隧道监控量测记录表

隧道监控量测作业指导书一、组织机构现场监控量测是现代化施工管理喷锚施工的重要组成部份，它不仅能指导施工，预报险情，确保安全，而且通过现场监测获得围岩动态和支护工作状态的信息（数据），为修正和确定初期支护参数，混凝土衬砌支护时间提供信息依据，还能为隧道工程设计与施工积累资料，为今后的设计和施工提供类比依据，因此我经理部成立了以总工程师为首的监控量测组织机构。

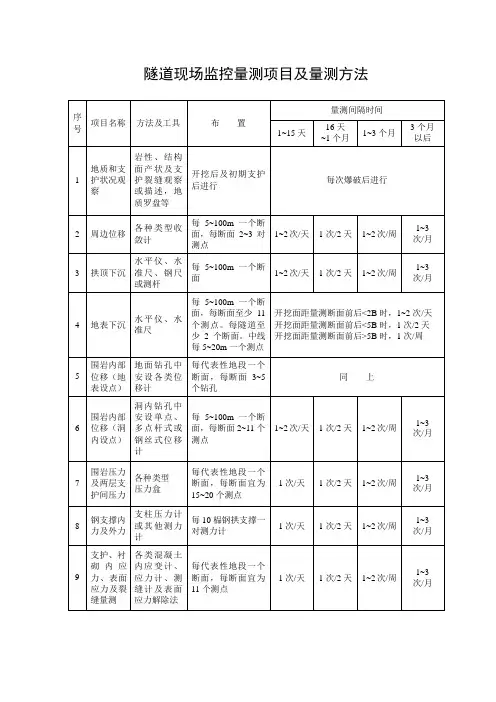

二、量测项目及方法量测项目及方法见下表。

三、量测项目的测线和测点布置1、洞内测点布置应注意：（1）量测点的安设应能保证初读数在爆破后24小时内和下一循环爆破前完成，并测取初读数。

（2）测点应安设在距开挖工作面2m范围内，且不大于一循环进尺，并应精心保护，不受下一循环爆破的破坏。

（3）各项位移量测的测点，一般可布置在同一断面内，测点统一在一起，测设结果能相互印证，协同分析与应用。

（4）围岩压力量测，除应与锚杆轴力量测孔相对应布置外，还要在有代表性的部位设测点，以便了解支护体系在整个断面上的受力状态与支护作用。

（5）锚杆轴力量测在局部加强锚杆段，要在加强区域内有代表性位置设量测锚杆。

四、量测频率：1、净空位移和拱顶下沉的量测频率净空位移和拱顶下沉的量测频率除按上表执行外，还应参照下表的频率执行。

净空位移和拱顶下沉的量测频率2、地表下沉的量测频率地表下沉的量测频率按上表进行。

五、量测数据的整理与应用1、对各项量测所观察到的数据应认真作详细记录，及时进行整理，并绘制下列曲线。

（1）净空位移（拱顶下沉和周边位移）量测a、绘制位移（u）——时间（t）的关系曲线b、绘制（u）——距开挖面距离（t）的关系曲线（1）地表下沉量测a、绘制地表下沉位移（u）——时间（t）的关系曲线b、绘制地表下沉位移（u）——距开挖面距离（t）的关系曲线（3）围岩内部位移量测a、绘制孔内各测点（L1，L2，……）位移（u）——时间（t）的关系曲线b、绘制不同时间（t1，t……）位移（u）——深度（测点位置L）的关系曲线（4）围岩压力量测：a、绘制围岩压力（б）——应力（t）时间的关系曲线b、绘制围岩压力（б）——应力(L)距开挖面距离的关系曲线（5）锚杆轴向力量测：a、绘制不同时间（t，t……）锚杆轴力（应力б）——深度（L）的关系曲线b、绘制各测点（1，2……）轴力（应力б）——时间（L）的关系曲线2、数据处理、分析及应用（1）根据所绘各曲线的变化情况与趋势，判定围岩的稳定性，及时预报险情，确定施工时应采取的措施，提供修改设计参考依据。

一、监控量测：1、监控量测步距，五级围岩和黄土隧道5米，四级围岩10米，三级围岩30米。

2、监控量测点埋设：每个断面5个监控点。

拱顶下沉1个。

3、埋点要求：点的制作和埋设要按业主要求施做，每个断面5个监控点要埋在同一里程断面上，水平收敛2组。

水平收敛的每组2个点要在同一水平面上。

点不得焊在拱架上。

埋设的监控点不能露出太多，喷完混凝土整好露出整个三角就可以，每个监控点埋设完成后必须用油漆做好标识。

4、数据的采集及整理：点在埋设完12小时内（在断面开挖放炮前）进行初始读数采集。

采集完的初始读数要上报现场监理工程师或在采集数据时与现场监理工程师一起。

现场要随时观测温度以便数据处理改正。

以后的观测按监控量测规范施做，到收敛沉降速率达到0.1~0.15毫米、平均变形达到85%或在二衬挂防水板前停止观测。

上下导开挖时观测时间拱顶下沉和水平收敛一线时间基本一致，三导坑开挖时拱顶下沉、水平收敛1、2线时间均不同。

不管是上下导还是三导坑施工结束时间在同一天。

5、资料整理：每天观测的数据要及时整理分析，对于没天变形量大于5毫米的和累计变形达到100毫米的要停止施工，将数据和资料上报项目部和监理，等待处理意见后在施工。

对于观测次数未能达到要求的，比如1天1次，观测是由于施工或时间的愿因中间可采用内插法。

每个断面观测完，变形稳定后将资料整理好报现场监理和监理站签字后归档。

资料不得做假资料或不测数据在家编资料。

6、监控量测牌：个分部都有统一的监控量测牌是业主下发的，没个断面要挂四个，水平收敛的四个点，牌上要标明里程，埋设时间，人员，初始读数等。

初始读数为你观测的尺的读数加电子显示的读数，尺为12.35，电子显示为2.356，牌上就写12.3756，不是温度改正后的数。

牌要挂整齐。

牌有顺坏的和不干净的要及时更换。

必须保证检查是完好无缺，干净整洁。

7、对于监控点损坏的或埋设不标准的要重新埋设重新测量数据。

损坏的要及时布设及测量。

隧道工程资料1、隧道分项开工报告必须严格按照《评定标准》附录A的要求进行。

2、隧道分项评定原则，必须做到①隐蔽工程在进行隐蔽前，必须进行评定，否则不允许进行下一步工序施工；②当围岩或支护状况改变时，必须分开评定；③以《评定标准》上规定的分项工程划分进行评定。

即：每一循环的开挖、锚杆、钢筋网、钢拱架等必须进行评定，喷射混凝土可以按照第②③条的原则进行评定。

3、隧道资料必须是实际检测的，严禁虚假资料。

4、监控量测必须按照规范和设计文件的要求进行量测。

内容分别为：围岩及支护状况检查、拱顶下沉、周边收敛、地表沉降、锚杆抗拉拔。

监控量测布点频率、检测频率、观测时间延续等必须符合要求。

监控量测资料必须有原始数据支持，不得直接填写标高等直接结论。

监理单位应该定期抽查施工单位的监控量测资料。

用监理的检测数据验证施工单位的数据是否真实可靠。

当监理单位和施工单位共同检测的，可以直接在施工单位的检测表格上签字认可，并将检测表格复印后作为监理资料进行保存。

但是，监理单位必须有自己独立抽查的数据。

混凝土浇筑监表14 检验申请批复单分项工程质量检验评定表（10.3.2）检表01 分项工程质量检查记录(通用)原表11 混凝土施工原始记录原表12 混凝土养生原始记录检表22 混凝土施工过程检查记录水泥混凝土抗压强度检测记录明洞钢拱架施工检测明洞防水层监表14 检验申请批复单分项工程质量检验评定表（10.4.2）检表01 分项工程质量检查记录(通用)检表32防水层检查记录表明洞明洞回填监表14 检验申请批复单分项工程质量检验评定表（10.5.2）检表01 分项工程质量检查记录(通用)检表06 厚度检查记录表检表07 标高检查记录表压实度检测记录压实度检测时根据回填材料选取适当的表格进行填写。

洞身开挖洞身开挖监表14 检验申请批复单分项工程质量检验评定表（10.6.2）原表19 隧道断面开挖地质记录表检表33 边墙、仰拱、隧底超挖检查记录检表34 拱部超挖检查记录检表47 施工放样现场记录表当后续工序要将上道工序覆盖时，必须先完成上道工序的评定。

隧道总体现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：拱架浇筑现场检查登记表施工单位：监理单位：质检员：日期：监理工程师：日期：明洞防水层现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：明洞回填现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：洞身开挖现场检查登记表承包单位：贵州西秀中冶路桥建设工程有限公司监理单位：质检员：日期：监理工程师：日期：（钢纤维）喷射混凝土支护现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：超前钢管支护现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：钢筋网支护现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：中心水沟盖板混凝土现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：混凝土衬砌现场检查登记表承包单位：贵州西秀中冶路桥建设工程有限公司监理单位：质检员：日期：监理工程师：日期：钢支撑支护现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：衬砌钢筋现场检查登记表承包单位：贵州西秀中冶路桥建设工程有限公司监理单位：质检员：日期：监理工程师：日期：隧道防水层现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：止水带现场检查登记表承包单位：贵州中冶路桥建设工程有限公司监理单位：质检员：日期：监理工程师：日期：钢拱架（或钢格栅）施工现场检查登记表承包单位：施工标段：监理单位：编号：E－233－□□□□-□□□□□质检员：日期：监理工程师：日期：超前锚杆现场检查登记表承包单位：监理单位：质检员：日期：监理工程师：日期：小导管注浆现场检查登记表承包单位：施工标段：监理单位：编号：E－235－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道预埋件施工登记表承包单位：施工标段：监理单位：编号：E－236－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道砼整平层（或隧底填充）现场检查登记表承包单位：施工标段：监理单位：编号：E－237－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道管棚现场检查登记表承包单位：施工标段：监理单位：编号：E－238－□□□□-□□□□□质检员：日期：监理工程师：日期：洞口开挖现场检查登记表承包单位：施工标段：监理单位：编号：E－239－□□□□-□□□□□质检员：日期：监理工程师：日期：洞门端墙、挡（翼）墙现场检查登记表承包单位：施工标段：监理单位：编号：E－240－□□□□-□□□□□质检员：日期：监理工程师：日期：拱型明洞回填现场检查登记表承包单位：施工标段：监理单位：编号：E－241－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道路面面层现场检查登记表承包单位：施工标段：监理单位：编号：E－242－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道洞内排水工程现场检查登记表承包单位：施工标段：监理单位：编号：E－243－□□□□-□□□□□质检员：日期：监理工程师：日期：洞门或（明洞）基坑现场检查登记表承包单位：施工标段：监理单位：编号：E－244－□□□□-□□□□□质检员：日期：监理工程师：日期：（隧道）模板制作与安装现场检查登记表承包单位：施工标段：监理单位：编号：E－245－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道工程二次衬砌预埋件和各类洞室现场检查登记表承包单位：施工标段：监理单位：编号：E－246－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道监控量测现场质量检查登记表承包单位：施工标段：监理单位：编号：E－247－□□□□-□□□□□质检员：日期：监理工程师：日期：隧道开挖地质监测检查登记表承包单位：施工标段：监理单位：编号：E－248－□□□□-□□□□□隧道开挖断面检查登记表承包单位：施工标段：监理单位：编号：E－249－□□□□-□□□□□质检员：日期：监理工程师：日期：洞身喷射混凝土检查登记表承包单位：施工标段：监理单位：编号：E—250—□□□□-□□□□□洞身锚杆检查记录表承包单位：监理单位：喷混凝土钢筋网安装检查登记表承包单位：施工标段：监理单位：编号：E—252—□□□□-□□□□□洞身塑料板防水层检查登记表承包单位：施工标段：监理单位：编号：E—253—□□□□-□□□□□隧道成洞净空检查登记表承包单位：施工标段：监理单位：编号：E—254—□□□□-□□□□□明洞外贴式防水层检查登记表承包单位：施工标段：监理单位：编号：E—255—□□□□-□□□□□隧道模筑混凝土衬砌检查登记表承包单位：施工标段：监理单位：编号：E—256—□□□□-□□□□□洞门砌筑检查登记表承包单位：施工标段：监理单位：编号：E—257—□□□□-□□□□□超前地质预报现场检查登记表承包单位：施工标段：监理单位：编号：E－258－□□□□-□□□□□质检员：日期：监理工程师：日期：焊接原始登记表承包单位：施工标段：监理单位：编号：E－286－□□□□-□□□□□内部质量超声波一、二级焊缝返修原始登记表承包单位：施工标段：监理单位：编号：E－287－□□□□-□□□□□隧道开挖断面施工登记表承包单位：施工标段：监理单位：编号：E－288－□□□□-□□□□□。

隧道施工监控量测及超前地质预报3.1监控量测3.1.1监控量测的目的监控量测是新奥法施工的重要组成部分，是确保隧道施工安全的信息化手段。

监控量测的目的在于掌握围岩和支护的动态信息并及时反馈，指导施工作业。

通过对围岩和支护的变位、应力量测，及时提供准确数据和可靠预测，修改支护系统设计；对已开挖、支护段的力学状态进行评价，在有险情时及时采取必要补救措施，确保隧道安全、经济、快速地施工。

监控量测是确定二次衬砌施作时机的科学技术手段；二次衬砌应在围岩和初期支护变形基本稳定后施作。

具体为初期支护后，按指定位置钻眼，放置测点，采用锚固剂锚固。

围岩变形量较大，流变特性明显时，要加强初期支护并及早施作仰拱和二次衬砌。

围岩和初期支护变形基本稳定应符合下列条件：I、各测试项目的位移速率明显收敛，围岩基本稳定；II、已产生的各项位移，已达到预计总变形量的80%以上；III、周边位移速率小于0.2mm/d，或拱顶下沉速度小于0.15mm/d。

通过监控量测可达到：3.1.1.1早预报,通过地质预报，作好各种预案，为施工方案提供科学依据。

3.1.1.2监控量测（包括拱顶下沉、水平收敛、底板变形、地表下沉等），通过数据分析，对围岩支护体系的稳定情况作出判断，采取对策，确保结构稳定，特别对浅埋偏压地段，以保证施工顺利进行。

3.1.1.3对开挖后自稳程度很差的围岩，喷射砼尚未达到一定强度即趋失稳的围岩，监控量测能够及时发现喷锚后围岩变形量超过设计允许值以及发生突变，做到及时加强临时支护。

3.1.1.4对洞内拱顶和地表布置的测点定期观测，能够发现洞内和地表位移值等于或大于允许位移值，以及地面或洞内出现裂缝，必须立即通知作业人员撤离现场，待制定处理措施后再施工。

3.1.2监控量测项目根据隧道浅埋、围岩破碎、地质条件差的特点，选择以下监控量测项目：洞内外观察（包括地质观察、支护状况观察）、地表下沉量测、净空收敛、拱顶下沉量测。

3.1.3量测断面间距和量测频率3.1.3.1量测断面的间距（1）拱顶下沉及周边收敛量测断面间距见表3-1表3-1拱顶下沉及周边收敛量测断面间距表（2）地表下沉断面间距见表3-2表3-2地表下沉断面间距表注：B表示隧道开挖宽度地表下沉、拱顶下沉预净空收敛量测在同一断面内进行。

隧道供配电经常性检查记录表(一)
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
负责人：检查人：巡查日期：年月日
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
负责人：检查人：巡查日期：年月日
隧道消防经常性检查记录表(四)
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
负责人：检查人：巡查日期：年月日
隧道监控与通信经常性检查记录表(五)
隧道名称：屏岩山隧道（洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
负责人：检查人：巡查日期：年月日
隧道名称：屏岩山隧道（左洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
检查人：巡查日期：年月日
隧道名称：屏岩山隧道（右洞）路线名称：台小线
隧道编号：G351000000U0010 路线编号： G351
检查人：巡查日期：年月日。

隧道工程现场施工原始记录(全套资料表格)项目名称：道真至瓮安高速公路隧道超前导洞开挖工程原始记录承包单位。

监理单位。

序号桩号及部位检测项目检验方法规定值或允许偏差实测数据平均值（mm）最大值（mm）施工时间检验时间自检监理备注1 拱部Ⅰ，Ⅱ类围岩 1超挖Ⅲ~Ⅴ类围岩宽度每侧全宽边墙、墙角、仰拱连接处（mm）欠挖 20m用尺量1个 20m用尺量，每侧1处 +100，- +200，- +30 100 150 100 200 100 2002 Ⅵ类围岩这是道真至瓮安高速公路隧道超前导洞开挖工程的原始记录。

在进行开挖前，必须先探明隧道的工程地质和水文地质情况。

施工过程中，必须严格控制欠挖，侧墙、墙角和以上部分严禁欠挖。

为确保安全可靠，临时支护部分可以用来控制欠挖量。

开挖轮廓要留支撑沉落量及变形量，以防止出现净空不够的情况。

导洞开挖时，必须清除大浮石，并按设计要求及时进行导洞临时或永久锚喷支护。

项目名称：道真至瓮安高速公路隧道超前支护施工原始记录承包单位。

监理单位。

桩号及部位开挖方法进尺桩号开挖轮廓线超前支护施工时间这是道真至瓮安高速公路隧道超前支护施工的原始记录。

在施工过程中，我们按照设计要求进行开挖，并进行了超前支护。

我们记录了开挖的桩号及部位、进尺桩号、开挖轮廓线、超前支护的设计和实际情况以及施工时间。

项目名称：道真至瓮安高速公路隧道开挖断面施工原始记录承包单位。

监理单位。

桩号及部位检验项目项次实测数据这是道真至瓮安高速公路隧道开挖断面施工的原始记录。

我们记录了不同桩号及部位的检验项目和实测数据。

施工记录：贵州公路建设项目道真至瓮安高速公路隧道现场监控量测施工原始记录（一）承包单位：监理单位：隧道名称：埋设日期：量测项目：开挖日期：测点里程：初读数时间：记录时间：年月日时量测值计算值测点号纪要年月日时年月日时年月日时年月日时年月日时年月日时年月日时年月日时年月日时备注施工现场技术负责人：量测：计算：复核：监理员：日期：贵州公路建设项目道真至瓮安高速公路隧道现场监控量测施工原始记录（二）承包单位：监理单位：桩号：距洞口距离：量测断面编号：相对量测时间观测值温度修正相对第上一间隔收敛修正后观一次收温测线测ⅠⅡ平均值值测值敛值次收时间速度度点编号年月日时敛值mmmmmmmmmmmmmmmmmmdmm/d 备注量测初始值应在开挖后2小时读出。

技术交底记录***隧道出口监控量测技术交底一、工程地质特性隧道位于陇西系内旋带，构造相对简单。

隧道洞身通过第四系上更新统砂质黄土与上第三系 泥岩及华力西期花岗岩；泥岩与花岗岩呈不整合接触，未发现有大的构造形迹。

隧道通过地区属 黄土高原，地表覆盖有厚度较大的第四系砂质黄土，基岩仅在冲沟陡坎处出露。

下浮基岩为第三 系泥岩，根据隧道区地形地貌，地层岩性等地质构造等条件，隧道区地下水类型可分为黄土孔隙 裂隙和基岩裂隙水。

黄土孔隙裂隙水主要赋存于上更新统砂质黄土中，结构疏松，垂直节理发育,有利于大气降水的入渗。

*^施工单位. ******************* 工区编号：JSJD — **单位工程 ***隧道施工里程 DK8**** 〜DK****交底内容***隧道出口监控量测技 术交底接底部门 （架子架子队施工人员三、1.隧道洞口段进行地基处理的地段，从洞口起每25m 布设一个断面，结合本隧道设计图纸,其沉降观测点布设里程为 DK**9+687、DK**9+662、DK**9+644。

2. DK**9+644段位于基础处理与不处理分界段，此里程桩设置时左右各布置一个断面。

3.洞身段范围内W级围岩每隔300m V级围岩每隔200m,布设一个观测断面。

4•隧道两个相向施工贯通面处两侧各布置一个断面。

5•隧道主体工程完工后，每个观测断面在相应于两侧边墙高于沟槽盖板观测点。

四、监控量测频率4 孔隙水压力水压计饱和黄土段5 水量三角堰、流量计可能出现涌水地段0.3m处设一对沉降八监控量测断面设置原则：1 •监控量测断面及测点布置原则由于隧道洞口处于浅埋段，隧道地表沉降点应在隧道开挖前布设，地表沉降点和隧道内测点应布置在同一断面里程，一般条件下，地表沉降测点纵向间距应按下表的要求布置。

地表沉降测点纵向间距注：H。

一隧道埋深；B—隧道最大开挖宽度。

2〜5m 在隧道中线附近测点应适当加密，本隧道中线两侧量测范围应不小于28m,本隧道地表沉降观测点共计设置 2处，桩号为DK**9+642、DK**9+632。

王家麻窝隧道监控量测(必测内容) (1)、全隧应进行洞内外观察、拱顶下沉、净空变化的监控量测，拱顶下沉观测点和净空变化测点应布置在同一断面上，拱顶下沉及净空变化的量测侧线数，围岩量测断面纵向间距为：Ⅴ级5m。

(2)、地表沉降监测适用于隧道浅埋段，测点应在隧道开挖前布设，地表沉降观测点和隧道内测点应布置在同一断面里程，本隧暗洞段600m 均为浅埋地段，应开展地表沉降观测，地表沉降观测点纵向间距按《铁路隧道监控量测技术规程》的要求布置。

各项监控量测点的具体布置原则、量测断面、量测频率以及控制基准等要求详见《铁路隧道监控量测技术规程》。

对监控量测数据应用应严格按《铁路隧道监控量测技术规程》进行分级，位移管理分级指导施工管理及支护等措施。

何家岩隧道监控量测(必测内容)全隧施工期间应开展监控量测，将监控量测作为关键工序列入现场施工组织，并对支护体系的稳定性进行判别，监控量测必测项目包括以下内容：(1)全隧应进行洞内外观察，拱顶下沉，净空变化的监控量测，拱顶下沉测点和净空变化测点应布置在同一断面上，拱顶下沉及净空变化的量测测线数，各级围岩量测断面纵向间距为：V 级5m ，IV 级10m ，III 级30m 。

(2)地表沉降监测适用于地表浅埋段，测点应在隧道开挖前布设，地表沉降测点和隧道内测点应布置在同一断面里程，本隧进口DK108+186~+220 段34m 及出口DK110+000~+095 段95m，为隧道浅埋地段，应开展地表沉降观测，地表沉降测点纵向间距按《铁路隧道监控量测技术规程》的要求布置。

各项监控量测点的具体布置原则，量测断面，量测频率以及控制基准等要求详见《铁路隧道监控量测技术规程》。

对监控量测数据应用应严格按《铁路隧道监控量测技术规程》进行分级，位移管理分级指导施工管理及支护等措施。

明硐一号隧道监控量测(必测内容) (1)、全隧应进行洞内外观察、拱顶下沉、净空变化的监控量测，拱顶下沉观测点和净空变化测点应布置在同一断面上，拱顶下沉及净空变化的量测侧线数，各级围岩量测断面纵向间距为：Ⅴ级5m,Ⅳ级10m,Ⅲ级30m. Ⅱ级围岩根据具体情况确定间距。

隧道监控量测作业指导书1. 适应范围适用于新建铁路隧道正洞量测作业。

2. 作业准备监测点的布置：净空变化、拱顶下沉等必测项目应设置在同一断面，其量测断面间距及测点数量根据围岩级别、隧道埋深、开挖方法确定。

具体按表1进行。

注：洞口及浅埋地段断面间距取小值。

3. 技术要求3.1 量测频率注：1.当按表3选择量测频率出现较大差异时，宜取量测频率较高的作为实施的量测频率。

2.各量测作业均应持续到变形基本稳定后2～3周结束。

对于断层影响带、大变形地段围岩，位移长期没有减缓趋势时，应适当延长量测时间。

3.2 量测方法及仪器选择3.2.1 洞内观察开挖工作面的观察，在每个开挖面进行，特别是在软弱围岩条件下，开挖后应立即进行地质调查，并绘出地质素描图，拍摄地质数码照片。

若遇特殊不稳定情况时，应派专人不间断的观察。

3.2.1.1 对开挖后没有支护的围岩的观测（1）岩层种类和分布情况，岩层强度，风化及变质情况，填充物的性状，断层的位置、走向和破碎程度，节理裂隙发育程度及其方向；（2）开挖工作面的稳定状态，顶板有无坍塌现象；（3）涌水情况：涌水位置、涌水量、水压和水质等；（4）是否有地板隆起现象。

3.2.1.2 对开挖后已支护地段围岩动态的观测（1）是否发生锚杆被拉断或垫板脱离围岩现象；（2）喷混凝土是否发生裂隙和剥离或剪切破坏；（3）钢拱架有无被压变形情况；（4）锚杆注浆和喷混凝土，施工质量是否符合规定的要求。

3.2.1.3 观察围岩破坏形态分析（1）危险性不大，不会发生急剧破坏。

如：加临时支护之后即可稳定的情况；（2）应当引起注意的破坏。

如：拱顶混凝土喷层因受弯曲压力的影响而出现的裂隙；（3）危险征兆的破坏。

如：拱顶混凝土喷层出现有对称性局部崩落、侧墙内移等。

洞内观察必须反映在量测报表中，与相应的净空变化量测、拱顶下沉共同分析整理。

3.3 净空变化量测用于量测开挖后隧道净空变化情况。

仪器采用弹簧式JSS30/10型伸缩式数显收敛计。
