常用贴片电容结构和特点介绍

贴片电容和瓷片电容贴片电容和瓷片电容是电子领域中常见的两种电容器。

它们在电路中起着储能、滤波、耦合等重要作用。

本文将从它们的结构、特点和应用等方面进行介绍。

一、贴片电容贴片电容是一种小型化的电容器，通常由两个金属板和介质组成。

它的外形呈矩形或圆柱形，尺寸较小，便于贴片式安装。

贴片电容常采用多层板层叠的形式，通过将多个电容单元堆叠在一起，实现较大的电容值。

贴片电容的结构紧凑，具有体积小、重量轻、频率响应好等特点。

贴片电容的材料多为陶瓷或聚合物介质，其中以多层陶瓷贴片电容最为常见。

多层陶瓷贴片电容的介质是一种高介电常数的陶瓷材料，具有良好的绝缘性能和稳定性。

它的电容值范围广，从几皮法到几百微法不等，可以满足不同应用的需求。

贴片电容广泛应用于各种电子设备中，如手机、电视、电脑等。

它们可以用于滤波电路，去除电源噪声和杂散信号，提供干净的电源给其他电路。

此外，贴片电容还可以用于耦合电路、直流隔离、波形整形等。

由于体积小，适合大规模集成电路的制造，因此在现代电子产品中得到了广泛应用。

二、瓷片电容瓷片电容是一种以瓷质介质为基础的电容器。

它的结构由两个金属电极和瓷质介质组成。

瓷片电容的外形通常为圆柱形，也有方形或矩形的。

瓷片电容的特点是体积小、频率响应好、失真小等。

瓷片电容的瓷质介质具有较高的介电常数和良好的绝缘性能，可以承受较高的电压。

瓷片电容的电容值范围从几皮法到几百微法不等，可以满足不同应用的需求。

此外，瓷片电容还具有快速响应的特性，适用于高频电路和快速切换电路。

瓷片电容广泛应用于电子设备中，如通信设备、计算机、汽车电子等领域。

它们可以用于滤波电路，去除电源噪声和干扰信号，提供稳定的电源给其他电路。

此外，瓷片电容还可以用于电源管理、隔离电路、调谐电路等。

由于体积小，频率响应好，瓷片电容在现代电子产品中得到了广泛应用。

贴片电容和瓷片电容是电子领域中常见的两种电容器。

它们的结构、特点和应用各有不同，但都在电路中起着重要的作用。

CBB电容和贴片电容一、CBB电容和贴片电容概述1.CBB电容和贴片电容的定义CBB电容是一种聚丙烯薄膜电容器，具有良好的绝缘性能、低损耗、高可靠性等特点。

而贴片电容则是一种表面贴装型电容器，具有体积小、重量轻、容量大、可靠性高等优点。

2.CBB电容和贴片电容的特点CBB电容的特点包括：高绝缘性能、低损耗、高可靠性、耐高温、耐高压等。

而贴片电容的特点则包括：体积小、重量轻、容量大、可靠性高、易于安装等。

3.CBB电容和贴片电容的应用领域CBB电容广泛应用于电源滤波、耦合、去耦、旁路等电路中，同时也适用于高频电路和高压电路。

而贴片电容则广泛应用于数字电路、模拟电路、高频电路、低频电路等电路中，特别是表面安装型电子产品中。

二、CBB电容的原理和结构1.CBB电容的工作原理CBB电容是通过聚丙烯薄膜作为介质，在两个金属电极之间夹上绝缘材料，形成一个电容器。

当电压施加到电容器上时，电荷会储存在聚丙烯薄膜中，形成电场。

2.CBB电容的结构特点CBB电容的结构通常由金属电极、聚丙烯薄膜、绝缘材料等组成。

其中，金属电极通常采用铝或铜等材料，聚丙烯薄膜则采用聚丙烯塑料材料，绝缘材料则采用硅橡胶或陶瓷等材料。

3.CBB电容的主要参数和性能指标CBB电容的主要参数包括：容量、电压、损耗角正切值、绝缘电阻等。

其中，容量是指电容器能够储存的电荷量，电压是指电容器能够承受的最大电压，损耗角正切值是指电容器在交流电路中的能量损耗，绝缘电阻是指电容器两极之间的电阻值。

三、贴片电容的原理和结构1.贴片电容的工作原理贴片电容是一种表面贴装型电容器，其工作原理与CBB电容相似。

它是通过在两个金属电极之间夹上绝缘材料来形成电容器。

当电压施加到电容器上时，电荷会储存在绝缘材料中，形成电场。

2.贴片电容的结构特点贴片电容的结构通常由金属电极、绝缘材料等组成。

其中，金属电极通常采用铝或铜等材料，绝缘材料则采用陶瓷或聚合物等材料。

由于其体积小、重量轻等特点，使得贴片电容非常适合用于表面安装型电子产品中。

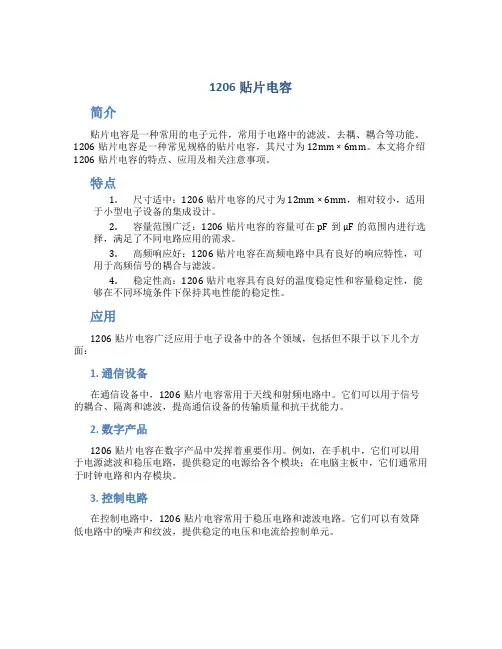

1206贴片电容简介贴片电容是一种常用的电子元件，常用于电路中的滤波、去耦、耦合等功能。

1206贴片电容是一种常见规格的贴片电容，其尺寸为12mm × 6mm。

本文将介绍1206贴片电容的特点、应用及相关注意事项。

特点1.尺寸适中：1206贴片电容的尺寸为12mm × 6mm，相对较小，适用于小型电子设备的集成设计。

2.容量范围广泛：1206贴片电容的容量可在pF到μF的范围内进行选择，满足了不同电路应用的需求。

3.高频响应好：1206贴片电容在高频电路中具有良好的响应特性，可用于高频信号的耦合与滤波。

4.稳定性高：1206贴片电容具有良好的温度稳定性和容量稳定性，能够在不同环境条件下保持其电性能的稳定性。

应用1206贴片电容广泛应用于电子设备中的各个领域，包括但不限于以下几个方面：1. 通信设备在通信设备中，1206贴片电容常用于天线和射频电路中。

它们可以用于信号的耦合、隔离和滤波，提高通信设备的传输质量和抗干扰能力。

2. 数字产品1206贴片电容在数字产品中发挥着重要作用。

例如，在手机中，它们可以用于电源滤波和稳压电路，提供稳定的电源给各个模块；在电脑主板中，它们通常用于时钟电路和内存模块。

3. 控制电路在控制电路中，1206贴片电容常用于稳压电路和滤波电路。

它们可以有效降低电路中的噪声和纹波，提供稳定的电压和电流给控制单元。

4. 仪器仪表在仪器仪表中，1206贴片电容可用于模拟电路的滤波和耦合。

它们能够提高仪表的精确度和稳定性，保证仪表的工作正常。

注意事项使用1206贴片电容时，有几点需要注意：1.电容极性：一些1206贴片电容是有极性的，需要注意正负极的连接，例如铝电解电容。

而大部分1206贴片电容是无极性的。

2.电容值选择：根据电路需求选择合适的电容值，过小的容值可能导致电路的工作不稳定，而过大的容值可能造成电路性能下降。

3.频率响应：在高频电路中使用1206贴片电容时，需要注意其频率响应特性，选择适合的电容型号。

贴片电容识别简介贴片电容，也称为贴片电容器，是一种常见的电子元件，被广泛用于电路板和电子设备中。

贴片电容具有体积小，封装方便，性能稳定等特点。

因此，对于电子维修和制造行业的从业人员来说，学会准确识别贴片电容是至关重要的。

本文将介绍如何识别贴片电容以及常见的贴片电容规格和标记。

希望能够帮助读者更加熟悉和了解贴片电容。

贴片电容的外观贴片电容通常采用矩形外观，尺寸小，颜色常见为黑色或白色。

常见的封装方式有0603、0805、1206等。

贴片电容的标记贴片电容的上表面通常会印有特定的标记，用于表示其电容值和电压等信息。

下面是常见的贴片电容标记示例：•104：表示电容值为100000pF，即0.1uF。

•105：表示电容值为1000000pF，即1uF。

•474：表示电容值为47000000pF，即47uF。

•225：表示电容值为2000000pF，即2.2uF。

需要注意的是，这些标记值是以皮法（pF）为单位的。

除了电容值，贴片电容上还可能会印有电压等级、精度等信息。

贴片电容的识别方法要准确识别贴片电容，可以采用以下步骤：1.观察外观：贴片电容具有典型的矩形外观，颜色一般为黑色或白色。

根据尺寸可以初步判断封装类型。

2.查看标记：注意贴片电容上的标记，将标记的数字进行转换，根据上面提到的标记示例来判断电容值和单位。

同时，注意标记上是否还有其他的信息，如电压等级和精度。

3.测试电容值：如果无法准确识别电容值，可以借助电容表或万用表来测试电容值。

将正负极分别接触到电容的两个引脚上，读取电容的值，并进行单位换算，以确认电容的数值。

常见的贴片电容规格以下是一些常见的贴片电容规格：1.0603：尺寸为0.06英寸 × 0.03英寸，体积小，适用于小型电子设备。

2.0805：尺寸为0.08英寸 × 0.05英寸，广泛应用于电子设备中。

3.1206：尺寸为0.12英寸 × 0.06英寸，适用于需要较高电容值的应用。

贴片电容技术指标摘要：1.贴片电容的概念和结构2.贴片电容的主要技术指标3.贴片电容的测量方法4.贴片电容的技术优势5.结论正文：贴片电容技术指标贴片电容，又称多层（积层，叠层）片式陶瓷电容器（multilayer,ceramic,capacitor，,mlcc），是一种常见的电子元件，广泛应用于电子产品中用于存储和释放电荷。

为了确保电子设备的正常运行，我们需要了解贴片电容的技术指标、测量方法和技术优势。

一、贴片电容的概念和结构贴片电容是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合而成，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体。

二、贴片电容的主要技术指标贴片电容的主要技术指标包括容量与误差、尺寸等。

其中，容量与误差是指标称电容和实际电容之间的最大偏差范围。

贴片电容的精度等级常用英文字母表示，如d 级，0.5%；f 级，1%；g 级，2%；j 级，5%；k 级，10%；m 级，20%。

尺寸贴片电容通常用英寸单位或毫米单位表示。

三、贴片电容的测量方法为了确保贴片电容的质量，我们需要对其进行测量。

常见的贴片电容测量方法包括电容计测量和电桥测量。

电容计可以直接测量贴片电容的电容值，将电容计的两个探针连接到贴片电容的两个引脚上，电容计会显示出电容值。

如果显示的值接近贴片电容的标称值，说明贴片电容工作正常。

电桥测量则是一种常用的测量电阻、电容和电感的仪器，通过调节电桥的平衡，可以测量贴片电容的电容值。

四、贴片电容的技术优势贴片电容的技术优势主要体现在其高精度技术上，这种技术可以增加静电容量。

与片式电阻器不同，电阻器只需要与可以阻断电压流动的材料组合即可形成产品。

而贴片电容需要使用高精度技术来增加静电容量，这使得它在电子设备中具有更高的稳定性和可靠性。

此外，贴片电容的日常质量管理严格，相应检测仪器可以最大限度地减少不良产品的流出。

五、结论贴片电容作为电子产品中常见的元件之一，具有重要的技术指标和测量方法。

常用电容封装电容是一种存储电荷的设备，它由两个导体板之间的绝缘材料构成。

电容的主要作用是存储电荷，同时也可以过滤信号和限制交流信号的干扰。

在电子领域，电容是非常重要的组成部分，它被广泛用于电路设计、滤波器、放大器、振荡器等设备中。

本文将介绍一些常用的电容封装类型及其特点。

1. 焊接贴片电容(C)：这种电容的封装形式为长方形或正方形，它通常用于表面贴装技术(SMT)。

这种电容的结构由两片金属箔之间加绝缘料层组成。

这种电容的优点是体积小、重量轻、安装方便。

缺点是绝缘材料的介电特性受温度影响大，易受热冲击损坏。

2. 钽电容(T)：钽电容是一种高频率、高质量的电容。

它由钽金属箔制成，且采用非晶态氧化物作为绝缘层。

由于氧化物具有更好的电学性质，所以钽电容的频率响应范围更广，适用于高质量的应用。

钽电容的优点包括小尺寸、容量大、电容稳定性好等。

缺点是价格较高，易受极端环境或过度电压的影响。

3. 陶瓷电容(CER)：这种电容通常由陶瓷材料制成，不同的陶瓷材料有不同的介电特性。

这种电容的主要特点是具有良好的稳定性、低漏电流、温度系数低等优点。

各个材料的尺寸和容量范围都有所不同，它可以应用于对稳定性要求较高的电路中。

4. 铝电解电容(AL)：这种电容的结构由铝箔、介质和电解液组成。

这种电容的优点是容量大、电容精度高和长寿命，适用于高容量和高电压的应用。

缺点是电容稳定性不高，易受温度影响，并且在正向极限电压超过特定值时，它会短路并永久损坏。

5. 电压电容器(E)：这是一种高精度的电容器，可以提供超小时的直流稳定性和非常低的失真率。

这种电容器通常采用铝箔或薄金属箔，其中间涂有薄薄的绝缘层。

这种电容器的优点是稳定性高、性能优良、寿命长等。

缺点是价格较高、尺寸较大，安装时可能需要注意。

6. 电解铝恒压电容(A)：这种电容用于在直流电路中，它包括铝箔与液态电解液。

它的优点是电容稳定性、容量高和寿命长。

铝箔的制作需要精确的计步和厚度控制，并且也需要注意防止氧化。

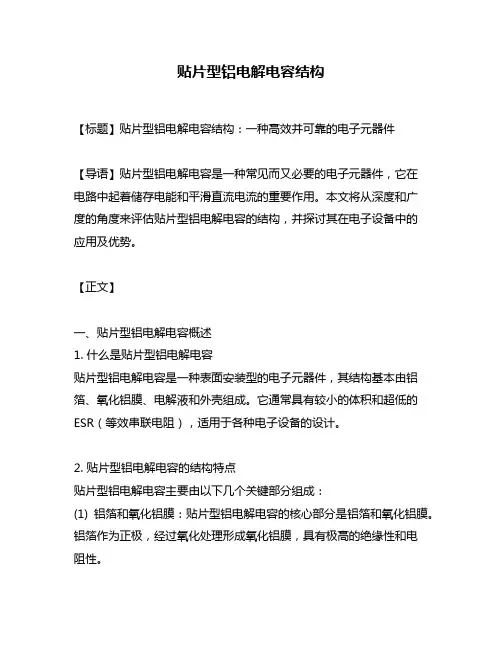

贴片型铝电解电容结构【标题】贴片型铝电解电容结构：一种高效并可靠的电子元器件【导语】贴片型铝电解电容是一种常见而又必要的电子元器件，它在电路中起着储存电能和平滑直流电流的重要作用。

本文将从深度和广度的角度来评估贴片型铝电解电容的结构，并探讨其在电子设备中的应用及优势。

【正文】一、贴片型铝电解电容概述1. 什么是贴片型铝电解电容贴片型铝电解电容是一种表面安装型的电子元器件，其结构基本由铝箔、氧化铝膜、电解液和外壳组成。

它通常具有较小的体积和超低的ESR（等效串联电阻），适用于各种电子设备的设计。

2. 贴片型铝电解电容的结构特点贴片型铝电解电容主要由以下几个关键部分组成：(1) 铝箔和氧化铝膜：贴片型铝电解电容的核心部分是铝箔和氧化铝膜。

铝箔作为正极，经过氧化处理形成氧化铝膜，具有极高的绝缘性和电阻性。

(2) 电解液：电解液填充在铝箔和氧化铝膜之间，提供了电子和离子之间的导电通道，促使电容器工作。

(3) 外壳：贴片型铝电解电容通常使用金属外壳来保护其内部结构，提供良好的电磁屏蔽和机械支撑。

二、贴片型铝电解电容的应用及优势1. 应用领域广泛贴片型铝电解电容在各种电子设备中广泛应用，包括但不限于：(1) 通信设备：贴片型铝电解电容可用于手机、无线路由器等通信设备中，实现电流的平稳输出和干扰的抑制。

(2) 汽车电子：贴片型铝电解电容可用于汽车电子系统，如发动机控制单元等，提供稳定的电源和储能功能。

(3) 工业控制：贴片型铝电解电容可用于PLC、电机驱动器等工控设备中，确保电路的稳定工作和高效能耗。

2. 优势明显贴片型铝电解电容相对于其他类型的电容器具有以下明显优势：(1) 小体积：贴片型铝电解电容具有小巧的尺寸，适用于高密度电路板布局，在电子设备的紧凑结构中发挥关键作用。

(2) 低ESR：贴片型铝电解电容具有超低的ESR，能够提供更低的电阻和更好的直流电堆积效应，确保电路的高效能耗和稳定性。

(3) 高容量：贴片型铝电解电容能够提供较高的电容值，满足电子设备对电能存储的大容量需求。

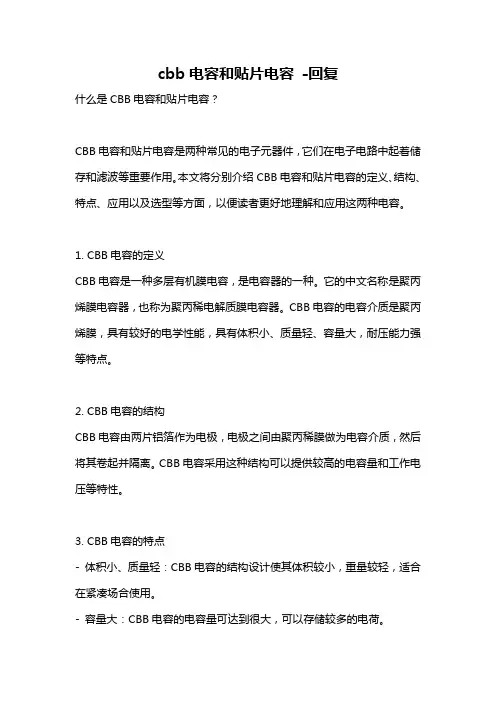

cbb电容和贴片电容-回复什么是CBB电容和贴片电容？CBB电容和贴片电容是两种常见的电子元器件，它们在电子电路中起着储存和滤波等重要作用。

本文将分别介绍CBB电容和贴片电容的定义、结构、特点、应用以及选型等方面，以便读者更好地理解和应用这两种电容。

1. CBB电容的定义CBB电容是一种多层有机膜电容，是电容器的一种。

它的中文名称是聚丙烯膜电容器，也称为聚丙稀电解质膜电容器。

CBB电容的电容介质是聚丙烯膜，具有较好的电学性能，具有体积小、质量轻、容量大，耐压能力强等特点。

2. CBB电容的结构CBB电容由两片铝箔作为电极，电极之间由聚丙稀膜做为电容介质，然后将其卷起并隔离。

CBB电容采用这种结构可以提供较高的电容量和工作电压等特性。

3. CBB电容的特点- 体积小、质量轻：CBB电容的结构设计使其体积较小，重量较轻，适合在紧凑场合使用。

- 容量大：CBB电容的电容量可达到很大，可以存储较多的电荷。

- 耐压能力强：CBB电容可以承受较高的工作电压，具有较好的耐压能力。

- 低漏电流：CBB电容的漏电流很低，不会导致电容器自身能量的损失。

4. CBB电容的应用CBB电容广泛应用于电源滤波、信号耦合、直流运算放大器和电子产品的稳压等电路中。

特别是在音响设备、电视机、电脑、空调和汽车等电子设备中，CBB电容扮演着非常重要的角色，可以提供稳定的电源和滤波功能。

5. CBB电容的选型在选取CBB电容时，需要考虑以下几个因素：- 工作电压：根据电路所需的工作电压，选择能够承受此电压的CBB电容。

- 容量：根据电路所需的电容量，选择合适的CBB电容。

- 尺寸：根据电路的空间要求，选择合适尺寸的CBB电容。

- 质量：选择质量上乘的品牌，以确保电容的信赖性和稳定性。

6. 贴片电容的定义贴片电容是一种电容器，其尺寸较小，形状扁平，适合于表面贴装(SMT)技术，广泛应用于电子产品中。

贴片电容的电容介质一般为陶瓷或有机电介质。

贴片式薄膜电容
贴片式薄膜电容（Surface Mount Film Capacitor）是一种常见的电子元器件，也被称为贴片电容。

它是一种电容器，结构上采用薄膜材料做电介质，两片不导电金属薄膜作为极板，然后将其贴片封装在电路板上。

贴片式薄膜电容的特点包括：
1. 尺寸小，适合于高密度电路板的组装。

2. 高精度，能够提供较准确的电容值。

3. 电容稳定性好，温度系数小，能够在较广的工作温度范围内保持稳定的电性能。

4. 低失真，能够提供较好的信号传输质量。

5. 适应频率范围广，能够满足从低频到高频的应用需求。

贴片式薄膜电容的应用包括：
1. 通信设备：手机、通信基站等。

2. 电子产品：电视、音响、计算机等。

3. 汽车电子：仪表盘、汽车音响、自动驾驶系统等。

4. 工业控制设备：PLC、传感器等。

需要注意的是，贴片式薄膜电容在使用时应避免超过其额定电压和温度范围，避免接触潮湿环境，并注意防止静电放电等因素对其造成损坏。

贴⽚电容分类和封装、型号、耐压介绍贴⽚电容可分为风多种，瓷介电容(CT)。

涤纶电容(CL)。

独⽯电容(CC)。

电解电容(CD)。

云母电容(CY);⼜分⾼压⾼压贴⽚电容，低压贴⽚电容;下⾯容乐电⼦来介绍⼀下贴⽚电容分类和封装、型号、耐压。

⾼压贴⽚电容分类：①温度补偿型NPO介质：NP0(COG)电⽓性能最稳定，基本上不随温度、电压、时间的改变，属超稳定型、低损耗电容材料类型，在众多特殊领域内都有⽆法取代的地位。

NPO常⽤的封装尺⼨有0805、1210、2225等。

②⾼介电常数型X7R介质：X7R是⼀种强电介质，所以能制造出容量⽐NPO介质更⼤的电容器，这种电容器性能⾮常稳定，且随温度及电压时间的改变，其特有的性能变化并不显著，属稳定电容材料类型，通常被使⽤在隔直、耦合、傍路、滤波电路及可靠性要求较⾼的中⾼频电路中。

③半导体型X5R介质：X5R具有较⾼的介电常数，常⽤于⽣产⽐容较⼤、标称容量较⾼的⼤容量电容器产品。

但其容量稳定性较X7R，容量、损耗对温度、电压等测试条件较敏感。

主要特点是封装体积⼩,绝缘性能⾼，耐⾼压，质量稳定。

贴⽚电容的封装、型号、耐压贴⽚电容全称叫⽚式陶瓷电容器，也称为贴⽚电容。

贴⽚电容的材质有四种：X7R，NPO，Z5U，Y5V。

常⽤的是：X7R,NPO两种，它们的⼯作温度都在-55°—+125°之间。

误差都是J:5% K:10% M:20%。

X7R电容器封装：DC=50V DC=100V0805 330pF.-0.056µF 330pF.-0.012µF1206 1000pF.-0.15µF 1000pF.-0.047µF1210 1000pF.-0.22µF 1000pF.-0.1µF2225 0.01µF.-1µF 0.01µF.-0.56µFNPO电容器封装：封装：DC=50V DC=100V0805 0.5.-1000pF 0.5.-820pF1206 0.5.-1200pF 0.5.-1800pF1210 560.-5600pF 560.-2700pF2225 1000pF.-0.033µF 1000pF.-0.018µF贴⽚电容型号有0201，0402,0603,0805,1206,1210,1808,1812,2225,3035,2512 。

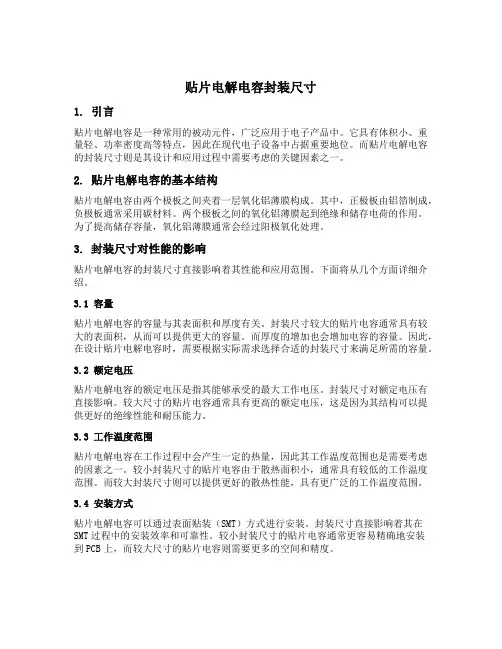

贴片电解电容封装尺寸1. 引言贴片电解电容是一种常用的被动元件，广泛应用于电子产品中。

它具有体积小、重量轻、功率密度高等特点，因此在现代电子设备中占据重要地位。

而贴片电解电容的封装尺寸则是其设计和应用过程中需要考虑的关键因素之一。

2. 贴片电解电容的基本结构贴片电解电容由两个极板之间夹着一层氧化铝薄膜构成。

其中，正极板由铝箔制成，负极板通常采用碳材料。

两个极板之间的氧化铝薄膜起到绝缘和储存电荷的作用。

为了提高储存容量，氧化铝薄膜通常会经过阳极氧化处理。

3. 封装尺寸对性能的影响贴片电解电容的封装尺寸直接影响着其性能和应用范围。

下面将从几个方面详细介绍。

3.1 容量贴片电解电容的容量与其表面积和厚度有关。

封装尺寸较大的贴片电容通常具有较大的表面积，从而可以提供更大的容量。

而厚度的增加也会增加电容的容量。

因此，在设计贴片电解电容时，需要根据实际需求选择合适的封装尺寸来满足所需的容量。

3.2 额定电压贴片电解电容的额定电压是指其能够承受的最大工作电压。

封装尺寸对额定电压有直接影响。

较大尺寸的贴片电容通常具有更高的额定电压，这是因为其结构可以提供更好的绝缘性能和耐压能力。

3.3 工作温度范围贴片电解电容在工作过程中会产生一定的热量，因此其工作温度范围也是需要考虑的因素之一。

较小封装尺寸的贴片电容由于散热面积小，通常具有较低的工作温度范围。

而较大封装尺寸则可以提供更好的散热性能，具有更广泛的工作温度范围。

3.4 安装方式贴片电解电容可以通过表面贴装（SMT）方式进行安装。

封装尺寸直接影响着其在SMT过程中的安装效率和可靠性。

较小封装尺寸的贴片电容通常更容易精确地安装到PCB上，而较大尺寸的贴片电容则需要更多的空间和精度。

4. 常见贴片电解电容封装尺寸根据国际标准，贴片电解电容有多种常见的封装尺寸，如0805、1206、1210等。

这些数字代表了其长宽尺寸，以英寸为单位。

其中，0805是指长为0.08英寸、宽为0.05英寸的贴片电容。

高频贴片电容
高频贴片电容是一种电子元件，主要用于高频电路中。

它的结构和普通贴片电容类似，但其性能更加优良。

本文将从以下几个方面展开介绍高频贴片电容的主要内容。

一、高频贴片电容的结构
高频贴片电容的结构与普通贴片电容相似，由两个金属板之间夹着一层绝缘材料组成。

不同之处在于，高频贴片电容采用了特殊的材料和工艺，以达到更好的高频性能。

二、高频贴片电容的特点
1. 高精度：高频贴片电容具有极高的精度，可以达到0.1%以上。

2. 低失真：由于其特殊材料和工艺，使得它具有很低的失真率。

3. 良好的稳定性：在不同温度下，其性能变化较小，具有很好的稳定性。

4. 高可靠性：由于采用了优良材料和工艺，在使用过程中具有较长寿
命，并且不易受外界干扰。

三、应用领域
1. 通信领域：在无线通信设备、卫星通信设备、雷达等高频电路中广泛应用。

2. 医疗领域：在医疗设备中，如心脏起搏器、超声波诊断仪等，也需要使用高频贴片电容。

3. 汽车电子领域：在汽车电子中，高频贴片电容被广泛应用于车载音响、导航系统等。

4. 工业自动化领域：在工业自动化控制系统中，高频贴片电容也是必不可少的元件之一。

总之，高频贴片电容是一种具有优良性能的元件，其特点是精度高、失真率低、稳定性好和可靠性高。

它在通信、医疗、汽车电子和工业自动化等领域都有广泛应用。

805贴片电容高度805贴片电容是一种常见的贴片电容器，它具有小巧的尺寸和高性能的特点。

本文将从805贴片电容的定义、结构、特性和应用等方面进行详细介绍。

一、805贴片电容的定义805贴片电容是一种表面贴装封装的电容器，它可广泛应用于各种电子设备中。

由于其尺寸小巧，外形为长方形，因此被称为贴片电容。

805代表了这款电容器的尺寸规格，其中“8”代表长8mm，“05”代表宽5mm。

二、805贴片电容的结构805贴片电容的结构相对简单，它由两层铝箔和一层电介质组成。

铝箔作为电容的极板，中间的电介质则用来隔离两层极板。

常用的电介质材料有陶瓷和塑料薄膜，其中陶瓷电容器具有体积小、容量大的特点，而塑料薄膜电容器则具有较好的耐压性能。

三、805贴片电容的特性1.小巧的尺寸：805贴片电容的尺寸相比传统的插针电容器要小得多，这使得它能够适应更小尺寸的电子设备。

2.容量范围广：805贴片电容的容量范围广，一般从几个皮法到几百微法不等。

不同容量的电容器可以适应不同的电路设计需求。

3.耐压性能好：805贴片电容具有良好的耐压性能，可承受较高的电压，这使得它能够在各种电路中得到广泛应用。

4.稳定性高：805贴片电容的温度系数和电容漏电流都非常低，能够保持较高的稳定性，不易受温度和时间的影响。

5.高频特性好：805贴片电容具有良好的高频特性，能够在高频电路中提供优异的性能。

四、805贴片电容的应用805贴片电容可以广泛应用于电子设备中的各种电路和系统中，以下是一些常见的应用领域：1.广播和通信领域：805贴片电容可用于收音机、电视、无线电等设备中用于滤波、耦合和解耦等作用，可以提高收发信号的质量。

2.电源系统：805贴片电容可用于电源滤波电路中，将电源中的高频噪声滤除，提供干净稳定的电源电压。

3.仪器仪表领域：805贴片电容可用于各种测试仪器和测量设备中，用于校准和稳定信号。

4.电子产品：805贴片电容广泛应用于手机、平板电脑、相机等消费电子产品中，用于电路的前端信号处理和干扰抑制等。

贴片电容的特点-概述说明以及解释1.引言1.1 概述概述部分的内容可以简要介绍贴片电容的背景和意义。

可以包括以下信息：贴片电容是一种在电子设备中广泛使用的电子元件。

它是由两个导体之间夹着绝缘材料（电介质）而成的，可以存储和释放电荷。

贴片电容的主要作用是在电路中提供电容，以实现电流的稳定和过滤噪声的功能。

随着电子设备的迅速发展和多样化需求的增加，贴片电容成为了目前最常见的电容器类型之一。

相比于传统的插件电容，贴片电容具有许多优越的特点，如小尺寸、轻量化、体积小、方便安装等，因此在现代电子设备中得到了广泛的应用。

贴片电容的尺寸和形状多样，可以根据实际应用的需求来选择。

它们通常采用矩形的形状，以适应现代电路板的设计和布局。

尺寸可以从非常小的0201尺寸到相对较大的1812尺寸不等，可以满足不同应用场景的需要。

通过深入了解贴片电容的特点，我们可以更好地理解它在电子领域的重要性和广泛应用的前景。

在接下来的内容中，我们将进一步讨论贴片电容的定义、用途、尺寸和形状，以及其优点和应用前景。

1.2 文章结构文章结构的安排是为了使读者能够清晰地理解和掌握贴片电容的特点。

本文的结构主要分为引言、正文和结论三个部分。

引言部分将对整篇文章进行概述，介绍贴片电容的基本背景和相关信息，引起读者的兴趣。

同时，需要明确文章的结构和目的，让读者对接下来要详细讨论的内容有所预期。

正文部分是文章的重点和核心部分，将深入探讨贴片电容的特点。

首先，我们会具体介绍贴片电容的定义和其在电路中的常见应用，以便读者了解贴片电容的基本概念和实际意义。

其次，我们将详细讨论贴片电容的尺寸和形状，包括其常见的规格和外观特点。

通过这一部分的论述，读者将会了解到贴片电容的具体特点以及不同尺寸和形状对其性能的影响。

结论部分将对前文的讨论进行总结，并总结出贴片电容的优点和应用前景。

我们将回顾贴片电容的主要特点，强调其在现代电子技术中的重要性和广泛的应用领域。

同时，也会展望贴片电容的未来发展趋势和可能的应用前景，为读者提供展望与思考。

贴片电容内部结构一、贴片电容简介及其应用领域贴片电容，也称为多层陶瓷电容器或片式电容器，是一种重要的电子元件。

它广泛应用于各类电子设备中，如通信设备、计算机、家用电器、医疗设备等，主要用于滤除电路中的高频噪声和纹波，稳定电路的工作电压等。

二、贴片电容的分类和基本原理贴片电容主要分为两大类：无极性贴片电容和有极性贴片电容。

无极性贴片电容的正负极没有区别，而极性贴片电容则有明确的正负极之分。

贴片电容的基本原理是利用陶瓷介质和金属电极的电容器效应。

当电压施加在贴片电容的两极之间时，会形成电场，使电荷在金属电极和陶瓷介质之间积累。

因此，陶瓷介质和金属电极的组合构成了一个电容器。

三、不同类型贴片电容的内部结构特点解析1.无极性贴片电容：无极性贴片电容的内部结构较为简单，一般由一个陶瓷基片和两个金属电极组成。

两个金属电极位于陶瓷基片的两端，一般采用银或铜等导电性能良好的金属材料。

由于无极性贴片电容的正负极没有区别，因此在安装和使用时不需要考虑极性问题。

2.有极性贴片电容：有极性贴片电容的结构与无极性贴片电容相似，但其内部多了一层隔离材料以防止电极间的短路。

此外，有极性贴片电容的正负极标记明显，使用时需要按照标记正确连接。

四、贴片电容性能参数与选择标准1.容量（Capacitance）：指电容器在特定频率下所能储存的电荷量。

它是电容器的主要性能参数之一。

2.耐压（Voltage Rating）：指电容器能够承受的最大电压。

选择电容器时，其耐压值必须高于电路中的工作电压。

3.温度系数（Temperature Coefficient）：表示电容器容量随温度变化的特性。

它是决定电容器在宽温度范围内性能稳定性的关键参数。

4.损耗角正切值（Dissipation Factor）：反映电容器能量损耗的参数。

损耗角正切值越小，表示电容器性能越好。

5.绝缘电阻（Insulation Resistance）：衡量电容器绝缘性能的参数。

常用贴片电容结构和特点介绍总所周知，电容器通常简称其为电容，用字母C表示，它是一种容纳电荷的器件。

电容器是一种储能元件，是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。

而通常把常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。

1）铝电解电容。

它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。

还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。

它的特点是容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在要求不高时也用于信号耦合。

电解电容有正、负极之分，使用时不能接反。

有正负极性，使用的时候，正负极不要接反。

2）纸介电容。

用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感和损耗都比较大，用于低频比较合适。

3）金属化纸介电容。

结构和纸介电容基本相同。

它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

4）油浸纸介电容。

它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。

它的特点是电容量大、耐压高，但是体积较大。

5）玻璃釉电容。

以玻璃釉作介质，具有瓷介电容器的优点，且体积更小，耐高温。

6）陶瓷电容。

陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。

它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

7）薄膜电容。

结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。

8）云母电容。

用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
