变压器空载短路试验

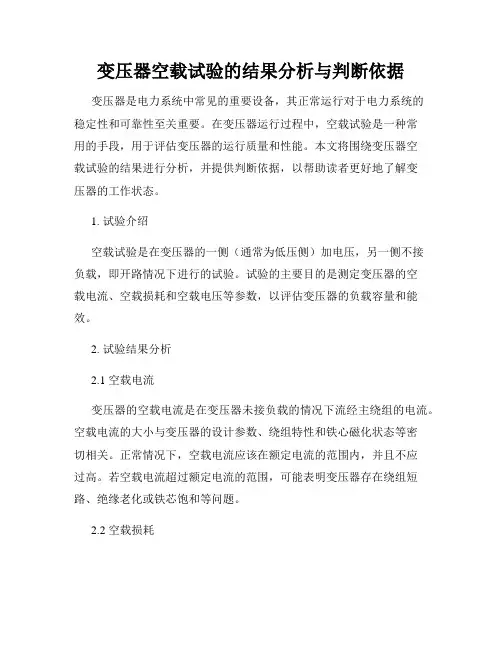

变压器空载试验的结果分析与判断依据变压器是电力系统中常见的重要设备，其正常运行对于电力系统的稳定性和可靠性至关重要。

在变压器运行过程中，空载试验是一种常用的手段，用于评估变压器的运行质量和性能。

本文将围绕变压器空载试验的结果进行分析，并提供判断依据，以帮助读者更好地了解变压器的工作状态。

1. 试验介绍空载试验是在变压器的一侧（通常为低压侧）加电压，另一侧不接负载，即开路情况下进行的试验。

试验的主要目的是测定变压器的空载电流、空载损耗和空载电压等参数，以评估变压器的负载容量和能效。

2. 试验结果分析2.1 空载电流变压器的空载电流是在变压器未接负载的情况下流经主绕组的电流。

空载电流的大小与变压器的设计参数、绕组特性和铁心磁化状态等密切相关。

正常情况下，空载电流应该在额定电流的范围内，并且不应过高。

若空载电流超过额定电流的范围，可能表明变压器存在绕组短路、绝缘老化或铁芯饱和等问题。

2.2 空载损耗空载损耗是指在变压器未接负载时消耗的有功功率。

它主要由变压器的铁心损耗和空载电流产生的铜损耗组成。

空载损耗在一定程度上反映了变压器的能效，正常情况下应该在设计要求的范围内。

若空载损耗过高，可能意味着变压器铁心接合不良、铁芯损耗严重或绝缘老化等问题。

2.3 空载电压变压器的空载电压是指变压器开路时的输出电压。

一般来说，变压器的空载电压应与额定电压相近，并且不应过高或过低。

若空载电压偏离额定电压较大，可能存在变压器绕组接线错误、磁链饱和或绝缘老化等问题。

3. 判断依据根据变压器空载试验的结果分析，我们可以得出以下判断依据：3.1 若空载电流超过额定电流范围，可能存在绕组短路、绝缘老化或铁芯饱和等问题。

3.2 若空载损耗过高，可能意味着变压器铁心接合不良、铁芯损耗严重或绝缘老化等问题。

3.3 若空载电压偏离额定电压较大，可能存在变压器绕组接线错误、磁链饱和或绝缘老化等问题。

4. 结论通过对变压器空载试验结果的分析和判断依据的提供，我们可以初步评估变压器的工作状态和性能。

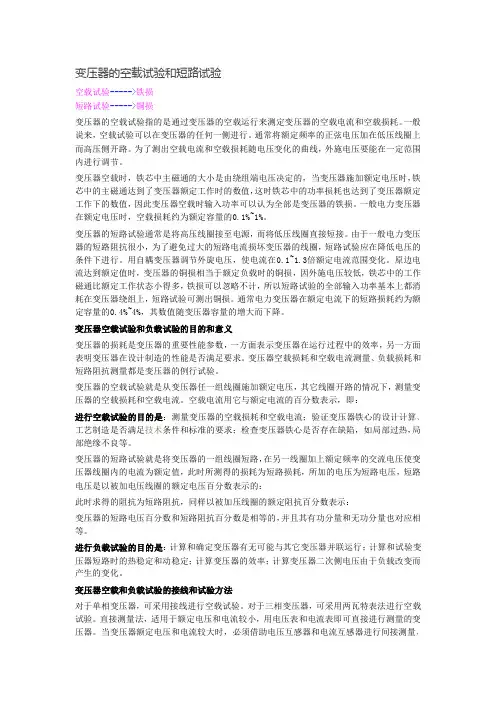

变压器的空载试验和短路试验空载试验----->铁损短路试验----->铜损变压器的空载试验指的是通过变压器的空载运行来测定变压器的空载电流和空载损耗。

一般说来，空载试验可以在变压器的任何一侧进行。

通常将额定频率的正弦电压加在低压线圈上而高压侧开路。

为了测出空载电流和空载损耗随电压变化的曲线，外施电压要能在一定范围内进行调节。

变压器空载时，铁芯中主磁通的大小是由绕组端电压决定的，当变压器施加额定电压时，铁芯中的主磁通达到了变压器额定工作时的数值，这时铁芯中的功率损耗也达到了变压器额定工作下的数值，因此变压器空载时输入功率可以认为全部是变压器的铁损。

一般电力变压器在额定电压时，空载损耗约为额定容量的0.1%~1%。

变压器的短路试验通常是将高压线圈接至电源，而将低压线圈直接短接。

由于一般电力变压器的短路阻抗很小，为了避免过大的短路电流损坏变压器的线圈，短路试验应在降低电压的条件下进行。

用自耦变压器调节外旋电压，使电流在0.1~1.3倍额定电流范围变化。

原边电流达到额定值时，变压器的铜损相当于额定负载时的铜损，因外施电压较低，铁芯中的工作磁通比额定工作状态小得多，铁损可以忽略不计，所以短路试验的全部输入功率基本上都消耗在变压器绕组上，短路试验可测出铜损。

通常电力变压器在额定电流下的短路损耗约为额定容量的0.4%~4%，其数值随变压器容量的增大而下降。

变压器空载试验和负载试验的目的和意义变压器的损耗是变压器的重要性能参数，一方面表示变压器在运行过程中的效率，另一方面表明变压器在设计制造的性能是否满足要求。

变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。

变压器的空载试验就是从变压器任一组线圈施加额定电压，其它线圈开路的情况下，测量变压器的空载损耗和空载电流。

空载电流用它与额定电流的百分数表示，即：进行空载试验的目的是：测量变压器的空载损耗和空载电流；验证变压器铁心的设计计算、工艺制造是否满足技术条件和标准的要求；检查变压器铁心是否存在缺陷，如局部过热，局部绝缘不良等。

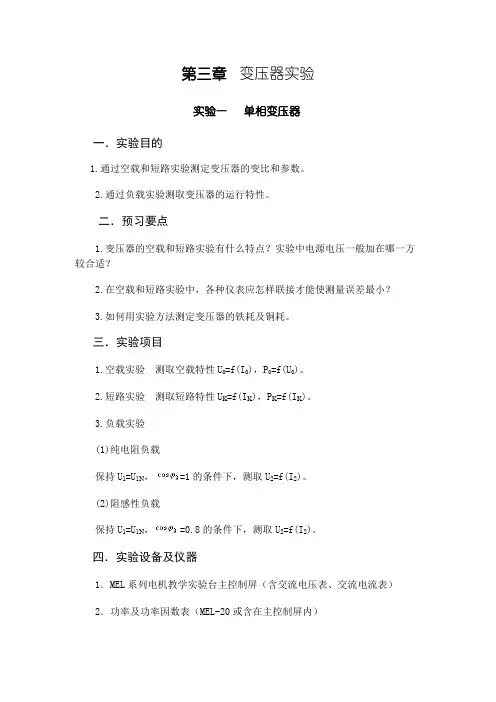

实验报告课程名称：变压器实验实验项目：空载试验、短路实验、负载实验实验地点：专业班级：学号：学生姓名：指导教师：年月日一、 实验目的和要求（必填）目的：1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载试验测取变压器的运行特征。

要求：试验电压一般应为额定频率、正弦波形，并使用一定准确等级的仪表和互感器。

如果施加电压的线圈有分接，则应在额定分接位置。

试验中所有接入系统的一次设备都要按要求试验合格，设备外壳和二次回路应可靠接地，与试验有关的保护应投入，保护的动作电流与时间要进行校核。

三相变压器，当试验用电源有足够容量，在试验过程中保持电压稳定。

并为实际上的三相对称正弦波形时，其电流和电压的数值，应以三相仪表的平均值为准。

联结短路用的导线必须有足够的截面，并尽可能的短，连接处接触良好。

二、 实验内容和原理（必填）1、 空载试验测取空载特性)(00I f U =，)(00U f P =，)(cos 00U f =φ。

2、 短路实验测取短路特性)(K K I f U = ，)(K K I f P =，)(cos K K I f =φ。

3、 负载试验（1） 纯电阻负载保持N I U U =，1cos 2=φ的条件下，测取)(22I f U =。

三、主要仪器设备（必填） 四、操作方法与实验步骤（可选）1、空载试验（1）在三相调压交流短点的条件下，按图3-1接线。

被测变压选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量P N =77V A ，U 1N /U 2N =220/55V ，I 1N /I 2N =0.35/1.4A 。

变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。

（2）选好所有测量仪表量程。

将控制屏左侧调压旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。

（3）合上交流电源总开关，按下“启动”按钮，便接通了三相交流电源。

调节三相调压器旋钮，使变压器空载电压U 0=1.2U N ，然后逐次降低电压源电压，在1.2~0.3U N 的范围内，测取变压器的U 0、I 0、P 0。

变压器空载试验和短路(负载)试验的目的变压器空载试验和短路(负载)试验的目的：所谓的空载试验和短路试验就是：空载试验----->铁损短路试验----->铜损变压器的空载试验指的是通过变压器的空载运行来测定变压器的空载电流和空载损耗。

一般说来，空载试验可以在变压器的任何一侧进行。

通常将额定频率的正弦电压加在低压线圈上而高压侧开路。

为了测出空载电流和空载损耗随电压变化的曲线，外施电压要能在一定范围内进行调节。

HZBS-V 变压器空载负载特性测试仪 变压器空载时，铁芯中主磁通的大小是由绕组端电压决定的，当变压器施加额定电压时，铁芯中的主磁通达到了变压器额定工作时的数值，这时铁芯中的功率损耗也达到了变压器额定工作下的数值，因此变压器空载时输入功率可以认为全部是变压器的铁损。

一般电力变压器在额定电压时，空载损耗约为额定容量的0.1%~1%。

HZBS-V 变压器空载负载特性测试仪变压器的短路试验通常是将高压线圈接至电源，而将低压线圈直接短接。

由于一般电力变压器的短路阻抗很小，为了避免过大的短路电流损坏变压器的线圈，短路试验应在降低电压的条件下进行。

用自耦变压器调节外旋电压，使电流在0.1~1.3倍额定电流范围变化。

原边电流达到额定值时，变压器的铜损相当于额定负载时的铜损，因外施电压较低，铁芯中的工作磁通比额定工作状态小得多，铁损可以忽略不计，所以短路试验的全部输入功率基本上都消耗在变压器绕组上，短路试验可测出铜损。

通常电力变压器在额定电流下的短路损耗约为额定容量的0.4%~4%，其数值随变压器容量的增大而下降。

变压器空载试验和负载试验的目的和意义变压器的损耗是变压器的重要性能参数，一方面表示变压器在运行过程中的效率，另一方面表明变压器在设计制造的性能是否满足要求。

变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。

变压器的空载试验就是从变压器任一组线圈施加额定电压，其它线圈开路的情况下，测量变压器的空载损耗和空载电流。

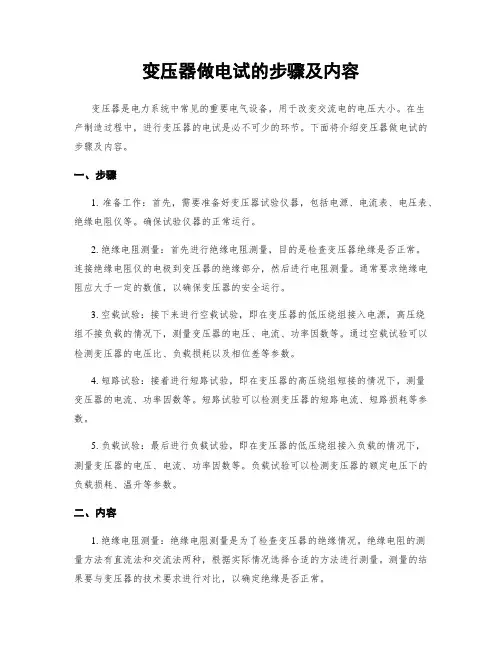

变压器做电试的步骤及内容变压器是电力系统中常见的重要电气设备，用于改变交流电的电压大小。

在生产制造过程中，进行变压器的电试是必不可少的环节。

下面将介绍变压器做电试的步骤及内容。

一、步骤1. 准备工作：首先，需要准备好变压器试验仪器，包括电源、电流表、电压表、绝缘电阻仪等。

确保试验仪器的正常运行。

2. 绝缘电阻测量：首先进行绝缘电阻测量，目的是检查变压器绝缘是否正常。

连接绝缘电阻仪的电极到变压器的绝缘部分，然后进行电阻测量。

通常要求绝缘电阻应大于一定的数值，以确保变压器的安全运行。

3. 空载试验：接下来进行空载试验，即在变压器的低压绕组接入电源，高压绕组不接负载的情况下，测量变压器的电压、电流、功率因数等。

通过空载试验可以检测变压器的电压比、负载损耗以及相位差等参数。

4. 短路试验：接着进行短路试验，即在变压器的高压绕组短接的情况下，测量变压器的电流、功率因数等。

短路试验可以检测变压器的短路电流、短路损耗等参数。

5. 负载试验：最后进行负载试验，即在变压器的低压绕组接入负载的情况下，测量变压器的电压、电流、功率因数等。

负载试验可以检测变压器的额定电压下的负载损耗、温升等参数。

二、内容1. 绝缘电阻测量：绝缘电阻测量是为了检查变压器的绝缘情况。

绝缘电阻的测量方法有直流法和交流法两种，根据实际情况选择合适的方法进行测量。

测量的结果要与变压器的技术要求进行对比，以确定绝缘是否正常。

2. 空载试验：空载试验是为了检测变压器的空载损耗和电压比。

在空载试验中，测量变压器的低压绕组电压、电流和功率因数，以及高压绕组电压。

通过计算和比较这些参数，可以判断变压器的运行状态是否正常。

3. 短路试验：短路试验是为了检测变压器的短路电流和短路损耗。

在短路试验中，将变压器的高压绕组短路，测量变压器的电流、功率因数等参数。

通过计算和比较这些参数，可以判断变压器的短路电流和短路损耗是否在允许范围内。

4. 负载试验：负载试验是为了检测变压器在额定负载下的运行情况。

变压器型式试验项目有哪些内容
变压器型式试验项目包括：
1. 空载试验：测量变压器的空载电流、空载损耗、电压比等指标，判断变压器变比是否正确。

2. 短路试验：测量变压器的短路阻抗、短路电压、短路损耗等指标，判断变压器的绕组电阻是否符合要求，短路时是否出现异常现象。

3. 绝缘试验：对变压器各部位及绕组绝缘进行试验，包括耐压试验、局部放电试验、绝缘电阻试验等，检验变压器的绝缘性能。

4. 稳态热试验：通过一定时间的负载运行，测量变压器的热平衡参数，判断变压器的耐热性能和短期过载能力。

5. 雷电冲击试验：对变压器外壳进行试验，检验其能否承受雷电冲击，防止因电击引起火灾等事故。

6. 机械强度试验：检验变压器的机械强度是否达到标准要求，包括水平力试验、倾覆试验等。
