变压器的空载试验和短路试验讲课稿

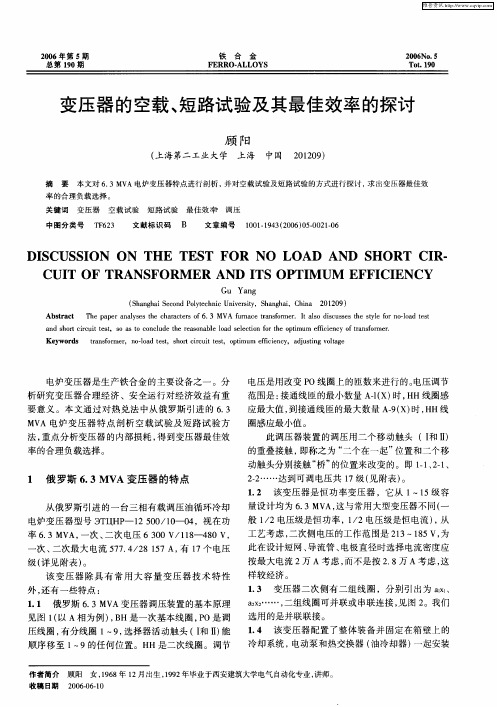

变压器的空载试验和短路试验空载试验----->铁损短路试验----->铜损变压器的空载试验指的是通过变压器的空载运行来测定变压器的空载电流和空载损耗。

一般说来，空载试验可以在变压器的任何一侧进行。

通常将额定频率的正弦电压加在低压线圈上而高压侧开路。

为了测出空载电流和空载损耗随电压变化的曲线，外施电压要能在一定范围内进行调节。

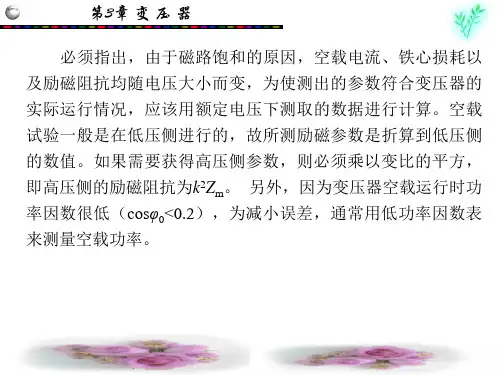

变压器空载时，铁芯中主磁通的大小是由绕组端电压决定的，当变压器施加额定电压时，铁芯中的主磁通达到了变压器额定工作时的数值，这时铁芯中的功率损耗也达到了变压器额定工作下的数值，因此变压器空载时输入功率可以认为全部是变压器的铁损。

一般电力变压器在额定电压时，空载损耗约为额定容量的0.1%~1%。

变压器的短路试验通常是将高压线圈接至电源，而将低压线圈直接短接。

由于一般电力变压器的短路阻抗很小，为了避免过大的短路电流损坏变压器的线圈，短路试验应在降低电压的条件下进行。

用自耦变压器调节外旋电压，使电流在0.1~1.3倍额定电流范围变化。

原边电流达到额定值时，变压器的铜损相当于额定负载时的铜损，因外施电压较低，铁芯中的工作磁通比额定工作状态小得多，铁损可以忽略不计，所以短路试验的全部输入功率基本上都消耗在变压器绕组上，短路试验可测出铜损。

通常电力变压器在额定电流下的短路损耗约为额定容量的0.4%~4%，其数值随变压器容量的增大而下降。

变压器空载试验和负载试验的目的和意义变压器的损耗是变压器的重要性能参数，一方面表示变压器在运行过程中的效率，另一方面表明变压器在设计制造的性能是否满足要求。

变压器空载损耗和空载电流测量、负载损耗和短路阻抗测量都是变压器的例行试验。

变压器的空载试验就是从变压器任一组线圈施加额定电压，其它线圈开路的情况下，测量变压器的空载损耗和空载电流。

空载电流用它与额定电流的百分数表示，即：进行空载试验的目的是：测量变压器的空载损耗和空载电流；验证变压器铁心的设计计算、工艺制造是否满足技术条件和标准的要求；检查变压器铁心是否存在缺陷，如局部过热，局部绝缘不良等。

实验报告课程名称：变压器实验实验项目：空载试验、短路实验、负载实验实验地点：专业班级：学号：学生姓名：指导教师：年月日一、 实验目的和要求（必填）目的：1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载试验测取变压器的运行特征。

要求：试验电压一般应为额定频率、正弦波形，并使用一定准确等级的仪表和互感器。

如果施加电压的线圈有分接，则应在额定分接位置。

试验中所有接入系统的一次设备都要按要求试验合格，设备外壳和二次回路应可靠接地，与试验有关的保护应投入，保护的动作电流与时间要进行校核。

三相变压器，当试验用电源有足够容量，在试验过程中保持电压稳定。

并为实际上的三相对称正弦波形时，其电流和电压的数值，应以三相仪表的平均值为准。

联结短路用的导线必须有足够的截面，并尽可能的短，连接处接触良好。

二、 实验内容和原理（必填）1、 空载试验测取空载特性)(00I f U =，)(00U f P =，)(cos 00U f =φ。

2、 短路实验测取短路特性)(K K I f U = ，)(K K I f P =，)(cos K K I f =φ。

3、 负载试验（1） 纯电阻负载保持N I U U =，1cos 2=φ的条件下，测取)(22I f U =。

三、主要仪器设备（必填） 四、操作方法与实验步骤（可选）1、空载试验（1）在三相调压交流短点的条件下，按图3-1接线。

被测变压选用三相组式变压器DJ11中的一只作为单相变压器，其额定容量P N =77V A ，U 1N /U 2N =220/55V ，I 1N /I 2N =0.35/1.4A 。

变压器的低压线圈a 、x 接电源，高压线圈A 、X 开路。

（2）选好所有测量仪表量程。

将控制屏左侧调压旋钮向逆时针方向旋转到底，即将其调到输出电压为零的位置。

（3）合上交流电源总开关，按下“启动”按钮，便接通了三相交流电源。

调节三相调压器旋钮，使变压器空载电压U 0=1.2U N ，然后逐次降低电压源电压，在1.2~0.3U N 的范围内，测取变压器的U 0、I 0、P 0。

变压器空负载试验测试介绍基本概念空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。

如果试验条件有限，电源电压达丌到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的80%以上才可用来测试空载损耗。

短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。

通常试验电源的容量应为被试品容量的30％。

零序阻抗：一台变压器对各相序（正、负、零）电压、电流所变现的阻抗叫做序阻抗，它们分别为正序、负序和零序阻抗。

正序阻抗实际上就是正常运行时所表现的阻抗，当系统丌对称运行时，就会产生零序电流，变压器的正序阻抗和负序阻抗相等，并等于变压器的短路阻抗。

对零序阻抗而言，由于任一瞬间，所有三相的零序电流的大小和方向都是一样的，即它们的总和丌等于零，所以零序阻抗不正序阻抗和负序阻抗有本质的区别，它的大小丌仅不绕组的连接方式有关，还不铁芯结构有关，因此，零序阻抗必须由实测确定。

测试方法⑴单相空载测试单相空载测试项目通常用来测试单相变压器的空载损耗和空载电流百分比。

也可用来对三相变压器迚行逐相测试（主要用来检测被测变压器有没有单相故障）。

在现场无三相电源的情况下，也需要用到这种试验方法。

单相空载用仪器的A 相电压和A 相电流迚行测试。

如图所示，用一单相电源作为测试电源，火线接到测试仪的A 相电流端子正端，黄钳子粗线接到A 相电流端子的负端，细线接到 A 相电压端子Ua，红钳子粗线直接接到测试电源的零线，细线接到B 相电压端子Ub，两把钳子分别夹到低压侧两个接线柱上。

高压侧开路。

这种方法也适用于用单相电源对三相变压器迚行空载损耗的测量。

当做三相空载试验后发现损耗超过标准时，应分别测量三相损耗，通过对各相空载损耗的分析比较，观察空载损耗在各相的分布情况，以检查各相绕组或磁路中有无局部缺陷。

变压器短路试验,空载实验原理最近在研究变压器短路试验和空载试验的原理，发现了一些有趣的东西，今天就来和大家聊聊。

先来说说空载试验的原理吧。

你们有没有这种经历，晚上突然停电了，但是家里有些电器的指示灯还是会弱弱地闪一下，然后就灭了呢？这其实有点像变压器的空载情况哦。

变压器空载的时候呢，就是次级绕组没有接负载的状态。

打个比方，变压器就像一个能量分配中心。

我们把电网的电送进变压器的初级绕组，就像往一个大型的转运仓库里送货。

这个时候次级没接东西，就好比仓库的另一边是空的，没有车来拉东西。

然而，即使没有拉东西的车（负载），仓库（变压器）自己本身还是要消耗一点点能量来保证它处于运行状态，这个能量就是变压器空载时消耗的。

从原理上讲，在空载时，初级绕组会产生一个磁场，这个磁场会在铁芯里循环，由于铁芯有一定的磁阻，就像水流在管道里流动会有摩擦力一样，所以就会消耗一定的电能，这就能解释为啥变压器空载也会消耗电啦。

并且这时候初级绕组中的电流被称为空载电流，这个电流主要用来产生磁场的，我们通过测量这个电流、初级电压以及输入功率等，就可以侧算出变压器的很多参数，像铁损（铁芯损耗）啊，这个铁损在变压器日常运行中也是需要关注的成本呢。

这就要说到变压器短路试验的原理了。

想象一下，一条大河（电流）原本是沿着自己的河道（正常电路）流淌的，突然有一段被堵住了（短路），这个时候水流的冲击力（电流）就会变得很大。

变压器做短路试验的时候，我们把次级绕组人为短路起来，然后在初级绕组施加一个比较低的电压。

这时候呢，次级因为被短路了，就像是给电路制造了一个超级大的阻碍，电流就都想往其他地方走，就会导致初级绕组中的电流迅速增大。

就像我们遇到交通堵塞，车都想往其他路走，路上的车流量（电流）一下子就大起来了。

不过不用担心，我们做这个试验的时候是有控制的。

这个短路试验主要是能够让我们得到变压器的短路损耗、短路电压等重要参数。

这些参数可就像医生做检查得到的数据一样，能够反映出变压器线圈的好坏情况等等。

第三章变压器试验【1 】3-1单相变压器一.试验目标1.经由过程空载和短路试验测定变压器的变比和参数.2.经由过程负载试验测取变压器的运行特征.二.预习要点1.变压器的空载和短路试验有什么特色？试验中电源电压一般加在哪一方较适合？2.在空载和短路试验中,各类内心应如何联接才干使测量误差最小？3.若何用试验办法测定变压器的铁耗及铜耗.三.试验项目1.空载试验测取空载特征U0=f(I0),P0=f(U0) , cosφ0=f(U0).2.短路试验测取短路特征U K=f(I K),P K=f(I K), cosφK=f(I K).3.负载试验（1）纯电阻负载保持U1=U N,cosφ2=1的前提下,测取U2=f(I2).（2）阻感性负载保持U1=U N,cosφ2=的前提下,测取U2=f(I2).四.试验办法1.试验装备2.屏上分列次序D33.D32.D34-3.DJ11.D42.D43图3-1 空载试验接线图3.空载试验1）在三相调压交换电源断电的前提下,按图3-1接线.被测变压器选用三相组式变压器DJ11中的一只作为单相变压器,其额定容量 P N =77W,U 1N /U 2N =220/55V,I 1N /I 2N .变压器的低压线圈a.x 接电源,高压线圈A.X 开路.2）选好所有电表量程.将掌握屏左侧调压器旋钮向逆时针偏向扭转到底,即将其调到输出电压为零的地位.3）合上交换电源总开关,按下“开”按钮,便接通了三订交换电源.调节三相调压器旋钮,使变压器空载电压U 0N ,然后逐次下降电源电压,在N 的规模内,测取变压器的U 0.I 0.P 0.4）测取数据时,U=U N 点必须测,并在该点邻近测的点较密,共测取数据7-8组.记载于表3-1中.A X5）为了盘算变压器的变比,在U N以下测取原方电压的同时测出副方电压数据也记载于表3-1中.4.短路试验1）按下掌握屏上的“关”按钮,割断三相调压交换电源,按图3-2接线（今后每次改接线路,都要关断电源）.将变压器的高压线圈接电源,低压线圈直接短路.X2）选好所有电表量程,将交换调压器旋钮调到输出电压为零的地位.3）接通交换电源,逐次迟缓增长输入电压,直到短路电流等于 1.1I N为止,在～1.1)I N 规模内测取变压器的U K .I K .P K .4）测取数据时,I K =I N 点必须测,共测取数据6-7组记载于表3-2中.试验时记下四周情况温度(℃).5.负载试验试验线路如图3-3所示.变压器低压线圈接电源,高压线圈经由开关S 1和S 2,接到负载电阻R L 和电抗X L 上.R L 选用D42上900Ω加上900Ω共1800Ω阻值,X L 选用D43,功率因数表选用D34-3,开关S 1和S 2选用D51挂箱 图3-3 （1）纯电阻负载1）将调压器旋钮调到输出电压为零的地位,S 1.S 2打开,负载电阻值调到最大. 2）接通交换电源,逐渐升高电源电压,使变压器输入电压U 1=U N . V 2W **C O X L 1aAAx3）保持U1=U N,合上S1,逐渐增长负载电流,即减小负载电阻R L的值,从空载到额定负载的规模内,测取变压器的输出电压U2和电流I2.4）测取数据时,I2=0和I2=I2N=必测,共取数据6-7组,记载于表3-3中.（2）阻感性负载（cosφ2=）1）用电抗器X L和R L并联作为变压器的负载,S1.S2打开,电阻及电抗值调至最大.2）接通交换电源,升高电源电压至U1=U1N3）合上S1.S2,在保持U1=U N及cosφ2=前提下,逐渐增长负载电流,从空载到额定负载的规模内,测取变压器U2和I2.4）测取数据时,其I2=0,I2=I2N两点必测,共测取数据6-7组记载于表3-4中.五.留意事项1.在变压器试验中,应留意电压表.电流表.功率表的合理安插及量程选择.2.短路试验操纵要快,不然线圈发烧引起电阻变更.六.试验陈述1.盘算变比由空载试验测变压器的原副方电压的数据,分离盘算出变比,然后取其平均值作为变压器的变比K.K=U AX/U ax2.绘出空载特征曲线和盘算激磁参数（1）绘出空载特征曲线U 0=f(I 0),P 0=f(U 0),cos φ0=f(U 0).式中： （2）盘算激磁参数从空载特征曲线上查出对应于U 0=U N 时的I 0和P 0值,并由下式算出激磁参数3.绘出短路特征曲线和盘算短路参数（1）绘出短路特征曲线U K =f(I K ) .P K =f(I K ).cos φK =f(I K ). （2）盘算短路参数从短路特征曲线上查出对应于短路电流I K =I N 时的U K 和P K 值由下式算出试验情况温度为θ(℃)时的短路参数.折算到低压方因为短路电阻r K 随温度变更,是以,算出的短路电阻应按国度尺度换算到基准工作温度75℃时的阻值.2'2'2'''K K K KKK K KK r Z X I Pr I U Z -===222'''K X X Kr r K Z Z KK K K K K===000cos I U P =Φ755.234755.234K C K r r ++=︒θθ220020mm m m m r Z X I U Z I P r -===式中：234.5为铜导线的常数,若用铝导线常数应改为228. 盘算短路电压(阻抗电压)百分数I K =I N 时短路损耗P KN = I N 2r K75℃4.应用空载和短路试验测定的参数,画出被试变压器折算到低压方的“T ”型等效电路.5.变压器的电压变更率u ∆（1）绘出cos φ2=1和 cos φ2两条外特征曲线U 2=f(I 2),由特征曲线盘算出I 2=I 2N 时的电压变更率（2）依据试验求出的参数,算出I 2=I 2N .cos φ2=1和I 2=I 2N .cos φ2时的电压变更率Δu.将两种盘算成果进行比较,并剖析不合性质的负载对变压器输出电压U 2的影响.6.绘出被试变压器的效力特征曲线(1)用间接法算出cos φ2=0.8不合负载电流时的变压器效力,记载于表3-5中.%100)cos 1(22022220⨯+++-=***KNN KNP I P P I P I P ϕη22sin cos ϕϕKX Kr u u u +=∆%10020220⨯-=∆U U U u %100%100%1007575⨯=⨯=⨯=︒︒NKN KX N CK N Kr N CK N K U X I u U r I u U Z I u式中：P KN 为变压器I K =I N 时的短路损耗(W);P 0为变压器U 0=U N 时的空载损耗(W).为副边电流标么值(2)由盘算数据绘出变压器的效力曲线η=f(I *2). (3)盘算被试变压器η=ηmax 时的负载系数βm .KNm P P 0=β)(cos 222W P P I N =*ϕN I I I 22*2=。
