美能达复印机维修经验大全维修经验概要

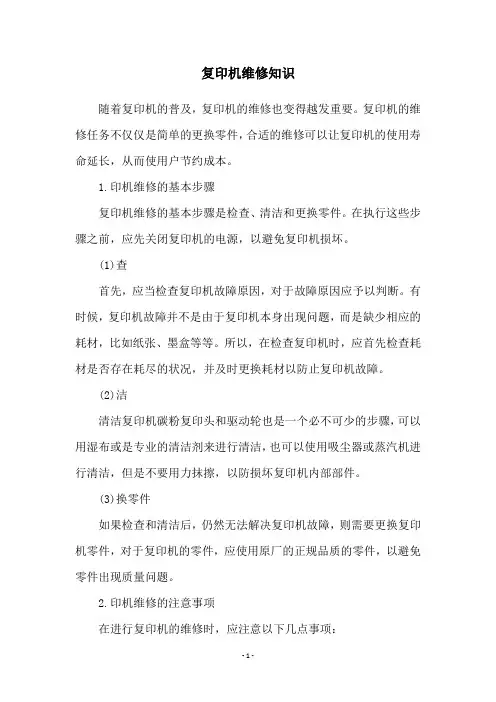

复印机维修知识随着复印机的普及，复印机的维修也变得越发重要。

复印机的维修任务不仅仅是简单的更换零件，合适的维修可以让复印机的使用寿命延长，从而使用户节约成本。

1.印机维修的基本步骤复印机维修的基本步骤是检查、清洁和更换零件。

在执行这些步骤之前，应先关闭复印机的电源，以避免复印机损坏。

(1)查首先，应当检查复印机故障原因，对于故障原因应予以判断。

有时候，复印机故障并不是由于复印机本身出现问题，而是缺少相应的耗材，比如纸张、墨盒等等。

所以，在检查复印机时，应首先检查耗材是否存在耗尽的状况，并及时更换耗材以防止复印机故障。

(2)洁清洁复印机碳粉复印头和驱动轮也是一个必不可少的步骤，可以用湿布或是专业的清洁剂来进行清洁，也可以使用吸尘器或蒸汽机进行清洁，但是不要用力抹擦，以防损坏复印机内部部件。

(3)换零件如果检查和清洁后，仍然无法解决复印机故障，则需要更换复印机零件，对于复印机的零件，应使用原厂的正规品质的零件，以避免零件出现质量问题。

2.印机维修的注意事项在进行复印机的维修时，应注意以下几点事项：(1)具使用复印机维修工作中使用的工具有螺丝刀、钳子等，在使用这些工具时，应当注意操作力度，以免对复印机造成损坏。

(2)换刮刀复印机内部的刮刀是黑白复印、彩色复印的重要零件，在维修时应根据实际情况更换刮刀，以保证复印机可以正常复印。

(3)查温度及湿度复印机的工作温度和湿度应在正常范围内，因为温度和湿度过大会影响复印机的正常工作，所以在维修时要注意这两个指标，以免复印机早早报废。

3.修安全注意事项复印机维修工作具有一定的危险性，在复印机维修过程中应特别注意安全问题，以下是安全操作的几个要点：(1)修时请勿将复印机放置于湿度过大或过小的环境中。

(2)必将复印机的电源关掉，以免发生意外。

(3)勿将手放置于复印机的碳粉复印头和刮刀上，以免被复印机的高温部件损伤。

(4)勿强行调整复印机的温度及湿度，这可能会对复印机造成损害。

10分钟复印机维修工速成一、卡纸现象：复印机偶然卡纸，并非故障，但如果频繁卡纸，就需要检查维修了。

首先，应搞清楚在哪个部位卡纸，是供纸部位、走纸部位，还是定影部位？当然，这三个部位如有零件明显损坏，更换即可。

但许多情况是整个传送机构无任何零件明显损坏，也无任何阻碍物，但却频繁卡纸，既影响工作效率，又影响操作人员工作情绪。

对维修人员来说，有时往往几种因素交织在一起，影响诊断。

1、供纸部位卡纸：这个部位卡纸，涉及的方面较多，首先应检查所用的纸是否合乎标准(如纸张重量、尺寸大小、干燥程度)，试机时要用标准纸。

纸盒不规矩，也是造成卡纸的原因。

可以这样来试，纸盒里只放几张纸，然后走纸，如果搓不进或不到位，可判定是搓纸轮或搓纸离合器的问题；如果搓纸到位，但纸不能继续前进，则估计是对位辊打滑或对位离合器失效所致。

对有些机型，搓纸出现歪斜，可能是纸盒两边夹紧力大小不等引起的。

另外，许多操作人员在插放纸盒时，用力过大，造成纸盒中上面几张纸脱离卡爪，也必然会引起卡纸。

2、走纸部位卡纸：如在这个部位经常卡纸，应借助于门开关压板(一种工具)，仔细观察这一部位运转情况，在排除了传送带、导正轮的因素后，应检查分离机构。

由于不同型号的复印机，其分离方式不同，要区别对待。

目前，国内流行的几种机型，其分离方式大致有三种：负压分离、分离带分离、电荷分离。

具体检查、维修方法，这里不再祥述。

3、定影部位卡纸：当定影辊分离爪长时间使用后，其尖端磨钝或小弹簧疲劳失效后，都会造成卡纸。

对有些机型，出纸口的输纸辊长时间使用严重磨损后，也会频繁卡纸。

至于定影辊严重结垢后造成的卡纸，在一般机型上都是常见的情况。

4、因纸路传感器失效或其它电路故障造成的卡纸，属于另一类问题，应对照维修手册，借助仪器，做相应检查。

二、复印品无图象：出现这类故障，应首先作常规检查，查看主带电器和转印带电器是否明显损坏，如电晕丝崩断、塑料件击穿等，还有感光鼓是否转动，扫描灯亮度如何。

此机器粉盒磁辊比较紧，加完粉有的时候机器会产生摩擦声音非常大，我遇到的用户称加完粉就出现这样的现象。

其实机器本身设计上可能不够精确，声音来源于粉盒托架左侧圆盘，将控制面板拆下（左右各有一个塑料勾按下就可以拆下来），下面有个托板，卸托板必须将左或右侧面板卸下，我卸的是右侧的4个螺丝，然后将左侧的两个螺丝拧松，就可以卸下托板，然后就可以看到里面了，给粉盒托架摩擦的地方抹点硅油，故障就排出了。

另外，我将所有粉盒都卸下来了，卸的方法是将左侧前面板限位的地方用螺丝刀顶住，就可以旋转粉盒托架将粉盒依次卸下，安装的时候注意粉盒右侧放到托架对应的槽里，细点心不会有问题的，呵呵！
最近发现一个更好的解决问题的方法：打印机监控程序
成功安装后，桌面或右下角有个“K”图标，双击右下角“K“就会打开远程面板实用程序。

点击状态按钮就会提示机器当前是否存在问题，根据提示进行判断解决。

我试用了一下基本能够准确判断出故障
成像盒也就是硒鼓如果提示达到使用寿命，就需要更换硒鼓，如果直接换上新机器的硒鼓，应该是不好用的，将该机器硒鼓放到新机器上可以用，分析主板上应该有个计数器芯片。

网上搜到的资料：

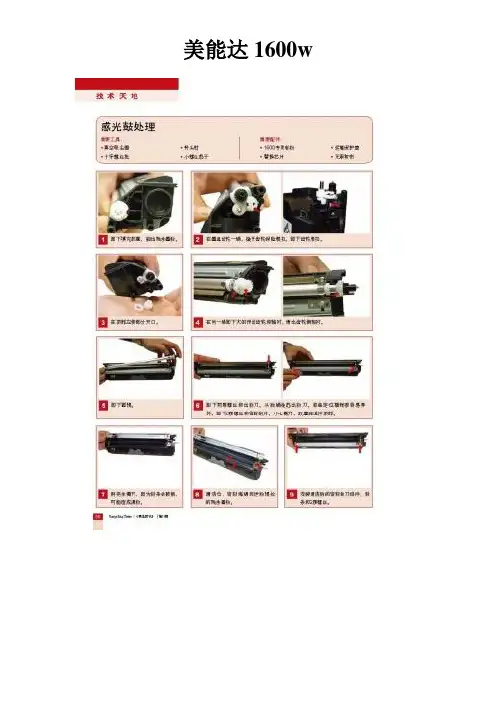

美能达1600W系列机型硒鼓清零的更换方法：
注意：更换此类芯片需要提供主板的ID序列号
这种情况能否解决答复用随机的是不好用的单独购买可以使用不需要换芯片后咨询经销商确实换上单独的就可以用不需要更换主板芯片但使用没多久又出现成像盒达到使用寿命单独购买的和随机的到底有什么不同研究后公布答案。

复印机常用维修知识 Document number：BGCG-0857-BTDO-0089-2022复印机常用维修知识第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

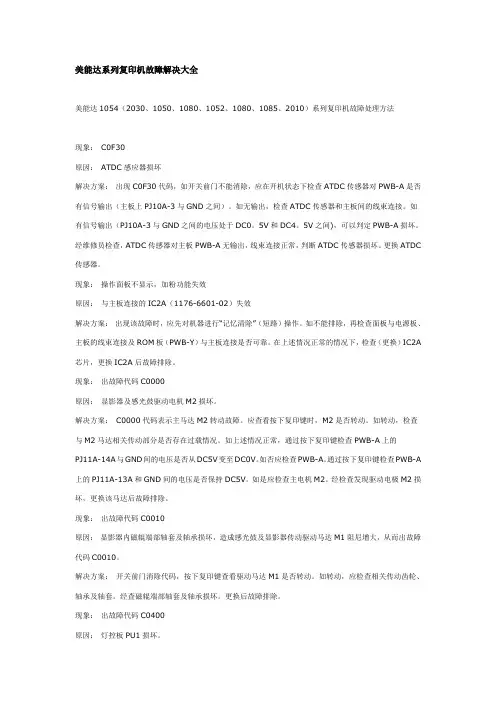

美能达系列复印机故障解决大全美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法现象：C0F30原因：ATDC感应器损坏解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。

如无输出，检查ATDC传感器和主板间的线束连接。

如有信号输出（PJ10A-3与GND之间的电压处于DC0。

5V和DC4。

5V之间)，可以判定PWB-A损坏。

经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。

更换ATDC 传感器。

现象：操作面板不显示，加粉功能失效原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。

如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。

在上述情况正常的情况下，检查（更换）IC2A 芯片，更换IC2A后故障排除。

现象：出故障代码C0000原因：显影器及感光鼓驱动电机M2损坏。

解决方案：C0000代码表示主马达M2转动故障。

应查看按下复印键时，M2是否转动。

如转动，检查与M2马达相关传动部分是否存在过载情况。

如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。

如否应检查PWB-A。

通过按下复印键检查PWB-A 上的PJ11A-13A和GND间的电压是否保持DC5V。

如是应检查主电机M2。

经检查发现驱动电极M2损坏，更换该马达后故障排除。

现象：出故障代码C0010原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。

解决方案：开关前门消除代码，按下复印键查看驱动马达M1是否转动。

如转动，应检查相关传动齿轮、轴承及轴套。

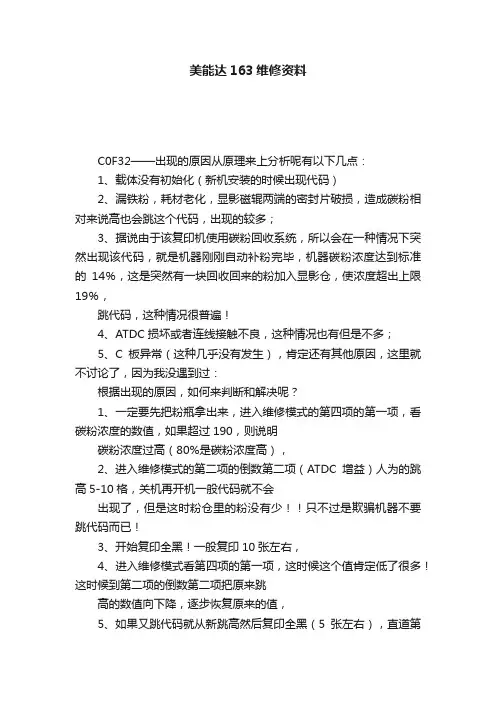

美能达163维修资料
C0F32——出现的原因从原理来上分析呢有以下几点：
1、载体没有初始化（新机安装的时候出现代码）
2、漏铁粉，耗材老化，显影磁辊两端的密封片破损，造成碳粉相对来说高也会跳这个代码，出现的较多；
3、据说由于该复印机使用碳粉回收系统，所以会在一种情况下突然出现该代码，就是机器刚刚自动补粉完毕，机器碳粉浓度达到标准的14％，这是突然有一块回收回来的粉加入显影仓，使浓度超出上限19％，
跳代码，这种情况很普遍！
4、ATDC损坏或者连线接触不良，这种情况也有但是不多；
5、C板异常（这种几乎没有发生），肯定还有其他原因，这里就不讨论了，因为我没遇到过：
根据出现的原因，如何来判断和解决呢？
1、一定要先把粉瓶拿出来，进入维修模式的第四项的第一项，看碳粉浓度的数值，如果超过190，则说明
碳粉浓度过高（80%是碳粉浓度高），
2、进入维修模式的第二项的倒数第二项（ATDC增益）人为的跳高5-10格，关机再开机一般代码就不会
出现了，但是这时粉仓里的粉没有少！！只不过是欺骗机器不要跳代码而已！
3、开始复印全黑！一般复印10张左右，
4、进入维修模式看第四项的第一项，这时候这个值肯定低了很多！这时候到第二项的倒数第二项把原来跳
高的数值向下降，逐步恢复原来的值，
5、如果又跳代码就从新跳高然后复印全黑（5张左右），直道第
四项的第一项到140左右，第二项的倒数
第二项到原来的值，复印效果正常，这几个条件都满足，就说明已经好了！放入粉瓶，工作结束。

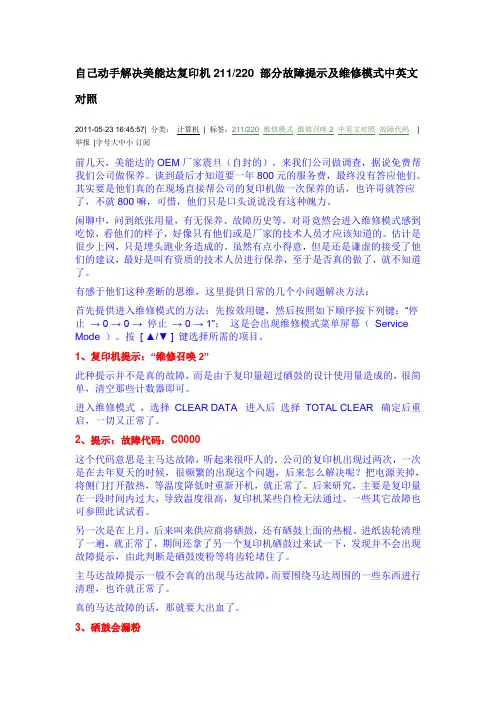

自己动手解决美能达复印机211/220 部分故障提示及维修模式中英文对照2011-05-23 16:45:57| 分类：计算机| 标签：211/220 维修模式维修召唤2 中英文对照故障代码|举报|字号大中小订阅前几天，美能达的OEM厂家震旦（自封的），来我们公司做调查，据说免费帮我们公司做保养。

谈到最后才知道要一年800元的服务费，最终没有答应他们。

其实要是他们真的在现场直接帮公司的复印机做一次保养的话，也许哥就答应了，不就800嘛，可惜，他们只是口头说说没有这种魄力。

闲聊中，问到纸张用量，有无保养、故障历史等，对哥竟然会进入维修模式感到吃惊，看他们的样子，好像只有他们或是厂家的技术人员才应该知道的。

估计是很少上网，只是埋头跑业务造成的。

虽然有点小得意，但是还是谦虚的接受了他们的建议，最好是叫有资质的技术人员进行保养，至于是否真的做了，就不知道了。

有感于他们这种垄断的思维，这里提供日常的几个小问题解决方法：首先提供进入维修模式的方法：先按效用键，然后按照如下顺序按下列键；“停止→ 0 → 0 → 停止→ 0 → 1”；这是会出现维修模式菜单屏幕（Service Mode ）。

按[ ▲/▼ ] 键选择所需的项目。

1、复印机提示：“维修召唤2”此种提示并不是真的故障，而是由于复印量超过硒鼓的设计使用量造成的，很简单，清空那些计数器即可。

进入维修模式，选择CLEAR DATA 进入后选择TOTAL CLEAR 确定后重启，一切又正常了。

2、提示：故障代码：C0000这个代码意思是主马达故障，听起来很吓人的。

公司的复印机出现过两次，一次是在去年夏天的时候，很频繁的出现这个问题，后来怎么解决呢？把电源关掉，将侧门打开散热，等温度降低时重新开机，就正常了。

后来研究，主要是复印量在一段时间内过大，导致温度很高，复印机某些自检无法通过。

一些其它故障也可参照此试试看。

另一次是在上月，后来叫来供应商将硒鼓，还有硒鼓上面的热棍、进纸齿轮清理了一遍，就正常了，期间还拿了另一个复印机硒鼓过来试一下，发现并不会出现故障提示，由此判断是硒鼓废粉等将齿轮堵住了。

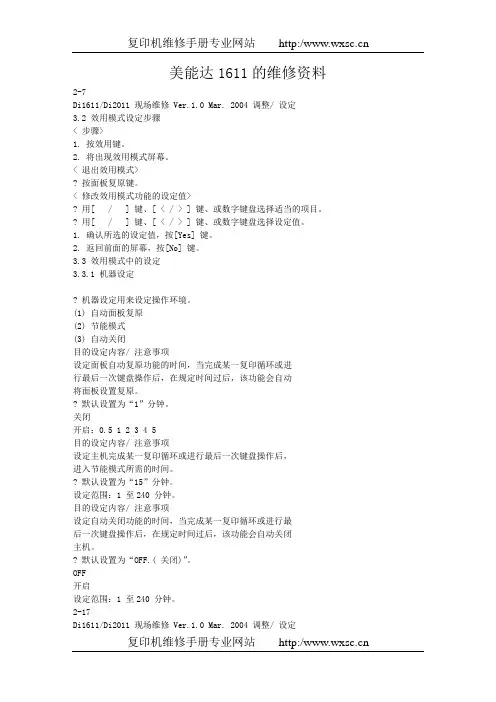

美能达1611的维修资料2-7Di1611/Di2011 现场维修 Ver.1.0 Mar. 2004 调整/ 设定3.2 效用模式设定步骤< 步骤>1. 按效用键。

2. 将出现效用模式屏幕。

< 退出效用模式>? 按面板复原键。

< 修改效用模式功能的设定值>? 用[ / ] 键、[ < / > ] 键、或数字键盘选择适当的项目。

? 用[ / ] 键、[ < / > ] 键、或数字键盘选择设定值。

1. 确认所选的设定值，按[Yes] 键。

2. 返回前面的屏幕，按[No] 键。

3.3 效用模式中的设定3.3.1 机器设定? 机器设定用来设定操作环境。

(1) 自动面板复原(2) 节能模式(3) 自动关闭目的设定内容/ 注意事项设定面板自动复原功能的时间，当完成某一复印循环或进行最后一次键盘操作后，在规定时间过后，该功能会自动将面板设置复原。

? 默认设置为“1”分钟。

关闭开启：0.5 1 2 3 4 5目的设定内容/ 注意事项设定主机完成某一复印循环或进行最后一次键盘操作后，进入节能模式所需的时间。

? 默认设置为“15”分钟。

设定范围：1 至240 分钟。

目的设定内容/ 注意事项设定自动关闭功能的时间，当完成某一复印循环或进行最后一次键盘操作后，在规定时间过后，该功能会自动关闭主机。

? 默认设置为“OFF.( 关闭)”。

OFF开启设定范围：1 至240 分钟。

2-17Di1611/Di2011 现场维修 Ver.1.0 Mar. 2004 调整/ 设定4. 技术维修模式? 技术维修模式用来检查、设定、调整或注册各种维修功能。

4.1 维修模式功能树安装选购件时显示。

Service Mode（维修模式）SHIPMENT DESTINATION （市场地区）MAINTENANCE COUNTER （保养计数器）IU LIFE STOP MODE （IU 寿命终止模式）ID ADJUST （ID 调整）VG ADJUST （VG 调整）FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））FUSER TEMP. Ad (OHP)（定影温度调整 (OHP)）LEADING EDGE ERAGE （前边缘消除）TRAILING EDGE ERAGE （后边缘消除）VERTICAL EDGE ERAGE （上下边缘消除）LOOP ADJUST (TRAY1)（波幅调整（第 1 纸盒））LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第 2 纸盒到第 5 纸盒）*）LOOP ADJUST (DUPLEX)（波幅调整（双面））LOOP ADJUST (BYPASS)（波幅调整（手送进纸））FLS PAPER SIZE （FLS 纸张尺寸）CCD APS SIZE （CCD APS 尺寸）GDI TIMEOUT （GDI 超时）PRN MAIN REGIST （打印主对位）PRN SUB REGIST （打印次对位）CCD MAIN ZOOM （CCD 主缩放）CCD SUB ZOOM （CCD 次缩放）CCD MAIN REGIST （CCD 主对位）CCD SUB REGIST （CCD 次对位）ADF SUB ZOOM （ADF 次缩放）ADF MAIN REGIST （ADF 主对位）ADF SUB REGIST1 （ADF 次对位 1）ADF SUB REGIST2 （ADF 次对位 2）ADF REG. LOOP 1 （ADF 对位波幅 1）ADF REG. LOOP 2 （ADF 对位波幅 2）ATDC GAIN （ATDC 增益）MODEL SETTING （模式设定）2. ADJUST （调整）1. SERVICE'S CHOICE（2-20Di1611/Di2011 现场维修 Ver.1.0 Mar. 2004 调整/ 设定4.2 维修模式功能设定步骤注意? 必须注意只有专业维修人员才能进入维修模式。

美能达EP-1052（4）复印机五例故障维修技巧
王志坚
【期刊名称】《办公设备技术与信息》
【年(卷),期】2004(000)002
【摘要】一台EP-1052复印机复印至16万张左右时，在更换载体后出现C0010故障代码，机器伴有运转噪音大，出纸有折叠现象，复印图像与出纸垂直方向有不规则的虚行。

当关闭电源，重新开启电源，故障代码消除，待复印几张后，又会出现上述故障状态，当重新关闭电源，再打开电源，故障代码不消失。

【总页数】3页(P19-20,38)
【作者】王志坚
【作者单位】山东省莱阳农学院原子能利用实验站
【正文语种】中文
【中图分类】TS951.47
【相关文献】
1.美能达模拟低速复印机常见故障处理 [J], 王志坚
2.美能达EP-1052/4复印机故障维修五例 [J], 王志坚
3.美能达EP-1052(1054)复印机常见故障检修技术 [J], 于兴华
4.柯尼卡美能达bizhub数码复印机 [J], 刘梅
5.美能达复印机故障代码 [J], 徐澄
因版权原因，仅展示原文概要，查看原文内容请购买。

复印机常见故障维修处理方法大全第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。

复印机的工作原理及常见的故障原因和维修方法复印机主要由以下部件组成：1.感光鼓：感光鼓是复印机最关键的组件之一、它通常由自充电的有机材料制成，并具有一层高度敏感的光纤涂层。

当光照射到感光鼓上时，涂层中的电子将受到光的激发并形成静电电荷。

2.激光打印头：激光打印头通过扫描感光鼓，将激光束以特定的方式照射在鼓上。

激光束的位置和强度由电脑控制，它可以对感光鼓上的电荷进行精确的控制。

3.碳粉盒：碳粉盒包含了一种细碎的、有导电性的碳粉末。

当激光打印头照射到感光鼓上产生的静电电荷时，电荷会吸附到碳粉末上，形成一个可见的图像。

4.加热辊和压印辊：加热辊用于加热纸张，以便让碳粉粘附在纸张上。

压印辊用于加压，以确保碳粉均匀地传输到纸张上。

5.输纸系统：复印机通常有一个自动进纸系统，用于将纸张送入复印机并将复印好的纸张送出。

常见的复印机故障原因和维修方法如下：1.页面错位：如果复印件的页面错位，可能是感光鼓、扫描激光头或输纸系统出现问题。

维修方法包括清洁感光鼓、调整激光打印头或检查输纸系统的进纸轨道是否堵塞。

2.图像模糊：图像模糊可能是碳粉盒的问题。

碳粉可能过老或过湿，需要更换或干燥后重新装入碳粉盒。

3.纸张堵塞：纸张堵塞通常是由于纸张未正确加载或输纸系统故障引起。

维修方法包括重新加载纸张、清理输纸系统或检查输纸辊是否损坏。

4.线条或黑色斑点：线条或黑色斑点可能是感光鼓的问题。

感光鼓可能受到污垢或划痕的影响，需要清洁或更换感光鼓。

5.电源问题：电源问题可能导致复印机无法正常开启或关闭。

维修方法包括检查电源线是否连接良好，重启电源或更换电源线。

总之，复印机的工作原理是通过光电技术将纸本文件上的图像信息转化为可见的图像信息。

常见的复印机故障原因包括页面错位、图像模糊、纸张堵塞、线条或黑色斑点以及电源问题。

维修方法可以根据具体故障原因进行清洁、调整、更换或重启等操作。

美能达复印机系列故障{工程师}处理笔记美能达, 系列故障, 复印机, 笔记, 工程师分享美能达复印机系列故障{工程师}处理笔记!________________________________________●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP5000故障类型: 电气现象: 在自动选纸(Auto paper)模式下,不能检测11x15规格原稿.原因: 11x15规格原稿不是标准原稿,不能自动检测.解决方案: 1.用手动模式选择缩放倍率及纸张尺寸;2.使用工作记忆输入,缩放倍率: ×0.773, 纸张:Letter L●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: ST-211故障类型: 代码现象: 分页器卡纸,显示故障代码C0b31原因: 分页器内挡纸拨杆歪斜,拨杆驱动电机烧坏.解决方案: 检查发现拨杆驱动蜗杆上的传动皮带弹簧相对驱动电机位置不对.造成传动时皮带张力不正确,引起拨杆歪斜.蜗杆被拨杆卡住,使驱动电机烧坏.应在电机侧距电机顶端10-75mm处安装弹簧.重装弹簧,更换电机.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AF-5故障类型: 机械现象: 主机面板显示输稿器处于开启状态,使输稿器AF-5无法使用.原因: 安装在主机上部左前位置的磁力传感器S108(Reed Switch)插头连接线束松动.使在输稿器合上时(同时原稿放置在输稿器输纸部)该传感●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di152/183故障类型: 电气现象: 新机安装面板无显示原因: PWB-C板不良解决方案: 更换●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP4000故障类型: 电气现象: 故障代码C0F22,更换鼓,刮板及发动粉后,做ATDC调整做"F5"时,曝光灯不亮并出代码原因: AIDC控制失效解决方案: 如执行F5时,出现代码C0F22,检查显影器内碳粉与发动粉的比值,如T/C值偏小或过高,都不能进行F5.维修员应通过检查副本浓度进行判断,如浓度低适当加粉;如浓度过高,适当复印几张黑板.然后执行F5测试.如上述情况正常,检查线束连接及AIDC传感器,PWB-A是否处于正常状态.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 其它现象: 在100帐号复印中,当达到复印上限时仍可继续双面复印(SED-KB-010595)原因: 使用旧的firmware解决方案: 升级Firmware●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP5000故障类型: 代码现象: C0b60原因: 纸格支撑弹簧变形解决方案: 调整纸格支撑弹簧组件●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 图像质量现象: 图像有重叠现象(SED-KB-020153)原因: 定影清洁纸辊旋转量小于标准量解决方案: 升级固件●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di152/183故障类型: 电气现象: 开机面板无显示原因: U8未插到位解决方案: 重新将U8插到位●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di251/351页码,2/27故障类型: 打印现象: 设置部门管理密码后无法打印,取消设置密码,打印正常.原因: 未在打印属性中设定管理密码.解决方案: 在打印属性的菜单按钮上点击"JobManagement"项,然后用鼠标在"Security"的"Account Code"方框选中,输入所设的部门管理密码.最后点击"确定"按钮即可.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP4000故障类型: 电气现象: 故障代码C0000原因: 由清洁刮板收集的废粉,在废粉通道堆积,使废粉运送轴驱动齿轮传动阻尼增大,使主马达转动失效,出现代码C0000.解决方案: 维修员在更换废粉收集瓶时,应查看废粉收集通道是否畅通.如有废粉堆积在通道里,应及时清除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 电气现象: Vg调整值在执行F5操作后自动复位到0,产生模糊图像.(SED-KB-010292)原因: 使用旧的Firmware解决方案: 升级Firmware,在F5操作后检查感光鼓计数器并且在"Vg level"中输入正确的值.0-50小时:缺省/50-100小时:+1/100-200小时:+2.Sun Lu/Shg/mik●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 图像质量现象: 副本浅原因: 补粉马达损坏解决方案: 更换马达●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP6001故障类型: 副本质量现象: 副本有黑带原因: 使用酸性纸,酸性纸的主要成份"TalC"吸附到感光鼓表面使感光鼓的充电性能受到影响,进而影响副本质量.解决方案: 维修人员应向用户说明使用酸性纸的危害性,请用户使用中性纸.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 机械现象: 定影部卡纸(SED-KB-020016)原因: 定影组件驱动联结齿轮损坏导致卡纸解决方案: 更换齿轮Sun Lu/Shg/mik创建于: 2002/05/23●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di181故障类型: 图像质量现象: 打印和复印时,副本有黑条和黑块原因: 主冲电栅网内侧一勾未安装好解决方案: 将栅网装好●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AFR-13故障类型: 机械现象: 进纸处噪音.原因: 搓纸轮(4426-3128-02)及分离垫片(4408-0751-01)磨损.造成原稿搓纸时出现噪音.解决方案: 维修人员应对该搓纸轮及分离垫片进行定期清洁保养.当复印量已达到一定数量时,如发现搓纸轮及分离垫片磨损,应及时更换.更换上述搓纸轮及分离垫片后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 图像质量现象: 图像歪斜原因: 激光组件位置不良解决方案: 重新调整激光组件位置●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2010故障类型: 副本质量现象: 副本沿CD方向影像浓度与原稿比较偏淡.原因: 扫描架导轨,扫描架轴及轴承,扫描架驱动齿轮脏.解决方案: 清洁光学部相关部品.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP6000故障类型: 卡纸现象: 连续多张复印时出卡纸故障.原因: 纸路输纸传感器及同步轴传感器挡杆扭簧刚度不够.解决方案: 在连续多张复印时出卡纸故障,应通过技术维修模式查看卡纸故障是否发生在输纸部或同步轴部.如发生在上述部位,应主要检查传感器位置,挡杆是否磨损及扭簧刚度是否足够.上述扭簧材料早已更改.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: ST-213故障类型: 电气现象: 面板显示'将纸张从分页器上取出',无法消除.原因: 分页器中不分页模式接纸盘上的两块小薄膜片被纸屑污染,使分页器上接纸盘无纸探测传感器将该薄膜误测为纸张,从而在面板上显示"将纸张从分页器上取出"信息,且无法消除.解决方案: 清洁两块小薄膜片.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AFR-13故障类型: 电气现象: 输稿器断电且出故障代码C0020原因: 在抬起及合上输稿器时,对输稿器后部与主机连接的线束产生拉力,使线束内有关导线被拉断.进而造成输稿器断电,且出故障代码C0020.解决方案: 修复线束或更换该线束(4475-6801-01).●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2030故障类型: 副本质量现象: 副本影像模糊.原因: 因使用环境潮湿,使感光鼓表面受潮,进而影响鼓表面充电效果,使副本影像模糊.解决方案: 在雨季及天气潮湿情况下,开机时如副本影像模糊可以使用面板上的感光鼓防潮键,以提高鼓表面温度,进而保证副本质量.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 其它现象: 当双面器没有归位时单面卡纸故障无法复位(SED-KB-010430)原因: 使用旧的Firmware解决方案: 升级Firmware●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP2030故障类型: 副本质量现象: 选第二纸盒搓纸时,副本歪斜.原因: 第二纸盒搓纸轮损坏.(磨损)解决方案: 发生副本歪斜故障时,应查看纸张发生歪斜的部位.是处于搓纸部,同步轴,转/分组件部位还是纸张传送部位.针对不同部位进行检查.经查故障发生在搓纸部,搓纸轮损坏.更换后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 图像质量现象: 漏载体原因: 鼓轴位置不良解决方案: 按照美能达公司提供的操作指南,在鼓轴后端追加垫片●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP6001故障类型: 机械现象: 噪音原因: 光学部冷却风扇马达(M17)的叶片移到前部,使固定马达的螺钉与风扇叶片接触,进而产生噪音.解决方案: 在固定风扇马达(M17)的螺钉上安装E型圈,重新向后部方向调整马达叶片的位置.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 图像质量现象: 复印品有黑道原因: 充电架损坏解决方案: 更换●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di251/351故障类型: 机械现象: 卡纸,定影不良原因: 下定影辊损坏解决方案: 更换下定影辊●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 其它现象: 当选择"照片模式"为缺省模式后,开机后复印和打印仍然是"文本模式",直到重新选择照片模式.(SED-KB-010560)原因: 使用旧版本Firmware解决方案: 升级Firmware.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP3000故障类型: 其他现象: 分页器不工作原因: 分页器主板坏解决方案: 更换分页器主板●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2030故障类型: 副本质量现象: 副本输纸方向影像倍率不对原因: 机器调整模式中有关参数发生变化.解决方案: 当副本倍率不对时,应查看是与输纸垂直方向还是平行方向倍率不对.如垂直方向倍率不对,应检查固定灯架与钢丝绳的螺丝是否松动,灯架相对于钢丝绳位置是否发生变化.如灯架位置发生变化,应将其恢复到原始位置.还应将机器调整模式中的参数数值与前门上记录的调整数值相比较,查看是否有变化.如有变化,应将其恢复到前门上记录的数值.该机参数根据前门记录值重●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP3000故障类型: 副本质量现象: 副本脏原因: GEAR(18t)损坏解决方案: 更换齿轮●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP1083故障类型: 卡纸现象: 出纸口卡纸原因: 出纸感应器挡杆弹簧位置不正确.解决方案: 检查上定影辊分离爪是否脏或失效.出纸感应器PC53挡杆动作是否正常,弹簧位置是否正确.取出卡纸时,注意不要使挡杆及弹簧偏离位置.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP3000故障类型: 副本质量现象: 副本虚原因: 使用酸性纸解决方案: 更换复印纸●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP6000故障类型: 副本质量现象: 副本沿输纸方向有黑线.原因: 在纸张分离时,发动粉或碳粉落到感光鼓分离爪的端部.进而使其粘附在感光鼓表面,使刮板不能与鼓保持良好接触,造成副本沿输纸方向有黑线.解决方案: 1.更换感光鼓分离爪.2.在每次PM或CM时,对鼓分离爪进行清洁.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2080故障类型: 副本质量现象: 在副本上有碳粉留下的痕迹.原因: 清洁刮板的防漏胶片弯曲变形,造成刮板的碳粉漏到纸上.解决方案: EP2080及EP3000有影像控制功能.执行该功能时,会在感光鼓上产生黑带,用于AIDC感应器探测碳粉浓度.当刮板清洁这条黑带时,造成碳粉落到胶片上,引起胶片片弯曲.维修员应注意刮板的清洁保养.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP1054故障类型: 电气现象: C0F30原因: ATDC感应器损坏解决方案: 出现C0F30代码,如开关前门不能消除,应在开机状态下检查ATDC传感器对PWB-A是否有信号输出(主板上PJ10A-3与GND之间).如无输出,检查ATDC传感器和主板间的线束连接.如有信号输出(PJ10A-3与GND之间的电压处于DC0.5V和DC4.5V之间),可以判定PWB-A损坏.经维修员检查,ATDC传感器对主板PWB-A无输出,线束连接正常,判断ATDC传感器损坏.更换ATDC传感器.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP1054故障类型: 副本质量现象: 副本图像浓度高原因: HV1损坏解决方案: 图像浓度高时,应检查F8数值是否与前门记录的数值一致.如不一致,将其改为前门数值.如显影器内碳粉过多,应适当印几张黑板.如F8数值正常及显影器内碳粉比例也正常,再检查栅压及偏压数值是否正常.检查发现高压板HV1输出不稳定.更换高压板HV1.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 电气现象: PF115/C306/C306L中有纸,显示屏显示无纸(SED-KB-010050)原因: 纸张检测感应器通信不良解决方案: 升级固件(如果不行,更换感应器)●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP4000故障类型: 代码现象: C0200或副本有白带和黑带原因: 转分组件漏电及由高压板通向充电,转分电极的固定在机架上的端子塑料座漏电引起C0200及副本上出现白带和黑带故障.解决方案: 当天气潮湿时,维修员应注意对充电,转分组件及机架上端子塑料座的清洁保养工作.如转分电极间断性漏电,会造成副本有白带.更换固定在机架上的端子塑料座后,故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP3000故障类型: 代码现象: 出故障代码C0600原因: 马达控制板PWB-F损坏.解决方案: 该故障代码表示扫描驱动故障.应检查PWB-F板上的插头是否插好,牢固.用纸张将原位传感器PC81遮住,测量PWB-A上的PJ39-1与GND间的电压是否从DC5V变为DC0V,如是,应检查PWB-A及扫描钢丝绳是否过载,如否检查原位传感器PC81.如上述情况正常,应检查PWB-F板及扫描马达M4.经查马达控制板PWB-F损坏.更换后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di450/550故障类型: 机械现象: 定影部卡纸(SED-KB-020003)原因: 碳粉粘在定影导板处导致纸张起皱和卡纸解决方案: 清洁导板●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP5000故障类型: 电气现象: 在A4横送及倍率为100%状态下,扫描回程速度有时变慢.原因: 扫描驱动马达M2在扫描回程时不能正确读取马达驱动脉冲,因而不能在标准脉冲数内检测扫描原位,进而使回程速度变慢.如不定期清洁扫描架导轨及支撑轴,不适当添加润滑脂也会影响其扫描回程速度.解决方案: 1.将倍率从1改为0.999或1.001再检查扫描回程速度;2.对扫描架支撑轴及导轨进行清洁并适当添加润滑脂;3.更换M2(9314-1611-41) seal(1156-1505-01)及rail(1156-1315-01)后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2030故障类型: 电气现象: 出故障代码C0520.原因: 控制定影灯工作状态的可控硅开关SSR1损坏.解决方案: 在机器出C0520时,应查看在机器预热后,定影灯是否仍然亮.如是仍然亮,应检查主板PWB-A上的PJ7A-2和GND之间的电压是否保持DC0V.如是,应检查PWB-A主板,如否应检查SSR1.经检查发现SSR1损坏,更换后故障排除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP3000故障类型: 代码现象: C0910原因: 主板PWB-A损坏.解决方案: C0910代码表示第二纸盒纸张提升故障,可以通过技术维修模式'I/O'检查中'部件检查'项目检测PWB-A (IC3A)APB2的输出电平值是否正常来判断纸张提升限位传感器PC66是否失效.传感器被挡杆遮住输出电平值L, 没有遮住输出电平值应为H.如传感器正常,检查PWB-A板是否损坏.更换PWB-A板后,机器正常.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2050故障类型: 机械现象: 噪音原因: 噪音来自于定影部.由于定影温度较高,使长期处于较高温度下的出纸辊变形,因此在定影部产生噪音解决方案: 如机器在使用过程中出现噪音,应先查看噪音由机器的哪个部位引起,再检查相关部位零件是否处于正常状态.一般情况,噪音主要由风扇电机,齿轮传动及轴与轴承的相对转动引起.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: Di152/183故障类型: 图像质量现象: 复印品有黑条原因: 光路脏解决方案: 清洁●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AFR-13故障类型: 卡纸现象: 原稿卡纸原因: 输稿器出纸部与定位传感器对应的垫片(4426-3503-01)脏.当原稿通过时,传感器不能正常接收反射光,进而使该传感器不能正确检测原稿长度,造成卡纸故障.解决方案: 对垫片(4426-3503-01)进行清洁.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP5000故障类型: 副本质量现象: 副本沿送纸方向有黑线.原因: 使用纸屑多的复印纸时,在同步轴处的纸屑去除器清洁纸屑能力有限,使纸屑吸附在同步轴上,复印时纸屑粘附在清洁刮板上,刮板不能有效清洁残留在感光鼓表面的碳粉,从而使副本沿输纸方向有黑线.解决方案: 维修人员应定期清洁纸屑去除器,搓纸轮,同步轴及导纸板,才能有效降低机内纸屑量,保证良好的复印质量.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2010故障类型: 副本质量现象: 影像密度低原因: 发动粉受潮解决方案: 引起影像密度低的因素有:感光鼓老化,显影器内碳粉与发动粉比值,发动粉老化或受潮.在环境湿度高的情况下,发动粉受潮,充电电荷量增加使吸附到感光鼓表面的粉量减少,导致影像密度低.更换发动粉后,问题得以消除.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2080故障类型: 卡纸现象: 出纸部卡纸原因: 出纸部传感器挡杆动作不灵活,时序误差大,进而出现卡纸故障.解决方案: 重新设置机器出纸部传感器挡杆弹簧,使挡杆动作灵活,避免时序误差,进而消除出纸部卡纸故障.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP6000故障类型: 电气现象: 操作面板显示屏闪动.原因: PWB-B线路板损坏.解决方案: 出现显示屏闪动现象时,应检查操作面板与相关线路板,电源板的线束连接是否可靠,及相关线路板是否失效.经维修人员现场检查发现PWB-B板损坏,更换后机器恢复正常状态.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP1054故障类型: 电气现象: 副本影像浓度高原因: 高压板HV1损坏解决方案: 影像浓度高时,应检查F8数值是否与前门记录的数值一致.如不一致,将其改为前门数值.如显影器内碳粉过多,应适当印几张黑板.如F8数值正常及显影器内碳粉比例也正常,再检查栅压及偏压数值是否正常.检查发现高压板HV1输出不稳定.更换高压板HV1●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AF-5故障类型: 其他现象: 使用送稿器时,原稿背面有搓纸轮留下的印记.原因: 多张原稿被搓进防多张传送垫板处,造成原稿上的碳粉粘附到原稿背面.解决方案: 向下调整第一分离挡板,调整第二分离挡板与分离轮间隙.防止多张原稿被输送到传送垫板部位.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP2030故障类型: 副本质量现象: 副本影像沿输纸方向被拉长.原因: 显影器磁辊两端间隙轮磨损,造成磁辊与感光鼓间隙减小,进而影响副本质量.解决方案: 更换显影器磁辊两端间隙轮.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 打印现象: 打印出现乱码原因: 打印电缆超长解决方案: 更换打印电缆●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: EP1054故障类型: 副本质量现象: 副本部分发虚原因: 间隙轮磨损解决方案: 对于复印品质量,一般先检查感光鼓上的影象是否正常.如鼓上影像正常,应考虑纸张是否受潮,转分是否漏电,转分电极丝是否脏.复印量较大时,检查间隙轮是否磨损.如发现间隙轮磨损,更换磁辊两端的间隙轮,故障解决.●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●型号: AFR-13故障类型: 卡纸现象: 原稿放在输稿器输纸盘时,按主机复印键,输稿器不搓纸.原因: AFR-13主板PWB-A损坏.解决方案: 在发生输稿器不搓原稿故障时,如面板显示纸张尺寸不符信息时,说明输稿器相对主机位置不正确.当面板不显示任何信息时,应检查输稿器与主机连接的相关线束,输稿器主板PWB-A,搓纸部传感器.经查输稿器主板PWB-A损坏.更换后机器回复正常状态.FengJun Wang/Shg/mik创建于:2002-12-20●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 机械现象: 混合原稿模式,使用FN-503双面复印,双面器可能卡纸(SED-KB-010053)页码,20/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...原因: 使用旧的Firmware解决方案: 升级FirmwareSun Lu/Shg/mik创建于: 2002/05/23●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP3000故障类型: 电气现象: 原稿尺寸检测功能失效原因: 原稿尺寸自动检测传感器线路板损坏.解决方案: 如原稿尺寸检测功能失效,先进入技术维修模式,选择F7模式进行自动检测.检测后,如仍然不能实现该功能,在配有送稿器时,可以通过查看技术维修模式中自动送纸功能是处于' 公制/英制'状态还是'公制'状态.如处于'公制'状态,应将其改为'公制/英制'状态.如经过上述检测后,仍然不能恢复该功能,应检测线束连接,传感器及传感器线路板.ming pan/WM/minoltachina创建于:2002-05-08●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di251/351故障类型: 其它现象: 在高湿度地区,当预热后纸张立即输出,可能会定影不良(SED-KB-010213)原因: 湿度高解决方案: 等待十分钟Sun Lu/Shg/mik创建于: 2002/07/11●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550页码,21/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...故障类型: 机械现象: 感光鼓转动产生噪音(SED-KB-010388)原因: AIDC导板和感光鼓的一个角发生接触解决方案: 重装时让导板和感光鼓之间产生0.5mm间隙Sun Lu/Shg/mik创建于: 2002/05/23●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP1054故障类型: 副本质量现象: 白版原因: 转分电极座漏电解决方案: 副本白版问题涉及到的部品有:充电架,转分电极组件及高压HV1.维修时,先拆下充电架,转分电极组件,查看是否受潮.如充电架或转分电极座受潮,就会导致副本白版现象.现场检查发现由于转分电极座漏电造成白版故障.更换转分电极座.ming pan/WM/minoltachina创建于:2002-03-26●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP6000故障类型: 卡纸现象: 连续多张复印时出卡纸故障原因: 纸路输纸传感器及同步轴传感器挡杆扭簧刚度不够.解决方案: 在连续多张复印时出卡纸故障,应通过技术维修模式查看卡纸故障是否发生在输纸部或同步轴部.如发生在上述部位,应主要检查传感器位置,挡杆是否磨损及扭簧刚度是否足够.上述扭簧材料早已更改.ming pan/WM/minoltachina创建于: 2002-07-08页码,22/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152f/183f故障类型: 电气现象: 主机开机后网卡没有打开(SED-KB-020138)原因: 可能发生解决方案: 重新开关机Sun Lu/Shg/mik创建于: 2002/06/28●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 无电源现象: F/W下载后主机开机无电源(SED-KB-010495)原因: 不正确的固件升级操作导致故障发生解决方案: 参考技术情报:SED-TI-01053Sun Lu/Shg/mik创建于: 2002/05/21●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 图像质量现象: 副本纸头黑原因: 转印导板调整位置偏高,机器后部转印架上有碳粉污渍解决方案: 调整转印导板位置,调高分离电压值,清洁机器Sun Lu/Shg/mik创建于: 2002/07/22●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列页码,23/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...型号: Di152/183故障类型: 机械现象: 新机安装有异响原因: IU组件未装到位解决方案: 重装IU组件Sun Lu/Shg/mik创建于: 2002/09/13●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 图像质量现象: 副本图像上有污点原因: 废粉薄膜变形解决方案: 更换废粉薄膜Sun Lu/Shg/mik创建于: 2002/08/19●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di450/550故障类型: 电气现象: 翻转部卡纸或出C-11FE/C-1334(SED-KB-010051)原因: 双面复印时翻转进入感应器通信不良解决方案: 升级Firmware.Sun Lu/Shg/mik创建于: 2002/05/22●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP5000故障类型: 代码现象: C0b60原因: 两片纸格和PWB-A损坏,使纸格移动失效页码,24/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...解决方案: 更换PWB-A,纸格ming pan/WM/minoltachina创建于:2001-09-13●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: AFR-13故障类型: 卡纸现象: 原稿被折角输出.原因: 原稿停止位置相对原稿横向标尺方向产生偏离.解决方案: 通过调整送稿器AFR-13上的原稿传送导纸板的位置,重新确定原稿停止位置,使其停止位置相对横向标尺方向正确定位.这样传送原稿时,原稿边缘不致与相关部件发生干涉,从而防止原稿被折角.ming pan/WM/minoltachina创建于:2002-04-10●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 图像质量现象: 副本中部浅原因: 由于补粉传动杆断,无法补粉解决方案: 更换补粉杆Sun Lu/Shg/mik创建于: 2002/08/19●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: DIALTA数字办公系列型号: Di152/183故障类型: 电气现象: 出代码C0500原因: 热保险不良解决方案: 更换页码,25/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...Sun Lu/Shg/mik创建于: 2002/10/21●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: EP1054故障类型: 副本质量现象: 副本黑条原因: 在显影盖板薄膜片上有杂质,导致新机安装时感光鼓损伤.解决方案: 因国内运输的因素,在新机安装前维修员在开机前应先将显影组件取出,检查是否有杂质落在显影组件上及螺钉是否松动.ming pan/WM/minoltachina创建于:2002-04-10●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: S-209故障类型: 卡纸现象: 分页器内卡纸原因: 分页器页片端部与螺旋轴接触的销子断裂,使页片不能移动,进而造成卡纸故障.解决方案: 应注意检查螺旋轴上的螺旋槽内是否有杂质,并应定期清洁.重新安装页片后故障排除.FengJun Wang/Shg/mik创建于: 2002/09/10●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: AFR-13故障类型: 机械现象: 原稿多送原因: 固定第1,第2纸张分离挡板的扳金件弯曲变形,造成第2纸张分离挡板上翘,与分离挡块干涉,进而使挡块向上翘起.这样,当送稿器搓纸张时,页码,26/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...就会出现原稿多送现象.解决方案: 用砂纸将分离挡块上面对第2纸张分离挡板的斜面磨掉部分塑料,使两零件间不会发生接触现象.从而防止原稿多送的现象.ming pan/WM/minoltachina创建于: 2002-05-13页码,27/272003-1-7file://C:\Documents%20and%20Settings\qiang\Local%20Settings\Temp\~hh...器不能正常检测,面板显示输稿器处于开启状态.解决方案: 出现这类故障时,应先查看输稿器相对主机的安装位置及输稿器与稿台玻璃的间隙.如安装位置及相对间隙不正确,应及时加以调整.如上述情况正常,检查磁力传感器S108极其连线是否正常,经查插头连接线束松动,重新连接后故障排除.FengJun Wang/Shg/mik创建于:2002-11-25●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●类型: CS-PRO复印机系列型号: PF-5D故障类型: 代码现象: C0d00,双面器内前后挡纸导板原位检测有效原因: 双面器内过多的纸屑造成纸张前后挡纸导板传动机构阻尼增大,使导板不能按时序返回原位,出现故障代码解决方案: 当电源开关打开,前门开关,双面器被拉出后再推入机器内,取消双面复印模式时,双面器内前后挡纸导板传动机构都要进行导板原位检测,使导板返回原位.平时应注重双面器内的清洁,及时清除机器纸屑.ming pan/WM/minoltachina。

柯尼卡美能达复印机常见故障及解决方法症状解决方法全白/白道/白点1：先复印一张在鼓粉盒组件低转印处停下来，观察鼓粉盒组件上是否有图像，如果有图像，表示转印/分离电极丝断或转印架漏电，更换转印电极座和高压电极座。

2：如果鼓粉盒组件上没有图像，更换充电架或高压板。

3：检查显影仓是否杂质过多，如果是，请清理杂质或更换发动碳粉（载体）。

黑线/黑道1：请检查刮板是否磨损或老化，是：更换刮板2：鼓粉盒组件是否划伤，是：更换鼓粉盒组件3：曝光灯是否老化，是：更换曝光灯4：原稿盖板漏光，请将原稿盖好5：原稿玻璃划伤，请更换原稿玻璃全黑/黑底/黑点1：先检查曝光灯是否有老化或者不亮，如果是不亮，或老化；更换曝光灯或灯控板或灯保险。

2：鼓粉盒组件是否老化，如果是，请更换鼓粉盒组件3：鼓粉盒组件是否击穿，是：更换鼓粉盒组件4：原稿玻璃是否有污点，是：清洁原稿玻璃5：废粉过多，清理废粉上纸卡纸转印卡纸定影卡纸1：检查搓纸轮是否磨损，是清洁或更换2：检查搓纸离合器是否损坏，是更换离合器3：检查传输辊是否脏或损坏，是清洁或更换4：转印电极丝是否断，是更换电极丝或转印架5：检查送纸离合器是否磨损，是更换送纸离合6：真空皮带老化，更换空皮带7：主电机、驱动齿轮组磨损，更换电机或齿轮组8：定影辊老化或磨损，是更换辊或定影组件9：齿轮、轴套磨损老化，是更好齿轮或轴套10：分离爪老化、坏或支架损坏，是更好齿轮或轴套底灰1：请检查是否使用劣质碳粉，是：更换载体和原装碳粉2：请检查载体和鼓粉盒组件是否老化。

是：更换载体和鼓粉盒组件3：请检查高压板是否损坏，是：更换高压电源板4：请检查定影辊是否老化，是：更换定影辊重影/移位1：请检查定影辊是否老化，是：更换定影辊2：刮板是否老，是：更换刮板3：反光镜移位，调整反光镜4：反光镜正反安装错误，请将正确安装反光镜5：镜头移位，请调镜头或更换镜头或调整参数C0100 1：主电机损坏或磨损，请更换主电机2：驱动主电机齿轮组磨损，更换驱动齿轮3：主板损坏，更换主板C0400/C0410/C04 20 1：曝光灯老化，更换曝光灯2：曝光灯保险烧坏，更换灯保险3：灯控板损坏，更换灯控板4：扫描扁览、扫描线损坏，更换扫描线和扁览5：主板坏、更换主板C0500/C0510/C05 20 1：定影灯坏或老化，更换定影灯2：热敏电阻或热敏开关坏，更换热敏开关和电阻3：使用代用热辊，更换原装热辊4：定影热辊老化，更换热辊5：可控硅坏，更换可控硅6：主板坏，更换主板7：定影组件坏，更换定影组件美能达163复印机如何换载体第一，打开侧门，拆除鼓组件上两个固定螺丝，取出鼓组件；第二，拆除鼓架上五个螺丝，分离鼓组件为上下两部分，即鼓架和显影仓；第三，拆除显影仓盖子上三个银白色螺丝，倒出旧载体并完全清空旧载体；第四，倒入新载体，完全组合鼓架和显影仓后装后机器，取下碳粉瓶，接通复印机电源，进入维修模式运行ATDC Auto Adjust ，时间四分钟左右，数值135-155。
