燃气管道严密性试验验收单

5 ,室内燃气管道与设备安装验收规程1范围1.1本标准规定了室内燃气管道与设备的安装、验收技术要求。

1.2本标准适用于室内燃气管道与设备的安装、验收。

2室内燃气管道与设备的安装2.1如管道内为焦炉燃气，则引入管坡度不得小于3%。

，并应坡向户外来气管道，埋深必须在冰冻线以下。

2.2室内燃气管道均采用镀锌钢管，零部件使用黑铁件不得大于 25%。

2.3室内燃气管道上的阀门：当管径为15—70mm时，采用旋塞阀或球阀，管径在80毫米以上（包括80）时，采用球阀或蝶阀，胶管与灶具软接处用单头燃气旋塞，与额定流量3m7h以下的皮膜表进口相接时，用球阀。

2.4如管道内为焦炉燃气，则室内水平管道应保持3%。

坡度，分别由燃气表坡向灶具和立管。

2.55燃气管道与墙面净距，当管径小于25mm时，应不小于30mm；管径在25mm—50mm时，应不小于50mm；管径大于50mm时，应不小于70mm,但不大于120mm。

2.6明支管应用托架、卡子固定，其支架间距不大于表1. 2. 1规定。

支架间距表 1. 2. 1在管道弯头附近和长度超出1米的接灶水平管上，均应增设托架一个。

2.7水平管道安装高度应符合下列要求：a、在楼梯间内不低于2米；b、在厨房内一般不低于1. 8米；c、水平管距楼板不少于150毫米。

2.8室内燃气管距其它管线净距：a、与电缆引入管的进线箱水平净距不小于300毫米，交叉净距不小于30毫米；b、主立管与水池净距不小于200毫米；c、与给水管、排水管、暖气管道的水平净距不得小于100毫米, 交叉垂直距离不小于10毫米。

2.99管道穿墙和穿楼板时加设的套管应符合下列要求：a、穿墙套管两端须与墙面对齐，穿过楼板、地板及楼梯平台时, 套管应高出地面5厘米；b、装在套管内的燃气管不准有接头，燃气管与套管的空隙用沥青油麻填塞，热沥青封口，套管与墙、楼板的空隙用水泥砂浆堵塞抹平；c、套管尺寸见表1.2. 2表 1. 2. 22. 10管径W50毫米的管道采用丝扣连接，并应留有1〜3扣。

蓝山小镇燃气工程竣工验收资料（申报样本）工程名称：蓝山小镇燃气工程建设单位：富通房地产有限公司施工单位：北京燃气集团设计单位：监理单位：山东富尔工程咨询管理有限公司二◦◦七年十月二十三日燃气工程资料目录工程开工/复工报审表工程名称：百合园天然气庭院管网建设项目致：玉门油田威尔工程监理有限公司我方承担的百合园天然气庭院管网建设工程，已完成了以下工作，具备了开工/复工条件，特此申请施工。

附件：1.开工报告2.（证明文件）施工单位：青岛世通建筑安装工程公司项目负责人：日期：审查意见：监理单位：玉门油田威尔工程监理有限公司监理工程师：日期：（说明：开工前申报）燃气工程开工报告建设单位：中石油昆仑燃气有限公司酒泉分公司施工组织设计、施工方案审核表I 有二无附页总承包单位名称：审核人：审核日期:监理单位审批意见：满足工程要求，同意按方案组织施工•审批结论：—同意II修改后报—重新编制监理单位：玉门油田威尔工程监理有限公司审核人：审核日期：图纸会审记录设计变更记录工程材料/构配件/设备报审表致：山东富尔工程管理咨询有限公司我方于2006 年6 月3 日进场的工程材料/构配件/设备数量如下（见附件）。

现将质量证明文件及自检结果报上，拟用于下述部位：室外和室内燃气管安装工程请予以审核。

附件：1、材料、设备进场验收记录2、产品合格证、材质单、检测报告3、自检结果施工单位：中原燃气公司项目负责人：施工日期：2006.6.3.审查意见：经检查上述工程材料/构配件/设备，符合/不符合设计文件和规范的要求，准许进场, 同意/不同意使用于拟定部位。

监理单位：山东富尔工程咨询管理公司监理工程师：宫正日期：2006.6.4.说明：材料，设备进场后自检合格报监理验收材料、设备进场验收记录复印件（或抄件）贴条（复印件粘贴处A4纸证件附页后合格证贴条（合格证粘贴处A4纸证件附页后）合格证铜球阀Q11F-16T DN152007-11-5设备开箱检查记录阀门试验报验申请表工程名称：蓝山小镇燃气工程致：山东富尔工程管理咨询有限公司我单位已完成阀门水压试验__________ 工程，现报上该工程报验申请表，请予以审查和验收。

燃气管道严密性试验记录（一）之一
燃气管道严密性试验记录（一）之二
0.14MPa压325×7
219×6
42 159×6 mm
试验表43 工程名称：××市××路燃气工程××年 1 月18
试验表
43
工程名称：××路（××路-××路）低压煤气管道工程××年1月18
燃气管道强度试验记录之一试验表44
×6
燃气管道强度试验记录之二试验表44
×7
燃气管道通球试验记录试验表45 219×6
钻孔桩记录汇总表
施记表8
混凝土浇筑记录
之一施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录之二施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录之三施记表17
施工项目技术负责人李五（签名）填表人刘四（签名）
混凝土浇筑记录
之四施记表
17
注：本记录每浇筑一次混凝土，记录一张。

施工项目技术负责人×××填表人×××。

阀门强度及严密性测试记录
设备隐蔽工程验收记录
系统清洗试验记录
灌水试验记录
消防管道、燃气管道压力试验记录
排水干管通球试验记录
单位(子单位)工程竣工验收记录统表—1
单位(子单位)工程质量控制资料和查记录(表一) 统表—2—1
单位(子单位)工程质量控制资料和查记录(表二) 统表—2—2
单位(子单位)工程安全和功能检验资料核查
及主要功能抽查记录
注:抽查项目由验收组协商确定.
单位(子单位)工程观感质量检查记录
注：质量评比为差的项目，应进行返修。

子洲顺祥天然气有限责任公司室外燃气安装工程技术质量验收标准为了加强我公司室外工程施工质量管理，根据国家燃气安装工程行业规范规定，细化了室外燃气安装工程技术质量和验收标准。

一、范围1.本标准对室外燃气管道安装、技术与验收进行要求。

2.本标准适用于本公司燃气安装工程。

二、引用标准《城镇燃气输配工程施工及验收规范》CJJ33-2005《现场设窗、工业管道焊接工程施工及验收规范》GBS0236-98 《城镇燃气设计规范》GB50028-2006三、施工1．土方工程（1）、管道沟槽应根据设计规定的平面位置和标高开挖。

（2）、管沟沟底宽度和工程土方尺寸，应根据现场实际情况和管道敷设方法确定，也可按下列要求确定：沟底宽度尺寸沟槽深度（3）、沟底遇有废弃构筑物、硬石、木头、垃圾等杂物时必须清除，并应铺一层厚度不小于0.15m的沙土或素土，整平压实至设计标高。

2、回填与地面恢复（1）、回填前，必须将槽底施工遗留的杂物清除干净。

（2）、不得采用冻土、垃圾、木材及软性物质回填，管道两侧及管顶以0.5m内的回填土，不得含有碎石、砖块等杂物，且不得采用死土回填。

（3）、未经管道吹扫、压力试验须回填时，必须将管道接口露出，待压力试验完成后全部回填。

（4）沟槽回填时，应先回填管底局部量，在回填管道两侧。

（5）、回填土应分层压实，每层虚铺厚度宜为-0.3m，管道两侧及管顶以上0.5m内的回填土必须采用1.2m压实，管顶0.5m以上的回填土采用小型机械压实，每层虚铺厚度宜为-0.4m。

（6）、回填地面的基础和修复地面材料的性能不应低于原基础和地面材料。

3、警示带敷设（1）、埋地燃气管道的沿线要敷设警示带，警示带敷设前应将敷设面压实，并严整地敷设在管道的正上方，距离顶的距离宜为-0.5m。

（2）、警示带宜采用黄色聚乙烯等不易分解的材料并印有明显牢固的警示语，字体不宜小于100mm×100mm。

4、管道敷设（1）、直径在90mm以上的聚乙烯燃气管材，管件连接可采用热熔对接连接或电熔连接，直径小于90mm的管材及管件宜使用电熔连接。

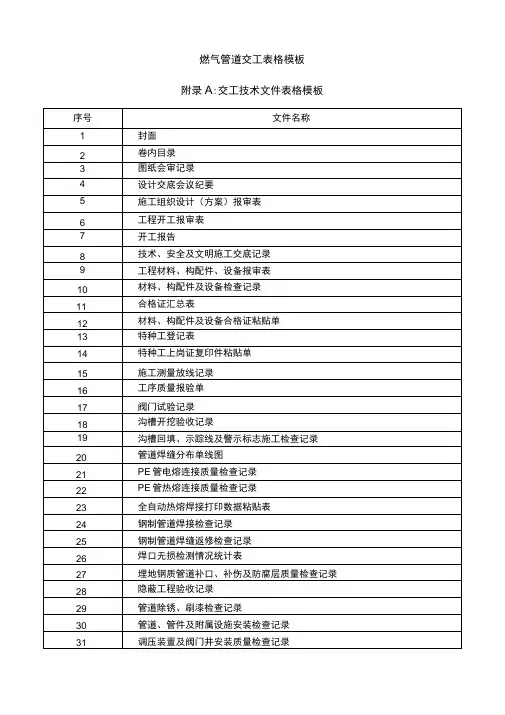

燃气管道交工表格模板附录A:交工技术文件表格模板工程名称：工程编号: 卷 名: 归档时间： 保存期限:施工单位（盖章）：监理单位（盖章）：建设单位（盖章）：签字： 签章： 签字：日期:日期:年 月 日日期：年 月 日年 月 日工程名称 会审地点 图纸会审记录工程编号 （共 页）会审时间项目 情况序号 会审意见会审确定 1 设计方案中的燃气设施、设备布置是否符合业主单位的用气需求。

是口 否口 :2设计方案是否可行、经济合理、便于后期安装操作、维修。

是口否口「 会审 意见3气源引入方案是否切实可行，预留燃气管道是否合理。

是口否口4燃气管道、燃气管件、燃气调压器、燃气计量表具、支架等燃气设记录 施、设备选型是否合理。

是口 否口5燃气管道、燃气管件、燃气调压器、燃气计量表具、支架等燃气设是口 否口施、设备，在设计图纸中设计的位置是否科学、合理。

6其他：是口 否口与会 人员 单位名称姓名本项目中的职责会审范围 参加会审人员施工单位 监理单位设计单位建设单位业主单位年 月曰 年 月曰 年 月曰 年 月曰 年 月曰设计交底会议纪要1、设计意图、设计特点、设计工艺布置与工艺要求介绍;2、设计图纸预留孔洞、管位等设置正确且符合业主单位要求;3、设计图纸内的燃气管线与业主单位建设的其他管线或设备或建构筑物安全间距符合规范要求，且施工过程中竣工验收前，业主单位应确保燃气管线与其他管线或设备或建构筑物的安 全间距;4、设计内容满足业主单位的生产、检修需求;5、施工过程中燃气管线遭遇第三方破坏时，由业主单位承担相关维修费用;其他:设计单位施工单位监理单位建设单位业主单位年 月曰 年 月曰 年 月曰 1年 月曰 年 月曰工程名称 工程编号 交底地点 交底范围交底时间施工组织设计（方案）报审表工程名称:工程编号:我方已根据施工合同及其他有关规定完成了的施工组织设计（方案）编制，本次申报内容系第次申报，申报内容已经我公司技术负责人审查批准，请予以审查。

燃气管道的检验与试验作业指导书1、焊缝质量检验管道施焊后必须对焊缝进行检查，检查前应将渣皮、飞溅物清理干净。

外观检查应在无损探伤、强度试验及严密性试验之前进行；焊缝表面质量不得低于GB50236焊缝外观质量III级的要求，具体要求如下：焊缝表面及热影响区不得有表面裂纹、表面气孔、表面夹渣和熔合性飞溅；焊缝的咬边或表面凹陷深度不得大于0.5mm；宽度不得大于焊缝全长的10％，且小于l00mm焊缝应光洁，宽窄应均匀整齐。

焊缝宽度应超过坡口边缘1.0㎜-2.0㎜；焊缝加强高度转动管子的焊接为1.5㎜-2.0㎜,不应大于管道壁厚的30%；固定管子的焊接为2.0㎜-3.0㎜,不应大于管道壁厚的40%；焊缝接头坡口错位小于0.25倍壁厚，且不大于1㎜；焊口平直度在壁厚不大于10㎜时，为0.2倍的壁厚。

焊缝内部质量检验可采用射线探伤或超声波探伤，探伤在强度试验与严密性试验之前进行，焊缝内部质量不得低于GB50236的III级。

管道焊缝无损探伤的数量，应按设计规定进行。

如设计无规定时，抽查数量不应少于焊缝总数的15％：庭院管道直径不大于100mm，采用手工钨极氩弧焊打底焊接时，在焊缝质量稳定的情况下，抽查数量不得少于焊缝总数的5％对于穿越铁路、公路、河流、城镇主要干道的管道焊缝必须进行100%的无损探伤。

抽查焊缝中，不合格者超过30％时，应加倍探伤，若加倍探伤不合格时，则须全部探伤。

对不合格的焊缝，必须返修，返修后须按原规定进行探伤。

2、管道强度试验与严密性试验燃气管道的强度试验与严密性试验由局部和整体性试验组成，局部性试验，一次试验长度宜为1km--3km，整体性试验在管道全部安装完后进行。

燃气管道安装完毕，在试验前应进行吹扫，试验与吹扫介质宜采用压缩空气。

管道吹扫应满足以下要求：吹扫口设在开阔地段并加固；介质在管内实际流速不低于20m／S：吹扫管道的长度应根据吹扫介质、压力和气量来确定，不宜超过2．0--3．0km；吹扫时的最高压力不宜超过管道的强度试验压力；调压设施不得与管道同时吹扫；吹扫应反复进行数次，直到管道内无杂质的碰撞声和水流声，连续10分钟无铁锈、尘土、水份及其它污物，确认吹净为止，同时做好记录。

城镇燃气试验与验收规范1.1 一般规定1.1.1 管道安装完毕后应依次进行管道吹扫、强度试验和严密性试验。

1.1.2 燃气管道穿（跨）越大中型河流、铁路、二级以上公路、高速公路时，应单独进行试压。

1.1.3 管道吹扫、强度试验及中高压管道严密性试验前应编制施工方案，制定安全措施，确保施工人员及附近民众与设施的安全。

1.1.4 试验时应设巡视人员，无关人员不得进入。

在试验的连续升压过程中和强度试验的稳压结束前，所有人员不得靠近试验区。

人员离试验管道的安全间距可按表1.1.4确定。

表1.1.4安全间距1.1.5 管道上的所有堵头必须加固牢靠,试验时堵头端严禁人员靠近。

1.1.6吹扫和待试管道应与无关系统采取隔离措施，与已运行的燃气系统之间，必须加装盲板且有明显标志。

试验完成后应做好记录，并由有关部门的签字。

1.1.7试验前应按设计图检查管道的所有阀门，试验段段必须全部开启。

1.1.8在对聚乙烯管道或钢骨架聚乙烯复合管道吹扫及试验时，进气口应采取油水分离及冷却等措施，确保管道进气口气体干燥，且其温度不得高于 40℃；排气口应采取防静电措施。

1.1.9试验时所发现的缺陷，必须待试验压力降至大气压后进行处理，处理合格后应重新试验。

1.2 管道吹扫1.2.1 管道吹扫应按下列要求选择气体吹扫或清管球清扫：1. 球墨铸铁管道、聚乙烯管道、钢骨架聚乙烯符合管道和公称直径小于 100 mm或长度小于 100 m的钢质管道，可采用气体吹扫。

2. 公称直径大于或等于100 mm的钢质管道，宜采用清管球进行清扫。

1.2.2 管道吹扫应符合下列要求：1.吹扫范围内的管道安装工程除补口、涂漆外，已按设计图纸全部完成。

2.管道安装检验合格后，应由施工单位负责组织吹扫工作，并应在吹扫前编制吹扫方案。

3. 应按主管、支管、庭院管的顺序进行吹扫，吹扫出的脏物不得进入已合格的管道。

4. 吹扫管段内的调压器、阀门、孔板、过滤网、燃气表等设备等不应参与吹扫，待吹扫合格后再安装复位。

5.5 工业炉、燃气锅炉及冷热水机组供燃气系统安装的检验5.5.1 用气设备为通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合产品说明书或设计文件的规定。

检验方法：检查设备铭牌、产品说明书和设计文件。

5.5.2 用气设备为非通用产品时，其燃气、自控、鼓风及排烟等系统的检验应符合下列规定：1 燃烧器的供气压力，必须符合设计文件的规定；2 用气设备应符合现行国家标准GB 50028 的规定；3 检验方法：检查设备铭牌、产品说明书和设计文件。

5.5.3 设置在半地下室、地下室的用气设备的检验应符合现行国家标准GB 50028 的有关规定。

检验方法：检查设备铭牌、产品说明书和设计文件。

5.6 烟道的检验5.6.1 烟道的设置及结构的检验必须符合用气设备的要求或符合设计文件的规定。

检验方法：观察和查阅设计文件。

5.6.2 烟道抽力应符合现行国家标准GB 50028 的有关规定。

检验方法：压力计测量。

5.6.3 防倒风装置（风帽）应结构合理。

检验方法：观察和查阅有关资料。

5.6.4 水平烟道的长度应符合现行国家标准GB 50028 的有关规定。

检验方法：观察、尺量和查阅设计文件。

5.6.5 水平烟道应有0.01 坡向用气设备的坡度或符合设计文件规定的坡度。

检验方法：观察和用水平尺测量。

5.6.6 用镀锌钢板卷制的烟道的检验应符合下列规定：1 卷缝均匀严密，烟道顺烟气流向插接，插接处没有明显的缝隙，没有明显的弯折现象；2 检查数量：居民用户抽查20%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察。

5.6.7 用钢板铆制的烟道的检验应符合下列规定：1 铆接面平整无缝隙，铆接紧密牢固，表面平整，铆钉间隔合理，排列均匀整齐；2 检查数量：居民用户抽查60%，但不少于5 处，商业及工业用户为全部；3 检验方法：观察和手检。

5.6.8 用非金属预制块砌筑的烟道的检验应符合下列规定：1 预制块间粘合严密、牢固，表面平整，内部无堆积的粘合材料；2 检查数量：居民用户抽查10%，但不少于2 处，商业及工业用户为全部；3 检验方法：观察和手检。
