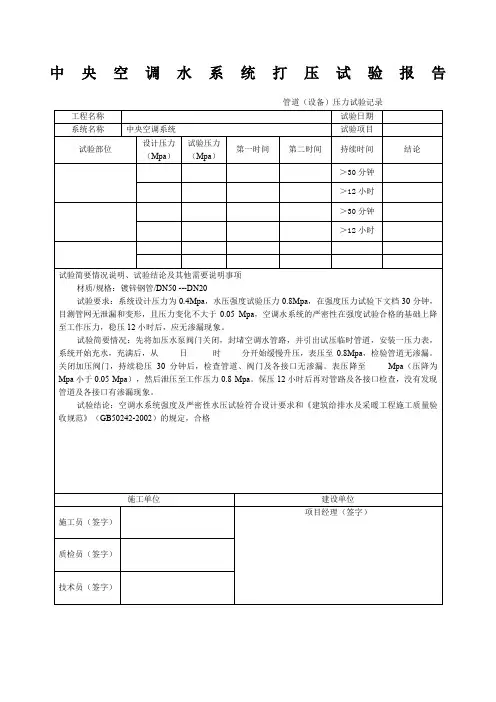

空调水管道系统严密性试验记录

4.5.3.3 水系统管道强度试验、严密性试验记录Ⅰ基本要求和内容（1）水系统管道强度试验和严密性试验包括冷（热）水、冷却水和阀门的强度及严密性试验，以及管道系统冲洗记录和冷凝水管道系统充水记录。

（2）水系统管道安装前，应清除内部污垢和杂物，系统安装完毕后，应进行系统冲洗。

冲洗、排污合格（目测：以排出口的水色和透明度与入水口对比相近，无可见杂物），再循环试运行2h以上，且水质正常后才能与制冷机组、空调设备相贯通。

系统冲洗记录填写在质控（通）表4.5.3－8上。

（3）阀门安装前应进行强度试验及严密性试验。

试验应以每批（同牌号、同规格、同型号）数量中抽查20％，且不少于1个，对于工作压力大于1.0MPa及在主干管上起切断作用的阀门，应逐个进行强度和严密性试验，强度试验压力为公称压力的1.5倍，持续时间不少于5min；严密性试验压力为阀门公称压力的1.1倍，持续时间应符合下表的规定, 试验情况填写在质控（水）表4.2.3－1上。

阀门压力持续时间时，应符合下列规定：1）冷热水、冷却水系统试验压力，当工作压力小于等于1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。

2）对于大型或高层建筑垂直位差较大的冷（热）媒水、冷却水管道系统宜采用分区、分层试压和系统试压相结合的方法。

一般建筑可采用系统试压方法。

分区、分层试压：对相对独立的局部区域的管道进行试压。

在试验压力下，稳压10min，压力不得下降，则强度试验压力为合格；再将系统压力降至工作压力，在60min内压力不得下降、外观检查无渗漏则严密性试验为合格。

系统试压：在各分区管道与系统主、干管全部连通后，对整个系统的管道进行系统的试压。

试验压力以最低点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。

压力试验升至试验压力后，稳压10min，压力下降不得大于0.02MPa，则强度试验为合格；再将系统压力降至工作压力，外观检查无渗漏则严密性试验为合格。

空调水系统安装检验批质量验收记录（Ⅱ）(非金属管道)注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按系统、区域、施工段划分为若干个检验批。

三、GB50243-2002规范摘要主控项目9.2.1 空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。

检查数量：按总数抽查10%，且不得少于5件。

检查方法：观察检查外观质量并检查产品质量证明文件、材料进场验收记录。

9.2.2 管道安装应符合下列规定：1 通风与空调工程中的隐蔽工程，在隐蔽前必须经监理人员验收及认可签证。

2 焊接钢管、镀锌钢管不得采用热煨弯。

3 管道与设备的连接，应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。

柔性短管不得强行对口连接，与其连接的管道应设置独立支架。

4 冷热水及冷却水系统应在系统冲洗、排污合格（目测：以排出口的水色和透明度与入水口对比相近，无可见杂物），再循环试运行2h以上，且水质正常后才能与制冷机组、空调设备相贯通。

5 固定在建筑结构上的管道支、吊架，不得影响结构的安全。

管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20～50mm，并不得将套管作为管道支撑。

保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。

检查数量：系统全数检查。

每个系统管道、部件数量抽查10%，且不得少于5件。

检查方法：尺量、观察检查，旁站或查阅试验记录、隐蔽工程记录。

9.2.3 管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。

当设计无规定时，应符合下列规定：1 冷热水、冷却水系统的试验压力，当工作压力小于等1.0MPa时，为1.5倍工作压力，但最低不小于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa。

阀门强度及严密性测试记录
设备隐蔽工程验收记录
系统清洗试验记录
灌水试验记录
消防管道、燃气管道压力试验记录
排水干管通球试验记录
单位(子单位)工程竣工验收记录统表—1
单位(子单位)工程质量控制资料和查记录(表一) 统表—2—1
单位(子单位)工程质量控制资料和查记录(表二) 统表—2—2
单位(子单位)工程安全和功能检验资料核查
及主要功能抽查记录
注:抽查项目由验收组协商确定.
单位(子单位)工程观感质量检查记录
注：质量评比为差的项目，应进行返修。

制冷空调水管道强度试验严密性试验记录4.5.3.1 制冷管道严密性试验记录Ⅰ基本要求和内容（1）制冷管道严密性试验记录包括制冷剂管道系统的清洗吹污记录、气密性试验记录、真空试验记录、系统检漏记录以及灌注制冷剂记录。

（2）制冷设备的各项严密性试验的技术数据应符合设备技术文件的规定。

对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性试验、真空试验和充注制冷剂检漏试验，然后才能灌注制冷剂，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。

（3）制冷管道安装完毕后，必须用0.5～0.6MPa的干燥压缩空气或氮气按系统顺序反复进行吹扫，并在排污口设靶检查，直至无污物为合格。

清洗吹污情况填写在质控（通）表4.5.3－1上。

（4）制冷管道吹扫洁净后，应进行气密性试验，试验压力应符合设计或设备技术文件的规定。

试验情况填写在质控（通）表4.5.3－2上。

（5）抽真空试验应在气密性试验合格后进行，制冷系统的抽真空试验应符合设备技术文件的规定。

试验情况填写在质控（通）表4.5.3－3上。

（6）系统检漏时，应在规定的试验压力下，用肥皂水或其它发泡剂刷抹在焊缝等连接处检查，应无渗漏；系统保压时，应充气至规定的试验压力，6h后开始记录压力表读数；经24h以后再检查压力表读数，其压力降按计算不应大于试验压力的1％，当压力降超过规定时，应查明原因消除泄漏，并应重新试验，直至合格。

试验情况填写在质控（通）表4.5.3－4上。

（7）灌注制冷剂，应根据配管的长度及设备技术文件的规定进行计算，确保制冷剂充入的总量符合设计或设备技术文件的规定。

制冷剂充注记录填写在质控（通）表4.5.3－5上。

Ⅱ核查办法（1）核查制冷管道试验项目、内容是否齐全，各项试验方法是否正确。

（2）核查制冷系统是否有进行系统清洗吹污、气密性试验、真空试验、检漏试验以及灌注制冷剂记录，其试验压力、压力变化、保压时间、检漏情况等是否符合施工质量验收规范或设备技术文件的规定，试验过程中出现的问题，有无处理及复试。

无压力管道严密性试验记录试验目的：1.验证无压力管道的密封性，确保其符合使用要求。

2.检测管道连接件的安装质量，保证连接处不会发生泄漏。

3.确保管道系统能够正常运行，达到预定的工作效果。

试验设备：1.无压力管道系统：包括主管道及支管道，全部采用标准直径为8寸的A234WPB无缝钢管，管道连接采用ANSIB16.5标准的法兰连接。

2.无损检测仪器：包括超声波探伤仪、泄漏检测仪和液位检测仪。

3.试验介质：水。

试验步骤：1.准备工作：a.将试验介质注入至管道系统内，确保管道内填充满水。

b.检查管道连接件的安装质量，确保紧固严密。

c.进行管道表面清洗，确保无杂质影响试验结果。

2.泄漏检测：a.使用泄漏检测仪对管道系统进行全面检测，确保无任何泄漏点。

b.将泄漏检测仪的探测头依次对每个法兰连接点、管道接头及焊接点进行检测，记录检测结果。

3.管道连接点检测：a.使用超声波探伤仪对管道系统的连接点进行检测，确保焊接质量合格。

b.将超声波探测仪的探测头依次对每个连接点进行检测，记录检测结果。

4.管道系统启动试验：a.打开管道系统的进水阀门，进行系统启动。

b.观测管道系统的液位变化，确保系统运行正常。

c.检查管道系统中是否存在水压不稳定或异常现象。

5.管道系统稳定性试验：a.在管道系统达到稳态运行后，记录管道系统中的水压情况。

b.观测管道系统中的液位变化，检查是否存在泄漏现象。

c.检查管道系统的运行噪音，确保无异常情况发生。

6.试验结束：a.关闭管道系统的进水阀门，停止系统运行。

b.检查管道系统中的液位变化，确保系统停止后无水位下降现象。

c.对管道系统的试验结果和运行情况进行总结分析。

试验结果及分析：1.泄漏检测结果：经泄漏检测仪测试，管道系统无泄漏点，符合使用要求。

2.管道连接点检测结果：超声波探测仪测试结果显示，管道连接点焊接质量合格，无异常情况。

3.管道系统启动试验：管道系统启动后，液位变化正常，无异常现象。

室内给水系统管道设备强度试验严密性试验记录日期：XXXX年XX月XX日地点：XXXXXXXX一、试验目的为了确保室内给水系统的安全可靠运行，本次试验旨在对管道和设备进行强度试验和严密性试验，以验证其性能符合设计要求。

二、试验内容1.强度试验：对室内给水系统的管道和设备进行静水压试验，观察其是否存在泄漏、渗漏、破裂等问题。

2.严密性试验：对管道系统进行严密性试验，主要检测其是否存在漏水、渗漏等问题。

三、试验设备和工具1.手持式压力计2.封闭器具（如阀门、盖板等）3.监测仪器（如红外线热像仪、超声波探测器等）四、试验步骤和结果记录1.强度试验：a)关闭室内给水系统所有出水阀门，并确保系统处于停用状态。

b)逐步增加系统的静水压力，记录压力计度数和时间。

c)观察系统是否存在异常现象，如泄漏、渗漏、破裂等。

d)经过试验，系统未出现任何异常现象，证明系统的强度符合设计要求。

2.严密性试验：a)打开所有的出水阀门，并确保系统处于正常工作状态。

b)使用监测仪器检测系统各个部位的渗漏情况，记录异常现象。

c)经过试验，系统未发现任何渗漏现象，证明系统具有良好的严密性。

五、试验结论本次室内给水系统的管道和设备的强度试验和严密性试验均通过，满足设计要求。

系统具有良好的强度和严密性，并且能够安全可靠运行。

六、存在问题和改进建议在试验过程中未发现任何问题，系统的性能良好，无需提出改进建议。

七、试验人员签名：XXX八、备注：本次试验记录仅适用于室内给水系统的管道和设备强度试验和严密性试验，其他试验内容未包含在内。

如需查阅其他试验记录，请参阅相应文件。

管道（设备）强度、严密性试验记录编号：05-02/（08-07）管道（设备）强度、严密性试验记录说明《建筑给水排水及采暖工程施工质量验收规范》ＧＢ50242-2002室内给水管道的水压试验必须符合设计要求，当设计未注明时，检验方法：管钢在采暖管道系统试验压力下101min内压力降不大于0.02ＭＰa，然后降至工作压力1.5倍稳压，不渗不漏越过0.05ＭＰa，然后在工作压力1.1.5倍状态下稳压2h,压力降不得超过0.03ＭＰa，连接处不得渗漏。

各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.06ＭＰa.检验方法：金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于0.02ＭＰa,然后降至工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05ＭＰa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03ＭＰa，同时检查各连接处不得渗漏。

4.4.3敞口水箱的满水试验和密闭水箱（罐０的水压试验必须符合设计与本规范的规定。

检验方法：满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。

热水供应系统安装完毕，管道保温之前应进行水压试验。

试验压力应为系统顶点的工作压力加0.1ＭＰa，同时在系统顶点的试验压力不小于0.3ＭＰa.在安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍。

检验方法：试验压力下10min内压力不降，不渗不漏。

热交换器应以工作压力的1.5倍作水压试验。

蒸汽部分应不低于蒸汽供汽压力加0.3ＭＰa；热水部分应不低于0.4ＭＰa。

检验方法：试验压力下10min内压力不降，不渗不漏。

6.3.5敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。

检验方法：满水试验静置24h，观察不渗不漏；水压试验在试验压力下10min内压力不降，不渗不漏。

空调水系统安装检验批质量验收记验收目的本文档旨在记录空调水系统安装的检验批质量验收过程，确保安装工作符合相关标准和要求，保证空调系统的正常运行和安全使用。

验收范围本次质量验收的范围包括空调水系统的安装工作，涵盖以下关键要素： - 主机安装 - 风管安装 - 给排水管道安装 - 冷却塔安装验收标准根据国家相关标准和规定，以及项目合同要求，进行以下方面的检查和评估：1. 安装设备的固定和支撑是否牢固可靠；2. 风管系统是否按照设计要求进行布置，并保证通风顺畅； 3. 给排水管道系统是否合理布局和连接，以确保水的流动畅通；4. 冷却塔的基础是否牢固，塔冷却脚是否安全可靠；5. 安装工作是否符合相关安全和环保要求。

验收过程第一阶段：主机安装验收步骤1：固定检查检查主机的固定情况，确保固定螺栓牢固可靠，无松动现象。

步骤2：电气连接检查检查电气连接是否正确，包括主机与电源的连接，确保电气线路安全可靠。

步骤3：主机设置调试根据设备要求进行主机的设置配置，确保主机可以正常工作。

第二阶段：风管安装验收步骤1：风管连接检查检查风管连接是否紧固，无漏风现象，确保风管系统的密封性。

步骤2：风管布局检查检查风管布局是否符合设计要求，确保通风顺畅。

第三阶段：给排水管道安装验收步骤1：给水管道安装检查检查给水管道的连接是否牢固，无漏水现象。

步骤2：排水管道安装检查检查排水管道的布局和连接是否合理，确保水的流动畅通。

第四阶段：冷却塔安装验收步骤1：冷却塔基础检查检查冷却塔的基础施工情况，确保基础牢固。

步骤2：冷却塔脚安装检查检查冷却塔的脚安装情况，确保脚固定可靠。

第五阶段：安装工作总体验收步骤1：检查合同要求对以上各个方面的验收结果进行整体评估，确保安装工作符合合同要求。

步骤2：检查安全和环保要求检查安装工作是否符合相关安全和环保要求，确保使用过程中安全可靠。

验收结论根据以上的验收过程和评估，空调水系统的安装工作符合相关标准和要求，达到验收标准，可以投入使用。
