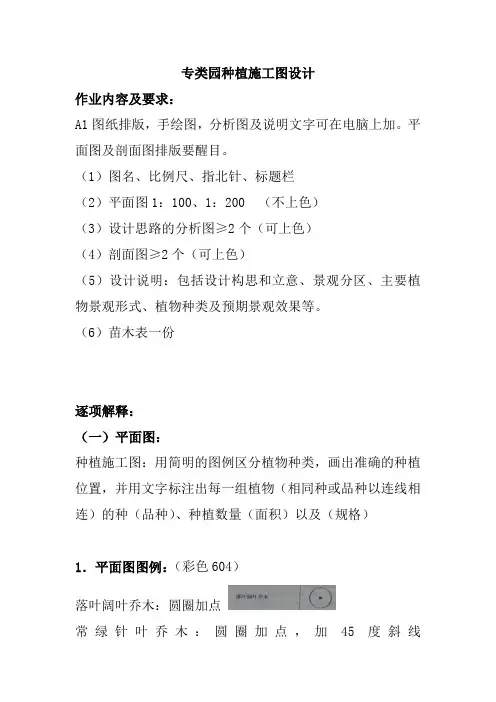

专类园种植施工图设计作业内容及要求：A1图纸排版，手绘图，分析图及说明文字可在电脑上加。
平面图及剖面图排版要醒目。
（1）图名、比例尺、指北针、标题栏（2）平面图1：100、1：200 （不上色）（3）设计思路的分析图≥2个（可上色）（4）剖面图≥2个（可上色）（5）设计说明：包括设计构思和立意、景观分区、主要植物景观形式、植物种类及预期景观效果等。
（6）苗木表一份逐项解释：（一）平面图：种植施工图：用简明的图例区分植物种类，画出准确的种植位置，并用文字标注出每一组植物（相同种或品种以连线相连）的种（品种）、种植数量（面积）以及（规格）1．平面图图例：（彩色604）落叶阔叶乔木：圆圈加点常绿针叶乔木：圆圈加点，加45度斜线竹林：片植云线落叶灌木：圆圈加点常绿灌木：圆圈加点，加45度斜线灌木（片植）：云线（填充）地被：云线填充藤本：云线2．平面冠幅大小的确定根据设计人员对苗圃出圃苗木的要求来画。
乔木：3~4m小乔（及窄圆锥形的针叶树）与大灌：1.5m小灌木：1m3．标注引线：左、右一致对齐，上、下一致对齐。
每一边引线要求一致。
（附图：1专类园）数量标注：乔灌木用株数（10株），地被用面积（10m2）。
4.施工网格线:找一个点为放线基准点，每隔10m进行放线画施工网格。
5．苗木与硬质的水平距离：参照公园设计规范（CJJ48-1992）与道路相距≥0.5m，离建筑红线≥1m绘制种植施工图的步骤：种植设计图完成以后，1．用草图纸覆盖于种植设计图上绘植物，图中树木的位置，即定植点不能移动，树木的冠幅按苗木出圃时的冠幅绘制。
设计图上所有植物都绘制完了就可撤走种植设计图。
这时施工图上树木冠幅比设计图上的小，图纸上的植物景观就显得稀疏，为了尽快的发挥近期的植物景观，就需要增加植物数量，以数量的多来弥补冠幅的小，以达到近期理想的景观效果。
2．填充树：为了尽快发挥近期的植物景观效果，就需要在刚从设计图上绘下的缩小了冠幅的树木——称其为保留树，在保留树的周边添加树木，这些添加的树木称为填充树。
项目3 ：园林施工图绘制任务3 ：植物种植图绘制植物种植平面图绘制一、课前准备1、总平面图2、A3图框3、植物材质二、导言——任务提出现在城市绿化覆盖面特别广，大到一个城市，小到一家单位，一个家庭，本次课，我们来学习植物种植图的绘制。
（如图1）三、任务分析我们还是先分析一下本次任务。
首先整体分析：整体包括A3图框、一张绿化平面图、文字说明、比例尺、植物图例绿化平面图显然是重点，再把它分解，都包含哪些园林要素？（提问、讨论）园路、小广场、铺装、花架、花坛、植物（树、灌木、模纹）、标注。
因此，此图的绘制就转为这些要素的分别绘制。
四、任务实施1、打开单位绿地平面现状图。
2、设置绘图环境3、图层编辑新建图层：园路（小广场）、铺装、小品（花架、花坛）、植物（树、灌木、模纹）、标注；图层颜色、线型、宽度设置4、绘制主路(包括广场)（1）距离交叉口14800 ，多线绘制主路提问讨论：多线画双线，能画三条线，甚至更多线吗？？知识点1：格式——多线样式主要步骤：A.绘图—多线（对正：下；比例：3000；样式：12）捕捉自：@-14800,0 正交，输入距离：12000；捕捉到垂足点完成。
B.分解多线；C.镜像右侧多线到左侧；D.绘制小广场圆半径3000。
E.大广场（关键找圆心）：a.辅助线—直线（捕捉自@18300，0）；延伸b.圆半径6000c.偏移2000（2）绘制曲路样条曲线做中线，偏移有偏差, 思考考虑换种方法？知识点2：复制：输入距离1100（3）绘制踏步样条曲线做中线轨迹，做矩形踏步块矩形@400,1200；创建块知识点3：绘图——点——定距等分步骤：a.选择对象：绘制的样条曲线轨迹b.指定线段距离或块：块c.输入块名：d.是否对齐：ye.指定线段长度：600（1）花坛的绘制偏移，修剪正六边形，阵列多段线，对象追踪，偏移，镜像（2）花架的绘制a.矩形画3000,200的花架条；b.阵列，项目总数项目间的角度15,11c.偏移出花架梁d.修剪e.藤本植物绘制f.修剪6、填充铺装不同道路、广场进行不同的铺装填充7、植物的绘制（1）行道树的绘制绘图——点——定距等分（书p94）注意树的种植点（圆心）位置（2）灌木丛的绘制修订云线——弧长设置（3）模纹的绘制多段线、圆等8、标注9、方格网10、知识点4：打印输出五、学生实训练习学生按照老师示范步骤进行练习。
植物种植设计施工图植物种植设计施工图是植物种植施工、工程预结算、工程施工监量和验收的依据，它应能准确表达出种植设计的内容和意图。
然而，在我国园要植物设计施工图制图方面还存在按图施工的可操作性不足，施工员难以理解设计意图，施工无法完会达到要求等问题。
本文探索如何在设计图纸中清楚地表达设计的思想、施工方法和后续养护管理要求等，使其更具科学、合理性与可操作性。
1、植物种植设计施工图的常见问题1.1缺少对现状植物的表示植物种植范围内往往有一些现状植物，从保护环境的角度出发，应尽量保留原有植物，特别是古树古木、大树及具有观赏价值的草本、灌木等。
设计者往往只在施工图中用文字说明而没有图示现状植物，使施工图的准确性不高和可操作性不强，有些甚至连说明都没有，最后导致错伐植物，破坏环境。
1.2、图纸不全，图纸内容过于简单建筑制图规范对建筑施工图中的总平面图与施工大样图分别有严格的规定，图纸的索引关系清晰，许多植物种植设计者能参照建筑制图规范进行制图，设计文件完整可靠（如对在同一组群内要求的苗木高度不一，同一种植物在不同位置种植时的苗木规格、整形形式和施工技术要求不同等问题，用大样图图示清楚或在平面图中用文字标注说明），但还有一些是一图了事--只有一张植物种植设计总平面图，没有大样图，图中的内容表达不清，施工人员无法完全理解设计意图，现场施时临时更改设计的情况很普遍1.3、文字标注不准确植物种植设计图普遍采用特定的图例表示各种植物类型，用文字（或数字编号）标注说明植物名称，而对不同种植点的植物规格要求、造型要求和重要点位的坐标等普遍都没有标注，造成按图施工的可操作性不强，往往需要设计人员亲自选苗、到现场指导和定点放线，才能达到设计要求。
这不利于分工合作，造成人力资源的浪费。
1.4、苗木表内容不统一由于植物的有生命性特点，同一种植物的生长状况，形状姿态，人工整形修剪形式不一，所营造出来的景观有异，施工技术、养护要求和工程营造也不同。

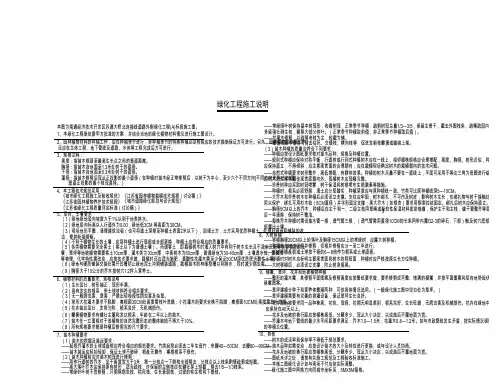

植物种植设计说明本设计说明依据国家及地方的有关园林绿化施工的各类规范，规定与标准。
1.现有植物的保留与保护。
1.1施工前应在本设计中植物保留区标明需保留的植物并采取保护措施。
1.2未经设计师对可能侵蚀部分的审核确认，不许再植物保留区挖掘、排水和其它任何破坏等。
1.3在建筑对保留植物可能造成影响的情况下，应在施工前与设计师确认。
2.绿化地的平整，构筑与清理2.1首先对土壤进行粗整，清楚土壤中的碎石，杂草/杂物等。
2.2按城市园林绿化规范规定在10cm以上，30cm以内平整绿化地面至设计坡度要求，平面绿化地平整坡度控制在2-2.5%。
3.土壤要求3.1土壤应疏松湿润，排水良好，PH值5-7。
含有机质的肥沃土壤。
3.2对草坪，花卉种植地应该基肥，翻耕25-30cm，楼平耕细，去除杂物，平整和坡度符合设计要求。
3.3植物生长最低种植土层厚度应符合下表规定：园林植物种植必需的最低土层厚度种植类型草本花卉草坪坡度小灌木大灌木浅跟乔木土层厚度(cm) 30 15-30 45 60 90 深根乔木1504.树穴要求4.1树穴应根据苗木根系，土球直径和土壤情况而定，树穴应垂直下挖，上口下底规格应符合设计要求及相关的规范。
4.2树穴要比根系球大出30cm以上，并要加上20公分厚的有机肥，以使苗木栽植完成后迅速恢复成长。
5.基肥确定基肥：建议依实选用以下基肥施用，施钱须经业主和景观设计师认可.5.1垃圾堆烧肥：利用垃圾焚烧场生产的垃圾堆烧肥过筛，且充分腐熟和施用。
5.2堆腐蘑菇肥：用蘑菇生产厂生产所剩的废蘑菇种植基质掺入3%-5%的过磷酸钙后堆腐，充分腐熟后施用。
5.3其它基肥或有机肥，必须经该工程施工主管单位同意后施用，用量依实而定。
要求施工种植前必须依实施足基肥，弥补绿化地瘦瘠对植物生长不利影响，以使绿化尽快见效。
必须依据当地园林施工要求和规范。
6.除虫杀虫剂如需用，则必须符合所有国家和地方要求。
7.苗木要求7.1严格要求苗木规格购苗，应选择枝干健壮，形体优美的苗木，苗木移植尽量减少截枝量，严禁出现没枝的单干苗木，乔木的分枝点不少于四个，树型特殊的树种，分枝必须有4层以上。
第五章园林植物种植施工图第一节园林植物种植施工图的作用与绘图内容一、作用植被是构成园林的基本要素之一，园林植物种植施工图是组织种植施工和养护管理、编制预算的重要依据。
二、园林植物种植施工图的主要内容园林植物种植施工图是表示植物位置、种类、数量、规格及种植类型的平面图，主要内容包括：坐标网格或定位轴线；建筑、水体、道路、山石等造园要素的水平投影图；地下管线或构筑物位置图；各种设计植物的图例及位置图；比例尺；风玫瑰图或指北针；主要技术要求及标题栏；苗木统计表；种植详图等。
第二节园林植物种植施工图绘图步骤一、选择绘图比例和图幅，画出坐标网格，确定定位轴线。
二、以园林设计平面图为依据，绘制出建筑、水体、道路、山石等造园要素的水平投影图，并绘制出地下管线或构筑物的位置，以确定植物的种植位置。
其中水体边界线用粗实线，沿水体边界线内侧用一细实线表示出水面，建筑用中实线，道路用细实线，地下管道或构筑物用中虚线。
三、绘制种植植物图例1．自然式的种植图，宜将各种植物按平面图中的图例，绘制在所设计的种植位置上，并以圆点表示出树干的位置。
树冠大小按成龄后冠幅绘制。
为了便于区别树种，计算株数，应将不同树种统一编号，标注在树冠图例内（采用阿拉伯数字），如图5-1所示。
图5-1 自然式种植平面图2．规则式种植图，对单株或丛植的植物宜以圆点表示植物的种植位置，对蔓生可和成片种植的植物，用细实线绘制出种植范围，草坪用小圆点表示，小圆点应绘制得有疏有密，凡在道路、建筑物、山石、水体等边缘处应密，然后逐渐稀疏。
对同一树种在可能的情况下尽量以粗实线连接起来，并用索引符号逐码种编号，索引符号用细实线绘制，圆圈的上半部注写植物编号，下半部注写数量，尽量排列整齐使图面清晰，如图5-2所示。
图5-2 规则式种植平面图四、编制苗木统计表在图中适当位置，列表说明所设计的植物编号、树种名称、拉丁文名称、单位、数量、规格、出圃年龄等。
如表5-1所示为图5-1所附苗木统计表，表5-2所示为图5-2所附苗木统计表。
林种植施工图常见）礴蜥引言：无论是地产项目还是市政项目，种植设计作为其中的一环，都是十分重要的。
而植物种植施工图作为指导绿化施工人员从选苗选型、进场验收、定位放线、栽植施工的重要依据，也越来越受到甲方单位和施工单位的重视。
但是由于受到多种因素的影响，种植施工图并不像园建或结构施工图那样规范，植物设计师在绘制过程中往往存在图面表达不清晰、品种数量标注不完整、苗木表信息不全、无法定位放线等问题。
因此，针对这些在工作中常见的问题进行归纳分析，可以有效的提高种植施工图绘制的效率，通过图纸能够清晰明了地传达植物设计师的设计意图，在实际工作中具有现实意义。
1.种植施工图存在问题1.1 种植说明套用种植说明内容一般包括项目简介、施工法规依据、具体施工注意事项等内容,由于与园建、结构说明不同，种植说明的项目针对性相对较少，大部分内容是通用施工流程和栽植苗木的注意事项，所以往往设计师并不会针对种植设计说明做详细的检查，通常做一个说明文字模板来套用。
其中最常出现的问题是法规条款更新不及时，法规名称书写不规范，针对本项目的相关法规较少。
再有就是在施工注意事项中应该包括对土壤情况、选苗规格、树穴要求、水肥管理、修剪方式、栽植密度等内容，如果是滨水或山体这种特殊场地的绿化还需要补充有针对性的栽植施工做法，来方便指导后期绿化施工。
1.2 植物材料表信息不全植物材料表也叫苗木表，根据表上所罗列出的内容，指导施工单位进行工程造价计算和苗木采购（张莉，2003）[1]o这就要求植物材料表上的内容一定要详实准确。
由于植物材料不同于其他园林设计材料，有着很强的地域性，往往同一种植物在不同的地区长势和规格并不同，所以要根据项目地的实际情况选择合适的品种和规格。
通常植物材料表最大的问题是品种不准确和规格不匹配。
这是由于设计师没有充分了解项目所在地的环境特点，没有选择合适的品种。
1. 3苗木规格与实际不符苗木规格信息一般包括胸径或地径、株高、冠幅、分枝点等内容，要做到相关数据相互匹配，避免选择的树形不好看。

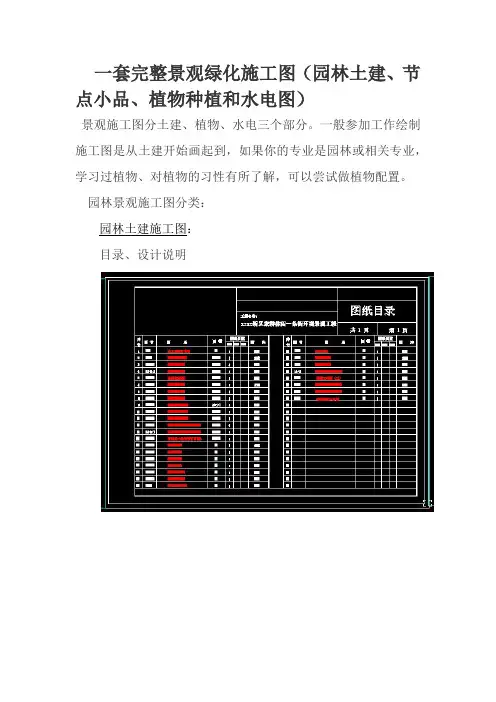

一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）景观施工图分土建、植物、水电三个部分。
一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。
园林景观施工图分类：园林土建施工图：目录、设计说明总图部分：总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。
竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。
有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。
定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。
尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。
铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。
总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。
详图部分：分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。
一般标尺寸、小品位置。
小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。
铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。
植物施工图：目录、设计说明、苗木表总索引图：植物和大部小品建筑物标注出来。
植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。
乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。
灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。
植物种植设计施工图的探索随着生态园林和绿色建筑的发展，植物种植设计在我们的生活和工作中变得越来越重要。
而在植物种植设计中，施工图的设计与绘制又是关键的环节。
本文将探讨如何根据不同的环境和条件进行植物种植设计及施工图的绘制。
我们来解析植物种植设计施工图中的一些常见术语。
设计概念是指在整个设计中，设计师所要表达的思想和创意。
布局设计是指对植物种植的空间布局和排列进行规划，包括场地的分析和利用，植物群落的构建等。
植物选择是指根据设计要求和环境条件，挑选适合的植物种类和品种。
在进行植物种植设计时，我们需要根据不同的环境和条件来确定设计原则。
生态适应性是指植物在特定环境下的生长状况和生存能力，因此在选择植物时，我们需要考虑其对环境的适应性以及生态功能。
经济效益是指植物种植设计不仅要满足生态和美学需求，还需考虑其经济效益，如后期维护和管理成本等。
美学效果是指植物种植设计应创造出优美的景观效果，提升环境的品质和吸引力。
接下来，我们来看看植物种植设计施工图的绘制要点。
需要进行场地规划，包括场地的分析和利用，地形地貌的处理等。
选择合适的植物种类和品种，根据设计理念和环境条件进行挑选。
再次，进行土壤改良，包括土壤质量的分析和改善，为植物提供良好的生长环境。
施工过程中需要注意植物种植的质量和效果，以及后期的维护和管理。
为了更好地说明植物种植设计施工图的实践应用，我们结合具体案例进行分析。
例如，某城市公园的植物种植设计施工图，在设计师的巧妙布局下，各种植物合理分布在公园中，既满足了生态适应性，又达到了美学效果。
同时，设计师还考虑了经济效益，选择了一些易于维护和管理且具有经济价值的植物。
当然，每个案例都有其独特之处，我们需要根据实际情况进行分析和总结。
在植物种植设计施工图的实践中，我们也可以借鉴国内外先进的经验和做法，不断完善和提高自己的设计水平。
植物种植设计施工图是植物种植设计中的关键环节，我们需要充分理解相关术语，根据不同的环境和条件来确定相应的设计原则，并掌握施工图的绘制要点。
2．种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。
②标明与周围固定构筑物和地上地下管线距离的尺寸。
③施工放线依据。
④自然式种植可以用方格网控制距离和位置，方格网用 2 米 x2 米一 10 米x10 米，方格网尽量与测量图的方格线在方向上一致。
⑤现状保留树种，如属于古树名木，则要单独注明。
⑥图的比例尺为 1:100 --:500 o （2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。
②标明施工时准备选用的园林植物的高度、体型。
③标明与山石的关系。
④图的比例尺为 1:20- 1:50.（3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。
②花坛的花纹细部。
③与山石的关系。
（4）作法说明①放线依据。
②与各市政设施、管线管理单位配合情况的交代。
③选用苗木的要求（品种、养护措施）。
④栽植地区客土层的处理，客土或栽植土的土质要求。
⑤施肥要求。
⑥苗木供应规格发生变动的处理。
⑦重点地区采用大规格苗木采取号苗措施、苗木的编号与现场定位的方法。
⑧非植树季节的施工要求。
（5）苗木表①种类或品种。
②规格、胸径以厘米为单位，写到小数点后一位；冠径、高度以米为单位，写到小数点后一位。
③观花类标明花色。
④数量。
(6）预算根据有关主管部门批准的定额，按实际工程量计算，内容包括：①基本费。
②不可预见费③各种管理、附加费。
④设计费。
植物施工图纸设计要求（暂行）一．植物种植设计说明1.遵守植物种植规范及要求,其中包括覆土厚度、种植穴规格、大树移植技术、树木与地下管线及其他设施距离。
（详细内容参见园林建设工程中卷）2.植物种植材料明细表（包括植物材料规格，数量，具体植物形态上的要求）3.主要绿化树种图片及重点植物栽植区域绿化示意图片一、植物种植平面图1.制图要求：1)总平面图：表示整个用地范围内的植物分布情况，比例视总图而定，标准为打印出图清晰即可。
2)分区平面图：清晰表示乔、灌木、地被等布局及层次关系，不必引出文字及数量等详细数据。
一般比例为1：300或1：200 (分区平面图应在一角加注区域位置平面图)3)分区乔木平面图：点状种植乔木连线采用独立图层，连线原则为相临两株距离较近的植株；连线尽量不要相交。
端头引出乔木的品种及数量，图层为PUB＿DIM。
4)分区灌木平面图：点状种植灌木连线采用独立图层，连线原则为相临两株距离较近的植株；连线尽量不要相交。
端头引出灌木的品种及数量，图层为PUB＿DIM。
片状种植灌木标出面积，引线端头带标志点。
2.图面要求：1)植物图例及连线文字采用较粗线型，其他线条相对选用细线。
2)连线及文字的位置尽量设置有规则性及韵律性，引出草地、建筑以外，避免与其他线条重合，保证图纸的整体美观与清晰。
二、植物种植定线定位图1．植物密度较大时，为保证图面清晰，图纸类型分为乔木种植定线定位图及灌木、地被种植定线定位图。
植物密度小时，乔、灌、地被定线合为一张图纸。
2．定线定位原点以建筑角点或已知道路角点为基准，自然式种植采用方格网定位，网格尺寸为：1000X1000或2000X2000（范围较大时应用），网格使用较细线型的虚线或细实线。
方格网面积较大时，每隔10米加粗方格，并给注尺寸。
定位网格应尽量定至就近建筑边线并与之平行或垂直。
规则种植的行道树或点状种植灌木可以相临路边石为定位依据。
三、微地形的设置1．地形起伏可增强空间变换，使植物群落呈现自然、生态的原貌，结合硬景设施形成步移景异的效果。
植物种植设计施工图的常见问题1、缺少对现状植物的表示植物种植范围内往往有一些现状植物，从保护环境的角度出发，应尽量保留原有植物，特别是古树古木、大树及具有观赏价值的草本、灌木等。
设计者往往只在施工图中用文字说明而没有图示现状植物，使施工图的准确性不高和可操作性不强，有些甚至连说明都没有，最后导致错伐植物，破坏环境。
2、图纸不全，图纸内容过于简单建筑制图规范对建筑施工图中的总平面图与施工大样图分别有严格的规定，图纸的索引关系清晰，许多植物种植设计者能参照建筑制图规范进行制图，设计文件完整可靠（如对在同一组群内要求的苗木高度不一，同一种植物在不同位置种植时的苗木规格、整形形式和施工技术要求不同等问题，用大样图图示清楚或在平面图中用文字标注说明），但还有一些是"一图了事"--只有一张植物种植设计总平面图，没有大样图，图中的内容表达不清，施工人员无法完全理解设计意图，现场施时临时更改设计的情况很普遍。
3、文字标注不准确植物种植设计图普遍采用特定的图例表示各种植物类型，用文字（或数字编号）标注说明植物名称，而对不同种植点的植物规格要求、造型要求和重要点位的坐标等普遍都没有标注，造成按图施工的可操作性不强，往往需要设计人员亲自选苗、到现场指导和定点放线，才能达到设计要求。
这不利于分工合作，造成人力资源的浪费。
4、苗木表内容不统一由于植物的有生命性特点，同一种植物的生长状况，形状姿态，人工整形修剪形式不一，所营造出来的景观有异，施工技术、养护要求和工程营造也不同。
我国现行的《风景园林图例图示标准》对种植设计图中的苗木统计表示未做规定，有教材认为苗木表的内容应包括：编号、树种、数量、规格、苗木来源和备注等内容，比较普遍采用的苗木表的格式也包括：编号、树种、规格、种植面积、种植密度、数量和备注等内容，少数图纸能做到在苗木表中包括植物的拉丁学名、植物种植时和后续管理时的形状姿态，只工整形修剪形式事特殊造型要求等。
