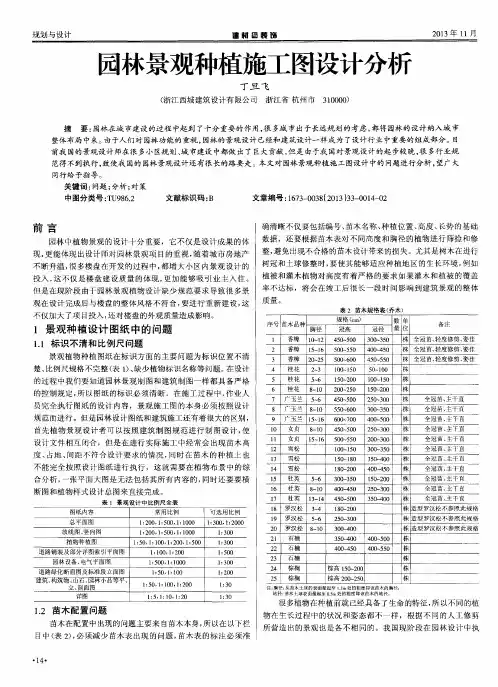

园林种植设计施工图

园林种植设计施工图的经验与体会摘要：本文简要分析了园林种植设计施工图的现实意义、内容、表现深度等几个方面的问题，并提出了一些施工图的改良方法。

关键词：园林种植设计；施工图；中图分类号：s611文献标识码：a文章编号：园林种植设计施工图乃是园林种植施工、施工监理、施工验收、工程预算、工程结算等多方面工作的依据，它需要准确表达出设计者的理念意图，可是我国园林种植设计施工图还存在一些问题，如可操作性不强、后续养护管理欠缺等，这些都是急需要加以解决的。

一、园林种植设计施工图的意义园林种植设计施工图是使种植方案得以顺利实施的规范，也是具体而准确的操作性文件。

在全面工程项目的规划及设计施工过程中，其所起到的作用非常重要，是把设计规划落实到现实中来的关键性步骤。

它直接面对的是施工工作者，更是园林种植工程预算、结算、施工管理、施工监理、施工验收等方面的现实依据。

所以施工图在设计上应当严谨、准确，图纸表达应该清晰、简洁。

园林种植设计施工图，是以最初种植设计作为理论基础而进行操作的，如果工程项目本身规模与面积不大，绿化内容简单，那么最初设计与施工图设计可以合并在一起操作执行。

在施工图的设计过程中，要求制图工作人员拥有全面而优良的植物学知识，认识并了解不同植物的生态学特点，还应当多次进行现场探查研究，保持精心设计的态度，让设计出来的施工图既能满足绿地功能及植物生长的基本要求，也能同时拥有欣赏性、艺术性，还要满足四季景观的贯通性、持久性。

在设计构思上，需要具体而准确的表述出最初理念，解决设计理论构想时期所没有解决的问题。

在一这角度上来说，施工图是对园林种植的再次设计。

二、园林种植设计施工图的内容与深度园林种植的方案形成与施工图设计，分属于两个不同时期，它们的目的、内容、深度等都有很大的不同。

方案形成时期，重点关注种植风格、种植构思、植物景观全局设计，属于对植物的总体要求，方案形成对于施工有框架指导性作用，也是施工图设计的重要依据。

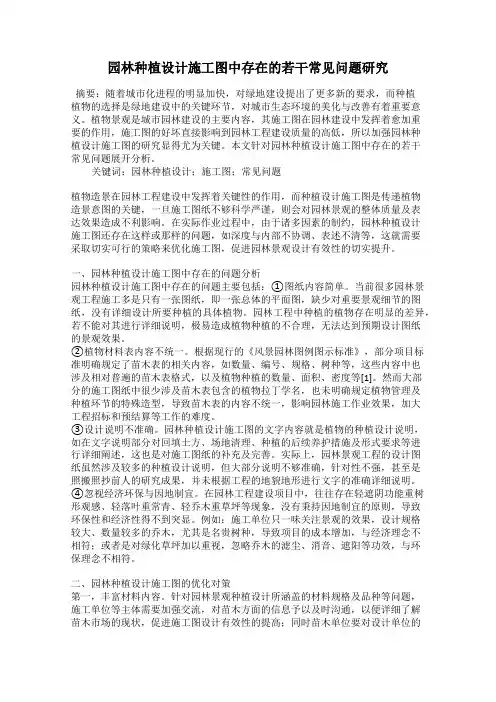

园林种植设计施工图中存在的若干常见问题研究摘要：随着城市化进程的明显加快，对绿地建设提出了更多新的要求，而种植植物的选择是绿地建设中的关键环节，对城市生态环境的美化与改善有着重要意义。

植物景观是城市园林建设的主要内容，其施工图在园林建设中发挥着愈加重要的作用，施工图的好坏直接影响到园林工程建设质量的高低，所以加强园林种植设计施工图的研究显得尤为关键。

本文针对园林种植设计施工图中存在的若干常见问题展开分析。

关键词：园林种植设计；施工图；常见问题植物造景在园林工程建设中发挥着关键性的作用，而种植设计施工图是传递植物造景意图的关键，一旦施工图纸不够科学严谨，则会对园林景观的整体质量及表达效果造成不利影响。

在实际作业过程中，由于诸多因素的制约，园林种植设计施工图还存在这样或那样的问题，如深度与内部不协调、表述不清等，这就需要采取切实可行的策略来优化施工图，促进园林景观设计有效性的切实提升。

一、园林种植设计施工图中存在的问题分析园林种植设计施工图中存在的问题主要包括：①图纸内容简单。

当前很多园林景观工程施工多是只有一张图纸，即一张总体的平面图，缺少对重要景观细节的图纸，没有详细设计所要种植的具体植物。

园林工程中种植的植物存在明显的差异，若不能对其进行详细说明，极易造成植物种植的不合理，无法达到预期设计图纸的景观效果。

②植物材料表内容不统一。

根据现行的《风景园林图例图示标准》，部分项目标准明确规定了苗木表的相关内容，如数量、编号、规格、树种等，这些内容中也涉及相对普遍的苗木表格式，以及植物种植的数量、面积、密度等[1]。

然而大部分的施工图纸中很少涉及苗木表包含的植物拉丁学名，也未明确规定植物管理及种植环节的特殊造型，导致苗木表的内容不统一，影响园林施工作业效果，加大工程招标和预结算等工作的难度。

③设计说明不准确。

园林种植设计施工图的文字内容就是植物的种植设计说明，如在文字说明部分对回填土方、场地清理、种植的后续养护措施及形式要求等进行详细阐述，这也是对施工图纸的补充及完善。

第五章园林植物种植施工图第一节园林植物种植施工图的作用与绘图内容一、作用植被是构成园林的基本要素之一，园林植物种植施工图是组织种植施工和养护管理、编制预算的重要依据。

二、园林植物种植施工图的主要内容园林植物种植施工图是表示植物位置、种类、数量、规格及种植类型的平面图，主要内容包括：坐标网格或定位轴线；建筑、水体、道路、山石等造园要素的水平投影图；地下管线或构筑物位置图；各种设计植物的图例及位置图；比例尺；风玫瑰图或指北针；主要技术要求及标题栏；苗木统计表；种植详图等。

第二节园林植物种植施工图绘图步骤一、选择绘图比例和图幅，画出坐标网格，确定定位轴线。

二、以园林设计平面图为依据，绘制出建筑、水体、道路、山石等造园要素的水平投影图，并绘制出地下管线或构筑物的位置，以确定植物的种植位置。

其中水体边界线用粗实线，沿水体边界线内侧用一细实线表示出水面，建筑用中实线，道路用细实线，地下管道或构筑物用中虚线。

三、绘制种植植物图例1．自然式的种植图，宜将各种植物按平面图中的图例，绘制在所设计的种植位置上，并以圆点表示出树干的位置。

树冠大小按成龄后冠幅绘制。

为了便于区别树种，计算株数，应将不同树种统一编号，标注在树冠图例内（采用阿拉伯数字），如图5-1所示。

图5-1 自然式种植平面图2．规则式种植图，对单株或丛植的植物宜以圆点表示植物的种植位置，对蔓生可和成片种植的植物，用细实线绘制出种植范围，草坪用小圆点表示，小圆点应绘制得有疏有密，凡在道路、建筑物、山石、水体等边缘处应密，然后逐渐稀疏。

对同一树种在可能的情况下尽量以粗实线连接起来，并用索引符号逐码种编号，索引符号用细实线绘制，圆圈的上半部注写植物编号，下半部注写数量，尽量排列整齐使图面清晰，如图5-2所示。

图5-2 规则式种植平面图四、编制苗木统计表在图中适当位置，列表说明所设计的植物编号、树种名称、拉丁文名称、单位、数量、规格、出圃年龄等。

如表5-1所示为图5-1所附苗木统计表，表5-2所示为图5-2所附苗木统计表。

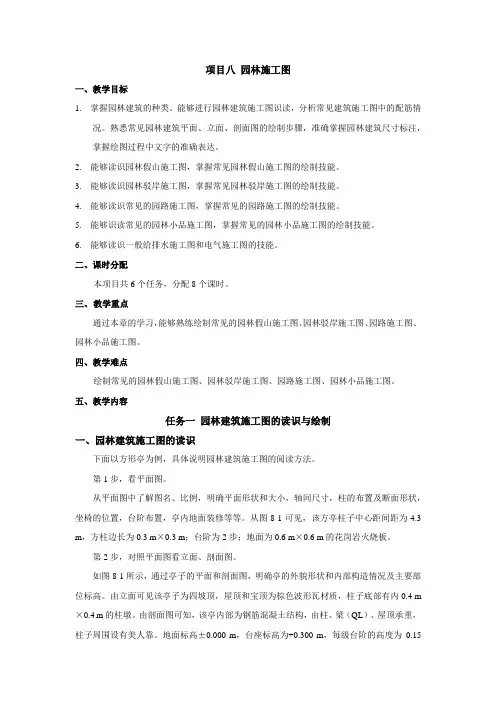

项目八园林施工图一、教学目标1. 掌握园林建筑的种类。

能够进行园林建筑施工图识读，分析常见建筑施工图中的配筋情况。

熟悉常见园林建筑平面、立面、剖面图的绘制步骤，准确掌握园林建筑尺寸标注，掌握绘图过程中文字的准确表达。

2. 能够读识园林假山施工图，掌握常见园林假山施工图的绘制技能。

3. 能够读识园林驳岸施工图，掌握常见园林驳岸施工图的绘制技能。

4. 能够读识常见的园路施工图，掌握常见的园路施工图的绘制技能。

5. 能够识读常见的园林小品施工图，掌握常见的园林小品施工图的绘制技能。

6. 能够读识一般给排水施工图和电气施工图的技能。

二、课时分配本项目共6个任务，分配8个课时。

三、教学重点通过本章的学习，能够熟练绘制常见的园林假山施工图、园林驳岸施工图、园路施工图、园林小品施工图。

四、教学难点绘制常见的园林假山施工图、园林驳岸施工图、园路施工图、园林小品施工图。

五、教学内容任务一园林建筑施工图的读识与绘制一、园林建筑施工图的读识下面以方形亭为例，具体说明园林建筑施工图的阅读方法。

第1步，看平面图。

从平面图中了解图名、比例，明确平面形状和大小，轴间尺寸，柱的布置及断面形状，坐椅的位置，台阶布置，亭内地面装修等等。

从图8-1可见，该方亭柱子中心距间距为4.3 m，方柱边长为0.3 m×0.3 m；台阶为2步；地面为0.6 m×0.6 m的花岗岩火烧板。

第2步，对照平面图看立面、剖面图。

如图8-1所示，通过亭子的平面和剖面图，明确亭的外貌形状和内部构造情况及主要部位标高。

由立面可见该亭子为四坡顶，屋顶和宝顶为棕色波形瓦材质，柱子底部有内0.4 m ×0.4 m的柱墩。

由剖面图可知，该亭内部为钢筋混凝土结构，由柱、梁（QL）、屋顶承重，柱子周围设有美人靠。

地面标高±0.000 m，台座标高为+0.300 m，每级台阶的高度为0.15m。

亭子檐口处标高为2.950 m，亭子总高为4.500 m。

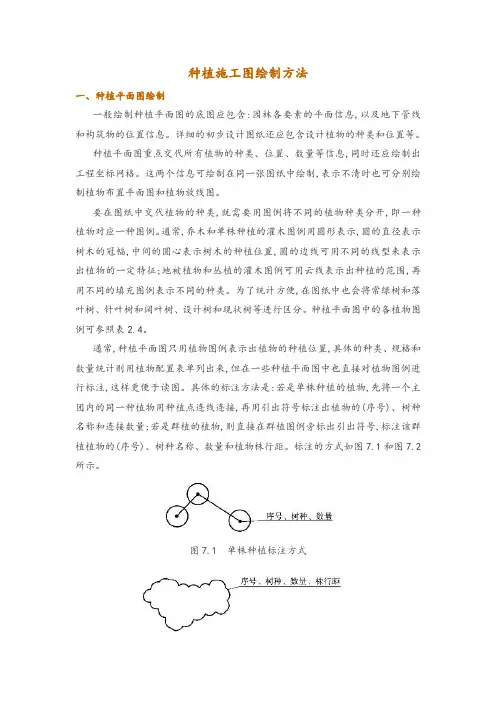

种植施工图绘制方法一、种植平面图绘制一般绘制种植平面图的底图应包含:园林各要素的平面信息,以及地下管线和构筑物的位置信息。

详细的初步设计图纸还应包含设计植物的种类和位置等。

种植平面图重点交代所有植物的种类、位置、数量等信息,同时还应绘制出工程坐标网格。

这两个信息可绘制在同一张图纸中绘制,表示不清时也可分别绘制植物布置平面图和植物放线图。

要在图纸中交代植物的种类,就需要用图例将不同的植物种类分开,即一种植物对应一种图例。

通常,乔木和单株种植的灌木图例用圆形表示,圆的直径表示树木的冠幅,中间的圆心表示树木的种植位置,圆的边线可用不同的线型来表示出植物的一定特征;地被植物和丛植的灌木图例可用云线表示出种植的范围,再用不同的填充图例表示不同的种类。

为了统计方便,在图纸中也会将常绿树和落叶树、针叶树和阔叶树、设计树和现状树等进行区分。

种植平面图中的各植物图例可参照表2.4。

通常,种植平面图只用植物图例表示出植物的种植位置,具体的种类、规格和数量统计则用植物配置表单列出来,但在一些种植平面图中也直接对植物图例进行标注,这样更便于读图。

具体的标注方法是:若是单株种植的植物,先将一个主团内的同一种植物用种植点连线连接,再用引出符号标注出植物的(序号)、树种名称和连接数量;若是群植的植物,则直接在群植图例旁标出引出符号,标注该群植植物的(序号)、树种名称、数量和植物株行距。

标注的方式如图7.1和图7.2所示。

图7.1 单株种植标注方式图7.2 群植标注方式在种植设计图中,无论是在图例的表示上还是标注方式上,单株种植的乔木和群植的地被灌木的表示方法都不一样。

因此,为了便于制图和统计植物表,一般会单独绘制乔木种植图和灌木地被种植图。

1)乔木种植图乔木种植图中植物都是单棵种植,数量以“株(棵)”计算,同一种植物用种植点连线连接,不同植物用数字区分(如图7.3所示),也可用不同的树例区分(如图7.4所示)。

树例的大小反映乔木冠幅的大小,树例的圆心位置即表示乔木的种植点位。

一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）景观施工图分土建、植物、水电三个部分。

一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。

园林景观施工图分类：园林土建施工图：目录、设计说明总图部分：总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。

竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。

有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。

定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。

尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。

铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。

总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。

详图部分：分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。

一般标尺寸、小品位置。

小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。

铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。

植物施工图：目录、设计说明、苗木表总索引图：植物和大部小品建筑物标注出来。

植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。

乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。

灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。

2．种植施工图（1）平面图①在图上应按实际距离尺寸标注出各种园林植物品种、数量。

②标明与周围固定构筑物和地上地下管线距离的尺寸。

③施工放线依据。

④自然式种植可以用方格网控制距离和位置，方格网用 2 米 x2 米一 10 米x10 米，方格网尽量与测量图的方格线在方向上一致。

⑤现状保留树种，如属于古树名木，则要单独注明。

⑥图的比例尺为 1:100 --:500 o （2）立面、剖面图①在竖向上标明各园林植物之间的关系、园林植物与周围环境及地上地下管线设施之间的关系。

②标明施工时准备选用的园林植物的高度、体型。

③标明与山石的关系。

④图的比例尺为 1:20- 1:50.（3）局部放大图①重点树丛、各树种关系、古树名木周围处理和覆层混交林种植详细尺寸。

②花坛的花纹细部。

③与山石的关系。

（4）作法说明①放线依据。

②与各市政设施、管线管理单位配合情况的交代。

③选用苗木的要求（品种、养护措施）。

④栽植地区客土层的处理，客土或栽植土的土质要求。

⑤施肥要求。

⑥苗木供应规格发生变动的处理。

⑦重点地区采用大规格苗木采取号苗措施、苗木的编号与现场定位的方法。

⑧非植树季节的施工要求。

（5）苗木表①种类或品种。

②规格、胸径以厘米为单位，写到小数点后一位；冠径、高度以米为单位，写到小数点后一位。

③观花类标明花色。

④数量。

(6）预算根据有关主管部门批准的定额，按实际工程量计算，内容包括：①基本费。

②不可预见费③各种管理、附加费。

④设计费。

JIANGXI AGRICULTURE50园林种植设计施工图绘制注意事项探讨文/张 倩（沈阳荷花源风景园林工程设计有限公司 110004）摘 要 将对园林种植设计施工图存在的问题进行分析和研究，并阐述绘制需要注意的要点。

关键词 园林种植设计；施工图绘制；注意事项园林设计过程中，植物造景重要性越来越突出，而种植设计施工图作为表达植物造景基本语言，在实践中具有承上启下的重要作用。

但是，受诸多因素的影响，园林种植设计施工图绘制存在很多问题。

例如，表述不清楚、内容与深度不协调等，需要我们注意的事项较多。

因此，加强对该问题的研究，对于提升园林设计有效性具有现实意义。

１　设计施工图存在的问题１．１　内容过于简单　现有施工图中，通常是“一图了事”，简单来说，施工人员只能够参考总平面图，缺少重点景观节点的详细图纸。

不同于其他景观元素，植物具有个体差别大、无法实现标准化生长等特点。

园林工人单纯凭借一张平面图选苗和施工，将会与预期设计效果产生偏离。

在实践中，涉及的一些设计图纸、乔木、灌木等层次的植物材料将会被绘制到平面图上，且植物材料图例过于复杂，无法直观地体现出来。

因此，图纸不仅难以全面、详细地反映施工图内容表达要求，且还会影响植物种植点的准确定位，在很大程度上阻碍了景观施工的有序进行，延长了施工工期，难以为施工提供科学依据。

１．２　材料表随意　我国对于植物种类等要素进行了明确规定，但是在材料表当中仅有名称、规格等内容，缺少材料的拉丁学名、雌雄株说明等详细内容。

在工作中，如果植物材料缺少上述内容将会出现很多问题，如同名异物，施工企业会将另一种植物种植到园林中，形成差别性景观效果。

另外，同种植物的雌雄株习性存在一定差别，如果不进行说明，将会直接影响景观效果。

如银杏主要种植在行道绿化时，选择雄株，以此来避免种子污染了人们的衣服等。

但在大范围种植过程中，应尽量选择雌株，并在上风带种植，为子实丰收提供更多支持。

１．３　规格不符实际　很多种植者对于苗木市场现状了解不够透彻，在设计中，会出现苗木品种与规格不符情况。
