做设计经常取平均值：设计关键参数的确定：基本风压=0.35N/m2抗震设防烈度=6度，0.05g,,一组楼板面荷载：恒载：假定楼板厚度均为120mm,0.12x25=3KN/m2附加面层恒载一般是：1.5~2.0kn 3+2=5KN/M2活载：查荷载规范：民用建筑楼面均布活荷载2.0屋面荷载：恒载：假定楼板厚度均为120mm,0.12x25=3KN/m2附加面层恒载一般是：3.5kn 3+3.5=6.5KN/M2活载：查荷载规范：民用建筑楼面均布活荷载3.0隔墙荷载：14kn/m3x0.2（墙厚）=2.8kn/m2（砖墙重）0.04(抹灰厚)x20kn/m3=0.8kn/m2(抹灰)2.8+0.8=3.6kn/m2实心墙：3.6x3(墙高)=10.8KN/M有窗户：7.0目录第一部分主体设计一、计算依据二、荷载计算三、内力分析及结构设计第二部分人防设计一、计算依据二、荷载计算三、内力分析及配筋设计第三部分基础设计一、计算依据第一部分：主体设计：一、计算依据：1.我国现行的《建筑结构荷载规范（GB50009-2001）》、《混凝土结构设计规范（GB50010-2002）》、《建筑抗震设计规范（GB50011-2001）》、《高层建筑混凝土结构技术规程（JGJ 3-2002）》以及《建筑用料说明（陕02J）》。
2.建筑施工图中的用料说明表；以及相关专业的互提资料。
二、荷载计算：1.各层楼板面荷载计算：根据建施平面及功能布置，以及（GB50038-2001）相关章节之规定。
未注荷载单位为kN/m2（面荷载）。
1)地下室顶板荷载统计：a.恒载合计为6.00，其中各项如下：顶棚粉刷（20厚水泥砂浆）为：0.02×20 = 0.40顶板自重（200厚）为：0.20×25 = 5.00水泥砂浆地面（30厚）为：0.03×20 = 0.60设计时按6.2考虑。
b.活荷载为：疏散楼梯间、电梯厅3.5；其余2.0。

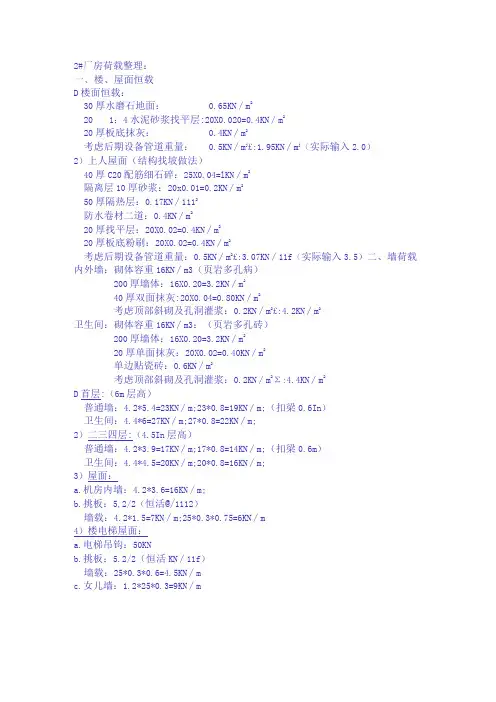

2#厂房荷载整理：一、楼、屋面恒载D楼面恒载：30厚水磨石地面：0.65KN∕m220 1：4水泥砂浆找平层:20X0.020=0.4KN∕m220厚板底抹灰：0.4KN∕m2考虑后期设备管道重量：0.5KN∕m j£:1.95KN∕m j（实际输入2.0）2）上人屋面（结构找坡做法）40厚C20配筋细石碎：25X0.04=lKN∕m2隔离层10厚砂浆：20x0.01=0.2KN∕m250厚隔热层：0.17KN∕1112防水卷材二道：0.4KN∕m220厚找平层：20X0.02=0.4KN∕m220厚板底粉刷：20X0.02=0.4KN∕m2考虑后期设备管道重量：0.5KN∕m2£:3.07KN∕11f（实际输入3.5）二、墙荷载内外墙：砌体容重16KN∕m3（页岩多孔病）200厚墙体：16X0.20=3.2KN∕m240厚双面抹灰:20X0.04=0.80KN∕m2考虑顶部斜砌及孔洞灌浆：0.2KN∕m2£:4.2KN∕m2卫生间：砌体容重16KN∕m3：（页岩多孔砖）200厚墙体：16X0.20=3.2KN∕m220厚单面抹灰：20X0.02=0.40KN∕m2单边贴瓷砖：0.6KN∕m2考虑顶部斜砌及孔洞灌浆：0.2KN∕m2Σ:4.4KN∕m2D首层:（6m层高）普通墙：4.2*5.4=23KN∕m;23*0.8=19KN∕m;（扣梁0.6In）卫生间：4.4*6=27KN∕m;27*0.8=22KN∕m;2）二三四层:（4.5In层高）普通墙：4.2*3.9=17KN∕m;17*0.8=14KN∕m;（扣梁0.6m）卫生间：4.4*4.5=20KN∕m;20*0.8=16KN∕m;3）屋面：a.机房内墙：4.2*3.6=16KN∕m;b.挑板：5,2/2（恒活@/1112）墙载：4.2*1.5=7KN∕m;25*0.3*0.75=6KN∕m4）楼电梯屋面：a.电梯吊钩：50KNb.挑板：5.2/2（恒活KN∕11f）墙载：25*0.3*0.6=4.5KN∕mc.女儿墙：1.2*25*0.3=9KN∕m。

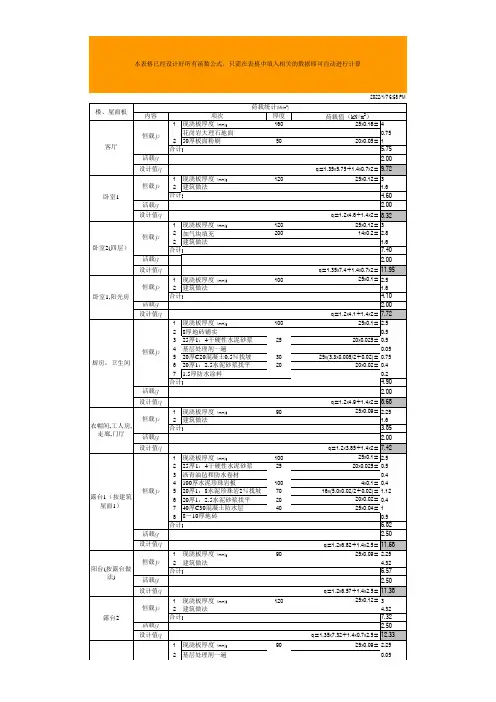

本表格已经设计好所有函数公式，只需在表格中填入相关的数据即可自动进行计算2022/1/7 6:58 PM1（不上人屋面)p30.140.1570 1.126200.471502.16.12活载g 0.70设计值q 8.9511002.52建筑做法 3.876.37活载g 0.70设计值q9.29112032建筑做法 3.876.87活载g 0.70设计值q9.961150 3.752建筑做法 3.877.62活载g 0.70设计值q 10.97120052建筑做法 3.878.87活载g 0.70设计值q12.66踏步b=270踏步h=166.70.5531梯间宽:12001 1.2502300.973100 5.024200.477.71活载g 2.00设计值q12.05111.92 6.537.84 6.55767.871089.29 2.510 4.5119.11281315.616x(5x0.02/2+0.02)=14x0.15=页岩保护层20x0.02=标准层卫生间隔墙（120厚) 2.7(19x0.12+0.8+0.3)x2.7=标准层外墙1阳台花池外伸0.6m 窗套参考B9栋参考B9栋标准层外墙2（带0.9m 宽空调板) 2.7屋面梯间墙（3.7米高200厚墙).3.7q=1.2x7.71+1.4x2=现浇板厚度（mm):25x(0.1/cos(a)+0.1667/2)=合计:25x0.12=合计:q=1.35x6.87+1.4x0.7x0.7=现浇板厚度（mm):25x0.15=水磨石面层(mm):20x0.03x(0.27+0.1667)/0.27=栏杆及侧边粉刷： 1.5x1/1.2=现浇板厚度（mm):25x0.1=合计:楼梯入户墙(2.7高200厚墙+栏杆) 2.7露台墙+栏杆0.4女儿墙1（0.7高180厚蒸养粉煤灰砖墙＋栏杆)女儿墙2(1.8高180厚墙+栏杆)0.71.8 2.4x2.7=（8x0.2+0.8+0.5)x2.7=(8x0.2+0.8)x2.7=2.4x2.7+1.5=(19x0.18+0.8)x0.7+1.5=(19x0.18+0.8)x1.8+1.5=2.4x0.4+1.5=2.4x2.7+0.5(空调板)=2.7标准层外墙1(2.6米高200厚贴瓷砖) 2.7 墙体荷载统计2022/1/7 6:58 PM楼梯板梯板尺寸屋面4合计:q=1.35x6.12+1.4x0.7x0.7=二层3厚橡胶卷材屋面1（不上人屋面)恒载p屋面5(不上人屋面)恒载p屋面2恒载p恒载pq=1.35x7.62+1.4x0.7x0.7=合计:屋面3恒载p25x0.2=墙 体恒载p荷载值(kN/m)板底粉刷（mm):20x0.02/cos(a)=合计:(19x0.18+0.8)x3.7=2.7干铺150厚加气混凝土砌块20厚1：8水泥珍珠岩2％找坡标准层内隔墙20厚1：2.5水泥砂浆找平现浇板厚度（mm):q=1.35x8.87+1.4x0.7x0.7=层高2.2一层挡土墙体1（2.2m 高200厚墙)a=arctg(h/b)=(25x0.2+0.4)x2.2=q=1.35x6.37+1.4x0.7x0.7=现浇板厚度（mm):。

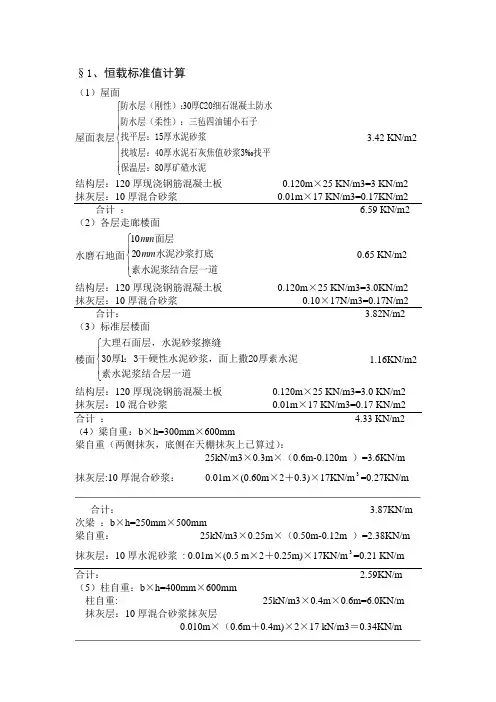

§1、恒载标准值计算（1）屋面屋面表层30‰⎧⎪⎪⎪⎨⎪⎪⎪⎩防水层（刚性）：厚C20细石混凝土防水 防水层（柔性）：三毡四油铺小石子 找平层：15厚水泥砂浆找坡层：40厚水泥石灰焦值砂浆3找平保温层：80厚矿碴水泥 3.42 KN/m2 结构层：120厚现浇钢筋混凝土板 0.120m ×25 KN/m3=3 KN/m2抹灰层：10厚混合砂浆 0.01m ×17 KN/m3=0.17KN/m2合计 ： 6.59 KN/m2 （2）各层走廊楼面水磨石地面⎪⎩⎪⎨⎧素水泥浆结合层一道水泥沙浆打底面层mm mm 2010 0.65 KN/m2结构层：120厚现浇钢筋混凝土板 0.120m ×25 KN/m3=3.0KN/m2 抹灰层：10厚混合砂浆 0.10×17N/m3=0.17N/m2 合计： 3.82N/m2 （3）标准层楼面楼面1⎧⎪⎨⎪⎩大理石面层，水泥砂浆擦缝30厚：3干硬性水泥砂浆，面上撒20厚素水泥素水泥浆结合层一道 1.16KN/m2结构层：120厚现浇钢筋混凝土板 0.120m ×25 KN/m3=3.0 KN/m2 抹灰层：10混合砂浆 0.01m ×17 KN/m3=0.17 KN/m2 合计 ： 4.33 KN/m2 （4）梁自重：b ×h=300mm ×600mm梁自重（两侧抹灰，底侧在天棚抹灰上已算过）：25kN/m3×0.3m ×（0.6m-0.120m ）=3.6KN/m 抹灰层:10厚混合砂浆： 0.01m ×(0.60m ×2＋0.3)×17KN/m 3=0.27KN/m 合计： 3.87KN/m 次梁 ：b ×h=250mm ×500mm梁自重： 25kN/m3×0.25m ×（0.50m-0.12m ）=2.38KN/m 抹灰层：10厚水泥砂浆 : 0.01m ×(0.5 m ×2＋0.25m)×17KN/m 3=0.21 KN/m 合计： 2.59KN/m （5）柱自重：b ×h=400mm ×600mm柱自重: 25kN/m3×0.4m ×0.6m=6.0KN/m 抹灰层：10厚混合砂浆抹灰层0.010m ×（0.6m ＋0.4m)×2×17 kN/m3＝0.34KN/m合计： 6.34KN/m （6）外纵墙自重纵墙：0.9m×0.2m×7.5 KN/m3 =1.35KN/m塑钢金窗：0.45KN/m2×2.1m=0.945 KN/m水刷石外墙面：（3.6m-2.1m）×0.5KN/m2＝0.75KN/m 水泥粉刷内墙面：（3.6m-2.1m）×0.36KN/m2＝0.54KN/m 合计： 3.585 KN/m （7）内纵墙自重内纵墙：（3.6m-0.6m）×0.2m×7,5kN/m3=4.5KN/m水泥粉刷内外墙面：（3.6m-0.6m）×2×0.36KN/m2＝2.16KN/m合计： 6.66KN/m （8）内隔墙自重内隔墙：（3.6m-1.0m）×0.2m×7.5kN/m3=4.5KN/m水泥粉刷内外墙面：（3.6m-0.6m）×2×0.36KN/m2＝2.16KN/m合计： 6.66 KN/m （9）地下一层纵墙自重纵墙自重25kN/m3×（4。
3.1.1 恒载恒载：又称永久荷载，在结构使用期间内，荷载的大小不随时间的推移而变化、或其变化与其平均值相比较可以忽略不计、或其变化是单调的并能趋于限值的荷载。
如结构自重、构造层重、土压力等。
结构自重和构造层重的标准值计算，可按照施工图纸的设计尺寸和材料的单位体积、或面积、或长度的重力，经计算直接确定；土压力标准值的计算详有关基础设计资料。
3.1.1.1 楼面恒荷载楼面恒荷载主要由三部分组成：建Array筑面层恒荷载、结构层恒荷载、顶棚恒荷载，分布形式详图3.1.1所示。
（1）由建筑面层引起的楼面恒荷载计算建筑面层引起的楼面恒荷载计算，必须根据建筑楼面面层的具体做法确定，常用建筑楼面面层恒荷载取值可图3.1.1 楼面恒荷载组成示意图参考表3.1.1。
（2）由结构层引起的楼面恒荷载计算结构层引起的楼面恒荷载 = 结构楼层楼板厚度×钢筋混凝土容重（一般取25kN/m3）程序计算时，只要输入结构楼层楼板厚度和混凝土容重，结构层恒荷载即会自行导算，详4.1所述。
表3.1.1 常用建筑楼面面层恒荷载取值参考表（3）由顶棚引起的楼面恒荷载计算顶棚引起的楼面恒荷载计算，必须根据建筑顶棚的具体做法确定，常用建筑顶棚恒荷载取值可参考表3.1.2。
表3.1.2 常用建筑顶棚恒荷载取值参考表3.1.1.2 屋面恒荷载屋面恒荷载主要由三部分组成：建筑屋面面层恒荷载、结构层恒荷载、顶棚恒荷载，分布形式详图3.1.2所示。
图3.1.2 屋面恒荷载组成示意图由结构层与顶棚引起的屋面恒荷载计算方法，同相应楼面恒荷载的计算方法，由建筑屋面面层引起的屋面恒荷载，必须根据建筑屋面面层的具体做法确定。
由于建筑屋面承担着保温、隔热和防水、排水的功能，因此建筑屋面面层的做法相对于建筑楼面面层的做法要复杂得多，加之各地气候、雨水情况不同，保温隔热材料和防水材料的不断更新发展，使各地屋面面层的做法不完全相同，但基本构造层相差不多。
（1）平屋面面层恒荷载计算平屋面，又称建筑找坡屋面，排水坡度为2%～3%，屋面面层的基本构造、荷重如下：① 结构层（钢筋混凝土屋面板）上水泥砂浆找平层：厚度15～30mm ，容重20kN/m 3； ② 隔气层：以成品为主，重量较轻，可以忽略；③ 保温层兼找坡层：一般采用憎水性能好、导热系数小和重量轻的保温材料，起坡处厚度必须满足热工要求、由建筑专业计算决定，如膨胀珍珠岩系列（容重7～15 kN/m 3，现场拌制的砂浆取大值，成品取小值）、挤塑板系列（很轻，重量可以忽略）等；④ 水泥砂浆找平层：厚度15～20mm ，容重20kN/m 3；⑤ 防水层：如二毡三油系列、二布六胶系列等，重量2～8 kN/m 2；⑥ 保护面层：对于不上人屋面，可以是涂料、反射膜、砂石粘料（常称绿豆砂）、蛭石云母粉、纤维纺织毯、水泥砂浆块材等；对于上人屋面，与楼面面层的做法相同，一般以水泥砂浆面层为主；也可以结合环境绿化，采用种植屋面、蓄水屋面等。

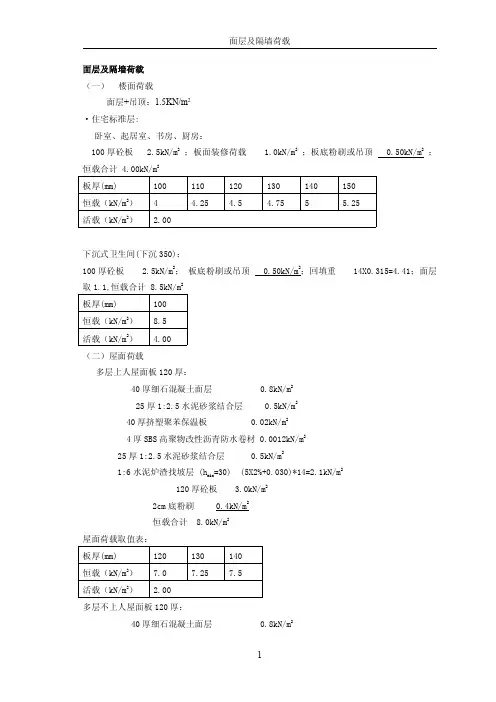

面层及隔墙荷载（一）楼面荷载面层+吊顶：1.5KN/m2·住宅标准层:卧室、起居室、书房、厨房：100厚砼板 2.5kN/m2；板面装修荷载 1.0kN/m2；板底粉刷或吊顶0.50kN/m2；恒载合计 4.00kN/m2板厚(mm)100110120130140150恒载（kN/m2）4 4.25 4.5 4.755 5.25活载（kN/m2） 2.00下沉式卫生间(下沉350)：100厚砼板 2.5kN/m2；板底粉刷或吊顶0.50kN/m2；回填重14X0.315=4.41；面层取1.1,恒载合计8.5kN/m2板厚(mm)100恒载（kN/m2）8.5活载（kN/m2） 4.00（二）屋面荷载多层上人屋面板120厚：40厚细石混凝土面层0.8kN/m225厚1:2.5水泥砂浆结合层0.5kN/m240厚挤塑聚苯保温板0.02kN/m24厚SBS高聚物改性沥青防水卷材0.0012kN/m225厚1:2.5水泥砂浆结合层0.5kN/m2=30)(5X2%+0.030)*14=2.1kN/m21:6水泥炉渣找坡层(hmin120厚砼板 3.0kN/m22cm底粉刷0.4kN/m2恒载合计8.0kN/m2屋面荷载取值表：板厚(mm)120130140恒载（kN/m2）7.07.257.5活载（kN/m2） 2.00多层不上人屋面板120厚：40厚细石混凝土面层0.8kN/m2聚脂无纺布一层40厚挤塑聚苯保温板0.02kN/m24厚SBS高聚物改性沥青防水卷材0.0012kN/m225厚1:2.5水泥砂浆结合层0.5kN/m21:6水泥炉渣找坡层(h=30)(5X2%+0.030)*14=2.1kN/m2min120厚砼板 3.0kN/m22cm底粉刷0.4kN/m2恒载合计 6.8kN/m2板厚(mm)120130140恒载（kN/m2） 6.87.057.3活载（kN/m2）0.5露台:水泥砂浆+10厚防滑地砖:0.7kN/m240厚细石混凝土面层0.8kN/m225厚1:2.5水泥砂浆结合层0.5kN/m240厚挤塑聚苯保温板0.02kN/m24厚SBS高聚物改性沥青防水卷材0.0012kN/m225厚1:2.5水泥砂浆结合层0.5kN/m2=30)(5X2%+0.030)*14=1.82kN/m2 1:6水泥炉渣找坡层(hmin120厚砼板 3.0kN/m22cm底粉刷0.4kN/m2恒载合计7.8kN/m2板厚(mm)100120130恒载（kN/m2）7.37.88.0活载（kN/m2） 3.00坡屋面：彩色混凝土屋面瓦,彩陶瓦0.5kN/m2挂瓦条40X50,顺水条40X300.1kN/m220厚1：2.5水泥砂浆0.40kN/m240厚挤塑聚笨板0.02kN/m220厚1：2.5水泥砂浆0.40kN/m23厚SBS聚氨脂防水卷材0.0009kN/m220厚1：2.5水泥砂浆0.40kN/m2120厚砼板 3.00kN/m22cm底粉刷0.4kN/m2恒载合计 5.23kN/m2取5.3kN/m2(应按坡面坡度折算为水平荷载)(三)墙体荷载隔墙按页岩空心砖按容重12KN/m3(考虑砌筑灰缝)计算，抺灰内墙按双面0.8考虑。
