支路电流法2

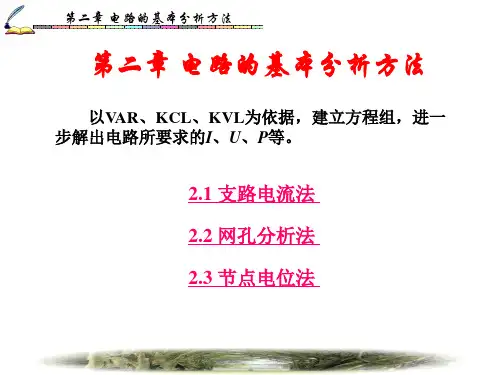

第二章电路的分析方法电路分析是指在已知电路构和元件参数的情况下，求出某些支路的电压、电流。

分析和计算电路可以应用欧姆定律和基尔霍夫定律，但往往由于电路复杂，计算手续十分繁琐。

为此，要根据电路的构特点去寻找分析和计算的简便方法。

2．1 支路电流法支路电流法是分析复杂电路的的基本方法。

它以各支路电流为待求的未知量，应用基尔霍夫定律（KCL 和KVL ）和欧姆定律对结点、回路分别列出电流、电压方程，然后解出各支路电流。

下面通过具体实例说明支路电流法的求解规律。

例2-1】试用支路电流法求如图2-1 所示电路中各支路电流。

已知U S1 130V ，U S2 117V ，R1 1 ，R2 0.6 ，R 24 。

【解】该电路有3 条支路（b=3），2个结点（n=2）,3 个回路（L=3 ）。

先假定各支路电流的参考方向和回路的绕行方向如图所示。

因为有3 条支路则有3 个未知电流，需列出3 个独立方程，才能解得3个未知量。

根据KCL 分别对点A、B 列出的方程实际上是相同的，即结点A、B 中只有一个结点电流方程是独立的，因此对具有两个结点的电路，只能列出一个独立的KCL 方程。

再应用KVL 列回路电压方程，每一个方程中至少要包含一条未曾使用过的支路（即没有列过方程的支路）的电流或电压，因此只能列出两个独立的回路电压方程。

根据以上分析，可列出3 个独立方程如下：结点A I1 I2 I 0回路ⅠI1R1 I2R2 U S1 U S2回路ⅡI2 R2 IR U S2I1 10A， I2 5A， I=5A 联立以上3 个方程求解，代入数据解得支路电流通过以上实例可以总出支路电流法的解题步骤是：1．假定各支路电流的参考方向，若有n个点，根据KCL 列出（n－１）个结点电流方程。

２．若有b 条支路，根据KVL 列（b－n＋１）个回路电压方程。

为了计算方便，通常选网孔作为回路。

5 3．解方程组，求出支路电流。

【例 2-2】如图 2-2 所示电路，用支路电流法求各支路电流。

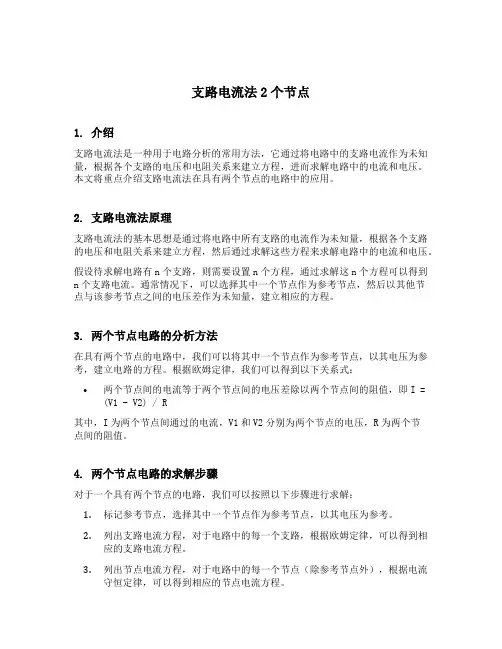

支路电流法2个节点1. 介绍支路电流法是一种用于电路分析的常用方法，它通过将电路中的支路电流作为未知量，根据各个支路的电压和电阻关系来建立方程，进而求解电路中的电流和电压。

本文将重点介绍支路电流法在具有两个节点的电路中的应用。

2. 支路电流法原理支路电流法的基本思想是通过将电路中所有支路的电流作为未知量，根据各个支路的电压和电阻关系来建立方程，然后通过求解这些方程来求解电路中的电流和电压。

假设待求解电路有n个支路，则需要设置n个方程，通过求解这n个方程可以得到n个支路电流。

通常情况下，可以选择其中一个节点作为参考节点，然后以其他节点与该参考节点之间的电压差作为未知量，建立相应的方程。

3. 两个节点电路的分析方法在具有两个节点的电路中，我们可以将其中一个节点作为参考节点，以其电压为参考，建立电路的方程。

根据欧姆定律，我们可以得到以下关系式：•两个节点间的电流等于两个节点间的电压差除以两个节点间的阻值，即I = (V1 - V2) / R其中，I为两个节点间通过的电流，V1和V2分别为两个节点的电压，R为两个节点间的阻值。

4. 两个节点电路的求解步骤对于一个具有两个节点的电路，我们可以按照以下步骤进行求解：1.标记参考节点，选择其中一个节点作为参考节点，以其电压为参考。

2.列出支路电流方程，对于电路中的每一个支路，根据欧姆定律，可以得到相应的支路电流方程。

3.列出节点电流方程，对于电路中的每一个节点（除参考节点外），根据电流守恒定律，可以得到相应的节点电流方程。

4.解方程，将所有的方程进行联立，求解未知量。

5.检验，将求解得到的未知量带入原方程，验证解的正确性。

5. 例子为了更好地理解支路电流法在两个节点电路中的应用，我们来看一个具体的例子。

假设我们有一个由电源、电阻和电流控制器构成的电路，如下图所示：+-----R1------+| |V1 V2| |- R2| |+-------------+其中，V1为电源的电压，V2为电压控制器的电压，R1和R2分别为电阻。

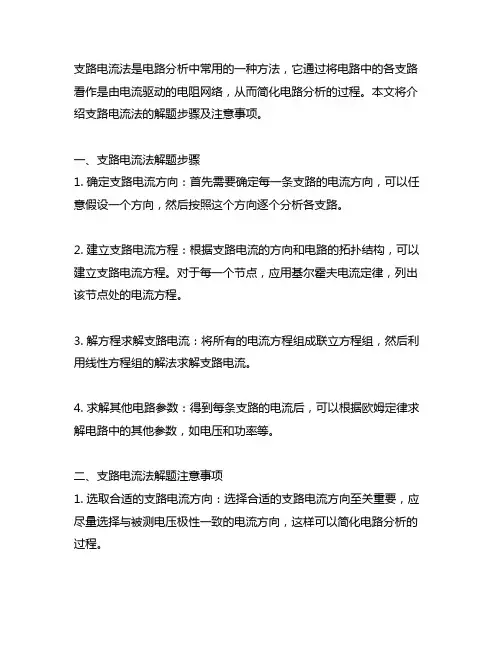

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

本文将介绍支路电流法的解题步骤及注意事项。

一、支路电流法解题步骤1. 确定支路电流方向：首先需要确定每一条支路的电流方向，可以任意假设一个方向，然后按照这个方向逐个分析各支路。

2. 建立支路电流方程：根据支路电流的方向和电路的拓扑结构，可以建立支路电流方程。

对于每一个节点，应用基尔霍夫电流定律，列出该节点处的电流方程。

3. 解方程求解支路电流：将所有的电流方程组成联立方程组，然后利用线性方程组的解法求解支路电流。

4. 求解其他电路参数：得到每条支路的电流后，可以根据欧姆定律求解电路中的其他参数，如电压和功率等。

二、支路电流法解题注意事项1. 选取合适的支路电流方向：选择合适的支路电流方向至关重要，应尽量选择与被测电压极性一致的电流方向，这样可以简化电路分析的过程。

2. 选取合适的基尔霍夫电流定律方向：在建立支路电流方程时，需要注意选取合适的基尔霍夫电流定律方向，以确保得到正确的电流方程。

3. 注意节点电流的正负表示：在列出节点处的电流方程时，应注意节点电流的正负表示，根据实际电流方向来确定正负号，避免混淆和错误的计算。

4. 检查联立方程组的约束条件：在求解支路电流的联立方程组时，应注意检查联立方程组的约束条件，确保方程组不会出现矛盾或无解的情况。

5. 对结果进行合理性检验：得到支路电流后，应对结果进行合理性检验，可以通过欧姆定律和基尔霍夫电压定律来检查求解的支路电流是否符合电路的实际情况。

通过以上步骤和注意事项，可以有效地应用支路电流法进行电路分析，并得到准确的电路参数。

支路电流法在实际工程中具有广泛的应用价值，熟练掌握支路电流法的解题方法和注意事项，对于电路分析和设计工作都具有重要的意义。

支路电流法是电路分析中常用的一种方法，它通过将电路中的各支路看作是由电流驱动的电阻网络，从而简化电路分析的过程。

支路电流法知识点总结在支路电流法中，首先要做的是将整个电路分解成若干个支路和节点。

然后，在每一个节点上应用基尔霍夫电流定律，根据电流的守恒原理，可以得到关于每一个节点的方程。

接下来，在每一个支路上应用基尔霍夫电压定律，根据电压的守恒原理，可以得到关于每一个支路的方程。

通过解这些方程，就可以求解电路中各个未知量。

支路电流法的优点在于它可以很方便地应用于复杂的电路分析中。

无论是含有多个电源、多个电阻、多个电容和多个电感的电路，都可以通过支路电流法得到比较简洁的分析结果。

因此，它在电路分析中有着广泛的应用。

支路电流法的基本原理支路电流法基于基尔霍夫电流定律和基尔霍夫电压定律，而这两个定律又是基于能量守恒和电荷守恒的原理。

下面，我们来简要介绍一下这两个定律的原理。

基尔霍夫电流定律：在一个节点上，进入该节点的电流之和等于离开该节点的电流之和。

这个定律反映了电流的守恒原理。

具体而言，对于一个节点i，其电流方程可以表示为：∑_(j=1)^n▒I_ij=0其中，I_ij表示从节点i到节点j的电流，n表示与节点i有直接连接的节点的个数。

这个公式表示了在节点i上电流的守恒原理。

基尔霍夫电压定律：在一个闭合回路中，所有元件的电压之和等于零。

这个定律反映了电压的守恒原理。

具体而言，对于一个闭合回路k，其电压方程可以表示为：∑_(m=1)^q▒V_mk=0其中，V_mk表示在回路k上第m个元件的电压，q表示回路k上元件的个数。

这个公式表示了在闭合回路中电压的守恒原理。

基尔霍夫的这两个定律，提供了支路电流法的理论基础。

通过这两个定律，我们可以方便地将电路分解成若干个支路和节点，应用这两个定律，得到方程，从而求解电路中的各个未知量。

下面，我们来详细介绍一下支路电流法的一般步骤。

支路电流法的步骤1. 选择参考节点在进行支路电流法分析时，首先需要选择一个参考节点。

通常情况下，我们选择地线或者电路中的已知电压点作为参考节点。

选择参考节点的目的在于简化计算，因为只有选择参考节点后，才能清楚地知道哪些支路上的电流是未知量。

电工学-支路电流法教案第一章：支路电流法概述1.1 学习目的了解支路电流法的概念、原理和应用，掌握支路电流法的基本步骤。

1.2 教学内容1.2.1 支路电流法的概念1.2.2 支路电流法的原理1.2.3 支路电流法的应用1.2.4 支路电流法与节点电压法的比较1.3 教学方法采用讲解、示例、练习相结合的方式进行教学。

1.4 教学要点1.4.1 支路电流法的定义1.4.2 支路电流法的基本步骤1.4.3 支路电流法的应用示例1.5 练习题1.50 解释支路电流法的概念。

1.51 简述支路电流法的原理。

1.52 列举支路电流法的应用实例。

1.53 比较支路电流法和节点电压法的异同。

第二章：支路电流法的基本步骤2.1 学习目的掌握支路电流法的基本步骤，能够独立完成简单的电路分析。

2.2 教学内容2.2.1 支路电流法的基本步骤2.2.2 支路电流法的解题技巧2.3 教学方法通过示例和练习，引导学生掌握支路电流法的基本步骤。

2.4 教学要点2.4.1 支路电流法的基本步骤2.4.2 支路电流法的解题技巧2.5 练习题2.50 简述支路电流法的基本步骤。

2.51 利用支路电流法分析下列电路，求出各支路电流。

第三章：支路电流法在复杂电路中的应用3.1 学习目的掌握支路电流法在复杂电路中的应用，能够解决实际问题。

3.2 教学内容3.2.1 复杂电路的支路电流法分析3.2.2 支路电流法在实际问题中的应用3.3 教学方法通过案例分析和练习，让学生熟悉支路电流法在复杂电路中的应用。

3.4 教学要点3.4.1 复杂电路的支路电流法分析3.4.2 支路电流法在实际问题中的应用3.5 练习题3.50 简述复杂电路的支路电流法分析步骤。

3.51 利用支路电流法分析下列复杂电路，求出各支路电流。

第四章：支路电流法在交流电路中的应用4.1 学习目的掌握支路电流法在交流电路中的应用，能够分析交流电路的特性。

4.2 教学内容4.2.1 交流电路的支路电流法分析4.2.2 支路电流法在交流电路中的应用示例4.3 教学方法通过讲解和练习，让学生了解支路电流法在交流电路中的应用。

支路电流法教案-徐秋一、教学目标1. 让学生掌握支路电流法的概念和基本原理。

2. 培养学生运用支路电流法分析电路的能力。

3. 引导学生运用支路电流法解决实际电路问题。

二、教学内容1. 支路电流法的概念：介绍支路电流法的定义和作用。

2. 支路电流法的基本原理：讲解支路电流法的基本原理和计算方法。

3. 支路电流法的应用：举例说明支路电流法在实际电路分析中的应用。

4. 支路电流法的局限性：讨论支路电流法在解决复杂电路时的局限性。

5. 支路电流法的拓展：介绍支路电流法的拓展方法和技巧。

三、教学方法1. 讲授法：讲解支路电流法的概念、原理和应用。

2. 案例分析法：分析实际电路案例，让学生学会运用支路电流法解决问题。

3. 讨论法：组织学生讨论支路电流法在解决复杂电路时的局限性。

4. 实践操作法：让学生动手实践，掌握支路电流法的计算和应用。

四、教学准备1. 教学PPT：制作支路电流法的PPT，内容包括概念、原理、应用等。

2. 电路图：准备一些典型的电路图，用于分析和讨论。

3. 计算工具：准备计算器等工具，方便学生计算。

五、教学过程1. 导入：通过一个小例子，引导学生思考如何分析电路。

2. 讲解支路电流法的概念和原理：讲解支路电流法的定义、作用和基本原理。

3. 分析实际电路案例：运用支路电流法分析给出的电路图，让学生学会解决问题。

4. 讨论支路电流法的局限性：让学生认识到支路电流法在解决复杂电路时的局限性。

5. 拓展学习：介绍支路电流法的拓展方法和技巧。

6. 课堂练习：让学生动手实践，运用支路电流法解决实际问题。

7. 总结：对本节课的内容进行总结，强调重点和难点。

8. 作业布置：布置一些相关的课后练习，巩固所学知识。

六、教学评估1. 课堂问答：通过提问方式检查学生对支路电流法概念和原理的理解。

2. 案例分析：评估学生运用支路电流法分析实际电路图的能力。

3. 课堂练习：检查学生动手实践，运用支路电流法解决问题的能力。
