编制瓷夹或塑料夹配线施工方案瓷夹和塑料夹是电力配线中常用的两种夹具,用于固定电缆或导线。
下面将编制瓷夹和塑料夹配线施工方案。
1.施工准备1.1确定施工区域:根据工程图纸和设计要求,确定需要安装瓷夹和塑料夹的区域。
1.2准备工具和材料:准备所需要的工具和材料,包括瓷夹、塑料夹、螺丝刀、扳手、电缆、导线等。
1.3工作安全:施工前进行必要的安全教育和培训,佩戴好个人防护用品,确保施工安全。
2.1确定安装位置:根据设计要求确定瓷夹的安装位置,并在墙面、地面或支撑结构上标记出安装位置。
2.2钻孔:使用电钻在标记位置上钻孔,确保孔洞大小适合瓷夹。
2.3固定瓷夹:将瓷夹插入钻孔中,使用螺丝刀或扳手将瓷夹固定在位。
2.4安装电缆或导线:根据设计要求,将电缆或导线通过瓷夹,注意不要损坏电缆绝缘层。
2.5检查固定牢固度:检查瓷夹的固定牢固度,确保电缆或导线不会松动。
3.1确定安装位置:根据设计要求确定塑料夹的安装位置,并在墙面、地面或支撑结构上标记出安装位置。
3.2钻孔:使用电钻在标记位置上钻孔,确保孔洞大小适合塑料夹。
3.3固定塑料夹:将塑料夹插入钻孔中,使用螺丝刀或扳手将塑料夹固定在位。
3.4安装电缆或导线:根据设计要求,将电缆或导线通过塑料夹,注意不要损坏电缆绝缘层。
3.5检查固定牢固度:检查塑料夹的固定牢固度,确保电缆或导线不会松动。
4.验收和维护4.1验收:施工完成后,进行验收,检查瓷夹和塑料夹的安装质量和固定牢固度是否符合设计要求。
4.2维护:定期检查瓷夹和塑料夹的状态,如有松动或损坏,及时更换或修复,以保证电缆或导线的安全使用。
以上就是瓷夹和塑料夹配线施工方案的编制,实施时应严格按照施工步骤操作,并注意施工安全。
在施工过程中,应始终遵守相关的规范和安全操作程序,确保施工质量和人员安全。

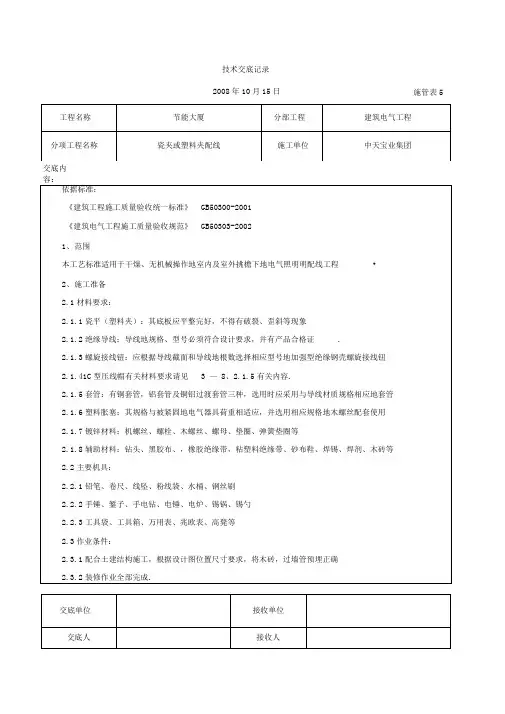

瓷夹或塑料夹配线依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于干燥、无机械操作的室内及室外挑檐下的电气照明明配线工程。
2、施工准备2.1材料要求:2.1.1瓷平(塑料夹):其底板应平整完好,不得有破裂、歪斜等现象。
2.1.2绝缘导线:导线的规格、型号必须符合设计要求,并有产品合格证。
2.1.3螺旋接线钮:应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.41C型压线帽有关材料要求请见3—8、2.1.5有关内容。
2.1.5套管:有铜套管,铝套管及铜铝过渡套管三种,选用时应采用与导线材质规格相应的套管。
2.1.6塑料胀塞:其规格与被紧固的电气器具荷重相适应,并选用相应规格的木螺丝配套使用。
2.1.7镀锌材料:机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。
2.1.8辅助材料:钻头、黑胶布、,橡胶绝缘带,粘塑料绝缘带、砂布鞋、焊锡、焊剂、木砖等。
2.2主要机具:2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
2.2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。
2.2.3工具袋、工具箱、万用表、兆欧表、高凳等。
2.3作业条件:2.3.1配合土建结构施工,根据设计图位置尺寸要求,将木砖,过墙管预埋正确。
2.3.2装修作业全部完成。
3、操作工艺3.1工艺流程:弹线定位——预埋木砖和保护(预埋塑料胀管)——夹板固定——导线敷设——导线连结——线路检查、绝缘摇测3.2弹线定位:3.2.1弹线定位应符合以下规定:3.2.1.1线路与其它管路应避免相遇,接近敷设时,其最小距离应符合3-1、表3-2规定。
3.2.1.2导线在转弯、分支和进入电气器具处,均应装设支持件固定。
采用瓷夹板或塑料夹板配线时,支持点与转弯中点、分支点和电气器具边缘的距离为40~60mm。
3.2.1.3导线沿室内墙壁、顶棚敷设时,其支持件固定点间的距离应符合表3.2.1.3规定。
瓷夹或塑料夹配线施工作业指导书1.依据标准及范围《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002本作业指导书适用于干燥、无机械操作的室内及室外挑檐下的电气照明明配线工程。
2.施工准备2.1材料要求:2.1.1瓷平(塑料夹):其底板应平整完好,不得有破裂、歪斜等现象。
2.1.2绝缘导线:导线的规格、型号必须符合设计要求,并有产品合格证。
2.1.3螺旋接线钮:应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.41C型压线帽有关材料要求请见3—8、2.1.5有关内容。
2.1.5套管:有铜套管,铝套管及铜铝过渡套管三种,选用时应采用与导线材质规格相应的套管。
2.1.6塑料胀塞:其规格与被紧固的电气器具荷重相适应,并选用相应规格的木螺丝配套使用。
2.1.7镀锌材料:机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。
2.1.8辅助材料:钻头、黑胶布、,橡胶绝缘带,粘塑料绝缘带、砂布鞋、焊锡、焊剂、木砖等。
2.2主要机具:2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
2.2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。
2.2.3工具袋、工具箱、万用表、兆欧表、高凳等。
2.3作业条件:2.3.1配合土建结构施工,根据设计图位置尺寸要求,将木砖,过墙管预埋正确。
2.3.2装修作业全部完成。
3.操作工艺3.1工艺流程:弹线定位——预埋木砖和保护(预埋塑料胀管)——夹板固定——导线敷设——导线连结——线路检查、绝缘摇测3.2弹线定位:3.2.1弹线定位应符合以下规定:3.2.1.1线路与其它管路应避免相遇,接近敷设时,其最小距离应符合3-1、表3-2规定。
3.2.1.2导线在转弯、分支和进入电气器具处,均应装设支持件固定。
采用瓷夹板或塑料夹板配线时,支持点与转弯中点、分支点和电气器具边缘的距离为40~60mm。
3.2.1.3导线沿室内墙壁、顶棚敷设时,其支持件固定点间的距离应符合表3.2.1.3规定。

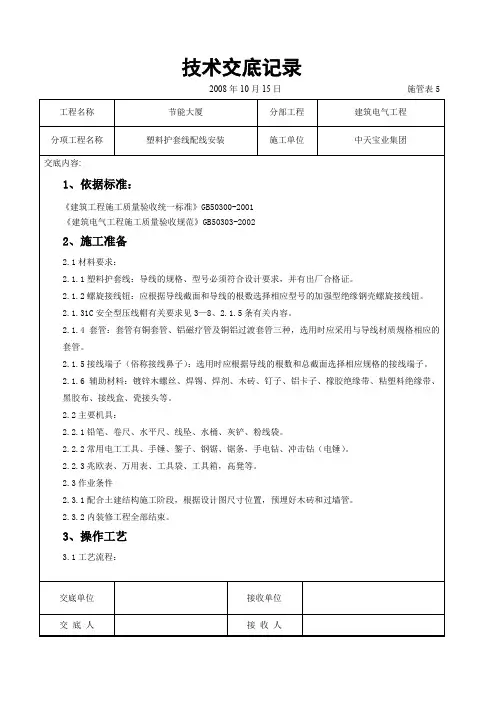

塑料护套线配线安装交底记录交底时间:2024年5月1日交底地点:XXXX工程现场参与人员:1.项目经理:XXX3.电气工程师:XXX4.施工队伍:XXX施工队交底内容:1.安装要求:a.根据设计方案和施工图进行布线,确保每个电气设备都有足够的电源供应。
b.选择合适的电线规格和数量,根据电流负荷和线路长度计算确定。
c.安装过程中要注意保持线路的干净整齐,避免交叉绕线和悬挂线路,确保安装美观。
d.在可视范围内使用塑料护套线,避免暴露的电线直接接触外部环境。
2.安装步骤:a.按照施工图纸标明的线路进行布线,并使用垂直线沿线固定。
b.在起始位置切断所需长度的塑料护套线,并留出一定长度的冗余线。
c.在线路起始端和终止端分别安装插座和开关,确保线路连接正确。
d.通过塑料护套线上的刻度线剥开相应长度的外皮,并将裸露的导线插入插座或开关上的接线孔中。
e.使用电工胶布固定护套线和导线,确保插座和开关紧固牢固。
f.检查每个接线点的连接是否牢固,没有松动或断开的情况。
3.安全注意事项:a.在进行线路布线和接线时,必须先切断供电。
b.确保所有的安全用具(如绝缘手套、绝缘鞋)都佩戴正确,并进行必要的绝缘防护。
c.施工过程中不得踩踏、压碾或受力过大的地方。
d.避免在潮湿、易爆、易燃和有腐蚀性气体的环境中施工。
e.严禁私拉乱接、随意改变线路布线和连接方式。
4.质量验收标准:a.电线应符合国家标准,表面应光滑,无明显破损和折断。
b.插座和开关应正常工作,插头和插座之间的插拔力应适中。
c.线路接头应牢固可靠,无松动和接触不良现象。
d.线路布线应整齐美观,不得有明显的交叉和叠加。
以上就是塑料护套线配线安装交底记录的内容,希望能对大家的工作有所帮助。
在实际工程施工中,还要根据具体情况进行详细操作指导,并遵循相关安全规范和标准,确保电气设施的安全运行。
2008年10月15日施管表5 Array交底内容:检查、绝缘摇测3.2弹线定位:3.2.1弹线定位应符合以下规定:321.1线路与其它管路应避免相遇,接近敷设时,其最小距离应符合3-1、表3-2规定.321.2导线在转弯、分支和进入电气器具处,均应装设支持件固定•采用瓷夹板或塑料夹板配线时,支持点与转弯中点、分支点和电气器具边缘地距离为40〜60mm.3.2.1.3导线沿室内墙壁、顶棚敷设时,其支持件固定点间地距离应符合表 3.2.1.3规定.支持件固定点之间地距离表3.2.1.4室内敷设地导线与建筑物表面最小距离在瓷(塑料)夹板配线时,应不小于;3.2.1.5瓷(塑料)夹板配线时,导线至地面地最小距离见表3-20规定.3.2.2弹线定位:根据设计图要求,从线路地电源设备和用电器具地位置,找好水平和垂直线,用粉线袋沿建筑物表面,由始端至终端弹出线路地中心线,均匀分出档距,标出固定点位置3.3预埋木砖和保护管:2008年10月15日施管表5根据设计图要求,在结构施工中,将木砖和保护管预埋在准确位置•预埋应先找准水平线和垂直线,技术交底记录2008年10月15日施管表5363.1导线敷设应横平竖直,在同一平面上有曲折时,折角应为 363.1.1,瓷夹板胀管固定见图363.1.2所示.120-图3.6.3.1.1线路结头做法图3.6.3.1.2瓷夹板胀管固定3.6.3.2当两条线路相互交叉时,应在靠近建筑物地导线上套以绝缘套管,管两端用瓷(塑料)夹固 定.线路交叉做法见图 3.6.3.2.1.导线在分支时,分支处用瓷(塑料)夹固定,线路分支结头做法见图 36322 所示.交底单位接收单位交底人接收人2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称 瓷夹或塑料夹配线 施工单位 中天宝业集团交底内容90。
角,线路结头做法见图图36322线路分支结头做法363.3面礼导线在阴角处做法见图 3.6.3.3.1,线路与管道交叉做法见图36332所示.图3.6.3.3.1导线在阴角处做法图3.6.3.3.2线路与管道交叉做法363.4导线在绕梁处应加抱角,见图 3.6.3.4.1.明线穿墙管做法见图36342 所示.技术交底记录2008年10月15日施管表5图3.6.3.4.1绕梁做法363.5导线在进入电器具处,均应装设瓷(塑料)夹固定见图 图3.6.3.5拉线开关安装示意图3.6.3.6导线地驰度不可过大,以免绝缘不良造成短路,在容易刮碰导线地地方应加保护装置 3.7导线连接:3.7.1螺旋接线钮连接:在配线结头处,均应预留出接线端头连接后顺直导线,倒挂空间即可3.7.21C 安全型压线帽连接. 3.7.3铜导线焊接. 3.7.4铝套管压接.线路检查及绝缘摇测交底单位接收单位交底人接收人2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称 瓷夹或塑料夹配线 施工单位 中天宝业集团4、质量标准363.5所示..连接方法见第八章 8.4.8条有关部分.4.1.1瓷件及导线地品种规格、质量必须符合设计要求和有关规定;导线间和导线对地间地绝缘电阻必须大于0.5M Q.检验方法:实测或检查绝缘电阻摇测记录•4.1.2导线严禁扭绞、死弯和绝缘层损坏等缺陷检验方法:观察检查•4.2.1瓷件安装牢固无损坏,瓷夹或塑料夹地底板和盖板必须整齐,不得歪斜、错台、导线与夹板排列整齐,表面清洁,固定间距均匀准确检验方法:观察、检查•4.2.2导线敷设平直整齐,转弯、分支处地瓷(塑料)夹固定可靠;进入电气器具处绝缘良好4.2.3穿过梁、墙、楼板和跨越线路等处有保护管;跨越建筑物变形缝地导线两端留有补偿余量,固定可靠. 检验方法:观察检查.4.2.4导线连接处包扎严密,绝缘良好,不伤线芯,导线接头不受拉力检验方法:观察检查.4.3允许偏差工程:瓷(塑料)夹配线线路中心线允许偏差:水平线路5mm ;垂直线路5mm.检验方法:水平线路用拉线,尺量检查.垂直线路用吊线,尺量检查.5、成品保护5.1配线时,不应损坏建筑物地表面,应保持各部位清洁5.2安装电气器具时,不得碰松已敷设完地导线.5.3紧固螺丝时,不应用力过猛,以免瓷件破裂技术交底记录2008年10月15日施管表55.4线路敷设后,不得再次喷浆刷油,以防止污染导线6、应注意地质量问题6.1瓷件固定不牢、不平齐,应先将木砖或塑料胀管预埋牢固,再用木螺丝将瓷件固定在木砖或塑料胀管上,并调整平齐•6.2导线过分松驰,超过允许偏差,应及时进行调整,使其达到规定要求6.3在导线分支处,转角处未加装固定瓷件,应及时补装6.4变形缝两侧地导线未加装瓷件固定,应按要求及时补装,导线要留有补偿余量6.5导线敷设位置距地面地高度不符合要求•应按要求进行调整.6.6 丁字配线时,导线有不顺直现象•配线时,在丁字瓷件处,应先将导线理顺.不符合要求地应及时调整正确.7、质量记录7.1绝缘导线应有产品出厂合格证.7.2瓷夹或塑料夹配线预检、自检、互检记录.7.3设计变更洽商记录,竣工图.7.4瓷夹、瓷柱(珠)及瓷瓶配线分项工程质量检验评定记录7.5电气绝缘电阻测试记录.。
瓷夹或塑料夹配线质量管理依据标准:《建筑工程施工质量验收统一标准》GB50300-2013《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于干燥、无机械操作的室内及室外挑檐下的电气照明明配线工程。
2、施工准备2.1材料要求:,不得有破裂、歪斜等现象。
,并有产品合格证。
,铝套管及铜铝过渡套管三种,选用时应采用与导线材质规格相应的套管。
,并选用相应规格的木螺丝配套使用。
,橡胶绝缘带,粘塑料绝缘带、砂布鞋、焊锡、焊剂、木砖等。
2.2主要机具:2.3作业条件:,根据设计图位置尺寸要求,将木砖,过墙管预埋正确。
3、操作工艺3.1工艺流程:弹线定位—预埋木砖和保护(预埋塑料胀管)—夹板固定—导线敷设—导线连结—线路检查、绝缘摇测3.2弹线定位:,接近敷设时,其最小距离应符合3-1、表3-2规定。
,均应装设支持件固定。
采用瓷夹板或塑料夹板配线时,支持点与转弯中点、分支点和电气器具边缘的距离为40~60mm。
,其支持件固定点间的距离应符合表表,应不小于5mm;,导线至地面的最小距离见表3-20规定。
根据设计图要求,从线路的电源设备和用电器具的位置,找好水平和垂直线,用粉线袋沿建筑物表面,由始端至终端弹出线路的中心线,均匀分出档距,标出固定点位置。
3.3预埋木砖和保护管:表3.3根据设计图要求,在结构施工中,将木砖和保护管预埋在准确位置。
预埋应先找准水平线和垂直线,梯形木砖较大的一面应埋入墙内,较小的一面应与墙面找平。
可采用钢管或塑料管做保护管,管的两端应突出墙面5~10mm。
应仔细核对木砖和保护管的数量及位置是否正确,不得有遗漏或搞错位置。
3.4预埋塑料胀管:同样按照弹线定位的方法来确定固定点的位置,然后,根据所选用的塑料胀管的外径和长度选择钻头进行钻孔,孔深应大于胀管的长度,埋入胀管后应与墙面平齐。
3.5夹板固定:瓷双线夹、塑料单线夹、塑料三线夹和塑料二线胖腹花线夹采用一点固定;瓷单线(双线)夹、塑料三线胖腹花线夹采用两点固定。
2008年10月15日施管表5
2008年10月15日施管表5
2008年10月15日施管表5
图3.3.1用木砖安装
混凝土墙、砖墙可采用塑料胀管固定塑料线槽。
根据胀管直径和长度选择钻头,在标出的固定点位置上钻孔,不应歪斜、豁口,应垂直钻好孔后,将孔内残存的杂物清净,用木锤把塑料胀管垂直敲
图3.3.3.1伞型螺栓安装做法
图3.3.3.2伞型螺栓构造
线槽及附件连接处应严密平整,无孔不入缝隙,紧贴建筑物固定点最大间距见表
线槽分支接头,线槽附件如直能,三能转角,接头,插口,盒,箱应采用相同材质的定型产
2008年10月15日施管表5
图3.4.2塑料线槽安装示意图
—阴角;4—直转有;5—平转角;6—平三通;7—顶三通;8—连接头;9—右三角;
12—接线盒插口;13—灯头盒插口;14—灯头盒;15—接线盒
线槽各种附件安装要求:
盒子均应两点固定,各种附件角、转角,三通等固定点不应少于两点(卡装式除外)接线盒,灯头盒应采用相应插口连接。
2008年10月15日施管表5
2008年10月15日施管表5。
塑料线槽配线安装交底记录1.安装人员本次安装由电工和助手共同完成,电工负责线槽、插座的安装以及相关维修保养,助手负责协助电工进行线槽、插座的定位安装和辅助工作。
2.安装要求2.1线槽材质需符合质量标准,外观需整洁,表面光滑,无杂质、气泡等缺陷。
2.2安装前需要对线路进行检查确认,线路需符合国家规范标准,保证线路安全可靠。
2.3安装过程中需注意安全,尽量避免线路短路、漏电等隐患。
2.4安装位置需符合设计要求,不能影响日常使用和美观度。
2.5安装过程中需注意保护现场设施和装修材料,避免损坏现场装修。
3.安装步骤3.1确认线槽安装位置,确定线槽长度和数量。
3.2使用手电钻和木钻头,在墙体上预留出安装孔。
3.3将线槽安装在钻好的孔中,使其与墙体紧密贴合,固定在墙体上,并将线槽间距保持一致。
3.4在线槽的预留孔上安装插座,然后将连接线路引入线槽内。
3.5根据需要安装桥架等配件,保持线槽整洁美观。
3.6连接电源线路,进行线路检查,确保安装完成后线路通畅,无短路、漏电等隐患。
4.验收和交底4.1验收方案安装结束后,电工和助手对线槽、插座的安装位置、数量、线路走向、接线情况等进行全面检查,确保线路安全可靠、整体美观,符合设计要求。
4.2交底内容4.2.1插座的使用方法和注意事项。
4.2.2线槽的维护保养方法和注意事项。
4.2.3电力设备的保养、检修和维护方法及注意事项。
4.2.4安装过程中遇到的问题和处理方式。
4.2.5线路图和安装记录。
4.3交底对象本次交底对象为业主,电工和助手通过详细的解释和示范,确保业主掌握了使用方法和注意事项,能够正常使用线槽、插座和电力设备,并保证线路安全可靠。
塑料护套线配线安装交底记录塑料护套线配线安装交底记录一、现场情况本次配线工程位于XX公司海晏楼五层,主要包括对五楼一部分工作区域的电线敷设、接线以及开关面板安装等工作。
二、工作前准备1. 工作人员:本次工作由XX公司电器部门的工程师、技术员和工人三人组成。
2. 工具材料:(1)绝缘手套、安全帽、安全鞋等个人防护用品。
(2)电工刀、钳子、螺丝批、鸟嘴钳、斜口钳等安装配线所需工具。
(3)塑料护套线、塑料电缆管、插头以及开关面板等现场需要使用的材料。
3. 施工前图纸确认:确认现场图纸、规格及相关技术参数,核对材料数量和件数是否符合需求。
4. 现场预先清理:对工作区域进行现场清理,确保安装前的地面平整、整洁,应对后续安装作业的顺利实施。
三、工作流程1. 外墙线路安装:(1)对外墙线路进行检查、测绘,然后根据需要进行拉直和修整。
(2)在线路的起始端安装防水插头,防止水透入线路,对相关设备产生损害。
(3)从起始端向终点逐渐铺设线路,并在需要进行转角处理的地方使用塑料电缆管,确保线路的美观和安全性。
2. 户内配线安装(1)按照安装图纸进行现场勘测并定位,在规定位置上安装开关面板。
(2)将电线与插头进行连接,根据需要进行修整、接地和绝缘处理。
(3)对配线管线进行疏通处理,确保线路通畅、可靠。
(4)对线路质量进行检验,测试电子设备的工作状态和电流大小。
四、现场安全措施1. 工作人员配备个人防护用品和安全守则知识的学习和掌握。
2. 工作前对现场的电线、电缆、插头、开关等设备进行检查,确保安全高可靠性;3. 防止设备损坏,对插头、接地等进行测试,安装好绝缘设施。
4. 工作期间保持现场疏通,随时注意周围报警器设备,防止设备发生严重事故。
五、总结本次塑料护套线配线安装工程依照相关规章制度及施工标准,进行了严格安检、防水测试、设备制定计划和安装细节指导,确保工程施工顺利,高质量。
在施工过程中,工作人员密切配合,相互间协力完成各项工作任务,特别是责任区山放公司致力技术提升及产品绿色创新的努力受到了客户的好评。
工程名称中铁二十二局锦阜高铁路工程接受班组电工班交底项目临时用电安全技术交底接受日期2015年03月10日1、设置漏电保护器1)施工现场的总配电箱和开关箱应至少设置三级漏电保护器,而且三级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合,使之具有分级保护的功能。
2)开关箱中必须设置漏电保护器,施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处安装漏电保护器。
3)漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧,且不得用于启动电气设备的操作。
4)漏电保护器的选择应符合国标GB6829《剩余电流动作保护器的一般要求》和《漏电保护器安装和运行的要求》GB13955的规定,开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。
使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。
其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1s。
2.安全电压我国国家标准GB3805--83《安全电压》中规定,安全电压值的等级有42、36、24、12、6V五种。
施工负责人:交底人:接受人:工程名称中铁二十二局锦阜高铁路工程接受班组电工班交底项目临时用电安全技术交底接受日期2015年03月10日对下列特殊场所应使用安全电压照明器:1)隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.m等场所的照明,电源电压应不大于36V。
2)在潮湿和易触及带电体场所的照明电源电压不得大于24V。
3)在特别潮湿的场所,导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。
3.电气设备的设置应符合下列要求1)配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱,实行分级配电。
2)动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置,照明线路接线宜接在动力开关的上侧。
3)开关箱应由末级分配电箱配电。
开关箱内应一机一闸,每台用电设备应有自己的开关箱,严禁用一个开关电器直接控制两台及以上的用电设备。
施管表5
2008年10月15日施管表5
2008年10月15日施管表5
图3.3.1用木砖安装
混凝土墙、砖墙可采用塑料胀管固定塑料线槽。
根据胀管直径和长度选择钻头,在标出的固定点位置上钻孔,不应歪斜、豁口,应垂直钻好孔后,将孔内残存的杂物清净,用木锤把塑料胀管垂直敲
图3.3.3.1伞型螺栓安装做法
图3.3.3.2伞型螺栓构造
线槽及附件连接处应严密平整,无孔不入缝隙,紧贴建筑物固定点最大间距见表
线槽分支接头,线槽附件如直能,三能转角,接头,插口,盒,箱应采用相同材质的定型产
2008年10月15日施管表5
图3.4.2塑料线槽安装示意图
—阴角;4—直转有;5—平转角;6—平三通;7—顶三通;8—连接头;9—右三角;
12—接线盒插口;13—灯头盒插口;14—灯头盒;15—接线盒
线槽各种附件安装要求:
盒子均应两点固定,各种附件角、转角,三通等固定点不应少于两点(卡装式除外)接线盒,灯头盒应采用相应插口连接。
2008年10月15日施管表5
2008年10月15日施管表5。
工程名称同心清水壹号小区项目#住宅楼施工单位宁夏江洲建筑工程有限公司交底部位建筑电气工序名称电线线管穿线交底内容:图a单芯线并接头图二盒内不同线径导线接头③单芯铜导线压线帽压接:适用1。
O~4.0mm2.的2~4根导线连接。
将导线绝缘层剥去15mm(按帽的型号决定)清除导线表面氧化物,按规格选用适当的压线帽,将线芯插入压线帽的压接管内,若填不实,可将线芯折回头(削长加倍),填满为止.线芯插到底后。
导线绝缘应和压接管口平齐,并包在帽壳内,用专用压接钳压实即可。
④多芯铜导线的倒人字连接:倒人字连接时,按导线线芯的结合长度,剥去适当长度的绝缘层,并各自分开线芯进行合拢,用绑线进行绑扎,绑扎长度应为双根导线直径的5倍,见图三。
图三多芯铜导线倒人字连接⑤铜导线与端子连接:多股导线可采用与导线同材质且规格相应的接线端子压接。
将、导线绝缘层削去后,清除导线表面的氧化物将线芯紧紧地绞在一起,同时也要清除接线端子孔内的氧化膜,然后将线芯插入到接线端予孔内,导线外露部分为1~2mm,用压接钳压紧即可,见图四。
交底人接受交底人交底日期工程名称同心清水壹号小区项目#住宅楼施工单位宁夏江洲建筑工程有限公司交底部位建筑电气工序名称电线线管穿线交底内容:图四4、铜导线连接的锡焊:铜导线连接好后,要用锡焊焊牢,应使用溶解的焊剂,流入接头处的任何部位,以增加机械强度和良好的导电性能,并避免锈蚀和松动,焊锡时锡焊应均匀饱满,表面有光泽、无尖刺。
先在连接部位上涂上焊料(常用焊锡膏,不得使用酸性焊剂,因为它有腐蚀铜质的缺陷),根据导线截面不同,焊接方法也不同,无论采用哪种焊法,为了保证接头质量,从导线线芯清洁光泽到接线焊接,应尽可能时间短,否则会增加导线氧化程度,影响焊接质量。
(九)接头包扎:首先用橡胶(或粘塑料)绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始,缠绕1~2个绝缘带幅宽度后,再以半幅宽度重叠进行缠绕,在缠绕过程中应尽可能的收紧绝缘带,缠到头后在绝缘层上缠绕1~2圈后,再进行回缠.回缠完成后再用黑胶布包扎,包扎时要衔接好,以半幅宽度压边进行缠绕,同时在包扎过程中收紧黑胶布,使导线接头两端应用黑胶布封严密。
【精品文档】
技术交底记录
【精品文档】
技术交底记录
【精品文档】
技术交底记录20xx年10月15日施管表5
【精品文档】
技术交底记录
3.6.3.1.1线路结头做法图
3.6.3.1.2瓷夹板胀管固定图3.6.3.2当两条线路相互交叉时,应在靠近建筑物的导线上套以绝缘套管,管两端用瓷(塑料)夹固定。
线路交叉做法见图3.6.3.2.1。
导线在分支时,分支处用瓷(塑料)夹固定,线路分支结头做法见图3.6.3.2.2所示。
3.6.3.2.1线路交叉做法图
接收单位交底单位人底交人收接【精品文档】
技术交底记录
3.6.3.2.2线路分支结头做法图
3.6.3.3面礼导线在阴角处做法见图3.6.3.3.1,线路与管道交叉做法见图3.6.3.3.2所示。
3.6.3.3.1 导线在阴角处做法图
3.6.3.3.2 线路与管道交叉做法图3.6.3.4导线在绕梁处应加抱角,见图3.6.3.
4.1。
明线穿墙管做法见图3.6.3.4.2所示。
接收单位交底单位人人底交收接
【精品文档】
技术交底记录
3.6.3.
4.1绕梁做法图
3.6.3.
4.2明线穿墙管做法图
3.6.3.5导线在进入电器具处,均应装设瓷(塑料)夹固定见图3.6.3.5所示。
3.6.3.5拉线开关安装示意图图3.6.3.6导线的驰度不可过大,以免绝缘不良造成短路,在容易刮碰导线的地方应加保护装置。
3.7导线连接:
3.7.1螺旋接线钮连接:在配线结头处,均应预留出接线端头。
连接方法见第八章8.
4.8条有关部分。
连接后顺直导线,倒挂空间即可。
3.7.21C安全型压线帽连接。
3.7.3铜导线焊接。
3.7.4铝套管压接。
3.8线路检查及绝缘摇测。
接收单位交底单位人人底交收接
【精品文档】
技术交底记录
【精品文档】
技术交底记录。
