编制瓷夹或塑料夹配线施工方案瓷夹和塑料夹是电力配线中常用的两种夹具，用于固定电缆或导线。
下面将编制瓷夹和塑料夹配线施工方案。
1.施工准备1.1确定施工区域：根据工程图纸和设计要求，确定需要安装瓷夹和塑料夹的区域。
1.2准备工具和材料：准备所需要的工具和材料，包括瓷夹、塑料夹、螺丝刀、扳手、电缆、导线等。
1.3工作安全：施工前进行必要的安全教育和培训，佩戴好个人防护用品，确保施工安全。
2.1确定安装位置：根据设计要求确定瓷夹的安装位置，并在墙面、地面或支撑结构上标记出安装位置。
2.2钻孔：使用电钻在标记位置上钻孔，确保孔洞大小适合瓷夹。
2.3固定瓷夹：将瓷夹插入钻孔中，使用螺丝刀或扳手将瓷夹固定在位。
2.4安装电缆或导线：根据设计要求，将电缆或导线通过瓷夹，注意不要损坏电缆绝缘层。
2.5检查固定牢固度：检查瓷夹的固定牢固度，确保电缆或导线不会松动。
3.1确定安装位置：根据设计要求确定塑料夹的安装位置，并在墙面、地面或支撑结构上标记出安装位置。
3.2钻孔：使用电钻在标记位置上钻孔，确保孔洞大小适合塑料夹。
3.3固定塑料夹：将塑料夹插入钻孔中，使用螺丝刀或扳手将塑料夹固定在位。
3.4安装电缆或导线：根据设计要求，将电缆或导线通过塑料夹，注意不要损坏电缆绝缘层。
3.5检查固定牢固度：检查塑料夹的固定牢固度，确保电缆或导线不会松动。
4.验收和维护4.1验收：施工完成后，进行验收，检查瓷夹和塑料夹的安装质量和固定牢固度是否符合设计要求。
4.2维护：定期检查瓷夹和塑料夹的状态，如有松动或损坏，及时更换或修复，以保证电缆或导线的安全使用。
以上就是瓷夹和塑料夹配线施工方案的编制，实施时应严格按照施工步骤操作，并注意施工安全。
在施工过程中，应始终遵守相关的规范和安全操作程序，确保施工质量和人员安全。
【精品文档】技术交底记录【精品文档】技术交底记录【精品文档】技术交底记录20xx年10月15日施管表5【精品文档】技术交底记录3.6.3.1.1线路结头做法图3.6.3.1.2瓷夹板胀管固定图3.6.3.2当两条线路相互交叉时，应在靠近建筑物的导线上套以绝缘套管，管两端用瓷（塑料）夹固定。
线路交叉做法见图3.6.3.2.1。
导线在分支时，分支处用瓷（塑料）夹固定，线路分支结头做法见图3.6.3.2.2所示。
3.6.3.2.1线路交叉做法图接收单位交底单位人底交人收接【精品文档】技术交底记录3.6.3.2.2线路分支结头做法图3.6.3.3面礼导线在阴角处做法见图3.6.3.3.1，线路与管道交叉做法见图3.6.3.3.2所示。
3.6.3.3.1 导线在阴角处做法图3.6.3.3.2 线路与管道交叉做法图3.6.3.4导线在绕梁处应加抱角，见图3.6.3.4.1。
明线穿墙管做法见图3.6.3.4.2所示。
接收单位交底单位人人底交收接【精品文档】技术交底记录3.6.3.4.1绕梁做法图3.6.3.4.2明线穿墙管做法图3.6.3.5导线在进入电器具处，均应装设瓷（塑料）夹固定见图3.6.3.5所示。
3.6.3.5拉线开关安装示意图图3.6.3.6导线的驰度不可过大，以免绝缘不良造成短路，在容易刮碰导线的地方应加保护装置。
3.7导线连接：3.7.1螺旋接线钮连接：在配线结头处，均应预留出接线端头。
连接方法见第八章8.4.8条有关部分。
连接后顺直导线，倒挂空间即可。
3.7.21C安全型压线帽连接。
3.7.3铜导线焊接。
3.7.4铝套管压接。
3.8线路检查及绝缘摇测。
接收单位交底单位人人底交收接【精品文档】技术交底记录【精品文档】技术交底记录。
护套线配线操作工艺塑料护套线是一种具有塑料护层的双芯或多芯绝缘导线.广泛应用在电气照明及其他配电线路中，塑料护套线具有防潮、耐酸、耐腐蚀等性能，可以直接敷设在空心楼板、墙面或建筑物的表面，用铝线卡或塑料线卡作为导线的支持物。
但不宜直接在墙体抹灰层内暗敷和露天场所明敷，大容量电路也不宜采用。
一、护套线安装工艺1、画线定位首先按施工图确定灯具、开关、插座和配电箱等设备的安装位置.其次确定导线敷设的路径，穿越墙壁和楼板的位置，以及导线起始、转角的位仰.然后用粉线袋或木板尺画线.同时画线卡固定点位置。
直线段线卡间隔为1 5 03 0 0 mm,其余为5 01 mm,距开关、插座和灯具的木台50 mm处必须设置线卡固定点。
2、凿眼并安装木棒按画线定位用小扁凿或电钻凿打木桦孔，并安装木桦。
3、固定铝片线卡采用铝线卡固定导线时应先固定铝片线卡。
铝片线卡的规格有0、1、2、3和4号等，号码越大，长度越长，在室内外照明线路中通常用0号和1号铝片线卡。
铝片线卡的形状有用小铁钉固定和用黏结剂固定两种，在木结构上，可用铁钉固定铝片线卡；在抹灰浆的墙上，每隔4 5档，进入木台和转角处。
需用小铁钉在木桦上固定铝片线卡，其余的可用小铁钉直接将铝片线卡钉在墙壁灰浆层中；在砖墙和混凝土墙上可用木桦或环氧树脂黏结剂固定铝片线卡。
黏结剂固定铝线卡时，要先用钢丝刷将粘接面刷干净，再用湿布擦拭，待吹干后将肥好的黏结剂涂在线尹或其他支持件的底部.用手将KJK4：粘接面上.边压靛转.使粘接面有良好的接触。
粘接后，待1 2天当黏结剂充分硬化后再布线。
采用塑料线卡固定导线时.敷设导线前无须固定线长。
4、敷设导线为了使护套线敷设得平直"可在直线部分的两端临时各装一副瓷夹.敷线时，先把护套线一端固定在瓷夹内，然后在另一端勒宜收紧护套线并固定在另一端瓷夹中.最后把护套线卡收紧或直接钉塑料线卡以夹牢护套线。
铝线卡夹持护套线方法。
二、护套线配线技术要求及注意事项1、室内使用护套线时.铜芯线截面规定不得小于0. 5 mm2,铝芯不得小于1. 5 mm2；窒外使用时，铜芯不得小于1. 0 mm2，铝芯不得小于2. 5 mm2.2、护套线应通过瓷接头连接或借用其他电器的接线桩来连接线头，必要时可装设接线盒，整齐美观。
瓷夹板配线有哪几种类型？瓷夹板配线应满足哪些要求？
瓷夹板配线是指将导线放入瓷夹板槽内，再用木螺钉或膨胀螺管将瓷夹板与墙体或建筑物的构架固定的方法。
瓷夹板配线具有结构简单、布线费用少、安装维修方便等特点，但导线完全暴露在空间，容易遭受损坏，且不美观。
因此在内线安装中，已逐渐被护套线所取代，但在干燥且用电量较小的场所仍在采用。
瓷夹板按槽数可分为单线式、双线式和三线式3种，常用的瓷夹板多为双线式和三线式，其外形如图所示。
瓷夹板配线应满足哪些要求？
1）瓷夹板配线时，铜导线的线芯截面积不应小于1mm2，铝导线的线芯截面积不应小于1.5mm2；导线的线芯最大截面积不得大于
6mm2。
2）在敷设线路之前，应先进行定位画线，确定照明灯具、开关、插座等的安装位置以及线路走径。
3）瓷夹板线路的各种间距应符合表中的要求。
4）导线在墙面上转弯时，应在转弯处装两副瓷夹板，如图a所示。
5）两条支路的4根导线相互交叉时，应在交叉处分装4副瓷夹板，在下面的两根导线应各套一根瓷管或硬塑料管，管的两端需靠紧瓷夹板，如图b所示。
6）导线分路时，应在连接处分装3副瓷夹板，当有一根支路导线跨过干线时，应加瓷管，瓷管的一端要紧靠瓷夹板，另一端靠住导线的连接处，如图c所示。
7）导线进入圆木前，应装一副瓷夹板，如图7-12c所示。
8）当导线与热力管道交叉时，应采用如图7-12d所示的方法施工。
9）导线在不同平面上转弯时，转角的前后也应各装一副瓷夹板，如图e所示。
10）三条导线平行时，若采用双线瓷夹板，每一支持点应装两副瓷夹板，如图f所示。
11）在瓷夹板和槽板布线的连接处，应装一副瓷夹板，如图g所示。

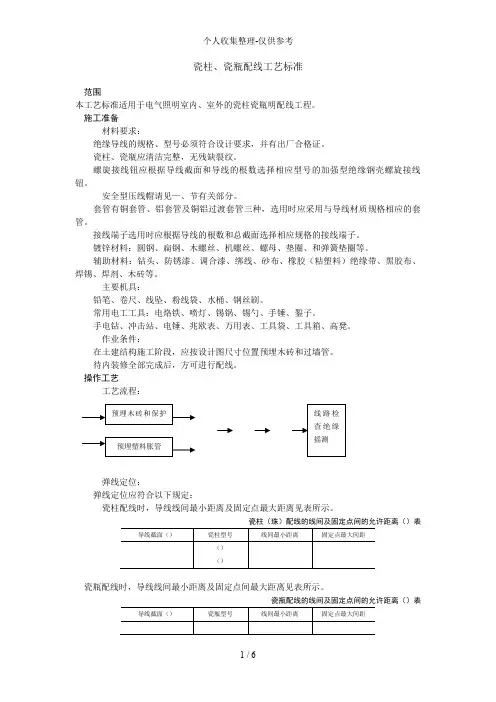

瓷柱、瓷瓶配线工艺标准范围本工艺标准适用于电气照明室内、室外的瓷柱瓷瓶明配线工程。
施工准备材料要求：绝缘导线的规格、型号必须符合设计要求，并有出厂合格证。
瓷柱、瓷瓶应清洁完整，无残缺裂纹。
螺旋接线钮应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
安全型压线帽请见—、节有关部分。
套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
接线端子选用时应根据导线的根数和总截面选择相应规格的接线端子。
镀锌材料：圆钢、扁钢、木螺丝、机螺丝、螺母、垫圈、和弹簧垫圈等。
辅助材料：钻头、防锈漆、调合漆、绑线、砂布、橡胶（粘塑料）绝缘带、黑胶布、焊锡、焊剂、木砖等。
主要机具：铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
常用电工工具：电烙铁、喷灯、锡锅、锡勺、手锤、錾子。
手电钻、冲击站、电锤、兆欧表、万用表、工具袋、工具箱、高凳。
作业条件：在土建结构施工阶段，应按设计图尺寸位置预埋木砖和过墙管。
待内装修全部完成后，方可进行配线。
操作工艺工艺流程：弹线定位：弹线定位应符合以下规定：瓷柱配线时，导线线间最小距离及固定点最大距离见表所示。
瓷柱（珠）配线的线间及固定点间的允许距离（）表瓷瓶配线时，导线线间最小距离及固定点间最大距离见表所示。
瓷瓶配线的线间及固定点间的允许距离（）表线路与其它管道应避免相遇。
接近敷设时，其最小距离见—、节所示。
室内沿墙壁、顶棚支持件固定点距离见表所示。
室内沿墙壁、顶棚支持件固定点距离表敷设在绝缘支持件上的绝缘导线其支持点间距表室内、室外敷设时，绝缘导线至地面的最小距离见所示。
室内、室外敷设时至地面的最小距离表在室内采用瓷柱和瓷瓶配线时，导线至建筑物表面的最小距离不应小于。
导线在转弯、分支和进入电气器具处，均应装设支持件固定。
支持件与转弯中点、分支点和电气器具边缘的距离在瓷柱配线时应为。
室外配线当跨越人行道时，导线距地面高度不应低于；跨越通车道路时不应低于。

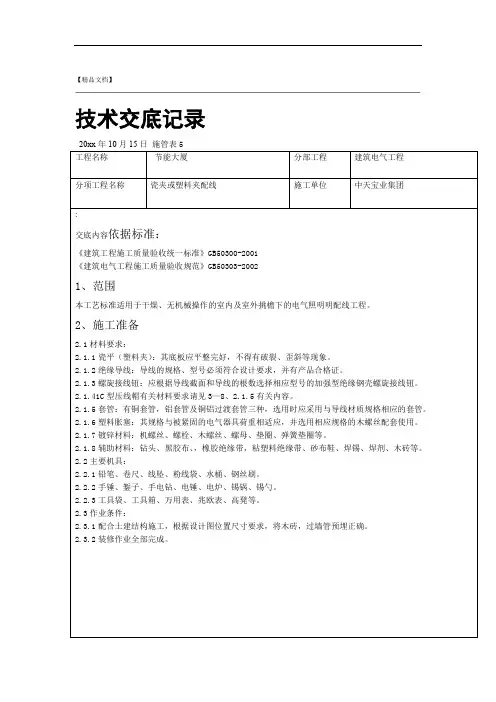

瓷夹或塑料夹配线依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于干燥、无机械操作的室内及室外挑檐下的电气照明明配线工程。
2、施工准备2.1材料要求：2.1.1瓷平（塑料夹）：其底板应平整完好，不得有破裂、歪斜等现象。
2.1.2绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。
2.1.3螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.41C型压线帽有关材料要求请见3—8、2.1.5有关内容。
2.1.5套管：有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
2.1.6塑料胀塞：其规格与被紧固的电气器具荷重相适应，并选用相应规格的木螺丝配套使用。
2.1.7镀锌材料：机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。
2.1.8辅助材料：钻头、黑胶布、，橡胶绝缘带，粘塑料绝缘带、砂布鞋、焊锡、焊剂、木砖等。
2.2主要机具：2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
2.2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。
2.2.3工具袋、工具箱、万用表、兆欧表、高凳等。
2.3作业条件：2.3.1配合土建结构施工，根据设计图位置尺寸要求，将木砖，过墙管预埋正确。
2.3.2装修作业全部完成。
3、操作工艺3.1工艺流程：弹线定位——预埋木砖和保护（预埋塑料胀管）——夹板固定——导线敷设——导线连结——线路检查、绝缘摇测3.2弹线定位：3.2.1弹线定位应符合以下规定：3.2.1.1线路与其它管路应避免相遇，接近敷设时，其最小距离应符合3-1、表3-2规定。
3.2.1.2导线在转弯、分支和进入电气器具处，均应装设支持件固定。
采用瓷夹板或塑料夹板配线时，支持点与转弯中点、分支点和电气器具边缘的距离为40～60mm。
3.2.1.3导线沿室内墙壁、顶棚敷设时，其支持件固定点间的距离应符合表3.2.1.3规定。

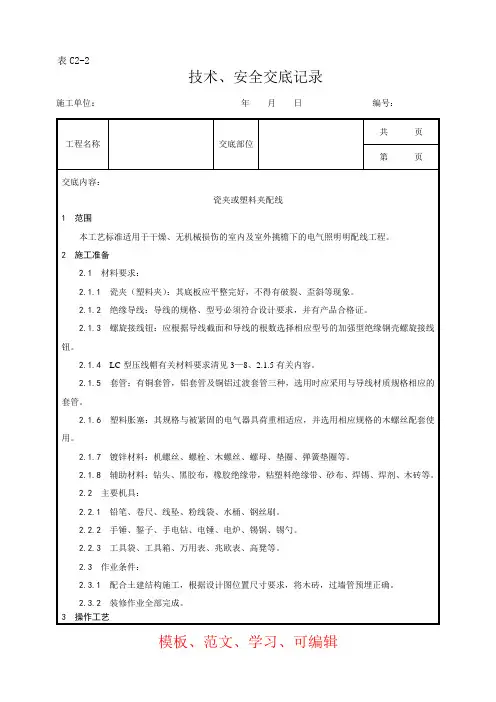

瓷夹或塑料夹配线
1范围
本工艺标准适用于干燥、无机械损伤的室内及室外挑檐下的电气照明明配线工程。
2 施工准备
2.1材料要求：
2.1.1瓷夹<塑料夹）：其底板应平整完好，不得有破裂、歪斜等现象。
2.1.2绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。
2.1.3
螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.3LC型压线帽有关材料要求清见 3 —8 2.1.5有关内容。
2.1.5
套管：有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管
2.1.6
塑料胀塞：其规格与被紧固的电气器具荷重相适应，并选用相应规格的木螺丝配套使用。
2.1.4镀锌材料：机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。
2.1.8
辅助材料：钻头、黑胶布，橡胶绝缘带，粘塑料绝缘带、砂布、焊锡、焊剂、木砖等。
2.2 主要机具：
2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
2.2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。
2.2.3工具袋、工具箱、万用表、兆欧表、高凳等。
2.3作业条件：
2.3.1配合土建结构施工，根据设计图位置尺寸要求，将木砖，过墙管预埋正确。
2.3.2装修作业全部完成。
3操作工艺
3.1 工艺流程：
3.2 弹线定位：
3.2.1弹线定位应符合以下规定：
3.2.1.1线路与其它管路应避免相遇，接近敷设时，其最小距离应符合3-1、表3-2规定。
3.2.1.2
导线在转弯、分支和进入电气器具处，均应装设支持件固定。
采用瓷夹板或塑料夹板配线时，支持点与转弯中点、分支点和电气器具边缘的距离为40〜60mm。
b5E2RGbCAP
3.2.1.2导线沿室内墙壁、顶棚敷设时，其支持件固定点间的距离应符合表3-19规定。
3.2.1.4
室内敷设的导线与建筑物表面最小距离在瓷<塑料）夹板配线时，应不小于5mm;
3.2.1.3瓷< 塑料）夹板配线时，导线至地面的最小距离见表3-20规定。
导线至地面的最小允许距离表3-20
敷设方式
最小允许距离（m>
水平敷设
322
弹线定位：
根据设计图要求，从线路的电源设备和用电器具的位置，找好水平和垂直线，用粉线袋沿 建筑物表面，由始端至终端弹出线路的中心线，均匀分出档距，标出固定点位置。
plEanqF
DPw
3.3
预埋木砖和保护管：
根据设计图要求，在结构施工中，将木砖和保护管预埋在准确位置。
预埋应先找准水平线 和垂直线，梯形木砖较大的一面应埋入墙内，较小的一面应与墙面找平。
可采用钢管或塑 料管做保护管，管的两端应突出墙面
5〜10m m 。
应仔细核对木砖和保护管的数量及位置是
否正确，不得有遗漏或搞错位置。
DXDiTa9E3d
3.4
预埋塑料胀管：
同样按照弹线定位的方法来确定固定点的位置，然后，根据所选用的塑料胀管的外径和长 度选择钻头进行钻孔，孔深应大于胀管的长度，埋入胀管后应与墙面平齐。
RTCrpUDGiT
3.5
夹板固定：
瓷双线夹、塑料单线夹、塑料三线夹和塑料二线胖腹花线夹采用一点固定；瓷单线 < 双线
）夹、塑料三线胖腹花线夹采用两点固定。
木螺丝拧入木砖和塑料胀管的深度不得小于
12
mm ； 5PCzVD7HxA 3.6 导线敷设： 3.6.1
放线：
将导线放开后，双根平行地盘在放线架上，然后按线路的始终端顺序穿入每个过墙管。
在 应加保护管处需同时穿好保护管。
jLBHrnAlLg
3.6.2
导线敷设：
从每个支路的一端开始，顺线路、顺房间进行。
先在一端用木螺丝将瓷 < 塑料）夹固定在
木砖或塑料胀管上，再将导线放在夹板凹槽内，拧紧瓷 < 塑料）夹上的螺丝。
然后将导线
捋直，用同样的方法在另一端将导线和瓷 <塑料）夹固定牢，最后把中间的导线和瓷
<塑料
）夹固定牢固。
XHAQX74J0X
3.6.3 细部做法：
3.6.3.1
导线敷设应横平竖直，在同一平面上有曲折时，折角应为
90°角，线路结头做法见图3-
44,瓷夹板胀管固定见图 3-45所示。
LDAYtRyKfE
3.6.3.2
当两条线路相互交叉时，应在靠近建筑物的导线上套以绝缘套管，管两端用瓷 <塑料）夹
固定。
线路交叉做法见图
3-
46。
导线在分支时，分支处用瓷
<塑料）夹固定，线路分支结头做法见图
3-
47 所示。
Zzz6ZB2Ltk 3.6.3.3
导线在阴角处做法见图 3-48，线路与管道交叉做法见图 3-49所示。
3.6.3.4 导线在绕梁处应加抱角，见图 3-50。
明线穿墙管做法见图3-51所示。
3.6.3.5
导线在进入电器具处，均应装设瓷
< 塑料）夹固定见图3-52所示。
3.6.3.6
导线的弛度不可过大，以免绝缘不良造成短路，在容易刮碰导线的地方应加保护装置。
3.7
导线连接：
室内 室外
螺旋接线钮连接：在配线结头处，均应预留出接线端头。
连接方法见第八章8.4.8条有关部分。
连接后顺直导线，倒挂空间即可。
dvzfvkwMI1
3.7.2LC安全型压线帽连接：请见3—8、3.8节有关部分。
3.7.3铜导线焊接：请见3—& 3.8节有关部分。
3.7.4 铝套管压接：请见3—8、3.8节有关部分。
3.8 线路检查及绝缘摇测，请见3—8、3.11节有关部分。
4质量标准
4.1 保证工程：
4.1.1
瓷件及导线的品种规格、质量必须符合设计要求和有关规定；导线间和导线对地间的绝缘电阻必须大于0.5M Qo rqyn14ZNXI
检验方法：实测或检查绝缘电阻摇测记录。
4.1.2导线严禁扭绞、死弯和绝缘层损坏等缺陷。
检验方法：观察检查。
4.2基本工程：
4.2.1
瓷件安装牢固无损坏，瓷夹或塑料夹的底板和盖板必须整齐，不得歪斜、错台、导线与夹板排列整齐，表面清洁，固定间距均匀准确。
EmxvxOtOco
检验方法：观察、检查。
4.2.2
导线敷设平直整齐，转弯、分支处的瓷< 塑料）夹固定可靠；进入电气器具处绝缘良好。
检验方法：观察检查。
4.2.3
穿过梁、墙、楼板和跨越线路等处有保护管；跨越建筑物变形缝的导线两端留有补偿余量，固定可靠。
SixE2yXPq5
检验方法：观察检查。
4.2.4导线连接处包扎严密，绝缘良好，不伤线芯，导线接头不受拉力。
检验方法：观察检查。
4.3 允许偏差工程：
瓷<塑料）夹配线线路中心线允许偏差：水平线路5mm;垂直线路5mm。
检验方法：水平线路用拉线，尺量检查。
垂直线路用吊线，尺量检查。
5成品保护
5.1配线时，不应损坏建筑物的表面，应保持各部位清洁。
5.2安装电气器具时，不得碰松已敷设完的导线。
5.3紧固螺丝时，不应用力过猛，以免瓷件破裂。
5.4线路敷设后，不得再次喷浆刷油，以防止污染导线。
6应注意的质量问题
6.1
瓷件固定不牢、不平齐，应先将木砖或塑料胀管预埋牢固，再用木螺丝将瓷件固定在木砖或塑料胀管上，并调整平齐。
6ewMyirQFL
6.2导线过分松弛，超过允许偏差，应及时进行调整，使其达到规定要求。
6.3在导线分支处，转角处未加装固定瓷件，应及时补装。
6.4变形缝两侧的导线未加装瓷件固定，应按要求及时补装，导线要留有补偿余量。
6.5导线敷设位置距地面的高度不符合要求。
应按要求进行调整。
丁字配线时，导线有不顺直现象。
配线时，在丁字瓷件处，应先将导线理顺。
不符合要求的应及时调整正确。
kavU42VRUs
7质量记录
7.1绝缘导线应有产品出厂合格证。
7.2瓷夹或塑料夹配线预检、自检、互检记录。
7.3设计变更洽商记录，竣工图。
7.4瓷夹、瓷柱＜珠）及瓷瓶配线分项工程质量检验评定记录。
7.5电气绝缘电阻测试记录。
