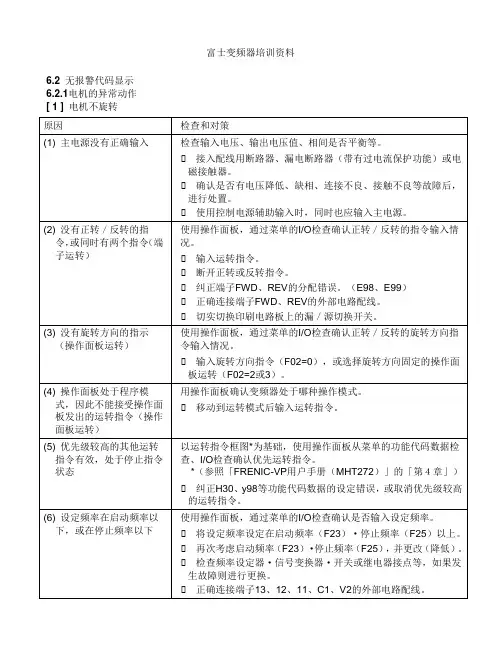

富士变频器培训资料6.2 无报警代码显示6.2.1电机的异常动作[ 1 ] 电机不旋转[ 2 ] 电机在旋转,但速度不上升[ 3 ] 电动机旋转方向与指令相反[ 4 ] 恒速运转时发生速度变动·电流波动(振荡等)[ 5 ] 电机发出轰鸣声,或声音异常[ 6 ] 电机在已经设定的加减速时间内不加速·减速[ 7 ] 瞬间停电后,即使电源恢复,电机也不再启动[ 1 ] 操作面板上没有显示[ 2 ] 菜单没有出现6-6[ 3 ] 功能代码数据不能更改6.3 有报警代码显示■报警代码速查表6-7 [ 1 ] 0cn 瞬时过电流现象变频器输出电流的瞬时值已经超出了过电流值。
0c1 加速时变为过电流。
0c2 减速时变为过电流。
0c3 恒速时变为过电流。
[ 2 ] ef 对地短路现象变频器输出端子对地短路。
6-8 [ 3 ] 0un 过电压现象直流中间电路电压超过过电压检测值。
0u1 加速时变为过电压。
0u2 减速时变为过电压。
0u3 恒速时变为过电压。
[ 4 ] lu 欠电压现象直流中间电路电压已经低于欠电压值。
6-9 [ 5 ] lin 输入缺相现象判断输入缺相或电源的各相之间不平衡率较大。
[ 6 ] 0pl 输出缺相现象发生了输出缺相。
[ 7 ] 0h1 散热片过热现象散热片的温度上升。
[ 8 ] 0h2 外部报警现象存在外部报警的输入(『THR』)。
(选择从数字式输入端子X1到X5、FWD、REV输入外部报警『THR』信号时)[ 9 ] 0h3 变频器内过热现象变频器内部的温度已经超出了容许值[ 10 ] 0h4 电机保护(PTC热敏电阻)现象电机的温度异常上升。
[ 11 ] fus 保险丝断(90kW以上)现象变频器内的保险丝已经熔断。
[ 12 ] pbf 充电电路异常(55kW以上(400V系列))现象充电电阻短路用的电磁接触器不动作。
[ 13 ] 0l1 电机过载[ 14 ] 0lu 变频器过载现象变频器内部的温度异常升高。
变频器实训教案维修电工变频器实训教案朱峰刚新疆机电技师培训学院实训中心新疆机电职业技术学院《变频器的操作实训》教案变频器实训一E500型变频器介绍一、实训目的1、了解变频器的型号、外观结构。
2、了解变频器的操作面板及变频器各端子的作用。
3、了解变频器的操作方式和显示。
二、思想教育:1、强调实训纪律(迟到、旷课、睡觉、打闹、记笔记等)。
2、强调变频器的面板及操作的意义。
3、强调实训过程中的设备及自身的安全。
三、教学过程及组织教学:1、检查卫生、点名。
2、明确实训目的要求及实训纪律。
3、实训内容中知识要点与操作技术要点教学。
4、入门指导、操作示范、学生实训与教师巡回指导。
5、考核、总结与作业。
四、实训知识要点与操作技术要点:复习引入:(1)什么是变频器的功能?(2)你认为变频器有哪些功能?(一)认识变频器的基本结构(1)变频器的型号(2)外观和结构(3)前视图变频器外观图示(4)拆掉前盖和辅助板后* PU接口用于连接选件FR-PA02-02, FR-PU04以及RS-485通信。
用操作面板(FR-PU04),可以设定运行频率,监视操作命令,设定参数,显示错误和参数拷贝。
操作面板图示变频器各端子的作用与接线图(注)1.设定器操作频率高的情况下,请使用2W1KΩ的旋钮电位器。
2.使端子SD和SE绝缘。
3.端子SD和端子5是公共端子,请不要接地。
4.端子PC-SD之间作为直流24V的电源使用时,请注意不要让两端子间短路。
一旦短路会造成变频器损坏。
注意事项:1、主回路电源(端子R、S、T)处于ON时,不要使控制电源(端子R1、S1)处于OFF,否则会损坏变频器。
2、如果控制电源与主回路电源分开时,必须将R-R1间和S-S1间的短路片拆下,否则会损坏变频器。
3、用MC一次侧以外的电源作为控制回路电源,应使其电压与主回路的电压相等。
变频器控制回路端子说明(注) 请根据输入端子功能选择(Pr.180~Pr.183),来安排AU信号的端子。
要想做好变频器维修,当然了解一些电子基础知识是相当重要的,也是迫不及待的。
下面我们就来分享一下变频器维修基础知识。
大家看完后,如果有不正确地方,望您指正,如果觉得还行支持一下,给我一些鼓动!一、变频器开关电源电路变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电路。
我们公司产品开关电源电路如下图,是由UC3844组成的开关电路:开关电源主要有以下特点:1,体积小,重量轻:由于没有工频变频器,所以体积和重量吸有线性电源的20~30%2,功耗小,效率高:功率晶体管工作在开关状态,所以晶体管的上功耗小,转化效率高,一般为6 0~70%,而线性电源只有30~40%二、二极管限幅电路限幅器是一个具有非线性电压传输特性的运放电路。
其特点是:当输入信号电压在某一范围时,电路处于线性放大状态,具有恒定的放大倍数,而超出此范围,进入非线性区,放大倍数接近于零或很低。
在变频器电路设计中要求也是很高的,要做一个好的变频器维修技术员,了解它也相当重要。
1、二极管并联限幅器电路图如下所示:2、二极管串联限幅电路如下图所示:三、变频器控制电路组成如图1所示,控制电路由以下电路组成:频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路,以及逆变器和电动机的保护电路。
在图 1点划线内,无速度检测电路为开环控制.在控制电路增加了速度检测电路,即增加速度指令,可以对异步电动机的速度进行控制更精确的闭环控制。
1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算,决定逆变器的输出电压、频率。
2)电压、电流检测电路与主回路电位隔离检测电压、电流等。
3)驱动电路为驱动主电路器件的电路,它与控制电路隔离使主电路器件导通、关断。
4)I/0输入输出电路为了变频器更好人机交互,变频器具有多种输入信号的输入 (比如运行、多段速度运行等)信号,还有各种内部参数的输出“比如电流、频率、保护动作驱动等)信号。
变频器培训资料一.变频器的基本原理1.1变频调速的原理变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
常用三相交流异步电动机的结构是:定子由铁心及绕组构成,转子绕组做成笼型,俗称鼠笼型电动机。

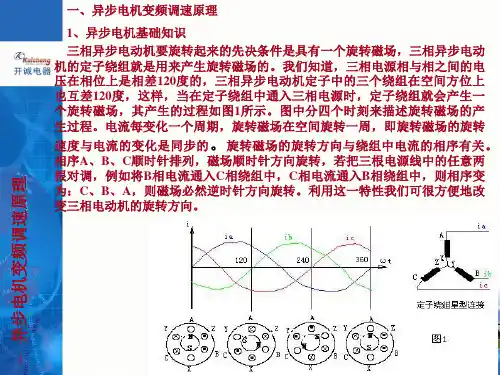

当在定子绕组上接入三相交流电时,在定子与转子之间的空气隙内产生一个旋转磁场,它与转子绕组产生相对运动,使转子绕组产生感应电势,出现感应电流,此电流与旋转磁场相互作用,产生电磁转矩,使电动机转动起来。
电机磁场的转速称为同步转速,用N表示N=60f/p(r/min) (1)式中:f—三相交流电源频率,一般为50Hz;p—磁极对数。
当p=1时,N=3000r/min;p=2时,N=1500r/min。
可见磁极对数p越多,转速N越慢。
转子的实际转速n比磁场的同步转速N要慢一点,所以称为异步电机,这个差别用转差率s表示:s=[(n1-n)/n1]×100% (2)当加上电源转子尚未转动瞬间,n=0,这时s=1;起动后的极端情况n=N,则s=0,即s在0~1之间变化。
一般异步电机在额定负载下的s=(1~6)%。
综合式(1)和式(2)可以得出n=60f(1-s)/p (3)由式(3)可以看出,对于成品电机,其磁极对数p已经确定,转差率s变化不大,则电机的转速n与电源频率f成正比,因此改变输入电源的频率就可以改变电机的同步转速,进而达到异步电机调速的目的。
但是,为了保持在调速时电机的最大转矩不变,必须维持电机的磁通量恒定,因此定子的供电电压也要作相应调节。
变频器就是在调整频率(VariableFrequency)的同时还要调整电压(VariableVo ltage),故简称VVVF(装置)。
通过电工理论分析可知,转矩与磁通量(最大值)成正比,在转子参数值一定时,转矩与电源电压的平方成正比。
变频器的工作原理是把市电(380V、50Hz)通过整流器变成平滑直流,然后利用半导体器件组成的三相逆变器,将直流电变成可变电压和可变频率的交流电,由于采用微处理器编程的正弦脉宽调制(S PWM)方法,使输出波形近似正弦波,用于驱动异步电机,实现无级调速。
