曲柄压力机曲柄压力机,是指在曲柄压力机中,滑件安装在曲柄轴上,由于曲柄轴的旋转而在一定行程内竖直往复,并且向冲模冲压工件以成形所需产品。
曲柄压力机包括机身、横置于机身下方的曲轴、两端分别与曲轴和滑块铰接的双连杆、位于连杆上方的滑块、位于滑块下方的工作台板、位于机身下方外侧并通过离合器与曲轴连接的飞轮、还包括滚珠导向装置。
曲柄压力机- 基本简介曲柄压力机是一种最常用的冷冲压设备,用作冷冲压模具的工作平台。
其结构简单,使用方便。
在曲柄压力机中,滑件安装在曲柄轴上,由于曲柄轴的旋转而在一定行程内竖直往复,并且向冲模冲压工件以成形所需产品。
本发明的曲柄压力机包括具有V形缩进部分的滑件以在两边框间进行竖直往复运动;和导轨(G1、G2),其表面对应缩进部分突出,从而,滑件可沿边框上的导轨无空隙地上下滑动。
通过曲柄滑块机构将电动机的旋转运动转换为滑块的直线往复运动,对坯料进行成形加工的锻压机械。
机械压力机动作平稳,工作可靠,广泛用于冲压、挤压、模锻和粉末冶金等工艺。
机械压力机在数量上约占各类锻压机械总数的一半以上。
机械压力机的规格用公称工作力(千牛)表示,它是以滑块运动到距行程的下止点约10~15毫米处(或从下止点算起曲柄转角α约为15°~30°时)为计算基点设计的最大工作力。
机械压力机是利用曲柄滑块机构将电动机的旋转运动转变为滑块的直线往复运动,对坯料进行成形加工的锻压设备,能进行各种冲压工艺以直接生成半成品或成品,在所有的锻压设备中,机械压力机所占的比例达到80%以上。
机械压力机具有结构简单、生产率高等优点,因而被广泛用于电器机械、汽车、电子设备、仪器制造、国防工业、日用品等生产行业。
它在工业中的大量应用虽已有近百年历史,但其传动形式并没有大的变化,如图1.1所示。
机械压力机是采用机械传动的锻压机器,通过传动系统把电机的运动和能量传给曲柄滑块机构,从而使坯科获得确定的变形,制成所需的工件。

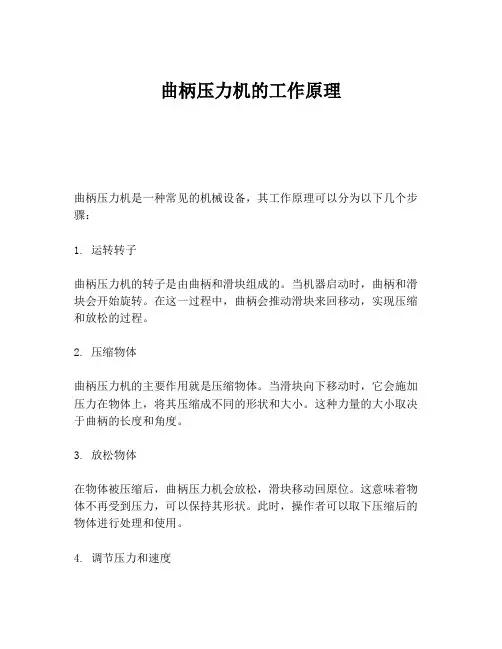

曲柄压力机的工作原理
曲柄压力机是一种常见的机械设备,其工作原理可以分为以下几个步骤:
1. 运转转子
曲柄压力机的转子是由曲柄和滑块组成的。
当机器启动时,曲柄和滑块会开始旋转。
在这一过程中,曲柄会推动滑块来回移动,实现压缩和放松的过程。
2. 压缩物体
曲柄压力机的主要作用就是压缩物体。
当滑块向下移动时,它会施加压力在物体上,将其压缩成不同的形状和大小。
这种力量的大小取决于曲柄的长度和角度。
3. 放松物体
在物体被压缩后,曲柄压力机会放松,滑块移动回原位。
这意味着物体不再受到压力,可以保持其形状。
此时,操作者可以取下压缩后的物体进行处理和使用。
4. 调节压力和速度
在使用曲柄压力机时,需要根据不同的任务和物体来调节压力和速度。
通常,这些参数是通过改变曲柄的角度和移动速度来控制的。
操作者
需要根据实际情况来进行调整。
综上所述,曲柄压力机的工作原理可以简单归纳为“转子运转压缩物体,然后放松物体,最后调节压力和速度”。
了解这些基本原理,可
以帮助操作者更好地理解和使用曲柄压力机。
同时,也可以优化工作
过程,提高生产效率和质量。
摘要曲柄压力机广泛应用于冲裁,弯曲,校正,模具冲压等工作。
本次设计的为单点闭式中型,公称压力为160吨曲柄压力机。
此次设计由于分工不同,主要完成的是曲柄压力机曲柄滑块机构的设计。
在设计中主要是根据总体设计确定的压力机主要参数,公称压力,滑块行程等参数参考相关手册初步估算曲柄,连杆,滑块,导轨相关尺寸,然后分别校核,修正,最终确定各零部件尺寸,并根据要求完成装模高度调节装置设计。
最后写出详尽曲柄滑块机构设计说明书,绘出主要零件图。
关键字:公称压力,曲轴,连杆,导轨,调节装置。
AbstractIt was crank press slider crank mechanism design that crank press extensive use to blanking,bent,adjustment,mould stamping quiescent. This degree rated for single-point closed type mesotype skill pressure for 160 ton crank press.This degree design owing to division of labour differ. Mostly finished at design suffer primarily as per overall design final contractor major parameter,nominal pressure,slide stroke is isoparametric reference correlation manual general estimate winch,pitman,slipper rack correlation size,then parting check,amend,ultimately ascertain each spare size,combine or finish fit design up with. be the last written out at large slider crank mechanism design specifications,out major parts chart to.key word:nominal pressure,crankshaft,pitman,rack,regulating block.目录前言………………………………………………………………………..1 曲柄压力机构成及工作原理和相关参数1.1曲柄压力机构成及工作原理……………………………………………..1.1.1曲柄压力机一般有工作部分构成……………………………………1.1.2.曲柄压力机工作原理…………………………………………………1.2 曲柄压力机的主要技术参数…………………………………………….1.2.1曲柄压力机的主要技术参数…………………………………………1.2.2曲柄压力机的型号介绍………………………………………………2 曲柄压力机滑块机构的运动分析与受力分析2.1压力机曲柄滑块机构的构成………………………………………………2.2曲柄压力机滑块机构的运动规律分析……………………………………2.2.1滑块的位移和曲柄转角之间的关系…………………………………..2.2.2滑块的速度和曲柄转角的关系……………………………………….2.3曲柄压力机滑块机构的受力分析…………………………………………2.3.1忽略摩擦情况下滑块机构主要构件的力学分析……………2.3.2考虑摩擦情况下滑块机构主要构件的力学分析……………3 齿轮传动3.1齿轮传动的介绍…………………………………………………………..3.1.1齿轮在应用的过程中对精度要求………………………………….3.2直齿轮传动……………………………………………………………….3.2.1齿轮参数确定3.2.2齿轮的尺寸初步计算3.2.3 齿轮的强度校核3.3锥齿轮传动………………………………………………………………3.3.1几何参数的计算........................................3.3.2 核算弯曲应力..........................................3.4蜗杆蜗轮传动……………………………………………………………3.4.1蜗杆传动的特点.......................................3.4.2蜗杆蜗轮的材料.......................................3.4.3蜗杆蜗轮尺寸的计算...................................3.4.4 校核蜗轮蜗杆..........................................4 曲柄压力机滑块机构的设计与计算。

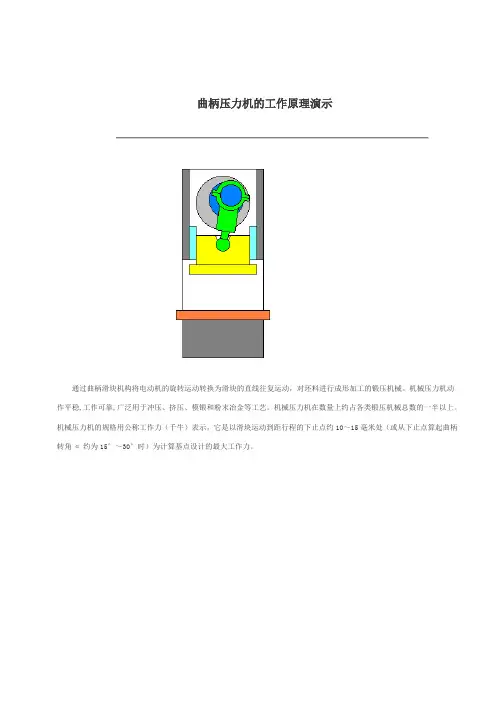

曲柄压力机的工作原理演示通过曲柄滑块机构将电动机的旋转运动转换为滑块的直线往复运动,对坯料进行成形加工的锻压机械。
机械压力机动作平稳,工作可靠,广泛用于冲压、挤压、模锻和粉末冶金等工艺。
机械压力机在数量上约占各类锻压机械总数的一半以上。
机械压力机的规格用公称工作力(千牛)表示,它是以滑块运动到距行程的下止点约10~15毫米处(或从下止点算起曲柄转角α约为15°~30°时)为计算基点设计的最大工作力。
(图1[曲柄滑块机构运动简图]工作原理机械压力机工作时(图2[机械压力机工作原理图],由电动机通过三角皮带驱动大皮带轮(通常兼作飞轮),经过齿轮副和离合器带动曲柄滑块机构,使滑块和凸模直线下行。
锻压工作完成后滑块回程上行,离合器自动脱开,同时曲柄轴上的自动器接通,使滑块停止在上止点附近。
每个曲柄滑块机构称为一个“点”。
最简单的机械压力机采用单点式,即只有一个曲柄滑块机构。
有的大工作面机械压力机,为使滑块底面受力均匀和运动平稳而采用双点或四点的。
机械压力机的载荷是冲击性的,即在一个工作周期内锻压工作的时间很短。
短时的最大功率比平均功率大十几倍以上,因此在传动系统中都设置有飞轮。
按平均功率选用的电动机启动后,飞轮运转至额定转速,积蓄动能。
凸模接触坯料开始锻压工作后,电动机的驱动功率小于载荷,转速降低,飞轮释放出积蓄的动能进行补偿。
锻压工作完成后,飞轮再次加速积蓄动能,以备下次使用。
机械压力机上的离合器与制动器之间设有机械或电气连锁,以保证离合器接合前制动器一定松开,制动器制动前离合器一定脱开。
机械压力机的操作分为连续、单次行程和寸动(微动),大多数是通过控制离合器和制动器来实现的。
滑块的行程长度不变,但其底面与工作台面之间的距离(称为封密高度),可以通过螺杆调节。
生产中,有可能发生超过压力机公称工作力的现象。
为保证设备安全,常在压力机上装设过载保护装置。
为了保证操作者人身安全,压力机上面装有光电式或双手操作式人身保护装置。
材料成型设备机器型号见课本P12 ,62 ,86,111,1531:曲柄压力机的的工作原理:通过曲柄连杆机构将电动机的旋转运动转换为滑块的往复直线运动2:曲柄压力机的组成(1) 工作机构设备的工作执行机构由曲柄、连杆、滑块组成,其作用是将传动机构的旋转运动转换成滑块的往复直线运动。
由于工作机构是一刚性曲柄连杆机构,故压力机工作时有固定的上下极限位置(上、下死点),可以精确控制成形件的尺寸。
(2) 传动系统由带传动和齿轮传动组成,将电动机能量传输至工作机构,在传输过程中,转速逐渐降低,转矩逐渐增加。
(3)操作机构主要由离合器制动器以及相应的电气系统组成,在电动机起动后,控制工作机构的运行状态,使其能间歇或连续工作。
(4)能源部分由电动机和飞轮组成,机器运行的能源由电动机提供,开机后电动机对飞轮进行加速,压力机短时工作能量则由飞轮提供,飞轮起着储存和释放能量的作用。
(5)支承部分由机身、工作台和紧固件等组成。
它把压力机所有零部件连成一个整体。
(6)辅助系统包括气路系统、润滑系统、过载保护装置、气垫、快换模、打料装置、监控装置等。
它可提高压力机的安全性和操作方便性。
3:曲柄压力机的分类按照床身结构:开式闭式。
按滑块数量:单动双动。
按连杆数量:单点,双点,四点。
按传动系统所在位置:上传动下传动。
4:按曲柄形式,曲柄滑块机构分为曲轴式和偏心齿轮式(1)曲轴式曲轴两端由设备床身支撑,当曲轴绕支撑轴转动时,滑块在导轨的约束下上下运动,上下位置的差值为2R,此结构应用于较大行程的中小压力机上。
(2)偏心齿轮式偏心齿轮安装在芯轴上并绕芯轴转动,与芯轴的偏心距为R,实现曲柄机构动作,应用于中大型压力机,芯轴仅受弯矩,偏心齿轮受转矩作用,负荷分配合理,加工制造也方便,但偏心轴直径较大,有一定摩擦损耗。
5:装模高度调节方式有调节连杆长度(该方法结构紧凑,可降低压力机高度),滑块高度(大中型压力机,加长了滑块的导向长度,提高运动精度,加工安装较复杂),工作台高度(多用于小型压力机)6:过载保护装置:压塌块式,液压式,离合器分为:刚性离合器和摩擦式离合器8:滑块平衡装置的作用1)消隐滑块质量,改善曲柄滑块机构的运动特性。

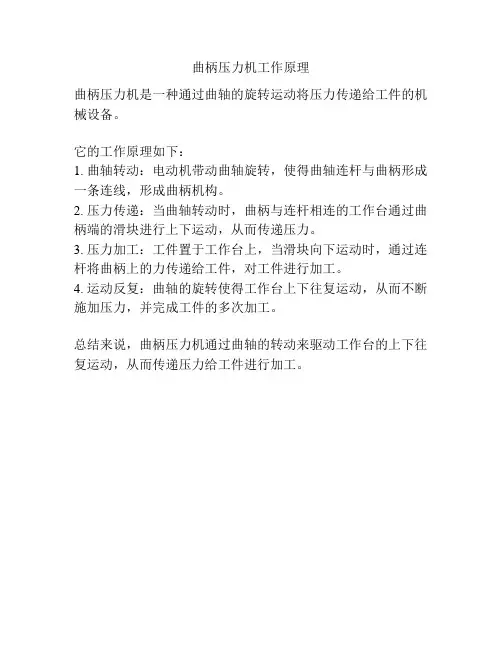

曲柄压力机工作原理
曲柄压力机是一种通过曲轴的旋转运动将压力传递给工件的机械设备。
它的工作原理如下:
1. 曲轴转动:电动机带动曲轴旋转,使得曲轴连杆与曲柄形成一条连线,形成曲柄机构。
2. 压力传递:当曲轴转动时,曲柄与连杆相连的工作台通过曲柄端的滑块进行上下运动,从而传递压力。
3. 压力加工:工件置于工作台上,当滑块向下运动时,通过连杆将曲柄上的力传递给工件,对工件进行加工。
4. 运动反复:曲轴的旋转使得工作台上下往复运动,从而不断施加压力,并完成工件的多次加工。
总结来说,曲柄压力机通过曲轴的转动来驱动工作台的上下往复运动,从而传递压力给工件进行加工。

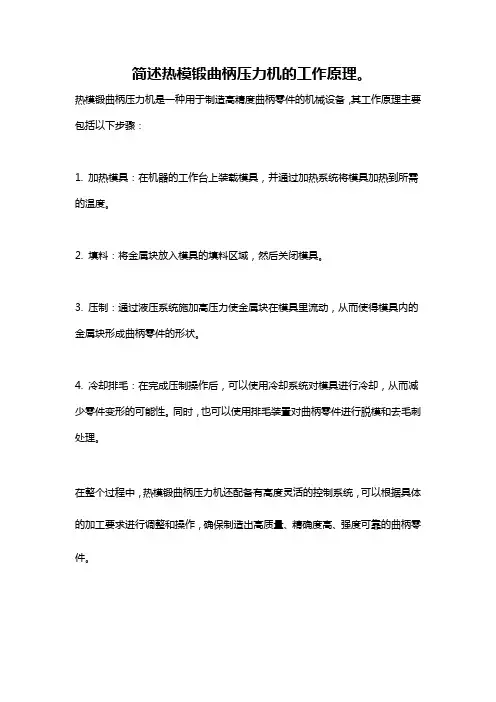

简述热模锻曲柄压力机的工作原理。
热模锻曲柄压力机是一种用于制造高精度曲柄零件的机械设备,其工作原理主要包括以下步骤:
1. 加热模具:在机器的工作台上装载模具,并通过加热系统将模具加热到所需的温度。
2. 填料:将金属块放入模具的填料区域,然后关闭模具。
3. 压制:通过液压系统施加高压力使金属块在模具里流动,从而使得模具内的金属块形成曲柄零件的形状。
4. 冷却排毛:在完成压制操作后,可以使用冷却系统对模具进行冷却,从而减少零件变形的可能性。
同时,也可以使用排毛装置对曲柄零件进行脱模和去毛刺处理。
在整个过程中,热模锻曲柄压力机还配备有高度灵活的控制系统,可以根据具体的加工要求进行调整和操作,确保制造出高质量、精确度高、强度可靠的曲柄零件。
编订:__________________
审核:__________________
单位:__________________
曲柄压力机的工作原理
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号:KG-AO-7650-86 曲柄压力机的工作原理
使用备注:本文档可用在日常工作场景,通过对目的、要求、方式、方法、进度等进行具体的部署,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。
下载后就可自由编辑。
以J31-315型开式压力机为例,其工作原理见下图。
电动机1带动皮带传动系统2,3,将动力传到小齿轮6,通过6和7,8和9两级齿轮减速传到曲柄连杆机构,大齿轮7同时又起飞轮作用。
最本级齿轮9制成偏心齿轮结构,它的偏心轮部分就是曲柄,曲柄可以在芯轴10上旋转。
连杆12一端连到曲轴偏心轮;另一端与滑块铰接,当偏心齿轮9在与小齿轮8啮合转动时,连杆摆动,将曲轴的旋转运动转变为滑块的往复直线运动。
上模装在滑块上,下模固定在垫板上,滑块带动上模相对下模运动,对放在上、下模之间的材料实现冲压。
1-电动机 2-小皮带轮 3-大皮带轮 4-制动器 5-离合器 6-小齿轮
7-大齿轮 8-小齿轮 9-偏心齿轮 10-芯轴 11-机身 12-连杆
13-滑块14-上模15-下模16-垫板17-工作台18-液压气垫
在电动机不切断电源情况下,滑块的动与停是通过操纵脚踏开关控制离合器5和制动器4实现的。
踩下脚踏开关,制动器松闸,离合器结合,将传动系统与曲柄连杆机构连通,动力输入,滑块运动;当需要滑块停止运动时,松开脚踏开关,离合器分离,将传动系统与曲柄连杆机构脱开,同时运动惯性被制动器有效地制动,使滑块运动及时停止。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here。
