工程制图习题

返回
答案
41 – 4
返回
答案
41 – 5
返回
答案
深沟球轴承 6306
深沟球轴承 6304
42 – 1
返回
答案
42 – 2
返回
答案
42 – 3
返回
答案
第九章 零件图
43-1
返回
43-2
44-1
44-2
返回
45-(1)
45-(3)
45-(2) 45-(4)
45-(5)
返回
、
、
。
。
46
1-1
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回

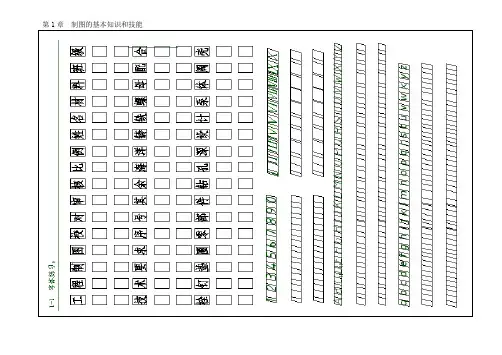

１－４基本练习
班级 学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2
返回
答案
1:5
3– 3
返回
答案
3– 4
返回
答案
3– 5
返回
答案
4– 4
返回
答案
第三章 投影基础
6-1(1)
17-1(4)
17-1(5)
17-1(6)
返回
18-2(1)
18-2(2)
返回
19-3(1)
19-3(3)
返回
19-3(2) 19-3(4)
20-1(1)
20-1(2)
20-1(3)
20-1(4)

习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。

必要时，必要时也允许加长幅面，但必须按整数倍加长。

2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。

3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。

4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。

5.平面图形的尺寸按其作用不同，分为和两类。

二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。

B GB/T表示强制性国家标准C GB表示推荐性国家标准。

5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。

3.字体的号数表示什么？写出国标中规定的字号系列。

4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。

6.写出国家标准中规定的图线宽度系列。

机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。

bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

3-7(4) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(5) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(6) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
3-7(7) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体 返回
CAD 立体 返回
2-7 参照教材图2-24、图2-25和图2-26，由投影图徒手绘制四棱柱、 六棱柱和截切六棱柱的正等轴测草图。
CAD 返回
2-8 已知半圆柱体的俯视图，其高度为50 mm，补画主 、左视图， 并完成半圆柱体上点 A 和B 的投影。
CAD 立体 返回
2-9 已知四分之一圆台的左视图，其长度为50 mm，补画主 、俯视 图，并完成四分之一圆台上线案 返回
CAD 立体 返回
答案 返回
CAD 立体 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 答案 返回
CAD 返回
CAD 返回
2-1 根据物体的立体图画三视图(用尺规或计算机绘图）。 CAD 立体 返回
2-2(1) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
2-2(2) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
2-2(3) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体 返回
CAD 返回
3-1(1) 参照轴测图，补画组合体主、左视图中所缺的图线；并判断 其表面之间的关系。

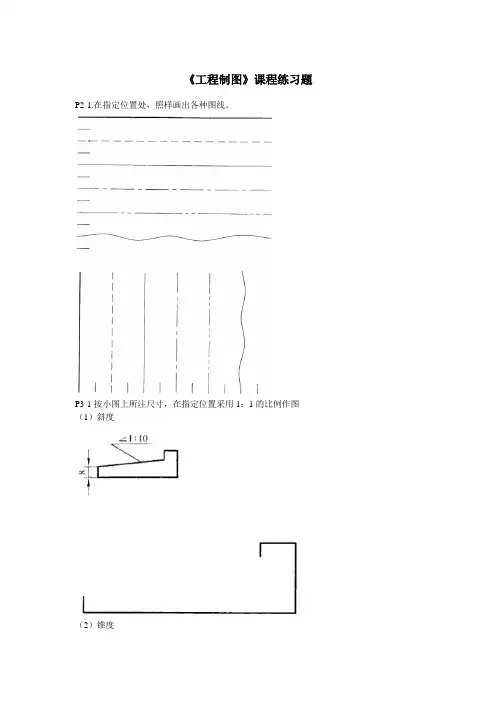

《工程制图》课程练习题P2-1.在指定位置处，照样画出各种图线。

P3-1按小图上所注尺寸，在指定位置采用1：1的比例作图（1）斜度（2）锥度P5-2徒手画出下列图形，比例为1：1，不标注尺寸P6-2已知：A（25，20，10）、B（0，10，15）、C（0，0，20）作出各点的三面投影图。

在点A的左方20mm；3.点C在H面内。

P7-1判断下列直线对投影面的相对位置，并填写名称P7-2依据下列条件作出各直线的三面投影。

1.正平线AB 长20mm ，距V 面15mm ，o30=α，且点B 在点A 的右下方； 2.铅垂线CD 长20mm,，距W 面15mm ，点D 在点C 上方。

P7-3在AB 上取一点E ，使AE=10mm ，完成E 点的三面投影。

P8-21.如图，求出线段AB 的实长和对V 面的倾角β；2.已知直线CD 对H 面的倾角o30=α，求其正面投影。

P8-3判断平面与投影面的相对位置，并填写名称。

P9-2完成下列平面图形的两面投影：1.等边三角形ABC为水平面；2.正方形DEFG为正垂面。

P9-3补全平面图形ABCDE的两面投影。

P9-4在平面ABC内取一点K，使K点距H面15mm，距V面20mm。

P10-2过C点作直线AB的平行线CD，长度为20mm。

P10-3已知AB与CD相交，点B在H面内，点D距V面10mm，作出两直线的投影。

P11-2作两交叉直线AB与CD的公垂线EF，分别交AB、CD于点E、F，并标明ABCD间的真实距离。

P11-3作出以AC为底的等腰三角形ABC的水平投影。

P12-1作一正平线MN与AB、CD、EF三直线均相交。

P12-2已知AB为正平线，点C在H面内，作出等边三角形ABC的两面投影。

P13-1判断下列线与面的相对位置（相交、平行、垂直）P13-3求直线MN与平面ABC的交点K，并判断可见性。

P14-11.过点M作一平面平行于平面DEF；2.过点K作正平线平行于平面ABC。

《工程制图》课程习题集一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影9.完成下列各形体的投影。

10.根据给出的视图，补画第三视图或视图中所缺的图线。

二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

18.根据已知视图补画第三视图或视图中所缺的图线。

19.根据给出的视图，补画第三视图（或视图所缺的图线）。

20.补全第三投影21.标注尺寸22.标注尺寸23.标注尺寸24. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

25. 量取并标注组合体的尺寸。

（取整数，四舍五入）。

26.分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

28.指出下列螺纹画法中的错误，并将正确的画在指定位置。

29.在指定位置画出剖面图(键槽深3mm)。

30.画出指定位置的断面图。

三、问答与作图题3（略）……答案一、问答与作图题11.在直线AB上找点K使AK:KB=3:2,在直线CD上找点E，使DE:EC=1:2。

（10分）2.判断直线的相对位置。

3.作正平线分别与AB、CD、EF相交。

4.在平面ABC内作一条水平线，使其到H面的距离为10mm。

5.已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。

6.做出第三投影7.做出截断体的三面投影。

8.补全第三投影二、问答与作图题211.补视图12.补漏线13.补画左视图14.已知两视图，求作第三视图。

15.补画视图16.补画左视图17.根据两视图补画第三视图。

1.中心投影法和平行投影法。
2.正投影法和斜投影法。
3．多面正投影图。
4.①正面投影与点的水平投影。
②正面投影与点的侧面投影 。
③水平投影到OX轴的距离等于点的侧面投影。
5.一般位置直线、投影面平行线和_投影面垂直线。
1平行、相交、交叉三种。
2.同面投影也一定平行。
3.同面投影也一定相交，同面投影。
第四章
4、画组合体时，主视图选择一般将组合体按自然位置安放，选择较多地反映组合体形状特征和各组成部分相对位置鲜明的方向作为主视图的投影方向，同时兼顾其他视图中尽可能少出现虚线，使绘图简便，读图方便。
5、读组合体视图的基本要领是把几个视图联系起来进行分析、找出特征视图、注意视图中反映形体之间连接关系的图线、明确视图中图线和线框的含义、投影的类似性，读组合体视图的基本方法形体分析法和线面分析法。
5、相贯线的性质：相贯线是两立体表面的共有线，也是两立体表面的分界线；一般为封闭的空间曲线，特殊情况下可能是平面曲线或直线。选择辅助平面的一般为投影面平行面或投影面垂直面。
6、根据曲面立体的转向轮廓线可见性判别相贯线的可见性。
7、在自行车上的车架子、车座子等
第四章
1、组合体的组合形式有叠加、切割、综合。
2、形体分析法是通常假想把组合体分解成由若干个基本形体组成，并弄清各个基本形体的形状及其相对位置、组合形式和表面连接关系，以达到了解整体的目的。线面分析法是根据视图中的封闭线框和图线的意义，对线、面进行投影分析，从而读懂物体表面的局部形状和相当位置，进一步想象出物体的形状。
3、组合体相邻表面的连接关系有相交、相切、共面、不共面。
2、零件图视图选择的原则是主视图的选择，主视图是表达零件最主要的一个视图，因此在表达零件时，应首先确定主视图，然后确定其它视图。在选择主视图时应考虑以下两个方面：投影方向，选择最能反应零件形状和结构特征以及形体之间相互位置关系的方向作为主视图的投影方向。安放位置，主视图的投影方向确定后，还必须确定零件的安放位置。主视图确定以后，其它视图的选择可以考虑以下几个方面：(1)根据零件的复杂程度对零件进行结构分析或形体分析，首先考虑需要那些视图与主视图配合，然后再考虑其它视图之间的配合，使每一个视图有一个表达的重点。但是，要注意采用的视图不宜过多，以免重复，导致主次不分。(2)要考虑合理地布置视图的位置，做到既使图样清晰美观又有利于图幅的充分利用，便于读图。（3）应优先考虑采用基本视图及在基本视图上作剖视图。采用局部视图或斜视图时应尽可能按投影关系配置。

* 8. 完成俯视图，求作左视图。
* 8. 完成俯视图，求作左视图。
9. 完成俯视图，求作左视图。
9. 完成俯视图，求作左视图。
* 10. 求作俯视图。
* 10. 求作俯视图。
* 11. 成主视图中所缺的交线。
6 立体与立体相交
6.1 平面体与回转体相交
5.2 平面与回转体相交
1. 求作俯视图。
1. 求作俯视图。
2. 求作俯视图。
2. 求作俯视图。
3. 求作俯视图。
3. 求作俯视图。
4. 求作主视图。
4. 求作主视图。
5. 求作俯视图。
5. 求作俯视图。
6. 求作左视图。
6. 求作左视图。
7. 完成俯视图，求作左视图。
7. 完成俯视图，求作左视图。
注：点1属于AC 点2属于BC 点3属于EF 点4属于AC 点5属于EF 点 K 为所求
9. 求作三角形ABC与矩形DEFG相交的交线，并判断可见性。 注：mn∥ab
10. 求作三角形ABC与三角形DEF相交的交线，并判断可见性。
* 11. 求作三角形ABC与三角形DEF相交的交线，并判断可见性。
交线Ⅲ-Ⅳ为侧垂线。 求解顺序为：
3″,4″→ 4(→ 4′)→ 3→ 3′ 或 4′→ 4 → 3 → 3′
* 2. 补全主视图、俯视图中所缺的线。
7 组合体
7.1 根据组合体的两个视图 和直观图画第三视图
1. 根据组合体的两个视图，参照直观图，求作俯视图。
1. 根据组合体的两个视图，参照直观图，求作俯视图。
1. 改正组合体视图中的错误（左视图正确）。
1. 改正组合体视图中的错误（左视图正确）。
2. 改正组合体视图中的错误（主视图正确）。

键的标记：键
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮 （2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。 （1） 普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全 剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （6） 内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左

《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594 841B. 210 297C. 420 594D. 297 4209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

2-8 根据已知条件完成直线的三面投影。
Courseware template
• （1）AB是侧平线，距离W 面18mm。
•
• （2）CD是一般位置直线， 点C在V面前方22mm，点D则 属于V面。
On the evening of July 24, 2021
答案
Courseware template
• 2-9 已知线段AB的两面投 影，求AB的实长和对W面的 倾角。
• 2-10 根据已知条件，完成 线段AB的投影。
• （1）AB的实长为25毫米。 （2）AB对V面的倾角为 β=300。
On the evening of July 24, 2021
答案
• 2-9 已知线段AB的两面投 影，求AB的实长和对W面的 倾角。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）
（2）
（3）
（4）
AB是___ __线 CD是___ ___线 EF是__ ___线 GH是__ ___线
On the evening of July 24, 2021
答案
Courseware template
On the evening of July 24, 2021
On the evening of July 24, 2021
答案
Courseware template
点G的下方。
On the evening of July 24, 2021
答案
Courseware template
（3）EF是正垂线，在H面上方20mm处。 （4）GH是正平线，长度为25mm, 点H在 点G的下方。
On the evening of July 24, 2021

11111111
第1章制图的基本知识和技能
第1章制图的基本知识和技能
第2章投影基础
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线第2章投影基础
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
第2章投影基础
__ 第2章投影基础
第2章投影基础
求圆球体表面上A、B、C的另两面投影。

第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线，完成其水平投影和侧面投影。

根据已知，补画第三视图。

2-45根据已知，补画第三视图。

第4章组合体
第4章组合体
第4章组合体
第4章组合体
3）（4）第4章组合体
第4章组合体
练习题二
二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

(12分)
三、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)
四、指出下列螺纹画法中的错误，并将正确的画在指定位置。

(8分)
五、指出螺柱连接画法中的错误，并将正确的画在指定位置。

(10分)
六、读零件图并回答下列问题。

(20分)
1．该零件采用了哪些视图、剖视图和剖面图？
2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M8—7H的含义。

5
6．说明符号的含义。

七、读零件图，并回答问题。

(18分)。

工程制图基础
• （3）
• (4)
工程制图基础
• 4-7 根据立体图，完成物体的三 视图。
• （1）
工程制图基础
• （1）
• (2)
工程制图基础
工程制图基础
工程制图基础
工程制图基础
工程制图基础
5-8阶梯剖视图练习。 （1）
（2）
工程制图基础
5-9旋转剖视图练习。
工程制图基础
工程制图基础
参考教材P123图6.17(b)
工程制图基础
6—7分析螺钉连接视图中的错误，并将正确的视图画在右边。
工程制图基础
工程制图基础
工程制图基础
7-6 读阀门装配图 解：（1）、略； （2）
、IT7 基孔 间隙
工程制图基础
7-7 读夹线器装配图
解： 1、（夹线器、
4、Q235A ） 2、（间隙、7） 3、通过扭转手 动压套，使零 件1压紧零件3 衬套。
工程制图基础
• 2-34 根据两视图，求圆柱 • 2-35根据两视图，求圆柱体
体截切后的第三视图。
截切后的第三视图。
工程制图基础
• 2-39 求圆锥的截交线，完 成其侧面投影。
工程制图基础
• 2-40求圆锥的截交线，完 • 2-41求圆锥的截交线，完成 成其水平投影和侧面投影。 其水平投影和侧面投影。
• 4-1 根据物体的轴测图和 两视图，补画第三视图。
• （1）
• （2）
工程制图基础
• （3 ）
• （4）
工程制图基础
• 4-2 根据已知的两视图， 补画完成第三视图。
• （1）
• （2）
工程制图基础
• （3）

工程制图复习题(附答案)
一、简答题
1．简述平面体截交线的特点及基本作图方法。

2.结构施工图主要包括哪些内容？
3.试说明剖面图标注的包括哪些内容？如何标注？
4.简述在建筑平面图中如何标注门窗？
5.简述平面体与平面体相贯线的特点及基本作图方法。

6.简要说明下列图样中编号为①②③钢筋的直径、数量及作用。

7.简述绘制工程图样时如何选择和标注比例。

8.简述在工程图样中粗实线的用途。

9.简述投影面平行线的投影特性。

10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。

11.简述组合体尺寸标注的方法。

二、绘图题：
1.已知三棱柱的两个投影和棱面上折线 ABC 的水平投影，试作棱柱的侧面投影和折线 ABC 的其余两个投影。

1/ 17
2.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例 1：1 绘制。

3.试在指定位置完成组合体的 1-1 半剖图和 2-2 全剖面图。

2/ 17
4.如图所示，已知五边形 ABCDE 的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。

一、填空题（每小题2分，共10分）1、尺寸界限应用线绘制，也可以利用轮廓线或中心线代替，标注线性尺寸，尺寸线必须与所注线段。

2.在正等轴测图中，轴测轴之间所夹的轴间角均为1200，三轴测轴的轴向伸缩系数相等，即p1=q1=r1= 。

3、投影法分为和中心投影法。

4、圆弧连接的关键是准确的求出连接圆弧的和切点。

5、两形体相邻表面之间有、、相切和相交四种形式。

二、选择题（每小题3分，共15分）1、判断下列说法哪个正确（）A.b点在a点的前方、上方和右边；c点在a点的前方、上方和左边；B. b点在a点的后方、上方和右边；c点在a点的前方、下方和左边；C. b点在a点的前方、下方和右边；c点在a点的前方、上方和左边；D. b点在a点的前方、上方和右边；c点在a点的后方、下方和右边；2、下列比例是缩小比例的是（）。

A 1:1B 1:2C 2:1D 5:13、A3的图纸幅面尺寸为：（）A.841⨯1189 B.594⨯841 C.297⨯420 D.210⨯2974、下列四组移出断面图中，哪一种是正确的（）A B C D5、判断下列尺寸标注哪个正确（）A B C D三、作图题（75分）1、补画图中所缺图线。

（10分）2、根据基本体的两视图补画第三视图，并求出基本体表面上已知点的其他两投影。

（10分）3、分析曲面立体的相贯线，并补全各面投影。

（10分）4.补画组合体的第三视图，并为组合体标注尺寸，尺寸从图上量取，四舍五入取整数（15分）5、补画第三面投影，画出正等轴测图，尺寸在图上量取，并四舍五入取整数。

（15分）6、在空白位置将主视图改成全剖视图（15分）二、填空题（每小题2分，共10分）1、图纸幅面即是图纸的大小，国家标准规定了A0—A4五种不同的图纸幅面，其中A4的尺寸为。

2、组合体标注尺寸有三类：整体尺寸、和。

3、图样中的汉字应写成体，并采用国家正式公布的简化字。

4、斜二等轴测图的轴间角090=∠XOZ,=∠=∠YOZXOY。
