施耐德电涌保护器选型方案

如何快速选择电涌保护器?选择电涌保护器需要遵循防雷设计规范（GB50057-94）。

使用起来比较复杂。

这里我们推荐一些简单的办法，供大家参考。

对于一般建筑物外侧的进线柜建议选用PRD65，位于建筑物内侧的进线柜建议选用PRD40或PRD8。

如果架空线过来，建议选用PRF1（一级），PRD40（二级），PRD8（三级）。

如果是电缆过来（民建），建议选用PRD65（主配），PRD15（分配），PRD8（末端）。

高层住宅PRD65（一级），PRD8（末端）。

如何选择2P/3P的PRF1?在样本中我们可以查到1P的PRF1，它可以泄放60KA的10/350μs的雷电流, 可以泄放200KA的8/20μs的雷电流。

2P的我们需要选择2个1P的PRF1，3P的我们需要选择3个1P的PRF1。

PRF1 非常适合做首级保护，防止直击雷的袭击。

如果保护设备，我们建议在设备端还要加装一个满足Up值要求的电涌保护器。

如果首端与末端电涌保护器之间的距离过长时，建议在二者之间选用解耦器L40A，以PRF1和低残压电涌保护器的动作配合。

电涌保护器在在配电回路中起什么作用？其动作原理是什么？电涌保护器限制电网中的大气过电压(闪电雷击)不超过各种设备及配电装置能够承受的冲击耐压。

电涌器的实质为半导体压敏电阻器件，电阻大小依赖于电涌器的端电压。

当端电压小于保护器的触发电压Up时，保护器的电阻很高（大于1兆欧），只有很小的漏电流（小于1毫安）流过；当端电压（如大气过电压）达到其触发电压Up时电阻突然减小到只有几欧姆，使很大的涌流通过，在很短的时间内使得过电压突降之后又变成高阻性。

电涌器正常漏电流很小，但漏电流会随雷击次数的增加而增加。

过电压分为几种类型？是否都可以采用电涌保护器来保护?过电压可以分为：雷电引起的高频脉冲大气过电压（MHz，1至100微秒）；投切变压器、电容器、电动机等电气设备引起的操作过电压（100KHz至1MHz，0.05至10毫秒）;电路故障引起的工频过电压(50Hz，持续时间约0.03至1秒)，为高能量长波;电涌保护器只能保护其中的大气过电压。

施耐德电气技术答疑系列大全11241,问：电涌保护器能否限制操作过电压(电涌)?据美国和德国的研究，大部分操作过电压(电涌)的电压峰值不高（多数在3kV左右，很少会超过6kV），能量没有雷电电涌大。

所以，能够限制雷电电涌的 SPD，一般都能限制大部分操作过电压(电涌)。

但是在靠近电气设备操作十分频繁的地点（如电梯控制中心和有电容补偿的母线），应该提高其最大持续运行电压，至少要求Uc 〉1.45Uo。

242,问：电涌保护器的功能是什么?那些情况下要使用电涌保护器? SPD的功能是通过泄放电涌电流来限制电涌电压。

SPD 主要是用来限制雷电引起的瞬态过电压，即雷电电涌，也可限制大部分的操作电涌。

雷电电涌可以沿电源或信号进线侵入，可以由于雷击时地电位升高反击而来，可以由于雷击建筑物本身或附近的磁场感应而在电缆和环路中产生。

因此，即使有了良好的避雷针、引下线和接地装置，也并非不要SPD，因为避雷针无法防止雷电感应和电涌沿线侵入，实际的接地装置难以防止反击。

特别是如果建筑物内有价值较高、影响较大的信息电子设备和/或电力电子设备，其耐受雷电电涌的能力大大低于常规电气设备，就有采用SPD的必要。

当然，SPD 是要一定投资的，最好在进行雷击风险分析评估，并考虑技术经济比较，不仅考虑间接损失，而且考虑间接损失（对信息系统，间接损失往往大大高于间接损失），然后决定究竟是否采用SPD，以及采用什么样的SPD。

243,问：电涌保护器SPD中3P+N与4P如何应用?1．4P的SPD响应时间快，残压低。

2．“3P+N”实现了差模保护，对地绝缘电阻大，漏电流小，供电系统故障时，电涌保护器仍安全。

3．对于TN－C系统，可采用4P，对于TT系统，采用3P+N为宜。

244,问：什么叫做雷暴日？凡在一天之内能听到雷声的就算一个雷暴日。

某一地区雷电活动的频繁程度，以该地区一年内的平均雷暴日数，即年平均雷暴日来衡量。

此外，也有用雷暴小时来衡量雷电活动的频繁程度的（我国大部分地区一个雷暴日约折合三个雷暴小时）。

1. 上图标注2. 性能参数2.1 通用型产品Ⅰ级分类产品标称放电电流In (8/20us, kA)电压保护水平Up (kA)最大可持续运行电压Uc (V)级数PRF1 Master 50 1.54401P, 2P, 3P, 4P PRF1 12.5r 251.53501P+N, 3P, 3P+NⅡ级分类产品标称放电电流In (8/20us, kA)电压保护水平Up (kA)最大可持续运行电压Uc (V)级数iPR 120r 60 2.13401P, 2P, 3P, 4PiPR 80r 40 2.03401P, 1P+N, 2P, 3P, 3P+N, 4P iPR 65r 35 2.03401P, 1P+N, 2P, 3P, 3P+N, 4P iPR 40r/4020 1.53401P, 1P+N, 2P, 3P, 3P+N, 4P iPR 20r/2010 1.23401P, 1P+N, 2P, 3P, 3P+N, 4P iPR 105 1.03401P, 1P+N, 2P, 3P, 3P+N, 4P2.2 通信基站建设和OEM 专用产品产品名称标称放电电流In (8/20us, kA)电压保护水平Up (kA)最大可持续运行电压Uc (V)级数iPT 40r/4020 1.63851P+N, 3P+N iPT 20r/2010 1.53851P+N, 3P+N 2.3 光伏发电专用直流产品产品名称标称放电电流In (8/20us, kA)电压保护水平Up (kA)最大可持续运行电压Uc (V)标准开路电压Uocstc (V)iPR-DC 2P+115 2.8840600iPR-DC 3P 153.9123010003. 应用方案（根据GB 50343-2012）3.1 建筑物雷电防护等级雷电防护等级AB 施耐德电气电涌保护器选型最大冲击电流Iimp (10/350us, kA)5012.5最大放电电流Imax (8/20us, kA)1208065402010最大放电电流Imax (8/20us, kA)4020最大放电电流Imax (8/20us, kA)40401. 中型计算中心、二级金融设施、中型通信枢纽、移动通信基站、大型体育场（馆）、小型机场、大型港口、大型火车站的电子信息系统2. 二级安全防范单位，如省级文物、档案库的闭路电视监控和报警系统3. 雷达站、微波站电子信息系统，高速公路监控和收费系统4. 二级医院电子医疗设备5. 五星及更高星级宾馆电子信息系统建筑物类型1. 国际级计算中心、国家级通信枢纽、特级和一级国家金融设施、大中型机场、国际级和省级广播电视中心、枢纽港口、火车枢纽站、省级城市水、电、气、热等城市重要公用设施的电子信息系统2. 一级安全防范单位，如国家文物、档案库的闭路电视监控和报警系统3. 三级医院电子医疗设备C D 3.2 雷电防护区划分4.后备保护装置的选择4.1 Ⅱ类电涌保护器(8/20us)iPR 10iPR 20r/20iPR 40r/40iPR 65r iPR 80r iPR 120r 最大预期短路电流Isc (kA)iC65N 20A iC65N 25A iC65N 40A iC65N 50A C120H 80A C120H 80A Isc<6iC65H 20A iC65H 25A iC65H 40A iC65H 50A C120H 80A C120H 80A Isc<10iC65L 20AiC65L 25AiC65L 40AiC65L 50AC120L 80A C120L 80A Isc<15NG125H 80A NG125H 80A Isc<25NG125H 80A NG125H 80A Isc<36NG125L 80ANG125L 80AIsc<504.2 Ⅰ类电涌保护器(10/350us)PRF1 12.5r PRF1 Master 最大预期短路电流Isc (kA)C120H 80A Campact NSX160B 160A TM Isc<6C120H 80A Campact NSX160B 160A TM Isc<10C120L 80A Campact NSX160B 160A TM Isc<15NG125H 80A Campact NSX160B 160A TM Isc<25NG125H 80A Campact NSX160F 160A TM Isc<36NG125L 80A Campact NSX160N 160A TM Isc<504.3 关于后备保护设备的说明1. 三级金融设施、小型通信枢纽电子信息系统2.大中型有线电视系统3.四星及以下级宾馆电子信息系统除上述A 、B 、C 级以外的一般用途的需防护电子信息设备3.2.1 雷电防护区的划分是将需要保护和控制雷电电磁脉冲环境的建筑物，从外部到内部划分为不同的雷电防护区（LPZ ）。

iPR 可插拔式电涌保护器1/8 iST 固定式电涌保护器2/8 iPT 可插拔式通信基站和OEM专用电涌保护器3/8 iPR-DC 可插拔式光伏发电专用电涌保护器3/8PRF1 Ⅰ级试验电涌保护器4/8 PR 可插拔式电涌保护器4/8 ST 固定式电涌保护器5/8 PT 可插拔式通信基站和OEM专用电涌保护器6/8 PR-DC 可插拔式光伏发电专用电涌保护器6/8 PL 速装式电涌保护器7/8 PRC/PRI 信号类电涌保护器7/8 SE 系列天馈类/信号类电涌保护器7/8EA9L 固定式电涌保护器8/8iPR 可插拔式电涌保护器IEC试验类别：Ⅱ级试验 (8/20us)符合标准：IEC 61643-1/GB 18802.1最大可持续运行电压Uc：340V最大放电电流Imax：120/80/65/40/20/10kA标称放电电流In：60/40/35/20/10/5kA电压保护水平Up：2.1/2.0/1.5/1.2/1.0kV级数：1P/2P/3P/4P/1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型A9L916870iPR 120r 1P1965.12库存产品A9L916800iPR 65r 1P1050.74非库存产品A9L916802iPR 65r 1P+N2199.28非库存产品A9L916803iPR 65r 2P2008.93非库存产品A9L916804iPR 65r 3P3253.77库存产品A9L916806iPR 65r 3P+N3891.88库存产品A9L916807iPR 65r 4P3514.39库存产品A9L916808iPR 40r 1P830.82非库存产品A9L916809iPR 40 1P545.35非库存产品A9L916812iPR 40r 1P+N1563.63库存产品A9L916813iPR 40 1P+N1114.48库存产品A9L916814iPR 40r 2P1469.90非库存产品A9L916815iPR 40 2P1067.99库存产品A9L916816iPR 40r 3P2211.17非库存产品A9L916817iPR 40 3P1605.94库存产品A9L916820iPR 40r 3P+N2978.58库存产品A9L916821iPR 40 3P+N1919.70库存产品A9L916822iPR 40r 4P2791.98库存产品A9L916823iPR 40 4P1746.91库存产品A9L916844iPR 20r 1P754.02非库存产品A9L916824iPR 20 1P482.58非库存产品A9L916825iPR 20r 1P+N1331.93非库存产品A9L916826iPR 20 1P+N913.31库存产品A9L916847iPR 20r 2P1252.13非库存产品A9L916827iPR 20 2P901.41库存产品A9L916848iPR 20r 3P1894.42非库存产品A9L916828iPR 20 3P1252.45库存产品A9L916850iPR 20r 3P+N2729.74库存产品A9L916830iPR 20 3P+N1663.79库存产品A9L916851iPR 20r 4P2484.11库存产品A9L916831iPR 20 4P1514.03库存产品A9L916832iPR 10 1P403.31非库存产品A9L916834iPR 10 1P+N922.52非库存产品A9L916835iPR 10 2P839.29非库存产品A9L916836iPR 10 3P1216.24非库存产品A9L916838iPR 10 3P+N1623.94库存产品A9L916839iPR 10 4P1506.43非库存产品A9L916865iPR 80r 1P1157.22非库存产品A9L916864iPR 80r 1P NPE1081.70非库存产品A9L916867iD120-3401575.84非库存产品A9L916840iD65-340787.87非库存产品A9L916843iD40-340415.41非库存产品A9L916846iD20-340378.78非库存产品A9L916849iD10-340303.04非库存产品A9L916842iDGn407.38非库存产品A9L916862iD80-340902.59非库存产品A9L916863iDGn-80843.68非库存产品iST 固定式电涌保护器IEC试验类别：Ⅱ级试验 (8/20us)符合标准：IEC 61643-1/GB 18802.1最大可持续运行电压Uc：340V最大放电电流Imax：65/40/20kA标称放电电流In：35/20/10kA电压保护水平Up：1.8/1.5/1.2kV级数：1P/2P/3P/4P/1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型A9L916600iST 65 1P771.80非库存产品A9L916603iST 65 2P1703.53非库存产品A9L916604iST 65 3P2881.85非库存产品A9L916605iST 65r 3P+N3347.29库存产品A9L916606iST 65 3P+N2906.27库存产品A9L916607iST 65r 4P3194.00非库存产品A9L916608iST 65 4P2729.85库存产品A9L916609iST 40 1P463.72非库存产品A9L916611iST 40 1P+N1077.52非库存产品A9L916612iST 40 2P967.94非库存产品A9L916613iST 40 3P1601.34非库存产品A9L916614iST 40r 3P+N2322.90非库存产品A9L916615iST 40 3P+N1658.54库存产品A9L916616iST 40r 4P2235.92非库存产品A9L916617iST 40 4P1595.12库存产品A9L916618iST 20 1P253.45非库存产品A9L916620iST 20 1P+N603.73库存产品A9L916621iST 20 2P512.68库存产品A9L916622iST 20 3P919.84库存产品A9L916623iST 20 3P+N970.29库存产品A9L916624iST 20 4P911.59库存产品A9L916625iST 20r 3P+N1236.27非库存产品iPT 可插拔式通信基站和OEM专用电涌保护器IEC试验类别：Ⅱ级试验 (8/20us)符合标准：GB 18802.1, YD 1235.1最大可持续运行电压Uc：385V最大放电电流Imax：40/20kA标称放电电流In：20/10kA电压保护水平Up：1.6/1.5kV级数：1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型A9L916871iPT 40r 3P+N3127.58非库存产品A9L916872iPT 40 3P+N1977.33非库存产品A9L916873iPT 40 1P+N1170.18非库存产品A9L916874iPT 20r 3P+N2729.74非库存产品A9L916875iPT 20 3P+N1799.51非库存产品A9L916876iPT 20 1P+N987.97非库存产品A9L916885iD40-385415.41非库存产品A9L916886iD20-385378.78非库存产品A9L916887iDGn PT407.38非库存产品iPR-DC 可插拔式光伏发电专用电涌保护器符合标准：GB 18802.1最大可持续运行电压Uc：840/1230V标准开路电压Uocstc：600/1000V最大放电电流Imax：40kA标称放电电流In：15kA电压保护水平Up：2.8/3.9kVReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型A9L16434iPR-DC 40r 600PV2321.72非库存产品A9L16436iPR-DC 40r 1000PV2391.24非库存产品A9L16683iD40 600PV415.41非库存产品A9L16692iD40 1000PV415.41非库存产品A9L16690iCneutral407.38非库存产品PRF1 Ⅰ级试验电涌保护器IEC试验类别：Ⅰ级试验 (10/350us)符合标准：IEC 61643-1/GB 18802.1最大可持续运行电压Uc：440/350V最大冲击电流Iimp：50/12.5kA标称放电电流In：50/25kA电压保护水平Up：1.5kV级数：1P/3P/1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型16630PRF1 Master 1P 440V2709.48非库存产品16632PRF1 12.5KA 1P+N2628.23非库存产品16633PRF1 12.5KA 3P4118.57非库存产品16634PRF1 12.5KA 3P+N4835.35库存产品PR 可插拔式电涌保护器IEC试验类别：Ⅱ级试验 (8/20us)符合标准：IEC 61643-1/GB 18802.1最大可持续运行电压Uc：340V最大放电电流Imax：120/65/40/20/10kA标称放电电流In：60/35/20/10/5kA电压保护水平Up：2.1/2.0/1.5/1.2/1.0kV级数：1P/2P/3P/4P/1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型916870PR 120 r 120kA 1P2080.69库存产品916800PR 65r 65kA 1P 340V 1112.54非库存产品916802PR 65r 65kA 1P+N 340V2328.63非库存产品916803PR 65r 65kA 2P 340V2127.08非库存产品916804PR 65r 65kA 3P 340V3445.13库存产品916806PR 65r 65kA 3P+N 340V4120.78库存产品916807PR 65r 65kA 4P 340V 3721.08库存产品916808PR 40r 40kA 1P 340V879.69非库存产品916809PR 40 40kA 1P 340V 577.42非库存产品916812PR 40r 40kA 1P+N 340V1655.59非库存产品916813PR 40 40kA 1P+N 340V 1180.02非库存产品916814PR 40r 40kA 2P 340V1556.35非库存产品916815PR 40 40kA 2P 340V 1130.80非库存产品916816PR 40r 40kA 3P 340V2341.22非库存产品916817PR 40 40kA 3P 340V 1700.39库存产品916820PR 40r 40kA 3P+N 340V3065.28库存产品916821PR 40 40kA 3P+N 340V 1975.66库存产品916822PR 40r 40kA 4P 340V2956.18非库存产品916823PR 40 40kA 4P 340V 1849.65库存产品916844PR 20r 20kA 1P 340V798.36非库存产品916824PR 20 20kA 1P 340V 510.96非库存产品916825PR 20r 20kA 1P+N 340V 1410.26非库存产品916826PR 20 20kA 1P+N 340V 967.02非库存产品916847PR 20r 20kA 2P 340V1325.77非库存产品916827PR 20 20kA 2P 340V 954.43非库存产品916848PR 20r 20kA 3P 340V2005.83非库存产品916828PR 20 20kA 3P 340V 1326.11非库存产品916850PR 20r 20kA 3P+N 340V2890.28非库存产品916830PR 20 20kA 3P+N 340V 1761.64库存产品916851PR 20r 20kA 4P 340V2630.21非库存产品916831PR 20 20kA 4P 340V 1603.08库存产品916832PR 10 10kA 1P 340V 427.03非库存产品916834PR 10 10kA 1P+N 340V 976.77非库存产品916835PR 10 10kA 2P 340V 888.65非库存产品916836PR 10 10kA 3P 340V 1287.77非库存产品916838PR 10 10kA 3P+N 340V 1719.45非库存产品916839PR 10 10kA 4P 340V 1595.03非库存产品916867D120-3401668.52非库存产品916840D65-340834.20非库存产品916843D40-340439.84非库存产品916846D20-340401.05非库存产品916849D10-340320.87非库存产品916842DGn431.34非库存产品ST 固定式电涌保护器IEC试验类别：Ⅱ级试验 (8/20us)符合标准：IEC 61643-1/GB 18802.1最大可持续运行电压Uc：340V最大放电电流Imax：65/40/20kA标称放电电流In：35/20/10kA电压保护水平Up：1.8/1.5/1.2kV级数：1P/2P/3P/4P/1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型916600ST 65 65kA 1P 340V817.19非库存产品916603ST 65 65kA 2P 340V1803.72非库存产品916604ST 65 65kA 3P 340V3051.34非库存产品916605ST 65r 65kA 3P+N 340V3544.15非库存产品916606ST 65 65kA 3P+N 340V3077.20非库存产品916607ST 65r 65kA 4P 340V3381.84非库存产品916608ST 65 65kA 4P 340V2890.40库存产品916609ST 40 40kA 1P 340V491.00非库存产品916611ST 40 40kA 1P+N 340V1140.89非库存产品916612ST 40 40kA 2P 340V1024.86非库存产品916613ST 40 40kA 3P 340V1695.52非库存产品916614ST 40r 40kA 3P+N 340V2459.51非库存产品916615ST 40 40kA 3P+N 340V1756.08库存产品916616ST 40r 40kA 4P 340V2367.42非库存产品916617ST 40 40kA 4P 340V1688.94库存产品916618ST 20 20kA 1P 340V268.35非库存产品916620ST 20 20kA 1P+N 340V639.24非库存产品916621ST 20 20kA 2P 340V542.83非库存产品916622ST 20 20kA 3P 340V973.94非库存产品916623ST 20 20kA 3P+N 340V1027.36库存产品916624ST 20 20kA 4P 340V965.20库存产品916625ST 20r 20kA 3P+N 340V1308.98非库存产品PT 可插拔式通信基站和OEM专用电涌保护器IEC试验类别：Ⅱ级试验 (8/20us)符合标准：GB 18802.1, YD 1235.1最大可持续运行电压Uc：385V最大放电电流Imax：40/20kA标称放电电流In：20/10kA电压保护水平Up：1.6/1.5kV级数：1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型916871PT 40r 40kA 3P+N3311.52非库存产品916872PT 40 40kA 3P+N2093.62非库存产品916873PT 40 40kA 1P+N1239.00非库存产品916874PT 20r 20kA 3P+N2890.28非库存产品916875PT 20 20kA 3P+N1905.34非库存产品916876PT 20 20kA 1P+N1046.07非库存产品916885D40-385439.84非库存产品916886D20-385401.05非库存产品916887DGn PT431.34非库存产品PR-DC 可插拔式光伏发电专用电涌保护器符合标准：GB 18802.1最大可持续运行电压Uc：840/1230V标准开路电压Uocstc：600/1000V最大放电电流Imax：40kA标称放电电流In：15kA电压保护水平Up：2.8/3.9kVReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型16434PR-DC 40r 600PV2458.27非库存产品16436PR-DC 40r 1000PV2531.87非库存产品16684D40-460439.84非库存产品16685D40-340439.84非库存产品16691Cneutral431.34非库存产品PL 速装式电涌保护器IEC试验类别：Ⅱ级试验 (8/20us)符合标准：IEC 61643-1/GB 18802.1最大可持续运行电压Uc：320V最大放电电流Imax：10kA标称放电电流In：5kA电压保护水平Up：1.5kV级数：1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型16638PL 10 1P+N703.99非库存产品16639PL 10 3P+N1193.79非库存产品PRC/PRI 信号类电涌保护器最大可持续运行电压Uc：PRC: 130VAC, 180VDC; PRI: 37VAC, 53VDC最大放电电流Imax：PRC: 18kA; PRI: 10kA标称放电电流In：PRC: 10kA; PRI: 10kA电压保护水平Up：PRC: 300; PRI: 70V可保护进线数：2对Reference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型16339PRI2011.44非库存产品16337PRC2017.94非库存产品SE 系列天馈类/信号类电涌保护器Reference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型911660SETT8-10N-40739.60非库存产品911661SETT17-24N-40845.76非库存产品911662SETT8-10D-601394.98非库存产品911663SETT8-25D-601660.55非库存产品911664SEKT25N-10852.49非库存产品911665SEKT25T-10M753.38非库存产品911666SEKT25D-101014.76非库存产品911672SEKT15FL-10896.69非库存产品911673SEKT20F-10970.44非库存产品911667SEWT16N-10CN1195.22非库存产品911668SEWT10N-20N2160.92非库存产品911669SEWT20N-20N2160.92非库存产品911670SEWT10D-20N2597.70非库存产品911671SEWT20D-20N2597.70非库存产品9116676SEXM-1B-5918.30非库存产品9116677SEXM-1B-24918.30非库存产品9116678SEXL-1H-12695.95非库存产品9116679SEXL-1H-48695.95非库存产品9116680SEXL-1H-110695.95非库存产品9116681SEXM-2R-51108.24非库存产品9116682SEXH-2R-51185.52非库存产品9116683SEXL-1J-5927.89非库存产品9116684SEXL-1J-12773.11非库存产品9116685SEXL-1J-24773.11非库存产品9116686SEXL-1J-110773.11非库存产品9116687SEXL-2J-51217.71非库存产品9116688SEXL-2J-121739.70非库存产品9116689SEXL-2J-241652.72非库存产品9116690SEXL-2J-1101449.66非库存产品EA9L 固定式电涌保护器IEC试验类别：Ⅱ级试验 (8/20us)符合标准：IEC 61643-1/GB 18802.1最大可持续运行电压Uc：340V最大放电电流Imax：65/40/20kA标称放电电流In：35/20/10kA电压保护水平Up：1.8/1.5/1.2kV级数：1P+N/3P+NReference Description Unit price with VAT (RMB)Stock / Indent 订货号中文说明含税单价 (RMB)存货类型EA9L208Fr400EA9L电涌保护器20kA 3P+N (带遥信接点）1227.39非库存产品EA9L208F400EA9L电涌保护器20kA 3P+N943.61库存产品EA9L209F230EA9L电涌保护器20kA 1P+N542.91库存产品EA9L408Fr400EA9L电涌保护器40kA 3P+N (带遥信接点）2067.83非库存产品EA9L408F400EA9L电涌保护器40kA 3P+N1515.07库存产品EA9L409F230EA9L电涌保护器40kA 1P+N995.09非库存产品EA9L658Fr400EA9L电涌保护器65kA 3P+N (带遥信接点）3268.18非库存产品EA9L658F400EA9L电涌保护器65kA 3P+N2832.88库存产品EA9L659F230EA9L电涌保护器65kA 1P+N1647.99非库存产品。

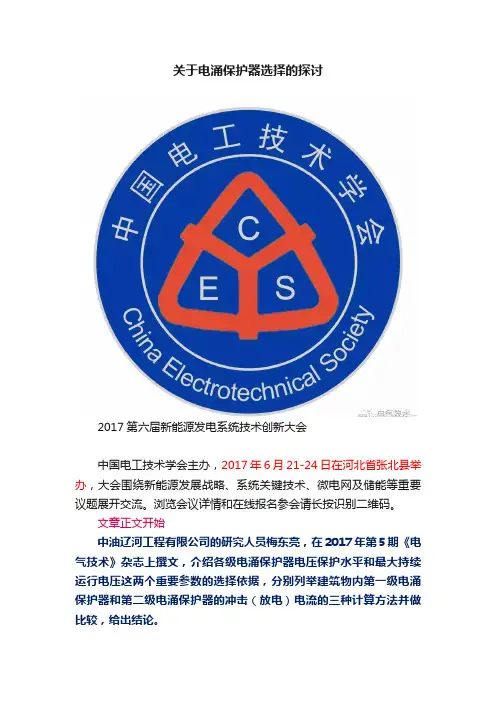

关于电涌保护器选择的探讨2017第六届新能源发电系统技术创新大会中国电工技术学会主办，2017年6月21-24日在河北省张北县举办，大会围绕新能源发展战略、系统关键技术、微电网及储能等重要议题展开交流。

浏览会议详情和在线报名参会请长按识别二维码。

文章正文开始中油辽河工程有限公司的研究人员梅东亮，在2017年第5期《电气技术》杂志上撰文，介绍各级电涌保护器电压保护水平和最大持续运行电压这两个重要参数的选择依据，分别列举建筑物内第一级电涌保护器和第二级电涌保护器的冲击（放电）电流的三种计算方法并做比较，给出结论。

电涌保护器在防雷击损害的过程中承担着至关重要的角色，低压配电系统的雷电过电压防护中，根据防雷区分类和设备耐压水平的不同划分了多个保护等级。

为保证各保护等级内电气设备安全，需设置多级电涌保护器以实现对不同设备进行分级保护。

笔者曾参与北方地区一栋六层综合办公楼(第二类防雷建筑物)的电气设计，该综合办公楼一层设配电室一间，两路电源进线，电源进线处分别设第一级电涌保护器。

低压配电系统采用放射式，配电室引出电力电缆沿电缆桥架敷设至各楼层配电箱。

三层弱电机房的动力配电箱内设第二级电涌保护器；机房的UPS电源引自机房动力配电箱，UPS配出柜内设第三极电涌保护器。

本文以为此综合办公楼为例介绍各级电涌保护器选择依据。

1 电涌保护器的主要参数1.1 设备耐冲击电压额定值Uw。

设备制造商给与的设备耐冲击电压额定值，表征其绝缘防过电压得耐受能力。

GB50057-2010《建筑物防雷设计规范》[1]第6.4.4条规定见表1。

表1 建筑物内220/380V配电系统中设备绝缘耐冲击电压额定值1.2 电压保护水平Up表征电涌保护器限制接线端子间电压的性能参数，其值应大于所测量的限制电压的最高值。

对电压开关型电涌保护器指规定陡度下最大放电电压，对电压限制型电涌保护器指规定电流波形下的最大残压。

1.3 最大持续运行电压Uc可持续加于电气系统电涌保护器模式的最大方均根电压或直流电压；可持续加于电子系统电涌保护器端子上，且不致引起电涌保护器传输特性减低的最大方均根电压或直流电压，其值等于电涌保护器的额定电压。

施耐德浪涌保护器PR40rPR,PRD,ST系列浪涌保护器或电涌保护器主要规格可更换式电涌保护器PRD 65r 65kA 1P 440VPRD 65r 65kA 1P 275VPRD 65r 65kA 1P+NPRD 65r 65kA 3PPRD 65r 65kA 3P+NPRD 40r 40kA 1P 440VPRD 40r 40kA 1P 275VPRD 40r 40kA 1P+NPRD 40r 40kA 3PPRD 40r 40kA 3P+NPRD 40 40kA 1P 440VPRD 40 40kA 1P 275VPRD 40 40kA 1P+NPRD 40 40kA 3PPRD 40 40kA 3P+NPRD 15 15kA 1P 440VPRD 15 15kA 1P 275VPRD 15 15kA 1P+NPRD 15 15kA 3PPRD 15 15kA 3P+NPRD 8 8kA 1P 440VPRD 8 8kA 1P 275VPRD 8 8kA 1P+NPRD 8 8kA 3PPRD 8 8kA 3P+NPRD 100r 100kA 2P 440VPRD 100r 100kA 4P 440VPRD 40r 40kA 1P+N 440VPRD 40r 40kA 3P+N 440VPRD 15 15kA 1P+N 440VPRD 15 15kA 3P+N 440VPRD 的可更换部分C 65r-440 C 65r-275 PR可插拔电涌保护器PR 65r 65kA 1P 340VPR 65r 65kA 1P+N 340VPR 65r 65kA 2P 340VPR 65r 65kA 3P 340VPR 65r 65kA 3P+N 340VPR 65r 65kA 4P 340VPR 40 40kA 1P 340VPR Gnr 1P 260VPR Gn 1P 260VPR 40r 40kA 1P+N 340VPR 40 40kA 1P+N 340VPR 40r 40kA 2P 340VPR 40 40kA 2P 340VPR 40r 40kA 3P 340VPR 40 40kA 3P 340VPR 40r 40kA 3P+N 340VPR 40 40kA 3P+N 340VPR 40r 40kA 4P 340VPR 40 40kA 4P 340VPR 20r 20kA 1P 340VPR 20 20kA 1P 340VPR 20r 20kA 1P+N 340VPR 20 20kA 1P+N 340VPR 20r 20kA 2P 340VPR 20 20kA 2P 340VPR 20r 20kA 3P 340VPR 20 20kA 3P 340VPR 20r 20kA 3P+N 340VPR 20 20kA 3P+N 340VPR 20r 20kA 4P 340VPR 20 20kA 4P 340VPR 10 10kA 1P 340VPR 10 10kA 1P+N 340VPR 10 10kA 2P 340VPR 10 10kA 3P 340VPR 10 10kA 3P+N 340VPR 10 10kA 4P 340V ST固定式电涌保护器ST 65 65kA 1P 340V ST 65G 65kA 1P 260VST 65 65kA 1P+N 340VST 65 65kA 2P 340VST 65 65kA 3P 340VST 65r 65kA 3P+N 340VST 65 65kA 3P+N 340VST 65r 65kA 4P 340VST 65 65kA 4P 340VST 40 40kA 1P 340VST 40G 40kA 1P 260VST 40 40kA 1P+N 340VST 40 40kA 3P 340VST 40r 40kA 3P+N 340VST 40 40kA 3P+N 340VST 40r 40kA 4P 340VST 40 40kA 4P 340VST 20 20kA 1P 340VST 20G 20kA 1P 260VST 20 20kA 1P+N 340VST 20 20kA 2P 340VST 20 20kA 3P 340VST 20 20kA 3P+N 340VST 20 20kA 4P 340VST 20r 20kA 3P+N 340V浪涌保护器含义最原始的浪涌保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”。
