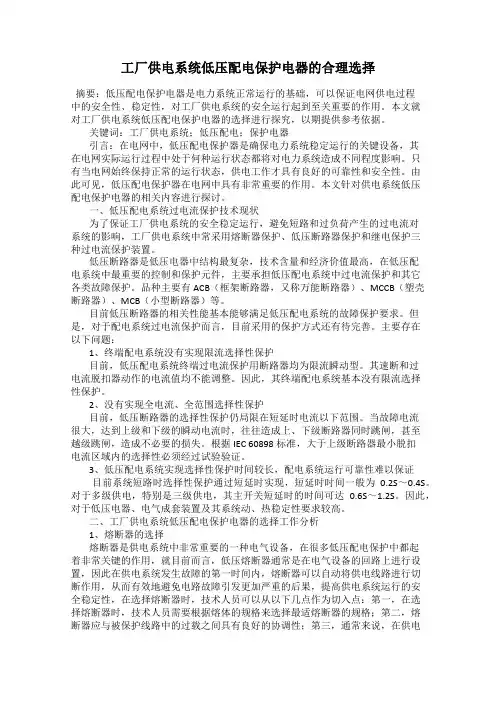

工厂供电系统低压配电保护电器的合理选择
发表时间：2019-06-25T14:51:46.070Z 来源：《基层建设》2019年第7期作者：傅奎
[导读] 摘要：低压配电保护电器是电力系统正常运行的基础，可以保证电网供电过程中的安全性、稳定性，对工厂供电系统的安全运行起到至关重要的作用。
中国人民解放军第四八〇六工厂浙江省舟山市 316000
摘要：低压配电保护电器是电力系统正常运行的基础，可以保证电网供电过程中的安全性、稳定性，对工厂供电系统的安全运行起到至关重要的作用。本文就对工厂供电系统低压配电保护电器的选择进行探究，以期提供参考依据。
关键词：工厂供电系统；低压配电；保护电器
引言：在电网中，低压配电保护器是确保电力系统稳定运行的关键设备，其在电网实际运行过程中处于何种运行状态都将对电力系统造成不同程度影响。只有当电网始终保持正常的运行状态，供电工作才具有良好的可靠性和安全性。由此可见，低压配电保护器在电网中具有非常重要的作用。本文针对供电系统低压配电保护电器的相关内容进行探讨。
一、低压配电系统过电流保护技术现状
为了保证工厂供电系统的安全稳定运行，避免短路和过负荷产生的过电流对系统的影响，工厂供电系统中常采用熔断器保护、低压断路器保护和继电保护三种过电流保护装置。
低压断路器是低压电器中结构最复杂，技术含量和经济价值最高，在低压配电系统中最重要的控制和保护元件，主要承担低压配电系统中过电流保护和其它各类故障保护。品种主要有ACB（框架断路器，又称万能断路器）、MCCB（塑壳断路器）、MCB（小型断路器）等。
目前低压断路器的相关性能基本能够满足低压配电系统的故障保护要求。但是，对于配电系统过电流保护而言，目前采用的保护方式还有待完善。主要存在以下问题：
1、终端配电系统没有实现限流选择性保护
目前，低压配电系统终端过电流保护用断路器均为限流瞬动型。其速断和过电流脱扣器动作的电流值均不能调整。因此，其终端配电系统基本没有限流选择性保护。
2、没有实现全电流、全范围选择性保护
目前，低压断路器的选择性保护仍局限在短延时电流以下范围。当故障电流很大，达到上级和下级的瞬动电流时，往往造成上、下级断路器同时跳闸，甚至越级跳闸，造成不必要的损失。根据IEC 60898标准，大于上级断路器最小脱扣电流区域内的选择性必须经过试验验证。
3、低压配电系统实现选择性保护时间较长，配电系统运行可靠性难以保证
目前系统短路时选择性保护通过短延时实现，短延时时间一般为0.2S～0.4S。对于多级供电，特别是三级供电，其主开关短延时的时间可达0.6S～1.2S。因此，对于低压电器、电气成套装置及其系统动、热稳定性要求较高。
二、工厂供电系统低压配电保护电器的选择工作分析
1、熔断器的选择
熔断器是供电系统中非常重要的一种电气设备，在很多低压配电保护中都起着非常关键的作用，就目前而言，低压熔断器通常是在电气设备的回路上进行设置，因此在供电系统发生故障的第一时间内，熔断器可以自动将供电线路进行切断作用，从而有效地避免电路故障引发更加严重的后果，提高供电系统运行的安全稳定性，在选择熔断器时，技术人员可以从以下几点作为切入点：第一，在选择熔断器时，技术人员需要根据熔体的规格来选择最适熔断器的规格；第二，熔断器应与被保护线路中的过载之间具有良好的协调性；第三，通常来说，在供电系统中，熔断器会按配电线路走向的不同而分为不同的等级，这些熔断器都遵循着一个重要原则，即上级熔体所产生的额定电流是下级熔体所产生额定电流的2至3倍左右，這样才能够达到最佳的配电保护效果，减少安全事故发生的概率，因此在选择熔断器时，技术人员需要按照配电线路的额定电流来选择最适合的熔断器。
2、断路器的选择
从客观的角度上来看，供电系统中的断路器主要指的具有开关功能的设备，其主要作用就是对供电系统中电流的类型进行准确地分析和判断，其中包括过负荷电流、正常电流、过压电流等等，市场上比较常见的断路器主要分为开启式以及塑壳式两种类型，开启式断路器的优势在于安装简便、对供电系统中电流故障检验效果明显等，而塑壳式断路器的优势则在于能够在过载、短路以及欠电压等多种情况下发挥出其自身的保护作用，避免供电线路和电源设备受到损害。
3、工厂供电系统过负载电流的低压配电保护电器选择
供电系统过载情况主要是指，电器设备在运行过程中流经设备的电流超过电气设备的负载能力，造成电气设备在短时间内温度持续上升，导致电气设备接头、线路绝缘层等方面内容发生损坏，严重影响供电系统的正常运行。因此，相关人员就需要加强过负载电流的低压配电保护电器选择工作，保证工厂供电系统在工作过程中一旦遇到突然断电的情况，就可以顺利进行保护工作，从而保证工厂供电系统的正常运行，推动工厂实现快速发展。
三、电气设备启动时保护电器中经常出现的错误分析
相关人员在进行电器设备低压配电保护电器选择过程中，最关键的选择内容就是低压配电保护电器的型号、整体电流，保证所选择的低压配电保护电器在使用过程中不会出现失误，保证电气设备的正常运行，提高供电系统的供电质量，提升供电企业的快速发展。
四、低压配电保护电器的日常管理工作分析
1、低压配电保护电器的日常检修工作
相关人员要想保证所选择的低压配电保护电器在使用过程中可以正常运行，顺利发挥出应有的作用，就需要对低压配电保护电器进行日常检修工作，具体可以从以下几个方面展开：首先，相关人员需要根据低压配电保护工作情况等方面内容制定检修方案，并根据设备的具体工作环境制定检修方案，对低压配电保护电器进行检修工作，保证低压配电保护电器的正常运行。其次，相关人员在对低压配电保护电器进行管理过程中，需要认真对待低压配电保护电器的检修工作中，反复对低压配电保护电器进行检修，保证低压配电保护电器的正常
