给排水管径标注的区分

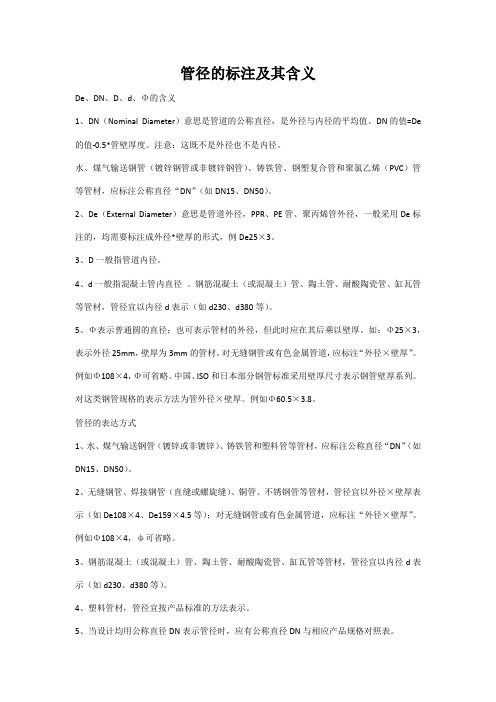

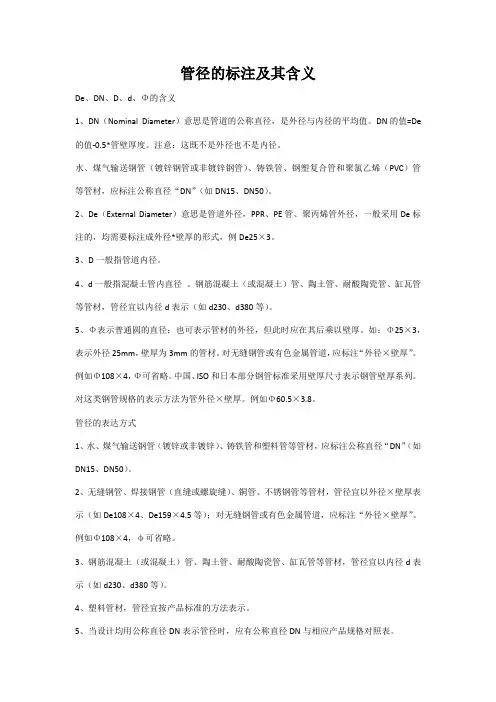

管径的标注及其含义De、DN、D、d、Φ的含义1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De 的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d一般指混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，Φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如Φ60.5×3.8。

管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，ф可省略。

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

4、塑料管材，管径宜按产品标准的方法表示。

5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

管道直径De、DN、d、ф各自的含义（给排水施工图）De、DN、d、ф的各自表示范围De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4管径DE与DN区别1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。

别外据在现场的实践经验：a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

3、DN 、De、Dg的区别DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了a、各种管子的不同标注方法：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D ×壁厚表示（如D108×4、D159×4.5等）；3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

For personal use only in study and research; not for commercial use管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。

2、管径的表达方式应符合下列规定：? ? 1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；? ? 2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；? ? 3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；? ? 4 、塑料管材，管径宜按产品标准的方法表示；? ? 5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）? ? 6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）? ? 7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

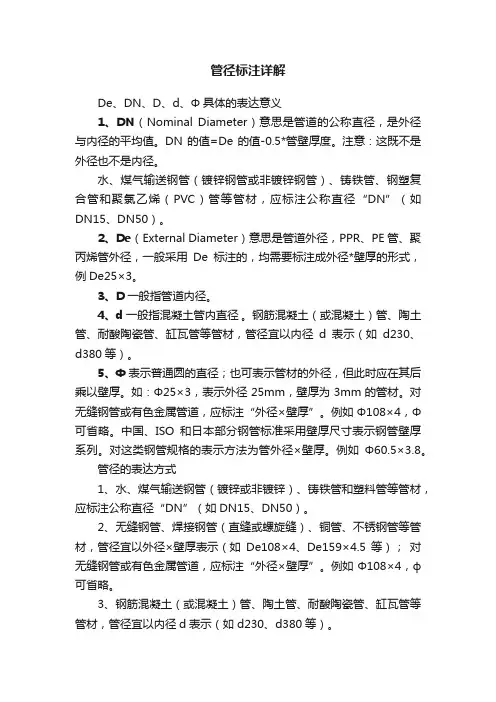

管径标注详解De、DN、D、d、Φ具体的表达意义1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d一般指混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，Φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如Φ60.5×3.8。

管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，ф可省略。

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

4、塑料管材，管径宜按产品标准的方法表示。

5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

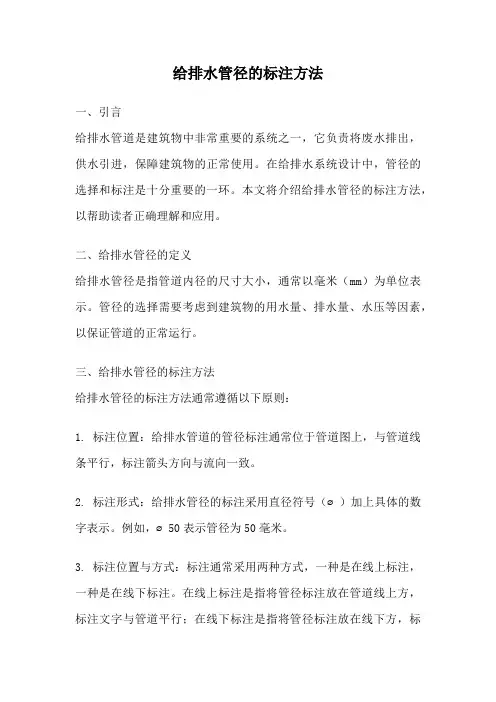

给排水管径的标注方法一、引言给排水管道是建筑物中非常重要的系统之一，它负责将废水排出，供水引进，保障建筑物的正常使用。

在给排水系统设计中，管径的选择和标注是十分重要的一环。

本文将介绍给排水管径的标注方法，以帮助读者正确理解和应用。

二、给排水管径的定义给排水管径是指管道内径的尺寸大小，通常以毫米（mm）为单位表示。

管径的选择需要考虑到建筑物的用水量、排水量、水压等因素，以保证管道的正常运行。

三、给排水管径的标注方法给排水管径的标注方法通常遵循以下原则：1. 标注位置：给排水管道的管径标注通常位于管道图上，与管道线条平行，标注箭头方向与流向一致。

2. 标注形式：给排水管径的标注采用直径符号（⌀）加上具体的数字表示。

例如，⌀50表示管径为50毫米。

3. 标注位置与方式：标注通常采用两种方式，一种是在线上标注，一种是在线下标注。

在线上标注是指将管径标注放在管道线上方，标注文字与管道平行；在线下标注是指将管径标注放在线下方，标注文字与管道平行。

具体选择哪种方式取决于设计者的习惯和实际情况。

4. 标注排水管径：对于排水管道，标注通常放在管道的上方或下方，标注箭头指向流向。

例如，⌀100表示排水管道的管径为100毫米。

5. 标注给水管径：对于给水管道，标注通常放在管道的上方或下方，标注箭头指向流向。

例如，⌀25表示给水管道的管径为25毫米。

6. 标注变径管道：对于变径管道，标注通常放在管道的上方或下方，标注箭头指向流向，并在标注中注明变径部位的具体尺寸。

例如，⌀50/75表示管道由50毫米变径到75毫米。

7. 标注分支管道：对于分支管道，标注通常放在管道的上方或下方，标注箭头指向流向，并在标注中注明分支管道的具体尺寸。

例如，⌀50+⌀25表示分支管道由50毫米与25毫米两个管径组成。

8. 标注集中管道：对于集中管道，标注通常放在管道的上方或下方，标注箭头指向流向，并在标注中注明集中管道的具体尺寸。

例如，⌀100+⌀75+⌀50表示集中管道由100毫米、75毫米和50毫米三个管径组成。

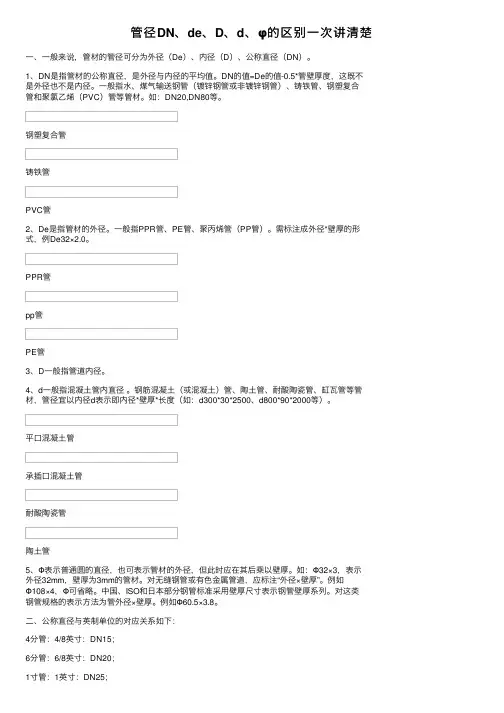

管径DN、de、D、d、φ的区别⼀次讲清楚⼀、⼀般来说，管材的管径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管材的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度，这既不是外径也不是内径。

⼀般指⽔、煤⽓输送钢管（镀锌钢管或⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（PVC）管等管材。

如：DN20,DN80等。

钢塑复合管铸铁管PVC管2、De是指管材的外径。

⼀般指PPR管、PE管、聚丙烯管（PP管）。

需标注成外径*壁厚的形式，例De32×2.0。

PPR管pp管PE管3、D⼀般指管道内径。

4、d⼀般指混凝⼟管内直径。

钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰即内径*壁厚*长度（如：d300*30*2500、d800*90*2000等）。

平⼝混凝⼟管承插⼝混凝⼟管耐酸陶瓷管陶⼟管5、Φ表⽰普通圆的直径，也可表⽰管材的外径，但此时应在其后乘以壁厚。

如：Φ32×3，表⽰外径32mm，壁厚为3mm的管材。

对⽆缝钢管或有⾊⾦属管道，应标注“外径×壁厚”。

例如Φ108×4，Φ可省略。

中国、ISO和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。

对这类钢管规格的表⽰⽅法为管外径×壁厚。

例如Φ60.5×3.8。

⼆、公称直径与英制单位的对应关系如下：4分管：4/8英⼨：DN15；6分管：6/8英⼨：DN20；1⼨管：1英⼨：DN25；⼨⼆管：1⼜1/4英⼨：DN32；⼨半管：1⼜1/2英⼨：DN40；两⼨管：2英⼨：DN50；两⼨半管：2.5英⼨：DN65；三⼨管：3英⼨：DN80（很多地⽅也标为DN75）；四⼨管：4英⼨：DN100；五⼨管：5英⼨：DN125；六⼨管：6英⼨：DN150；8⼨管：8英⼨：DN200；。

DN、De、D、d、Φ的区别DN是指管道的公称直径，聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径。

注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径”DN”（如DN15、DN50）。

d--混凝土管公称直径，钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。

De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径X壁厚的形式，例如De25×3。

D一般指管道内径。

Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，Φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5 等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如Φ108×4，Φ可省略；页脚内容13、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380 等）；4、塑料管材，管径宜按产品标准的方法表示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

页脚内容2。

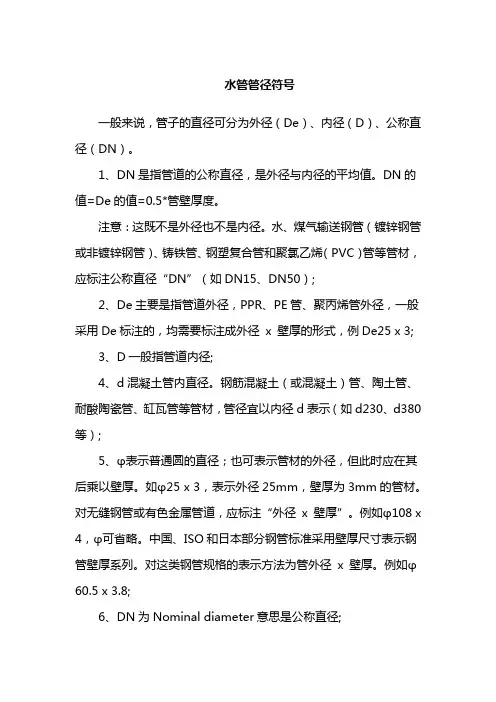

水管管径符号
一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值=0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x 壁厚的形式，例De25 x 3;
3、D一般指管道内径;
4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;
5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;
6、DN为Nominal diameter意思是公称直径;
7、De为external diameter意思是外径;。

管道等级表一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如：Φ25×3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径×壁厚。

例如ф60.5×3.8。

6、DN为Nominaldiameter意思是公称直径。

7、De为external diameter意思是外径。

8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：1水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。

例如ф108×4，ф可省略。

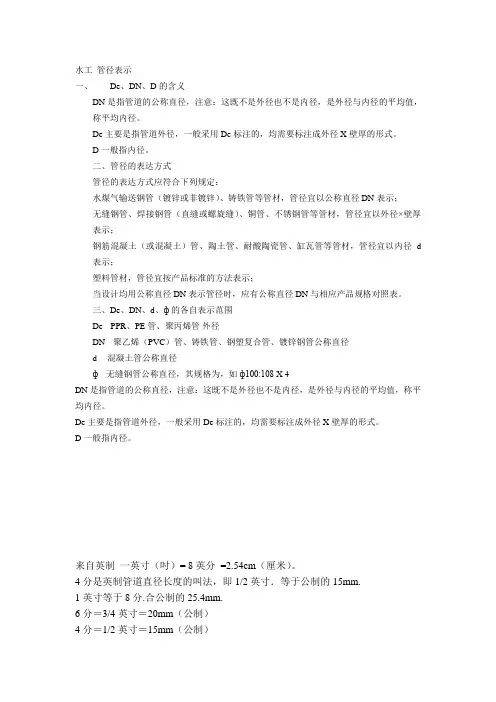

水工管径表示一、De、DN、D的含义DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

D一般指内径。

二、管径的表达方式管径的表达方式应符合下列规定：水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；塑料管材，管径宜按产品标准的方法表示；当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

三、De、DN、d、ф的各自表示范围De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为，如ф100:108 X 4DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。

D一般指内径。

来自英制一英寸（吋）= 8英分=2.54cm（厘米）。

4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.1英寸等于8分.合公制的25.4mm.6分＝3/4英寸＝20mm（公制）4分＝1/2英寸＝15mm（公制）解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN15 18mm，DN20 25mm ，DN25 32mm，DN32 38mm，DN40 45mm，DN50 57mm，DN65 76mm，DN80 89mm，DN100 108mm，DN125 133mm，DN150 159mm,DN200 219mm，DN250 273mm，DN300 325mm,如果需要我会在继续一一列举管径对照DN15 —— 1/2寸（4分管）DN20 —— 3/4寸（6分管）DN25 —— 1寸DN32 ——寸二DN40 ——寸半DN50 ——二寸DN70 —— 76mm (二寸半)DN80 —— 89mm （三寸）DN100 —— 108mm (四寸)DN125 —— 133mmDN150 —— 159mmDN200 —— 219mmDN250 —— 273mmDN300 —— 325mmDN350 —— 377mmDN400 —— 426mmDN450 —— 478mm一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN来表示的，称为管道的公称直径。
