给水管道各种管材管径与计算内径一览表

水管直径规格对照表水管直径规格对照表是一个有助于不同国家和地区之间对水管直径进行对比和对照的重要工具。

在建筑、工程和管道系统设计中，了解不同国家和地区所采用的水管直径规格对照表非常重要，以确保工程的顺利进行。

以下是水管直径规格对照表的相关参考内容：美国和加拿大：1/2 英寸相当于 12.7 毫米3/4 英寸相当于 19.05 毫米1 英寸相当于 25.4 毫米1-1/4 英寸相当于 31.75 毫米1-1/2 英寸相当于 38.1 毫米2 英寸相当于 50.8 毫米2-1/2 英寸相当于 63.5 毫米3 英寸相当于 76.2 毫米4 英寸相当于 101.6 毫米5 英寸相当于 127 毫米6 英寸相当于 152.4 毫米8 英寸相当于 203.2 毫米10 英寸相当于 254 毫米12 英寸相当于 304.8 毫米欧洲：16 毫米相当于 5/8 英寸25 毫米相当于 1 英寸32 毫米相当于 1-1/4 英寸40 毫米相当于 1-1/2 英寸50 毫米相当于 2 英寸63 毫米相当于 2-1/2 英寸75 毫米相当于 3 英寸90 毫米相当于 3-1/2 英寸110 毫米相当于 4 英寸160 毫米相当于 6 英寸200 毫米相当于 8 英寸250 毫米相当于 10 英寸315 毫米相当于 12 英寸澳大利亚和新西兰：20 毫米相当于 3/4 英寸25 毫米相当于 1 英寸32 毫米相当于 1-1/4 英寸40 毫米相当于 1-1/2 英寸50 毫米相当于 2 英寸65 毫米相当于 2-1/2 英寸80 毫米相当于 3 英寸100 毫米相当于 4 英寸125 毫米相当于 5 英寸150 毫米相当于 6 英寸200 毫米相当于 8 英寸250 毫米相当于 10 英寸300 毫米相当于 12 英寸以上是水管直径规格对照表的相关参考内容，适用于美国、加拿大、欧洲、澳大利亚和新西兰等国家和地区。

这个对照表可以帮助工程师和设计师更好地理解和比较不同地区所采用的水管直径规格，以确保设计和施工工作的准确性和一致性。

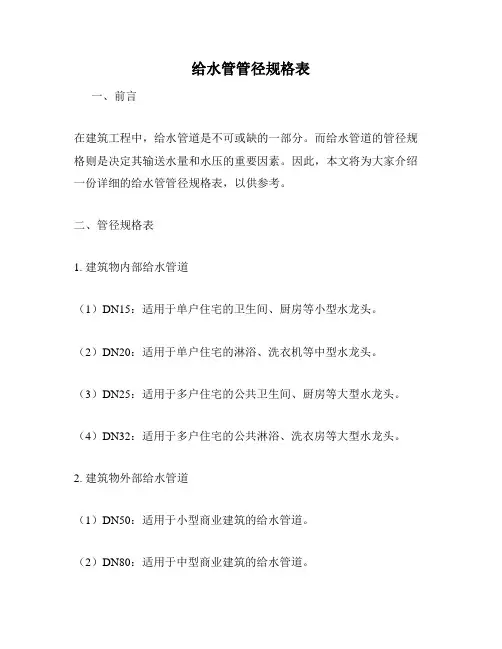

给水管管径规格表
一、前言
在建筑工程中，给水管道是不可或缺的一部分。

而给水管道的管径规格则是决定其输送水量和水压的重要因素。

因此，本文将为大家介绍一份详细的给水管管径规格表，以供参考。

二、管径规格表
1. 建筑物内部给水管道
（1）DN15：适用于单户住宅的卫生间、厨房等小型水龙头。

（2）DN20：适用于单户住宅的淋浴、洗衣机等中型水龙头。

（3）DN25：适用于多户住宅的公共卫生间、厨房等大型水龙头。

（4）DN32：适用于多户住宅的公共淋浴、洗衣房等大型水龙头。

2. 建筑物外部给水管道
（1）DN50：适用于小型商业建筑的给水管道。

（2）DN80：适用于中型商业建筑的给水管道。

（3）DN100：适用于大型商业建筑的给水管道。

（4）DN150：适用于工业建筑的给水管道。

三、管径规格选择的注意事项
1. 根据建筑物的用途和水龙头数量来选择管径规格。

2. 管径规格过小会导致水压不足，影响使用效果；过大则会浪费水资源。

3. 在选择管径规格时，还需考虑管道的材质、长度、弯头数量等因素。

四、总结
给水管道的管径规格是建筑工程中不可忽视的一部分。

通过本文所提
供的管径规格表，我们可以更加准确地选择适合自己建筑物的管径规格，从而保证水资源的合理利用和使用效果的最大化。

自来水管国标规格尺寸对照表自来水管国标规格尺寸对照表是指根据国家标准制定的自来水管的规格尺寸对照表。

自来水管是指供给城市居民家庭、企事业单位、公共设施等用水的管道系统，其规格尺寸的选择对于保障供水质量和供水量具有重要的意义。

根据国家标准，自来水管的规格尺寸主要包括管径、壁厚和长度三个方面。

其中，管径是指管道内径的大小，壁厚是指管道壁的厚度，长度是指管道的长度。

根据不同的用途和需求，自来水管的规格尺寸也有所不同。

下面是自来水管国标规格尺寸对照表：管径（mm）壁厚（mm）长度（m）15 1.5 420 1.5 425 1.8 432 2.0 440 2.3 450 2.8 465 3.2 480 3.5 4100 4.0 4从上表可以看出，自来水管的规格尺寸主要以管径为主，其次是壁厚和长度。

在实际使用中，根据不同的用途和需求，可以选择不同的规格尺寸的自来水管。

例如，在家庭用水中，一般选择管径为15mm或20mm的自来水管，长度为4m，这样可以满足家庭日常用水的需求。

而在企事业单位或公共设施中，由于用水量较大，一般选择管径较大的自来水管，如50mm或100mm的自来水管。

此外，自来水管的壁厚也是一个重要的参数。

壁厚越大，自来水管的承压能力越强，使用寿命也会更长。

因此，在选择自来水管时，需要根据实际情况选择合适的壁厚。

总之，自来水管国标规格尺寸对照表是保障供水质量和供水量的重要依据。

在选择自来水管时，需要根据实际用途和需求选择合适的规格尺寸和壁厚，以确保供水系统的正常运行和供水质量的安全。

工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

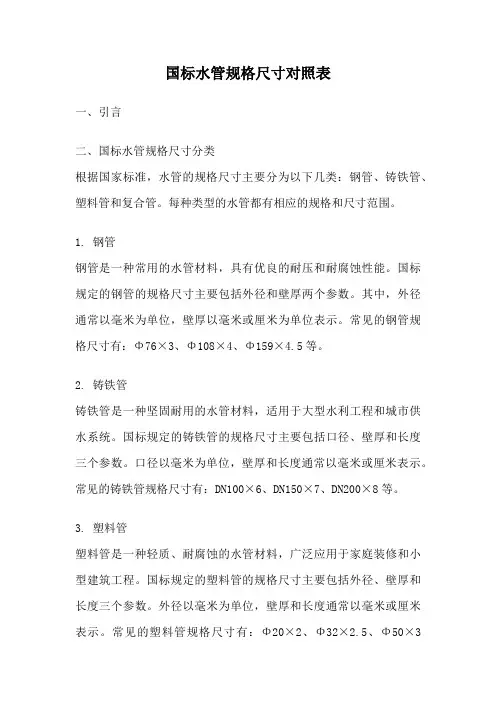

国标水管规格尺寸对照表一、引言二、国标水管规格尺寸分类根据国家标准，水管的规格尺寸主要分为以下几类：钢管、铸铁管、塑料管和复合管。

每种类型的水管都有相应的规格和尺寸范围。

1. 钢管钢管是一种常用的水管材料，具有优良的耐压和耐腐蚀性能。

国标规定的钢管的规格尺寸主要包括外径和壁厚两个参数。

其中，外径通常以毫米为单位，壁厚以毫米或厘米为单位表示。

常见的钢管规格尺寸有：Φ76×3、Φ108×4、Φ159×4.5等。

2. 铸铁管铸铁管是一种坚固耐用的水管材料，适用于大型水利工程和城市供水系统。

国标规定的铸铁管的规格尺寸主要包括口径、壁厚和长度三个参数。

口径以毫米为单位，壁厚和长度通常以毫米或厘米表示。

常见的铸铁管规格尺寸有：DN100×6、DN150×7、DN200×8等。

3. 塑料管塑料管是一种轻质、耐腐蚀的水管材料，广泛应用于家庭装修和小型建筑工程。

国标规定的塑料管的规格尺寸主要包括外径、壁厚和长度三个参数。

外径以毫米为单位，壁厚和长度通常以毫米或厘米表示。

常见的塑料管规格尺寸有：Φ20×2、Φ32×2.5、Φ50×3等。

4. 复合管复合管是一种结合了不同材料优点的水管，具有耐压、耐腐蚀和耐热等特点。

国标规定的复合管的规格尺寸主要根据不同材料的性能和用途确定。

常见的复合管规格尺寸有：Φ26×3.5、Φ40×4.5、Φ63×6等。

三、水管规格尺寸的选择原则在工程设计和施工中，选择合适的水管规格尺寸至关重要。

以下是一些选择水管规格尺寸的原则和注意事项：1. 流量要求：根据工程需要的流量大小，选择相应口径的水管。

口径越大，流量越大。

2. 压力要求：根据工程需要的压力大小，选择相应壁厚的水管。

壁厚越大，抗压能力越强。

3. 环境要求：根据工程所处的环境条件，选择适应该环境的水管材料。

例如，在腐蚀性环境中应选择耐腐蚀的水管。

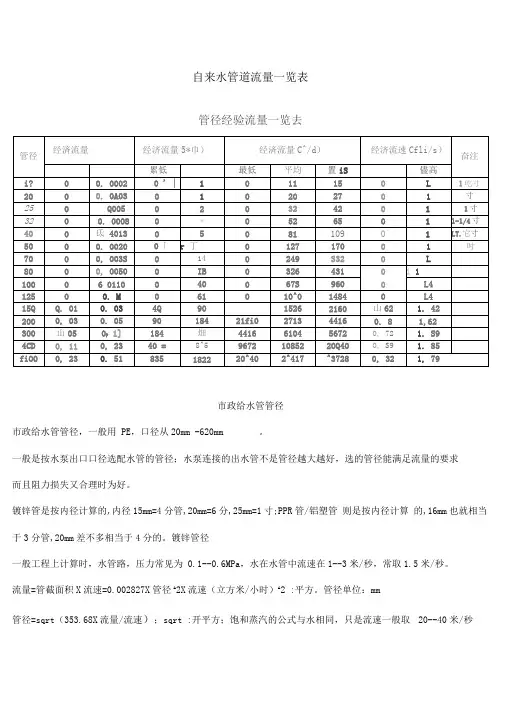

自来水管道流量一览表管径经验流量一览去市政给水管管径市政给水管管径，一般用 PE，口径从20mm -620mm 。

一般是按水泵出口口径选配水管的管径；水泵连接的出水管不是管径越大越好，选的管径能满足流量的要求而且阻力损失又合理时为好。

镀锌管是按内径计算的,内径15mm=4分管,20mm=6分,25mm=1寸;PPR管/铝塑管则是按内径计算的,16mm也就相当于3分管,20mm差不多相当于4分的。

镀锌管径一般工程上计算时，水管路，压力常见为 0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管径A2X流速（立方米/小时）A2 :平方。

管径单位：mm管径=sqrt（353.68X流量/流速）；sqrt :开平方；饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒水流量计算表DN15 、DN25 、 DN50 管道的流量各为多少？DN15、DN25、DN50 管径的截面积分别为：DN15 ： 152*3.14/4=176.625 平方毫米，合 0.0177 平方分米。

DN25 ： 252*3.14/4=490.625 平方毫米，合 0.0491 平方分米。

DN50： 502*3.14/4=1962.5平方毫米，合 0.1963 平方分米。

设管道流速为 V=4 米/秒，即 V=40 分米/秒，且 1 升=1立方分米，则管道的流量分别为（截面积乘以流速）：DN15 管道：流量 Q=0.0177*40=0.708 升/秒，合 2.55 立方米 /小时。

DN25 管道：流量 Q=0.0491*40=1.964 升/秒，合 7.07 立方米 /小时。

DN50 管道：流量 Q=0.1963*40=7.852 升/秒，合 28.27 立方米 /小时。

注：必须给定流速才能计算流量，上述是按照4 米 /秒计算的。

管径与流速、流量的计算方法一般工程上计算时,水管路，压力常见为0.1--0.6MPa,水在水管中流速在1〜3米/秒,常取1.5米/秒。

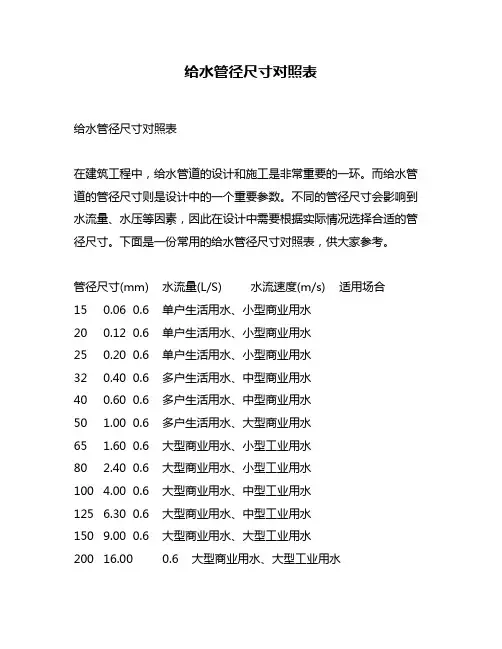

给水管径尺寸对照表给水管径尺寸对照表在建筑工程中，给水管道的设计和施工是非常重要的一环。

而给水管道的管径尺寸则是设计中的一个重要参数。

不同的管径尺寸会影响到水流量、水压等因素，因此在设计中需要根据实际情况选择合适的管径尺寸。

下面是一份常用的给水管径尺寸对照表，供大家参考。

管径尺寸(mm) 水流量(L/S) 水流速度(m/s) 适用场合15 0.06 0.6 单户生活用水、小型商业用水20 0.12 0.6 单户生活用水、小型商业用水25 0.20 0.6 单户生活用水、小型商业用水32 0.40 0.6 多户生活用水、中型商业用水40 0.60 0.6 多户生活用水、中型商业用水50 1.00 0.6 多户生活用水、大型商业用水65 1.60 0.6 大型商业用水、小型工业用水80 2.40 0.6 大型商业用水、小型工业用水100 4.00 0.6 大型商业用水、中型工业用水125 6.30 0.6 大型商业用水、中型工业用水150 9.00 0.6 大型商业用水、大型工业用水200 16.00 0.6 大型商业用水、大型工业用水从上表可以看出，不同的管径尺寸对应着不同的水流量和水流速度。

一般来说，管径越大，水流量越大，但是水流速度会降低。

因此，在选择管径尺寸时，需要根据实际情况综合考虑。

如果水流量较大，可以选择较大的管径尺寸，但是如果水流速度过低，会影响到水的使用效果。

另外，不同的场合也需要选择不同的管径尺寸。

比如，单户生活用水和小型商业用水可以选择较小的管径尺寸，而大型商业用水和大型工业用水则需要选择较大的管径尺寸。

总之，在给水管道的设计和施工中，选择合适的管径尺寸非常重要。

通过上表的对照，可以根据实际情况选择合适的管径尺寸，保证水的流量和流速达到最佳效果。

同时，在施工过程中，也需要注意管道的材质、施工质量等因素，确保管道的安全和可靠性。

各种管材直径对照表1.管径的英制和mm单位的换算：1 英寸=25.4毫米 =8英分（GB/T50106-2001）管径的表达方式应符合下列规定：（管径应以mm为单位）①水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；②无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；③钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；④塑料管材，管径宜按产品标准的方法表示；⑤当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.2.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm …………①我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；②但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：见附表二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。

工程管径对照表1″=1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN84分管 DN156分管 DN201″ DN251.2″ DN321.5″ DN402″ DN502.5″ DN653″ DN804″ DN1005″ DN1256″ DN1508″ DN20010″ DN25012″ DN300 2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de ×e表示（公称外径×壁厚）两撇是英寸一撇是英尺PPR管系列S是用以表示ppr管材规格的无量纲数值系列有如下关系S=（dn-en）/ 2 en其中：dn——PPR公称外径，单位为mmen——PPR公称壁厚，单位为mm一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列PPR管规格S5系列--------------1.25兆帕(12.5公斤)PPR管规格S4系列--------------1.6兆帕(16公斤)PPR管规格S3.2系列------------2.0兆帕(20公斤)PPR管规格S2系列--------------2.5兆帕(25公斤)J11W-10T 是螺纹连接的铜截止阀J41W-10T是法兰连接的铜截止阀J为截止阀，1为手动，1为单瓣，W密封面为壳体直接加工出来的，10为公称压力10公斤，T为壳体为全铜制造的。

水管尺寸规格对照水管气管管道常用标准尺寸对照把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

---------------------------------------------------------------------我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。

水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：见附表二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。

其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。

其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。

把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
