《给水排水管道系统》课程设计计算说明书

《给水排水管道系统》课程设计任务书—、设计题目：湖北某城市江南城区市给水排水管道工程设计。

二、原始资料1江南城区地形图1张，比例为1 : 100002、气象资料：湖北某市江南城区位于鄂东，浠河南岸，属于亚热带大陆季风气候，气候适宜，四季分明。

近十年气象资料统计，年平均气温16.8 C,月最高气温在八月，月均温度32.9C，月最低气温在一月，月均温度 1.9 C,极端最高气温40C，极端最低气温-9.8C,主导风向为西北风，四季无明显风向变化，冻土深度20cm。

3、2010年江南新区详细规划规划图见地形图，规划人口6万人，房屋最高楼层6层;4、有关参数（1）江南新区原来是农田，无供水设施，规划新建水厂一座，位于新区东北的河岸，水厂的地面高程和市区道路设计高程详见规划图，水厂清水池最低水位标高比地面低 3.5m。

（2）用水定额：居民综合生活用水定额210L /（人•日）（平均日）；主要用水大户计算资料, 见表格：城市浇洒道路面积 3.5万平方米，用水定额采用1.5L /（m2次），每日浇洒2次；大面积绿化6万平方米，用水定额采用2L /（m2. 日）。

管网漏失水量和未预见水量按以上各项之和的20%计算。

（3）用水变化系数，按整个系统考虑：Kd=1.25 ；Kh=1.6（4）给水管材：采用当地的承插式自应力钢筋混凝土水管，最小直径d200mm，其余d300mm ，d400mm，d500mm，d600mm，d800mm，dIOOOmm，d1200mm。

（5）消防系统：采用低压消防系统，最小水压要求10m水柱，消防流量按规划人口查教材附录有关数据选取，这里选取35L/S。

（6）大用户用水量（集中流量）统计三、课程设计内容：1、城市给水管网扩初设计1）用水量计算：确定用水定额和最高用水量（最高日、最高时）2）城市给水管网定线（可以进行方案比较），布置草图3）管网水力计算：A、计算比流量，计算沿线流量B、节点流量计算C、初步分配流量D、按照经济流速确定各管段的管径E、管网平差计算4）最不利点确定，水泵扬程计算，5）管网设计校核；6）绘图（给水管网平面图、给水管网节点大样图或等水压线图）7）主要参考书目；2、城市排水管网扩初设计。

目录目录 (1)第一章给水排水管网课程设计任务书 (2)设计题目 (3)基本资料 (3)设计任务 (3)设计要求 (4)第二章给水排水管网设计计算说明书1.给水管网设计计算书 (5)1.1用水量计算 (5)1.2城市最高日用水量变化曲线 (8)1.3管网平差 (12)1.4消防时管网核算 (15)1.5水塔转输工况核算 (17)1.6事故工况管网核算 (18)2、排水管网设计计算书 (20)第二章 给水排水管网设计计算说明书1、给水排水管网设计计算书1.1、用水量计算最大日用水量计算（采用分类估算法） （1）城市最高日综合生活用水量按照《室外给水设计规范》，并参照类似城市的用水标准，取最高日用水定额为181L/ cap ·d ，且最高日格式生活用水量变化过程见任务书表1。

则最高日综合生活用水量为3.8651100055006.81811=⨯⨯=Q d m 3(2)工业企业用水量 1）工业企业生产用水量为水泥厂最高日生产用水量2400d m 3，一天24小时均匀用水。

东风矿最高日生产用水1800d m 3，从8点至24点均匀用水。

Q2=2400+1800=4200d m 3(2)工业企业职工生活用水和淋浴用水量计算两工业企业生活用水人数见表2，生活用水班内变化过程见表1。

表2 企业生活用水人数简要资料表工 人 水泥厂(三班制)东风矿(二班制)热车间的人数（共计） 450人 280人 冷车间的人数（共计）90人50人各班淋浴人数150人（仅热车间）140人（仅热车间）注：①各班淋浴用水在下班后一小时内使用。

（2）对于单水源给水管网系统，采用设水塔的方案比较合适和安全，且将管网供水泵站的设计供水量一般分两级或三级，高峰供水时段分一级，低峰供水时段分一级 ，共两级供水。

22时——6时为一级供水，供水流量为最高日流量的2.5%，6时——22时为一级供水，供水流量为最高日流量的5%。

直接由表3得， 3.各构筑物设计流量的确定采用分级供水，供水泵站设计流量为：s L Q /68.21836001000%97.415.15840=÷⨯⨯=1）取水工程一级泵站设计流量，取水厂自用水系数为20%S L Q /55.24068.2181.16=⨯= 2）调节容积计算取水和给水处理系统按日平均流量设计和运行，供水泵站2级供水流量工作，这使给水处理系统与给水管网之间存在流量差。

/d19420m =83*101600+83*102500 +83*102000+83*1010000=f q ∑=Q 3i i 2）（）（）（）（++++第一章 水量计算1.1最高日设计用水量d Q1）城市最高日综合生活用水量为1Q ：/d 28500m 95%/1000*100000*300f/1000*N *q Q 31===式中：q —城市最高日综合生活用水量定额[L/(cap*d)],其中q=300L/（人*d ）;N —设计年限城市用水的计划人口数（cap ）,其中N=10万人; f —城市生活用水量用水普及率，其中f=95%; 2)工业企业生产用水量Q 2式中：i q —各工业企业最高日生产用水量定额[m 3/d]；i q = k q +10Y,Y 为学号的末两位，取Y=83;i f —各工业企业用水重复利用率，取i f =1.工业企业用水情况汇总表 表1.1注：其中Y 为学号的末2位。

1.2消防用水量6Qs L f q Q /702*35*666===式中：6q --消防用水量定额（L/s ）,查规范当城市人口数≤10时取6q =35L/s ；6f --同时火灾次数，查规范当城市人口数≤10时取6f =2 1.3最高时用水量h Q1）综合生活用水量与工业企业最高时用水量式中：1Q --城市最高日综合生活用水量； i q --各工业企业用水量； 1T --综合生活日用水时间； i t --各工业企业日用水时间；1F --综合生活用水量时变化系数，查规范其取值范围为1.2~1.6，故可取1F =1.5；i f --各工业企业用水量时变化系数，资料已给，分别为3.11=f ，2.12=f ，5.13=f ，6.14=f .2）浇洒道路与绿化最高时用水量2h Q h m N Q Q h h /61.111%5.3*81.3188*3112=== 3）未遇见水量和管网漏失水最高时用水量3h Qh m N Q Q Q h h h /08.660%20*)61.11181.3188(*)(32213=+=+=4）最高时用水量h Qh m Q Q hi h /51.396008.66061.11181.31883=++==∑hm t f q T Q Q i i i /81.31888/6.1*243016/5.1*333024/2.1*283024/3.1*1083024/5.1*28500/*/F *31111h =++++=+=∑第二章管网平差计算2.1管网定线根据整个市区居民分布和地形特征进行给水管网定线，在定线过程当中要按规范布置各管段位置及各管段之间的距离，结合规范和管网环数6环以上要求，管网定线见绘图①2.2管段长度及管段配水长度管段长度和管段配水长度表2.12.3比流量计算)/(s L q l)/(056521.03600/8/1000*16003600/16/1000*25003600/24/1000*20003600/24/1000*100003600/1000*796.3697(/)(4321s L l q q q q Q q i h l =----=----=∑式中：i l --各管段长度；4321q q q q 、、、 ——见下表2.22.4 沿线流量和节点流量计算 1）沿线流量)/(s L q mi i l mi l q q *=式中 mi q --各管段沿线流量（L/s ）; 计算结果见下表2.3 2）节点设计流量)/(s L Q jN j q q q Q mi sj i j ,.....,3,2,1)*2/(1=+-=∑式中 N —管网图节点总数；j Q --节点j 的节点设计流量（L/s ）;sj q --位于节点j 的（泵站或水塔）供水设计流量（L/s ）;mi q --各管段沿线流量（L/s ）;利用上式计算出各节点的流量见下表2.3。

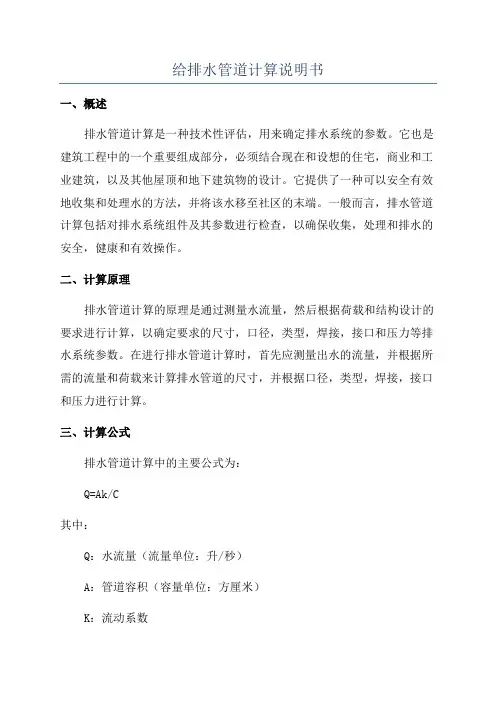

给排水管道计算说明书
一、概述
排水管道计算是一种技术性评估，用来确定排水系统的参数。

它也是建筑工程中的一个重要组成部分，必须结合现在和设想的住宅，商业和工业建筑，以及其他屋顶和地下建筑物的设计。

它提供了一种可以安全有效地收集和处理水的方法，并将该水移至社区的末端。

一般而言，排水管道计算包括对排水系统组件及其参数进行检查，以确保收集，处理和排水的安全，健康和有效操作。

二、计算原理
排水管道计算的原理是通过测量水流量，然后根据荷载和结构设计的要求进行计算，以确定要求的尺寸，口径，类型，焊接，接口和压力等排水系统参数。

在进行排水管道计算时，首先应测量出水的流量，并根据所需的流量和荷载来计算排水管道的尺寸，并根据口径，类型，焊接，接口和压力进行计算。

三、计算公式
排水管道计算中的主要公式为：
Q=Ak/C
其中：
Q：水流量（流量单位：升/秒）
A：管道容积（容量单位：方厘米）
K：流动系数
C：系统的管道和接口阻力（阻力单位：千帕）
四、排水管道计算步骤
1.测量水流率
首先要进行的步骤是测量水的流量。

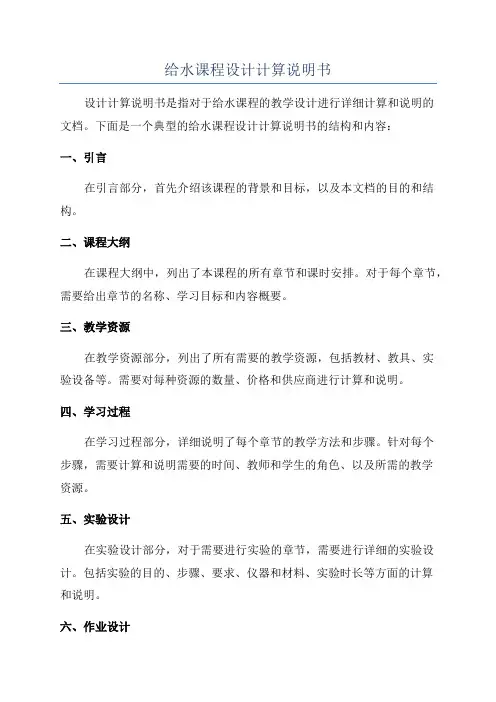

给水课程设计计算说明书设计计算说明书是指对于给水课程的教学设计进行详细计算和说明的文档。

下面是一个典型的给水课程设计计算说明书的结构和内容：一、引言在引言部分，首先介绍该课程的背景和目标，以及本文档的目的和结构。

二、课程大纲在课程大纲中，列出了本课程的所有章节和课时安排。

对于每个章节，需要给出章节的名称、学习目标和内容概要。

三、教学资源在教学资源部分，列出了所有需要的教学资源，包括教材、教具、实验设备等。

需要对每种资源的数量、价格和供应商进行计算和说明。

四、学习过程在学习过程部分，详细说明了每个章节的教学方法和步骤。

针对每个步骤，需要计算和说明需要的时间、教师和学生的角色、以及所需的教学资源。

五、实验设计在实验设计部分，对于需要进行实验的章节，需要进行详细的实验设计。

包括实验的目的、步骤、要求、仪器和材料、实验时长等方面的计算和说明。

六、作业设计在作业设计部分，对于每个章节，需要设计相应的作业，并进行计算和说明。

包括作业的题目、要求、截止日期等。

七、考试设计在考试设计部分，需要设计相应的考试，并进行计算和说明。

包括考试的题型、题目的数量和分值等。

八、评估方法在评估方法部分，计算和说明对于学生学习情况进行评估的方法。

包括考试成绩、作业成绩、实验报告等方面的计算和说明。

九、教学评价在教学评价部分，对于本课程的教学效果进行评价。

可以根据学生的学习情况和评估结果，对课程进行改进和优化。

十、结论在结论部分，对整个设计计算说明书进行总结。

总结本课程的设计目标、方法和效果，并提出未来的发展方向。

通过以上的计算和说明，设计计算说明书可以帮助教师对给水课程的教学进行详细规划，确保教学过程的有序进行，并对课程的效果进行评估和优化，提高教学质量。

目录1给水系统1．1最高日、最大时用水量计算 (1)1．2给水方案的确定 (2)1．3水表的选择 (2)1．4高位水箱的计算 (3)1．5管线布置和敷设 (3)1．6给水水力计算 (3)1．6．1秒流量计算 (3)1．6．2求定管径 (3)1．6．3给水管网水头损失的计算 (4)1．6．4给水系统所需压力计算 (5)2排水系统2．1排水系统的选择 (7)2．2排水系统通气方式选择 (7)2．3管线布置和敷设，见大样图 (7)2．4排水管网的水力计算（结果见排水管网水力计算表） (7)2．4．1设计秒流量 (7)2．4．2横支管计算 (7)2．4．3立管计算 (7)3消防给水系统3．1设计过程说明 (8)3．2消火栓的布置间距计算 (8)3．3水枪喷嘴处所需的水压 (9)3．4水枪喷嘴的出流量计算 (9)3．5水带阻力计算 (9)3．6消火栓口所需的水压计算 (9)3．7校核 (10)3．8水力计算 (10)3．9消防水箱 (11)3．10消防贮水池 .......................................................................................11 附录..............................................................................12 主要参考文献 (12)1给水系统1．1最高日、最大时用水量计算给水系统用水量根据国家现行《建筑给水排水设计规范》中规定的生活用水定额、时变化系数，并结合设计条件中给出的用水单位数，按下式通过计算确定。

建筑物的最高日、最大时用水量按下式计算：一至四层： d d mq Q ==46人/间⨯12间/层⨯4层⨯30()d ren L ⋅/=66240d L / ∵T Q Q d p =h L hd L /82808/66240== ph h Q Q K = ∴h p h K Q Q ⋅=s L h L h L /45.3/124205.1/8280==⨯=五层：d d mq Q ==46人/间⨯8间/层⨯1层⨯30()d ren L ⋅/=11040d L / ∵T Q Q d p =h L hd L /13808/11040== ph h Q Q K = ∴h p h K Q Q ⋅=s L h L h L /575.0/20705.1/1380==⨯=式中 d Q ——最高日用水量，d L /；m ——用水单位数，人d q ——最高日生活用水定额，()d ren L ⋅/p Q ——平均小时用水量，h L /T ——建筑物的用水时间，hh K ——小时变化系数h Q ——最大时用水量，h L /1．2给水方案的确定由于该教学楼的给水水源为市政自来水，由大楼南侧市政给水干管（市政压力白天MPa 2.0，夜间压力达MPa 3.0）上引入一根DN150的给水管，而该教学楼的屋面层标高为m 50.19（建筑总高度为m 538.22），并设生活冷水水箱、消防水箱，市政给水管网供水不能满足该教学楼用水需要，为了保证供水安全可靠，水压足够与稳定，采用一至四层由市政管网直接供水，五层由高位水箱供水(采取管道增压措施)——夜间储水，白天用水。

给⽔排⽔课程设计计算说明书给⽔管⽹计算说明书⼀⽤⽔量计算基本数据：由原始资料该城镇位于福建,⼈⼝数2.8万,查《室外排⽔设计规范》可知该城市位于⼀分区，为中⼩城市。

远期规划⽤⽔单位数如下：从设计规范查出：居民综合⽣活⽤⽔定额采⽤350L/cap.d；浇洒道路⽤⽔量按每平⽅路⾯每次2.5L，每⽇2次计算；绿化⽤⽔量按2L/次.m2 计算；城市的未预见⽔量和管⽹漏失⽔量按最⾼⽇⽤⽔量的25%计算；消防⽤⽔量按同⼀时间内的⽕灾次数2次，⼀次灭⽕⽤⽔量25L/S计算；最⾼⽇城市综合⽤⽔的时变化系数按1.5计算。

：1.1居民最⾼⽇⽣活⽤⽔量Q1Q=qN/1000＝350×2.8×104/1000＝9800 m３/d1―—城市最⾼综合⽣活⽤⽔，m３/d；式中 Q1q――城市综合⽤⽔量定额，Ｌ／（cap.d）；Ｎ――城市设计年限内计划⽤⽔⼈⼝数；:1.2绿化⽤⽔量Q3Q=qN/1000=2.0×8.26×104/1000＝165.2 m３/d3―—城市绿化⽤⽔，m３／d；式中 Q3q――城市绿化⽤⽔量定额，Ｌ/（m2.d）；Ｎ――城市最⾼⽇绿化⽤⽔⾯积，（m2）。

:1.3浇洒道路⽤⽔量Q2Q=qNf/1000=2.5×42.75×2×104/1000＝2137.5m３/d2式中 Q2―—城市浇洒道路⽤⽔，m３/d；q――城市浇洒道路⽤⽔量定额，Ｌ／（m2.次）；Ｎ――城市最⾼⽇浇洒道路⾯积，（m2）；f――城市最⾼⽇浇洒道路次数。

1.4 未预见⽔量和管⽹漏失⽔量Q4:Q4=0.25×（Q1＋Q2＋Q3）=0.25×(9800＋165.2＋2137.5)＝3025.675 m３/d 1.5 最⾼⽇设计⽤⽔量:Q d =Q1＋Q2＋Q3＋Q4=9800＋165.2＋2137.5＋3025.675＝ 15128.375 m３/d (取15200 m３/d)1.7 最⾼⽇最⾼时⽤⽔量Q h = Kh×Qd/24= Qd×1.5/24=950（m3/h)=263.89(L/s)⼆管段设计流量计算管⽹定线取决于城市平⾯布置，供⽔区地形，⽔源和调节⽔池位置，街区和⼤⼯业集中⽤⽔等。

给水排水管网系统课程设计说明书第一篇设计原始资料与任务第一部分给水排水管道工程课程设计指导书（给水部分）1、名称某市城北区给水管道的设计。

2、设计任务根据该市设计资料和平面图进行给水管网工程设计，包括：1、给水管道系统设计；2、调节构筑物设计。

3、基础资料（1）城市总体规划概况：某市近期规划人口为12万，其中城北区近期规划人口8万人，用水普及率预计100％，综合用水量标准采用300L/cap·d，城区大部分建筑在6层，屋内有给排水卫生设备和淋浴设备，区内有工业企业甲。

（2）城市用水情况：城市生活用水量变化情况如下表：（3）工业企业基本情况甲企业用水量（含工业企业职工生活用水和生产用水）为3000立方米/日，均匀使用，工业用水要求水压不小于24米，水质同生活饮用水：工厂房屋最大体积为5000立方米(厂房)，房屋耐火等级为三，生产品危险等级为乙。

（4）其他平面图见附图（按照A4版幅打印，比例尺为1：20000）。

4、设计内容（1）进行给水管网的布线，确定给水系统布置形式、给水管网布置形式、调节构筑物位置；（2）选择管材；（3）计算最高日用水量，二泵站、管网、输水管设计流量；（4）确定水塔的容积、设置高度：（5）计算管网各管道的管径；（6）计算管网各节点的水压标高、自由水头；（7）确定二泵站流量及扬程；（8）进行校核。

5、设计步骤（1）给水系统布置确定给水系统的给水方式，如统一给水、分系统给水，地表水给水、地下水给水，说明原因；确定给水管网的布置形式，如有水塔给水管网、无水塔给水管网，枝状给水管网、环状给水管网，说明原因；确定调节构筑物位置；确定一泵房、二泵房供水方式，如一级供水、二级供水，说明原因。

（2）给水管网布线包括干管及干管之间的联络管；根据平面布置图确定管线布置方向；按照布管原则进行：干管的延伸和二泵房输水到水塔、大用水户的水流方向一致，以水流方向为基准平行布置干管，以最短的距离到达用水户；干管间距500-800米，联络管间距800-1000米；枝状和环状相结合；单管和双管相结合；绘制给水管网定线草图（管线、节点、管长）。

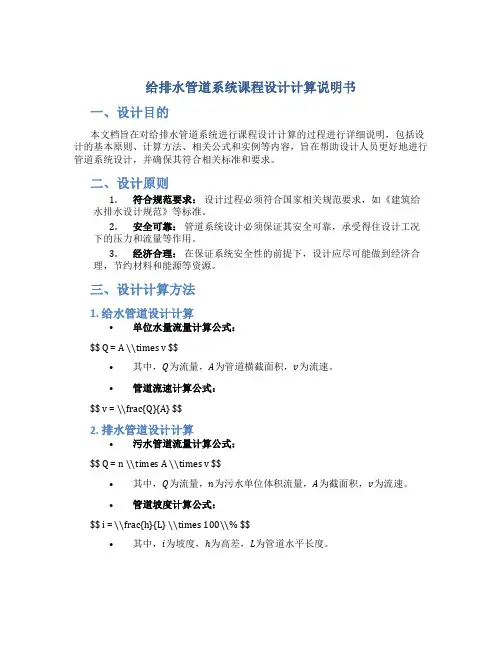

给排水管道系统课程设计计算说明书一、设计目的本文档旨在对给排水管道系统进行课程设计计算的过程进行详细说明，包括设计的基本原则、计算方法、相关公式和实例等内容，旨在帮助设计人员更好地进行管道系统设计，并确保其符合相关标准和要求。

二、设计原则1.符合规范要求：设计过程必须符合国家相关规范要求，如《建筑给水排水设计规范》等标准。

2.安全可靠：管道系统设计必须保证其安全可靠，承受得住设计工况下的压力和流量等作用。

3.经济合理：在保证系统安全性的前提下，设计应尽可能做到经济合理，节约材料和能源等资源。

三、设计计算方法1. 给水管道设计计算•单位水量流量计算公式：$$ Q = A \\times v $$•其中，Q为流量，A为管道横截面积，v为流速。

•管道流速计算公式：$$ v = \\frac{Q}{A} $$2. 排水管道设计计算•污水管道流量计算公式：$$ Q = n \\times A \\times v $$•其中，Q为流量，n为污水单位体积流量，A为截面积，v为流速。

•管道坡度计算公式：$$ i = \\frac{h}{L} \\times 100\\% $$•其中，i为坡度，ℎ为高差，L为管道水平长度。

四、设计实例1. 给水管道设计计算实例假设某给水管道横截面积为0.1 m2，流速为0.3 m/s，求流量。

根据单位水量流量计算公式，可得：$$ Q = 0.1 \\times 0.3 = 0.03 m^3/s $$2. 排水管道设计计算实例假设某污水管道截面积为0.05 m2，流速为0.2 m/s，单位污水流量为0.002m3/s，求流量。

根据污水管道流量计算公式，可得：$$ Q = 0.002 \\times 0.05 \\times 0.2 = 0.0002 m^3/s $$五、总结通过以上设计计算方法和实例的介绍，希望读者能够对给排水管道系统的设计有更深入的了解，同时能够灵活运用相关计算方法进行设计工作。

给水排水管道系统课程设计计算书一、用水量计算1、居民生活用水量Q1：设计城市人口10万，自来水普及率按100%计算，居民综合用水定额310L/（人·d），Q1=100000×0.31=31000m3每小时用水量用最高日用水量乘以该小时占全天用水量的百分比。

2、工业区用水量Q2（1）工业区一用水量Q2a高温车间生活用水量：高温车间三班的总人数为0.9万，用水定额取35L/（人•班），Q`2a＝9000×35/1000＝315m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。

一般车间生活用水量：一般车间的总人数为0.6万，用水定额取25/(人•班），Q``2a＝6000×25/1000＝150m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。

淋浴用水量：分为两部分，高温车间淋浴用水量取60L/(人•班），高温车间100%淋浴，一般车间的淋浴用水量取40L/(人•班），一般车间60%，所以Q```2a ＝9000×60/1000×100%＋6000×40/1000×60%＝684m3，然后分为三班，每班的淋浴用水量为228m3，且淋浴时间分别在0~1、8~9、16~17.生产用水量Q````2a为21000m3，每小时的生产用水量用总生产用水量除以24工业一区的用水量Q2a＝Q`2a＋Q``2a＋Q```2a＋Q````2a（2）工业区二的用水量Q2b高温车间生活用水量：高温车间三班的总人数为0.9万，用水定额取35L/（人•班），Q`2b＝9000×35/1000＝315m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。

一般车间生活用水量：一般车间的总人数为0.9万，用水定额取25/(人•班），Q``2b ＝9000×25/1000＝225m3，然后分成三班，用每班的用水量乘以小时的变化数即得该小时的用水量。

给水设计计算说明书学院：环境科学与工程学院专业：给水排水工程专业级别: 200 级指导教师：姓名：学号：时间：200 年6月10日目录Ⅰ. 给水管道工程课程设计任务书 (2)一.基本资料 (2)二.给水管网设计任务 (3)Ⅱ. 给水管道设计计算说明 (5)一.设计用水量及其调节计算 (5)（1）设计用水量计算 (5)（2）设计用水量变化规律的确定 (6)（3）计算清水池、水塔调节容积 (7)二.设计流量分配与管径设计 (9)（1）管网布置定线 (9)（2）平差前管网设计数据 (9)三.水泵扬程与水塔高度设计 (11)（1）最不利点的确定 (11)（2）水泵的选用 (14)（3）水塔高度设计 (16)四.管网设计校核 (16)（1）消防工况校核 (16)（2）最大转输工况校核 (18)（3）事故工况校核 (20)五.成果图绘制 (21)Ⅲ. 给水设计小结 (21)给水管道工程课程设计任务书一基本资料（一）自然条件1 ZQ镇规划面积平面图1张。

2 地理位置及地形特点：ZQ镇位于浙江省宁波市境内，规划杭州湾高速公路的东侧，329国道贯穿南北。

规划用地面积2.16 km2。

全镇地势北高南低，西高东低，海拔在4.5~6.5 m之间。

3 规划中该镇由329国道分为南北两区，南面为居民生活区，北面为工业区。

居民区人口密度为200人/hm2，建筑多为2~3层，最高为6层；规划工业区主要为电器、精密机械制造业，在计算用水量时，可折合人口密度为100人/hm2，按照居民区的计算方式进行，最低服务水头要求为20 m。

3 气温：ZQ镇位于北亚热带南缘，属季风型气候。

冬夏稍长，春秋略短。

温暖湿润，气温变幅小。

年平均气温16.1℃，1月平均气温最低，历年平均4.0℃，7月平均气温最高，历年平均28.2℃，极端最低气温-9.3℃，极端最高气温39.1℃。

冰冻线深度0.6 m。

4 降雨：年平均降水量(含雨、雪、冰雹)1259.6mm，年降水量少于1000mm 的少水年占15%，大于1500mm的丰水年占17.6%。

建筑给水排水课程设计计算说明书学院：专业：姓名：学号：指导老师：第一章建筑内部给水系统1.1项目概况本建筑为单元式住宅，室内地坪相对标高为±0.00m，建筑层数为七层，层高3.00m。

1.2给水条件及形式选择建筑物东侧有DN250的市政给水管，管中心标高-1.4m，能保证的最小资用水头为34mH2O。

建筑物北侧DN400的市政排水管，管内底标高-1.6m，I=0.003，坡向西，要求污水经建筑物排出后入化粪池处理。

1.3给水管网布置系统组成：系统由引入管、水表节点、给水干管、给水支管和附件等组成。

详见CAD图1.4给水系统水力计算该建筑为普通住宅Ⅱ类。

建筑中共42套住宅，取每户为3.5人，用水定额取300(L/(人²d)，小时变化系数取2.5(查阅《给水排水手册，第02册》所得)。

每天使用时间为24小时。

1.4.1最高日用水量的计算Q d= m³q d=300³3.5³42=44100L/d=44.1 m3/h式中Q d——最高日用水量，L/d;m——用水单位数，人；q d——最高日生活用水定额，L/(人²d)；1.4.2最大时用水量的计算Q p = Q d ³Kh / T =44.1³2.5/24=4.59 m 3/h式中Q h ——最大小时生活用水量，L/h ；Kh ——时变化系数；Q d ——最高日生活用水量，m 3/d ； T ——每日使用时间，h ；Q p ——平均小时用水量，m 3/h ；1.4.3设计秒流量住宅生活给水管道设计秒流量计算公式为：0.2g g q U N =⋅⋅同时出流概率计算公式为：0.491(1)100%N U α+-=平均出流概率计算公式为：00100%0.23600hg q m K U N T ⋅⋅=⋅⋅⋅⋅查表2-1得：浴盆水嘴N=1.0，坐便器N=0.5，洗脸盆水嘴N=0.75，洗菜盆N=1.0,洗衣机水嘴（具体计算见给水水力计算附表）。

给排水设计计算书说明书-图文排水设计计算书是一种用于指导和记录排水系统设计的工具，主要用于污水、雨水和污泥等污水处理工程中。

它可以包含排水设计的相关参数、计算公式、图纸、图表等内容，以便工程设计师能够准确地进行排水系统的设计工作。

排水设计计算书通常包括以下几个方面的内容：1.工程概况：排水设计计算书的第一部分是工程概况，包括工程名称、地点、规模等基本信息。

这个部分主要是为了方便后续的设计计算和文件管理。

2.设计标准：排水设计需要遵循相应的国家排水设计规范和标准。

在排水设计计算书中，会列出所采用的设计标准，并给出相应的说明。

这个部分的目的是确保设计的合法性和安全性。

3.设计参数：排水设计计算书中包含了各种设计参数的列表，包括流量、水位、管道材料、斜坡等。

每个参数都会有相应的计算公式和单位说明。

这个部分主要是为了方便设计人员在计算过程中准确使用参数。

4.管道设计：排水系统通常包括污水管道、雨水管道和通风管道。

在排水设计计算书的管道设计部分，会详细列出每个管道的设计参数、管道径流计算和管道截面设计等内容。

这个部分的主要目的是确保管道能够满足排水要求，并保证排水系统的正常运行。

5.泵站设计：如果排水系统需要使用泵站来提升水位或增加排水压力，那么在排水设计计算书中，会有相应的泵站设计内容。

这包括泵站的选型、水泵的计算和泵站土建设计等。

这个部分的目的是确保泵站的稳定运行和排水系统的正常工作。

6.附录：排水设计计算书的附录部分主要包括设计图纸、图表和计算公式等。

这些附录文件可以方便设计人员使用和查阅，并作为工程交底的重要依据。

排水设计计算书的编写需要根据具体的排水工程要求进行，确保设计的合理性和准确性。

通过合理的设计计算书的使用，可以提高排水系统的设计质量，降低工程施工和运维的风险，保证排水系统的正常运行。

《给排水管道系统》课程设计计算说明书设计题目：北京市给水排水管道工程设计系别：市政与环境工程学院专业：给水排水工程班级学号：学生姓名：指导教师：张奎、谭水成、宋丰明、刘萍2013 年12 月16 日前言给水管道工程是论述水的提升，输送，贮存，调节和分配的科学。

其最基本的任务是保证水源的原料水送至水处理构筑物及符合用户用水水质标准的水输送和分配到用户。

这次课程设计的主要任务是为北京市某区设计给水排水管道系统，主要内容包括：1.初步计算两区总人口，测量两区面积，确定供水定额2.根据城市供水管道、污水管道、雨水管道的设计要求设计，定线3.修正管线，测量长度，进行水力计算，确定各段管道的管径4.进行平差，核算（管网核算、消防核算），最终确定设计方案5.测绘等压线，绘制污水管剖片图等做为工程类专业学生，实践学习和设计是我们自身获取知识和经验的最好环节。

学生通过设计，综合运用和深化所学的基本理论、基本技能，培养学生独立分析和解决问题的能力，通过设计能使学生具有：①掌握查阅规范、标准设计图集，产品目录的方法，提高计算、绘图和编写设计说明的水平，作好一个工程师的基本训练。

②熟练城镇给水排水工程系统的详细计算和培养一定的理论分析和设计的能力。

提高方案的比较、技术经济、环境、社会等诸方面的综合分析和论证能力。

③培养计算机操作和应用能力。

熟练专业软件应用。

, , , . .a , :1 , ,2 , , ,3 , , ,4, ( , ),5 ,, . , , , ' , :, , , , , a .a . , , , .. .目录第1章课程设计任务书 ................................... 错误！未指定书签。

1.2 原始资料：....................................... 错误！未指定书签。

1.4 设计参考资料..................................... 错误！未指定书签。
