x射线探伤原理

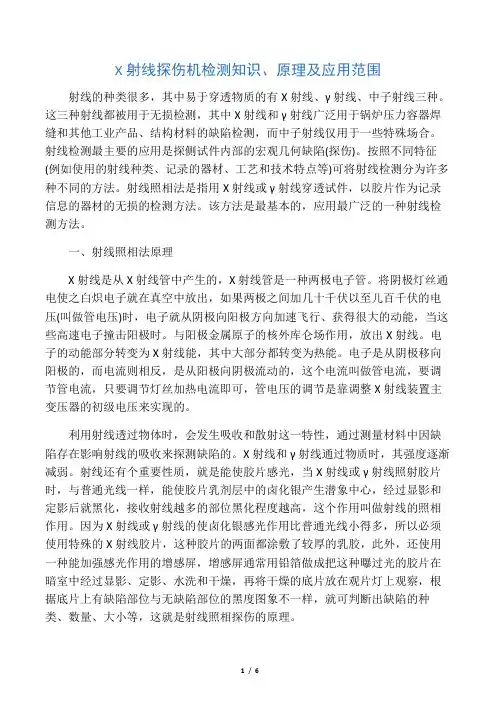

X射线探伤机检测知识、原理及应用范围射线的种类很多，其中易于穿透物质的有X射线、γ射线、中子射线三种。

这三种射线都被用于无损检测，其中X射线和γ射线广泛用于锅炉压力容器焊缝和其他工业产品、结构材料的缺陷检测，而中子射线仅用于一些特殊场合。

射线检测最主要的应用是探侧试件内部的宏观几何缺陷(探伤)。

按照不同特征(例如使用的射线种类、记录的器材、工艺和技术特点等)可将射线检测分为许多种不同的方法。

射线照相法是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材的无损的检测方法。

该方法是最基本的，应用最广泛的一种射线检测方法。

一、射线照相法原理X射线是从X射线管中产生的，X射线管是一种两极电子管。

将阴极灯丝通电使之白炽电子就在真空中放出，如果两极之间加几十千伏以至儿百千伏的电压(叫做管电压)时，电子就从阴极向阳极方向加速飞行、获得很大的动能，当这些高速电子撞击阳极时。

与阳极金属原子的核外库仑场作用，放出X射线。

电子的动能部分转变为X射线能，其中大部分都转变为热能。

电子是从阴极移向阳极的，而电流则相反，是从阳极向阴极流动的，这个电流叫做管电流，要调节管电流，只要调节灯丝加热电流即可，管电压的调节是靠调整X射线装置主变压器的初级电压来实现的。

利用射线透过物体时，会发生吸收和散射这一特性，通过测量材料中因缺陷存在影响射线的吸收来探测缺陷的。

X射线和γ射线通过物质时，其强度逐渐减弱。

射线还有个重要性质，就是能使胶片感光，当X射线或γ射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜象中心，经过显影和定影后就黑化，接收射线越多的部位黑化程度越高，这个作用叫做射线的照相作用。

因为X射线或γ射线的使卤化银感光作用比普通光线小得多，所以必须使用特殊的X射线胶片，这种胶片的两面都涂敷了较厚的乳胶，此外，还使用一种能加强感光作用的增感屏，增感屏通常用铅箔做成把这种曝过光的胶片在暗室中经过显影、定影、水洗和干燥，再将干燥的底片放在观片灯上观察，根据底片上有缺陷部位与无缺陷部位的黑度图象不一样，就可判断出缺陷的种类、数量、大小等，这就是射线照相探伤的原理。

x光探伤原理X光探伤原理概述：X光探伤是一种常用的无损检测技术，它通过使用X射线来检测物体内部的缺陷、异物或结构问题。

本文将介绍X光探伤的原理和工作过程，包括X射线的产生、穿透和成像过程。

1. X射线的产生：X射线是一种高能电磁辐射，可以通过特定设备产生。

常用的方法是通过X射线发生机（如X射线管）中的电子，利用高电压加速电子并将其聚焦到金属阳极上。

当高能电子与阳极碰撞时，产生了X射线。

2. X射线的穿透：X射线具有较强的穿透性，能够穿透一些物质，如人体组织、金属和非金属材料等。

不同密度和组织结构的物质会对X射线产生不同的吸收和散射效应。

密度较高的物质（如金属或石头）会吸收更多的X 射线，而密度较低的物质（如木材或塑料）则较少吸收。

这种差异在X光探伤中用于检测和识别不同物质的存在。

3. X射线的成像过程：在X光探伤中，探测器放置在待检测物体的背后，用于记录通过物体的X射线的强度变化。

当X射线通过物体时，被吸收或散射的射线会减弱探测器上的信号强度。

探测器将这些变化转换为电子信号，并通过图像处理和显示设备生成一幅影像。

4. 异常检测：通过分析X射线影像可以检测到物体内部的缺陷、异物或结构问题。

对于金属物体，缺陷如裂纹、气孔或夹杂物，以及构件连接处的焊缝等问题，都可以通过X光探伤进行非破坏性检测。

此外，X光探伤还可用于检测患者身体内部的异常情况，如骨折、肿瘤或器官问题。

结束语：X光探伤是一种常用的无损检测技术，广泛应用于工业和医疗领域。

它利用X射线的产生、穿透和成像原理，在不破坏物体的情况下，检测和识别物体内部的缺陷、异物或结构问题。

X光探伤技术的高分辨率和灵敏度使其成为一种重要的工具，能够提供可靠的检测结果，保障工业产品和人体健康的安全。

工业探伤x光机的原理
工业探伤X光机的原理是利用X射线的穿透性进行物体内部的成像。

具体原理如下：
1. X射线生成：通过高压电源将电子加速到一个阴极上，然后以很高的速度撞击到阳极上。

这个过程会产生高速运动的电子，使得阴极材料的原子中的内层电子被弹出，电子当时撞击原子外层电子，当外层电子重新回到原位时就会释放出一定的能量。

2. X射线束的形成：当高速运动的电子撞击到原子外层电子时，释放的能量会以X射线的形式向四面八方传播。

为了产生聚焦并直线传播的X射线束，需要使用一个颈部呈45度角的金属薄片，该薄片称为X射线管窗口。

窗口在阴极和阳极之间，在窗口形成前对气体进行真空抽吸，使得X射线不受气体阻挡，可以流过窗口。

3. 物体的透射和吸收：当X射线束通过物体时，不同密度和厚度的物体会对X 射线束产生不同程度的吸收和散射。

密度大和厚度大的物体对X射线束有较强的吸收作用，而密度小和厚度小的物体对X射线束有较弱的吸收作用。

4. 探测器和成像：探测器位于物体的另一侧，用于接收穿透物体的X射线。

通过测量X射线的强度，可以获得物体内部的吸收情况。

将探测器的测量结果以灰度或彩色的形式显示在监视器上，形成物体的X射线图像。

通过对物体的X射线图像进行分析和比对，可以检测出物体内部存在的缺陷、异物或结构变化，并对其进行评估和判定。

这种非破坏性检测方法在工业探伤领域得到广泛应用。

x射线探伤方案X射线探伤（X-ray inspection）是一种常用的无损检测方法，广泛应用于工业领域，尤其在质量控制和安全保障方面起着重要作用。

本文将介绍X射线探伤的原理、设备、应用范围以及优缺点，并提出一个基于X射线探伤的综合方案。

一、原理X射线探伤基于射线的穿透能力进行检测。

物体的不同组成和密度会对X射线的透射产生吸收和散射影响，形成不同的灰度图像。

X射线管产生高能X射线，并经过物体后，探测器会转换吸收和散射的能量，生成影像。

通过分析这些影像，可以检测出待测物体内部的缺陷、异物等问题。

二、设备1. X射线发生装置：主要由X射线管和高压发生器组成，用于产生高能X射线。

2. 探测器：负责接收X射线透射后的信号并转换为图像信号。

3. 影像处理系统：将探测到的信号进行处理和分析，生成X射线影像。

4. 安全装置：包括防护措施、警示系统等，确保操作人员和周围环境的安全。

三、应用范围1. 工业制造：X射线探伤可用于检测金属制品（如焊缝、铸件、锻件等）、塑料制品和陶瓷制品等。

可以及时发现内部缺陷、裂纹、疏松等问题，有助于提高产品质量。

2. 非破坏性检测：X射线探伤可以对建筑材料进行检测，如检查混凝土结构中的裂缝、金属支撑的腐蚀等情况，确保结构的安全可靠。

3. 安全检查：X射线探伤用于安全检查，例如对行李、包裹、邮件和托运货物进行筛查，以识别和防止潜在的危险和非法物品的携带。

四、优缺点1. 优点：a. X射线具有较强的穿透能力，能够检测到隐藏在物体内部的缺陷或异物。

b. 非接触式检测，不会对被检测物体造成损伤。

c. 可对不同材质的物体进行探测，具有广泛的适用性。

2. 缺点：a. 高昂的设备成本和维护费用。

b. 需要专业的操作人员，对于初学者难以掌握。

c. 某些材料（如有机物）对X射线的吸收较强，不适合X射线探伤的检测。

五、综合方案基于以上原理、设备和应用范围，我们提出一个综合方案用于X射线探伤：1. 确定探测需求：根据待测物体的材质、尺寸和缺陷类型，确定使用X射线探测的合适方案。

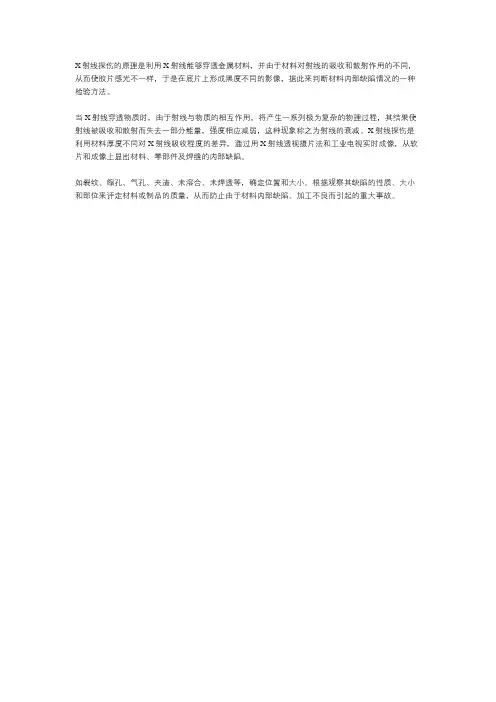

X射线探伤的原理是利用X射线能够穿透金属材料，并由于材料对射线的吸收和散射作用的不同，从而使胶片感光不一样，于是在底片上形成黑度不同的影像，据此来判断材料内部缺陷情况的一种检验方法。

当X射线穿透物质时，由于射线与物质的相互作用，将产生一系列极为复杂的物理过程，其结果使射线被吸收和散射而失去一部分能量，强度相应减弱，这种现象称之为射线的衰减。

X射线探伤是利用材料厚度不同对X射线吸收程度的差异，通过用X射线透视摄片法和工业电视实时成像，从软片和成像上显出材料、零部件及焊缝的内部缺陷。

如裂纹、缩孔、气孔、夹渣、未溶合、未焊透等，确定位置和大小。

根据观察其缺陷的性质、大小和部位来评定材料或制品的质量，从而防止由于材料内部缺陷、加工不良而引起的重大事故。

x射线探伤原理
X射线探伤原理。

X射线探伤是一种常用的无损检测方法，它利用X射线的穿透能力来检测材料
内部的缺陷和异物。

X射线探伤原理主要包括X射线的产生、穿透和检测三个方面。

首先，X射线是通过X射线管产生的。

X射线管是一种能够产生X射线的设备，它由阴极和阳极组成，当阴极上加上高压电流时，阴极上的电子就会被加速到阳极上，当电子撞击到阳极时就会产生X射线。

这些X射线经过滤波器的过滤后，就
可以照射到被检测物体上。

其次，X射线具有很强的穿透能力。

X射线是一种电磁波，它的波长非常短，
能够穿透大部分物质。

当X射线照射到被检测物体上时，会穿透物体的表面，然
后被检测物体内部的不同材料吸收不同程度，形成透射图像。

最后，X射线的检测是通过X射线探伤仪器来实现的。

X射线探伤仪器主要由
X射线源、探测器和显示器组成。

X射线源产生X射线，照射到被检测物体上；
探测器接收透射的X射线，然后将其转化为电信号；显示器将电信号转化为图像，通过图像来分析被检测物体内部的缺陷和异物。

总的来说，X射线探伤原理是利用X射线的穿透能力来检测材料内部的缺陷和
异物，通过X射线管产生X射线，然后X射线穿透被检测物体，最后通过X射线
探伤仪器来实现检测。

这种无损检测方法在工业生产和安全领域有着广泛的应用，它可以快速、准确地检测出被检测物体内部的缺陷和异物，为生产和安全提供了重要的保障。

X射线探伤(X-ray Inspection)是利用X射线（也可以是γ射线或其他高能射线）能够穿透金属材料，并由于材料对射线的吸收和散射作用的不同，从而使胶片感光不一样，于是在底片上形成黑度不同的影像，据此来判断材料内部缺陷情况的一种检验方法。

目录X射线的发现x射线探伤原理X射线探伤作用X射线探伤应用X射线的发现1895年德国物理学家伦琴(W．C．RÖntgen)在研究阴极射线管中气体放电现象时，用一只嵌有两个金属电极(一个叫做阳极，一个叫做阴极)的密封玻璃管，在电极两端加上几万伏的高压电，用抽气机从玻璃管内抽出空气。

为了遮住高压放电时的光线(一种弧光)外泄，在玻璃管外面套上一层黑色纸板。

他在暗室中进行这项实验时，偶然发现距离玻璃管两米远的地方，一块用铂氰化钡溶液浸洗过的纸板发出明亮的荧光。

再进一步试验，用纸板、木板、衣服及厚约两千页的书，都遮挡不住这种荧光。

更令人惊奇的是，当用手去拿这块发荧光的纸板时，竞在纸板上看到了手骨的影像。

当时伦琴认定：这是一种人眼看不见、但能穿透物体的射线。

因无法解释它的原理，不明它的性质，故借用了数学中代表未知数的“X”作为代号，称为“X”射线(或称X射线或简称X线)。

这就是X射线的发现与名称的由来。

此名一直延用至今。

后人为纪念伦琴的这一伟大发现，又把它命名为伦琴射线。

X射线的发现在人类历史上具有极其重要的意义，它为自然科学和医学开辟了一条崭新的道路，为此1901年伦琴荣获物理学第一个诺贝尔奖金。

科学总是在不断发展的，经伦琴及各国科学家的反复实践和研究，逐渐揭示了X射线的本质，证实它是一种波长极短，能量很大的电磁波。

它的波长比可见光的波长更短(约在0．001～100nm，医学上应用的X射线波长约在0．001。

～0．1nm之间)，它的光子能量比可见光的光子能量大几万至几十万倍。

因此，X射线除具有可见光的一般性质外，还具有自身的特性。

x射线探伤原理（一）射线照相法射线照相法是根据被检工件与其内部缺陷介质对射线能量衰减程度的不同，使得射线透过工件后的强度不同，使缺陷能在射线底片上显示出来的方法。

X射线探伤的原理及应用范围1. 原理介绍X射线探伤是一种常用的无损检测技术，通过利用X射线的特性对物体进行探测和成像。

X射线是一种高能电磁辐射，具有穿透力强的特点，可以穿透不同材料的厚度，并且被不同物质吸收的程度也不同。

因此，通过测量和分析被探测物体吸收、散射和透射的X射线，可以得到物体的内部结构信息。

X射线探伤的原理可以简述为以下几个步骤： 1. 产生X射线：通过X射线管中的高速电子与靶材相互作用，产生X射线。

2. 透射与吸收：X射线穿过被探测物体时，会部分透射和部分被物体吸收。

3. 探测和成像：利用X射线探测器接收和测量透射的X射线，将得到的数据转化为图像。

4. 分析和诊断：通过对得到的图像进行分析和诊断，可以了解被探测物体的内部结构和缺陷情况。

2. 应用范围X射线探伤在工业、医学等领域有广泛的应用范围。

以下列举了一些常见的应用场景：2.1 工业领域•金属材料检测：X射线探测技术可以用于检测金属材料中的缺陷，如焊接接头、铸件中的气孔、裂纹等。

•车辆和航空器检测：可以用X射线探测技术对汽车、飞机等交通工具的零部件和结构进行检测，以确保其安全可靠。

•鉴定艺术品真伪：X射线探测技术可以对古代艺术品、文物进行检测，以鉴别其真伪和了解内部结构。

2.2 医学领域•临床诊断：X射线探测技术在医学影像学中有着重要的应用，可以对骨骼和软组织进行影像诊断，检测疾病、骨折等。

•医疗设备检测：对医疗设备进行检测，确保其符合安全标准，如X 射线机、CT机等。

2.3 安全领域•机场安检：X射线探测技术可以用于机场安检中，检测乘客行李中携带的危险物品，如枪支、爆炸物等。

•边境检查：可以用于边境口岸的安检，对出入境旅客的行李进行检验，以确保边境安全。

2.4 科学研究•材料分析：X射线探测技术可以用于分析材料的晶体结构、成分等，对材料的性质和质量进行研究。

•生物学研究：X射线探测技术在生物学研究中有着重要的应用，可以对蛋白质结构、生物分子进行探测和研究。

x射线探伤原理
X射线探伤原理是指利用X射线的穿透能力进行物体的无损检测的一种方法。

X射线是一种具有较高能量的电磁辐射，可以穿透物体并被物体的内部结构吸收或散射。

因此，通过检测X射线经过物体后的强度变化或散射图样，可以获取物体的内部结构信息。

X射线探伤原理主要包括以下几个方面：
1. X射线的生成：通过电子在夸克粒子中的碰撞过程，产生高能X射线。

通常使用X射线管作为X射线的源。

2. X射线的传播：X射线在真空中传播速度快，且能量高，能够通过大部分物质。

而不同材料对X射线的吸收和散射能力不同。

3. 物体的吸收和散射：当X射线通过被检测物体时，会被物体内部的原子核和电子吸收和散射。

不同材料的原子核和电子密度不同，因此吸收和散射的情况也不同。

4. 探测器的接收：通过安置在被检测物体另一侧的探测器，记录X射线经过物体后的强度变化或散射图样。

常用的探测器有电离室和闪烁探测器等。

5. 影像重建：根据探测器接收到的信号，通过图像重建算法将X射线经过物体后的信息转化为可视化的影像。

这样，就可以对物体的内部结构、缺陷或异物进行分析和评估。

X射线探伤原理的应用非常广泛，包括工业领域中的材料和零件检测、食品安全监测、医学影像学等。

它具有非破坏性、快速、准确的特点，对于检测内部结构的缺陷或异物具有重要意义。

射线探伤的原理
射线探伤是一种常用的无损检测技术，其原理基于射线与材料的相互作用。

射线通常指X射线或伽马射线，它们具有很强的穿透力，能够透过被检测物体，被探测物体内部结构的细微变化所吸收、散射或漫射。

通过检测射线在物体内部的强度变化，可以推断出物体内部的缺陷、裂纹或异物等信息。

首先，需要一个射线源来产生射线。

X射线通常通过X射线机产生，而伽马射线则使用放射性同位素作为源。

射线源会发射出射线，射线会穿透被检测物体。

当射线与物体相互作用时，会发生吸收、散射或漫射。

物体的密度、厚度以及组成等因素都会影响射线的相互作用方式。

例如，当射线通过目标物体时，如果物体内存在缺陷，射线会在缺陷处被吸收或散射，导致通过探测器的射线强度减小。

相比之下，如果物体内无缺陷，射线会基本上以相同的强度通过。

接下来，通过测量射线通过被检测物体后到达探测器的射线强度，可以得出物体内部的结构信息。

利用吸收率或散射率，可以判断缺陷的位置、大小和性质。

通常，探测器会将收集到的射线数据转化为电信号，并经过处理后显示成图像或曲线，供检测人员分析和判断。

射线探伤技术在工业领域中广泛应用，尤其适用于金属和合金材料的检测。

它可以检测到微小的缺陷，如裂纹、气孔、异物等，对于确保材料的质量和安全性起到关键作用。

同时，射线
探伤还可以用于医学领域，如X射线检查可用于诊断骨折、肿瘤等疾病。
