渗透探伤的原理与方法
一、渗透探伤的原理
• 是将一种含有染料的着色或荧光的渗透剂涂覆在 零件表面上，在毛细作用下，由于液体的润湿与 毛细管作用使渗透剂渗入表面开口缺陷中去。然 后去除掉零件表面上多余的渗透剂，再在零件表 面涂上一层薄层显像剂。缺陷中的渗透剂在毛细 作用下重新被吸附到零件表面上来而形成放大了 的缺陷图象显示，在黑光灯（荧光检验法）或白 光灯（着色检验法）下观察缺陷显示。
用水清洗。 • 3）溶剂清洗型渗透探伤法（C）：直接用有机溶
剂清洗。
ห้องสมุดไป่ตู้ 三、渗透探伤方法分类
• 3.根据显象方式分： • 1）干式显象(D)：白色显象粉施加在干燥后
的工件表面上。 • 2）速干式显象（S）：将白色显象粉与易
挥发的有机溶剂配成显象液 • 3）湿式显象（W）：将白色显象粉与水配
成显象液，干燥后显象。 • 4）自显象（N）：不用显象剂显象。
验。 • E、缺陷污染对渗透检验灵敏度的影响不象对荧光渗透检
验的影响那样严重，零件上残存的酸和碱对着色渗透剂的 破坏不明显。 • F、配合溶剂悬浮型显象，能检查出非常细小的裂纹。
四．各种渗透探伤方法的特点
• ②水洗型荧光渗透法检验工艺的主要缺点： • A、所用材料多数是可燃的，不宜在开口槽中使
用。 • B、相对于水洗型和后乳化型而言，不太适合于
化型渗透检验工艺，具有操作简单、检验费用低等优点。 • C、用于粗糙表面的零件和形状复杂的零件的检验，能检

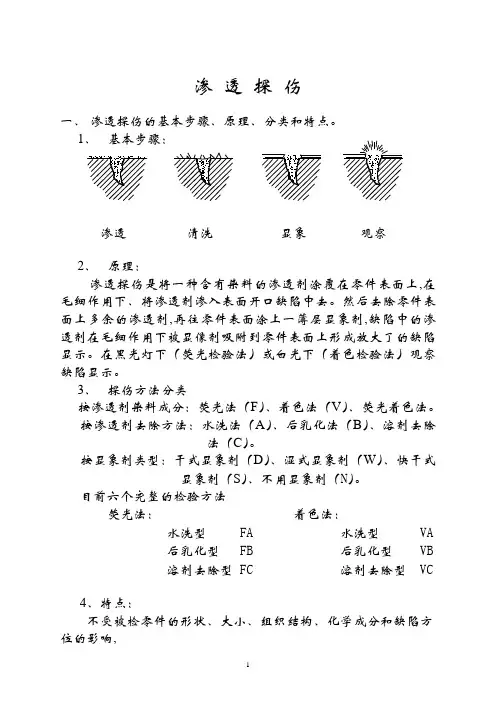

渗 透 探 伤

渗 透 探 伤

显示。

在黑光灯下（荧光检验法）或白光下（着色检验法）观察缺陷显示。

3、探伤方法分类按渗透剂染料成分：荧光法（F）、着色法（V）、荧光着色法。

按渗透剂去除方法：水洗法（A）、后乳化法（B）、溶剂去除法（C）。

按显象剂类型：干式显象剂（D）、湿式显象剂（W）、快干式显象剂（S）、不用显象剂（N）。

目前六个完整的检验方法荧光法：着色法：水洗型 FA 水洗型 VA后乳化型 FB 后乳化型 VB溶剂去除型 FC 溶剂去除型 VC4、特点：不受被检零件的形状、大小、组织结构、化学成分和缺陷方位的影响,操作简单,不需要复杂设备,缺陷显示直观,一次检查各个方向缺陷。

只适用于表面开口缺陷,不适用于检查表面吸收性（多孔性）的零件和表面开口被堵塞的零件。

二、渗透探伤的物理化学基础1、表面张力和表面张力系数液体具有流动性,同时具有减小自身表面积的趋势,液体表面层的分子一方面受到液体内部分子的吸引力,称为内聚力。

同时又受到相邻气体分子的吸引力。

由于液体的内聚力大于气体分子的吸引力,引起液体表面(分子向内部)收缩.这种液体表面收缩的力叫表面张力.表面张力用表面张力系数表示,在单位长度上液体表面收缩的力叫表面张力系数.用符号α表示.不同成分液体、不同粘度、不同温度和压力,具有不同的表面张力系数。

2、润湿现象和接触角润湿是指固体表面空气被液体取代的现象（有时是液体取代润湿现象用表面张力和接触角大小来表示。

当接触角≤5时润湿作用最好。

3、毛细现象润湿液体在毛细管中呈凹面并上升,不润湿液体在毛细管从上式看出：液体在毛细管中的上升高度与表面张力系数和接触角的余弦乘积成正比,与毛细管的内径、液体的密度和重力加速度成反比。

4、紫外线：紫外线的波长范围在3300-3900A°,中心波长为3650 A°。

因波长低于可见光,也称为黑光。

荧光检验的紫外线灯也叫黑光灯。

5、荧光：在紫外线照射下能够发光,在移开光源停止发光的物质叫荧光物质。

1渗透探伤的原理与方法

1渗透探伤的原理与方法

五、特殊探伤方法
3．泄漏法 是将工件一侧施加渗透液，存在贯穿型 性缺陷时，渗透液穿过缺陷就会从另一侧 渗出，从而显示缺陷。 特点： 主要检查贯穿性缺陷 一般采用高灵敏度的后乳化型荧光渗透液。
五、特殊探伤方法
1．加载法 是指在工件反复施加弯曲或扭转载荷使工件表面开口张开， 利用渗透液渗入从而提高探伤灵敏度的探伤方法。 特点： 1）、用显象剂，在载荷反复作用下裂纹一张一合，在紫 外灯下一闪一闪地发光，又称闪烁法。 2）、探伤灵敏度高，检出效果好，能发现微小疲劳裂纹。 3）、检出效率低。如叶片每小时15-20片 4）、需要特殊的加载设备和工具，且载合应适当。
二、渗透探伤的优缺点
1．渗透探伤的优点 1）可以检查各种表面缺陷。 2）可以检查黑色金属及有色金属的铸件、焊接件及锻件 等，也可以检查陶瓷、塑料及玻璃制品。 3）不受材料的组织结构和化学成分的限制 4）不受缺陷形状和尺寸的影响 5）检测成本低，操作简单方便。 2．渗透探伤的缺点 1）当工件表面太粗糙时易造成假象，降低检测效果。 2）不适应于检查粉末冶金材料和其它多孔性材料。
三、渗透探伤方法分类
1.根据染料种类分： 1）着色探伤法（V）：渗透剂中含有着色 染料，在白光下观察。 2）荧光探伤法（F）：渗透剂中含有荧光 染料，在紫外灯下观察。
三、渗透探伤方法分类
2.根据清洗方式分： 1）水洗型渗透探伤法（A）：直接用水清洗。 （1）水基型： （2）自乳化型： 2）后乳化型渗透探伤法（B）：经乳化工序后再 用水清洗。 3）溶剂清洗型渗透探伤法（C）：直接用有机溶 剂清洗。
四．各种渗透探伤方法的特点
②水洗型荧光渗透法检验工艺的主要缺点： A、不能发现浅而宽的开口缺陷。 B、如果水洗时间长、水温高、水压大，都可能将缺陷中 的渗透剂清洗掉，造成过洗。 C、渗透剂的配方复杂，使得这种渗透剂容易受污染变质， 特别是渗透剂中水的含量超出允许的极限时，会出现浑浊、 分离、沉淀或检验灵敏度下降的现象。 D、酸的污染将影响渗透检验的灵敏度，尤其是铬酸和铬 酸盐的影响很大。 E、重复检验效果差。 F、需要暗室和黑光灯，并要求在黑光灯下检验。

常规无损探伤之一：渗透探伤的原理与步骤

常规无损探伤之一：渗透探伤的原理与步骤

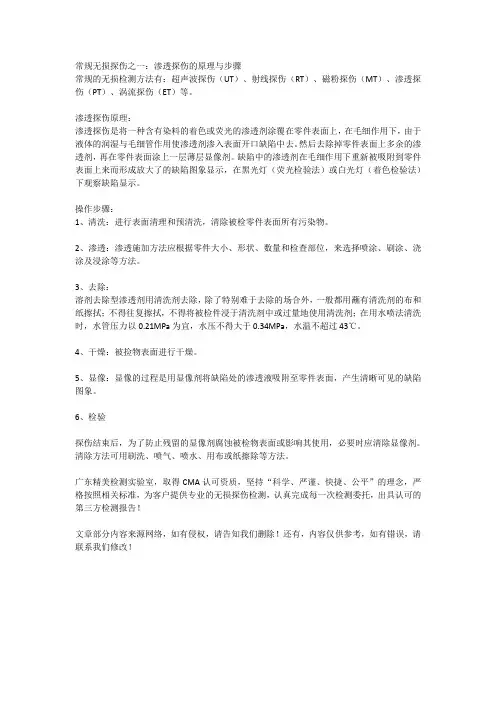

常规无损探伤之一：渗透探伤的原理与步骤常规的无损检测方法有：超声波探伤（UT）、射线探伤（RT）、磁粉探伤（MT）、渗透探伤（PT）、涡流探伤（ET）等。

渗透探伤原理：渗透探伤是将一种含有染料的着色或荧光的渗透剂涂覆在零件表面上，在毛细作用下，由于液体的润湿与毛细管作用使渗透剂渗入表面开口缺陷中去。

然后去除掉零件表面上多余的渗透剂，再在零件表面涂上一层薄层显像剂。

缺陷中的渗透剂在毛细作用下重新被吸附到零件表面上来而形成放大了的缺陷图象显示，在黑光灯（荧光检验法）或白光灯（着色检验法）下观察缺陷显示。

操作步骤：1、清洗：进行表面清理和预清洗，清除被检零件表面所有污染物。

2、渗透：渗透施加方法应根据零件大小、形状、数量和检查部位，来选择喷涂、刷涂、浇涂及浸涂等方法。

3、去除：溶剂去除型渗透剂用清洗剂去除，除了特别难于去除的场合外，一般都用蘸有清洗剂的布和纸擦拭；不得往复擦拭，不得将被检件浸于清洗剂中或过量地使用清洗剂；在用水喷法清洗时，水管压力以0.21MPa为宜，水压不得大于0.34MPa，水温不超过43℃。
