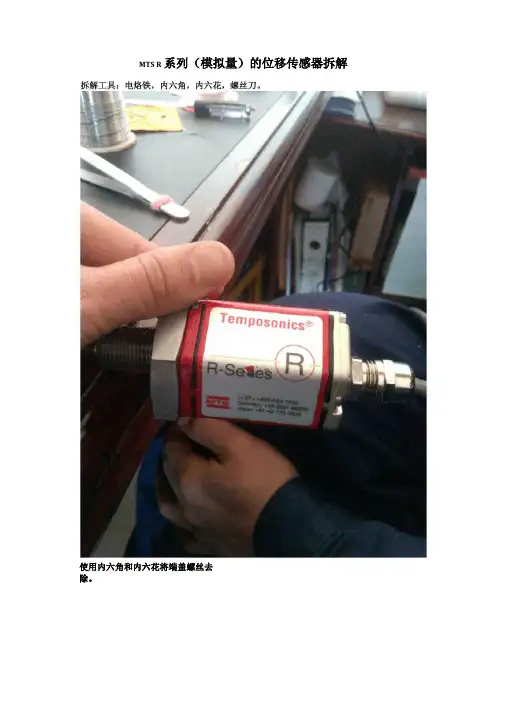

MTS R系列（模拟量）的位移传感器拆解
使用内六角和内六花将端盖螺丝去
除。
取下端盖时，注意不要用力过大，避免弄坏插针。
RHH161MR02 间 I 4-20mA F" 1325 7005 拆解外壳前，做好标记，方便后续的组装，避免出
RHM16mO21A Dl 4-20mA
FNir : 1 325 7005
lllllllllll IHlItllil 缓慢拆卸金属外壳
缓慢取下塑料保护套
最好用专用工具拆解。
由于我这没有，所以用一字螺丝刀拆下（或者用尖嘴钳子夹住拧下
来）。
有点紧，注意不要弄伤手。
用电烙铁将四角的焊点以及红色箭头指向的塑料封点除去，注意：电源插槽附近内凹的地方，还有一个焊点，也要除去，才可以将此端盖取下
一定要注意这个容易忽略的焊点。
取下这层屏蔽罩前，同样记得做好标记，方便回装。
去掉屏蔽罩后，将四个塑料卡拨开，即可取下端盖
取下端盖后，将此处的内螺丝拧掉，将塑料保护壳褪去。
同样做好标记。
传感器最有价值的地方。
取下副电路板。
取下主电路板
注意：我和我师父试过，同系列的，不同长度的传感器之间的主板和副板是可以互换的。
通过互换可以简单分辨传感器的哪个板出现问题，便于与厂家联系维修。
我们拆解的这个传感器的主板上，发现了一个电阻没有焊接好（箭头
没想到国际大厂处）。
也有这么不该有的失误啊！
随即简单焊接好
全家福!。
