差动变压器式位移传感器lvdt设计原理

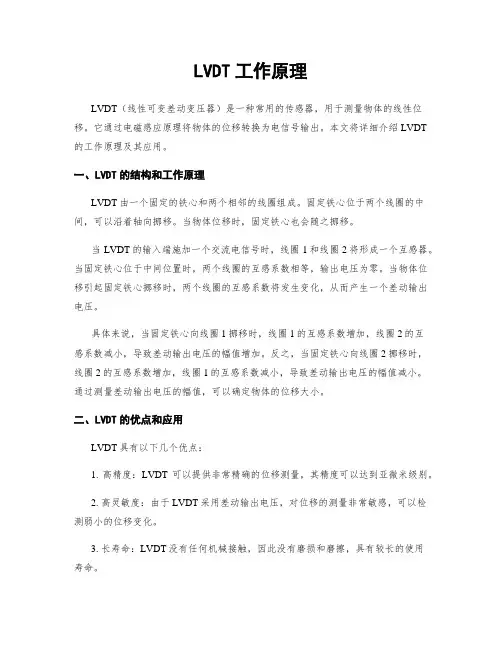

LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，用于测量物体的线性位移。

它通过电磁感应原理将物体的位移转换为电信号输出。

本文将详细介绍LVDT 的工作原理及其应用。

一、LVDT的结构和工作原理LVDT由一个固定的铁心和两个相邻的线圈组成。

固定铁心位于两个线圈的中间，可以沿着轴向挪移。

当物体位移时，固定铁心也会随之挪移。

当LVDT的输入端施加一个交流电信号时，线圈1和线圈2将形成一个互感器。

当固定铁心位于中间位置时，两个线圈的互感系数相等，输出电压为零。

当物体位移引起固定铁心挪移时，两个线圈的互感系数将发生变化，从而产生一个差动输出电压。

具体来说，当固定铁心向线圈1挪移时，线圈1的互感系数增加，线圈2的互感系数减小，导致差动输出电压的幅值增加。

反之，当固定铁心向线圈2挪移时，线圈2的互感系数增加，线圈1的互感系数减小，导致差动输出电压的幅值减小。

通过测量差动输出电压的幅值，可以确定物体的位移大小。

二、LVDT的优点和应用LVDT具有以下几个优点：1. 高精度：LVDT可以提供非常精确的位移测量，其精度可以达到亚微米级别。

2. 高灵敏度：由于LVDT采用差动输出电压，对位移的测量非常敏感，可以检测弱小的位移变化。

3. 长寿命：LVDT没有任何机械接触，因此没有磨损和磨擦，具有较长的使用寿命。

4. 宽工作范围：LVDT可以在较宽的温度范围内正常工作，适合于各种环境条件。

LVDT广泛应用于工业自动化、航空航天、机械加工等领域，主要用于以下几个方面：1. 位移测量：LVDT可以测量各种物体的线性位移，如机械零件的位移、液体的位移等。

2. 位移控制：通过监测LVDT的输出信号，可以对位移进行实时控制，实现自动化控制系统。

3. 振动测量：LVDT可以测量物体的振动频率和振幅，用于故障诊断和预测维护。

4. 压力测量：通过将压力与位移转换，可以利用LVDT测量液体或者气体的压力。

三、LVDT的应用案例1. 机械加工：在数控机床上，使用LVDT测量刀具的位置，以实现精确的切削操作。

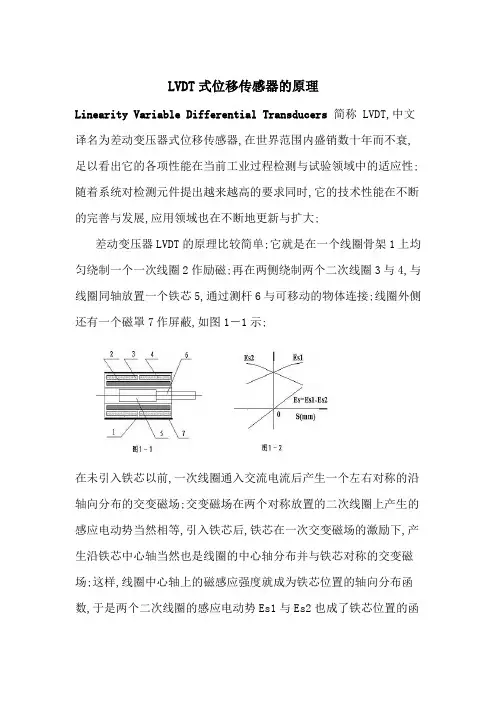

LVDT式位移传感器的原理Linearity Variable Differential Transducers简称 LVDT,中文译名为差动变压器式位移传感器,在世界范围内盛销数十年而不衰,足以看出它的各项性能在当前工业过程检测与试验领域中的适应性;随着系统对检测元件提出越来越高的要求同时,它的技术性能在不断的完善与发展,应用领域也在不断地更新与扩大;差动变压器LVDT的原理比较简单;它就是在一个线圈骨架1上均匀绕制一个一次线圈2作励磁;再在两侧绕制两个二次线圈3与4,与线圈同轴放置一个铁芯5,通过测杆6与可移动的物体连接;线圈外侧还有一个磁罩7作屏蔽,如图1－1示;在未引入铁芯以前,一次线圈通入交流电流后产生一个左右对称的沿轴向分布的交变磁场;交变磁场在两个对称放置的二次线圈上产生的感应电动势当然相等,引入铁芯后,铁芯在一次交变磁场的激励下,产生沿铁芯中心轴当然也是线圈的中心轴分布并与铁芯对称的交变磁场;这样,线圈中心轴上的磁感应强度就成为铁芯位置的轴向分布函数,于是两个二次线圈的感应电动势Es1与Es2也成了铁芯位置的函数;如果设计得当,两者可成为线性函数关系;将两个二次线圈差接后,即可获得与铁芯位移成线性关系的二次输出:Es=Es1-Es2;这就是LVDT的简单工作原理如图1-2示;LVDT式位移传感器的原理二差动变压器式位移传感器LVDT为电磁感应原理,其结构示意见图一;图一：LVDT工作原理图采用环氧树脂,不锈钢等材料作为线圈骨架,用不同线径的漆包线在骨架上绕制线圈;与传统的电力变压器不同;LVDT是一种开磁路弱磁耦合的测量元件;在骨架上绕制一组初级线圈,两组次级线圈,其工作方式依赖于在线圈骨架内磁芯的移动,当初级线圈供给一定频率的交变电压激励电压时,铁芯在线圈内移动就改变了空间磁场分布从而改变了初,次级线圈之间的互感量,次级线圈就产生感应电动势,随着铁芯位置的不同,互感量也不同,刺激产生的感应电动势也不同,这样就将铁芯的位移量实际的铁芯是通过测杆与被测物保持相接触,也就是被测物体的位移量变成电压信号输出,由于两个次级线圈电压极性相反,所以传感器的输出是两个次级线圈电压之差,其电压差值与位移量成线性关系图二LVDT电原理图当铁芯处在线圈正中间位置时两次级线圈感应电压相等但相位相反,其电压差值为零,当铁芯往右移动时,右边的次级线圈感应的电压大于左边;两线圈输出的电压差值大小随铁芯位移而成线性变化第一象限的实线段部分,这是LVDT有效的测量范围一半;当铁芯继续往右移动时两级线圈输出电压的差值不与铁芯位移成线性关系,此为缓冲,非测量区虚线段;反之,当铁芯自线圈中间位置向左边移动亦然;零点两边的实线段一般是对称的测量范围,只不过两者都是交流信号而相位差180″;。

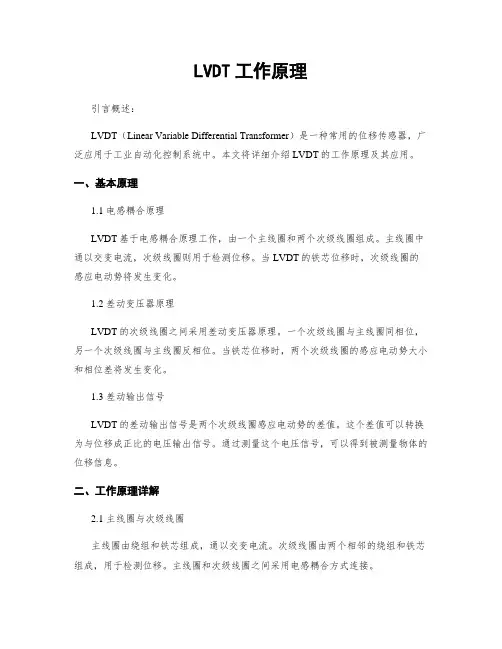

LVDT工作原理引言概述：LVDT（Linear Variable Differential Transformer）是一种常用的位移传感器，广泛应用于工业自动化控制系统中。

本文将详细介绍LVDT的工作原理及其应用。

一、基本原理1.1 电感耦合原理LVDT基于电感耦合原理工作，由一个主线圈和两个次级线圈组成。

主线圈中通以交变电流，次级线圈则用于检测位移。

当LVDT的铁芯位移时，次级线圈的感应电动势将发生变化。

1.2 差动变压器原理LVDT的次级线圈之间采用差动变压器原理。

一个次级线圈与主线圈同相位，另一个次级线圈与主线圈反相位。

当铁芯位移时，两个次级线圈的感应电动势大小和相位差将发生变化。

1.3 差动输出信号LVDT的差动输出信号是两个次级线圈感应电动势的差值。

这个差值可以转换为与位移成正比的电压输出信号。

通过测量这个电压信号，可以得到被测量物体的位移信息。

二、工作原理详解2.1 主线圈与次级线圈主线圈由绕组和铁芯组成，通以交变电流。

次级线圈由两个相邻的绕组和铁芯组成，用于检测位移。

主线圈和次级线圈之间采用电感耦合方式连接。

2.2 铁芯位移与感应电动势当被测量物体的位移引起LVDT的铁芯位移时，主线圈中的交变电流将通过铁芯感应到次级线圈中。

由于次级线圈的位置不同，感应电动势的大小和相位差也不同。

2.3 电压输出信号LVDT的差动输出信号是两个次级线圈感应电动势的差值。

这个差值可以转换为与位移成正比的电压输出信号。

通过放大和滤波电路，可以得到稳定的输出信号，用于测量和控制。

三、LVDT的应用3.1 位移测量LVDT广泛应用于位移测量领域，可以用于测量机械零件的位移、液位的变化等。

其高精度和稳定性使其成为工业自动化控制系统中不可或缺的传感器。

3.2 位移反馈控制LVDT可以用于位移反馈控制系统中，通过测量被控对象的位移信息，实现对系统的精确控制。

例如，在机械加工过程中，LVDT可以用于控制刀具的位置和深度。

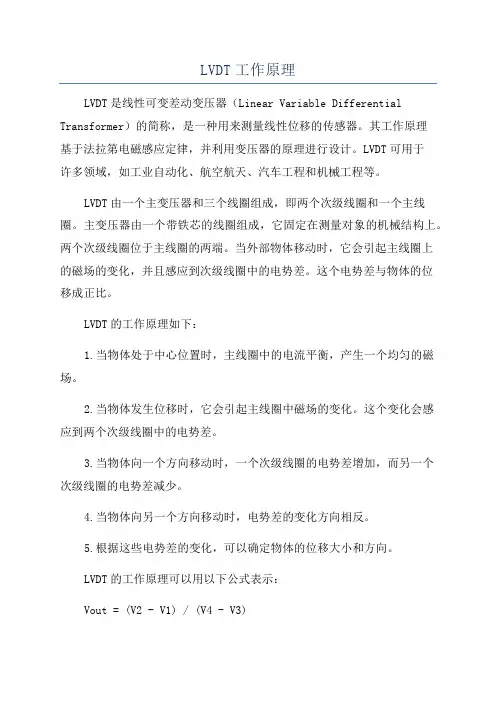

LVDT工作原理LVDT是线性可变差动变压器（Linear Variable Differential Transformer）的简称，是一种用来测量线性位移的传感器。

其工作原理基于法拉第电磁感应定律，并利用变压器的原理进行设计。

LVDT可用于许多领域，如工业自动化、航空航天、汽车工程和机械工程等。

LVDT由一个主变压器和三个线圈组成，即两个次级线圈和一个主线圈。

主变压器由一个带铁芯的线圈组成，它固定在测量对象的机械结构上。

两个次级线圈位于主线圈的两端。

当外部物体移动时，它会引起主线圈上的磁场的变化，并且感应到次级线圈中的电势差。

这个电势差与物体的位移成正比。

LVDT的工作原理如下：1.当物体处于中心位置时，主线圈中的电流平衡，产生一个均匀的磁场。

2.当物体发生位移时，它会引起主线圈中磁场的变化。

这个变化会感应到两个次级线圈中的电势差。

3.当物体向一个方向移动时，一个次级线圈的电势差增加，而另一个次级线圈的电势差减少。

4.当物体向另一个方向移动时，电势差的变化方向相反。

5.根据这些电势差的变化，可以确定物体的位移大小和方向。

LVDT的工作原理可以用以下公式表示：Vout = (V2 - V1) / (V4 - V3)其中Vout是LVDT的输出电压，V1和V3是次级线圈的电势差，V2和V4是次级线圈的电势差。

LVDT的主要优点是具有非接触、高灵敏度、线性、稳定和可靠的特点。

它能够测量微小的位移，且不会受到温度、湿度和其他环境条件的影响。

此外，LVDT还具有较高的频率响应和较宽的工作范围。

LVDT广泛应用于精密测量和位移控制领域。

它可以用于测量物体的位置、速度、加速度和振动等参数。

在工业自动化领域，LVDT可以用于机器人控制、舵机控制和自动定位等。

在航空航天和汽车工程中，LVDT 可以用于飞行器和汽车的悬挂系统、刹车系统和传感器系统等。

总之，LVDT是一种基于变压器原理的传感器，能够非接触地测量物体的线性位移。

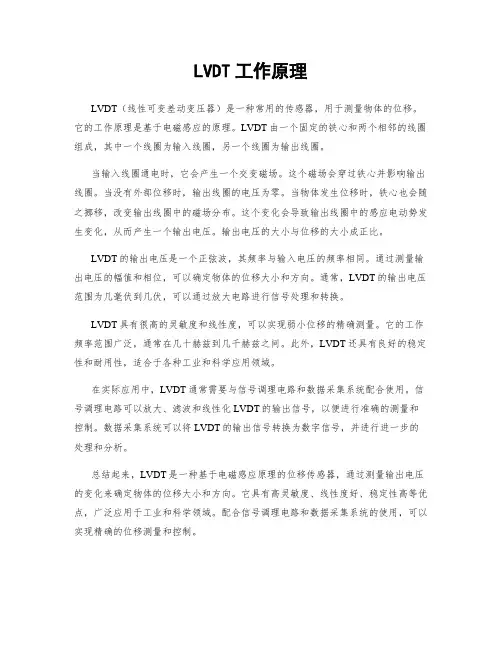

LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，用于测量物体的位移。

它的工作原理是基于电磁感应的原理。

LVDT由一个固定的铁心和两个相邻的线圈组成，其中一个线圈为输入线圈，另一个线圈为输出线圈。

当输入线圈通电时，它会产生一个交变磁场。

这个磁场会穿过铁心并影响输出线圈。

当没有外部位移时，输出线圈的电压为零。

当物体发生位移时，铁心也会随之挪移，改变输出线圈中的磁场分布。

这个变化会导致输出线圈中的感应电动势发生变化，从而产生一个输出电压。

输出电压的大小与位移的大小成正比。

LVDT的输出电压是一个正弦波，其频率与输入电压的频率相同。

通过测量输出电压的幅值和相位，可以确定物体的位移大小和方向。

通常，LVDT的输出电压范围为几毫伏到几伏，可以通过放大电路进行信号处理和转换。

LVDT具有很高的灵敏度和线性度，可以实现弱小位移的精确测量。

它的工作频率范围广泛，通常在几十赫兹到几千赫兹之间。

此外，LVDT还具有良好的稳定性和耐用性，适合于各种工业和科学应用领域。

在实际应用中，LVDT通常需要与信号调理电路和数据采集系统配合使用。

信号调理电路可以放大、滤波和线性化LVDT的输出信号，以便进行准确的测量和控制。

数据采集系统可以将LVDT的输出信号转换为数字信号，并进行进一步的处理和分析。

总结起来，LVDT是一种基于电磁感应原理的位移传感器，通过测量输出电压的变化来确定物体的位移大小和方向。

它具有高灵敏度、线性度好、稳定性高等优点，广泛应用于工业和科学领域。

配合信号调理电路和数据采集系统的使用，可以实现精确的位移测量和控制。

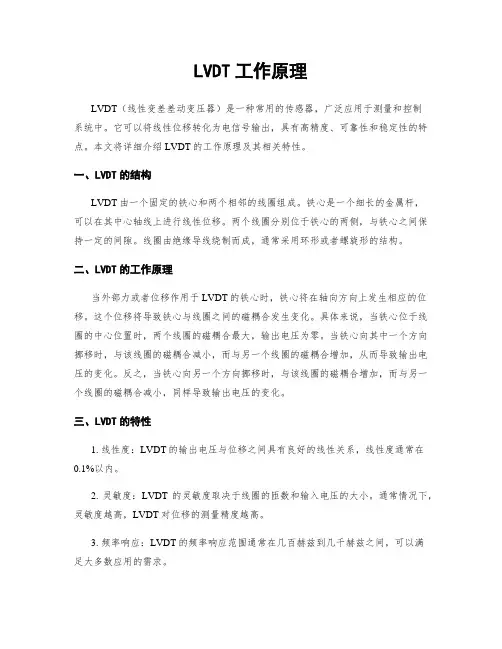

LVDT工作原理LVDT（线性变差差动变压器）是一种常用的传感器，广泛应用于测量和控制系统中。

它可以将线性位移转化为电信号输出，具有高精度、可靠性和稳定性的特点。

本文将详细介绍LVDT的工作原理及其相关特性。

一、LVDT的结构LVDT由一个固定的铁心和两个相邻的线圈组成。

铁心是一个细长的金属杆，可以在其中心轴线上进行线性位移。

两个线圈分别位于铁心的两侧，与铁心之间保持一定的间隙。

线圈由绝缘导线绕制而成，通常采用环形或者螺旋形的结构。

二、LVDT的工作原理当外部力或者位移作用于LVDT的铁心时，铁心将在轴向方向上发生相应的位移。

这个位移将导致铁心与线圈之间的磁耦合发生变化。

具体来说，当铁心位于线圈的中心位置时，两个线圈的磁耦合最大，输出电压为零。

当铁心向其中一个方向挪移时，与该线圈的磁耦合减小，而与另一个线圈的磁耦合增加，从而导致输出电压的变化。

反之，当铁心向另一个方向挪移时，与该线圈的磁耦合增加，而与另一个线圈的磁耦合减小，同样导致输出电压的变化。

三、LVDT的特性1. 线性度：LVDT的输出电压与位移之间具有良好的线性关系，线性度通常在0.1%以内。

2. 灵敏度：LVDT的灵敏度取决于线圈的匝数和输入电压的大小。

通常情况下，灵敏度越高，LVDT对位移的测量精度越高。

3. 频率响应：LVDT的频率响应范围通常在几百赫兹到几千赫兹之间，可以满足大多数应用的需求。

4. 温度影响：LVDT的输出电压受温度影响较小，具有较好的温度稳定性。

5. 零点漂移：LVDT的零点漂移指的是在无位移作用下，输出电压的变化。

优质的LVDT具有较小的零点漂移，可以提高测量的准确性。

6. 耐久性：LVDT由于没有机械接触部件，具有较长的使用寿命和较高的可靠性。

四、LVDT的应用1. 位移测量：LVDT可以用于测量各种物体的线性位移，如机械加工中的工件位移、建造结构的变形等。

2. 位移控制：LVDT可以与反馈控制系统结合使用，实现对位移的精确控制。

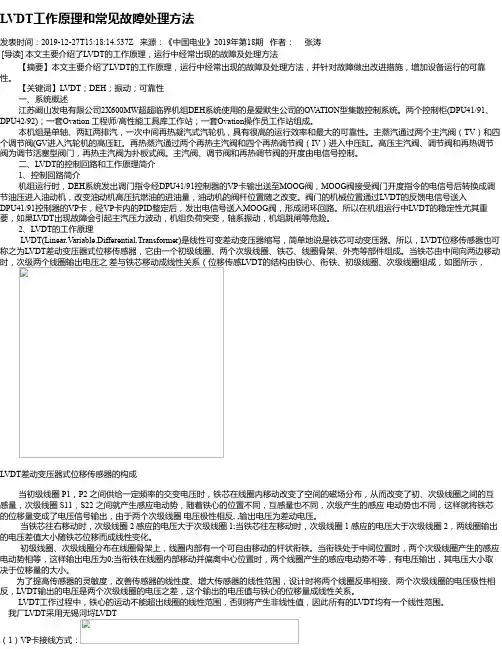

LVDT工作原理和常见故障处理方法发表时间：2019-12-27T15:18:14.537Z 来源：《中国电业》2019年第18期作者：张涛[导读] 本文主要介绍了LVDT的工作原理，运行中经常出现的故障及处理方法【摘要】本文主要介绍了LVDT的工作原理，运行中经常出现的故障及处理方法，并针对故障做出改进措施，增加设备运行的可靠性。

【关键词】LVDT；DEH；振动；可靠性一、系统概述江苏阚山发电有限公司2X600MW超超临界机组DEH系统使用的是爱默生公司的OV ATION型集散控制系统。

两个控制柜(DPU41/91、DPU42/92)；一套Ovation 工程师/高性能工具库工作站；一套Ovation操作员工作站组成。

本机组是单轴、两缸两排汽，一次中间再热凝汽式汽轮机，具有很高的运行效率和最大的可靠性。

主蒸汽通过两个主汽阀（TV）和四个调节阀(GV进入汽轮机的高压缸。

再热蒸汽通过两个再热主汽阀和四个再热调节阀（IV）进入中压缸。

高压主汽阀、调节阀和再热调节阀为调节活塞型阀门，再热主汽阀为扑板式阀。

主汽阀、调节阀和再热调节阀的开度由电信号控制。

二、LVDT的控制回路和工作原理简介1、控制回路简介机组运行时，DEH系统发出调门指令经DPU41/91控制器的VP卡输出送至MOOG阀，MOOG阀接受阀门开度指令的电信号后转换成调节油压进入油动机，改变油动机高压抗燃油的进油量，油动机的阀杆位置随之改变。

阀门的机械位置通过LVDT的反馈电信号送入DPU41/91控制器的VP卡，经VP卡内的PID整定后，发出电信号送入MOOG阀，形成闭环回路。

所以在机组运行中LVDT的稳定性尤其重要，如果LVDT出现故障会引起主汽压力波动，机组负荷突变，轴系振动，机组跳闸等危险。

2、LVDT的工作原理LVDT(Linear.Variable.Differential.Transformer)是线性可变差动变压器缩写，简单地说是铁芯可动变压器。

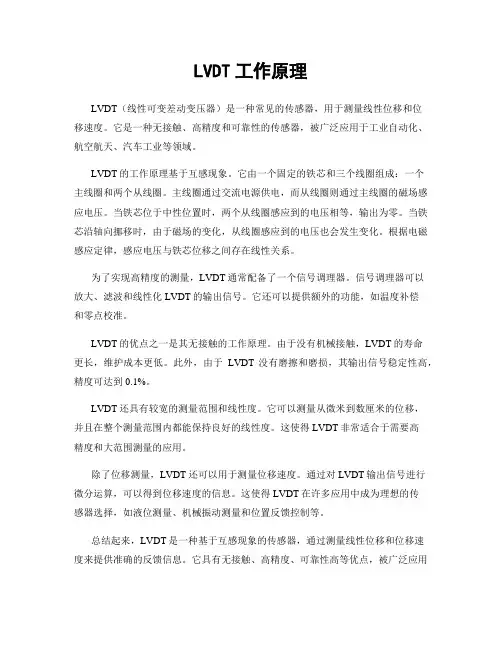

LVDT工作原理LVDT（线性可变差动变压器）是一种常见的传感器，用于测量线性位移和位移速度。

它是一种无接触、高精度和可靠性的传感器，被广泛应用于工业自动化、航空航天、汽车工业等领域。

LVDT的工作原理基于互感现象。

它由一个固定的铁芯和三个线圈组成：一个主线圈和两个从线圈。

主线圈通过交流电源供电，而从线圈则通过主线圈的磁场感应电压。

当铁芯位于中性位置时，两个从线圈感应到的电压相等，输出为零。

当铁芯沿轴向挪移时，由于磁场的变化，从线圈感应到的电压也会发生变化。

根据电磁感应定律，感应电压与铁芯位移之间存在线性关系。

为了实现高精度的测量，LVDT通常配备了一个信号调理器。

信号调理器可以放大、滤波和线性化LVDT的输出信号。

它还可以提供额外的功能，如温度补偿和零点校准。

LVDT的优点之一是其无接触的工作原理。

由于没有机械接触，LVDT的寿命更长，维护成本更低。

此外，由于LVDT没有磨擦和磨损，其输出信号稳定性高，精度可达到0.1%。

LVDT还具有较宽的测量范围和线性度。

它可以测量从微米到数厘米的位移，并且在整个测量范围内都能保持良好的线性度。

这使得LVDT非常适合于需要高精度和大范围测量的应用。

除了位移测量，LVDT还可以用于测量位移速度。

通过对LVDT输出信号进行微分运算，可以得到位移速度的信息。

这使得LVDT在许多应用中成为理想的传感器选择，如液位测量、机械振动测量和位置反馈控制等。

总结起来，LVDT是一种基于互感现象的传感器，通过测量线性位移和位移速度来提供准确的反馈信息。

它具有无接触、高精度、可靠性高等优点，被广泛应用于各个领域。

信号调理器的配备使得LVDT的输出信号更稳定、线性度更好。

无论是在工业自动化、航空航天还是汽车工业，LVDT都发挥着重要的作用。

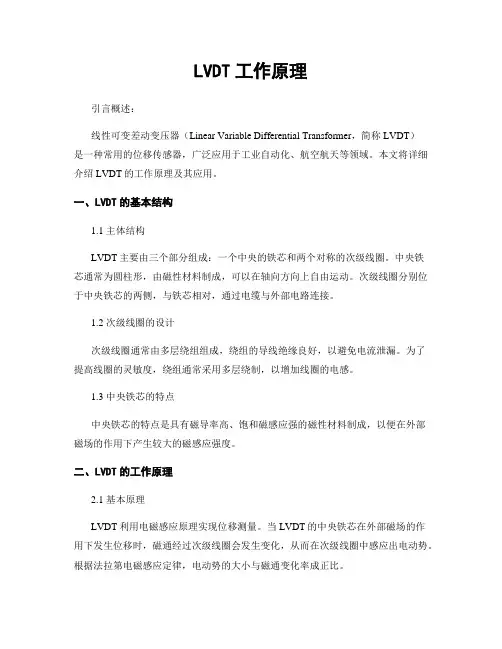

LVDT工作原理引言概述：线性可变差动变压器（Linear Variable Differential Transformer，简称LVDT）是一种常用的位移传感器，广泛应用于工业自动化、航空航天等领域。

本文将详细介绍LVDT的工作原理及其应用。

一、LVDT的基本结构1.1 主体结构LVDT主要由三个部分组成：一个中央的铁芯和两个对称的次级线圈。

中央铁芯通常为圆柱形，由磁性材料制成，可以在轴向方向上自由运动。

次级线圈分别位于中央铁芯的两侧，与铁芯相对，通过电缆与外部电路连接。

1.2 次级线圈的设计次级线圈通常由多层绕组组成，绕组的导线绝缘良好，以避免电流泄漏。

为了提高线圈的灵敏度，绕组通常采用多层绕制，以增加线圈的电感。

1.3 中央铁芯的特点中央铁芯的特点是具有磁导率高、饱和磁感应强的磁性材料制成，以便在外部磁场的作用下产生较大的磁感应强度。

二、LVDT的工作原理2.1 基本原理LVDT利用电磁感应原理实现位移测量。

当LVDT的中央铁芯在外部磁场的作用下发生位移时，磁通经过次级线圈会发生变化，从而在次级线圈中感应出电动势。

根据法拉第电磁感应定律，电动势的大小与磁通变化率成正比。

2.2 工作过程当中央铁芯处于零位时，两个次级线圈中感应出的电动势大小相等，相位相反，相互抵消。

当中央铁芯发生位移时，两个次级线圈中感应出的电动势大小和相位将发生变化，通过电路处理可以得到位移的大小和方向。

2.3 优势与应用LVDT具有精度高、灵敏度高、线性度好等优点。

它广泛应用于位移测量、位移控制、力学振动测量等领域。

在工业自动化中，LVDT常用于机械臂的位移控制、液压缸的行程测量等。

三、LVDT的特点和局限性3.1 特点LVDT具有非接触式测量、高精度、长寿命等特点。

由于没有摩擦和磨损，因此具有较长的使用寿命。

3.2 局限性LVDT对外部磁场的干扰比较敏感，需要采取屏蔽措施以减小干扰。

此外，LVDT的工作范围受限于线圈的尺寸和铁芯的位移范围。

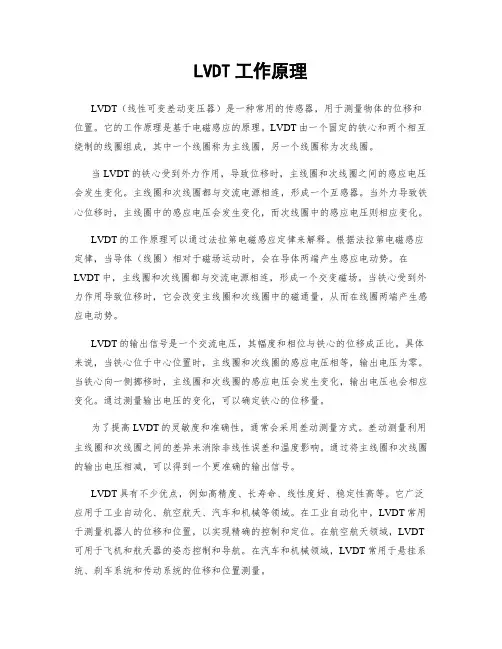

LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，用于测量物体的位移和位置。

它的工作原理是基于电磁感应的原理。

LVDT由一个固定的铁心和两个相互绕制的线圈组成，其中一个线圈称为主线圈，另一个线圈称为次线圈。

当LVDT的铁心受到外力作用，导致位移时，主线圈和次线圈之间的感应电压会发生变化。

主线圈和次线圈都与交流电源相连，形成一个互感器。

当外力导致铁心位移时，主线圈中的感应电压会发生变化，而次线圈中的感应电压则相应变化。

LVDT的工作原理可以通过法拉第电磁感应定律来解释。

根据法拉第电磁感应定律，当导体（线圈）相对于磁场运动时，会在导体两端产生感应电动势。

在LVDT中，主线圈和次线圈都与交流电源相连，形成一个交变磁场。

当铁心受到外力作用导致位移时，它会改变主线圈和次线圈中的磁通量，从而在线圈两端产生感应电动势。

LVDT的输出信号是一个交流电压，其幅度和相位与铁心的位移成正比。

具体来说，当铁心位于中心位置时，主线圈和次线圈的感应电压相等，输出电压为零。

当铁心向一侧挪移时，主线圈和次线圈的感应电压会发生变化，输出电压也会相应变化。

通过测量输出电压的变化，可以确定铁心的位移量。

为了提高LVDT的灵敏度和准确性，通常会采用差动测量方式。

差动测量利用主线圈和次线圈之间的差异来消除非线性误差和温度影响。

通过将主线圈和次线圈的输出电压相减，可以得到一个更准确的输出信号。

LVDT具有不少优点，例如高精度、长寿命、线性度好、稳定性高等。

它广泛应用于工业自动化、航空航天、汽车和机械等领域。

在工业自动化中，LVDT常用于测量机器人的位移和位置，以实现精确的控制和定位。

在航空航天领域，LVDT 可用于飞机和航天器的姿态控制和导航。

在汽车和机械领域，LVDT常用于悬挂系统、刹车系统和传动系统的位移和位置测量。

总结起来，LVDT是一种基于电磁感应原理的传感器，用于测量物体的位移和位置。

它通过测量主线圈和次线圈之间的感应电压变化来确定物体的位移量。

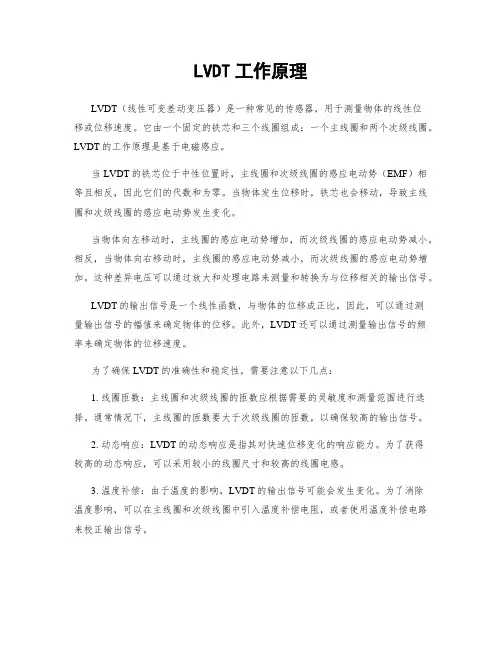

LVDT工作原理LVDT（线性可变差动变压器）是一种常见的传感器，用于测量物体的线性位移或位移速度。

它由一个固定的铁芯和三个线圈组成：一个主线圈和两个次级线圈。

LVDT的工作原理是基于电磁感应。

当LVDT的铁芯位于中性位置时，主线圈和次级线圈的感应电动势（EMF）相等且相反，因此它们的代数和为零。

当物体发生位移时，铁芯也会移动，导致主线圈和次级线圈的感应电动势发生变化。

当物体向左移动时，主线圈的感应电动势增加，而次级线圈的感应电动势减小。

相反，当物体向右移动时，主线圈的感应电动势减小，而次级线圈的感应电动势增加。

这种差异电压可以通过放大和处理电路来测量和转换为与位移相关的输出信号。

LVDT的输出信号是一个线性函数，与物体的位移成正比。

因此，可以通过测量输出信号的幅值来确定物体的位移。

此外，LVDT还可以通过测量输出信号的频率来确定物体的位移速度。

为了确保LVDT的准确性和稳定性，需要注意以下几点：1. 线圈匝数：主线圈和次级线圈的匝数应根据需要的灵敏度和测量范围进行选择。

通常情况下，主线圈的匝数要大于次级线圈的匝数，以确保较高的输出信号。

2. 动态响应：LVDT的动态响应是指其对快速位移变化的响应能力。

为了获得较高的动态响应，可以采用较小的线圈尺寸和较高的线圈电感。

3. 温度补偿：由于温度的影响，LVDT的输出信号可能会发生变化。

为了消除温度影响，可以在主线圈和次级线圈中引入温度补偿电阻，或者使用温度补偿电路来校正输出信号。

4. 防护措施：LVDT通常需要在恶劣的环境条件下工作，因此需要采取防护措施来防止灰尘、湿气、振动等对其性能的影响。

常见的防护措施包括密封外壳、防尘罩、防震支架等。

总结起来，LVDT是一种基于电磁感应原理的传感器，用于测量物体的线性位移或位移速度。

它具有高精度、稳定性好、动态响应快等优点，广泛应用于工业自动化、航空航天、汽车工程等领域。

通过合理选择线圈匝数、进行温度补偿和采取防护措施，可以确保LVDT的准确性和可靠性。

lvdt 内部原理
LVDT（线性可变差动互感器）是一种测量线性位移的传感器。

其内部原理基于互感效应，通过检测线圈间的互感变化来测量位移。

LVDT由一个主线圈和两个次线圈组成，主线圈中心有一个铁芯，次线圈分别位于主线圈的两侧。

当没有施加外部力或位移时，铁芯位于主线圈的中间位置。

当施加外部力或位移时，铁芯将被推向一个方向，从而改变铁芯和主线圈之间的互感效应。

LVDT的工作原理如下：
1.静态平衡状态：当没有施加外部力或位移时，铁芯位于主线圈的中间位置，主线圈的两端感应到的磁感应强度相等，次线圈中感应到的电压相等，次线圈不存在差异输出。

2.施加位移：当施加外部位移时，铁芯被推到主线圈的一侧，磁感应强度在两端不再相等，从而形成主次线圈之间的差异输出。

位移越大，差异输出的电压也越大。

3.差动输出信号：次线圈的输出信号相互抵消，只有两个次线圈的差值输出信号被放大，从而产生一个具有方向和大小的差动电压输出。

根据差动输出信号的幅度和方向，可以确定位移的大小和方向。

4.线性度：LVDT的线性度高，这意味着差动输出信号与位移之间的关系是线性的。

这是因为当铁芯从中间位置移动时，磁感应强度的改变是线性的，从而保证了LVDT的测量精度。

LVDT的优点包括高精度、稳定性好、无接触测量、大量程等。

它被广泛应用于工业自动化、航空航天、机械制造、医疗设备等领域。

总结起来，LVDT利用互感效应实现了位移的测量。

通过铁芯在主线圈中的移动，产生了差动输出信号。

这种原理使得LVDT具有高精度和线性度，并在各种应用中得到了广泛的应用。

LVDT工作原理
LVDT（线性变差变压器）是一种常用的测量位移和位置的传感器。

它的工作原理基于电感变化，能够将机械位移转换为电信号输出。

LVDT由一个固定的铁芯和三个线圈组成，其中一个是主线圈，另外两个是次级线圈。

主线圈位于固定铁芯的中间，次级线圈分别位于主线圈的两侧。

当外部施加一个机械位移时，固定铁芯会相对于主线圈发生位移，这个位移会导致主线圈的电感发生变化。

当主线圈中通入一个交流电源时，主线圈的电感会随着铁芯位置的变化而发生变化。

当铁芯位于主线圈中间时，主线圈的电感最大；当铁芯偏离中间位置时，主线圈的电感减小。

这个变化的电感会在次级线圈中感应出一个电压信号。

次级线圈中感应出的电压信号与铁芯位移成正比。

当铁芯位于中间位置时，次级线圈的电压为零；当铁芯偏离中间位置时，次级线圈的电压随着位移的增加而增加或减小。

这个电压信号可以通过放大器进行放大和处理，最终输出一个与位移成正比的电压信号。

LVDT具有很高的灵敏度和线性度，能够实现微小位移的测量。

它的测量范围可以根据具体的应用需求进行调整。

此外，LVDT还具有良好的稳定性和可靠性，能够在恶劣的环境条件下工作。

LVDT广泛应用于工业自动化、航空航天、机械制造等领域。

例如，在机械制造中，LVDT可以用于测量机械零件的位移、位置和压力；在航空航天中，LVDT 可以用于飞机的悬挂系统和起落架的位移测量。

总之，LVDT通过将机械位移转换为电信号输出，实现了对位移和位置的精确测量。

它的工作原理基于电感变化，具有高灵敏度、良好的线性度和稳定性，广泛应用于各个领域。

lvdt工作原理
LVDT（线性变差差动变压器）是一种电感式位移测量传感器，通过测量磁场线圈的感应电动势来确定物体的位移。

其工作原理如下：
1. LVDT由一个中央铁芯和两个对称的次级线圈组成，线圈包围着铁芯，并与一个主要线圈相连。

2. 当无绳件（被测位移物体）与LVDT相连时，铁芯将位于
中性位置。

此时，线圈中传入的交流激励电流会在铁芯周围产生磁场。

3. 如果无绳件发生位移，铁芯将会相应地被移动，导致磁场线圈中的感应电动势发生变化。

4. 感应电动势的变化将通过次级线圈到主要线圈中产生变压器的作用，从而在主要线圈中感测到输出电压的变化。

5. 输出电压的变化与无绳件的位移成正比，从而可以通过测量输出电压来确定物体的位移。

总而言之，LVDT工作的基本原理是通过测量磁场线圈中的感应电动势来确定位移物体的位置。

位移物体的移动会导致铁芯位置的变化，进而改变磁场线圈的感应电动势，最终通过变压器效应得到输出电压的变化，从而实现位移的测量。

LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，广泛应用于测量和控制系统中。

它通过测量物体的位移来转换为电信号，并将其输出给控制系统。

LVDT由三个互相平行的线圈组成：一个中央线圈（称为主线圈）和两个相同的外部线圈（称为次级线圈）。

主线圈通常由一个交流电源供电，而次级线圈则用于检测物体的位移。

当物体位于LVDT的中心位置时，主线圈和次级线圈的磁通量相等，因此次级线圈中的电压为零。

当物体发生位移时，主线圈和次级线圈的磁通量将发生不同程度的变化，从而在次级线圈中产生一个电压信号。

LVDT的工作原理基于法拉第电磁感应定律。

当主线圈通电时，产生的磁场会穿过次级线圈。

当物体位移时，磁通量的变化将导致次级线圈中的感应电动势的变化。

这个感应电动势的大小与物体的位移成正比。

LVDT的输出电压可以通过以下公式计算：Vout = K * Δx其中，Vout是LVDT的输出电压，K是一个比例常数，Δx是物体的位移。

LVDT具有很高的灵敏度和线性度，可以测量弱小的位移。

它还具有较高的精度和可靠性，并且可以在恶劣的环境条件下工作。

LVDT常用于测量和控制系统中需要精确测量位移的应用，如机械工程、航空航天、汽车工业等。

它可以被用于测量机械零件的位移、液位的变化、机器运动的轨迹等。

总结：LVDT是一种常用的传感器，通过测量物体的位移来转换为电信号，并输出给控制系统。

它由三个互相平行的线圈组成，其中一个主线圈和两个次级线圈。

LVDT的工作原理基于法拉第电磁感应定律，当物体位移时，次级线圈中的感应电动势会发生变化。

LVDT具有高灵敏度、线性度和精度，广泛应用于测量和控制系统中需要精确测量位移的应用。

LVDT工作原理LVDT（线性可变差动变压器）是一种常用的传感器，用于测量物体的线性位移。

它的工作原理基于电磁感应。

LVDT由一个固定的线圈和一个挪移的铁芯组成。

固定线圈通常被称为主线圈，而挪移铁芯附近的线圈通常被称为次级线圈。

当外部物体的位移引起挪移铁芯的挪移时，主线圈中的感应电动势将发生变化。

具体来说，当挪移铁芯挨近主线圈时，磁通量会增加，从而导致感应电动势在主线圈中产生。

相反，当挪移铁芯远离主线圈时，磁通量减小，感应电动势也随之减小。

因此，LVDT的输出电压与挪移铁芯的位置成正比。

为了提高灵敏度和准确性，通常会使用两个次级线圈，位于主线圈的两侧。

这两个次级线圈的输出电压之差被称为差动电压，它与挪移铁芯的位置成正比。

通过测量差动电压，可以确定物体的精确位移。

LVDT的工作原理可以用以下步骤总结：1. 当物体发生位移时，挪移铁芯相对于主线圈的位置发生变化。

2. 挪移铁芯的位移导致主线圈中的磁通量发生变化。

3. 磁通量变化引起主线圈中的感应电动势。

4. 通过测量感应电动势的大小，可以确定挪移铁芯的位置。

5. 通过计算差动电压，可以得到物体的精确位移。

LVDT具有许多优点，使其成为许多应用中的首选传感器。

首先，它具有很高的灵敏度和准确性，可以测量非常小的位移。

其次，它具有良好的线性特性，输出电压与位移之间的关系非常稳定。

此外，LVDT具有较宽的测量范围和良好的重复性。

LVDT的应用非常广泛。

它常用于工业自动化领域，如机械加工、液压系统和机器人控制。

它还被广泛应用于航空航天、汽车工业和医疗设备等领域。

总结起来，LVDT是一种基于电磁感应原理的传感器，用于测量物体的线性位移。

它的工作原理简单而可靠，具有高灵敏度、准确性和线性特性。

通过测量感应电动势和计算差动电压，可以确定物体的精确位移。

由于其广泛的应用和优越的性能，LVDT在工业和科学领域中得到了广泛的应用。

LVDT工作原理引言概述：LVDT（线性可变差动变压器）是一种常用于测量位移的传感器，其工作原理基于电磁感应。

本文将详细介绍LVDT的工作原理，包括其结构、原理、应用以及优缺点。

一、LVDT的结构1.1 主体结构LVDT由一个中央铁芯和两个相邻的次级线圈组成。

中央铁芯固定在测量对象上，次级线圈则分别位于中央铁芯的两侧。

1.2 线圈结构次级线圈由细导线绕制而成，通常采用多层绕组以提高灵敏度。

次级线圈之间通过一个主导线连接，形成一个闭合电路。

1.3 外部保护为了保护LVDT免受外部环境的干扰，通常会在LVDT的外部添加保护层，如金属外壳或者绝缘材料。

二、LVDT的工作原理2.1 基于电磁感应LVDT的工作原理基于电磁感应定律。

之中央铁芯相对于次级线圈发生位移时，磁通量的变化将导致次级线圈中感应出的电动势发生变化。

2.2 差动变压器原理由于LVDT的次级线圈是相邻的，它们将感应出相等但方向相反的电动势。

这种差异电动势可以用来测量中央铁芯的位移。

2.3 输出信号通过连接LVDT的次级线圈，可以将感应出的差异电动势转换为输出信号。

这个输出信号可以是电压、电流或者频率等形式，可根据需要进行相应的信号处理。

三、LVDT的应用3.1 位移测量由于LVDT能够精确测量中央铁芯的位移，因此广泛应用于位移测量领域，如工业自动化、航空航天和机械工程等。

3.2 位置反馈LVDT还可用于位置反馈系统，例如机械臂或者机器人的位置控制。

通过监测LVDT的输出信号，可以实时了解机械臂或者机器人的位置。

3.3 振动测量由于LVDT对弱小位移的敏感性，它也被广泛应用于振动测量。

通过将LVDT 安装在振动物体上，可以准确测量振动的幅度和频率。

四、LVDT的优缺点4.1 优点LVDT具有高精度、线性度好、灵敏度高、响应速度快等优点。

此外，由于其非接触式测量，还具有良好的耐磨损性和长寿命。

4.2 缺点LVDT的主要缺点是对外部磁场和温度变化敏感。

【差动变压器式位移传感器（LVDT）常见故障分析及解决方法】1.LVDT工作原理LVDT 的工作原理类似于变压器的作用原理，采用线性差动变压器测量位置。

在外壳中有3个绕组，主要包括铁心、初级线圈和两个次级线圈，如图1所示，初级线圈S、次级线圈S1、S2分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。

当衔铁处于中间位置时，两个次级线圈产生的感应电动势相等，这样输出电压为0；当衔铁在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。

为了提高传感器的灵敏度，改善传感器的线性度，增大传感器的线性范围，设计时将两个线圈反串相接、两个次级线圈的电压极性相反，LVDT输出的电压是两个次级线圈的电压之差，这个输出的电压值与铁芯的位移量成线性关系。

图1 LVDT原理图在通常的油动机控制应用中，LVDT输出的行程反馈电压信号送到伺服放大器，与阀位控制指令信号进行比较，差值经伺服放大器功率放大并转换为电流信号后，驱动电液伺服阀控制油动机，控制阀门的开启和关闭。

当阀门开度达到指令要求后，伺服放大器比较差值为零，于是阀门处于新的稳定位置。

1.常见故障及处理方法1、LVDT 线圈磨损、反馈杆断裂目前，大部分给水泵汽轮机的调速汽门LVDT是通过螺母、垫片、连接件与油动机连接的，由于运行时机组振动、LVDT安装时反馈杆与线圈不同心等原因，在调门长时间的来回动作之后，LVDT会产生松动或磨损，直接导致LVDT 线圈被磨损甚至损坏，LVDT反馈杆脱落或断裂等故障。

为防止LVDT反馈杆断裂或脱落对机组安全运行的影响，可采取以下技术措施:（1）在安装LVDT时，注意调整LVDT的同心度，保证LVDT反馈杆在调节阀全行程范围内始终与阀杆保持平行，安装后应测试LVDT的行程特性。

另外，LVDT应按制造厂要求定期更换，其线圈尽量远离高温热源。

（2）检查阀门阀杆或油动机阀杆在运行中，是否有阀杆转动的现象，导致LVDT的反馈杆位置与线圈套筒同心度偏离。
