高速车轴资料

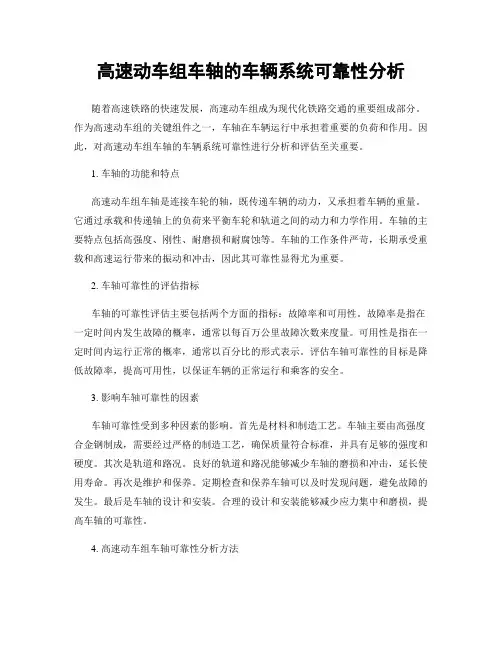

高速动车组车轴的车辆系统可靠性分析随着高速铁路的快速发展，高速动车组成为现代化铁路交通的重要组成部分。

作为高速动车组的关键组件之一，车轴在车辆运行中承担着重要的负荷和作用。

因此，对高速动车组车轴的车辆系统可靠性进行分析和评估至关重要。

1. 车轴的功能和特点高速动车组车轴是连接车轮的轴，既传递车辆的动力，又承担着车辆的重量。

它通过承载和传递轴上的负荷来平衡车轮和轨道之间的动力和力学作用。

车轴的主要特点包括高强度、刚性、耐磨损和耐腐蚀等。

车轴的工作条件严苛，长期承受重载和高速运行带来的振动和冲击，因此其可靠性显得尤为重要。

2. 车轴可靠性的评估指标车轴的可靠性评估主要包括两个方面的指标：故障率和可用性。

故障率是指在一定时间内发生故障的概率，通常以每百万公里故障次数来度量。

可用性是指在一定时间内运行正常的概率，通常以百分比的形式表示。

评估车轴可靠性的目标是降低故障率，提高可用性，以保证车辆的正常运行和乘客的安全。

3. 影响车轴可靠性的因素车轴可靠性受到多种因素的影响。

首先是材料和制造工艺。

车轴主要由高强度合金钢制成，需要经过严格的制造工艺，确保质量符合标准，并具有足够的强度和硬度。

其次是轨道和路况。

良好的轨道和路况能够减少车轴的磨损和冲击，延长使用寿命。

再次是维护和保养。

定期检查和保养车轴可以及时发现问题，避免故障的发生。

最后是车轴的设计和安装。

合理的设计和安装能够减少应力集中和磨损，提高车轴的可靠性。

4. 高速动车组车轴可靠性分析方法高速动车组车轴的可靠性分析需要借助可靠性工程的方法和工具。

这包括故障模式与影响分析（FMEA）、故障树分析（FTA）和可靠性块图法等。

首先，通过对车轴的故障模式进行分析，确定可能存在的故障模式和故障原因。

然后，利用故障树分析方法建立车轴故障的逻辑关系图，进一步分析故障的传播路径和概率。

最后，利用可靠性块图法对车轴的可靠性进行量化和评估，确定关键故障模式和影响因素。

5. 提高高速动车组车轴可靠性的措施为了提高高速动车组车轴的可靠性，可以采取以下措施。

高速动车组车轴的模态分析与优化设计车轴是高速动车组重要的承载部件之一，对列车的安全性、平稳性和乘坐舒适度有着重要的影响。

为了满足运行速度的要求，提高车辆的稳定性和行驶平顺性，对车轴进行模态分析与优化设计是必不可少的。

模态分析是通过对车轴进行有限元建模，并对其进行振动特性的计算和分析。

具体的步骤包括有限元建模、求解特征值、振型分析和模态参数计算。

通过模态分析可以得到车轴在不同频率下的振动模态和振型，进而可以评估车轴的结构强度和稳定性。

同时，还可以确定车轮与轨道之间的共振关系，避免共振引起的不稳定运动和振动。

优化设计是指在满足车轴强度和稳定性要求的前提下，通过优化车轴的结构参数和材料性能，使车轴的质量降低、自振频率提高、动态特性改善。

具体的优化设计包括减少材料密度、增加截面强度、改善材料的疲劳性能等。

通过优化设计可以提高车轴的稳定性和寿命，减少动车组在高速运行过程中的振动和噪声。

在进行车轴的模态分析与优化设计时，需要考虑以下几个关键问题：首先，选择合适的有限元建模方法和模型精度。

有限元模型应该能够准确描述车轴的几何形状和材料特性，并能够有效地计算车轴的振动特性。

模型的精度对于振动特性和优化结果的准确性具有重要影响。

其次，要考虑车轴的边界条件和荷载情况。

在模态分析中，边界条件通常包括车轮与轴颈接触的约束和轨道对车轮的约束。

荷载情况包括列车的加速度、制动力、曲线力等。

边界条件和荷载情况对车轴的振动特性有着明显的影响，需要进行合理的设定和计算。

再次，要综合考虑车轴的强度和稳定性要求。

车轴在运行中所承受的载荷很大，必须能够满足一定的强度和刚度要求。

同时，要保证车轴的稳定性，避免振动过大和失稳引起的事故。

在进行优化设计时，要权衡车轴的强度和稳定性，保证两者的兼顾。

最后，要考虑车轴的制造和维修工艺。

车轴作为高速动车组的重要组成部分，其制造工艺和维修工艺对于车轴的质量和寿命具有重要影响。

在进行优化设计时，要考虑工艺的可行性，确保设计方案可以被有效地制造和维修。

高铁车轴的设计原理
高铁车轴是高速列车重要的承载组件之一，其设计及制造质量直接关
系到高速列车的舒适性和安全性。

为了保障高铁列车运行的安全性，
高铁车轴必须具备强度高、非常规情况下的疲劳性能好、耐腐蚀性好
等特点。

1.车轴的强度设计
高铁车轴直径一般在100-125毫米之间，制造材料为高强度轴承钢。

高强度轴承钢材质的合理选用，不仅可以大小尺寸控制得当，并且材
质的抗拉强度、屈服限应力、延伸率等抗拉性能与扭转性能完全可以
满足高速列车的运行要求。

2.车轴的疲劳寿命设计
在高速运行过程中，高铁车轴不可避免地会受到夹杂、泄漏小孔等多
种因素的影响。

在车轴的疲劳测试中，还要考虑各种应力状态的因素。

对于疲劳寿命测试所得到的数据，并不能直接套用到高速列车的实际
运行当中，必须通过相关的去除影响因素技术，获取可靠的数据。

3.车轴的材料选择
高铁车轴必须要具有耐腐蚀、疲劳耐久性好等特点。

当前国内车轴制
造业的重点材料还是调质钢，其物理、化学性能都符合高速列车制造
的要求。

4.车轴的表面处理
车轴表面处理方式根据实际需求来选择，其中包括化学氧化处理、磷
化、硬轧及特殊技术处理等。

这些工艺的选择也要考虑到对环境和人们的侵害。

总之，高铁车轴的设计原理各方面情况都得到了细致的考虑和研究，当前新型材料的开发与引进、车轴工艺技术的进一步提高已经发挥巨大作用，不断提高了车轴的制造质量和技术水平。

在未来，随着新材料的使用和新技术的应用，车轴的制造和研究将会不断在新的高度上展示其魅力和实际价值。

高速动车组车轴的载荷特性分析与优化设计一、引言高速动车组作为现代铁路交通运输的关键部件之一，其安全性和可靠性对于保障行车安全和乘客的出行舒适性至关重要。

车轴作为动车组的重要组成部分，承担着传递车辆荷载和保持车辆稳定性的重要功能。

因此，对于高速动车组车轴的载荷特性分析与优化设计具有重要的研究价值和实际意义。

二、高速动车组车轴的载荷特性分析1. 载荷类型分析高速动车组车轴所承受的载荷主要包括垂直载荷、侧向载荷和轴向载荷。

垂直载荷是指车轴所承受的重力，其大小取决于车辆自重和乘客负荷。

侧向载荷是指车轮与轨道之间的侧向挤压力，主要由转弯和侧风等因素引起。

轴向载荷是指车轴所承受的牵引、制动和推进的力。

2. 载荷特性分析对于高速动车组车轴的载荷特性分析，首先需要了解载荷的大小、分布和变化规律。

通过实测和数值模拟分析，可以得到车轴在不同工况下的载荷特性曲线。

进一步分析载荷的频率分布和幅值范围，可以确定车轴的疲劳强度和寿命。

3. 车轴动力学模型建立为了更精确地分析车轴的载荷特性，在进行载荷分析时需要建立车轴的动力学模型。

这需要考虑车轮、轴承、钢轨等多个因素的影响，并采用适当的数学模型进行仿真计算。

通过模型建立，可以获得车轴在不同运行工况下的动态响应和载荷分布情况。

三、高速动车组车轴优化设计1. 材料优化车轴的材料选择对于其强度、刚度和重量等指标具有重要影响。

需要选择具有高强度、良好的韧性和耐疲劳性能的材料。

通过材料优化设计，可以实现车轴的轻量化和优化强度。

2. 结构优化车轴的结构优化主要包括轮对径向间隙、轮室和轮缘的设计。

通过优化结构设计，可以减小车轴受力集中程度，提高其承载能力和疲劳寿命。

3. 车轴疲劳寿命预测与评估车轴的疲劳寿命是保障动车组行车安全和稳定性的重要指标。

通过载荷特性分析和优化设计，可以预测和评估车轴的疲劳寿命。

对于已经使用的车轴，可以进行寿命评估，及时进行维护和更换。

四、结论高速动车组车轴的载荷特性分析与优化设计是保障动车组行车安全和可靠性的重要环节。

高速动车组车轴的制造工艺与材料选择探讨随着高铁的快速发展，高速动车组成为人们出行的重要工具。

而车轴作为高速动车组的核心零部件之一，其质量和可靠性对列车运行的安全和舒适度有着重要影响。

因此，对于高速动车组车轴的制造工艺和材料选择进行深入探讨，具有重要意义。

1. 车轴的制造工艺1.1 钢材选用车轴所采用的材料应具备较高的强度、韧性和耐疲劳性能。

目前常用的材料包括轴承钢、中碳合金结构钢和铸钢等。

根据使用要求，合理选择材料可以提高车轴的使用寿命和安全性能。

1.2 热处理工艺经过锻造和机械加工后，车轴需要进行适当的热处理，以提高其综合性能。

热处理工艺主要包括淬火、回火和表面强化等。

通过调整热处理参数，可以改善车轴的硬度、韧性和抗疲劳性能，提高其耐久性。

1.3 高精度加工车轴作为高速旋转零部件，对尺寸精度和表面质量要求较高。

采用现代数控加工和磨削技术，可以实现车轴的高精度加工，确保轴承座的连接精度和轴的平衡性。

2. 车轴材料的选择2.1 轴承钢轴承钢具有较好的强度、硬度和耐磨性能，适用于高速动车组的车轴制造。

常见的轴承钢有GCr15和GCr18Mo等，其优点是材料性能稳定，适应性广泛。

2.2 中碳合金结构钢中碳合金结构钢具有较高的强度和耐疲劳性能，适用于承受较大载荷的场合。

通过调整合金元素的含量和热处理工艺，可以提高其材料性能和使用寿命。

2.3 铸钢铸钢具有良好的浇铸性能和机械性能，适用于生产大型、复杂形状的车轴。

目前，采用铸造加工制造车轴的技术已逐渐成熟，能够满足高速动车组对车轴质量和性能的需求。

3. 车轴制造工艺的改进与创新随着科技的不断进步，高速动车组的车轴制造工艺也在不断改进与创新。

3.1 先进的锻造技术采用先进的锻造技术，如数控锻造和精密锻造，可以实现车轴形状的精确控制和机械性能的提高。

通过提高锻造精度和材料利用率，可以减少车轴的加工量，并提高生产效率。

3.2 全自动化生产线引入全自动化生产线，可以实现车轴的批量生产和质量的稳定性。

高速动车组车轴的制造工艺与质量控制随着我国高铁网络的不断扩张和技术水平的提升，高速动车组车轴作为高铁运行的重要组成部分，其制造工艺和质量控制显得尤为重要。

本文将详细介绍高速动车组车轴的制造工艺以及质量控制的相关内容。

一、高速动车组车轴的制造工艺1. 材料选择和预处理高速动车组车轴的材料选择通常采用合适的碳素钢，并经过严格的化学成分和物理性能测试。

选定材料后，需进行热处理，以提高车轴的机械性能和耐疲劳性能。

2. 车轴锻造高速动车组车轴的制造常采用锻造工艺，通过加热和锻打，将钢坯锻造成车轴的原型。

锻造工艺需考虑到车轴在运行中承受的巨大载荷和振动力，确保车轴的强度和刚度。

3. 精确加工车轴的锻造完成后，需要进行精确加工。

其中包括车轴的外部和内部形状加工，如车轮座的加工和轴承座的加工等。

精确加工要求高度精密，以确保车轴在装配后具有良好的互换性和可靠的运行。

4. 热处理车轴的热处理是车轴制造工艺中非常重要的一个环节。

通过适当的热处理工艺，可以改善车轴的组织结构，提高其机械性能和耐疲劳性能。

常用的热处理工艺包括淬火和回火等。

5. 表面处理为了提高车轴的耐腐蚀性和表面硬度，常常需要对车轴进行表面处理。

常用的表面处理方法包括镀铬和磨削等。

表面处理工艺的合理选择可以提高车轴的使用寿命和运行稳定性。

6. 检测和测试车轴制造工艺中的最后一个环节是检测和测试。

通过各种无损检测和物理测试，可以检查车轴的质量和性能是否符合要求。

常用的检测方法包括超声波检测、磁粉检测和硬度测试等。

二、高速动车组车轴的质量控制1. 严格的质量管理体系高速动车组车轴的质量控制需要建立严格的质量管理体系。

从原材料进厂到成品出厂的每一个环节都需要有相应的质量控制措施和监督。

通过建立合理的质量管理体系，可以确保车轴制造过程中的每个环节都能得到有效的控制和管理。

2. 合理的工艺参数控制高速动车组车轴的质量控制需要对生产过程中的各项工艺参数进行合理的控制。

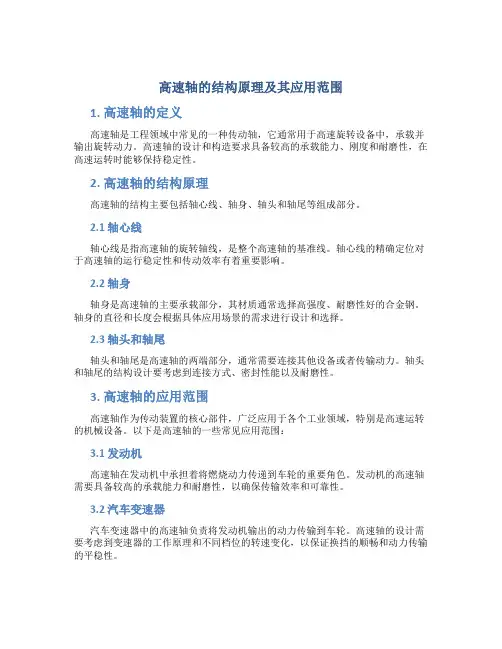

高速轴的结构原理及其应用范围1. 高速轴的定义高速轴是工程领域中常见的一种传动轴，它通常用于高速旋转设备中，承载并输出旋转动力。

高速轴的设计和构造要求具备较高的承载能力、刚度和耐磨性，在高速运转时能够保持稳定性。

2. 高速轴的结构原理高速轴的结构主要包括轴心线、轴身、轴头和轴尾等组成部分。

2.1 轴心线轴心线是指高速轴的旋转轴线，是整个高速轴的基准线。

轴心线的精确定位对于高速轴的运行稳定性和传动效率有着重要影响。

2.2 轴身轴身是高速轴的主要承载部分，其材质通常选择高强度、耐磨性好的合金钢。

轴身的直径和长度会根据具体应用场景的需求进行设计和选择。

2.3 轴头和轴尾轴头和轴尾是高速轴的两端部分，通常需要连接其他设备或者传输动力。

轴头和轴尾的结构设计要考虑到连接方式、密封性能以及耐磨性。

3. 高速轴的应用范围高速轴作为传动装置的核心部件，广泛应用于各个工业领域，特别是高速运转的机械设备。

以下是高速轴的一些常见应用范围：3.1 发动机高速轴在发动机中承担着将燃烧动力传递到车轮的重要角色。

发动机的高速轴需要具备较高的承载能力和耐磨性，以确保传输效率和可靠性。

3.2 汽车变速器汽车变速器中的高速轴负责将发动机输出的动力传输到车轮。

高速轴的设计需要考虑到变速器的工作原理和不同档位的转速变化，以保证换挡的顺畅和动力传输的平稳性。

3.3 风力发电机在风力发电机中，高速轴将风力转化为机械能。

高速轴的结构需要能够承受风载荷和高速旋转带来的惯性力，确保整个发电系统的稳定性和效率。

3.4 工业泵工业泵中的高速轴负责传递电动机或者发动机的能量，实现液体的输送。

高速轴的结构需要满足高速运转的要求，并且具备耐腐蚀、耐磨性能。

3.5 飞机发动机高速轴在飞机发动机中发挥着至关重要的作用，承载着巨大的转速和转矩。

高速轴的设计需要满足航空领域的严格要求，以确保飞机发动机的安全性和可靠性。

4. 总结高速轴作为一种重要的传动装置，在各个工业领域都有着广泛的应用。

车轴知识车轴是机车车辆承受动载荷的关键零件，受力状态复杂，它主要承受弯曲载荷、扭转载荷或弯扭复合载荷，并可能受到一定冲击。

所以，轴在工作中可因疲劳、弯曲、扭转或拉伸应力而断裂，但疲劳断裂是轴的普遍断裂形式。

因此，对车轴钢材而言，主要是保证其良好的强度，特别是弯扭复合疲劳强度及韧性。

为了防止其轴颈部位的迅速磨损，还应具备一定的表面硬度。

车轴的强度、韧性等性能要求须通过车轴钢材成分和热处理两方面来保证，与此同时，对钢材的冶金质量、淬透性要求等还须提出附加要求。

以下仅就高速铁路用车轴材质的优化选择加以论述。

车轴钢材成分车轴钢材成分对性能的保证包括两方面涵义，一方面指合金化问题，另方面指含碳量高低的选择。

车轴钢材的含碳量“碳”是钢中必不可少的元素，也是影响钢材性能的重要元素。

然而加碳虽然强化作用很高，但却显著降低韧性。

轴类零件一般选择中碳钢。

为了提高铁路行车安全性，应降低车轴钢的含碳量，在降碳的同时，可通过微合金化及热处理来提高车轴强度。

40～45钢车轴使用历史悠久，是国际上使用较多的钢种。

由于其强度偏低，耐磨性差，疲劳裂纹萌生门槛值较低，使用寿命较短。

但40～45钢韧脆转变温度低，加工性能好，成本低，如果能采用先进的冶炼、锻造技术和热处理工艺，在保持韧性前提下提高强度，其裂纹率很可能有所下降，使用寿命将会相对延长。

长期以来，我国的机车车辆均采用优质碳素钢车轴，国外由于各国的国情不同，技术观点不同，选用的车轴材料不尽相同。

依据各国车轴标准不同，车轴材料一般分为两大类，即碳素钢车轴及合金钢车轴。

但都属于低碳钢范畴。

碳素钢车轴钢材的含碳量一般选择0.30～0.45%，加入合金元素，可适当降碳。

车轴钢材的合金元素依据车轴钢材的使用性能，要求车轴钢具有较高的强度和韧性，即良好的综合性能。

因此，车轴钢合金化的目的就是添加合金元素达到强韧化目的。

钢材的韧化，意味着不发生脆化。

依据一般的强化机构，除细晶强化外，一般均会发生脆化，即脆性转变温度上升的同时，韧性破断的冲击值和断裂韧性值下降。

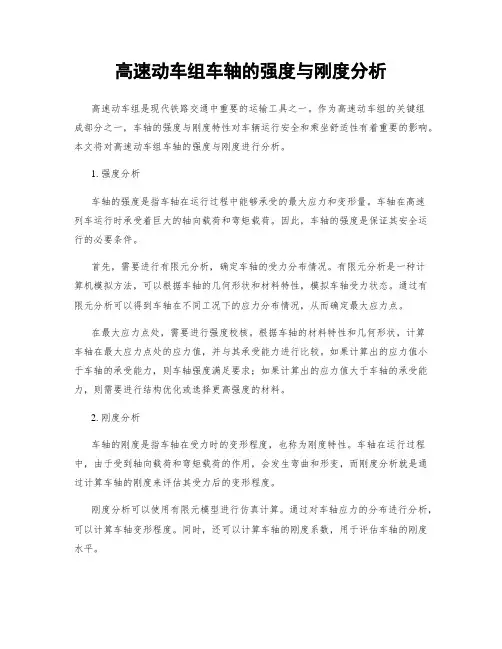

高速动车组车轴的强度与刚度分析高速动车组是现代铁路交通中重要的运输工具之一。

作为高速动车组的关键组成部分之一，车轴的强度与刚度特性对车辆运行安全和乘坐舒适性有着重要的影响。

本文将对高速动车组车轴的强度与刚度进行分析。

1. 强度分析车轴的强度是指车轴在运行过程中能够承受的最大应力和变形量。

车轴在高速列车运行时承受着巨大的轴向载荷和弯矩载荷。

因此，车轴的强度是保证其安全运行的必要条件。

首先，需要进行有限元分析，确定车轴的受力分布情况。

有限元分析是一种计算机模拟方法，可以根据车轴的几何形状和材料特性，模拟车轴受力状态。

通过有限元分析可以得到车轴在不同工况下的应力分布情况，从而确定最大应力点。

在最大应力点处，需要进行强度校核。

根据车轴的材料特性和几何形状，计算车轴在最大应力点处的应力值，并与其承受能力进行比较。

如果计算出的应力值小于车轴的承受能力，则车轴强度满足要求；如果计算出的应力值大于车轴的承受能力，则需要进行结构优化或选择更高强度的材料。

2. 刚度分析车轴的刚度是指车轴在受力时的变形程度，也称为刚度特性。

车轴在运行过程中，由于受到轴向载荷和弯矩载荷的作用，会发生弯曲和形变，而刚度分析就是通过计算车轴的刚度来评估其受力后的变形程度。

刚度分析可以使用有限元模型进行仿真计算。

通过对车轴应力的分布进行分析，可以计算车轴变形程度。

同时，还可以计算车轴的刚度系数，用于评估车轴的刚度水平。

在刚度分析中，需要考虑的因素包括材料的弹性模量、几何形状和车轴的支撑结构。

通过调整这些因素，可以有效地控制车轴的刚度，以满足高速动车组对刚度的要求。

3. 强度与刚度的综合分析强度与刚度是车轴的两个重要指标，需要进行综合分析。

在设计车轴时，需要在满足强度要求的前提下，使车轴的刚度尽可能大。

这可以通过选择合适的材料、进行结构优化和改变几何形状等方式来实现。

综合分析还包括对车轴与其他部件的匹配和协调。

在车轴与轮对接触面处，需要考虑到接触应力的分布和分担情况，以确保良好的接触性能和耐磨性。
