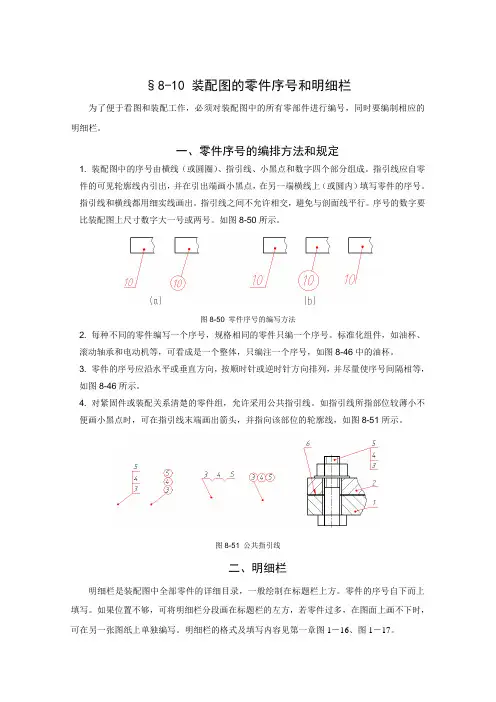

§8-10 装配图的零件序号和明细栏
为了便于看图和装配工作,必须对装配图中的所有零部件进行编号,同时要编制相应的明细栏。
一、零件序号的编排方法和规定
1. 装配图中的序号由横线(或圆圈)、指引线、小黑点和数字四个部分组成。
指引线应自零件的可见轮廓线内引出,并在引出端画小黑点,在另一端横线上(或圆内)填写零件的序号。
指引线和横线都用细实线画出。
指引线之间不允许相交,避免与剖面线平行。
序号的数字要比装配图上尺寸数字大一号或两号。
如图8-50所示。
图8-50 零件序号的编写方法
2. 每种不同的零件编写一个序号,规格相同的零件只编一个序号。
标准化组件,如油杯、滚动轴承和电动机等,可看成是一个整体,只编注一个序号,如图8-46中的油杯。
3. 零件的序号应沿水平或垂直方向,按顺时针或逆时针方向排列,并尽量使序号间隔相等,如图8-46所示。
4. 对紧固件或装配关系清楚的零件组,允许采用公共指引线。
如指引线所指部位较薄小不便画小黑点时,可在指引线末端画出箭头,并指向该部位的轮廓线,如图8-51所示。
图8-51 公共指引线
二、明细栏
明细栏是装配图中全部零件的详细目录,一般绘制在标题栏上方。
零件的序号自下而上填写。
如果位置不够,可将明细栏分段画在标题栏的左方,若零件过多,在图面上画不下时,可在另一张图纸上单独编写。
明细栏的格式及填写内容见第一章图1-16、图1-17。
第八章装配图8.1装配图的作用和内容装配图是表达机器或部件的图样,通常用来表达机器或部件的工作原理以及零、部件间的装配和连接关系,是机械设计和生产中的重要技术文件之一。
1、一组视图表达机器或部件的传动线路、工作原理、各组成零件的相对位置、装配关系、连接方式和主要零件的结构形状等。
2、必要的尺寸只需标注出表示机器或部件的性能、装配、检验和安装所必需的一些尺寸。
3、技术要求用数字符号或文字对机器或部件的性能、装配、检验、调整、验收以及使用方法等方面的要求进行说明。
4、零件序号、明细栏和标题栏装配图与零件图最明显的区别就是在装配图中对每个零件进行编号,并在标题栏上方按编号顺序绘制成零件明细栏。
8.2装配图的视图表达方法装配图和零件图一样都是机械图样,它们的共同点是都要表达出装配体或零件的内、外结构。
国家标准关于零件的各种表达方法和选择视图的原则,在表达部件时也适用。
但零件图与装配图又有区别。
零件图用来表达零件的结构、形状,而装配图主要表达机器或部件的工作原理、装配关系,因此装配图在表达方面有它的特殊性。
为了清晰而又简便地表达出部件的结构,机械制图国家标准对装配图提出了一些规定画法和特殊画法。
8.2.1装配图视图的选择1、主视图一般将装配体的工作位置作为选取主视图的位置,以最能反映装配体的装配关系、工作原理及结构、形状的方向作为画主视图的方向。
若装配体工作位置倾斜,应先放正,再进行绘图。
2、其它视图主视图未能表达清楚的装配关系,应根据需要配以其他基本视图或辅助视图,直至把工作原理、装配关系完全表达清楚。
可根据需要进行适当的剖视、断面,同时应照顾到图幅的布局。
8.2.2装配图上的规定画法1、接触面和非接触面2、剖面线的画法3、剖视图中不剖零件的画法8.2.3装配图上的特殊画法1、拆画画法和结合面剖切画法2、单独表达某个零件的方法3、假想画法8.2.4装配图上的简化画法1.对于装配图中若干相同的零、部件组,如螺栓连接等,可只详细地画出其中一组或几组,其余则只需用细点画线表示其位置即可,如图8-7中的螺钉连接。
【教学安排】第一结合滑动轴承案例介绍装配图的大体知识,包括装配图的作用、内容、装配结构的表达方式、常见装配工艺结构等,完成一张由零件图拼画装配图的作业,然后通过铣刀架和球阀介绍看装配图的方式,完成一张由装配图拆画的零件图,最后测绘一套部件的装配图和零件草图,等学习AutoCAD后,在运算机上依照草图绘制零件图。
第一讲装配图的大体知识1.知识要点(1)装配图的作用和内容(2)装配图的视图表达方式(3)装配工艺结构(4)装配图尺寸标注和技术要求(5)装配图上零件的序号和明细栏(6)机械上的常见装置2.教学方式本讲采纳电子挂图介绍装配图上的相关内容,可联系作业进行讲解,重点要把装配图和零件图的区别讲清楚,要和生产实际相结合。
结合作业介绍由零件图拼画装配图的方式和画图步骤。
3.课前预备预备几张以往同窗绘制的装配图、教具模型。
熟悉课件和电子挂图的内容。
4.本讲作业依照零件图画装配图(千斤顶或四通阀)。
5.教学内容装配图的作用和内容装配图的作用装配图是表达机械或部件的图样,通经常使用来表达机械或部件的工作原理及零件、部件间的装配关系,是机械设计和生产中的重要技术文件之一。
在产品设计中一样先依照产品的工作原理图画出装配草图,由装配草图整理成装配图,然后在依照装配图进行零件设计,并画出零件图。
在产品制造中装配图是制订装配工艺规程、进行装配和查验的技术依据。
在机械利用和维修时,也需要通过装配图来了解机械的工作原理和构造。
【案例1】滑动轴承图8-1至图8-6为滑动轴承装配图和部份零件的零件图,从装配图上能够了解到滑动轴承的装配关系和装配要求。
图8-1 滑动轴承【Flash/08-01 滑动轴承.swf】图8-2 滑动轴承装配图图8-3 轴承座轴测图【虚拟现实/08-02 轴承座.WRL】图8-4 轴承座零件图图8-5 轴承盖轴测图【虚拟现实/08-01 轴承盖.WRL】图8-6 轴承盖零件图装配图的内容一张完整的装配图必需具有以下内容:(1)一组视图画装配图时,要用一组视图、剖视图等表达出机械(或部件)的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。
§8-9 装配图的尺寸标注和技术要求
一、尺寸标注
装配图的作用不同于零件图,它不是用来制造零件的依据,所以在装配图中不需注出每个零件的全部尺寸,而只需标注出一些必要的尺寸,这些尺寸按其作用不同,可分为以下几类:
1.性能尺寸
性能尺寸是表示产品或部件的性能、规格的重要尺寸,是设计机器、了解和使用机器的重要参数。
如图8-46中的轴承直径∅50H7。
2.装配尺寸
装配尺寸包括零件间有配合关系的配合尺寸,表示零件间相对位置关系的尺寸和装配需要加工的尺寸。
如图8-46中的装配尺寸为∅60、90等。
3.安装尺寸 将机器安装在基础上或将部件装配在机器上所使用的尺寸,如图8-46中滑轮座的安装尺寸为180。
4.外形尺寸 机器或部件的外形轮廓尺寸,即总长、总宽和总高。
它是机器在包装、运输、安装和厂房设计所需要的尺寸。
如图8-46中的240、164、80。
5.其它重要尺寸 在设计中经过计算而确定的尺寸,主要零件的主要尺寸,如图8-46所示的滑动轴承上的中心高70。
以上几类尺寸,并不是在每张装配图上都要全部注出。
有时一个尺寸可能有几种含义,故对装配图的尺寸要作具体分析后再进行标注。
二、装配图中的技术要求
由于机器或部件的性能、用途各不相同,其技术要求也不相同,在确定装配图的技术要求时,应从以下三个方面考虑:
1.装配要求 指装配时的调整要求,装配过程中的注意事项以及装配后要达到的技术要求。
2.检验要求 指对机器或部件基本性能的检验、试验、验收方法的说明。
3.使用要求 对机器或部件的性能、维护、保养、使用注意事项的说明。
