矿石收音机的制作和原理矿石收音机收听广播最简单、最实惠的收音机就是矿石收音机，即使一点没有电学常识的人，也都可以自己动手来做。
它具备着不耗电力、声音清楚、费用俭省等优点，难怪初学无线电的人，开始就是先做矿石机，已学无线电的人，也常常对它恋恋不舍。
目前大家对半导体收音机很注意，说它体积小、耗费少、寿命长；其实矿石机就是半导体收音机，不过它只有半导体检波（检波的道理见后面），没有半导体放大罢了。
虽然有人认为矿石机有声音不响，不能收听远地电台的缺点，但究竟盖不过它的优点。
对于初学习制作的业余爱好者讲还是很有趣的东西。
这里打算谈谈矿石机的简单原理和安装方法，以及怎样可以得到比较优良的成绩。
矿石收音机里的“四大金刚”。
要安装矿石机，必须首先认识组成矿石机的元件和它们的符号，符号同元件的形状有相像。
并且数量也不多，很容易记住。
现在先来谈一谈四个主要元件——天线、地线、矿石和听筒，除此以外，以后安装比较复杂的矿石机。
要加添的元件并不多了。
一，天线的架设天线安装的例子如图1，图1上部是天线的符号。
天线是一根用多股细铜丝绞合起来的粗铜线；单根比较粗的铜线，或者有胶皮包着的电线（胶皮不必剥去），也可以用。
长度约20公尺，原则是尽可能长些，短了成绩要差。
天线两端用绝缘子的目的，是为着把天线跟竹竿隔开。
因为直接把天线缚在竹竿上，一到下雨或者天气潮湿，就会减低声音，甚至于收不到。
绝缘子是用瓷或玻璃做的，有各种形状，主要是有两个孔，用绳穿过一个孔缚在竹竿上，另一个孔就缚住天线。
认识了绝缘子的目的，那末如果有合适的代替物如装电灯线用的磁夹板等，都可以应用。
引入线可以比天线细些，最好用有包皮的电线，它跟天线连接的部分，双方的铜都要刮光亮，并且用锡焊牢。
引入线进屋不要迂回曲折，越直接越好，离开墙壁树木等物体至少要有0.3公尺；经过电灯线的地方，更应远离，以免碰线后引入线带电发生危险。
进屋的地方，斜套一个无底长瓶或瓷管，使雨水不会沿线漏入屋内（图2）。
图说：真正的矿石。
这是方铅矿与黄铁矿的共生天然矿石。
在一百年前就有人发现这两种矿石具有类似二极管的单向导通特性，于是将它制作成最早的二极管，就是矿石检波器。
现在就用它来制作矿石检波器。
图说：以简单的方式制作的矿石检波器。
找一个可以固定矿石的夹子，将一小块方铅矿夹在中间，另外以非常细的单心裸铜线轻轻接触在方铅矿上面(接触的力量要很小心的控制)，并且取代机器中原本二极管的位置，极性的部分可以不必在意(事实上这个电路中二极管无论接哪个方向都可以动作)，接着慢慢的调整裸铜线接触矿石的位置。
图说：以矿石代替二极管。
用矿石的声音如何呢？说真的，比二极管差多了。
而且接触矿石的铜线如果长时间接触在同一个位置，那么检波的能力会变差，此时就要重新调整位置，相当不方便，但是这却是最复古的矿石收音机了…..。
以实用的角度来看，还是装上二极管吧！当然，如果您觉得这个收音机的音量不足或是手边没有符合需求的耳机的话，也可以将收音机的输出端接往扩大机。
直接输入后级如果还是不理想，就试着加入前级，总之，只要有适当的放大电路，这个收音机会更实用。
不过它的频率选择性很差，在选择频道时，很容易一次混入好几个电台的声音，这是此选频电路最大的缺点。
这种收音机发明至今已经一百年了。
在这一个世纪中，这个电路曾经为战乱以及贫穷的人们带来新知以及一点点的娱乐—因为它的材料容易取得，成本极低，而且不用电池。
它曾经是中学生的实习作业，但是在今天它恐怕只能在一些通讯系统的课本中出现了。
时代在进步，电子电路技术进步更是迅速。
在DZ这个讨论着无数现代音响技术的地方，我们回头看看这个最初被视为”音响器材”的简单机器……想想看，自己接触音响技术，所追求的是甚么呢？好吧，夜深了，关掉机器睡觉去吧。
矿石收音机是没有电源开关的，希望它停止的时候，只要拔掉天线就好了。
图说：”一世纪的隔阂”—矿石收音机 VS. 具有收音机功\能的MP3随身碟)。
实验矿石收音机参数：中波波段。
作者：

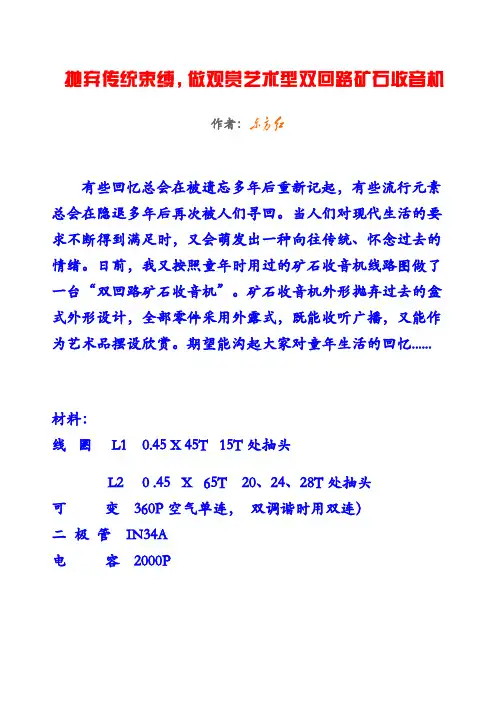

有些回忆总会在被遗忘多年后重新记起，有些流行元素总会在隐退多年后再次被人们寻回。
当人们对现代生活的要求不断得到满足时，又会萌发出一种向往传统、怀念过去的情绪。
日前，我又按照童年时用过的矿石收音机线路图做了一台“双回路矿石收音机”。
矿石收音机外形抛弃过去的盒式外形设计，全部零件采用外露式，既能收听广播，又能作为艺术品摆设欣赏。
期望能沟起大家对童年生活的回忆......
材料：
线圈 L1 0.45 X 45T 15T处抽头
L2 0 .45 X 65T 20、24、28T处抽头
可变360P空气单连，双调谐时用双连）
二极管IN34A
电容2000P。
自制矿石收音机方法
自制矿石收音机的方法如下：
材料：
1. 矿石（理想情况下，应选择一块含有矿物质的石头）
2. 導線（兩條）
3. 剪刀
4. 磁石
5. 一块小型电容电阻板
6. 一块小型影片屏
7. 一块麦克风
8. 耳机插口（3.5毫米）
步骤：
1. 使用剪刀剪开一段導線，使之有足够长度可连接矿石和电阻板。
2. 将一个导线的一端连接到矿石的一侧。
3. 使用剪刀剪开另一段导线，使之有足够长度连接磁石和麦克风。
4. 将另一个导线的一端连接到磁石的一侧。
5. 将电阻板连接到磁石的另一侧。
6. 将影片屏和麦克风连接在一起。
7. 将麦克风连接到电阻板。
8. 在电阻板上找到耳机插口，将插口插入其中。
完成以上步骤后，您的自制矿石收音机就制作完成了。
可以通过将耳机插口连接到音频源（如手机或收音机），然后使用耳机就可以听到收音机接收到的信号了。
请注意，由于自制设备的限制，可能会有一些信号干扰，收到的信号可能不太清晰。
diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。
伸缩匝间距使调节范围符合调频波段。
电路使用高阻耳机。
当然，也可以加一级放大，然后使用普通的耳机。
自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。
L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。
由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。
VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。
VT1作为混频器时，则为共发射极电路。
VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。

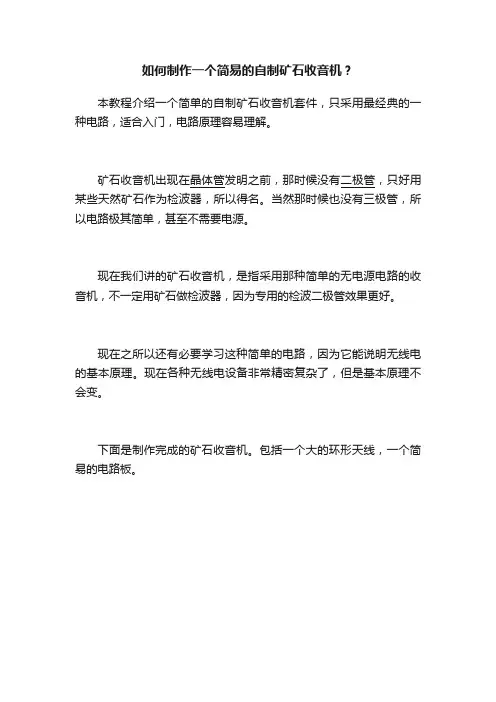

如何制作一个简易的自制矿石收音机？
本教程介绍一个简单的自制矿石收音机套件，只采用最经典的一种电路，适合入门，电路原理容易理解。
矿石收音机出现在晶体管发明之前，那时候没有二极管，只好用某些天然矿石作为检波器，所以得名。
当然那时候也没有三极管，所以电路极其简单，甚至不需要电源。
现在我们讲的矿石收音机，是指采用那种简单的无电源电路的收音机，不一定用矿石做检波器，因为专用的检波二极管效果更好。
现在之所以还有必要学习这种简单的电路，因为它能说明无线电的基本原理。
现在各种无线电设备非常精密复杂了，但是基本原理不会变。
下面是制作完成的矿石收音机。
包括一个大的环形天线，一个简易的电路板。
套件内容包括：
30米长的导线、电路板、电子元件包。
下图是制作完成后的电路板，可以看到非常简单，只有可变电容、检波二极管、滤波电容、小变压器几个元件。
后面我们会详细说明这几个元件的功能。
电路原理：
学会矿石收音机的原理，也就学会了无线电接收的基本原理。
下面是电路原理图。
整个电路一共也没有几个元件，但是可以分成3个部分来讲解。
1、无线电波的接收
请看上面的原理图。
天线就是一个环形线圈，线圈的物理量是电感（L），单位是亨利（H）。
可变电容是容量能够变化的电容，物理量是（C），单位是法拉（F）。
空气当中有电磁波的时候，电磁波的磁场穿过线圈，而且不断变化，就会在线圈中感应出信号。
电感和电容一起构成（LC）谐振电路，能够选择感应信号的频率，只有某一特定频率的无线电波才会。
的，它也具有这种“单向导电特性”。
因此，也可以用它来代替矿石完成检波工作。

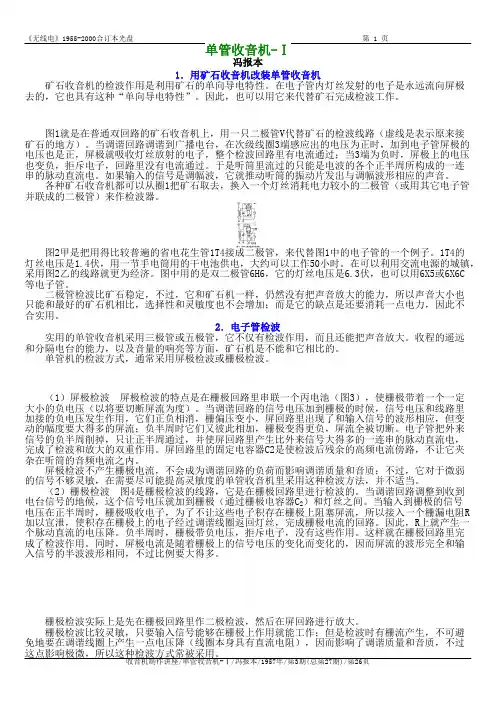

图1就是在普通双回路的矿石收音机上，用一只二极管V代替矿石的检波线路（虚线是表示原来接石的地方）。
当调谐回路调谐到广播电台，在次级线圈3端感应出的电压为正时，加到电子管屏极的压也是正，屏极就吸收灯丝放射的电子，整个检波回路里有电流通过；当3端为负时，屏极上的电压变负，拒斥电子，回路里没有电流通过。
于是听筒里流过的只能是电波的各个正半周所构成的一连的脉动直流电。
如果输入的信号是调幅波，它就推动听筒的振动片发出与调幅波形相应的声音。
各种矿石收音机都可以从圈1把矿石取去，换入一个灯丝消耗电力较小的二极管（或用其它电子管 图2甲是把用得比较普遍的省电花生管1T4接成二极管，来代替图1中的电子管的一个例子。
1T4的丝电压是1.4伏，用一节手电筒用的干电池供电，大约可以工作50小时。
在可以利用交流电源的城镇，用图2乙的线路就更为经济。
图中用的是双二极管6H6，它的灯丝电压是6.3伏，也可以用6X5或6X6C二极管检波比矿石稳定，不过，它和矿石机一样，仍然没有把声音放大的能力，所以声音大小也能和最好的矿石机相比，选择性和灵敏度也不会增加；而是它的缺点是还要消耗一点电力，因此不．电子管检波实用的单管收音机采用三极管或五极管，它不仅有检波作用，而且还能把声音放大。
收程的遥远分隔电台的能力，以及音量的响亮等方面，矿石机是不能和它相比的。
单管机的检波方式，通常采用屏极检波或栅极检波。
（1）屏极检波 屏极检波的特点是在栅极回路里串联一个丙电池（图3），使栅极带着一个一定小的负电压（以将要切断屏流为度）。
当调谐回路的信号电压加到栅极的时候，信号电压和线路里接的负电压发生作用，它们正负相消，栅偏压变小，屏回路里出现了和输入信号的波形相应，但变的幅度要大得多的屏流；负半周时它们又彼此相加，栅极变得更负，屏流全被切断。
电子管把外来号的负半周削掉，只让正半周通过，并使屏回路里产生比外来信号大得多的一连串的脉动直流电，成了检波和放大的双重作用。
如何制作一个简易的自制矿石收音机？本教程介绍一个简单的自制矿石收音机套件，只采用最经典的一种电路，适合入门，电路原理容易理解。
矿石收音机出现在晶体管发明之前，那时候没有二极管，只好用某些天然矿石作为检波器，所以得名。
当然那时候也没有三极管，所以电路极其简单，甚至不需要电源。
现在我们讲的矿石收音机，是指采用那种简单的无电源电路的收音机，不一定用矿石做检波器，因为专用的检波二极管效果更好。
现在之所以还有必要学习这种简单的电路，因为它能说明无线电的基本原理。
现在各种无线电设备非常精密复杂了，但是基本原理不会变。
下面是制作完成的矿石收音机。
包括一个大的环形天线，一个简易的电路板。
套件内容包括：30米长的导线、电路板、电子元件包。
下图是制作完成后的电路板，可以看到非常简单，只有可变电容、检波二极管、滤波电容、小变压器几个元件。
后面我们会详细说明这几个元件的功能。
电路原理：学会矿石收音机的原理，也就学会了无线电接收的基本原理。
下面是电路原理图。
整个电路一共也没有几个元件，但是可以分成3个部分来讲解。
1、无线电波的接收请看上面的原理图。
天线就是一个环形线圈，线圈的物理量是电感（L），单位是亨利（H）。
可变电容是容量能够变化的电容，物理量是（C），单位是法拉（F）。
空气当中有电磁波的时候，电磁波的磁场穿过线圈，而且不断变化，就会在线圈中感应出信号。
电感和电容一起构成（LC）谐振电路，能够选择感应信号的频率，只有某一特定频率的无线电波才会被接收。
2、无线电波的解调接收到的电波是被音频信号调制过的高频信号，请看上面电路原理图里无线电信号的示意图，其中音频信号包络线是上下对称的，正负信号正好相互抵消。
二极管的特性是单向导电，经过二极管之后，无线电信号只剩下一半了，不会相互抵消，这个过程就叫做检波。
电容的特性是对高频信号相当于短路，因此高频信号被滤掉，只剩下音频信号，也就是我们需要的信号。
这整个过程就是无线电波的解调。

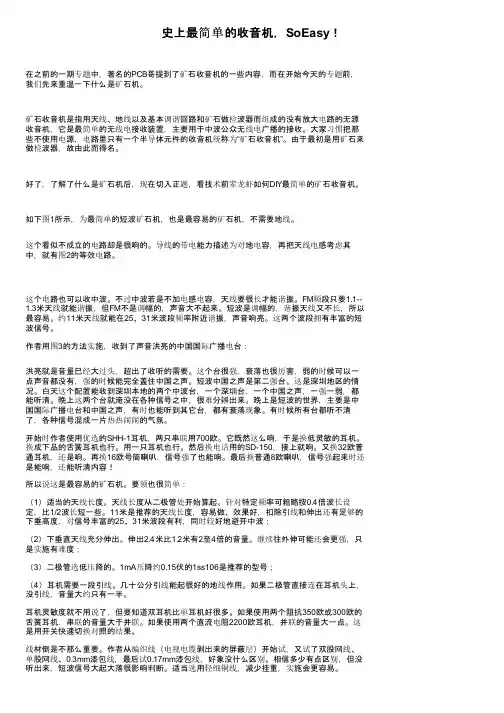

史上最简单的收音机，SoEasy！在之前的一期专题中，著名的PCB哥提到了矿石收音机的一些内容，而在开始今天的专题前，我们先来重温一下什么是矿石机。
矿石收音机是指用天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机，它是最简单的无线电接收装置，主要用于中波公众无线电广播的接收。
大家习惯把那些不使用电源，电路里只有一个半导体元件的收音机统称为“矿石收音机”。
由于最初是用矿石来做检波器，故由此而得名。
好了，了解了什么是矿石机后，现在切入正题，看技术前辈龙虾如何DIY最简单的矿石收音机。
如下图1所示，为最简单的短波矿石机，也是最容易的矿石机，不需要地线。
这个看似不成立的电路却是很响的。
导线的带电能力描述为对地电容，再把天线电感考虑其中，就有图2的等效电路。
这个电路也可以收中波。
不过中波若是不加电感电容，天线要很长才能谐振。
FM频段只要1.1--1.3米天线就能谐振，但FM不是调幅的，声音大不起来。
短波是调幅的，谐振天线又不长，所以最容易。
约11米天线就能在25、31米波段频率附近谐振，声音响亮。
这两个波段拥有丰富的短波信号。
作者用图3的方法实施，收到了声音洪亮的中国国际广播电台：洪亮就是音量已经大过头，超出了收听的需要。
这个台很强，衰落也很厉害，弱的时候可以一点声音都没有，强的时候能完全盖住中国之声。
短波中国之声是第二强台。
这是深圳地区的情况。
白天这个配置能收到深圳本地的两个中波台，一个深圳台，一个中国之声，一强一弱，都能听清。
晚上这两个台就淹没在各种信号之中，很难分辨出来。
晚上是短波的世界，主要是中国国际广播电台和中国之声，有时也能听到其它台，都有衰落现象。
有时候所有台都听不清了，各种信号混成一片热热闹闹的气氛。
开始时作者使用优选的SHH-1耳机，两只串联用700欧。
它既然这么响，于是换低灵敏的耳机。
换成下品的舌簧耳机也行。
用一只耳机也行。
然后换电话用的SD-150，接上就响。

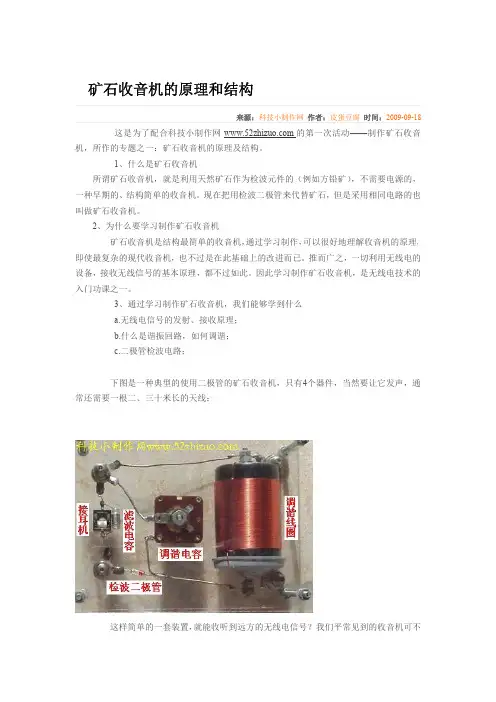

矿石收音机的原理和结构来源：科技小制作网作者：皮蛋豆腐时间：2009-09-18这是为了配合科技小制作网的第一次活动——制作矿石收音机，所作的专题之一：矿石收音机的原理及结构。
1、什么是矿石收音机所谓矿石收音机，就是利用天然矿石作为检波元件的（例如方铅矿），不需要电源的，一种早期的、结构简单的收音机。
现在把用检波二极管来代替矿石，但是采用相同电路的也叫做矿石收音机。
2、为什么要学习制作矿石收音机矿石收音机是结构最简单的收音机，通过学习制作，可以很好地理解收音机的原理，即使最复杂的现代收音机，也不过是在此基础上的改进而已。
推而广之，一切利用无线电的设备，接收无线信号的基本原理，都不过如此。
因此学习制作矿石收音机，是无线电技术的入门功课之一。
3、通过学习制作矿石收音机，我们能够学到什么a.无线电信号的发射、接收原理；b.什么是谐振回路，如何调谐；c.二极管检波电路；下图是一种典型的使用二极管的矿石收音机，只有4个器件，当然要让它发声，通常还需要一根二、三十米长的天线：这样简单的一套装置，就能收听到远方的无线电信号？我们平常见到的收音机可不是这样的啊！如果您还有所怀疑，且听我们从无线电信号的基本原理讲起，最终让大家彻底理解矿石收音机是如何工作的。
1、什么是无线电波在中学学习过电磁学，就会知道竖直导体棒如果通过电流，周围就会环绕着磁场，如果通过导体的电流是周期性变化的，那么环绕它的磁场也会相应地发生周期性的变化。
如下图所示，如果电流变化的频率足够高，就会在空气中发生连锁反应，这个变化的磁场感生出另外一个变化的电场，而变化的电场又感生出另外一个变化的磁场……循环往复，我们说形成了电磁波，在特定的频率内，我们叫这根导体棒发射出了无线电波。
2、如何接收无线电波我们以矿石收音机常用的中波无线电为例，发射天线是一个几十米高的铁塔，可以看成是一根巨大的竖直导体棒。
根据上面的描述，我们知道它产生的电场方向是上下的，磁场方向与电场垂直，是水平的。
矿石收音机制作详解无线电通讯发明至今已经有一世纪的历史了，它在人类文明进步中，扮演着相当重要的角色。
藉由通讯技术的发达，一切知识的传播不再有障碍，使得科技进步一日千里。
在今天，无论是出门人手一支的行动电话或是越来越流行的无线网络及蓝芽接口(Blue Tooth)都是无线通讯的应用范围。
其中，最早融入人们生活中的无线电技术，应该就属于收音机广播了。
收音机，这个古早以前被视为"有钱人的象征"的"高科技产品"，到现在已经是超级平民化的东西了(甚至有公司行号大量制作印有自己品牌的迷你收音机作为具有广告效果的礼品)。
本装机报告所讲解的就是一台最简单的收音机。
当然，这个机器并非DZ的套件，其破烂的音质更与Hi-End音响没有任何关联，纯粹是好玩而已，如果您追求的是完美的音响系统，那么不妨可以略过这篇吧。
超级简单的电路架构小弟我喜欢听收音机广播，晚上睡不着觉，就喜欢拿出放在床边的迷你收音机来听，有时听听警广DJ那流畅到惊人的路况报导，有时候听听中广新闻网午夜的广播剧，或是转到非常具有乡土味的"健康食品介绍节目"，听听DJ用非常有趣的台语介绍着产品或是和听众聊天....收音机就这么陪伴着我度过无数个漫长的夜晚。
自从开始接触音响DIY以后，任何与音响有关的机器都想要自己动手来装一下，当然，收音机也不例外，于是我跑了几趟图书馆，逛了一些网站，决定来装一台简单的收音机玩玩！图说：没错，就是这么简单！您一定开始怀疑了..收音机的电路有这样简单吗？所以说才是最简单的收音机啊！这机器最特别的一点就是它根本不需要供应电源！看到这个电路，相信或许\勾起一些火腿老前辈们的回忆吧.....。
这个电路在20世纪初就被发明，当时人们发现了一些天然矿石具有单向导通的特性，于是就制作为最早的二极管，利用这样的二极管，制成了最早期的收音机，于是就命名为矿石收音机(Crystal Radio或是缩写为X’tal Radio)。
物理：制作一台不插电的矿石收音机作者：来源：《课堂内外(初中版)》2019年第04期制作不插电收音机像一种神秘仪式推特上有个很火的段子：7岁的孩子：你有播客电台吗？我：你难道知道什么是电台吗？7岁的孩子：不就是那个自言自语却没有人听的地方嘛。
她完全了解什么是电台。
随着技术进步，不知道什么时候开始，收音机成为一种过时的、落伍的获取信息的方式。
只有在车上，还可以感受到车载收音机的存在。
除外，就是我们熟悉的APP，喜马拉雅FM、荔枝FM。
虽然越来越多人不熟悉收音机这种东西，但依稀可以从电台节目里感受到，那是一个文艺的释放感情的平台。
其实，在影像媒体昂贵的时代，无线电台是最有效的通信手段，起初它的流行丝毫不亚于今天的苹果手机。
收音机被推广还要得益于第一次世界大战。
我们现在还能在电影电视里看到情报人员通过电台传递秘密情报，那时候用的已经是电子管收音机了。
在更早之前呢’20世纪初，一个叫格林里夫·匹克卡德的人，制作了世界上第一台矿石收音机，不需要电源就能收音。
当他捣鼓出第一台矿石收音机，好像打开了另一个世界，随时可以捕捉漫天飞舞的电磁信号，看看里面是不是藏着什么有趣的信息。
了解格林里夫制作的收音机前，我们先看看收音机的组成部分：接收信号的天线、选择频段的调解器、处理信号的检波器和滤波器，以及播出声音的放大器和喇叭。
作为最早的商用收音机，矿石收音机结构简单容易复制。
由于不插电带未的原声错觉以及古典的风格，它现在仍然是怀旧爱好者热衷于研究和改进的设备之一。
用简单的方式捕捉天空中的秘密安装一台不需要电源的矿石收音机其实非常简单，你只需要去五金店买一个铜天线线圈、一个可变电容器，一个可变电感器、一个滤波电容、一个检波矿石（锗矿石，也可以用晶体二极管），以及一个2000欧姆以上的高阻耳机，把它们连起来就大功告成了。
不过天线的制作令人绝望，因为耗时耗力且体积巨大。
想要获得一个接收信号良好的天线，我们需要制作一个螺旋线圈，并且线圈越大越好。
有关无源收音机矿石收音机发展及电路图集分享到：本文章讲述了有关无源收音机矿石收音机发展及电路图集.无电源收音机不是不消耗电能，而是不需配备电源。
它工作消耗的电能也来源于天线，天线的优劣决定了接收效果。
良好的室外天线，采用铜或铜绞线，从强度考虑直径应大于4mm，高出屋顶10米，倒L时水平长度20米，二端用瓷绝缘子，引下线和墙窗有良好绝缘，本地台功率强，距离近时天线可以简化，同时也要有良好的地线，导线要粗，接地电阻要小，深埋达到冬天冻土层以下。
所有导线的接头最好锡焊。
类似的无电源收音机，还有采用地电池的，就是用铁铜或铝铜，锌炭电极，相距10厘米埋入地下，引线也用同种金属，如果做得好，测得的空载电压大于1.8V。
无源收音机所用元器件为了尽量减少损耗，应该有所选择。
用于绕制线圈的铜线要尽量用粗线（或多股合线）；各种支持物骨架使用有机玻璃；电容要用高频瓷片；电解用钽质；耳机用高阻抗式；可变电容用空气式；凡是二极管均用锗 2AP3、2AP9；三极管选用PNP高频管3AG14或3AG80E等。
制作工艺的要点是使用环氧或有机玻璃安装板，连线争取尽量短和粗，必须锡焊等，下面用具体的电路来展示无电源收音机的发展轨迹。
1、最简单的不调谐检波式，形同矿石收音机，只是用二极管代替了矿石。
2、抽动磁棒来改变线圈电感量以调谐电台。
天线对地的分布电容等效为谐振电容。
3、用选择开关改变线圈抽头的办法和天线分布电容组成谐振回路来调谐电台，电容C是高频旁路电容。
4、使用可变电容调谐，更均匀细致，天线和检波的抽头使回路达到匹配。
5、天线和检波同时用选择开关，可达到最佳匹配。
6、双回路调谐电路，使选择性大为提高。
7、单调谐双回路电路，磁性天线耦合。
8、短磁棒耦合，两根分别调节，省去可变电容，K接1时互感耦合，接2时直接耦合。
9、双回路，调谐回路在L2。
10、三回路式，选择性最佳，L1、L2绕在同一筒上，L3另筒绕制。
11、天线中串有并联谐振滤波，抑制串台。
矿石机用双回路天线线圈制作方法刚绕制好一只双回路线圈，为防止受潮用石蜡煮过，调谐线圈L2有多个抽头。
收听效果怎样，准备装机检测。
调谐线圈L2有5个抽头，两只线圈用石蜡煮过。
装配的单回路矿机用另一只活动矿石检波，音量还可以。
单回路矿石收音机：活动矿石检波。
多抽头天线线圈用分线器调节，磁棒可在线圈中滑动改变电感量。
采用L、C双调谐电路能提高矿石收音机灵敏度和选择性。
两只线圈是独立的。
L1天、地线回路线圈(可以叫做原线圈)，L2在电路中与可变电容器构成调谐回路(也可以叫做副线圈)。
收音机磁棒天线的绕制初次级圈数比是如何计算的呢？初级的谐振绕组由本身的损耗和空载的Q值可以计算出谐振时的阻抗，这个阻抗是远远大于晶体管的输入阻抗的，所以通过变压器进行阻抗变换，空载谐振阻抗与晶体管输入阻抗的比，再开方，就是线圈圈数比，比值为理论值时，输入回路阻抗与晶体管输入阻抗匹配，晶体管可以得到天线上信号的最大输入功率。
一般磁棒天线谐振阻抗也就是几百K，晶体管输入阻抗为几K，差100倍左右，开方后就是10左右，所以N1:N2一般取10:1而电子管机器和场效应管机器由于是电压器件，不需要功率输入，因此就不需要阻抗匹配，直接接入谐振回路就可以了。
回复：一般10：1，因为三极管是电流驱动的，线圈内阻不能太大。
初次级线圈比与选择性和灵敏度有关，次级圈数少选择性好，次级圈数多阻抗匹配好灵敏度高，但选择性变差。
636为单管机，为了尽量提高灵敏度，所以次级线圈绕的比较多。
从圆磁棒换成扁磁棒应该如何换算？磁棒长度的影响有多大？圆磁棒换成扁磁棒需要重新计算线圈,这个没有固定公式,要根据所使用的磁棒外型规格判断,原则上讲,磁棒越长,电感量越大.磁棒的长度与截面积的比决定线圈的Q值,一般来讲这个比越大Q值越高,当然不能无限大,这个比值越大同时磁棒带来的损耗越大Q值反而会下降,一般情况下长度在200mm以内越长越好回复：圆到扁圈数可能要增加点，因为扁的长度一般比较短，单一长度变化一点扁磁棒与圆磁棒的换算公式如下：d为圆磁棒直径，D和H为扁磁棒的宽和高,已知宽与高可以算出相当于圆磁棒的直径。
让矿⽯收⾳机摆脱天地线---⼤环谐振回路简介：１、⼀直想做⼤环谐振回路矿⽯机，但有个简单问题困扰着我，这个问题是：很难通过计算获得准确⼤环谐振线圈电感值，就是说⽆法在制作前计算出准确获得频率覆盖范围。
⼤环谐振线圈做完后⼜不容易修改匝数，这样使得我⼀直⽆法动⼿实施。
中国电⼦DIY之家“收⾳机DIY板块”版主龙虾⼀句话提⽰了我 --- “⼤环电感不够可以再串联⼀个线圈”。
让我恍然⼤悟，问题解决了。
２、如何让矿⽯收⾳机⾳量获得进⼀步提⾼，这⼀点我采纳了矿⽯收⾳机“矿⽯机技术区”板块版主qg2007实验结论（原⽂：/thread-426077-1-4.html）--- 加续流⼆极管，这样在矿⽯收⾳机上使⽤了两只检波⼆极管Bat85。
亲⾃试验结果告诉了我，的确⾳量获得了进⼀步提升。
３、两只阻抗为350欧SHH-1⽿机串连⽤于矿⽯收⾳机，阻抗显得有些低。
加阻抗匹配变压器很有必要，实验结果：加阻抗匹配变压器⾳量获得⾮常明显提升！阻抗匹配变压器绕制参数在“电路图”中加以介绍。
初级绕组线径为0.06mm，次级绕组线径为0.15mm、0.1mm。
４、兼做中波天线。
由于天线直径⽐较⼤（图中标出⼤环线圈尺⼨），效果应该⽐德⽣AN-100/200中波天线（我⼿中没有德⽣AN-100/200中波天线，⽆法⽐较）好。
刻度盘使得很容易通过旋转可变电容找到最佳谐振点。
实际测试：兼做中波天线，对于弱台效果⾮常明显，寻找最佳谐振点很容易。
５、如果采⽤多股李兹线，效果肯定会更好，⽽且也很容绕制出平整规矩的⼤环线圈，使得外观更漂亮，多股李兹线价格⽐较⾼还是让我放弃了。
我使⽤的是0.81mm的漆包线。
为了使10×10mm⽊⽅强度不发⽣变化，没采⽤开槽⽅案，使⽤钻孔穿绕⽅式，这样做势必给绕制带来点⿇烦。
６、矿⽯收⾳机不需要任何电源供电，不⽤天地线便可收听。
放在家⾥窗台上，能收到6个中波电台。
７、作为⼯艺品摆在家⾥，古典与现代风格的结合，显得很时尚，很容易抓住客⼈的视觉，让客⼈感到特新奇。
超级简单的矿石收音机•矿石收音机最初是采用具有单向导电性的矿石作为检波器，比如硫化铁等，另加一个高阻耳机在不需要使用电源的条件下就能收听到调幅广播，因此称为矿石收音机；•后来人们发明了晶体二极管取代了矿石检波，仍然不需要电源就能收听信号，习惯上继续称之为矿石收音机，因此广义的讲凡是不用电源的收音机就是矿石收音机。
•随着技术的发展，高性能的检波二极管、高阻耳机、阻抗变压器的出现进一步提高了矿机的接收效果；•今天介绍两款非常简单的矿石收音机，让我们感受无线电的乐趣，从中学习有关无线电的基础知识。
图一矿石收音机器材•最简单矿石收音机电路之一:•选择开关打至KA的时候，通过高阻耳机可以听到声音，打至KB 的时候能够看到微安表发生偏转，电流约几个微安；不同时并联在一起的目的是为了减轻负载；•器材：天线、地线、高阻耳机、微安表、高效检波二极管；•天线是架在五楼楼顶的铜导线，地线是埋在地下的铜导线，天线、地线的线径均是1mm，地线入地0.5m以上；天线在楼顶水平吊挂15m；晚上的话搭在室外的五六米长的导线也可以接收到信号，地线接在暖气片上。
•该装置能听到杂乱无章的声音，有时候声音比较清晰能辨别说话内容，那是属于一个电台的广播，有时候多个电台的声音混杂在一起，有汉语有英语等；•该装置没有选台功能，因为其没有LC振荡回路进行选頻；•工作原理：天空中传播的调幅电磁波，感应到天线上，与地形成回路（天线与地之间还有一个对地电容），高频电流通过二极管时，正向能够通过，反向电流通过耳机或微安表，这样就将信号的一半检波出来。
而这其中包含有音频信号，推动耳机发声和微安表摆动；检波二极管使用1SS106的原因是导通电压极低，使用频率较高，检波效果较好，性能要优于2AP9，通过试验可以证实，在同样条件下，前者检出的音频信号为后者的2-3倍；耳机为高阻耳机，阻抗800欧姆，这样从检波电路中取用的电流较小，试验表明在信号较强时，普通耳机也能够听到声音；图二矿石收音机电路图一•推挽式矿石收音机电路之二：这种电路的特点是两个检波二极管反向连接，组成了推挽电路，这样调幅信号的正半周和负半周均能通过负载，声音更高，微安表摆动幅度更大。
本文从荷兰 Dick kleijer 先生的网站里翻译（http://www.crystal-radio.eu/index.html）原文在这个网页：http://www.crystal-radio.eu/engev.htm怎样制作高灵敏度的矿石收音机这篇文章介绍一些设计高灵敏度矿石收音机的资料。
电路图之一这是我们设计使弱信号得到最高灵敏度的矿石机原理图。
它可以是双回路收音机的检波电路，也可以是环形天线的收音机。
图中的 Rp 代表在线圈 L 和可变电容器 C1 里面的损失电路图之二如果天线通过一个匹配网络（在这个例子里是 C2）连接到 LC 电路，将会降低电路的品质因数 Q 。
当与天线达到最佳匹配的时候，Q 值将会是 L 和 C1 无负载 Q 的一半。
为了计算最高灵敏度：以无负载 Q 等于原始数值一半的 LC 电路（图右）置换 LC 电路 + 天线（图左）。
线圈数值不变。
要计算 C1 和 C2 的数值，请看此网页：http://www.crystal-radio.eu/entunercalc.htm如果从 LC 检波器到负载（扬声器）得到最大功率传输，你就得到最高的灵敏度。
LC 电路有一个确定的并联电阻 Rp，这不是真正的电阻器，而是线圈和可变电容损失所造成的有效电阻。
如果知道检波器电路的品质因数 Q （参考http://www.crystal-radio.eu/enlckring.htm#q）和电感 L，我们可以用下列公式计算Rp ：RP = 2.pi.f.L.Q （Ω）公式中：pi = 3.14f = 频率（Hz）L = 检波器线圈的电感（H）Q = 无负载 LC 电路的品质因数RP 的数值与频率有关。
实际上我们采用在中间频率的 RP 数值。
在中波段用 1 MHz 的 RP 数值。
从 LC 电路到负载的最大功率传输如果负载电阻 RL 直接地连接在 LC 电路两端，那就很简单：RL = RP 的时候，得到最大功率传输。
