矿石收音机制作-不要电的收音机

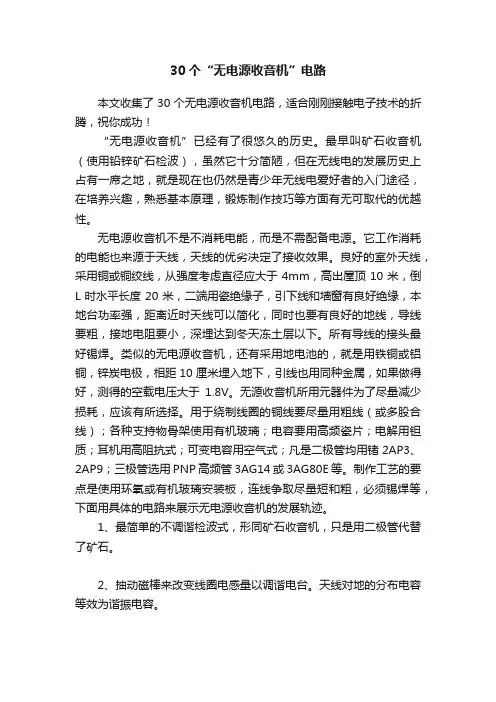

30个“无电源收音机”电路本文收集了30个无电源收音机电路，适合刚刚接触电子技术的折腾，祝你成功！“无电源收音机”已经有了很悠久的历史。

最早叫矿石收音机（使用铅锌矿石检波），虽然它十分简陋，但在无线电的发展历史上占有一席之地，就是现在也仍然是青少年无线电爱好者的入门途径，在培养兴趣，熟悉基本原理，锻炼制作技巧等方面有无可取代的优越性。

无电源收音机不是不消耗电能，而是不需配备电源。

它工作消耗的电能也来源于天线，天线的优劣决定了接收效果。

良好的室外天线，采用铜或铜绞线，从强度考虑直径应大于4mm，高出屋顶10米，倒L时水平长度20米，二端用瓷绝缘子，引下线和墙窗有良好绝缘，本地台功率强，距离近时天线可以简化，同时也要有良好的地线，导线要粗，接地电阻要小，深埋达到冬天冻土层以下。

所有导线的接头最好锡焊。

类似的无电源收音机，还有采用地电池的，就是用铁铜或铝铜，锌炭电极，相距10厘米埋入地下，引线也用同种金属，如果做得好，测得的空载电压大于1.8V。

无源收音机所用元器件为了尽量减少损耗，应该有所选择。

用于绕制线圈的铜线要尽量用粗线（或多股合线）；各种支持物骨架使用有机玻璃；电容要用高频瓷片；电解用钽质；耳机用高阻抗式；可变电容用空气式；凡是二极管均用锗2AP3、2AP9；三极管选用PNP高频管3AG14或3AG80E等。

制作工艺的要点是使用环氧或有机玻璃安装板，连线争取尽量短和粗，必须锡焊等，下面用具体的电路来展示无电源收音机的发展轨迹。

1、最简单的不调谐检波式，形同矿石收音机，只是用二极管代替了矿石。

2、抽动磁棒来改变线圈电感量以调谐电台。

天线对地的分布电容等效为谐振电容。

3、用选择开关改变线圈抽头的办法和天线分布电容组成谐振回路来调谐电台，电容C是高频旁路电容。

4、使用可变电容调谐，更均匀细致，天线和检波的抽头使回路达到匹配。

5、天线和检波同时用选择开关，可达到最佳匹配。

6、双回路调谐电路，使选择性大为提高。

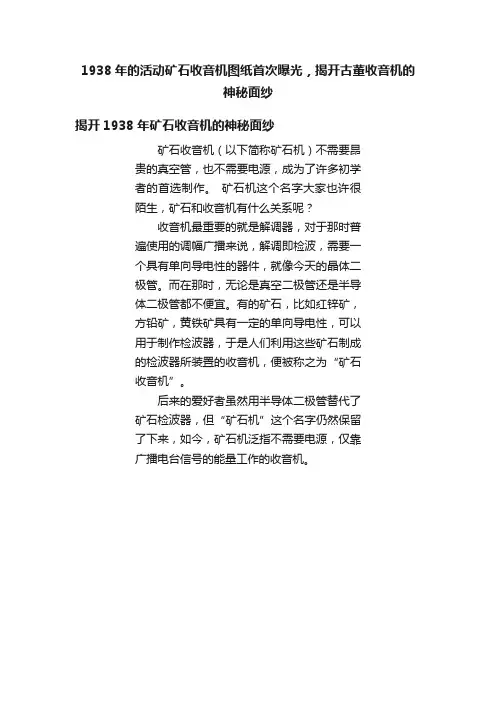

1938年的活动矿石收音机图纸首次曝光，揭开古董收音机的神秘面纱揭开1938年矿石收音机的神秘面纱矿石收音机（以下简称矿石机）不需要昂贵的真空管，也不需要电源，成为了许多初学者的首选制作。

矿石机这个名字大家也许很陌生，矿石和收音机有什么关系呢？收音机最重要的就是解调器，对于那时普遍使用的调幅广播来说，解调即检波，需要一个具有单向导电性的器件，就像今天的晶体二极管。

而在那时，无论是真空二极管还是半导体二极管都不便宜。

有的矿石，比如红锌矿，方铅矿，黄铁矿具有一定的单向导电性，可以用于制作检波器，于是人们利用这些矿石制成的检波器所装置的收音机，便被称之为“矿石收音机”。

后来的爱好者虽然用半导体二极管替代了矿石检波器，但“矿石机”这个名字仍然保留了下来，如今，矿石机泛指不需要电源，仅靠广播电台信号的能量工作的收音机。

1938年8月出版的“大众机械”杂志中展示了一群年轻人正在用一套简单的矿石装置接收到一个强大的本地广播电台。

这本身并不是特别值得注意，因为很多孩子都会自己动手制作矿石收音机。

但是这位年轻人更加满意的是，在一个月之内，他将可以接收较弱的电台，他把这台矿石收音机升级后，可以在那些强大的电台上获得推动扬声器的音量。

这篇文章实际上是由两部分组成的文章，将在1938年9月份的期刊中继续展示“渐进式”接收器的两次升级。

第一次升级将用直热双三极管取代矿石探测器。

升级需要一些额外的部件，但研究后发现，所有原来的部件（12分检测器除外）将被重复使用。

升级后的设备使用的是叫做RK-43的直热双三极管，与1G6G管相似，如下图所示：RK-43管RK-43管RK-43管1938年第一次升级完成，最后的升级允许通过添加几个部件来接收短波。

原木制底盘将用于所有三款接收器。

从图示中可以看出，矿石组是一个非常基本的模型。

唯一有趣的角度是天线线圈具有可通过在次级上滑动来调节的初级线圈，允许该组达到峰值以获得最大灵敏度。

当升级设备（使用RK-43管）时，初级线圈成为简单再生接收器的滴答线圈，另一半管用作音频放大器。

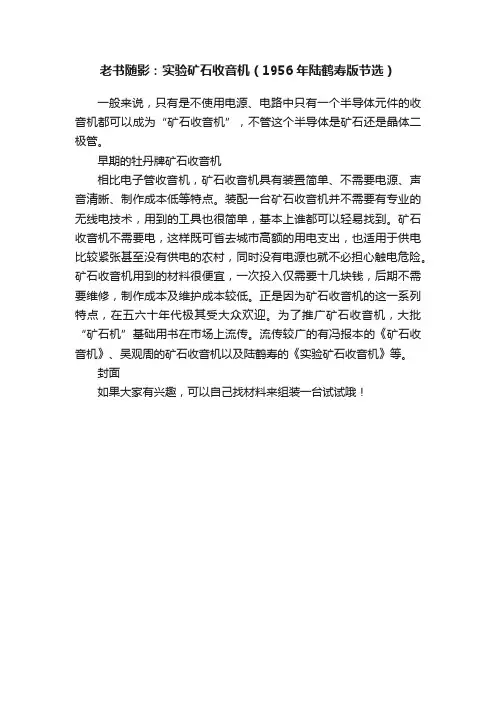

老书随影：实验矿石收音机（1956年陆鹤寿版节选）
一般来说，只有是不使用电源、电路中只有一个半导体元件的收音机都可以成为“矿石收音机”，不管这个半导体是矿石还是晶体二极管。

早期的牡丹牌矿石收音机
相比电子管收音机，矿石收音机具有装置简单、不需要电源、声音清晰、制作成本低等特点。

装配一台矿石收音机并不需要有专业的无线电技术，用到的工具也很简单，基本上谁都可以轻易找到。

矿石收音机不需要电，这样既可省去城市高额的用电支出，也适用于供电比较紧张甚至没有供电的农村，同时没有电源也就不必担心触电危险。

矿石收音机用到的材料很便宜，一次投入仅需要十几块钱，后期不需要维修，制作成本及维护成本较低。

正是因为矿石收音机的这一系列特点，在五六十年代极其受大众欢迎。

为了推广矿石收音机，大批“矿石机”基础用书在市场上流传。

流传较广的有冯报本的《矿石收音机》、吴观周的矿石收音机以及陆鹤寿的《实验矿石收音机》等。

封面
如果大家有兴趣，可以自己找材料来组装一台试试哦！。

矿石收音机的制作和原理矿石收音机收听广播最简单、最实惠的收音机就是矿石收音机，即使一点没有电学常识的人，也都可以自己动手来做。

它具备着不耗电力、声音清楚、费用俭省等优点，难怪初学无线电的人，开始就是先做矿石机，已学无线电的人，也常常对它恋恋不舍。

目前大家对半导体收音机很注意，说它体积小、耗费少、寿命长；其实矿石机就是半导体收音机，不过它只有半导体检波（检波的道理见后面），没有半导体放大罢了。

虽然有人认为矿石机有声音不响，不能收听远地电台的缺点，但究竟盖不过它的优点。

对于初学习制作的业余爱好者讲还是很有趣的东西。

这里打算谈谈矿石机的简单原理和安装方法，以及怎样可以得到比较优良的成绩。

矿石收音机里的“四大金刚”。

要安装矿石机，必须首先认识组成矿石机的元件和它们的符号，符号同元件的形状有相像。

并且数量也不多，很容易记住。

现在先来谈一谈四个主要元件——天线、地线、矿石和听筒，除此以外，以后安装比较复杂的矿石机。

要加添的元件并不多了。

一，天线的架设天线安装的例子如图1，图1上部是天线的符号。

天线是一根用多股细铜丝绞合起来的粗铜线；单根比较粗的铜线，或者有胶皮包着的电线（胶皮不必剥去），也可以用。

长度约20公尺，原则是尽可能长些，短了成绩要差。

天线两端用绝缘子的目的，是为着把天线跟竹竿隔开。

因为直接把天线缚在竹竿上，一到下雨或者天气潮湿，就会减低声音，甚至于收不到。

绝缘子是用瓷或玻璃做的，有各种形状，主要是有两个孔，用绳穿过一个孔缚在竹竿上，另一个孔就缚住天线。

认识了绝缘子的目的，那末如果有合适的代替物如装电灯线用的磁夹板等，都可以应用。

引入线可以比天线细些，最好用有包皮的电线，它跟天线连接的部分，双方的铜都要刮光亮，并且用锡焊牢。

引入线进屋不要迂回曲折，越直接越好，离开墙壁树木等物体至少要有0.3公尺；经过电灯线的地方，更应远离，以免碰线后引入线带电发生危险。

进屋的地方，斜套一个无底长瓶或瓷管，使雨水不会沿线漏入屋内（图2）。

教你自制一台无电源矿石收音机！台风天刚过，天终于晴了，总算是可以到外边去试验这台刚制作完成的无电源矿石收音机，接上天地线，至少可以收到三个台，本地台最强。

所需要准备的材料：1、纸筒一个，长十五厘米，直径五厘米。

2、漆包线。

3、铜丝一根。

4、二极管一个 2ap9和2ap7，硅二极管均可。

5、滤波电容（可省略）。

6、木板。

7、图钉若干。

8、电线若干。

9、砂纸。

工具自备。

买来一卷2.5平的铜芯线，在花园里顺围墙绕一圈然后从空调洞里接入卧室做天线；同法从空调洞里再穿根铜芯线到地面做地线（住底楼也方便），找不到铁棒之类的插入地，就把铜线系在报废光驱铁壳上，在花园里挖个坑埋好，再像种花一样给它浇些水，嘿嘿，良好接地！天地张铺好了，该做矿石机了。

矿石找不到、买不到，就到矿坛里看看，有高手用2B铅笔和烧过的单面剃须刀片代替矿石检波，也有高手用注射器针头和砸碎了的7805等大功率晶体里的碎硅片做检波……看来是技术活，暂时放下，还是用晶体二级管来弄响了再说。

于是周末跑城隍庙河边二手摊，花1元钱淘个报废晶体管收音机，只看中它的2AP7检波二级管和密封双连可变电容器。

接下来是绕线圈，翻出电子垃圾堆里的一圈漆包线，找个纸质的茶叶筒，一圈一圈地绕，漆包线用完，刚好绕了70圈左右。

天线、地线、二极管、线圈都齐了，最简单的矿石机基本材料只差一只高阻耳机了。

找了半天仍然没找到合适的，于是再上网查资料，说可以用变压器来匹配阻抗再接普通16欧之类的低阻耳机。

于是照上面的电路图开始搞弄。

上锡、接线、试听…………耳朵里连蚊子叫声都没有，失败！再上网查，无果。

于是想可能底楼信号太弱了，得改增强型电路。

那好，再加个副线圈弄成双回路再试（图上可看出两组线圈，实际最后副线圈没有使用），仍然失败。

再查资料，关注到谐振频率，于是加上密封双连可变电容，仍然不响！只有线圈抽头没做了，已经绕好了的不可能再抽头。

于是学老外的做法，用砂纸在线圈上磨出一条路来！将天线在磨掉了漆的线圈上来回晃触找谐振点——有戏了，耳机里有蚊子声了，但还是得把耳塞塞紧耳道才能分辨。

自制矿石收音机方法
自制矿石收音机的方法如下：
材料：
1. 矿石（理想情况下，应选择一块含有矿物质的石头）
2. 導線（兩條）
3. 剪刀
4. 磁石
5. 一块小型电容电阻板
6. 一块小型影片屏
7. 一块麦克风
8. 耳机插口（3.5毫米）
步骤：
1. 使用剪刀剪开一段導線，使之有足够长度可连接矿石和电阻板。

2. 将一个导线的一端连接到矿石的一侧。

3. 使用剪刀剪开另一段导线，使之有足够长度连接磁石和麦克风。

4. 将另一个导线的一端连接到磁石的一侧。

5. 将电阻板连接到磁石的另一侧。

6. 将影片屏和麦克风连接在一起。

7. 将麦克风连接到电阻板。

8. 在电阻板上找到耳机插口，将插口插入其中。

完成以上步骤后，您的自制矿石收音机就制作完成了。

可以通过将耳机插口连接到音频源（如手机或收音机），然后使用耳机就可以听到收音机接收到的信号了。

请注意，由于自制设备的限制，可能会有一些信号干扰，收到的信号可能不太清晰。

DIY制作最简单原始的矿石收音机结合图片看吧.(1)结构:底版的最前面有三个旋钮:左边是一个365pf空气可变,调谐用的.中间的是一个老式矿石机用的分线器,有8个接线片,用来切换调谐线圈的8个抽头,以求得和检波输入端的阻抗匹配,得到最大的检波输出.右边的也是一个365pf空气可变,用来调节框形线圈的谐振频率.圆筒线圈是用一个直径46mm,长度120mm的玻璃管做的(基本相当于空心线圈,对电磁波几乎无损耗).上面用0.09*32股丝漆包线绕制.天线线圈紧挨着调谐线圈,中间没有空隙.调谐线圈绕100匝距地端20匝开始抽头,每10匝抽一个头,共抽8个头,将来接到分线器上.天线线圈绕40匝,20匝,30匝个抽一个头.分线器的主接点接到活动矿石的尾端,相当于二极管的阳极.框形天线上面的三个臂长度均为600mm,下面的臂长度为650mm.长出来的部分用来固定在底座上.其中上面的三个臂都开有18个下线槽,而下面的臂开有19个下线槽.绕制时,从下面的臂靠近中间的下线槽开始绕制,用0.09*42股鹅丝漆包线,共绕18匝又1/4匝,尾端固定在下面的臂最后一个下线槽内.活动矿石是我自制的(制作方法以前发过帖子)个头比较大,非常漂亮.后面的变压器是用来和号筒喇叭匹配之用,喇叭是5W8欧的.试验时先接成倍压检波形式,后又接成半波检波,和全波比较,感觉上并无什么区别.最后实用时为了得到最好的效果,各并联了一只2AP9.和活动矿石可互为转换.设计了两个输出端,一个配合高阻耳机,接线柱位于底版后面左侧.另一个接到变压器(阻抗匹配器)的一次侧,二次接至号筒喇叭.两个输出端,各配各的检波器件,各配各的滤波电容.变压器也是原来自制的电源变压器一次为220V二次为10V*2,双线并绕,220V侧接至检波输出端,二次接到号筒喇叭上,喇叭是5W8欧的.各个连线均匀1mm粗的漆包线进行连接.(2)效果:在比较安静安全环境里,不接外部天线,只接一根地线(我是接在暖气设备上了.4m之内都可听见,并且很清楚.接上外部天线(我是接在有线电视的屏蔽网上),5m之内皆闻其声.效率很高.这是我最得意之作之一。

如何制作一个简易的自制矿石收音机？
本教程介绍一个简单的自制矿石收音机套件，只采用最经典的一种电路，适合入门，电路原理容易理解。

矿石收音机出现在晶体管发明之前，那时候没有二极管，只好用某些天然矿石作为检波器，所以得名。

当然那时候也没有三极管，所以电路极其简单，甚至不需要电源。

现在我们讲的矿石收音机，是指采用那种简单的无电源电路的收音机，不一定用矿石做检波器，因为专用的检波二极管效果更好。

现在之所以还有必要学习这种简单的电路，因为它能说明无线电的基本原理。

现在各种无线电设备非常精密复杂了，但是基本原理不会变。

下面是制作完成的矿石收音机。

包括一个大的环形天线，一个简易的电路板。

套件内容包括：
30米长的导线、电路板、电子元件包。

下图是制作完成后的电路板，可以看到非常简单，只有可变电容、检波二极管、滤波电容、小变压器几个元件。

后面我们会详细说明这几个元件的功能。

电路原理：
学会矿石收音机的原理，也就学会了无线电接收的基本原理。

下面是电路原理图。

整个电路一共也没有几个元件，但是可以分成3个部分来讲解。

1、无线电波的接收
请看上面的原理图。

天线就是一个环形线圈，线圈的物理量是电感（L），单位是亨利（H）。

可变电容是容量能够变化的电容，物理量是（C），单位是法拉（F）。

空气当中有电磁波的时候，电磁波的磁场穿过线圈，而且不断变化，就会在线圈中感应出信号。

电感和电容一起构成（LC）谐振电路，能够选择感应信号的频率，只有某一特定频率的无线电波才会。

世界最简单矿石收音机制作方法介绍什么是矿石收音机矿石收音机指的就是用天线、地线以及一些基本的调谐回路和矿石做成的无源收音机，它有着非常简单的无线电接收装置，主要用于公众的中波无线电广播台的接收，大家都有一个习惯，那就是将那些不适用电源，而且电路里面有一个半导体元件的收音机统称为矿石收音机，因为它最初是用矿石来做的检波器，所以矿石收音机因此而得名。

矿石收音机起源于比较早期的利用天然矿石作为检波器，使用的时候是通过一根金属探针进行调整，所以得名矿石收音机，而矿石收音机是所有无线收听设备中最简单的一种，不过它对于天线和地线的架设是非常考究的。

矿石收音机的原理矿石收音机简单来说就是一个天线的回路设计，经过调谐以后，接着用矿石进行检波，最后推动耳机进行接收。

在电台的信号很强的地方，它还能利用灵敏度比较高的扬声器将声音放出来。

在以前，矿石收音机的技术在电子技术中还没有被发掘，所以那时候刚刚出现半导体，人们就利用半导体的原理，用两块不同材料的矿石组成一个最简单的二极管，然后用这个二极管进行滤波，在无线电的环境中，可以通过长的无线电信号进行滤波，然后发出声音。

矿石收音机电路接线矿石收音机的天线两端需要用绝缘设备，这是因为要将天线分割开来，如果不分开，那么一旦下雨或者天气潮湿，矿石收音机的声音就会减轻，甚至有时候还会接收不到，绝缘子使用陶瓷或者玻璃制作而成的，有各种不同的形状，它有两个孔，用绳子穿过孔绑在竹竿上，另一个就将天线缠住。

矿石收音机的引入线和天线相比可以稍微细一点，最好是有包皮的电线，不过和天线连接的部分是要将里面的铜刮光亮的，而且还需要用锡将它们焊在一起，引入线不要过于迂回了，越直越好，经过电灯线的位置应该尽量额远离，以免碰线会发生危险。

天线的架设高度一般来说没有过多的规定，原则上是高一点比较好，离开地面大概需要在10公尺以上。

地线也就是和地面连接的线，当然是和地面接触的越紧密越好了，地线应该埋得深一点，接触面也应该更广，而且要埋在比较潮湿的地方，因为潮湿的地方更加导电，如果没有地线夹，我们可以将铜线缠绕在自来水的水龙头上面，还有，地线不要太长了，也不要曲折，切记不要和引入线缠绕在一起。

矿石收音机制作详解无线电通讯发明至今已经有一世纪的历史了，它在人类文明进步中，扮演着相当重要的角色。

藉由通讯技术的发达，一切知识的传播不再有障碍，使得科技进步一日千里。

在今天，无论是出门人手一支的行动电话或是越来越流行的无线网络及蓝芽接口(Blue Tooth)都是无线通讯的应用范围。

其中，最早融入人们生活中的无线电技术，应该就属于收音机广播了。

收音机，这个古早以前被视为"有钱人的象征"的"高科技产品"，到现在已经是超级平民化的东西了(甚至有公司行号大量制作印有自己品牌的迷你收音机作为具有广告效果的礼品)。

本装机报告所讲解的就是一台最简单的收音机。

当然，这个机器并非DZ的套件，其破烂的音质更与Hi-End音响没有任何关联，纯粹是好玩而已，如果您追求的是完美的音响系统，那么不妨可以略过这篇吧。

超级简单的电路架构小弟我喜欢听收音机广播，晚上睡不着觉，就喜欢拿出放在床边的迷你收音机来听，有时听听警广DJ那流畅到惊人的路况报导，有时候听听中广新闻网午夜的广播剧，或是转到非常具有乡土味的"健康食品介绍节目"，听听DJ用非常有趣的台语介绍着产品或是和听众聊天....收音机就这么陪伴着我度过无数个漫长的夜晚。

自从开始接触音响DIY以后，任何与音响有关的机器都想要自己动手来装一下，当然，收音机也不例外，于是我跑了几趟图书馆，逛了一些网站，决定来装一台简单的收音机玩玩！图说：没错，就是这么简单！您一定开始怀疑了..收音机的电路有这样简单吗？所以说才是最简单的收音机啊！这机器最特别的一点就是它根本不需要供应电源！看到这个电路，相信或许\勾起一些火腿老前辈们的回忆吧.....。

这个电路在20世纪初就被发明，当时人们发现了一些天然矿石具有单向导通的特性，于是就制作为最早的二极管，利用这样的二极管，制成了最早期的收音机，于是就命名为矿石收音机(Crystal Radio或是缩写为X’tal Radio)。

超级简单的矿石收音机•矿石收音机最初是采用具有单向导电性的矿石作为检波器，比如硫化铁等，另加一个高阻耳机在不需要使用电源的条件下就能收听到调幅广播，因此称为矿石收音机；•后来人们发明了晶体二极管取代了矿石检波，仍然不需要电源就能收听信号，习惯上继续称之为矿石收音机，因此广义的讲凡是不用电源的收音机就是矿石收音机。

•随着技术的发展，高性能的检波二极管、高阻耳机、阻抗变压器的出现进一步提高了矿机的接收效果；•今天介绍两款非常简单的矿石收音机，让我们感受无线电的乐趣，从中学习有关无线电的基础知识。

图一矿石收音机器材•最简单矿石收音机电路之一:•选择开关打至KA的时候，通过高阻耳机可以听到声音，打至KB 的时候能够看到微安表发生偏转，电流约几个微安；不同时并联在一起的目的是为了减轻负载；•器材：天线、地线、高阻耳机、微安表、高效检波二极管；•天线是架在五楼楼顶的铜导线，地线是埋在地下的铜导线，天线、地线的线径均是1mm，地线入地0.5m以上；天线在楼顶水平吊挂15m；晚上的话搭在室外的五六米长的导线也可以接收到信号，地线接在暖气片上。

•该装置能听到杂乱无章的声音，有时候声音比较清晰能辨别说话内容，那是属于一个电台的广播，有时候多个电台的声音混杂在一起，有汉语有英语等；•该装置没有选台功能，因为其没有LC振荡回路进行选頻；•工作原理：天空中传播的调幅电磁波，感应到天线上，与地形成回路（天线与地之间还有一个对地电容），高频电流通过二极管时，正向能够通过，反向电流通过耳机或微安表，这样就将信号的一半检波出来。

而这其中包含有音频信号，推动耳机发声和微安表摆动；检波二极管使用1SS106的原因是导通电压极低，使用频率较高，检波效果较好，性能要优于2AP9，通过试验可以证实，在同样条件下，前者检出的音频信号为后者的2-3倍；耳机为高阻耳机，阻抗800欧姆，这样从检波电路中取用的电流较小，试验表明在信号较强时，普通耳机也能够听到声音；图二矿石收音机电路图一•推挽式矿石收音机电路之二：这种电路的特点是两个检波二极管反向连接，组成了推挽电路，这样调幅信号的正半周和负半周均能通过负载，声音更高，微安表摆动幅度更大。

如何制作一个简易的自制矿石收音机？本教程介绍一个简单的自制矿石收音机套件，只采用最经典的一种电路，适合入门，电路原理容易理解。

矿石收音机出现在晶体管发明之前，那时候没有二极管，只好用某些天然矿石作为检波器，所以得名。

当然那时候也没有三极管，所以电路极其简单，甚至不需要电源。

现在我们讲的矿石收音机，是指采用那种简单的无电源电路的收音机，不一定用矿石做检波器，因为专用的检波二极管效果更好。

现在之所以还有必要学习这种简单的电路，因为它能说明无线电的基本原理。

现在各种无线电设备非常精密复杂了，但是基本原理不会变。

下面是制作完成的矿石收音机。

包括一个大的环形天线，一个简易的电路板。

套件内容包括：30米长的导线、电路板、电子元件包。

下图是制作完成后的电路板，可以看到非常简单，只有可变电容、检波二极管、滤波电容、小变压器几个元件。

后面我们会详细说明这几个元件的功能。

电路原理：学会矿石收音机的原理，也就学会了无线电接收的基本原理。

下面是电路原理图。

整个电路一共也没有几个元件，但是可以分成3个部分来讲解。

1、无线电波的接收请看上面的原理图。

天线就是一个环形线圈，线圈的物理量是电感（L），单位是亨利（H）。

可变电容是容量能够变化的电容，物理量是（C），单位是法拉（F）。

空气当中有电磁波的时候，电磁波的磁场穿过线圈，而且不断变化，就会在线圈中感应出信号。

电感和电容一起构成（LC）谐振电路，能够选择感应信号的频率，只有某一特定频率的无线电波才会被接收。

2、无线电波的解调接收到的电波是被音频信号调制过的高频信号，请看上面电路原理图里无线电信号的示意图，其中音频信号包络线是上下对称的，正负信号正好相互抵消。

二极管的特性是单向导电，经过二极管之后，无线电信号只剩下一半了，不会相互抵消，这个过程就叫做检波。

电容的特性是对高频信号相当于短路，因此高频信号被滤掉，只剩下音频信号，也就是我们需要的信号。

这整个过程就是无线电波的解调。

史上最简单的收音机，SoEasy！在之前的一期专题中，著名的PCB哥提到了矿石收音机的一些内容，而在开始今天的专题前，我们先来重温一下什么是矿石机。

矿石收音机是指用天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机，它是最简单的无线电接收装置，主要用于中波公众无线电广播的接收。

大家习惯把那些不使用电源，电路里只有一个半导体元件的收音机统称为“矿石收音机”。

由于最初是用矿石来做检波器，故由此而得名。

好了，了解了什么是矿石机后，现在切入正题，看技术前辈龙虾如何DIY最简单的矿石收音机。

如下图1所示，为最简单的短波矿石机，也是最容易的矿石机，不需要地线。

这个看似不成立的电路却是很响的。

导线的带电能力描述为对地电容，再把天线电感考虑其中，就有图2的等效电路。

这个电路也可以收中波。

不过中波若是不加电感电容，天线要很长才能谐振。

FM频段只要1.1--1.3米天线就能谐振，但FM不是调幅的，声音大不起来。

短波是调幅的，谐振天线又不长，所以最容易。

约11米天线就能在25、31米波段频率附近谐振，声音响亮。

这两个波段拥有丰富的短波信号。

作者用图3的方法实施，收到了声音洪亮的中国国际广播电台：洪亮就是音量已经大过头，超出了收听的需要。

这个台很强，衰落也很厉害，弱的时候可以一点声音都没有，强的时候能完全盖住中国之声。

短波中国之声是第二强台。

这是深圳地区的情况。

白天这个配置能收到深圳本地的两个中波台，一个深圳台，一个中国之声，一强一弱，都能听清。

晚上这两个台就淹没在各种信号之中，很难分辨出来。

晚上是短波的世界，主要是中国国际广播电台和中国之声，有时也能听到其它台，都有衰落现象。

有时候所有台都听不清了，各种信号混成一片热热闹闹的气氛。

开始时作者使用优选的SHH-1耳机，两只串联用700欧。

它既然这么响，于是换低灵敏的耳机。

换成下品的舌簧耳机也行。

用一只耳机也行。

然后换电话用的SD-150，接上就响。

矿石收音机制作方法
矿石收音机是一种非常基础的无线电接收装置，通过自然界的矿石（通常是方铅矿或磁铁矿等含有半导体特性的矿石）作为检波器来接收到无线电信号。

以下是制作一台简单的矿石收音机的基本步骤：
1. 材料准备：
矿石检波器（或者替代品如锗二极管、碳粒耳机）
可变电容器
无感电阻或线圈
天线和接地线
耳机（早期使用碳粒耳机，现代可以使用高阻抗耳机）绝缘支架和固定件
导线
2. 组装过程：
a. 制作天线：可以是一根较长的导线，将其一端连接到电路中的天线输入点。

b. 制作地线：同样需要一根导线插入土壤中或连接到
良好的大地参考点，另一端接入电路的地线位置。

c. 绕制线圈：用漆包线绕在非金属骨架上，比如纸筒或其他绝缘物体上，制成一个可调电感线圈，并在线圈两端引出连接线。

d. 连接矿石检波器：将矿石片夹在一个带有弹簧触点的结构上，以便调整接触压力，优化信号接收效果。

e. 安装可变电容器：与线圈并联，通过改变其容量来调节接收频率。

f. 连接耳机：将矿石检波器的一端连接到可变电容器的一个端子，另一个端子则连接到耳机的一个端子，而耳机的另一个端子连接到线圈或地线上形成回路。

3. 调试与使用：
将天线指向不同方向，调整矿石与触点之间的压力以及可变电容器的容量，寻找最佳的电台信号。

由于矿石收音机没有放大功能，所以接收到的声音会非常微弱，需在安静环境下仔细聆听。

请注意，以上为简易矿石收音机制作方法的大致流程，实际操作时可能需要根据具体环境和条件进行调整，并确保
遵守无线电相关法律法规，尤其是在涉及无线电信号发射和接收方面。

矿石收音机的原理和结构来源：科技小制作网作者：皮蛋豆腐时间：2009-09-18这是为了配合科技小制作网的第一次活动——制作矿石收音机，所作的专题之一：矿石收音机的原理及结构。

1、什么是矿石收音机所谓矿石收音机，就是利用天然矿石作为检波元件的（例如方铅矿），不需要电源的，一种早期的、结构简单的收音机。

现在把用检波二极管来代替矿石，但是采用相同电路的也叫做矿石收音机。

2、为什么要学习制作矿石收音机矿石收音机是结构最简单的收音机，通过学习制作，可以很好地理解收音机的原理，即使最复杂的现代收音机，也不过是在此基础上的改进而已。

推而广之，一切利用无线电的设备，接收无线信号的基本原理，都不过如此。

因此学习制作矿石收音机，是无线电技术的入门功课之一。

3、通过学习制作矿石收音机，我们能够学到什么a.无线电信号的发射、接收原理；b.什么是谐振回路，如何调谐；c.二极管检波电路；下图是一种典型的使用二极管的矿石收音机，只有4个器件，当然要让它发声，通常还需要一根二、三十米长的天线：这样简单的一套装置，就能收听到远方的无线电信号？我们平常见到的收音机可不是这样的啊！如果您还有所怀疑，且听我们从无线电信号的基本原理讲起，最终让大家彻底理解矿石收音机是如何工作的。

1、什么是无线电波在中学学习过电磁学，就会知道竖直导体棒如果通过电流，周围就会环绕着磁场，如果通过导体的电流是周期性变化的，那么环绕它的磁场也会相应地发生周期性的变化。

如下图所示，如果电流变化的频率足够高，就会在空气中发生连锁反应，这个变化的磁场感生出另外一个变化的电场，而变化的电场又感生出另外一个变化的磁场……循环往复，我们说形成了电磁波，在特定的频率内，我们叫这根导体棒发射出了无线电波。

2、如何接收无线电波我们以矿石收音机常用的中波无线电为例，发射天线是一个几十米高的铁塔，可以看成是一根巨大的竖直导体棒。

根据上面的描述，我们知道它产生的电场方向是上下的，磁场方向与电场垂直，是水平的。

英国杰夫·罗伯茨制作的矿石收音机（三）水晶收音机越来越令人着迷。

任何访问过我的Beltane设计网站Beltane Products的人都会看到我喜欢用皮革，木材和黄铜等原材料制造东西。

在设计过程中，大多数具有艺术主题的功能性物品都在发挥作用，但我的科学方面也不断涌现出来。

从小我就接受过电子和广播方面的培训。

我的车间已经有了一些基本的工程设备，例如车床雕刻机，钻床和飞床，其中有数百种都在使用中。

对于我来说，融合科学与艺术并提出不同的表达方式似乎是合乎逻辑的一步。

看起来很奇怪的水晶收音机对我的创造力充满了迷恋和满足感。

麻烦的是，这些年来我从未真正为自己做过任何事情，这些事情从我的工作坊传出去给其他人。

我想我真的很喜欢给别人和给别人做，而不是为自己保留东西。

水晶无线电地球站接收器Mk1这是我用家用橡木盒子制作的第一台收音机，并刻有Gravoply。

我想创建一个简单但经典的外观。

我使用Calrad Type Vernier拨盘进行慢动作调音，但尽管效果很好，但我对视觉外观过于现代并不满意。

我用一台AVO Douglas线圈绕线机对这台设备上的线圈进行了翻新。

当我买到这台旧的AVO机器时，它的机器已经完全磨损了，我必须制造一条新的横向螺纹，然后才能缠绕类似线圈的物体。

现在，我使用改进的车床在这台机器上将所有线圈从.15mm的线绕到.5 mm的线圈，以处理较重的线圈。

（请参阅AVO照片）。

Mk1装置虽然看起来还不错，但容易出现旧问题，即单线圈过载和阻尼调节范围很简单，这是一个有趣的实验，尽管它已将其引向更高级设计的其他项目。

水晶无线电地球站接收器Mk2我想扩展Mk 1收音机的有限调谐范围，并在此收音机中增加了一个分接线圈。

我可以将主电感从100到400微亨切换。

我还穿了一个空中耦合线圈，这有助于减少过载和阻尼。

到目前为止，我已经将所有制作的线圈缠绕在“ Paxolin”上，这是一种电木的商品名称。

自制简易晶体收音机这个晶体收音机只有很少的几个部件，它不需要电池和任何其他的能量来源，利用你身边的东西，只需要很短的时间，你就能做一个出来。

一个晶体收音机不需要任何电池的原因是人类惊人的听力。

人类对很细微的声音非常敏感。

晶体收音机只是利用了无线电发射器发出的无线电波的能量。

第一步：需要的材料∙一个坚固的塑料瓶，本文中用的是一个双氧水瓶，你也可以用洗发水瓶，不管怎样瓶子必须坚固。

∙大约15M长的漆包线，大部分普通的线都可以，但是粗一点的更好。

∙一个锗二极管，大部分卖电子部件的商店都有卖。

∙一个电话听筒，听这个收音机就像你听电话一样。

∙一个弹簧夹跳线∙约15M长的绞合绝缘线作为天线，可选，你完全可以利用电视机或收音机的天线第二步：绕线如下图所示，在瓶身上钻4个孔，用来固定漆包线。

将线穿进上面的两个孔，留出20CM长。

如果孔比较大的话就多绕几圈，使它不易松掉，如下图：现在拿着线的长端开始整齐地沿着瓶壁绕线。

当你在瓶壁上绕了5圈后，停下来，在瓶身外绕个小环。

将线缠在钉子或铅笔上会比较容易些。

如下图：继续在瓶壁上绕5圈，然后绕个小环。

一直这样做，直到瓶子上绕满了线，到达瓶子底部的两个小孔。

如下图：留出20CM长的线，然后把线剪断，将留出线穿进瓶底的两个孔，就像最开始的那两个孔一样。

现在瓶子如下图所示：<!--[if !vml]-->接着，去掉留出的两根线末端的绝缘皮，以及我们每5圈绕的小环上的绝缘皮。

如下图：第三步：组装首先，将锗二极管连在瓶底的那根线上。

最好把它们焊接在一起，尽管你也可以把它们拧在一起。

将听筒线末端的水晶头剪掉，里面将会有4跟线。

如果你运气好的话，这些线都有颜色，我们要的是黄色和黑色的线。

如果你运气不太好的话，4跟线的颜色都是一样的，或者一根是红色的，其他都是白色的。

为了找到我们需要的线，首先去掉线头末端的绝缘皮。

然后随便找一个电池，用两根线分别接触电池的正负极，如果你在话筒中听到了吱吱声，这两根线就是我们要找的线。
