矿石收音机的制作和原理矿石收音机收听广播最简单、最实惠的收音机就是矿石收音机，即使一点没有电学常识的人，也都可以自己动手来做。

它具备着不耗电力、声音清楚、费用俭省等优点，难怪初学无线电的人，开始就是先做矿石机，已学无线电的人，也常常对它恋恋不舍。

目前大家对半导体收音机很注意，说它体积小、耗费少、寿命长；其实矿石机就是半导体收音机，不过它只有半导体检波（检波的道理见后面），没有半导体放大罢了。

虽然有人认为矿石机有声音不响，不能收听远地电台的缺点，但究竟盖不过它的优点。

对于初学习制作的业余爱好者讲还是很有趣的东西。

这里打算谈谈矿石机的简单原理和安装方法，以及怎样可以得到比较优良的成绩。

矿石收音机里的“四大金刚”。

要安装矿石机，必须首先认识组成矿石机的元件和它们的符号，符号同元件的形状有相像。

并且数量也不多，很容易记住。

现在先来谈一谈四个主要元件——天线、地线、矿石和听筒，除此以外，以后安装比较复杂的矿石机。

要加添的元件并不多了。

一，天线的架设天线安装的例子如图1，图1上部是天线的符号。

天线是一根用多股细铜丝绞合起来的粗铜线；单根比较粗的铜线，或者有胶皮包着的电线（胶皮不必剥去），也可以用。

长度约20公尺，原则是尽可能长些，短了成绩要差。

天线两端用绝缘子的目的，是为着把天线跟竹竿隔开。

因为直接把天线缚在竹竿上，一到下雨或者天气潮湿，就会减低声音，甚至于收不到。

绝缘子是用瓷或玻璃做的，有各种形状，主要是有两个孔，用绳穿过一个孔缚在竹竿上，另一个孔就缚住天线。

认识了绝缘子的目的，那末如果有合适的代替物如装电灯线用的磁夹板等，都可以应用。

引入线可以比天线细些，最好用有包皮的电线，它跟天线连接的部分，双方的铜都要刮光亮，并且用锡焊牢。

引入线进屋不要迂回曲折，越直接越好，离开墙壁树木等物体至少要有0.3公尺；经过电灯线的地方，更应远离，以免碰线后引入线带电发生危险。

进屋的地方，斜套一个无底长瓶或瓷管，使雨水不会沿线漏入屋内（图2）。

图说：真正的矿石。

这是方铅矿与黄铁矿的共生天然矿石。

在一百年前就有人发现这两种矿石具有类似二极管的单向导通特性，于是将它制作成最早的二极管，就是矿石检波器。

现在就用它来制作矿石检波器。

图说：以简单的方式制作的矿石检波器。

找一个可以固定矿石的夹子，将一小块方铅矿夹在中间，另外以非常细的单心裸铜线轻轻接触在方铅矿上面(接触的力量要很小心的控制)，并且取代机器中原本二极管的位置，极性的部分可以不必在意(事实上这个电路中二极管无论接哪个方向都可以动作)，接着慢慢的调整裸铜线接触矿石的位置。

图说：以矿石代替二极管。

用矿石的声音如何呢？说真的，比二极管差多了。

而且接触矿石的铜线如果长时间接触在同一个位置，那么检波的能力会变差，此时就要重新调整位置，相当不方便，但是这却是最复古的矿石收音机了…..。

以实用的角度来看，还是装上二极管吧！当然，如果您觉得这个收音机的音量不足或是手边没有符合需求的耳机的话，也可以将收音机的输出端接往扩大机。

直接输入后级如果还是不理想，就试着加入前级，总之，只要有适当的放大电路，这个收音机会更实用。

不过它的频率选择性很差，在选择频道时，很容易一次混入好几个电台的声音，这是此选频电路最大的缺点。

这种收音机发明至今已经一百年了。

在这一个世纪中，这个电路曾经为战乱以及贫穷的人们带来新知以及一点点的娱乐—因为它的材料容易取得，成本极低，而且不用电池。

它曾经是中学生的实习作业，但是在今天它恐怕只能在一些通讯系统的课本中出现了。

时代在进步，电子电路技术进步更是迅速。

在DZ这个讨论着无数现代音响技术的地方，我们回头看看这个最初被视为”音响器材”的简单机器……想想看，自己接触音响技术，所追求的是甚么呢？好吧，夜深了，关掉机器睡觉去吧。

矿石收音机是没有电源开关的，希望它停止的时候，只要拔掉天线就好了。

图说：”一世纪的隔阂”—矿石收音机 VS. 具有收音机功\能的MP3随身碟)。

实验矿石收音机参数：中波波段。

diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。

伸缩匝间距使调节范围符合调频波段。

电路使用高阻耳机。

当然，也可以加一级放大，然后使用普通的耳机。

自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。

L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。

L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。

由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。

VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。

VT1作为混频器时，则为共发射极电路。

VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。

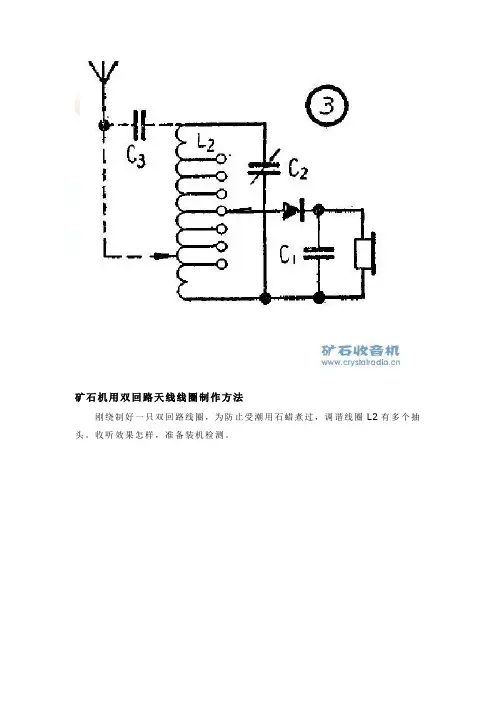

矿石机用双回路天线线圈制作方法刚绕制好一只双回路线圈，为防止受潮用石蜡煮过，调谐线圈L2有多个抽头。

收听效果怎样，准备装机检测。

调谐线圈L2有5个抽头，两只线圈用石蜡煮过。

装配的单回路矿机用另一只活动矿石检波，音量还可以。

单回路矿石收音机：活动矿石检波。

多抽头天线线圈用分线器调节，磁棒可在线圈中滑动改变电感量。

采用L、C双调谐电路能提高矿石收音机灵敏度和选择性。

两只线圈是独立的。

L1天、地线回路线圈(可以叫做原线圈)，L2在电路中与可变电容器构成调谐回路(也可以叫做副线圈)。

收音机磁棒天线的绕制初次级圈数比是如何计算的呢？初级的谐振绕组由本身的损耗和空载的Q值可以计算出谐振时的阻抗，这个阻抗是远远大于晶体管的输入阻抗的，所以通过变压器进行阻抗变换，空载谐振阻抗与晶体管输入阻抗的比，再开方，就是线圈圈数比，比值为理论值时，输入回路阻抗与晶体管输入阻抗匹配，晶体管可以得到天线上信号的最大输入功率。

一般磁棒天线谐振阻抗也就是几百K，晶体管输入阻抗为几K，差100倍左右，开方后就是10左右，所以N1:N2一般取10:1而电子管机器和场效应管机器由于是电压器件，不需要功率输入，因此就不需要阻抗匹配，直接接入谐振回路就可以了。

回复：一般10：1，因为三极管是电流驱动的，线圈内阻不能太大。

初次级线圈比与选择性和灵敏度有关，次级圈数少选择性好，次级圈数多阻抗匹配好灵敏度高，但选择性变差。

636为单管机，为了尽量提高灵敏度，所以次级线圈绕的比较多。

从圆磁棒换成扁磁棒应该如何换算？磁棒长度的影响有多大？圆磁棒换成扁磁棒需要重新计算线圈,这个没有固定公式,要根据所使用的磁棒外型规格判断,原则上讲,磁棒越长,电感量越大.磁棒的长度与截面积的比决定线圈的Q值,一般来讲这个比越大Q值越高,当然不能无限大,这个比值越大同时磁棒带来的损耗越大Q值反而会下降,一般情况下长度在200mm以内越长越好回复：圆到扁圈数可能要增加点，因为扁的长度一般比较短，单一长度变化一点扁磁棒与圆磁棒的换算公式如下：d为圆磁棒直径，D和H为扁磁棒的宽和高,已知宽与高可以算出相当于圆磁棒的直径。

矿石收音机选什么二极管最好？对天地线的制作有什么要求？

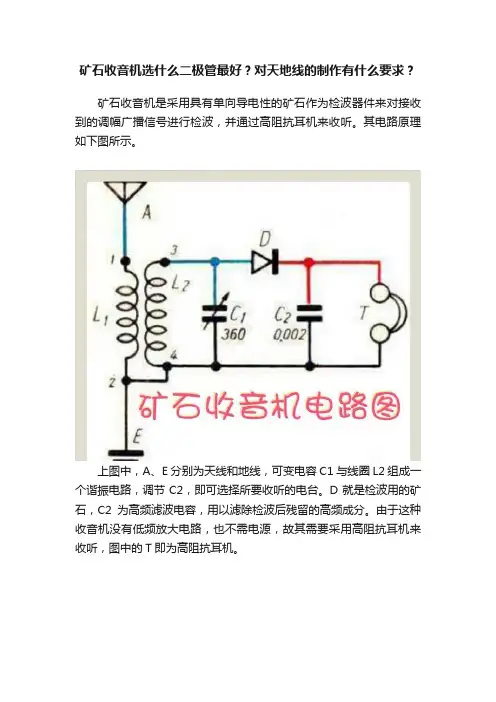

矿石收音机是采用具有单向导电性的矿石作为检波器件来对接收到的调幅广播信号进行检波，并通过高阻抗耳机来收听。

其电路原理如下图所示。

上图中，A、E分别为天线和地线，可变电容C1与线圈L2组成一个谐振电路，调节C2，即可选择所要收听的电台。

D就是检波用的矿石，C2为高频滤波电容，用以滤除检波后残留的高频成分。

由于这种收音机没有低频放大电路，也不需电源，故其需要采用高阻抗耳机来收听，图中的T即为高阻抗耳机。

由于这种收音机所用的矿石检波器现在已很难买到，若想制作这种收音机，可以选用晶体管收音机里常用的2AP9锗检波二极管来代替矿石。

该检波管的外形如上图所示，其为点接触型锗二极管，具有较小的正向压降，并且高频性能良好，最高工作频率可达100MHz。

若找不到2AP9检波管，亦可以采用现在较常用的锗检波管1N60来代替，该管的外形如上图所示，与常用的1N4148相似。

制作矿石收音机时，其天线可以用多股铜线制作，在房顶上固定
一根一丈长的竹竿，将该铜线缠绕在竹竿上，铜线的一端与图1中线圈L1的①脚连接。

地线可以用多股铜线缠绕在自来水管的铁管子上，同时将地线的一端与L1的②脚连接即可。

教你自制一台无电源矿石收音机！台风天刚过，天终于晴了，总算是可以到外边去试验这台刚制作完成的无电源矿石收音机，接上天地线，至少可以收到三个台，本地台最强。

所需要准备的材料：1、纸筒一个，长十五厘米，直径五厘米。

2、漆包线。

3、铜丝一根。

4、二极管一个 2ap9和2ap7，硅二极管均可。

5、滤波电容（可省略）。

6、木板。

7、图钉若干。

8、电线若干。

9、砂纸。

工具自备。

买来一卷2.5平的铜芯线，在花园里顺围墙绕一圈然后从空调洞里接入卧室做天线；同法从空调洞里再穿根铜芯线到地面做地线（住底楼也方便），找不到铁棒之类的插入地，就把铜线系在报废光驱铁壳上，在花园里挖个坑埋好，再像种花一样给它浇些水，嘿嘿，良好接地！天地张铺好了，该做矿石机了。

矿石找不到、买不到，就到矿坛里看看，有高手用2B铅笔和烧过的单面剃须刀片代替矿石检波，也有高手用注射器针头和砸碎了的7805等大功率晶体里的碎硅片做检波……看来是技术活，暂时放下，还是用晶体二级管来弄响了再说。

于是周末跑城隍庙河边二手摊，花1元钱淘个报废晶体管收音机，只看中它的2AP7检波二级管和密封双连可变电容器。

接下来是绕线圈，翻出电子垃圾堆里的一圈漆包线，找个纸质的茶叶筒，一圈一圈地绕，漆包线用完，刚好绕了70圈左右。

天线、地线、二极管、线圈都齐了，最简单的矿石机基本材料只差一只高阻耳机了。

找了半天仍然没找到合适的，于是再上网查资料，说可以用变压器来匹配阻抗再接普通16欧之类的低阻耳机。

于是照上面的电路图开始搞弄。

上锡、接线、试听…………耳朵里连蚊子叫声都没有，失败！再上网查，无果。

于是想可能底楼信号太弱了，得改增强型电路。

那好，再加个副线圈弄成双回路再试（图上可看出两组线圈，实际最后副线圈没有使用），仍然失败。

再查资料，关注到谐振频率，于是加上密封双连可变电容，仍然不响！只有线圈抽头没做了，已经绕好了的不可能再抽头。

于是学老外的做法，用砂纸在线圈上磨出一条路来！将天线在磨掉了漆的线圈上来回晃触找谐振点——有戏了，耳机里有蚊子声了，但还是得把耳塞塞紧耳道才能分辨。

作者：
有些回忆总会在被遗忘多年后重新记起，有些流行元素总会在隐退多年后再次被人们寻回。

当人们对现代生活的要求不断得到满足时，又会萌发出一种向往传统、怀念过去的情绪。

日前，我又按照童年时用过的矿石收音机线路图做了一台“双回路矿石收音机”。

矿石收音机外形抛弃过去的盒式外形设计，全部零件采用外露式，既能收听广播，又能作为艺术品摆设欣赏。

期望能沟起大家对童年生活的回忆......
材料：
线圈 L1 0.45 X 45T 15T处抽头
L2 0 .45 X 65T 20、24、28T处抽头
可变360P空气单连，双调谐时用双连）
二极管IN34A
电容2000P。

自制矿石收音机方法
自制矿石收音机的方法如下：
材料：
1. 矿石（理想情况下，应选择一块含有矿物质的石头）
2. 導線（兩條）
3. 剪刀
4. 磁石
5. 一块小型电容电阻板
6. 一块小型影片屏
7. 一块麦克风
8. 耳机插口（3.5毫米）
步骤：
1. 使用剪刀剪开一段導線，使之有足够长度可连接矿石和电阻板。

2. 将一个导线的一端连接到矿石的一侧。

3. 使用剪刀剪开另一段导线，使之有足够长度连接磁石和麦克风。

4. 将另一个导线的一端连接到磁石的一侧。

5. 将电阻板连接到磁石的另一侧。

6. 将影片屏和麦克风连接在一起。

7. 将麦克风连接到电阻板。

8. 在电阻板上找到耳机插口，将插口插入其中。

完成以上步骤后，您的自制矿石收音机就制作完成了。

可以通过将耳机插口连接到音频源（如手机或收音机），然后使用耳机就可以听到收音机接收到的信号了。

请注意，由于自制设备的限制，可能会有一些信号干扰，收到的信号可能不太清晰。

如何制作一个简易的自制矿石收音机？
本教程介绍一个简单的自制矿石收音机套件，只采用最经典的一种电路，适合入门，电路原理容易理解。

矿石收音机出现在晶体管发明之前，那时候没有二极管，只好用某些天然矿石作为检波器，所以得名。

当然那时候也没有三极管，所以电路极其简单，甚至不需要电源。

现在我们讲的矿石收音机，是指采用那种简单的无电源电路的收音机，不一定用矿石做检波器，因为专用的检波二极管效果更好。

现在之所以还有必要学习这种简单的电路，因为它能说明无线电的基本原理。

现在各种无线电设备非常精密复杂了，但是基本原理不会变。

下面是制作完成的矿石收音机。

包括一个大的环形天线，一个简易的电路板。

套件内容包括：
30米长的导线、电路板、电子元件包。

下图是制作完成后的电路板，可以看到非常简单，只有可变电容、检波二极管、滤波电容、小变压器几个元件。

后面我们会详细说明这几个元件的功能。

电路原理：
学会矿石收音机的原理，也就学会了无线电接收的基本原理。

下面是电路原理图。

整个电路一共也没有几个元件，但是可以分成3个部分来讲解。

1、无线电波的接收
请看上面的原理图。

天线就是一个环形线圈，线圈的物理量是电感（L），单位是亨利（H）。

可变电容是容量能够变化的电容，物理量是（C），单位是法拉（F）。

空气当中有电磁波的时候，电磁波的磁场穿过线圈，而且不断变化，就会在线圈中感应出信号。

电感和电容一起构成（LC）谐振电路，能够选择感应信号的频率，只有某一特定频率的无线电波才会。

初学者怎样学装矿石收音机（一）转自矿石收音机论坛《40后矿友》转为pdf格式方便手机浏览——zhaodianjie论坛上常常看到有初学者求矿石机电路图的帖子，偌大一个论坛，找高性能的矿石机电路比比皆是，可是要找一个入门级的矿石机电路还真不容易。

所以本人不揣浅陋，专为初学者介绍几款矿石机，这些矿石机不求有多高的性能，只求容易筹集零件，尤其要求成功率高，希望能提起初次接触矿石机的朋友的兴趣。

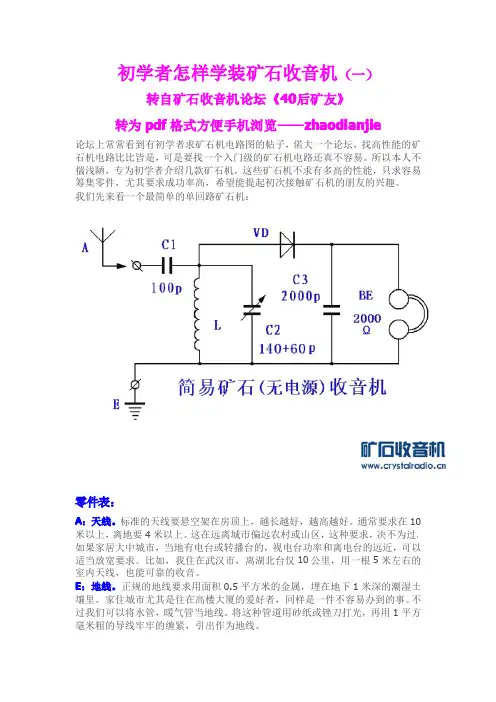

我们先来看一个最简单的单回路矿石机：零件表：A：天线。

标准的天线要悬空架在房顶上，越长越好，越高越好。

通常要求在10米以上，离地要4米以上。

这在远离城市偏远农村或山区，这种要求，决不为过。

如果家居大中城市，当地有电台或转播台的，视电台功率和离电台的远近，可以适当放宽要求。

比如，我住在武汉市，离湖北台仅10公里，用一根5米左右的室内天线，也能可靠的收音。

E：地线。

正规的地线要求用面积0.5平方米的金属，埋在地下1米深的潮湿土壤里。

家住城市尤其是住在高楼大厦的爱好者，同样是一件不容易办到的事。

不过我们可以将水管，暖气管当地线。

将这种管道用砂纸或锉刀打光，再用1平方毫米粗的导线牢牢的缠紧，引出作为地线。

友情提示：如果你安装了质量优良的室外天线，必须要安装良好的地线。

而且在天地线之间必须加装防雷装置！雷雨期间停止收音，并将天线和地线用开关短路！务请各位把人身安全放在第一位。

L：线圈。

可以采用下面几种方法解决。

1．从旧的中波半导体收音机中拆取。

旧收音机中肯定有一根中波磁棒线圈，我们可以把磁棒线圈小心焊下来，不用加工，直接就用现成。

2．有一定动手能力的爱好者，可以自己绕一个磁棒线圈。

找一根中波磁棒，直径10mm，长60~200mm都行，用Φ0.3~0.5的漆包线在磁棒上密绕60~80匝，可用纸做线圈骨架，也可找一支粗细适当的一次性针管做骨架。

条件好的朋友可用10股或更多股的Φ0.1漆包线绞成多股线（这种线称为李兹线），用李兹线来绕线圈比单股漆包线的效果更好。

矿石收音机制作详解无线电通讯发明至今已经有一世纪的历史了，它在人类文明进步中，扮演着相当重要的角色。

藉由通讯技术的发达，一切知识的传播不再有障碍，使得科技进步一日千里。

在今天，无论是出门人手一支的行动电话或是越来越流行的无线网络及蓝芽接口(Blue Tooth)都是无线通讯的应用范围。

其中，最早融入人们生活中的无线电技术，应该就属于收音机广播了。

收音机，这个古早以前被视为"有钱人的象征"的"高科技产品"，到现在已经是超级平民化的东西了(甚至有公司行号大量制作印有自己品牌的迷你收音机作为具有广告效果的礼品)。

本装机报告所讲解的就是一台最简单的收音机。

当然，这个机器并非DZ的套件，其破烂的音质更与Hi-End音响没有任何关联，纯粹是好玩而已，如果您追求的是完美的音响系统，那么不妨可以略过这篇吧。

超级简单的电路架构小弟我喜欢听收音机广播，晚上睡不着觉，就喜欢拿出放在床边的迷你收音机来听，有时听听警广DJ那流畅到惊人的路况报导，有时候听听中广新闻网午夜的广播剧，或是转到非常具有乡土味的"健康食品介绍节目"，听听DJ用非常有趣的台语介绍着产品或是和听众聊天....收音机就这么陪伴着我度过无数个漫长的夜晚。

自从开始接触音响DIY以后，任何与音响有关的机器都想要自己动手来装一下，当然，收音机也不例外，于是我跑了几趟图书馆，逛了一些网站，决定来装一台简单的收音机玩玩！图说：没错，就是这么简单！您一定开始怀疑了..收音机的电路有这样简单吗？所以说才是最简单的收音机啊！这机器最特别的一点就是它根本不需要供应电源！看到这个电路，相信或许\勾起一些火腿老前辈们的回忆吧.....。

这个电路在20世纪初就被发明，当时人们发现了一些天然矿石具有单向导通的特性，于是就制作为最早的二极管，利用这样的二极管，制成了最早期的收音机，于是就命名为矿石收音机(Crystal Radio或是缩写为X’tal Radio)。

本文从荷兰 Dick kleijer 先生的网站里翻译（http://www.crystal-radio.eu/index.html）原文在这个网页：http://www.crystal-radio.eu/engev.htm怎样制作高灵敏度的矿石收音机这篇文章介绍一些设计高灵敏度矿石收音机的资料。

电路图之一这是我们设计使弱信号得到最高灵敏度的矿石机原理图。

它可以是双回路收音机的检波电路，也可以是环形天线的收音机。

图中的 Rp 代表在线圈 L 和可变电容器 C1 里面的损失电路图之二如果天线通过一个匹配网络（在这个例子里是 C2）连接到 LC 电路，将会降低电路的品质因数 Q 。

当与天线达到最佳匹配的时候，Q 值将会是 L 和 C1 无负载 Q 的一半。

为了计算最高灵敏度：以无负载 Q 等于原始数值一半的 LC 电路（图右）置换 LC 电路 + 天线（图左）。

线圈数值不变。

要计算 C1 和 C2 的数值，请看此网页：http://www.crystal-radio.eu/entunercalc.htm如果从 LC 检波器到负载（扬声器）得到最大功率传输，你就得到最高的灵敏度。

LC 电路有一个确定的并联电阻 Rp，这不是真正的电阻器，而是线圈和可变电容损失所造成的有效电阻。

如果知道检波器电路的品质因数 Q （参考http://www.crystal-radio.eu/enlckring.htm#q）和电感 L，我们可以用下列公式计算Rp ：RP = 2.pi.f.L.Q （Ω）公式中：pi = 3.14f = 频率（Hz）L = 检波器线圈的电感（H）Q = 无负载 LC 电路的品质因数RP 的数值与频率有关。

实际上我们采用在中间频率的 RP 数值。

在中波段用 1 MHz 的 RP 数值。

从 LC 电路到负载的最大功率传输如果负载电阻 RL 直接地连接在 LC 电路两端，那就很简单：RL = RP 的时候，得到最大功率传输。

如何制作一个简易的自制矿石收音机？本教程介绍一个简单的自制矿石收音机套件，只采用最经典的一种电路，适合入门，电路原理容易理解。

矿石收音机出现在晶体管发明之前，那时候没有二极管，只好用某些天然矿石作为检波器，所以得名。

当然那时候也没有三极管，所以电路极其简单，甚至不需要电源。

现在我们讲的矿石收音机，是指采用那种简单的无电源电路的收音机，不一定用矿石做检波器，因为专用的检波二极管效果更好。

现在之所以还有必要学习这种简单的电路，因为它能说明无线电的基本原理。

现在各种无线电设备非常精密复杂了，但是基本原理不会变。

下面是制作完成的矿石收音机。

包括一个大的环形天线，一个简易的电路板。

套件内容包括：30米长的导线、电路板、电子元件包。

下图是制作完成后的电路板，可以看到非常简单，只有可变电容、检波二极管、滤波电容、小变压器几个元件。

后面我们会详细说明这几个元件的功能。

电路原理：学会矿石收音机的原理，也就学会了无线电接收的基本原理。

下面是电路原理图。

整个电路一共也没有几个元件，但是可以分成3个部分来讲解。

1、无线电波的接收请看上面的原理图。

天线就是一个环形线圈，线圈的物理量是电感（L），单位是亨利（H）。

可变电容是容量能够变化的电容，物理量是（C），单位是法拉（F）。

空气当中有电磁波的时候，电磁波的磁场穿过线圈，而且不断变化，就会在线圈中感应出信号。

电感和电容一起构成（LC）谐振电路，能够选择感应信号的频率，只有某一特定频率的无线电波才会被接收。

2、无线电波的解调接收到的电波是被音频信号调制过的高频信号，请看上面电路原理图里无线电信号的示意图，其中音频信号包络线是上下对称的，正负信号正好相互抵消。

二极管的特性是单向导电，经过二极管之后，无线电信号只剩下一半了，不会相互抵消，这个过程就叫做检波。

电容的特性是对高频信号相当于短路，因此高频信号被滤掉，只剩下音频信号，也就是我们需要的信号。

这整个过程就是无线电波的解调。

史上最简单的收音机，SoEasy！在之前的一期专题中，著名的PCB哥提到了矿石收音机的一些内容，而在开始今天的专题前，我们先来重温一下什么是矿石机。

矿石收音机是指用天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机，它是最简单的无线电接收装置，主要用于中波公众无线电广播的接收。

大家习惯把那些不使用电源，电路里只有一个半导体元件的收音机统称为“矿石收音机”。

由于最初是用矿石来做检波器，故由此而得名。

好了，了解了什么是矿石机后，现在切入正题，看技术前辈龙虾如何DIY最简单的矿石收音机。

如下图1所示，为最简单的短波矿石机，也是最容易的矿石机，不需要地线。

这个看似不成立的电路却是很响的。

导线的带电能力描述为对地电容，再把天线电感考虑其中，就有图2的等效电路。

这个电路也可以收中波。

不过中波若是不加电感电容，天线要很长才能谐振。

FM频段只要1.1--1.3米天线就能谐振，但FM不是调幅的，声音大不起来。

短波是调幅的，谐振天线又不长，所以最容易。

约11米天线就能在25、31米波段频率附近谐振，声音响亮。

这两个波段拥有丰富的短波信号。

作者用图3的方法实施，收到了声音洪亮的中国国际广播电台：洪亮就是音量已经大过头，超出了收听的需要。

这个台很强，衰落也很厉害，弱的时候可以一点声音都没有，强的时候能完全盖住中国之声。

短波中国之声是第二强台。

这是深圳地区的情况。

白天这个配置能收到深圳本地的两个中波台，一个深圳台，一个中国之声，一强一弱，都能听清。

晚上这两个台就淹没在各种信号之中，很难分辨出来。

晚上是短波的世界，主要是中国国际广播电台和中国之声，有时也能听到其它台，都有衰落现象。

有时候所有台都听不清了，各种信号混成一片热热闹闹的气氛。

开始时作者使用优选的SHH-1耳机，两只串联用700欧。

它既然这么响，于是换低灵敏的耳机。

换成下品的舌簧耳机也行。

用一只耳机也行。

然后换电话用的SD-150，接上就响。

矿石收音机制作方法
矿石收音机是一种非常基础的无线电接收装置，通过自然界的矿石（通常是方铅矿或磁铁矿等含有半导体特性的矿石）作为检波器来接收到无线电信号。

以下是制作一台简单的矿石收音机的基本步骤：
1. 材料准备：
矿石检波器（或者替代品如锗二极管、碳粒耳机）
可变电容器
无感电阻或线圈
天线和接地线
耳机（早期使用碳粒耳机，现代可以使用高阻抗耳机）绝缘支架和固定件
导线
2. 组装过程：
a. 制作天线：可以是一根较长的导线，将其一端连接到电路中的天线输入点。

b. 制作地线：同样需要一根导线插入土壤中或连接到
良好的大地参考点，另一端接入电路的地线位置。

c. 绕制线圈：用漆包线绕在非金属骨架上，比如纸筒或其他绝缘物体上，制成一个可调电感线圈，并在线圈两端引出连接线。

d. 连接矿石检波器：将矿石片夹在一个带有弹簧触点的结构上，以便调整接触压力，优化信号接收效果。

e. 安装可变电容器：与线圈并联，通过改变其容量来调节接收频率。

f. 连接耳机：将矿石检波器的一端连接到可变电容器的一个端子，另一个端子则连接到耳机的一个端子，而耳机的另一个端子连接到线圈或地线上形成回路。

3. 调试与使用：
将天线指向不同方向，调整矿石与触点之间的压力以及可变电容器的容量，寻找最佳的电台信号。

由于矿石收音机没有放大功能，所以接收到的声音会非常微弱，需在安静环境下仔细聆听。

请注意，以上为简易矿石收音机制作方法的大致流程，实际操作时可能需要根据具体环境和条件进行调整，并确保
遵守无线电相关法律法规，尤其是在涉及无线电信号发射和接收方面。
