工业电视系统一、系统概述煤矿作为高危行业之一，安全生产始终是头等大事。

由于煤矿矿区环境复杂，井下作业远离地面，地形复杂，环境恶劣，所以容易发生事故，对井下作业的视频监控是煤矿安全生产的一个重要环节。

因此，在煤矿井上、井下安装一套工业视频监控系统，对井上下，尤其是井下情况进行实时直观的监视监控，随时掌握井下现场的实际情况，对安全生产、调度指挥、科学决策提供直观、可靠的手段非常必要。

利用工业视频监控系统，地面监控人员可以直接对井下情况进行实时监看，不仅能直观的监视和记录井下工作现场的安全生产情况，而且能及时发现事故苗子，防患于未然；同时它可以把被监视场所的图像和声音全部或部分的记录下来，也能为事后分析事故提供有关的第一手图像资料，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大。

因此远程视频监控系统是现代矿井安全生产监控系统的重要组成部分。

煤矿安全视频监控以成熟的高新技术为支撑，依托计算机网络为基础，构建一个多功能、全方位、先进可靠、开放性的煤矿安全远程视频网络监控系统。

二、设计原则本系统设计将遵循"高起点、高技术、高质量、高效率、开放性"原则，结合企业实际情况进行。

所采用的技术和设备安全可靠、先进实用并能保证今后能平稳升级、易于扩展。

整个项目方案按总体规划、分步实施、重点突出。

建立适合于煤矿安全生产的光纤图像、数据传输信道，解决同轴电缆传输所带来的抗干扰效果差、不能远距离传输、误码率高等问题：特别是传输井下视频图像，清晰稳定，效果良好。

带宽高、本质安全，无中继传输可达20Km以上；选用适合煤矿这样比较复杂的地质环境条件的阻燃光缆；在领导办公室终端实现图像资源共享，操作简单，使用方便；接口兼容，界面友好，易于学习；切换控制方式便捷灵活，方法先进可靠：建立的视频监控系统对井上办公区域、储煤仓、绞车房、锅炉房、变电站、瓦斯抽放站、井口，井下绞车工作面、主要运输巷、车场等主要场所进行实时监控。

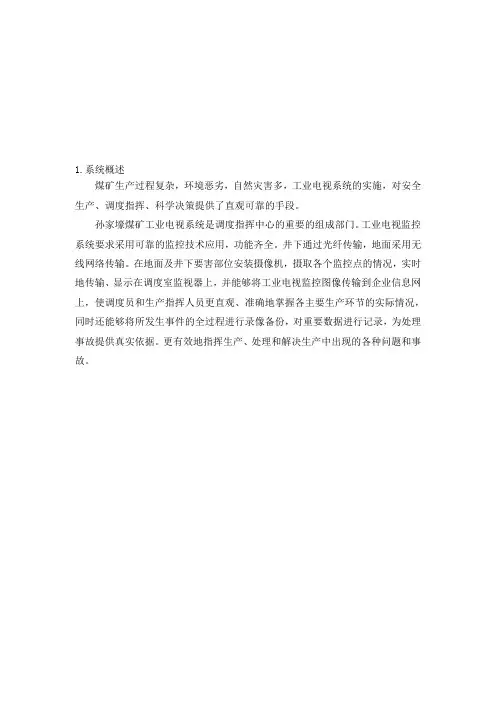

1.系统概述煤矿生产过程复杂，环境恶劣，自然灾害多，工业电视系统的实施，对安全生产、调度指挥、科学决策提供了直观可靠的手段。

孙家壕煤矿工业电视系统是调度指挥中心的重要的组成部门。

工业电视监控系统要求采用可靠的监控技术应用，功能齐全。

井下通过光纤传输，地面采用无线网络传输。

在地面及井下要害部位安装摄像机，摄取各个监控点的情况，实时地传输、显示在调度室监视器上，并能够将工业电视监控图像传输到企业信息网上，使调度员和生产指挥人员更直观、准确地掌握各主要生产环节的实际情况，同时还能够将所发生事件的全过程进行录像备份，对重要数据进行记录，为处理事故提供真实依据。

更有效地指挥生产、处理和解决生产中出现的各种问题和事故。

2.建设目标在行政办公楼楼、综合楼、宿舍楼及场地内重要位置设全方位彩色数字摄像机；在主井机头房、原煤仓、绞车房、中央变电所、井底车场等处设置本质安全型数字摄像机。

工业电视监控系统应满足如下要求：主控室通过后端的控制设备对现场摄像机的云台、镜头等进行操纵，系统通过监视器或电视机能自动地通过摄像机进行摄录，进行全天候监视。

系统能够实现无人值守。

通过调整摄像机，可以清楚地看到现场中的细节情况。

录入的图像采用数字化存储方式。

存贮的图像动可循环删除。

还可以根据用户需要，加大存储周期，或增加其他外存设备。

系统可以随时方便、即时地检索、回放记录存贮的图像，如可按时间、地点(镜头或图像文件进行检索和回放。

回放图像稳定、清晰，可反复读写。

图像存储介质为硬盘，并配合光盘刻录机永久存放。

开机后，系统可直接进入监控状态。

系统有安全密码，没有权限的人员不能对监控系统进行查询、设置、删除文件操作。

系统一旦遇到意外断电时，可以自动恢复工作。

留有报警接口，将来可以连接主动探测器或被动式紧急按钮，增加对突发事件的报警录像功能。

系统可以通过网络与信息管理系统联网。

3.建设内容1）工业电视系统2）大屏幕显示系统4.设计原则本系统设计根据孙家壕煤矿的特点，贯彻“简单、实用、可靠、经济、先进”的方针，遵循先进性与前瞻性、实用性于拓展性、可靠性与稳定性、统一性与标准化、安全性与保密性、可管理性的原则进行设计。

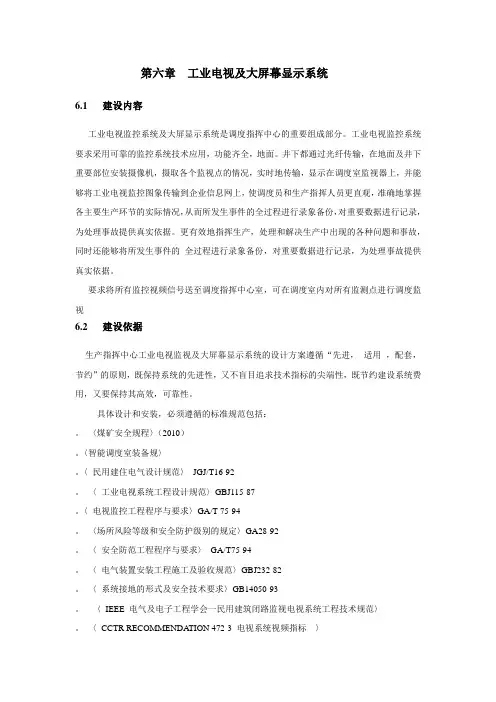

第六章工业电视及大屏幕显示系统6.1 建设内容工业电视监控系统及大屏显示系统是调度指挥中心的重要组成部分。

工业电视监控系统要求采用可靠的监控系统技术应用，功能齐全，地面。

井下都通过光纤传输，在地面及井下重要部位安装摄像机，摄取各个监视点的情况，实时地传输，显示在调度室监视器上，并能够将工业电视监控图象传输到企业信息网上，使调度员和生产指挥人员更直观，准确地掌握各主要生产环节的实际情况，从而所发生事件的全过程进行录象备份，对重要数据进行记录，为处理事故提供真实依据。

更有效地指挥生产，处理和解决生产中出现的各种问题和事故，同时还能够将所发生事件的全过程进行录象备份，对重要数据进行记录，为处理事故提供真实依据。

要求将所有监控视频信号送至调度指挥中心室，可在调度室内对所有监测点进行调度监视6.2 建设依据生产指挥中心工业电视监视及大屏幕显示系统的设计方案遵循“先进，适用，配套，节约”的原则，既保持系统的先进性，又不盲目追求技术指标的尖端性，既节约建设系统费用，又要保持其高效，可靠性。

具体设计和安装，必须遵循的标准规范包括：。

〈煤矿安全规程〉（2010）。

〈智能调度室装备规〉。

〈民用建住电气设计规范〉JGJ/T16-92。

〈工业电视系统工程设计规范〉GBJ115-87。

〈电视监控工程程序与要求〉GA/T 75-94。

〈场所风险等级和安全防护级别的规定〉GA28-92。

〈安全防范工程程序与要求〉GA/T75-94。

〈电气装置安装工程施工及验收规范〉GBJ232-82。

〈系统接地的形式及安全技术要求〉GB14050-93。

〈IEEE 电气及电子工程学会一民用建筑闭路监视电视系统工程技术规范〉。

〈CCTR RECOMMENDA TION 472-3 电视系统视频指标〉。

〈数据终端设备和数据终端设备接口系列标准〉ＥＬＡ－２３２Ｄ。

〈电气指标标准〉ＥＬＡ－４２２ＥＬＡ－４８５。

〈场所风险等级和安全防护级别的规定〉ＧＡ２８－９２6.3系统组成整个工业电视监控系统及大屏显示系统由现场前端监控设备，信号传输，指挥控制中心等部分组成6.4工业电视系统根据业主提供资料，唐山沟煤矿矿井已有工业电视系统设备先进，利用良好，系统在主，副井井口。

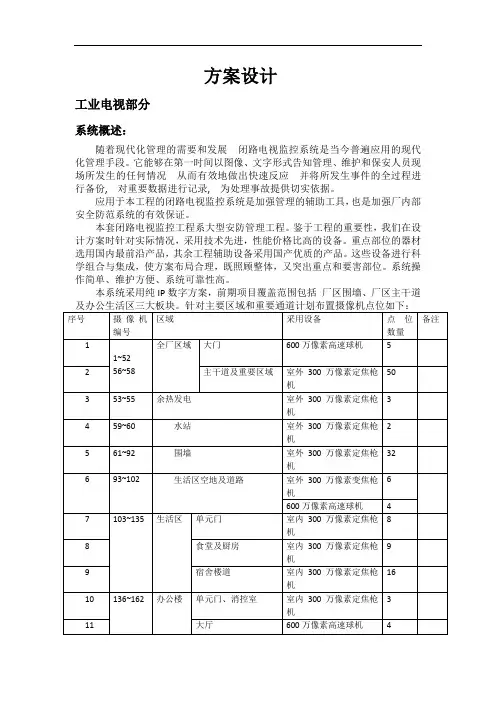

方案设计工业电视部分系统概述：随着现代化管理的需要和发展闭路电视监控系统是当今普遍应用的现代化管理手段。

它能够在第一时间以图像、文字形式告知管理、维护和保安人员现场所发生的任何情况从而有效地做出快速反应并将所发生事件的全过程进行备份,对重要数据进行记录,为处理事故提供切实依据。

应用于本工程的闭路电视监控系统是加强管理的辅助工具，也是加强厂内部安全防范系统的有效保证。

本套闭路电视监控工程系大型安防管理工程。

鉴于工程的重要性，我们在设计方案时针对实际情况，采用技术先进，性能价格比高的设备。

重点部位的器材选用国内最前沿产品，其余工程辅助设备采用国产优质的产品。

这些设备进行科学组合与集成，使方案布局合理，既照顾整体，又突出重点和要害部位。

系统操作简单、维护方便、系统可靠性高。

本系统采用纯IP数字方案，前期项目覆盖范围包括厂区围墙、厂区主干道序号摄像机编号区域采用设备点位数量备注11~5256~58 全厂区域大门600万像素高速球机 52 主干道及重要区域室外300万像素定焦枪机503 53~55 余热发电室外300万像素定焦枪机34 59~60 水站室外300万像素定焦枪机25 61~92 围墙室外300万像素定焦枪机326 93~102 生活区空地及道路室外300万像素变焦枪机6600万像素高速球机 4 7 103~135 生活区单元门室内300万像素定焦枪机88 食堂及厨房室内300万像素定焦枪机99 宿舍楼道室内300万像素定焦枪机16 10 136~162 办公楼单元门、消控室室内300万像素定焦枪机3 11 大厅600万像素高速球机 4区域点位配置：点位监控范围：根据摄像点的分布和现场实际施工情况，在各个监视区域配置网络接入交换机，各摄像机点位接入就近的网络接入箱进入系统。

由于现场距离较远，各区域的接入交换机通过光缆将接入的网络信号输送到各大区域的汇聚网络交换机，汇聚交换机再通过网线或光缆传输至中心监控室。

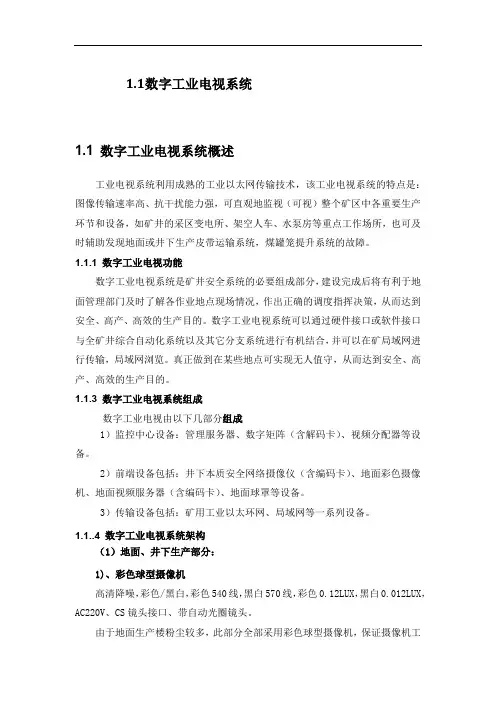

1.1数字工业电视系统1.1数字工业电视系统概述工业电视系统利用成熟的工业以太网传输技术，该工业电视系统的特点是：图像传输速率高、抗干扰能力强，可直观地监视（可视）整个矿区中各重要生产环节和设备，如矿井的采区变电所、架空人车、水泵房等重点工作场所，也可及时辅助发现地面或井下生产皮带运输系统，煤罐笼提升系统的故障。

1.1.1数字工业电视功能数字工业电视系统是矿井安全系统的必要组成部分，建设完成后将有利于地面管理部门及时了解各作业地点现场情况，作出正确的调度指挥决策，从而达到安全、高产、高效的生产目的。

数字工业电视系统可以通过硬件接口或软件接口与全矿井综合自动化系统以及其它分支系统进行有机结合，并可以在矿局域网进行传输，局域网浏览。

真正做到在某些地点可实现无人值守，从而达到安全、高产、高效的生产目的。

1.1.3数字工业电视系统组成数字工业电视由以下几部分组成1）监控中心设备：管理服务器、数字矩阵（含解码卡）、视频分配器等设备。

2）前端设备包括：井下本质安全网络摄像仪（含编码卡）、地面彩色摄像机、地面视频服务器（含编码卡）、地面球罩等设备。

3）传输设备包括：矿用工业以太环网、局域网等一系列设备。

1.1..4 数字工业电视系统架构（1）地面、井下生产部分：1)、彩色球型摄像机高清降噪，彩色/黑白，彩色540线，黑白570线，彩色0.12LUX，黑白0.012LUX，AC220V、CS镜头接口、带自动光圈镜头。

由于地面生产楼粉尘较多，此部分全部采用彩色球型摄像机，保证摄像机工作稳定和维护方便，配置8mm自动光圈镜头，观看主要设备或重要场所，能适应复杂的采光环境。

2)、本质安全型网络摄像仪适用于井下爆炸性气体和煤尘的煤矿井下环境中，该摄像仪通过CCD摄像头采集视频信号，视频信号采用H.264压缩技术并转换成以太网信号传输至网络，支持主机B/S、C/S模式访问，实现对井下图像的监控；对外提供一路以太网电缆口和一路以太网光纤口，实现以太网信号的光电转换及各以太网口设备的信息交换。

***********煤矿调度室光纤工业电视系统设计方案徐州圣能科技有限公司二零一一年十二月目录矿井光纤工业电视系统介绍 (3)一、矿井光纤工业电视系统国内外现状 (3)二、**矿光纤工业电视系统概述 (4)三、**矿光纤工业电视系统组成 (4)1.**煤矿光纤工业电视系统井下部分 (4)2.**煤矿光纤工业电视系统地面部分 (5)3.**煤矿光纤工业电视系统调度室部分 (5)4.**煤矿光纤工业电视系统领导办公室部分（预留） (6)四、矿井光纤工业电视系统技术特点 (6)五、矿井光纤工业电视系统技术指标 (7)六、**矿调度所摄像仪安装布置图 (12)七、**矿地面摄像仪安装布置图 (13)八、**矿地面摄像仪安装布置图 (14)附件1：系统设计依据、技术规范和技术标准 (15)附件2：供货范围 (16)2．1调度室工业电视部分供货范围（本厂生产） (16)附件3：主要外购材料和部件情况 (17)3．1调度室光纤工业电视系统(外购设备) (17)附件4：技术服务和联络 (17)矿井光纤工业电视系统介绍一、矿井光纤工业电视系统国内外现状煤矿井下生产过程复杂，环境恶劣，自然灾害多，严重影响生产和人身安全。

煤矿井上、井下光纤工业电视系统的实施，对安全生产、调度指挥、科学决策提供了直观、可靠的手段。

工业电视系统的信号传输有两种方式：电缆传输和光纤传输。

由于井下条件限制，图像数据信息利用电缆传输时，在传输距离、信息容量、抗电磁干扰及可靠性方面都存在许多不足。

特别在远距离传输视频信号时，由于频带宽，电磁干扰严重，用普通的电缆不可能无畸变地远距离传输，影响视频信号质量，造成图象模糊不清。

国外在20世纪50－60年代已经采用了光缆传输的工业电视系统，但由于该时期的摄像机设备在照明(光线要求)达不到预期要求的条件下造成图像质量不理想。

自20世纪80年代以来，特别是国外大规模集成电路工艺日趋成熟，已经推出了低照度(0.02lux)长寿命固定CCD摄像器件，很多场合普遍使用工业电视监视系统，如：煤矿井上/下工业电视监视系统、银行及财务安全保卫系统、铁路车站、沿海港口码头及煤质运销系统等。
