工程图学(含CAD)第1阶段练习题

《建筑工程识图与CAD》习题一及答案一.填空题（1ˊ×15=15′）1.工程图样中地投影方法可分为 . .2.在三投影面体系中,按直线与投影面之间地相对位置不同可分为 . 和 .3.平面体地投影实质上是 . 和地投影集合. 4．组合体按组合特点分为：__________.__________.__________.5．房屋施工图按专业不同分为： . . . .二.单项选择（2ˊ×10=20′）1．汉字地高度应不小于（）.A．2.5mm B.1.8mm C.3.5mm D.1.5mm2.物体在水平投影面上反映地方向是（）.A.上下.左右B.前后.左右C.上下.前后D.上下.左右3.剖切符号中剖切位置线地长度为（）.A.6～10mmB.4～6mmC.5～8mmD.3～6mm4.表示为（）.A.号轴线之后地第三根附加轴线；B.A号轴线之前地第三根附加轴线；C.0A号轴线之后地第三根附加轴线；D.0A号轴线之前地第三根附加轴线；5.表示房屋内部地结构形式.屋面形状.分层情况.各部分地竖向联系.材料及高度等地图样,称为（）.A.外墙身详图B.建筑剖面图C.楼梯结构剖面图D.楼梯剖面图6.雨篷是建筑物上重要地附属构件,一般在（）平面图上予以表示. A．顶层 B．中间层 C．二层 D．首层7.建筑剖面图及其详图中注写地标高为（）.A.建筑标高B.室内标高C.结构标高D.室外标高8.在建筑总平面图地常用图例中,对于新建建筑物外形用（）表示.A.细实线B.中虚线C.粗实线D.点划线9.楼梯中间层平面图地剖切位置,是在该层（）地任意位置处,各层被切地梯段用一根45°地折断线表示.A.往上走地第一梯段（休息平台下）B.往上走地第二梯段（休息平台上）C.建筑平面图D.建筑剖面图10.定位轴线应用（）绘制.A．中粗实线 B．细实线C．虚线 D．细点划线三.多项选择题（3ˊ×4=12′）1.投影面垂直面有三种不同情况,其中说法正确地有（）.A．垂直于H面,倾斜于V面和W面B．垂直于H面,平行于V面和W面C．垂直于V面,倾斜于H面和W面D．垂直于V面,平行于H面和W面2.下列构造中,应在外墙身墙脚构造中表示地有（）.A．散水B．防潮层C．泛水D．踢脚E．一层地面3．在建筑工程图样上,尺寸地组成包括（）.A．尺寸界线 B．尺寸线 C．尺寸起止符号D．尺寸大小 E．尺寸数字4．建筑施工图地图样通常包括（）.A．首页和总平面图 B．建筑平面图 C．建筑立面图D．建筑剖面图 E．建筑详图四.判断题（1ˊ×4=4′）1.正面斜二测Y轴地轴向变形系数为1 . （）2.无论采用何种比例作图,图形上标注地尺寸必须是物体地实际尺寸.（）3.一般房屋中把反映建筑物主要出入口地立面图称为正立面.（）4.A1图纸幅面地尺寸规格是420×630mm. （）5.剖面图中被剖切到地轮廓线用中粗实线表示. （）五.应用题：（48′）1.根据两面视图补画第三面视图并画出正等测轴测图（15′）（侧面投影7分,轴测图8分）2.绘出下面构件地1-1和2-2断面图（10′）.（1-1断面图4分,2-2断面图6分）3.读图,完成下列填空（23′）（1）该平面图为_____________层平面图.建筑平面图是用一个假想地剖切平面沿略高于 ____________地位置剖切房屋后,移去上面部分,将剩余部分向水平面做正投影所得地水平剖面图.A．窗顶 B．窗台 C．踢脚 D．地面（2）该住宅客厅处室内地面标高为____________,室外为____________,厨房.卫生间前室地面比卧室低 .大门入口处设台阶,下级.（3）房屋地定位轴线均通过墙体中心线,横向定位轴线从____________至____________,纵向定位轴线从____________至____________.（4）该建筑东西向总长____________,南北向总长____________.卧室地开间尺寸为____________,进深尺寸为____________（外墙厚度240mm）.（5）试一一列举该图所显示地门有____________.____________. .M4（1）（请标注门地数量）；窗C5地洞口宽为____________,C2地数量为____________；另外还有门连窗___________,其开启方向为 (向内或向外).（6）A-A.B-B分别为剖面图地剖切位置,其中A-A剖面图地剖视方向为 ,在设计中,剖切位置一般选在____________ 地位置.《建筑工程识图与CAD》习题一答案：一.填空题1.中心投影.平行投影2.投影面平行线.投影面垂直线.一般位置直线3.点.线.面4.曡加式.切割式.混合式5.建筑施工图.结构施工图.设备施工图.装饰施工图二.单纯选题1.C2.B3.A4.B5.B6. C7.A8.C9.A. 10.D三.多选题1.AC2.ABDE3.ABCE4.ABCDE.四.判断题1.×2.√3.√4.×5.×五.综合题1.2..3.（1）一.B.（2）-0.360M. -0.450M. 0.05M. 三.（3）1. 8. A.J.（4）15840mm . .14340mm. 3900mm. 3300mm. 240mm. （5）M1（4）.M2（2）.M3（2）.1800mm.4.MC-1.向外（6）向左.楼梯间并通过门窗洞口。

一、单项选择题（本题共4小题，每小题3分，共12分。

）1、已知立体的正面投影和水平投影，正确的侧面投影图是（ C ）。

2、下图为圆柱与圆球相贯的两面投影，其中主视图正确的是（ B ）。

A B C D3、正确的一组视图是__B____。

A B C D4、下图为圆柱与圆球相贯的两面投影，其中主视图正确的是（A ）。

A B C D 二、判断题（本题共4小题，每小题3分，共12分。

对的打“√”，错的打“×”，不需要改错。

）1、图2-1中，K 点在三角形ABC 所确定的平面内。

（ √ ）2、图2-2中，AB 和CD 两条直线相交。

（ × ）3、图2-3中，线段CK 在平面ABC 内 。

（ × ）4、图2-4中，AB和CD两条直线相交。

（√）图2-1 图2-2 图2-3 图2-4三、填空题（本题共5小题，每空1分，共10分）1、国家标准规定图纸的基本幅面有5种，其中A4幅面为最小的基本图幅，其尺寸是210X297。

2、组合体的尺寸应包括定型尺寸、定位尺寸和总体尺寸。

3、断面图有移出断面图和重合断面图两种。

4、形体分析法和线面分析法是读图的两个基本方法。

5、局部剖的剖切范围用波浪线绘制。

四、综合题(本题共4小题，第1题12分，第2题每小题10分，第3题20分，第4题24分，共66分)1、分析下图中组合体的尺寸标注，补注出漏注的 6 个尺寸，尺寸数值按1:1在图中量取，取整数。

2、已知多体相交，补全视图中所缺的图线（包括虚线）。

3、已知主视图和俯视图，补画左视图。

4、在指定位置画出半剖的主视图和全剖的左视图。

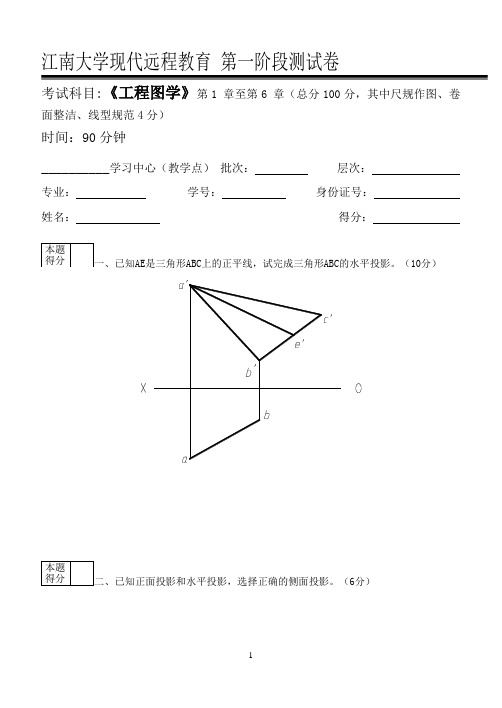

江南大学现代远程教育第一阶段测试卷考试科目:《工程图学》第1 章至第6 章（总分100分，其中尺规作图、卷面整洁、线型规范4分）时间：90分钟__________学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：本题得分一、已知AE是三角形ABC上的正平线，试完成三角形ABC的水平投影。

（10分）本题得分二、已知正面投影和水平投影，选择正确的侧面投影。

（6分）正确的侧面投影是本题得分三、完成正面投影。

(10分）本题得分四、已知主视图和左视图，作俯视图。

（14分）本题得分五、已知主视图和俯视图,画出左视图（包括细虚线）。

（18分)本题得分六、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）。

（10分）本题得分七、已知立体的主视图和俯视图，在指定位置将主视图改画成半剖视图，并画出全剖的左视图。

(20分)本题得分八、判断以下各组视图的画法是否正确（对的打“√”，错的打“×”）。

（8分）AA-A A-A A-A A-A参考答案：本题得分一、已知AE是三角形ABC上的正平线，试完成三角形ABC的水平投影。

（10分）本题得分二、已知正面投影和水平投影，选择正确的侧面投影。

（6分）正确的侧面投影是 C 本题得分三、完成正面投影。

(10分）本题得分四、已知主视图和左视图，作俯视图。

（14分）本题得分五、已知主视图和俯视图,画出左视图（包括细虚线）。

（18分)本题得分六、标注组合体尺寸（尺寸数值按1：1在图中量取，取整数）。

（10分）本题得分七、已知立体的主视图和俯视图，在指定位置将主视图改画成半剖视图，并画出全剖的左视图。

(20分)本题得分八、判断以下各组视图的画法是否正确（对的打“√”，错的打“×”）。

（8分）AA-A A-A A-AA-AA-AA-AA-AA-AA。

建筑CAD第一至四章的多选题及答案（多选题）注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是错误的，.就不要选择。

top/默认广东课程04/第1章、CAD的基础/多项选择多项选择AutoCAD中保存文件的格式包括以下（）几种。

题目结束后显示正确答案数: 是A. 图形样板(*.dwt) 25B. DXF(*.dxf) 25C. 图形(*.dwg) 25D. 图形标准(*.dws) 25多项选择AutoCAD中创建新文件时，在【选择样板】对话框中文件的类型包括（）。

题目结束后显示正确答案数: 是A. 图形样板(*.dwt) 33.3B. 备份(*.bak) -100C. 图形(*.dwg) 33.3D. 标准(*.dws) 33.3多项选择栅格样式设置中，系统设置在以下哪些位置显示点栅格（）。

题目结束后显示正确答案数: 是A. 二维模型空间33.3B. 块编辑器33.3C. 三维模型空间-100D. 图纸/布局33.3多项选择以下属于图形输入设备的是（）。

题目结束后显示正确答案数: 是A. 键盘25B. 鼠标25C. 光笔25D. 数字化仪器25多项选择用LINE命令画直线时，可用哪些输入点的方式（）。

题目结束后显示正确答案数: 是A. 绝对坐标50B. 相对坐标50C. 捕捉特殊点-100D. 点（坐标）过滤-100多项选择在AutoCAD中以下哪些方法能启动命令（）。

题目结束后显示正确答案数: 是A. 打开NEW对话框来调用命令-100B. 通过下拉菜单调用命令33.3C. 通过工具条来调用命令33.3D. 在COMND命令行键入命令33.3多项选择建筑工程施工图按照专业分工的不同，可分为（）。

题目结束后显示正确答案数: 是A. 建筑施工图33.3B. 结构施工图33.3C. 设备施工图33.3D. 水电施工图-100多项选择AutoCAD的操作界面主要由标题栏、菜单栏和（）几部分组成。

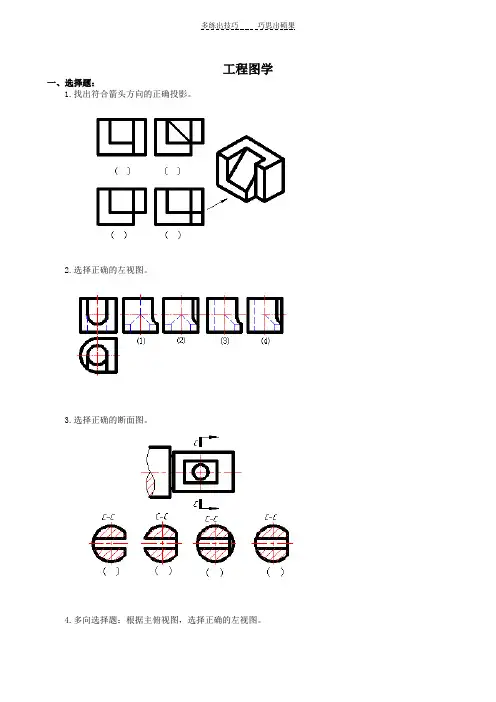

工程图学一、选择题：1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题：根据主俯视图，选择正确的左视图。

5.根据俯视图选择正确的剖视图。

6.选择正确的左视图。

7.判断小轴的四个移出断面哪个正确。

8.根据俯视图选择正确的剖视图。

9.选择正确的断面图。

10.根据两视图，找出正确的第三视图。

11.选择正确的左视图。

12.下列局部剖视图表达正确的一组是（）13.下列螺纹及螺纹连接画法正确的是（）二、补漏线：1.补画视图中漏画的图线。

2.补画剖视图中漏画的图线。

3.补画视图中漏画的图线。

4.补画视图中漏画的图线。

5.补画剖视图中漏画的图线。

6.画全左视图。

7.补画剖视图中漏画的图线。

8.补画视图中漏画的图线。

9.补画视图中漏画的图线。

10.补画主视图中的漏线。

11.补画视图中漏画的图线。

12.补画俯、左视图中漏画的图线。

13.补画左视图中漏画的图线。

三、补视图：1.补画俯视图。

2.补画俯视图。

3.求作俯视图。

4.补画左视图。

5.画出圆柱被截切后的侧面投影。

6.补画左视图。

7.补画俯视图。

8.画全俯视图，作出左视图。

9.补画俯视图。

四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。

2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。

五、剖视图：1．将主视图画成半剖视图，并画出全剖的左视图。

2．将主视图改画成半剖视图，并将左视图画成全剖视图。

3．将主视图画成半剖视图，并画出全剖的左视图。

4.将主视图画成半剖视图，并将左视图画成全剖视图。

5.将主视图画成全剖视图。

6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。

7.将主视图画成全剖视图（可在原图上改，不要的线打“X”）。

8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。

参考答案一、选择题：1.找出符合箭头方向的正确投影。

2.选择正确的左视图。

3.选择正确的断面图。

4.多向选择题：根据主俯视图，选择正确的左视图。

江南大学现代远程教育2015上半年第一阶段测试卷考试科目:《建筑制图与识图》第一章至第三章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1. 在所垂直的投影面上的投影积聚成线，反映与其他两投影面的倾角；在其它两投影面上的投影为类似形且小于实形，这样的平面是（ B ）A、一般位置平面B、投影面平行面C、投影面垂直面2. 在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（ C ）A一般位置平面 B投影面平行面 C投影面垂直面3. 点与无限长直线的关系有（ B ）种A、1B、2C、3D、无数种4.在画图时，两条平行线之间的净距不宜小于（ C ）A、0.5mmB、0.6mmC、0.7mmD、0.8mm5. 本课程主要学习的投影方法（ C ）A、中心投影法B、斜投影法C、正投影法6. 若已知空间点A，投射方向S，投影面H。

点A的投影仍是点，且是唯一的吗？( A )A、是B、不是C、不一定是7. 图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（ B ）。

A.0.25B.0.5C.0.75D.0.158. 工程制图中绘制图样的主要方法是（ B ）。

A.斜投影法B.正投影法C.中心投影法D.以上都不正确9. 在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( C )。

A.会签栏B.图标C.图框D.图纸目录10. 投影面垂直线的正投影为（ A ）A.汇聚为一点B.反映实长C.仍为一直线，但长度缩短二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错。

）(× )1. 投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。

(√ )2. 图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。

第一阶段测试卷考试科目:《建筑制图与识图》第一章至第三章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1．图纸的会签栏一般在（ B ）A、图纸右上角及图框线内B、图纸左上角及图框线外C、图纸右上角及图框线外D、图纸左上角及图框线内2．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A、400B、2000C、10000D、2003．下列仪器或工具中，不能用来画线的是（ B ）A、三角板B、丁字尺C、比例尺D、曲线板4.点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）。

A、积聚性B、同素性C、从属性D、定比性5. 填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可6．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ）A、点B在点A前面B、点B在点A上方，且重影于V面上C、点A在点B下方，且重影在OX轴上D、点A在点B前面7、侧垂面的H投影（ A ）。

A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角8. 点的两面投影连线与相应投影轴的关系是（ A ）A、垂直B、平行C、相交D、异面9. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（ B ）A、一般位置直线B、投影面平行线C、投影面垂直线10. 在所垂直的投影面上的投影积聚成点，在其它两投影面上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（ C ）A、一般位置直线B、投影面平行线C、投影面垂直线二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错。

机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分方8，试作A、B两点的三面投影。

(10分）二、作平面四边形ABCD的投影。

（10分)三、完成下列各形体的投影。

(12分，每题6分)1．2．四、根据给出的视图,补画第三视图（或视图所缺的图线）。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图.(10分)六、在指定位置将主视图画成剖视图.（10分)七、补全螺栓连接图中所缺的图线.（10分）八、已知两平板齿轮啮合，m1=m2=4mm，z1=20,z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

（10分)九、读零件图，并回答问题。

(16分）1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准.，是螺纹(内、外),H是，8徐州师范大学考试试卷（1) 答案机械系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人二、已知点A距H面为12,距V面为15,距W面为10，点B在点A的左方5，后方10,上方8，试作A 、B 两点的三面投影。

XZY HY WOaaabbb二、作平面四边形ABCD 的投影。

三、完成下列各形体的投影。

1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线)。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图.八、已知两平板齿轮啮合，m1=m2=4mm,z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2)。

九、读零件图,并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外）,又是，H是，答案:1．该零件采用了哪些视图、剖视图和剖面图?说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。

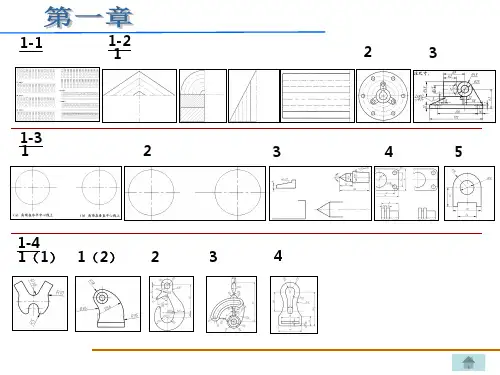

《工程制图》课程练习题P2-1.在指定位置处，照样画出各种图线。

P3-1按小图上所注尺寸，在指定位置采用1：1的比例作图（1）斜度（2）锥度P5-2徒手画出下列图形，比例为1：1，不标注尺寸P6-2已知：A（25，20，10）、B（0，10，15）、C（0，0，20）作出各点的三面投影图。

在点A的左方20mm；3.点C在H面内。

P7-1判断下列直线对投影面的相对位置，并填写名称P7-2依据下列条件作出各直线的三面投影。

1.正平线AB 长20mm ，距V 面15mm ，o30=α，且点B 在点A 的右下方； 2.铅垂线CD 长20mm,，距W 面15mm ，点D 在点C 上方。

P7-3在AB 上取一点E ，使AE=10mm ，完成E 点的三面投影。

P8-21.如图，求出线段AB 的实长和对V 面的倾角β；2.已知直线CD 对H 面的倾角o30=α，求其正面投影。

P8-3判断平面与投影面的相对位置，并填写名称。

P9-2完成下列平面图形的两面投影：1.等边三角形ABC为水平面；2.正方形DEFG为正垂面。

P9-3补全平面图形ABCDE的两面投影。

P9-4在平面ABC内取一点K，使K点距H面15mm，距V面20mm。

P10-2过C点作直线AB的平行线CD，长度为20mm。

P10-3已知AB与CD相交，点B在H面内，点D距V面10mm，作出两直线的投影。

P11-2作两交叉直线AB与CD的公垂线EF，分别交AB、CD于点E、F，并标明ABCD间的真实距离。

P11-3作出以AC为底的等腰三角形ABC的水平投影。

P12-1作一正平线MN与AB、CD、EF三直线均相交。

P12-2已知AB为正平线，点C在H面内，作出等边三角形ABC的两面投影。

P13-1判断下列线与面的相对位置（相交、平行、垂直）P13-3求直线MN与平面ABC的交点K，并判断可见性。

P14-11.过点M作一平面平行于平面DEF；2.过点K作正平线平行于平面ABC。

工程图大一考试题目及答案一、单项选择题（每题2分，共20分）1. 工程图中，尺寸线通常使用什么线型？A. 虚线B. 实线C. 点线D. 双点划线答案：B2. 在工程图中，哪个视图显示了物体的顶面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B3. 工程图中的尺寸标注应该使用哪种字体？A. 手写体B. 印刷体C. 草书D. 行书答案：B4. 工程图中，哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A5. 在工程图中，中心线通常用于表示什么？A. 对称轴B. 尺寸线C. 轮廓线D. 切割线答案：A6. 工程图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A7. 在工程图中，哪个视图显示了物体的左侧面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：C8. 工程图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C9. 在工程图中，哪个符号表示焊接？A. ∅B. ∞C. ∇D. ∥答案：B10. 工程图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D二、填空题（每题2分，共20分）1. 工程图中，尺寸标注的起点线通常使用________线。

答案：实线2. 在工程图中，________视图用于显示物体的底部。

答案：仰视图3. 工程图中的尺寸标注应该清晰、________，并且易于阅读。

答案：准确4. 工程图中，________线用于表示物体的对称轴。

答案：中心线5. 工程图中，________符号用于表示孔。

答案：∅6. 工程图中，________符号用于表示倒角。

答案：∇7. 工程图中，________符号用于表示焊接。

答案：∞8. 工程图中，________符号用于表示公差。

答案：∥9. 在工程图中，________线用于表示物体的轮廓。

答案：粗实线10. 工程图中，________符号用于表示螺纹。

答案：∅三、简答题（每题10分，共30分）1. 简述工程图的作用和重要性。

江南大学现代远程教育第一阶段江南大学练习题答案共三个阶段，这是其中一个阶段，答案在最后。

考试科目:《工程图学（含CAD）》第一章至第六章（总分100分）学习中心（教学点）批次：层次：
专业：学号：身份证号：
姓名：得分：
一、单项选择题（本题共4小题，每小题3分，共12分。

）
1、已知立体的正面投影和水平投影，正确的侧面投影图是（）。

2、下图为圆柱与圆球相贯的两面投影，其中主视图正确的是（）。

A B C D
A B C D
1
3、正确的一组视图是______。

A B C D
4、在下面四个移出断面图中，画法正确是（）。

A B C D
二、判断题（本题共4小题，每小题3分，共12分。

对的打“√”，错的打“×”，不需要
改错。

）
1、图2-1中，K点在三角形ABC所确定的平面内。

（）
2、图2-2中，AB和CD两条直线相交。

（）
3、图2-3中，线段CK在平面ABC内。

（）
4、图2-4中，AB和CD两条直线相交。

（）
图2-1 图2-2 图2-3 图2-4 三、填空题（本题共5小题，每空1分，共10分）
2。

CAD一级考试一、选择题1. 画一个圆与三个对象相切，可以使用哪种绘制方法（）[单选题] *A.相切、相切、半径B.相切、相切、相切√C.3点D.圆心、直径2. 用“多边形”命令创建的正四边形是由（）个图形对象组成的。

[单选题] *A.1√B. 2C. 3D. 43. 在图层的标准颜色中，（）是图层的缺省颜色。

[单选题] *A.红色B.白/黑色√C.蓝色D.黄色4. 下列选项是相对直角坐标的是（）[单选题] *A.13,45B.@20,30√C.13<45D.@20<905. AutoCAD的图形样板文件用（）作为扩展名。

[单选题] *A..dwsB..dwt√C..dwfD..dwg6. 使用下列哪个操作可以完成对所选图形的旋转（）[单选题] *A.MOVEB.ROTAE√C.COPYD.MOCORO7. 移动圆对象，使其圆心移动到直线中点，需要应用（）[单选题] *A.正交B.极轴C.栅格D.对象捕捉√8. 在CAD中绘制直线的快捷键是（）[单选题] *A.trB.L√C.recD.Pl9. 在CAD中要创建矩形阵列，必须指定（）[单选题] *A.行数、项目的数目以及单元大小B.项目的数目和项目间的距离C.行数、列数以及间距√D.以上都不是10. 在CAD中为一条直线制作平行线用（）命令[单选题] *A.移动B.镜像C.偏移√D.旋转11. 当使用LINE命令封闭多边形时，最快捷的方法是（）[单选题] *A.输入C回车√B.输入B回车C.输入PLOT回车D.输入DRAW回车12. （）方式一次只能选择一个基本对象。

[单选题] *A.窗口B.窗交C.点选√D.视窗13. 重复刚刚执行的命令有三种方式，下列（）方式不适用。

[单选题] *A.按回车键B.按空格键C.鼠标右键D.按F1键√14. 要保持图形的颜色与图层的颜色一致，图形的颜色应设置为（）。

[单选题] *A.随层“ByLayer”√B.随块“ByBlock”C.Block“创建块”D.Color“指定颜色”15. 下列哪一项不是空格键的用途（）[单选题] *A.确认输入命令完毕B.结束命令C.确认选择图元完成D.刷新命令√16. 在下列命令中，调用一次可以复制生成多个与源对象完全相同的结构命令是（）[单选题] *A.镜像命令B.阵列命令√C.移动命令D.比例命令17. 矩形命令产生的矩形由（）个图形对象组成的。

cad一级考试理论试题及答案1. CAD软件中，哪个命令用于绘制直线？A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，如何快速选择多个对象？A. 使用鼠标右键拖动选择B. 使用鼠标左键拖动选择C. 使用鼠标中键拖动选择D. 使用鼠标左键单击选择答案：B3. CAD中，哪个工具用于创建圆？A. LINEB. CIRCLEC. ELLIPSED. POLYGON答案：B4. 如何在CAD中打开新的绘图文件？A. 使用快捷键Ctrl+NB. 使用快捷键Ctrl+OC. 使用快捷键Ctrl+SD. 使用快捷键Ctrl+P答案：A5. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A6. 如何在CAD中测量两点之间的距离？A. 使用DISTANCE命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用SCALE命令答案：A7. CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A8. 如何在CAD中保存当前绘图文件？A. 使用快捷键Ctrl+SB. 使用快捷键Ctrl+OC. 使用快捷键Ctrl+ND. 使用快捷键Ctrl+P答案：A9. CAD中，哪个工具用于创建椭圆？A. ELLIPSEB. CIRCLEC. RECTANGLED. POLYGON答案：A10. 在CAD中，如何复制一个对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A。

工程制图及机械CAD基础知到章节测试答案智慧树2023年最新吉林大学第一章测试1.按照国家标准规定，下列哪些比例是可以优先选择的？（）参考答案:5：1;2：12.图样中，粗实线可以用来表示下列哪些图形元素。

参考答案:可见棱边线;可见轮廓线3.尺寸界线用细实线绘制，用来表明所注尺寸的边界和范围。

它可以由哪些图形元素引出或代替？（）参考答案:轴线;可见棱边线;对称中心线;图形的轮廓线4.下列关于尺寸标注的描述，哪些是正确的?（）参考答案:线性尺寸的数字一般应注写在尺寸线上方，尺寸数字水平填写时字头向上，铅垂填写时字头向左，其它倾斜方向的尺寸数字应有向上的趋势。

;线性尺寸的尺寸线必须与所标注的线段平行。

;串列尺寸，箭头应对齐。

5.下列关于角度标注的描述，哪些是正确的?（）参考答案:角度注写在尺寸线的中断处，或尺寸线的上方、外边或引出标注。

;尺寸线画成圆弧，其圆心为该角的顶点，半径取适当大小。

;标注角度的尺寸界线应沿径向引出。

6.下列哪种是已知正六边形外接圆的直径绘制六边形的方法？（）参考答案:;7.找出图中存在错误的尺寸标注。

（）参考答案:2xR5;15;R17.5;φ=208.图样是产品设计、技术交流和指导生产的重要技术文件，被称为工程界的技术语言。

（）参考答案:对9.代号“GB/T 14689—2008”表示该标准为强制性国家标准，14689为标准顺序号，2008是指该项标准的颁布时间为2008年。

（）参考答案:错10.需装订的图样一般采用A4幅面竖装或A3幅面横装，装订边的尺寸统一为25mm。

（）参考答案:对11.每张图纸上都必须画出标题栏。

标题栏位置应位于图纸的右下角。

看图时图纸要横放。

（）参考答案:错12.绘制机械图样时，会根据所绘制图形的形状和大小进行尺寸标注。

（）参考答案:错13.图样中字母、数字和汉字可写成斜体，也可写成直体，在同一图样上应一致。

斜体字字头向右倾斜，与水平基准线成75°。
