射频连接器的基本结构及产品介绍

射频连接器的结构设计简述1射频连接器简介射频连接器是一种同轴传输线，是一种通用性的互连元件，广泛应用于各类微波系统中。

作为基础元件，在微波系统中起电气和机械连接作用。

射频连接器一般分为三类。

（1）面板座：一端配接标准（或非标）界面连接器，一端配接微带、玻珠等，执行GJB976A-2009《同轴、带状线或微带传输线用射频同轴连接器通用规范》。

（2）转接器：两端配接标准（或非标）界面连接器，GJB680A-2009《射频连接器转接器通用规范》。

（3）接电缆连接器：一端配接标准（或非标）界面连接器，一端配接电缆，执行GJB681A-2002《射频连接器通用规范》。

射频连接器的内部结构分为三层，由外向内分别是外导体、绝缘介质和内导体。

外导体接地，绝缘介质起绝缘作用、支撑作用，内导体通电。

特性阻抗计算公式截止频率计算公式：a-内导体外径；b-外导体内径；-绝缘介质相对介电常数。

2射频连接器的界面结构标准界面的射频连接器，应符合GJB5246《射频连接器界面》。

其主要的插合形式包括：螺纹旋接（SMA、TNC）；推入自锁（QMA）；浮动盲插（BMA、SBMA）；直插擒纵（SMP、SSMP）；卡口连接（BNC）等。

（a）SMA型射频连接器（螺纹旋接式）（b）QMA型射频连接器（推入自锁式）（c）BMA型射频连接器（浮动盲插式）图1射频连接器的主要插合形式示意图以螺纹旋接形式为例：在插头和插座进行互连时，通过旋动螺套，带动插头外导体插入插座外导体中，直至两者的电气和机械基准面完全重合，在此过程中，实现内导体（插针和插孔）的插合接触。

可以明确的是，电气和机械基准面完全重合之前，内导体端面是不应该接触的，否则在外导体持续推进过程中，内导体会因此端面互顶，从而造成整个连接器内部结构的破坏。

但同时，内导体端面之间的缝隙使得此处存在一段高阻抗，造成反射增大。

因此，一些测试级转接器会控制插合完成后，内导体端面处的缝隙大小。

根据连接过程，界面设计时，插合部分的尺寸公差应满足界面手册的要求，内孔不能小于下限值，外圆不能大于上限值，以避免无法完成插合过程。

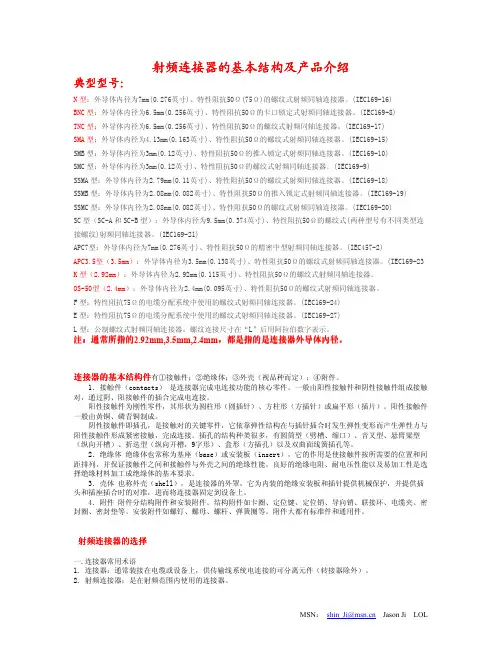

射频射频连接器的基本结构及产品介绍连接器的基本结构及产品介绍典型型号典型型号：：N 型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。

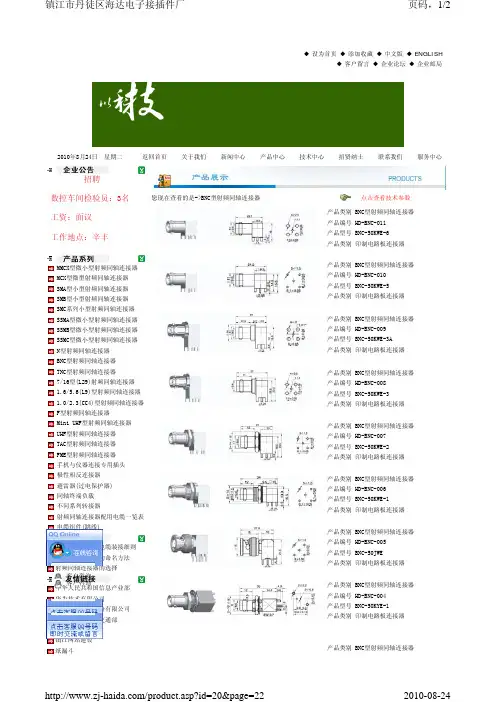

(IEC169-16)BNC 型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。

(IEC169-8)TNC 型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-17)SMA 型：外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-15)SMB 型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。

(IEC169-10)SMC 型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-9)SSMA 型：外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-18)SSMB 型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。

(IEC169-19)SSMC 型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-20)SC 型（SC-A 和SC-B 型）：外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。

(IEC169-21)APC7型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω的精密中型射频同轴连接器。

(IEC457-2)APC3.5型（3.5mm）：外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-23K 型（2.92mm）：外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

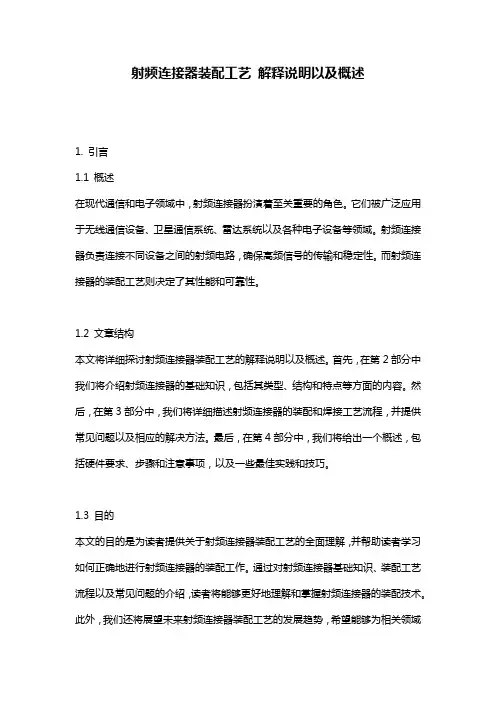

射频连接器装配工艺解释说明以及概述1. 引言1.1 概述在现代通信和电子领域中，射频连接器扮演着至关重要的角色。

它们被广泛应用于无线通信设备、卫星通信系统、雷达系统以及各种电子设备等领域。

射频连接器负责连接不同设备之间的射频电路，确保高频信号的传输和稳定性。

而射频连接器的装配工艺则决定了其性能和可靠性。

1.2 文章结构本文将详细探讨射频连接器装配工艺的解释说明以及概述。

首先，在第2部分中我们将介绍射频连接器的基础知识，包括其类型、结构和特点等方面的内容。

然后，在第3部分中，我们将详细描述射频连接器的装配和焊接工艺流程，并提供常见问题以及相应的解决方法。

最后，在第4部分中，我们将给出一个概述，包括硬件要求、步骤和注意事项，以及一些最佳实践和技巧。

1.3 目的本文的目的是为读者提供关于射频连接器装配工艺的全面理解，并帮助读者学习如何正确地进行射频连接器的装配工作。

通过对射频连接器基础知识、装配工艺流程以及常见问题的介绍，读者将能够更好地理解和掌握射频连接器的装配技术。

此外，我们还将展望未来射频连接器装配工艺的发展趋势，希望能够为相关领域的研究和实践提供一些思路和参考。

2. 射频连接器装配工艺解释说明：2.1 射频连接器基础知识：射频连接器是一种专门设计用于传输高频信号的电子组件，常见于无线通信、电子设备和其他射频应用中。

它们起着将信号从一个设备传输到另一个设备的重要作用。

射频连接器通常由两个主要部分组成：插头和插座。

插头是与设备中的天线或射频接口相连的组件，而插座则固定在另一个设备上以接收插头。

这两个部分通过特定的接触方式实现信号传输，并保持稳定的连接。

在选择适合特定应用的射频连接器时，需要考虑多种因素，包括工作频率范围、阻抗匹配、可靠性和可维护性等。

此外，还有许多不同类型的射频连接器可供选择，如SMA、BNC、N型等。

2.2 装配及焊接工艺流程：射频连接器的装配过程非常重要，直接关系到整个系统性能和稳定性。

射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观射频同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。

同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。

1. BNC连接器：俗称Q9头，简称BNC头，英文Bayonet Navy connector，全名海军刺刀连接头，最初主要以军用为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。

BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。

螺纹连接型，即TNC连接器（也为螺纹型BNC连接器）解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。

BNC连接头目前常用50Ω和75Ω两种特征阻抗。

2. N型连接器(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的军用系统；1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。

N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。

3. SMA连接器属于小型头(Subminiature A)，由Bendix Scintilla 公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。

这种接头主要用于半钢电缆和固定连接的部件中。

因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。

4. SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。

射频连接器的介绍说明A、射频连接器材料的定义及简介连接器是连接电气线路的机电元件。

因此连接器自身的电气参数是选择连接器首先要考虑的问题。

正确选择和使用电连接器是保证电路可靠性的一个重要方面。

电连接器（以下简称连接器）也可称插头座，广泛应用于各种电气线路中，起着连接或断开电路的作用。

提高连接器的可靠性首先是制造厂的责任。

但由于连接器的种类繁多，应用范围广泛，因此，正确选择连接器也是提高连接器可靠性的一个重要方面。

只有通过制造者和使用者双方共同努力，才能最大限度的发挥连接器应有的功能。

连接器有不同的分类方法。

按照频率分，有高频连接器和低频连接器；按照外形分有圆形连机器，矩形连机器；按照用途分，有印制板用连接器，机柜用连接器，音响设备用连接器，电源连接器，特殊用途连接器等等。

B、射频连接器材料的关键参数及其说明电气参数要求连接器是连接电气线路的机电元件。

因此连接器自身的电气参数是选择连接器首先要考虑的问题。

额定电压额定电压又称工作电压，它主要取决于连机器所使用的绝缘材料，接触对之间的间距大小。

某些元件或装置在低于其额定电压时，可能不能完成其应有的功能。

连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。

原则上说，连接器在低于额定电压下都能正常工作。

笔者倾向于根据连接器的耐压（抗电强度）指标，按照使用环境，安全等级要求来合理选用额定电压。

也就是说，相同的耐压指标，根据不同的使用环境和安全要求，可使用到不同的最高工作电压。

这也比较符合客观使用情况。

接触电阻接触电阻是指两个接触导体在接触部分产生的电阻。

在选用时要注意到两个问题，第一，连接器的接触电阻指标事实上是接触对电阻，它包括接触电阻和接触对导体电阻。

通常导体电阻较小，因此接触对电阻在很多技术规范中被称为接触电阻。

第二，在连接小信号的电路中，要注意给出的接触电阻指标是在什么条件下测试的，因为接触表面会附则氧化层，油污或其他污染物，两接触件表面会产生膜层电阻。

什么是射频连接器_射频连接器有什么用
什么是射频连接器射频连接器定义为：通常装接在电缆或设备上，供传输线系统电连接的可分离元件。

从该定义可以看出，它具有可分离元件这一连接器的共同特征。

传输线系统指微波传输系统，常见的传输线结构形式如下图所示：
以常用的同轴线为例，同轴线的主模为TEM波，场分布见下图：
其传输的电磁波，是由同相且互相垂直的电场与磁场在空间中衍生发射的震荡粒子波，是以波动的形式传播的电磁场，具有波粒二象性。

电磁波是由同相振荡且互相垂直的电场与磁场在空间中以波的形式移动，电磁波的电场方向，磁场方向，传播方向三者互相垂直，电磁波没有纵向分量，是横向电磁波。

射频连接器分类及用途说明射频连接器主要分为射频同轴连接器、射频三同轴连接器和双芯对称射频连接器三大类。

主要用途如下：
1、射频同轴连接器：主要用来传输横向电磁波（TEM波）；
2、射频三同轴连接器：主要用于对屏蔽效率有更高要求的场合，传输横向电磁波（TEM 波）或传输脉冲波；
3、双芯对称射频连接器：主要用来传输速率不太高的数字信号。

1）射频同轴连接器的主要性能参数包括特性阻抗、使用频率、回波损耗、插入损耗、隔离度、射频泄露、相位一致性、三阶互调等。

2）射频同轴连接器常用材料及镀层
射频连接器主要由外导体、内导体和绝缘支撑介质等零部件组成，其常用材料如下：
★外导体：不锈钢钝化、铜合金镀金、铜合金镀镍、铜合金镀三元合金等；
★内导体：铜合金镀金、铜合金镀银等；
★绝缘支撑介质：PTFE、PEI、LCP等。

射频同轴连接器（RFCONNECTOR）抓住机遇，开创射频连接器国际标准化工作的新局面吴正平一、概述射频连接器是一种传输射频信号的接口元件，用在器件与器件、组件与组件、系统与子系统之间形成电气连接和射频信号的传递，从而构成一个完整系统所必须的基础元件，它在微波电路中起着连接或分断同轴电缆、微带电路、传输射频信号的作用。

射频连接器产品质量和可靠性直接影响着射频信号的质量和可靠性，而射频连接器的标准化和通用化直接关系着器件与器件、组件与组件、系统与子系统之间的互联、互换和互操作。

在全球经济一体化的今天，射频连接器的国际标准化更显重要。

二、射频连接器的发展趋势国际上一些技术先进的引导射频同轴连接器发展方向的生产厂家主要分布在美国、日本、及德国等欧美发达国家和地区。

射频连接器的一些新产品主要出自于这些企业，近几年为适应整机设备的小型化、模块化、高频化、高精度、高可靠的发展，射频连接器新产品不断被研制出来，使射频连接器不断向小型化、高可靠、高频率、高功率、低电压驻波比方向发展。

1）射频连接器尺寸越来越小，例如：SSMA、SSMC、MMCX型和1.9mm，1.85mm、1mm型连接器相继出现，满足了整机特别是空间电子系统发展的要求。

2）射频连接器的传输频率不断增高、增宽，2.92型连接器工作频率上限可达46GHz，2.4型连接器工作频率上限可达50GHz，1.85型连接器工作频率上限可达65GHz，HP公司研制的1mm的连接器，已把同轴系统的上限频率拓宽到110GHz。

满足了武器装备向更高频率、保密的要求。

3）盲配射频连接器不断增多，例如：BMA、SBMA、BMZ、TMA、SMP型连接器的相继成功研制并投入使用，满足了电子设备的模块化的要求。

4）将螺纹连接器发展变成快速连接器，例如：QN和QMA等系列射频连接器分别是N型和SMA系列连接器的基础上开发的，主要是将螺纹连接器机构变成快速连接机构，提高了射频连接器的连接器速度和减少了安装空间。

射频同轴连接器工作原理1. 引言1.1 射频同轴连接器的定义射频同轴连接器是一种用于连接射频信号传输线路的电子元件，通常由内导体、外导体和介质组成。

其主要作用是在射频系统中传输信号，并保证信号质量不受干扰。

射频同轴连接器的设计具有较高的频带宽度和传输效率，能够确保信号稳定传输，适用于各种射频设备和通信系统中。

射频同轴连接器在通信领域扮演着至关重要的角色，为信号传输提供了可靠的连接方式。

通过射频同轴连接器，信号可以在不同设备之间进行传递和交换，保证了通信系统的正常运行和数据传输的稳定性。

射频同轴连接器的设计和制造水平直接影响着通信设备的性能和信号质量，因此在通信领域中备受重视。

射频同轴连接器是射频通信系统中不可或缺的组成部分，其功能强大，作用重要，对于确保通信设备的正常运行和信号传输的可靠性具有关键性意义。

通过对射频同轴连接器的深入了解和研究，可以更好地推动通信技术的发展和应用。

1.2 射频同轴连接器的重要性射频同轴连接器在射频通信系统中起着至关重要的作用。

因为射频同轴连接器能够提供稳定的电气连接和机械连接，确保信号的有效传输和通信系统的正常运行。

射频同轴连接器还能够保护信号免受外部干扰和噪声的影响，提高通信系统的抗干扰能力和信号质量。

射频同轴连接器还具有易于安装和维护的特点，能够快速更换连接器，节省维护时间和成本，提高通信系统的可靠性和稳定性。

射频同轴连接器在通信领域中被广泛应用于无线通信系统、卫星通信系统、雷达系统、航空航天系统等各种领域。

射频同轴连接器是现代通信系统中不可或缺的重要组成部分，其重要性不可忽视。

随着通信技术的不断发展，射频同轴连接器的角色和价值将会更加凸显，为通信系统的性能提升和发展提供强有力的支持和保障。

2. 正文2.1 射频同轴连接器的结构射频同轴连接器的结构通常包括外导体、内导体、绝缘体和中心导体四个主要部分。

外导体通常是金属制成的外壳，起到保护和屏蔽的作用。

内导体是连接器内部的导电部分，负责传输信号。

微安通射频同轴连接器知识培训1.RF连接器的结构及特点1.1结构RF连接器按接口形式分为三大类:一是螺纹式连接:如7/16、N型、TNC型、SMA型等。

由于采用螺纹式连接，使插头与插座配合更加稳定、可靠、防振抗撞能力更强。

二是卡口式连接：如BNC、C型、Q6型等。

由于采用卡口式连接，使用方便，连接不易松动、分离又很迅速，很多医疗设备、电子仪器中使用。

三是插入式连接：如SMB、MCX等。

其特点是有些采用了锁紧结构。

大部份都是体积小、重量轻、结构紧凑。

适用于系统对重量、体积有要求的仪器设备，特点适用于抽屉式、排列式、积木式安装。

1．2与电缆连接处结构通常RF连接器有两种使用形式：一是直接安装在仪器面板或印刷电路板上，另一种是连接射频同轴电缆作为电信号传输用。

连接电缆处的结构分为：a.内外导体均采用压接b.内导体采用压接,外导体采用焊接c.内导体采用焊接，外导体采用压接d.内导体采用焊接，外导体采用螺纹压紧e.内导体采用压接，外导体采用螺纹压紧等总之，RF连接器与电缆的连接处要求连接可靠、反射要小，必须进行一定的补偿来保证性能。

2．RF连接器的主要技术特性：RF连接器的主要技术特性分为两大类：一是电气参数，一是机械参数。

2．1电气参数2．1.1特性阻抗它是根据传输线理论,设定平行线路的导体是均匀的,而且长度无限长,其参数:R电阻;L电感;G电导为常数值,则线路上的任意点电压和电流的比值Zo为定值(我国根据多种因素,如衰减、功率、耐压等)确定为50欧和75欧，该值称为特性阻抗或特定阻抗。

2.1.2频率是指在单位时间内，线路信号振荡的次数，单位是Hz，通常用F表示。

RF即射频，它是一种能远距离传输的高频电磁波。

RF连接器的频率分为工作频率和截止频率。

截止频率是指连接器使用到这个频率会引起高次模型的出现，使能量急剧下降，电压驻波比显著劣化，所以连接器规定了它的工作频段。

2.1.3电压驻波比 VSWRRF连接器设计时规定了一定的电长度，在有限长度的线路中，特性阻抗和负载阻抗不相等时，从负载端有一部份电压和电流，被反射而回到电源侧的波，称为反射波；从电源到负载的电压和电流称为入射波。

高频系列射频同轴电连接器产品介绍1、SMA 系列：SMA 型连接器是一种频带宽、体积小、耐环境、电性能优良，螺纹连接形式连接可靠的小型射频同轴电缆连接器。

通用互换性强，应用极其广泛。

主要技术特性2、SSMA 系列：SSMA 系列连接器是螺纹连接形式射频同轴连接器，具有体积小、频带宽、性能优越、可靠性高等特点，广泛应用于通讯等领域。

主要技术特性3、SMB 系列：SMB 系列连接器是一种推入锁紧式射频同轴连接器。

它体积小、重量轻、性能优越、对插方便等特点。

广泛应用于通讯及 其它领域。

列：SSMB 系列射频同轴连接器是按照国际电工委员会IEC169—19研制生产的一种小型推入锁紧式射频同轴连接器。

它具有离合快捷方便、抗震性能好、微型质轻的特点。

适用于袖珍式精巧无线电设备、仪器等。

主要技术特性5、TNC 系列：TNC 系列射频同轴连接器是一种具有螺纹连接机构的中小功率射频同轴连接器。

它具有抗震性能强、性能优越、可靠性高等特点。

广泛应用于无线电设备和仪器仪表，可与国外同类产品互换。

主要技术特性6、N 系列：N 系列射频同轴连接器是一种英制螺纹连接式射频同轴电缆连接器。

它具有抗震性能强、性能优越、可靠性高等特点。

可与国外同类产品通用互换。

L16系列高频插头、插座产品是我国无线电子设备、仪器中长期广泛应用的一种公制螺纹机构的高频插头、插座。

它具有连接可靠、电性能稳定等特点。

并能与可与国内同型号产品通用互换。

主要技术特性8、C4系列：C4系列产品是按照DIN41626的要求生产的小型推入式连接的同轴连接器，具有尺寸小、电性能稳定的特点，广泛应用于印制板、高低频混装中的高频回路连接。

主要技术特性9、SMP 系列：SMP 系列产品是一种超小型推入式射频同轴连接器，它具有体积小、重量轻、使用方便、工作频带宽等特点。

具有插针中心接触件的SMP 系列提供三种具有不同保持力的连接结构，全擒纵（22—68N ），有限主要技术特性10、MMCX 系列：MMCX*（C2.5）系列是比MCX 更小的微型同轴连接器，体积小、重量轻、连接可靠、插接自锁结构使其具有一定的抗震抗冲击性。

fakra连接器结构
Fakra连接器结构是一种快速并且可靠的RF（射频）连接器。

它主要用于汽车无线通信应用中，例如GPS导航系统，车载电话系统和车载娱乐系统等。

Fakra 连接器结构采用塑料外壳，连接器内部由金属接触部件组成，通过密封圈与线缆连接。

在连接器结构设计方面，Fakra连接器结构是标准化的，并且具有多种不同的颜色和形状来区分不同种类的应用。

这些连接器提供了立体和单平面两种连接器结构，在使用中可以根据需要选择。

Fakra连接器结构主要有以下特点：1.安装方便2.具有快速，稳定的信号传输能力3.耐用，抗老化4.具有防水和防尘特性。

连接器的基本结构、性能和分类一、连接器的基本结构连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。

1．接触件（contacts）是连接器完成电连接功能的核心零件。

一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。

阳性接触件一般由黄铜、磷青铜制成。

阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。

插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。

2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。

良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

4．附件附件分结构附件和安装附件。

结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。

安装附件如螺钉、螺母、螺杆、弹簧圈等。

附件大都有标准件和通用件。

连接器的基本性能连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。

1．机械性能就连接功能而言，插拔力是重要地机械性能。

插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。

在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。

另一个重要的机械性能是连接器的机械寿命。

机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。
