22_端口聚合实验

一网络拓扑图如下：二：实验目的（1）R1与R2 之间通过ospf协议进行连接，并且端口之间进行端口汇聚。

（2）R2——S1——S2 之间进行端口汇聚，并配置静态路由进行互联。

（3）最后R1——R2——S1——S2 各设备间能互相连通。

三：配置思路此实验的配置，可以划分为三个部分，（1）是R1与R2两个三层路由器间的端口配置。

（2）是S1与S2两个二层交换机间的端口配置。

（3）是三层路由器R2与二层交换机S1互联进行的端口配置。

四：具体配置如下第一步分：R1与R2两个三层路由器间的端口配置。

1．路由器R1的配置如下：R1(config)#int port-channel 1R1(config-if)#ip address 10.10.10.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#duplex fullR1(config-if)#exitR1(config)#int range f1/0 - 1R1(config-if-range)#no ip addressR1(config-if-range)#no shutdownR1(config-if-range)#channel-group 1R1(config-if-range)#duplex fullR1(config-if-range)#exitR1#wrR1(config)#router ospf 100R1(config-router)#network 10.10.10.0 0.0.0.255 area 0R1(config-router)#exitR1(config)#exitR1#wr2．路由器R2的配置如下：R2(config)#int port-channel 1R2(config-if)#no shutdownR2(config-if)#duplex fullR2(config-if)#ip address 10.10.10.2 255.255.255.0R2(config-if)#exitR2(config)#int range f1/0 - 1R2(config-if-range)#no ip addressR2(config-if-range)#no shutdownR2(config-if-range)#channel-group 1R2(config-if-range)#duplex fullR2(config-if-range)#exitR2#wrR2(config)#router ospf 100R2(config-router)#network 10.10.10.0 0.0.0.255 area 0R2(config-router)#exitR2(config)#exitR2#wr测试：R1#ping 10.10.10.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.10.10.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 48/72/100 ms其它命令：显示port channel配置的命令——show int port-channel <id>显示route 路由的命令：——show ip route二第二部分：S1与S2两个二层交换机间的端口配置。

实验二交换实验_VLAN及链路冗余一、实验名称本次实验的实验名称为：交换实验，主要分为以下几个小实验：（1）同一交换机VLAN的划分，也称为交换机端口的隔离；（2）不同交换机上VLAN的划分（3）三层交换机使不同VLAN互通（4）端口聚合提供冗余链路二、实验目的1.同一交换机VLAN的划分在实现同一交换机VLAN的划分实验中，我们主要的目的是理解Port Vlan 的配置，动手实现在同一个交换机上划分VLAN。

2.不同交换机上VLAN的划分在实现不同交换机上VLAN的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN。

3.三层交换机使不同VLAN互通在利用三层交换机实现不同VLAN互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。

4.端口聚合提供冗余链路在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。

三、实验设备在本次实验的过程中，主要要求的实验设备有交换机2台：三层S3550-1，二层S2126G-1；PC机4台：PC1，PC2，PC5和PC6以及若干条直连线和交叉线。

四、实验拓扑图1.同一交换机VLAN的划分该实验主要使用了二层交换机S2126G-1和两台PC机PC5、PC6，IP地址设置、连接端口号的设置如下图（1）所示：图（1）2.不同交换机上VLAN的划分该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（2）所示：图（2）3.三层交换机使不同VLAN互通该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（3）所示：图（3）4.端口聚合提供冗余链路该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（4）所示：图（4）五、实验内容（步骤）1.同一交换机VLAN的划分（1）按照实验拓扑图进行网络的连接和配置。

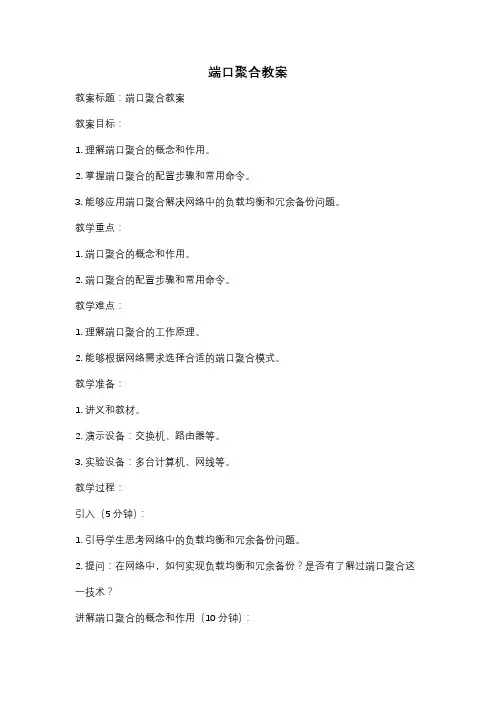

端口聚合教案教案标题：端口聚合教案教案目标：1. 理解端口聚合的概念和作用。

2. 掌握端口聚合的配置步骤和常用命令。

3. 能够应用端口聚合解决网络中的负载均衡和冗余备份问题。

教学重点：1. 端口聚合的概念和作用。

2. 端口聚合的配置步骤和常用命令。

教学难点：1. 理解端口聚合的工作原理。

2. 能够根据网络需求选择合适的端口聚合模式。

教学准备：1. 讲义和教材。

2. 演示设备：交换机、路由器等。

3. 实验设备：多台计算机、网线等。

教学过程：引入（5分钟）：1. 引导学生思考网络中的负载均衡和冗余备份问题。

2. 提问：在网络中，如何实现负载均衡和冗余备份？是否有了解过端口聚合这一技术？讲解端口聚合的概念和作用（10分钟）：1. 定义端口聚合：将多个物理端口绑定成一个逻辑端口，提高网络带宽和可靠性。

2. 说明端口聚合的作用：实现负载均衡和冗余备份，提高网络性能和可用性。

讲解端口聚合的配置步骤和常用命令（15分钟）：1. 配置步骤：a. 确定端口聚合模式：主动模式或被动模式。

b. 创建端口聚合组。

c. 将物理端口添加到聚合组。

d. 配置聚合组的参数和属性。

2. 常用命令：a. show interfaces port-channel：查看端口聚合组状态。

b. show etherchannel summary：查看端口聚合组摘要信息。

c. interface port-channel <channel-number>：进入端口聚合组配置模式。

d. channel-group <group-number> mode <mode>：配置端口聚合组。

示范操作和实验（20分钟）：1. 演示如何配置端口聚合组。

2. 学生跟随操作，实验配置端口聚合组。

3. 运行相关命令，验证端口聚合组的状态和配置是否正确。

讨论和总结（10分钟）：1. 引导学生讨论端口聚合的优点和局限性。

2. 总结端口聚合的重要性和应用场景。

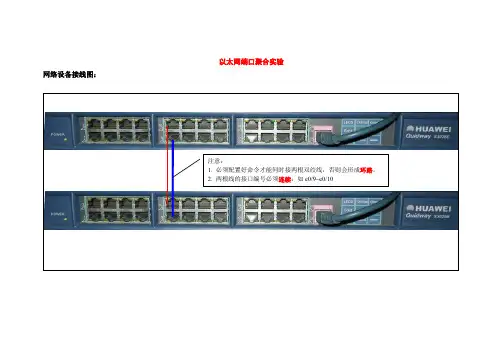

以太网端口聚合实验网络设备接线图：
（1）定义：端口聚合（Port Aggregating），也称为端口捆绑、端口聚集或链路聚集。

为交换机提供了端口捆绑的技术，允许两个交换机之间通过两个或多个端口并行连接同时传输数据以提供更高的带宽，如使用两条双绞线则速度可达2*100Mbps。

（2）相关命令：
●配置端口聚合
→link-aggregation ethernet port_num1 to ethernet port_num2 { ingress| both }
●清除端口干路
→undo link-aggregation {ethernet master_port_num | all}
●显示所有汇聚接口的信息
→display link-aggregation [ethernet master_port_num]
（3）实验内容：在两台交换机上的ethernet0/9-- ethernet0/10都配置为duplex full,speed 100，在两台交换机上把这两个端口设置为聚合链路，命令如下：
[Quidway]link-aggregation ethernet0/9 to ethernet0/10 both
注：端口聚合可以和VLAN 的TRUNK配置同时配置。

在配置前请勿将两根双绞线接在交换机上。

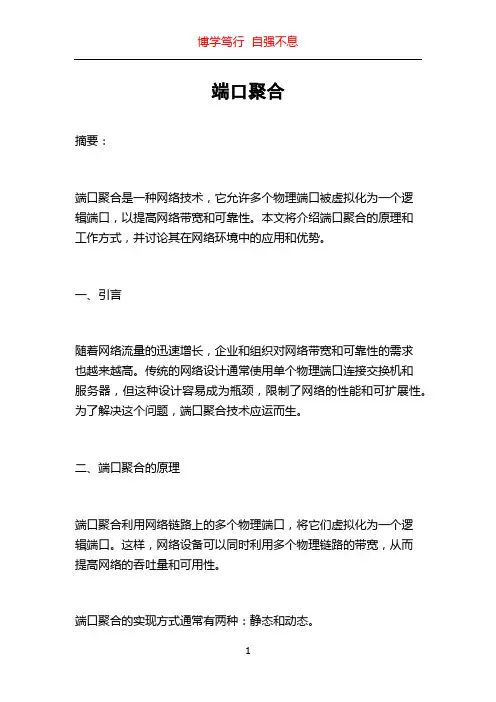

端口聚合摘要：端口聚合是一种网络技术，它允许多个物理端口被虚拟化为一个逻辑端口，以提高网络带宽和可靠性。

本文将介绍端口聚合的原理和工作方式，并讨论其在网络环境中的应用和优势。

一、引言随着网络流量的迅速增长，企业和组织对网络带宽和可靠性的需求也越来越高。

传统的网络设计通常使用单个物理端口连接交换机和服务器，但这种设计容易成为瓶颈，限制了网络的性能和可扩展性。

为了解决这个问题，端口聚合技术应运而生。

二、端口聚合的原理端口聚合利用网络链路上的多个物理端口，将它们虚拟化为一个逻辑端口。

这样，网络设备可以同时利用多个物理链路的带宽，从而提高网络的吞吐量和可用性。

端口聚合的实现方式通常有两种：静态和动态。

1. 静态端口聚合静态端口聚合需要手动配置网络设备。

管理员需要指定哪些物理端口将被聚合，并设置逻辑端口的参数，如带宽和可用性要求。

一旦配置完成，网络设备将根据指定的规则来动态分配网络流量。

静态端口聚合的优点在于简单、稳定。

管理员可以根据实际需求进行灵活的配置，以实现最佳性能。

2. 动态端口聚合动态端口聚合利用一种协议，如LACP（链路聚合控制协议），自动配置网络设备。

LACP允许网络设备进行交互，以协商和管理端口聚合。

它提供了更高的灵活性和可靠性。

动态端口聚合的优点在于网络自动适应变化。

当有新的物理链路加入或者失败时，网络设备可以自动重分配流量，以实现负载均衡和故障恢复。

三、端口聚合的应用端口聚合技术在许多网络环境中都有广泛的应用。

以下是一些常见的应用场景：1. 数据中心网络在大型数据中心环境中，服务器和网络交换机之间的连接通常需要高带宽和可靠性。

端口聚合可以满足这些要求，同时也简化了网络拓扑的管理。

管理员可以根据实际需求动态分配流量，以优化网络性能。

2. 高速网络在需要高速数据传输的网络中，端口聚合可以提供更大的带宽和容错能力。

例如，在视频监控系统中，多个网络摄像头可以通过端口聚合技术连接到视频录像服务器，以提供更高的视频帧率和清晰度。

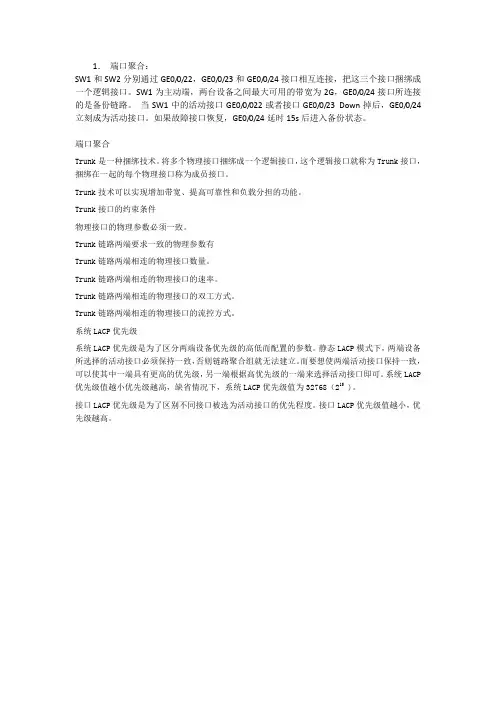

1．端口聚合：
SW1和SW2分别通过GE0/0/22，GE0/0/23和GE0/0/24接口相互连接，把这三个接口捆绑成一个逻辑接口。

SW1为主动端，两台设备之间最大可用的带宽为2G，GE0/0/24接口所连接的是备份链路。

当SW1中的活动接口GE0/0/022或者接口GE0/0/23 Down掉后，GE0/0/24立刻成为活动接口。

如果故障接口恢复，GE0/0/24延时15s后进入备份状态。

端口聚合
Trunk是一种捆绑技术。

将多个物理接口捆绑成一个逻辑接口，这个逻辑接口就称为Trunk接口，捆绑在一起的每个物理接口称为成员接口。

Trunk技术可以实现增加带宽、提高可靠性和负载分担的功能。

Trunk接口的约束条件
物理接口的物理参数必须一致。

Trunk链路两端要求一致的物理参数有
Trunk链路两端相连的物理接口数量。

Trunk链路两端相连的物理接口的速率。

Trunk链路两端相连的物理接口的双工方式。

Trunk链路两端相连的物理接口的流控方式。

系统LACP优先级
系统LACP优先级是为了区分两端设备优先级的高低而配置的参数。

静态LACP模式下，两端设备所选择的活动接口必须保持一致，否则链路聚合组就无法建立。

而要想使两端活动接口保持一致，可以使其中一端具有更高的优先级，另一端根据高优先级的一端来选择活动接口即可。

系统LACP 优先级值越小优先级越高，缺省情况下，系统LACP优先级值为32768（215 )。

接口LACP优先级是为了区别不同接口被选为活动接口的优先程度。

接口LACP优先级值越小，优先级越高。

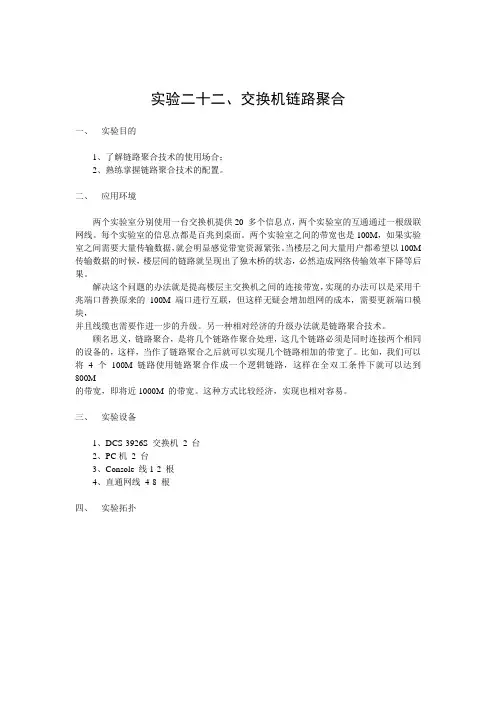

实验二十二、交换机链路聚合一、实验目的1、了解链路聚合技术的使用场合；2、熟练掌握链路聚合技术的配置。

二、应用环境两个实验室分别使用一台交换机提供20 多个信息点，两个实验室的互通通过一根级联网线。

每个实验室的信息点都是百兆到桌面。

两个实验室之间的带宽也是100M，如果实验室之间需要大量传输数据，就会明显感觉带宽资源紧张。

当楼层之间大量用户都希望以100M 传输数据的时候，楼层间的链路就呈现出了独木桥的状态，必然造成网络传输效率下降等后果。

解决这个问题的办法就是提高楼层主交换机之间的连接带宽，实现的办法可以是采用千兆端口替换原来的100M 端口进行互联，但这样无疑会增加组网的成本，需要更新端口模块，并且线缆也需要作进一步的升级。

另一种相对经济的升级办法就是链路聚合技术。

顾名思义，链路聚合，是将几个链路作聚合处理，这几个链路必须是同时连接两个相同的设备的，这样，当作了链路聚合之后就可以实现几个链路相加的带宽了。

比如，我们可以将 4 个100M 链路使用链路聚合作成一个逻辑链路，这样在全双工条件下就可以达到800M的带宽，即将近1000M 的带宽。

这种方式比较经济，实现也相对容易。

三、实验设备1、DCS-3926S 交换机2 台2、PC机2 台3、Console 线1-2 根4、直通网线4-8 根四、实验拓扑五、实验要求如果链路聚合成功，则PC1 可以ping 通PC2。

六、实验步骤第一步：正确连接网线，交换机全部恢复出厂设置，做初始配置，避免广播风暴出现交换机A：switch#configswitch(Config)#hostname switchAswitchA(Config)#interface vlan 1switchA(Config-If-Vlan1)#ip address 192.168.1.11 255.255.255.0switchA(Config-If-Vlan1)#no shutdownswitchA(Config-If-Vlan1)#exitswitchA(Config)#spanning-treeMSTP is starting now, please wait...........MSTP is enabled successfully.switchA(Config)#交换机B：switch#configswitch(Config)#hostname switchBswitchB(Config)#interface vlan 1switchB(Config-If-Vlan1)#ip address 192.168.1.12 255.255.255.0switchB(Config-If-Vlan1)#no shutdownswitchB(Config-If-Vlan1)#exitswitchB(Config)#spanning-treeMSTP is starting now, please wait...........MSTP is enabled successfully.switchB(Config)#第二步：创建port group交换机A：switchA(Config)#port-group 1switchA(Config)#验证配置：switchA#show port-group detailSorted by the ports in the group 1:--------------------------------------------switchA#show port-group briefPort-group number : 1Number of ports in port-group : 0 Maxports in port-channel = 8Number of port-channels : 0 Max port-channels : 1switchA#交换机BswitchB(Config)#port-group 2switchB(Config)#第三步：手工生成链路聚合组（第三、四步任选其一操作）交换机A：switchA(Config)#interface ethernet 0/0/1-2switchA(Config-Port-Range)#port-group 1 mode onswitchA(Config-Port-Range)#exitswitchA(Config)#interface port-channel 1switchA(Config-If-Port-Channel1)#验证配置：switchA#show vlanVLAN Name Type Media Ports---- ------------ ---------- --------- -------------------1 default Static ENET Ethernet0/0/3 Ethernet0/0/4Ethernet0/0/5 Ethernet0/0/6Ethernet0/0/7 Ethernet0/0/8Ethernet0/0/9 Ethernet0/0/10Ethernet0/0/11 Ethernet0/0/12Ethernet0/0/13 Ethernet0/0/14Ethernet0/0/15 Ethernet0/0/16Ethernet0/0/17 Ethernet0/0/18Ethernet0/0/19 Ethernet0/0/20Ethernet0/0/21 Ethernet0/0/22Ethernet0/0/23 Ethernet0/0/24Port-Channel1switchA# ！port-channel1已经存在交换机B：switchB(Config)#int e 0/0/3-4switchB(Config-Port-Range)#port-group 2 mode onswitchB(Config-Port-Range)#exitswitchB(Config)#interface port-channel 2switchB(Config-If-Port-Channel2)#验证配置：switchB#show port-group briefPort-group number : 2Number of ports in port-group : 2 Maxports in port-channel = 8Number of port-channels : 1 Max port-channels : 1switchB#第四步：LACP动态生成链路聚合组（第三、四步任选其一操作）switchA(Config)#interface ethernet 0/0/1-2switchA(Conifg-Port-Range)#port-group 1 mode activeswitchA(Config)#interface port-channel 1switchA(Config-If-Port-Channel1)#验证配置：switchA#show vlanVLAN Name Type Media Ports---- ------------ ---------- --------- -------------------1 default Static ENET Ethernet0/0/3 Ethernet0/0/4Ethernet0/0/5 Ethernet0/0/6Ethernet0/0/7 Ethernet0/0/8Ethernet0/0/9 Ethernet0/0/10Ethernet0/0/11 Ethernet0/0/12Ethernet0/0/13 Ethernet0/0/14Ethernet0/0/15 Ethernet0/0/16Ethernet0/0/17 Ethernet0/0/18Ethernet0/0/19 Ethernet0/0/20Ethernet0/0/21 Ethernet0/0/22Ethernet0/0/23 Ethernet0/0/24Port-Channel1switchA# ！port-channel1已经存在交换机B：switchB(Config)#interface ethernet 0/0/3-4switchB(Conifg-Port-Range)#port-group 2 mode passiveswitchB(Config)#interface port-channel 2switchB(Config-If-Port-Channel2)#验证配置：switchB#show port-group briefPort-group number : 2Number of ports in port-group : 2 Maxports in port-channel = 8Number of port-channels : 1 Max port-channels : 1switchB#第九步：使用ping命令验证使用PC1 ping PC2七、注意事项和排错1、为使Port Channel正常工作，Port Channel的成员端口必须具备以下相同的属性：a) 端口均为全双工模式；b) 端口速率相同；c) 端口的类型必须一样，比如同为以太口或同为光纤口；d) 端口同为Access端口并且属于同一个VLAN或同为Trunk端口；e) 如果端口为Trunk端口，则其Allowed VLAN和Native VLAN属性也应该相同。

实验九交换机之间的端口聚合【场景构建】学校的1号教学楼内计算机的数量比较多，是一个独立的局域网，上联到校中心机房交换机网络的流量较大，为了提高数据带宽，要求通过增加交换机之间的网线连接数量来实现，并且能够提供冗余链路。

[实验目的]1、了解什么交换机之间的端口聚合2、熟练掌握端口聚合的的方法与命令。

【知识准备】端口聚合（Aggregate-port）又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路合成一条逻辑链路。

从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。

多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。

思科开发了端口聚合协议（PagP）。

交换机通过支持以太信道的端口交换PagP分组。

它可以将具有相同速度，双工模式，本地vlan ，vlan 范围和中继状态和类型接口组合在一起。

PagP只在配置的静态VLAN中或中继模式相同的端口上建立以太信道。

如果某个被捆绑的端口发生变化，PagP将动态地修改以太信道参数。

【实验一】在二层交换机上多个端口汇聚1.1实验设备1、2950-24交换机2台2、PC机2台3、交叉线、直通线若干。

1.2组网图SW1PC21.3实验设备IPPC1连接在2950-24交换机SW1的F0/1端口，属于VLAN 10，PC2连接在2950-24交换机SW2的F0/1端口,也属于VLAN 10。

两台交换机之间的F0/21和F0/22端口通过交叉线连接，通过端口的聚合，使两条100M的物理链路能够形成一条200M（双向400M）的逻辑链路，作为信道1。

测试PC1与PC2之间的连通性。

随后将两台交换机之间的F0/23和F0/24端口通过交叉线连接，添加到信道1。

最终形成400M 逻辑链路（双向800M）。

1.4配置步骤第一步：配置2950-24交换机SW1上的F0/1，加入VLAN 10第二步：配置2950-24交换机SW2上的F0/1，加入VLAN 10第三步：配置2950-24交换机SW1汇聚以太网通道组号1及模式第四步：配置2950-24交换机SW1需要汇聚的端口F0/21-22第五步：配置2950-24交换机SW2汇聚以太网通道组号1及模式第六步：配置2950-24交换机SW2需要汇聚的端口F0/21-22验证测试PC1与PC2的连通性第七步：将2950-24交换机SW1上的F0/23-24添加到汇聚组中。

0分计。

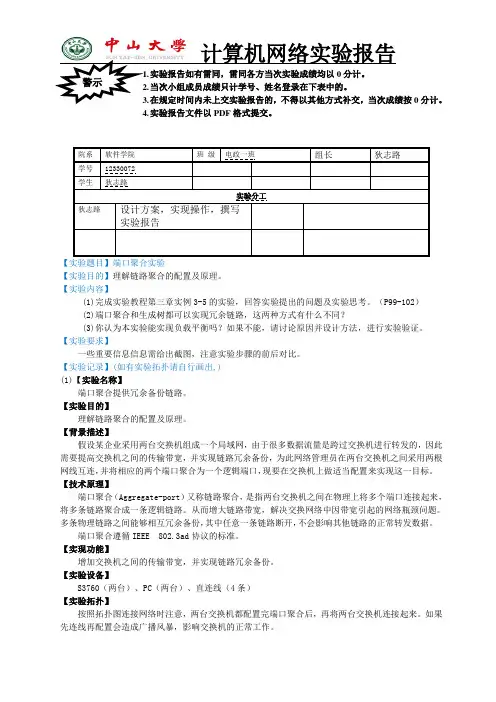

4. 实验报告文件以PDF 格式提交。

【实验目的】理解链路聚合的配置及原理。

【实验内容】(1)完成实验教程第三章实例3-5的实验，回答实验提出的问题及实验思考。

（P99-102） (2)端口聚合和生成树都可以实现冗余链路，这两种方式有什么不同？(3)你认为本实验能实现负载平衡吗？如果不能，请讨论原因并设计方法，进行实验验证。

【实验要求】一些重要信息信息需给出截图，注意实验步骤的前后对比。

【实验记录】(如有实验拓扑请自行画出,) (1)【实验名称】端口聚合提供冗余备份链路。

【实验目的】理解链路聚合的配置及原理。

【背景描述】假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间采用两根网线互连，并将相应的两个端口聚合为一个逻辑端口，现要在交换机上做适当配置来实现这一目标。

【技术原理】端口聚合（Aggregate-port ）又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。

从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。

多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。

端口聚合遵循IEEE 802.3ad 协议的标准。

【实现功能】增加交换机之间的传输带宽，并实现链路冗余备份。

【实验设备】S3760（两台）、PC （两台）、直连线（4条） 【实验拓扑】按照拓扑图连接网络时注意，两台交换机都配置完端口聚合后，再将两台交换机连接起来。

如果先连线再配置会造成广播风暴，影响交换机的正常工作。

SwitchA SwitchB【实验步骤】步骤1.(1)按照上图构建网络拓扑结构图注意：利用“图标管理”功能配置的交换机用c2691的IOS进行模拟。

(2)配置模块交换机（Switch A），如下图所示：交换机（Switch B），如下图所示：PC1机，如下图所示：（注意：各PC机间的本地端口和远程端口号应不同）PC2机，如下图所示：步骤2 .标注端口及配置信息：步骤3. 交换机Switch A上的VLAN配置右键点击交换机Switch A图标，选中“console”,等待交换机初始化后，开始进行如下配置：查看配置好的vlan信息，显示如下图：步骤4 .交换机Switch B上的VLAN配置右键点击交换机Switch B图标，选中“console”,等待交换机初始化后，开始进行如下配置：查看配置好的vlan信息，显示如下图：步骤5.交换机Switch A上的端口聚合配置查看f1/2接口状态信息查看f1/3接口状态信息将接口f1/2-3加入到端口聚合链路1中，如图所示查看此时f1/2接口状态信息查看此时f1/3接口状态信息查看端口聚合链路1的接口状态信息，以及绑定到此接口的物理端口号,如下图所示：步骤6.交换机Switch B上的端口聚合配置查看f1/2接口状态信息查看f1/3接口状态信息将接口f1/2-3加入到端口聚合链路1中，如图所示查看此时f1/2接口状态信息查看f1/3接口状态信息查看端口聚合链路1的接口状态信息，以及绑定到此接口的物理端口号，如下图所示：步骤7.通过VPCS虚拟机，为每个PC机配置IP地址步骤8.用Ping命令检查主机间的连通性，PC1和PC2可以互相ping通,显示如下图：步骤9.（1）选择断开链路SwitchA（F1/2）—> SwitchB(F1/2)，保留链路SwitchA（F1/3）—> SwitchB(F1/3)，测试PC1和PC2间的连通性；PC1向PC2发送数据包，直到用Crtl+C来中断，如下图所示：在发送第65个数据包（即icmp _ seq=65）的时候，重新连好链路Switch A（F1/2）—> Switch B(F1/2)，一段时间后链路状态恢复正常，如下图所示：（2）选择断开链路SwitchA（F1/3）—> SwitchB(F1/3)，保留链路SwitchA（F1/2）—> SwitchB(F1/2)应该会出现和上述类似的结果。

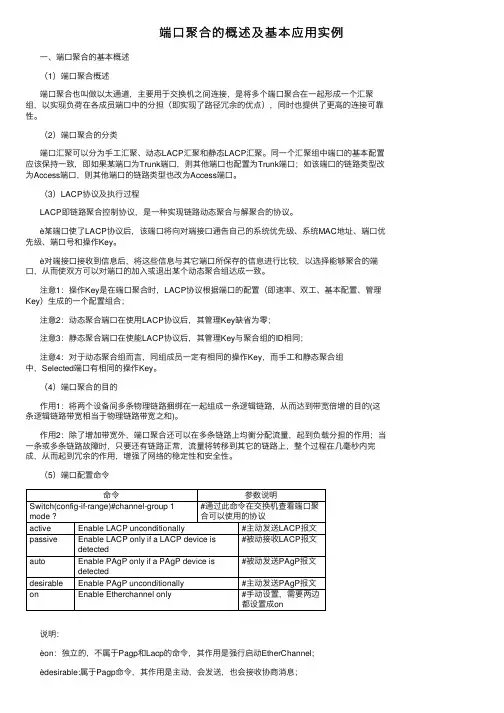

端⼝聚合的概述及基本应⽤实例⼀、端⼝聚合的基本概述（1）端⼝聚合概述端⼝聚合也叫做以太通道，主要⽤于交换机之间连接，是将多个端⼝聚合在⼀起形成⼀个汇聚组，以实现负荷在各成员端⼝中的分担（即实现了路径冗余的优点），同时也提供了更⾼的连接可靠性。

（2）端⼝聚合的分类端⼝汇聚可以分为⼿⼯汇聚、动态LACP汇聚和静态LACP汇聚。

同⼀个汇聚组中端⼝的基本配置应该保持⼀致，即如果某端⼝为Trunk端⼝，则其他端⼝也配置为Trunk端⼝；如该端⼝的链路类型改为Access端⼝，则其他端⼝的链路类型也改为Access端⼝。

（3）LACP协议及执⾏过程LACP即链路聚合控制协议，是⼀种实现链路动态聚合与解聚合的协议。

è某端⼝使了LACP协议后，该端⼝将向对端接⼝通告⾃⼰的系统优先级、系统MAC地址、端⼝优先级、端⼝号和操作Key。

è对端接⼝接收到信息后，将这些信息与其它端⼝所保存的信息进⾏⽐较，以选择能够聚合的端⼝，从⽽使双⽅可以对端⼝的加⼊或退出某个动态聚合组达成⼀致。

注意1：操作Key是在端⼝聚合时，LACP协议根据端⼝的配置（即速率、双⼯、基本配置、管理Key）⽣成的⼀个配置组合；注意2：动态聚合端⼝在使⽤LACP协议后，其管理Key缺省为零；注意3：静态聚合端⼝在使能LACP协议后，其管理Key与聚合组的ID相同；注意4：对于动态聚合组⽽⾔，同组成员⼀定有相同的操作Key，⽽⼿⼯和静态聚合组中，Selected端⼝有相同的操作Key。

（4）端⼝聚合的⽬的作⽤1：将两个设备间多条物理链路捆绑在⼀起组成⼀条逻辑链路，从⽽达到带宽倍增的⽬的(这条逻辑链路带宽相当于物理链路带宽之和)。

作⽤2：除了增加带宽外，端⼝聚合还可以在多条链路上均衡分配流量，起到负载分担的作⽤；当⼀条或多条链路故障时，只要还有链路正常，流量将转移到其它的链路上，整个过程在⼏毫秒内完成，从⽽起到冗余的作⽤，增强了⽹络的稳定性和安全性。

实验交换机的端口聚合采用两台交换机组成一个局域网，由于大量的数据经交换机进行转换，所以要求链路传播宽度增大，实现链路冗余备份。

为此，我们在两台交换机之间用两根线连接，在逻辑电路上，将交换机的两个端口进行聚合。

端口聚合遵循IEEE802.3ad协议的标准。

作用：负载共享、负载平衡以及提供更好的弹性；可靠性。

实验的拓扑结构图如下：将两台交换机的端口聚合后再在进行物理上的连接，不然会形成广播风暴、影响交换机的工作。

配置可分为下列几个步骤：一、首先根据需要规划配置的端口和计算机（这里以交换机的端口1和端口2为例左右两台计算机分别连在交换机A和B的端口5和端口6），并且画出草图(如上图所示)。

二、进入某个交换机模式中（例如交换机A），在它的全局模式中创建新的VLAN10,并把计算机连接的端口划分在VLAN10中：实现命令如下：switchA# configure terminalswitchA(config)#vlan 10switchA(config-vlan)#exitswitchA(config)#interface fastethernet 0/5switchA(config-if)#switchport access vlan 10上述命令将用于连接计算机的端口0/5划分在VLAN 10中。

三、将交换机A的端口1和端口2进行聚合。

实现命令如下：switchA(config)#interface aggregateport 1 #创建聚合端口AG1switchA(config-if)#switchport mode trunk #配置AG1为trunkswitchA(config-if)#exitswitchA(config)#interface range fastethernet 0/1-2 #进入端口1和2switchA(config-if-range)#port-group #配置端口0/1和0/2属于AG1然后验证端口0/1和0/2属于AG1:switchA(config)#show aggregateport 1 summary同样的，将另一台交换机（交换机B）的某一个端口也要划分在同一个VLAN10(对于前面的VLAN10)中，并使用与配置交换机A的方法来配置交换机B。

一、什么是bondingLinux bonding 驱动提供了一个把多个网络接口设备捆绑为单个的网络接口设置来使用，用于网络负载均衡及网络冗余二、bonding应用方向1、网络负载均衡对于bonding的网络负载均衡是我们在文件服务器中常用到的，比如把三块网卡，当做一块来用，解决一个IP地址，流量过大，服务器网络压力过大的问题。

对于文件服务器来说，比如NFS或SAMBA文件服务器，没有任何一个管理员会把内部网的文件服务器的IP 地址弄很多个来解决网络负载的问题。

如果在内网中，文件服务器为了管理和应用上的方便，大多是用同一个IP地址。

对于一个百M的本地网络来说，文件服务器在多个用户同时使用的情况下，网络压力是极大的，特别是SAMABA和NFS服务器。

为了解决同一个IP地址，突破流量的限制，毕竟网线和网卡对数据的吞吐量是有限制的。

如果在有限的资源的情况下，实现网络负载均衡，最好的办法就是bonding2、网络冗余对于服务器来说，网络设备的稳定也是比较重要的，特别是网卡。

在生产型的系统中，网卡的可靠性就更为重要了。

在生产型的系统中，大多通过硬件设备的冗余来提供服务器的可靠性和安全性，比如电源。

bonding 也能为网卡提供冗余的支持。

把多块网卡绑定到一个IP地址，当一块网卡发生物理性损坏的情况下，另一块网卡自动启用，并提供正常的服务，即：默认情况下只有一块网卡工作，其它网卡做备份二、bonding实验环境及配置1、实验环境系统为：CentOS，使用4块网卡（eth0、eth1 ==> bond0；eth2、eth3 ==> bond1）来实现bonding技术2、bonding配置第一步：先查看一下内核是否已经支持bonding1）如果内核已经把bonding编译进内核，那么要做的就是加载该模块到当前内核；其次查看ifenslave该工具是否也已经编译modprobe -l bond*或者modinfo bondingmodprobe bondinglsmod | grep 'bonding'echo 'modprobe bonding &> /dev/null' >> /etc/rc.local（开机自动加载bonding模块到内核）which ifenslave2）如果bonding还没有编译进内核，那么要做的就是编译该模块到内核（1）编译bondingtar -jxvf kernel-XXX.tar.gzcd kernel-XXXmake menuconfig选择" Network device support " -> " Bonding driver support "make bzImagemake modules && make modules_installmake install（2）编译ifenslave工具gcc -Wall -O -I kernel-XXX/include ifenslave.c -o ifenslave第二步：主要有两种可选择（第1种：实现网络负载均衡，第2种：实现网络冗余）例1：实现网络冗余（即：mod=1方式，使用eth0与eth1）（1）编辑虚拟网络接口配置文件（bond0），并指定网卡IPvi /etc/sysconfig/network-scripts/ifcfg-bond0DEVICE=bond0ONBOOT=yesBOOTPROTO=staticIPADDR=192.168.0.254BROADCAST=192.168.0.255NETMASK=255.255.255.0NETWORK=192.168.0.0GA TEWAY=192.168.0.1USERCTL=noTYPE=Ethernet注意：建议不要指定MAC地址vi /etc/sysconfig/network-scripts/ifcfg-eth0DEVICE=eth0BOOTPROTO=noneONBOOT=yesUSERCTL=noMASTER=bond0SLAVE=yes注意：建议不要指定MAC地址vi /etc/sysconfig/network-scripts/ifcfg-eth1DEVICE=eth1BOOTPROTO=noneONBOOT=yesUSERCTL=noMASTER=bond0SLAVE=yes注意：建议不要指定MAC地址（2）编辑模块载入配置文件（/etc/modprobe.conf），开机自动加载bonding模块到内核vi /etc/modprobe.confalias bond0 bondingoptions bond0 miimon=100 mode=1alias net-pf-10 off #关闭ipv6支持说明：miimon是用来进行链路监测的。

通道聚合实验EtherChannel(以太通道)是由Cisco研发的，应用于交换机之间的多链路捆绑技术。

目的：1、将两个设备间多条相同特性的快速以太或千兆位以太物理链路捆绑在一起组成一条逻辑链路，实现带宽倍增；2、EtherChannel还可以在多条链路上均衡分配流量，起到负载分担的作用；3、链路冗余的作用，当一条或多条链路故障时，只要还有链路正常，流量将转移到其它的链路上，整个过程在几毫秒内完成，增强了网络的稳定性和安全性。

通道聚合协商协议有PAgP和LACP，PAgP(端口汇聚协议Port Aggregation Protocol)是Cisco私有的协议，而LACP(链路汇聚控制协议Link Aggregation Control Protocol)是基于IEEE 802.3ad的国际标准，推荐使用LACP。

在如下的拓扑中，实现SwitchA与SwitchB之间的链路聚合：1、在SwitchA交换机中作如下配置：switch(config)#int range g0/1-2switch(config-if-range)#switchport mode trunkswitch(config-if-range)#channel-protocol lacpswitch(config-if-range)#channel-group 1 mode active2、在SwitchB交换机中作如下配置：Switch(config)#int range g0/1-2Switch(config-if-range)# switchport mode trunkSwitch(config-if-range)#channel-protocol lacpSwitch(config-if-range)#channel-group 1 mode passive3、查看通道聚合信息switch#show etherchannel summaryFlags: D - down P - in port-channelI - stand-alone s - suspendedH - Hot-standby (LACP only)R - Layer3 S - Layer2U - in use f - failed to allocate aggregatoru - unsuitable for bundlingw - waiting to be aggregatedd - default portNumber of channel-groups in use: 1Number of aggregators: 1Group Port-channel Protocol Ports------+-------------+-----------+----------------------------------------------1 Po1(SU) LACP Gig0/1(P) Gig0/2(P)//如上，该通道包含两个端口，协议为LACP，显示SU说明通道正常。

实验四：交换机端口聚合实验【实验名称】交换机端口聚合实验【实验目的】理解链路聚合原理及配置内容；掌握链路聚合的具体配制方法和测试方法. 【背景描述】某网络需要提供200MB 的交换机连接带宽,且需要更高的链路可靠性.但目前使用 的以太网交换机只有快速以太端口,只能提供 100MB 的连接带宽,链路可靠性取决丁所 连接的网线和端口的可靠性. 【实现功能】增加交换机之间的传输带宽,并实现链路冗余备份. 【实现原理】1、 根据链路聚合的根本条件设置各物理端口的参数； （自己查阅命令）2、 通过端口聚合（Cisco 的EtherChanneD 功能,实现两个（或多个）物理端口的聚 合,从而提供n*100MB 的连接带宽,同时提供链路备份.【实验设备】二层交换机（S2691） 2台（用R2691+16 口交换模块来模拟）； PC 机2台（用Cloud+VPCS 来模拟）；网线（4根）：直通线（2根）、交义线（2根） 【实验拓扑】交换机端口聚合实验【实现任务】1、 参考上图构建实验网络拓扑（配置两个交换机的模块,配置各PC 机网络接口、连接设备192. 168- 2. 1/24VLAN 10192- 168- 2- 2/24VLAN 10学号= 姓名］ 班级=等）2、完整、明确的标注端口及配置信息；3、在交换机（Switch A）上配置VLAN 10,并将其F1/1端口划入VLAN 10中；4、在交换机（Switch B）上配置VLAN 10,并将其F1/1端口划入VLAN 10中；5、对交换机（Switch A）进行端口聚合配置,创立端口聚合链路1,并将该交换机的F1/2-3 接口参加到端口聚合链路16、对交换机（Switch B）进行端口聚合配置,创立端口聚合链路1,并将该交换机的F1/2-3 接口参加到端口聚合链路17、通过VPCS虚拟机,为了每个PC机配置IP地址；8、在两台PC机间进行连通性测试（相互可以ping通且链路状态稳定）；9、断开链路Switch A （ F1/2）— > Switch B（F1/2）或链路Switch A （F1/3）— >Switch B（F1/3）中的任意一条后,再次对两台PC机进行连通性测试（相互可以ping通,但会出现延时且链路状态不稳定）.【实验步骤】步骤1.（1）根据上图构建网络拓扑结构图注意：利用“图标管理〞功能配置的交换机用c2691的IOS进行模拟.（2）配置模块右键点击交换机（Switch A）图标,选中“配置〞t “插槽〞,进行如下列图设置后, 点击“OK 〞；右键点击交换机(Switch B)图标,选中“配置〞t “插槽〞,进行如下列图设置后, 点击“OK 〞；(3) 配置各PC机网络接口右键点击PC1图标,选中“配置〞t “NIO UDP 〞,进行如下列图设置后,点击“添加〞后再点击“ OK 〞；同理对PC2进行配置.(注意：各PC机问的本地端口和远程端口号应不同)(4) 根据网络拓扑图完成设备连接步骤.标注端口及配置信息:(点击“开始〞按钮,运行所有设备)步骤3.交换机Switch A上的VLAN配置右键点击交换机Switch A图标,选中“console〞,等待交换机初始化后,开始进行如下配置：Switch A>enSwitch A# vlan database 〃进入VLAN 配置模式Switch A(vlan)#vlan 10 〃创立VLAN 10Switch A(vlan)#exitSwitch A# configure terminal 〃进入全局模式Switch A(config)#interface f 1/1 //进入到f1/1 接口模式Switch A(config-if)#switchport access vlan 10 //将f1/1 划入到VLAN 10 中Switch A#show running 〃查看配置好的vlan信息,显示如下列图：步骤4 .交换机Switch B上的VLAN配置右键点击交换机Switch B图标,选中“console〞,等待交换机初始化后,开始进行如下配置：Switch B>enSwitch B# vlan database 〃进入VLAN 配置模式Switch B(vlan)#vlan 10 〃创立VLAN 10Switch B(vlan)#exitSwitch B# configure terminal 〃进入全局模式Switch B(config)#interface f 1/1 //进入到f1/1 接口模式Switch B(config-if)#switchport access vlan 10 //将f1/1 划入到VLAN 10 中Switch B#show running 〃查看配置好的vlan 信息,显示如下列图:步骤5.交换机Switch A 上的端口聚合配置Switch A(config-if)#switch trunk e ncapsulationdot1q Switch A(config-if) #no shutdown 〃开启端口聚合链路Switch A(config) # int range fastEthernet 1/2 -3 //进入到 f1/2-3 的接 口模式 Switch A(config-if-range)#switch mode trunk Switch A(config-if -range)# channel-group 1 mode on 〃将接口 f1/2-3 参加到端口聚合链路 1中,如下图Switch A （config-if -range ）#end //M 回到用户模式Switch A#show interface f1/2 switchport 〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）Switch A#show interface f1/3 switchport 〃查看f1/3接口状态信息（注意与之前该端口的信 息做比拟）Switch A#show interface port-channel1〃查看端口聚合链路1的接口状态信息,以及绑定到此接口的物理端口号,如下列图所示：Switch A#show interface f1/2 switchport Switch A#show interface f1/3 switchport Switch A# configure terminalSwitch A(config) # int port-channel 1Switch A(config-if) # switchport mode trunk〃查看f1/2接口状态信息 〃查看f1/3接口状态信息 〃进入全局模式〃创立端口聚合链路1〃定义端口聚合链路1的封装模式为了trunk步骤6.交换机Switch B 上的端口聚合配置Switch B(config-if)#switch trunk e ncapsulationdot1q Switch B(config-if) #no shutdown 〃开启端口聚合链路Switch B(config) # int range fastEthernet 1/2 -3 //进入到 f1/2-3 的接 口模式 Switch B(config-if-range)#switch mode trunkSwitch B(config-if -range)# channel-group 1 mode on 〃将接口 f1/2-3 参加到端口聚合链路 1中,如下图Switch B#show interface f1/2 switchport Switch B#show interface f1/3 switchport Switch B# configure terminalSwitch B(config) # int port-channel 1Switch B(config-if) # switchport mode trunk〃查看f1/2接口状态信息 〃查看f1/3接口状态信息 〃进入全局模式〃创立端口聚合链路1〃定义端口聚合链路1的封装模式为了trunkSwitch B#show interface port-channel1步骤7.通过VPCS 虚拟机,为了每个PC 机配置IP 地址步骤8.用Ping 命令检查主机间的连通性,PC1和PC2可以互相ping 通,显示如下列图:Switch B(config-if -range)#endSwitch B#show interface f1/2 switchport Switch B#show interface f1/3 switchport〃返回到用户模式〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）〃查看f1/2接口状态信息（注意与之前该端口的 信息做比拟）步骤9.(1)选择断开链路 SwitchA (F1/2) — > SwitchB(F1/2),保存链路 SwitchA (F1/3)一 >SwitchB(F1/3),测试PC1和PC2间的连通性；VPCS[1]> ping 192.168.2.2 - t //PC1 向 PC2发送数据包,直至U 用 Crtl+C 来中断,如下列图所示：(2)在发送第65个数据包(即icmp _ seq=6成的时候,重新连好链路 Switch A (F1/2) 一＞Switch B(F1/2), 一段时间后底路状态恢复正常,如下列图所示：断开一条 链路由上述1)、2)可知,断开一条链路后,PC1和PC2相互可以ping 通,但会出现延时且 链路状态不稳定的情况.将断开的链路重新连接后,链路状态恢复正常.如果选择断开链路 SwitchA (F1/3) — > SwitchB(F1/3),保存链路 SwitchA (F1/2)一 > SwitchB(F1/2)应该会出现和上述类似的结果. 步骤10.对以上实验结果进行进行分析,总结。

实验四端口聚合配置
一、实验目的
掌握EtherChannel的工作原理以信EtherChannel的配置。

二、实验描述
本项目以两台2960交换机为例，交换机命名为Switch1和Switch2；两台交换机的F0/23和F0/24端口连接在一起，以解决单链路带宽低而导致的网络瓶颈问题，实现带宽增加和冗余链路的作用。

三、实现功能
通过EtherChannel（以太通道），两台交换机F0/23和F0/24端口连接的两条链路在正常情况下可以起到均衡分配流量的作用；在其中一条链路出现故障的情况下，可以把流量转移到其他链路上。

四、实验拓扑图
EtherChannel配置实验图如图所示。

五、实验步骤
首先配置一下pc的IP地址
在未配置PC机之前，ping不通
通过PC1的Terminal进入配置界面，输入配置代码
PC1配置完成，之后用相同的方式配置PC2
都配置完后可看相关配置
Switch1：
Switch2：
最后两个终端ping通
实验完成。

端口聚合也叫做以太通道（ethernet channel），主要用于交换机之间连接。

由于两个交换机之间有多条冗余链路的时候，STP会将其中的几条链路关闭，只保留一条，这样可以避免二层的环路产生。

但是，失去了路径冗余的优点，因为STP的链路切换会很慢，在50s左右。

使用以太通道的话，交换机会把一组物理端口联合起来，做为一个逻辑的通道，也就是channel－group，这样交换机会认为这个逻辑通道为一个端口。

这样有几个优点: 1. 带宽增加，带宽相当于组成组的端口的带宽总和。

2. 增加冗余，只要组内不是所有的端口都down掉，两个交换机之间仍然可以继续通信。

3. 负载均衡，可以在组内的端口上配置，使流量可以在这些端口上自动进行负载均衡。

在用的时候要注意：端口要在一个vlan里面，两边的全双工模式要一样，还有就是作用的端口个数不能是3和6，而且不能超过8个，比如：2，4，8。

网络拓扑如下：华为交换机上配置端口聚合的命令是：link-aggregation ethernet0/1 to ethernet0/2 both文档收集自网络，仅用于个人学习试验一：在switch2 上将fa0/12和fa0/16口用网线连接，如果此时，switch2上没有打开stp，则switch2上存在环路，如果此时switch1上loop-deteaction打开，则switch1上有如下告警信息：文档收集自网络，仅用于个人学习%Jan 1 23:13:03 2002 test-switch1 DRV/5/LOOP BACK:Slot=1;文档收集自网络，仅用于个人学习Loopback does exist on port 24, please check it如果在swicth1上将stp打开，则0/12口forwarding ，0/16口discarding，swicth1将环路消除。

文档收集自网络，仅用于个人学习[test-switch2]display stp interface Ethernet 0/12Protocol mode: IEEE RSTPThe bridge ID (Pri.MAC): 32768.00e0-fc23-79faThe bridge times: Hello Time 2 sec, Max Age 20 sec, Forward Delay 15 secRoot bridge ID(Pri.MAC): 32768.00e0-fc23-34a9Root path cost: 180Bridge bpdu-protection: disabledTimeout factor: 3Port 12 (Ethernet0/12) of bridge is ForwardingPort spanning tree protocol: enabledPort role: DesignatedPortPort path cost: 200Port priority: 128Designated bridge ID(Pri.MAC): 32768.00e0-fc23-79faThe Port is a non-edged portConnected to a point-to-point LAN segmentMaximum transmission limit is 3 Packets / hello timeTimes: Hello Time 2 sec, Max Age 20 secForward Delay 15 sec, Message Age 1BPDU sent: 137TCN: 0, RST: 137, Config BPDU: 0BPDU received: 12TCN: 0, RST: 12, Config BPDU: 0[test-switch2]display stp interface Ethernet 0/16Protocol mode: IEEE RSTPThe bridge ID (Pri.MAC): 32768.00e0-fc23-79faThe bridge times: Hello Time 2 sec, Max Age 20 sec, Forward Delay 15 secRoot bridge ID(Pri.MAC): 32768.00e0-fc23-34a9Root path cost: 180Bridge bpdu-protection: disabledTimeout factor: 3Port 16 (Ethernet0/16) of bridge is DiscardingPort spanning tree protocol: enabledPort role: BackupPortPort path cost: 200Port priority: 128Designated bridge ID(Pri.MAC): 32768.00e0-fc23-79faThe Port is a non-edged portConnected to a point-to-point LAN segmentMaximum transmission limit is 3 Packets / hello timeTimes: Hello Time 2 sec, Max Age 20 secForward Delay 15 sec, Message Age 1BPDU sent: 3TCN: 0, RST: 3, Config BPDU: 0BPDU received: 149TCN: 0, RST: 149, Config BPDU: 0再次证实了loop-deteaction是针对下联端口环路的检测，而stp是针对网络拓扑环路的检测。
