网络互联技术02实验教案下载-样章.doc实验报告学号 _________ 学生姓名 _____ 实验时间____________________ 课程名称：网络设备与管理辅导教师：【实验名称】生成树协议STP的应用实验【实验任务】任务：生成树协议STP的应用实验【实验目的】掌握交换机STP的配置方法，理解STP协议的原理及其在冗余链路中的工作过程。
【实验设备和连接】实验设备和连接图如图1所示，选择两台S2126G（或S3550）交换机分别连接1台PC，交换机间建立双链路连接。
172.16.10.100/24172.16.10.200/24图1生成树STP的应用实验【实验分组】每四名同学为一组，其中每两人一小组，每小组各自独立完成实验。
【实验内容】步骤1：按照网络连接图完成设备连接，为防止实验过程中由于冗余链路可能导致的广播风暴的影响，可以在完成设备STP配置之后连接交换机的冗余链路；步骤2：在每台交换机上启动生成树协议，例如在SwitchA上进行配置：SwitchA# configure terminalSwitchA(config)# spanning-tree ! 开启生成树协议SwitchA(config)# spanning-tree mode stp ! 设置生成树为STP（802.1D）SwitchA(config)# end实验室所采用的锐捷交换机在启动生成树协议后，默认使用MSTP，因此需要改变模式为STP。
完成SwitchA的配置后，在SwitchB上也做相同设置；步骤3：配置SwitchA为根交换机：当使用默认配置时，SwitchA和SwitchB的交换机优先级为32768，两者中MAC地址小的将成为根交换机。
我们可以通过更改交换机优先级来指定其中的一台为根交换机。
SwitchA (config)# spanning-tree priority 4096 ！设置SwitchA的优先级为4096完成配置后可以使用show spanning-tree和show spanning-tree interface验证，请参考下面的例子按照要求执行操作并回答问题。

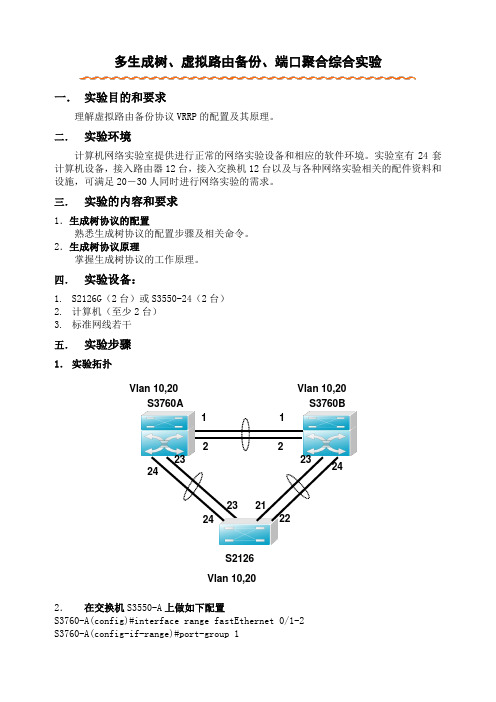

多生成树、虚拟路由备份、端口聚合综合实验一． 实验目的和要求理解虚拟路由备份协议VRRP 的配置及其原理。
二． 实验环境计算机网络实验室提供进行正常的网络实验设备和相应的软件环境。
实验室有24套计算机设备，接入路由器12台，接入交换机12台以及与各种网络实验相关的配件资料和设施，可满足20－30人同时进行网络实验的需求。
三． 实验的内容和要求1．生成树协议的配置熟悉生成树协议的配置步骤及相关命令。
2．生成树协议原理掌握生成树协议的工作原理。
四． 实验设备：1. S2126G （2台）或S3550-24（2台）2. 计算机（至少2台）3. 标准网线若干五． 实验步骤1． 实验拓扑2． 在交换机S3550-A 上做如下配置S3760-A(config)#interface range fastEthernet 0/1-2S3760-A(config-if-range)#port-group 1S3760AS3760BS2126Vlan 10,20Vlan 10,20 Vlan 10,20 24 24123231 23 21 24 22 22S3760-A(config)#interface range fastEthernet 0/23-24S3760-A(config)# port-group 2S3760-A(config)#interface aggregateport 1S3760-A(config-if-range)#switchport mode trunkS3760-A(config)#interface aggregateport 2S3760-A(config-if-range)#switchport mode trunkS3760-A(config)#VLAN 10S3760-A(config-vlan)#VLAN 20S3760-A(config)#spanning-treeS3760-A(config)#spanning-tree mode mstpS3760-A(config)#spanning-tree mst 0 priority 4096S3760-A(config)#spanning-tree mst 1 priority 4096S3760-A(config)#spanning-tree mst 2 priority 8192S3760-A(config)#spanning-tree mst configurationS3760-A(config-mst)#instance 1 vlan 1,10S3760-A(config-mst)#instance 2 vlan 20S3760-A(config-mst)#name region1S3760-A(config-mst)#revision 1S3550-A (config)# interface vlan 1S3550-A (config-if)# ip address 172.16.1.1 255.255.255.0S3760-A(config-if)#vrrp 1 ip 172.16.1.254S3760-A(config-if)#vrrp 1 preemptS3760-A(config-if)#vrrp 1 priority 254S3760-A(config)#interface vlan 10S3760-A(config-if)#ip add 172.16.10.253 255.255.255.0S3760-A(config-if)#vrrp 10 ip 172.16.10.254S3760-A(config-if)#vrrp 10 preemptS3760-A(config-if)#vrrp 10 priority 254S3760-A(config)#interface vlan 20S3760-A(config-if)#ip add 172.16.20.253 255.255.255.0S3760-A(config-if)#vrrp 20 ip 172.16.20.254S3760-A(config-if)#vrrp 20 preempt3．在交换机S3550-B上做如下配置S3760-B(config)#interface range fastEthernet 0/1-2 S3760-B(config-if-range)#port-group 1S3760-B(config)#interface range fastEthernet 0/23-24 S3760-B(config)# port-group 2S3760-B(config)#interface aggregateport 1S3760-B(config-if-range)#switchport mode trunkS3760-B(config)#interface aggregateport 2S3760-B(config-if-range)#switchport mode trunkS3760-B(config)#VLAN 10S3760-B(config-vlan)#VLAN 20S3760-B(config)#spanning-treeS3760-B(config)#spanning-tree mode mstpS3760-B(config)#spanning-tree mst 0 priority 8192S3760-B(config)#spanning-tree mst 1 priority 8192S3760-B(config)#spanning-tree mst 2 priority 4096S3760-B(config)#spanning-tree mst configurationS3760-B(config-mst)#instance 1 vlan 1,10S3760-B(config-mst)#instance 2 vlan 20S3760-B(config-mst)#name region1S3760-B(config-mst)#revision 1S3550-A (config)# interface vlan 1S3550-A (config-if)# ip address 172.16.1.2 255.255.255.0 S3760-A(config-if)#vrrp 1 ip 172.16.1.254S3760-A(config-if)#vrrp 1 preemptS3760-B(config)#interface vlan 10S3760-B(config-if)#ip add 172.16.10.252 255.255.255.0S3760-B(config-if)#vrrp 10 ip 172.16.10.254S3760-B(config-if)#vrrp 10 preemptS3760-B(config)#interface vlan 20S3760-B(config-if)#ip add 172.16.20.252 255.255.255.0S3760-B(config-if)#vrrp 20 ip 172.16.20.254S3760-B(config-if)#vrrp 20 preemptS3760-B(config-if)#vrrp 20 priority 2544．在交换机S2126-A上做如下配置S2126-A (config)# interface vlan 1S2126-A (config-if)# ip address 172.16.1.3 255.255.255.0S2126-A (config)#vlan 10S2126-A (config)#vlan 20S2126-A (config)# interface range fastEthernet 0/1-5S2126-A (config-if)# switchport access vlan 10S2126-A (config)# interface range fastEthernet 0/6-10S2126-A (config-if)# switchport access vlan 20S2126-A (config)#spanning-tree !开启生成树协议S2126-A (config)#spanning-tree mode mstp !设置生成树模式mstp S2126-A (config)# spanning-tree mst configurationS2126-A (config-mst)# instance 1 vlan 1,10S2126-A (config-mst)# instance 2 vlan 20S2126-A (config-mst)#name region1S2126-A (config-mst)#revision 1S2126-A(config)#interface range fastEthernet 0/23-24S2126-A(config-if-range)#port-group 1S2126-A(config)#interface range fastEthernet 0/21-22S2126-A(config-if-range)#port-group 2S2126-A(config)#interface aggregateport 1S2126-A(config-if-range)#switchport mode trunkS2126-A(config)#interface aggregateport 2S2126-A(config-if-range)#switchport mode trunk5．查看VLAN的配置Switch#show vlan6．验证交换机的生成树配置，并进行分析和记录，记录那个交换机是根交换机，那个端口是根端口Switch#show spanning-tree ！显示交换机生成树状态Switch#show spanning-tree interface fastEthernet 0/1 ! 显示交换机接口状态Switch# show spanning-tree mst 1 interface fastEthernet 0/1 根据show到的信息画出mst 0、1、2中的树结构7．验证VRRP的配置Switch#show vrrp8．用Tracert命令测试不同VLAN内主机间的路由路径，并做记录如在VLAN 10的主机上执行：Tracert 172.16.20.29．断开S2126-A的21口22口后，再次验证VRRP的配置、生成树配置，不同VLAN内主机间还能ping通吗，再次使用Tracert命令测试不同VLAN 内主机间的路由路径，并做记录，与7测试的一样吗？为什么？六．完成实验报告。

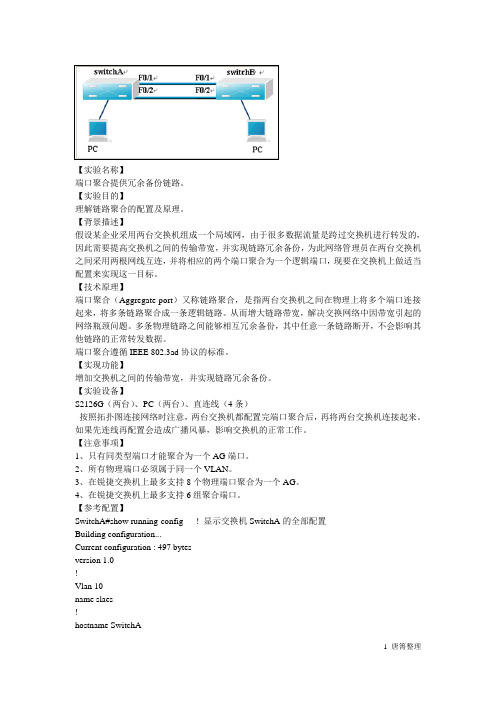

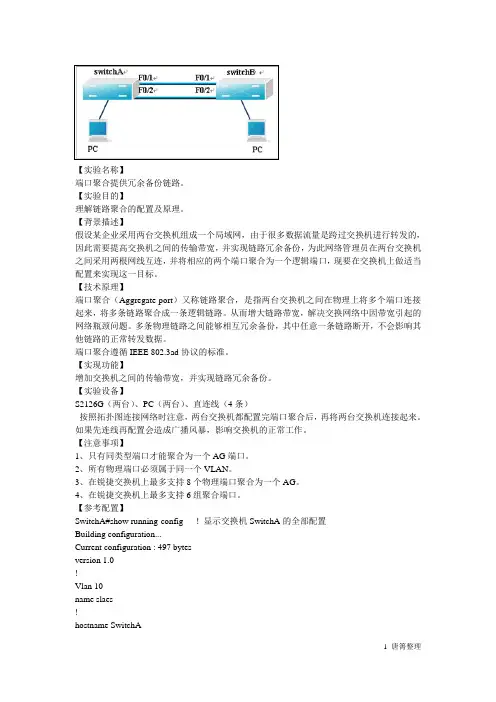

配置端口聚合提供冗余备份链路1 实验原理端口聚合又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路，从而增大链路带宽，解决交换网络中因带宽引起的网络瓶劲问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。
2 实验步骤（1）交换机A的基本配置switchA#conf tswitchA(config)#vlan 10switchA(config-vlan)#name salesswitchA(config-vlan)#exitswitchA(config)#int fa0/5switchA(config-if)#switchport access vlan 10 switchA(config)#exitswitchA#sh vlan id 10(2)在交换机switchA上配置端口聚合switchA(config)#int aggregateport 1switchA(config-if)#switchport mode trunkswitchA(config-if)#exitswitchA(config)#int range fa0/1-2switchA(config-if-range)#port-group 1switchA(config-if-range)#exitswitchA#sh aggregatePort 1summary(3)在交换机B上基本配置（同（1））（4）在交换机switchB上配置端口聚合（同（2））（5）验证测试验证当交换机之间一条链路断开时，PC1和PC2任能互相通信。
C:\>Ping 192.168.10.30 –t配置端口安全1 实验原理交换机的端口安全特性可以只允许特定MAC地址的设备接入到网络中，从而防止用户将非法或未授权的设备接入网络，并且可以限制端口接入的设备数量，防止用户将过多的设备接到网络中。
冗余网络配置实验报告冗余网络配置实验是网络工程中一种重要的设计和实施手段，旨在提高网络的可靠性和稳定性。
本文将从网络冗余的原理、冗余网络的常见形式、实验过程和结果分析等方面进行详细论述。
一、冗余网络的原理冗余网络是通过在网络中增加冗余路径，以提高网络的可靠性和稳定性。
冗余路径即备用路径，当主路径出现故障时，备用路径能够接替主路径的功能，保证网络的连通性。
冗余网络的基本原理是采用备份路径，将网络流量在不同的路径上进行传输，提高了网络的容错能力，减少网络发生故障时网络中断的可能性。
二、冗余网络的常见形式冗余网络可以采用多种形式来实现，常见的几种形式包括：主备式、主主式、冗余链式和冗余环状式。
1. 主备式：主备式是指在网络中设置主路径和备用路径，当主路径发生故障时，备用路径可以接替主路径的功能。
主备式可以简单实现，但是备用路径的利用率较低，效率较低。
2. 主主式：主主式是指设置多个主路径，当其中一个主路径发生故障时，其他主路径可以继续工作。
主主式可以提高网络的可用性，但是配置和管理复杂度较高。
3. 冗余链式：冗余链式是指设置多个路径形成链式结构，当其中一条路径故障时，链式结构中的其他路径可以继续进行数据传输。
冗余链式相对简单，但是链式中的每条路径都是关键路径，一旦出现故障会导致整个链式中断。
4. 冗余环状式：冗余环状式是指设置多个路径形成环状结构，当环状结构中的一条路径故障时，其他路径可以绕过故障路径继续进行数据传输。
冗余环状式相对复杂，但是具有良好的容错能力和高利用率。
三、冗余网络的实验过程本次实验的目的是验证冗余网络对网络可靠性和稳定性的提升效果，实验过程如下：1. 实验准备：准备实验所需要的网络设备和材料，并确保设备的正常运行状态。
2. 实验拓扑设计：根据实验要求，设计适合的网络拓扑结构。
可以选择主备式、主主式、冗余链式或冗余环状式等形式。
3. 网络配置：根据拓扑结构，配置网络设备的相关参数和路径设置。
目录交换技术模块实验一交换机基本配置 (4)实验二交换机全局配置 (7)实验三交换机端口基本配置 (9)实验四查看交换机系统和配置信息 (11)实验五交换机端口隔离 (13)实验六跨交换机实现VLAN (17)实验七端口聚合提供冗余备份链路 (21)实验八快速生成树配置 (25)路由技术模块实验一路由器的命令行界面配置 (35)实验二路由器的全局配置 (38)实验三路由器端口的基本配置 (40)实验四查看路由器的系统和配置信息 (44)实验五静态路由 (47)实验六 RIP 路由协议 (53)实验七 OSPF单区域路由 (59)实验八 IP标准访问列表进行网络流量控制 (66)交换技术模块实验一交换机基本配置【实验名称】交换机基本配置【实验目的】掌握交换机命令行各种操作模式的区别，理解交换机各种不同工作模式之间的切换技术。
【背景描述】小王是某公司新进的网管，负责网络中心的设备管理工作。
来公司报道后，公司要求小王熟悉公司内部安装的网络产品。
公司采用的是全系列锐捷网络产品，首先要求小王登录配置交换机，了解、掌握交换机的命令行操作。
【技术原理】交换机的管理方式基本分为两种：带内管理和带外管理。
通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。
第一次配置交换机时必须利用Console端口进行配置。
交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。
➢用户模式进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。
用户模式提示符为switch>➢特权模式由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。
特权模式提示符为switch# ➢全局配置模式属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。
冗余网络配置实验报告1. 实验背景冗余网络配置是计算机网络设计中常用的一种策略，通过冗余的网络设备和链路，保证网络的高可用性和容错性。
本实验旨在通过配置冗余网络，测试网络的故障恢复能力和性能表现。
2. 实验目的- 了解冗余网络配置的原理和优势；- 掌握冗余网络的配置方法；- 测试冗余网络的故障恢复时间和性能表现。
3. 实验环境- 操作系统：Windows 10- 网络设备：路由器、交换机、服务器等4. 实验步骤4.1 设计网络拓扑结构首先，设计一个包含冗余的网络拓扑结构，可以选择星型、环形或层次结构等。
确保在拓扑结构中至少存在一条备份链路和备份设备。
4.2 配置网络设备根据设计的网络拓扑结构，配置网络设备的IP地址、子网掩码和默认网关等基本配置信息。
参考实验教材或网络资料，了解如何配置设备。
4.3 测试网络故障恢复时间在正常运行状态下，模拟主链路或设备故障。
测试冗余网络的故障恢复时间。
记录下网络恢复所需的时间，并观察网络是否正常恢复。
4.4 测试网络性能表现通过工具或命令，测试网络的带宽、延迟和丢包率等性能指标。
记录结果，并与单一设备、单一链路的性能进行对比。
5. 实验结果5.1 故障恢复时间经过多次实验得出的平均故障恢复时间为X秒，备份链路的切换时间为Y秒。
5.2 网络性能表现通过测试工具，得出冗余网络的带宽为A Mbps，延迟为B毫秒，丢包率为C%。
与单一设备、单一链路的性能进行对比可得出如下结论：- 冗余网络具有更高的带宽和较低的延迟；- 冗余网络的丢包率明显低于单一设备或链路。
6. 实验总结通过本次实验，我们对冗余网络配置有了更深入的了解。
冗余网络可以提供更高的网络可用性和容错性，保障网络的连续性和稳定性。
实验结果表明，冗余网络的故障恢复时间较短，性能表现也优于单一设备或链路。
在实际网络设计中，合理配置冗余网络是十分重要的。
7. 实验感想本次实验让我更加深入地认识了冗余网络配置的重要性和优势。
网络设备及链路冗余部署——基于锐捷设备冗余技术简介随着Internet的发展，大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。
