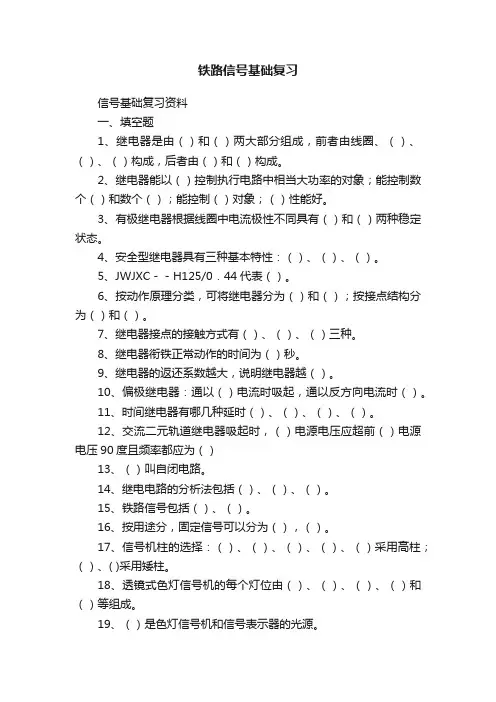

铁路信号基础复习
铁路信号基础复习信号基础复习资料一、填空题1、继电器是由（）和（）两大部分组成，前者由线圈、（）、（）、（）构成，后者由（）和（）构成。
2、继电器能以（）控制执行电路中相当大功率的对象；能控制数个（）和数个（）；能控制（）对象；（）性能好。
3、有极继电器根据线圈中电流极性不同具有（）和（）两种稳定状态。
4、安全型继电器具有三种基本特性：（）、（）、（）。
5、JWJXC－－H125/0．44代表（）。
6、按动作原理分类，可将继电器分为（）和（）；按接点结构分为（）和（）。
7、继电器接点的接触方式有（）、（）、（）三种。
8、继电器衔铁正常动作的时间为（）秒。
9、继电器的返还系数越大，说明继电器越（）。
10、偏极继电器：通以（）电流时吸起，通以反方向电流时（）。
11、时间继电器有哪几种延时（）、（）、（）、（）。
12、交流二元轨道继电器吸起时，（）电源电压应超前（）电源电压90度且频率都应为（）13、（）叫自闭电路。
14、继电电路的分析法包括（）、（）、（）。
15、铁路信号包括（）、（）。
16、按用途分，固定信号可以分为（），（）。
17、信号机柱的选择：（）、（）、（）、（）、（）采用高柱；（）、( )采用矮柱。
18、透镜式色灯信号机的每个灯位由（）、（）、（）、（）和（）等组成。
19、（）是色灯信号机和信号表示器的光源。
20、主灯丝和副灯丝呈（）且平行，主灯丝在（），副灯丝在（）。
21、我国铁路实行（）行车制。
22、（）的反方向进站信号机可设在行车方向的右侧。
23、对于正线信号机和通行超限货物列车的站线信号机，限界所属轨道中心至信号机突出边缘，距离为（），站线信号机为（）。
24、高柱透灯式色灯信号机由（）、（）、（）、（）等部分组成。
25、进站信号机的作用是（），指示（）的运行条件，保证（）的正确和安全可靠。
26、出站信号机的设置应尽量不影响股道有效长，设于（）3.5－4ｍ处。
27、进路信号机按用途可分为（）、（）、（）。
信号基础设备—轨道电路工作原理(铁路信号与通信设备)
有绝缘轨道电路利用钢轨绝缘将相邻的轨道电路相互隔离。
无绝缘轨道电路采用谐振方式实现相邻轨道电路间的隔离。UM71轨道电路，ZPW 一2000A轨道电路是国内应用比较广泛的无绝缘轨道电路。
站内轨道电路用于车站内，主要用于监督轨道区段是否空闲，一般不能发送控制信 息。站内轨道电路分为无岔区段轨道电路和道岔区段轨道电路。
区间轨道电路主要用于自动闭塞区段，不仅监督区间是否空闲，而且能够传输包 含有前行列车位置、信号显示、线路状态、限制速度等内容的信息。
模块1 铁路信号基础设备认知及轨道电路监督列车、调车车列在站内以及列车在区间的占用。例如：当轨道电路处 于分路状态或断轨状态时，控制台上相应轨道区段显示“红光带”。 利用轨道继电器的接点作为建立进路、开放信号、构成闭塞等的控制条件，并实觋信号开放 后随着列车、调车车列的运行而自动关闭，从而把信号显示、线路状态、列车及调车车列的 运
模块1 铁路信号基础设备认知及运用
任务2 轨道电路
按动作电源分类
按工作方式
按有无绝缘
按应用地点
直流轨道电路 交流轨道电路
闭路式轨道电路 开路式轨道电路
有绝缘轨道电路 无绝缘轨道电路
站内轨道电路 区间轨道电路
直流轨道电路一般采用蓄电池浮充供电方式，目前已很少使用。
目前使用的交流轨道电路种类很多，除站内常用的交流连续式轨道电路(简称480 轨道电路)、25 H、z轨道电路外，还包括应用于区间的uM71轨道电路、vZPW-2000A。 轨道电路等。
闭路式轨道电路平时构成回路，，轨道继电器保持吸起，利用轨道继电器的落下及 时反映轨道区段有车占用或者发生断轨、断线故障。
开路式轨道电路平时处于开路状态，有车占用时通过车辆轮对沟通回路，使继电 器吸起。开路式轨道电路不能进行断轨检查，而且断轨后有车占用轨道继电器也不 能可靠吸起，不符合故障一安全原则，因此极少采用。
第五章___铁路信号与通信讲解
第五章 信号与通信
教学目的： 了解并掌握信号通信设备的基本概念和知识 掌握几种主要信号机的作用、设置和显示 重点掌握联锁的概念，联锁设备的组成和基本
原理 掌握闭塞的概念及自动闭塞和半自动闭塞原理 了解行车调度及列车运行控制系统的概念 了解并掌握铁路主要通信设备的组成及原理
第五章 信号与通信
铁路信号：向行车和调车人员发出的指示和命令 铁路信号设备分类： 1、车站联锁设备：用来保证车站行车和调车作业安全及提 高车站通过能力。 2、区间闭塞设备：用来保证区间行车安全及提高区间通过 能力。 3、调度集中与调度监督：属于区段行车的自动和远程控制 设备。 4、驼峰信号设备：在编组站设置的提高解编能力的设备。
二、半自动闭塞 1、半自动闭塞技术性能 1）采用半自动闭塞时，出站信号机显示绿灯是列
车占用区间的行车凭证。
2）出站信号机不仅受发车站闭塞机的直接控制， 而且受接车站的间接控制，只有双方办理了规定 的程序后，才能构成发车站出站机的开放条件。
3）列车进入区间后，出站机自动关闭。此后，区 间处于闭塞状态，两站向该区发车的任一架出站 机均被锁闭于关闭状态（红灯）。
辙机等。
ZD6型电动转辙机主要部件为直流电动机、减速 器、动作杆、自动开闭器、锁闭齿轮齿条块等， 电动机为额定电压160V的直流串励电动机，通过 电动机的正反转，控制道岔的开通方向。
（3）轨道电路
分类：交流轨道电路和直流轨道电路 主要用途：检查线路是否空闲，反映钢轨是否完
好，并传递各种信号电流。
铁路信号设备是铁路行车的指挥与控制系统。它 在保障行车安全，提高行车速度和行车密度，提高运 输效率和改善行车工作人员的劳动条件方面具有重要 作用。
铁路通信设备是铁路经营管理的信息系统，它对 组织铁路运输、指挥列车运行、确保铁路各部门之间 联络和为旅客提供各种服务方面发挥着重要作用。
教学目的： 了解并掌握信号通信设备的基本概念和知识 掌握几种主要信号机的作用、设置和显示 重点掌握联锁的概念，联锁设备的组成和基本
原理 掌握闭塞的概念及自动闭塞和半自动闭塞原理 了解行车调度及列车运行控制系统的概念 了解并掌握铁路主要通信设备的组成及原理
第五章 信号与通信
铁路信号：向行车和调车人员发出的指示和命令 铁路信号设备分类： 1、车站联锁设备：用来保证车站行车和调车作业安全及提 高车站通过能力。 2、区间闭塞设备：用来保证区间行车安全及提高区间通过 能力。 3、调度集中与调度监督：属于区段行车的自动和远程控制 设备。 4、驼峰信号设备：在编组站设置的提高解编能力的设备。
二、半自动闭塞 1、半自动闭塞技术性能 1）采用半自动闭塞时，出站信号机显示绿灯是列
车占用区间的行车凭证。
2）出站信号机不仅受发车站闭塞机的直接控制， 而且受接车站的间接控制，只有双方办理了规定 的程序后，才能构成发车站出站机的开放条件。
3）列车进入区间后，出站机自动关闭。此后，区 间处于闭塞状态，两站向该区发车的任一架出站 机均被锁闭于关闭状态（红灯）。
辙机等。
ZD6型电动转辙机主要部件为直流电动机、减速 器、动作杆、自动开闭器、锁闭齿轮齿条块等， 电动机为额定电压160V的直流串励电动机，通过 电动机的正反转，控制道岔的开通方向。
（3）轨道电路
分类：交流轨道电路和直流轨道电路 主要用途：检查线路是否空闲，反映钢轨是否完
好，并传递各种信号电流。
铁路信号设备是铁路行车的指挥与控制系统。它 在保障行车安全，提高行车速度和行车密度，提高运 输效率和改善行车工作人员的劳动条件方面具有重要 作用。
铁路通信设备是铁路经营管理的信息系统，它对 组织铁路运输、指挥列车运行、确保铁路各部门之间 联络和为旅客提供各种服务方面发挥着重要作用。
信号基础设备—站内轨道电路的划分与命名(铁路信号与通信设备)
无岔区段轨道电路的命名
4.位于咽喉区的无岔区段：以两端道岔编号写成分数形式加WG表示，如附图1中Dl与D15间 的无岔区段为1／19WG。
5. 半自动闭塞进站信号机外方的接近区段：以进站信号机名称加JG表示，如附图1中进站信 号机XD外方的接近区段为XDJG。
2.进、出站口处的无岔区段：根据衔接的股道编号加上A(下行咽喉)或B(上行咽喉)表示，如下 图中站界内方的无岔区段为ⅡAG，附图1中的I AG、II AG。
无岔区段轨道电路的命名
3.牵出线、机待线等处调车信号机外方的接近区段：在调车信号机名称后加G表示，如下图 中牵出线D5．信号机前方的轨道电路为D5G。
在一个轨道电路区段内包含的道岔原则上不应超过三组。
为了提高咽喉区使用效率，应将轨道区段适当划短，使道岔区段能 及时解锁允许办理其他进路。
模块1 铁路信号基础设备认知及运用
任务2 轨道电路
道岔区段轨道电路的命名
根据轨道区段内包含的道岔编号来命名道岔区段轨道电路。 1.含一组道岔：如下图包含1号道岔的轨道区段为1DG
模块1 铁路信号基础设备认知及运用
任务2 轨道电路
站内轨道电路的划分
轨道电路之间采用钢轨绝缘把两个轨道电路划分为互不干扰的独立电路单元，称为轨道电路 ቤተ መጻሕፍቲ ባይዱ段，其划分原则为4个。
凡有信号机的地方，均装设钢轨绝缘，将信号机的内外方应划分为不 同区段。
凡能平行运行的进路，其间应设钢轨绝缘隔开，例如渡线道岔上的钢 轨绝缘。
道岔区段轨道电路的命名
2.包含两组道岔：如下图中包含15、17号道岔的轨道区段为15—17DG。
道岔区段轨道电路的命名
3.包含三组道岔：如下图中包含11、23、27号道岔的轨道区段为11—27DG
铁道概论第六章 铁路信号与通信
二、调度集中（CTC） （一）调度集中的基本知识 （二）分散自律调度集中系统
铁路信号集中监测系统
信号微机监测系统是保证行车安全、加强信号设备结合部管理 、监测铁路信号设备运用质量的重要行车设备。信号微机监测系 统把现代最新技术，传感器、现场总线、计算机网络通讯、数据
库及软件工程，融为一体，通过监测并记录信号设备的主要运行
第六章
铁路信号与通信
铁路信号与通信
铁路信号广义上是保证行车安全，提高区间和车站通过能力
以及编组站编解能力的自动控制及远程控制技术的总称，它是
计算机技术、现代通信技术和控制技术在铁路运输生产过程中
的具体应用。
一、铁路信号的组成 （一）信号基础设备 （二）信号系统
二、铁路信号的作用
（一）铁路信号是指挥行车的命令 （二）保证行车安全 （三）提高运输效率 （四）铁路信号是铁路现代化的主要器
二、信号装置
三、轨道电路 四、转辙机
车站联锁系统
一、联锁的基本概念 （一）联 锁 （二）联锁设备 二、6502电气集中联锁 （一）设备组成
（二）设备具体功能
三、计算机联锁
（一）计算机联锁的基本原理 （二）计算机联锁系统的硬件组成 （三）计算机联锁设备的基本功能 （四）计算机联锁系统的特点
（1）由于两站间的区间允许续行列车追踪运行，就大幅度地提
高了行车密度，显著地提高区间通过能力。 （2）由于不需要办理闭塞手续，简化了办理接发列车的程序，
因此既提高了通过能力，又大大减轻了车站值班员的劳动强度。
（3）由于通过信号机的显示能直接反映运行列车所在位置以及 线路状态，因而确保了列车在区间运行的安全。
规范是它以分级的形式满足不同线路运输需求，在不干扰机车乘

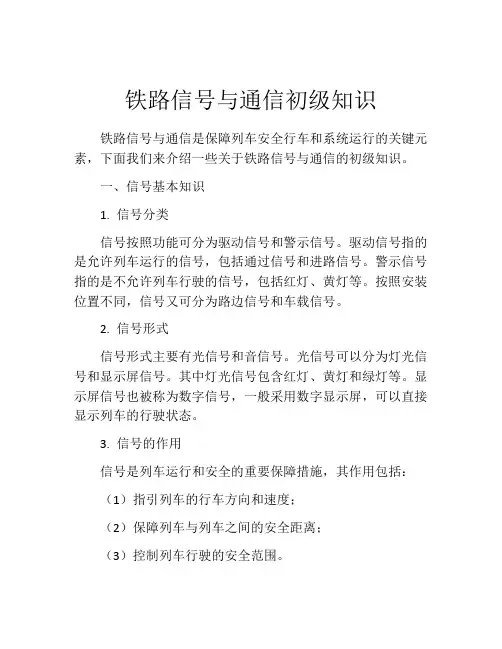

铁路信号与通信初级知识
铁路信号与通信初级知识铁路信号与通信是保障列车安全行车和系统运行的关键元素，下面我们来介绍一些关于铁路信号与通信的初级知识。
一、信号基本知识1. 信号分类信号按照功能可分为驱动信号和警示信号。
驱动信号指的是允许列车运行的信号，包括通过信号和进路信号。
警示信号指的是不允许列车行驶的信号，包括红灯、黄灯等。
按照安装位置不同，信号又可分为路边信号和车载信号。
2. 信号形式信号形式主要有光信号和音信号。
光信号可以分为灯光信号和显示屏信号。
其中灯光信号包含红灯、黄灯和绿灯等。
显示屏信号也被称为数字信号，一般采用数字显示屏，可以直接显示列车的行驶状态。
3. 信号的作用信号是列车运行和安全的重要保障措施，其作用包括：（1）指引列车的行车方向和速度；（2）保障列车与列车之间的安全距离；（3）控制列车行驶的安全范围。
二、通信基本知识1. 通信分类通信主要分为线路通信和车载通信。
其中，线路通信是指通过电缆或空气传递信息的方式，在铁路系统中起到了重要的作用。
而车载通信则是指车上终端设备与车站终端设备进行信息交流的方式。
2. 通信形式通信形式主要有语音通信、数据通信和移频通信等。
其中，语音通信是最常见的通信形式，包括车站与车站之间的话音通信、车站与列车之间的话音通信等。
数据通信主要是指列车与地面设备间的报文传输，例如列车到站信息、列车安全信息等。
而移频通信则是指通过无线电波进行联系的方式。
3. 通信的作用通信在铁路系统中的作用主要是与信号系统联动，一起保障列车行进的安全。
通过通信，可以发送丰富的信息，例如路况信息、天气信息等，以及车辆和设备的状态信息等，有助于调度员做出更加科学的决策。
总之，铁路信号与通信是铁路系统中非常重要的组成部分。
这些基本知识对于保证铁路系统的正常运行和列车的安全行驶至关重要。

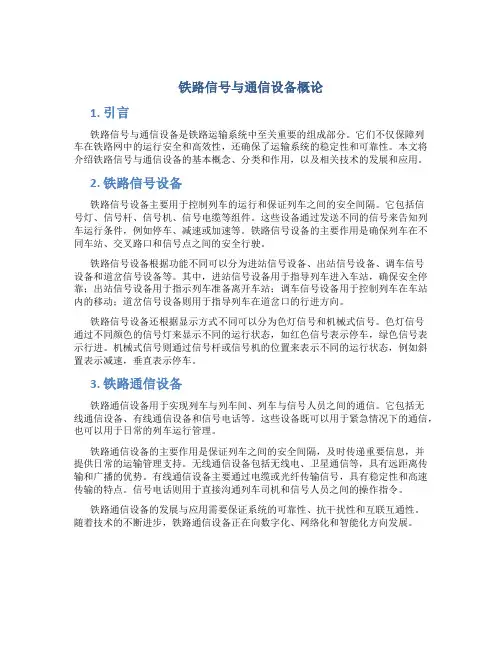

铁路信号与通信设备概论
铁路信号与通信设备概论1. 引言铁路信号与通信设备是铁路运输系统中至关重要的组成部分。
它们不仅保障列车在铁路网中的运行安全和高效性，还确保了运输系统的稳定性和可靠性。
本文将介绍铁路信号与通信设备的基本概念、分类和作用，以及相关技术的发展和应用。
2. 铁路信号设备铁路信号设备主要用于控制列车的运行和保证列车之间的安全间隔。
它包括信号灯、信号杆、信号机、信号电缆等组件。
这些设备通过发送不同的信号来告知列车运行条件，例如停车、减速或加速等。
铁路信号设备的主要作用是确保列车在不同车站、交叉路口和信号点之间的安全行驶。
铁路信号设备根据功能不同可以分为进站信号设备、出站信号设备、调车信号设备和道岔信号设备等。
其中，进站信号设备用于指导列车进入车站，确保安全停靠；出站信号设备用于指示列车准备离开车站；调车信号设备用于控制列车在车站内的移动；道岔信号设备则用于指导列车在道岔口的行进方向。
铁路信号设备还根据显示方式不同可以分为色灯信号和机械式信号。
色灯信号通过不同颜色的信号灯来显示不同的运行状态，如红色信号表示停车，绿色信号表示行进。
机械式信号则通过信号杆或信号机的位置来表示不同的运行状态，例如斜置表示减速，垂直表示停车。
3. 铁路通信设备铁路通信设备用于实现列车与列车间、列车与信号人员之间的通信。
它包括无线通信设备、有线通信设备和信号电话等。
这些设备既可以用于紧急情况下的通信，也可以用于日常的列车运行管理。
铁路通信设备的主要作用是保证列车之间的安全间隔，及时传递重要信息，并提供日常的运输管理支持。
无线通信设备包括无线电、卫星通信等，具有远距离传输和广播的优势。
有线通信设备主要通过电缆或光纤传输信号，具有稳定性和高速传输的特点。
信号电话则用于直接沟通列车司机和信号人员之间的操作指令。
铁路通信设备的发展与应用需要保证系统的可靠性、抗干扰性和互联互通性。
随着技术的不断进步，铁路通信设备正在向数字化、网络化和智能化方向发展。
铁路信号和通信设备相关知识介绍
2、采用色灯信号机和电动转辙机，操作人员只需在控制 台上按压按钮就能办理或取消进路，而且采用了逐段解锁 方式时，还可大大缩短进路的建立和解锁时间，提高了车 站咽喉的通过能力。
3、进路的排列和解锁都是自动进行的，从而改善了和行 车有关人员的劳动条件。
但是，继电集中联锁的设备费用比较高，并要求车站上 有可靠的交流电源。
（自动闭塞）
一个绿色灯光：准许列车按规定速度 运行，表示运行前方至少有两个闭塞 分区空闲。
一个黄色灯光：要求列车注意运行， 表示运行前方有一个闭塞分区空闲。 一个红色灯光：列车应该在信号机前 停车。
（非自动闭塞区间）
一个绿色灯光：准许列车按规定速度运行。
一个红色灯光：不准列车越过该信号机。
（5）调车信号机
火炬:是一种在风雨 天气都能点燃并发出火光的视觉信号,司 机发现火炬信号的火光时应立即停车。停车后如无防护人员, 机车乘务人员应立即检查前方线路, 如无异状,可按规定速度继 续运行。
五、信号表示器及信号标志
1、信号表示器 信号表示器也是一种信号装置，但它没有防护
意义，而是用来表示与行车有关设备的位置和状态， 或表示信号显示的某种附加含义。 例如道岔表示 器（道岔表示器用于反映道岔所处的状态，便于扳道员确认进路 和调车人员办理调车作业。黄色表示侧线）、脱轨表示器、 进路表示器、发车线路表示器、车挡表示器等。 2、信号标志
线进行调车。设在峰顶平台上。 （8）复示信号机：
指示前方看不到的信号。
三、色灯信号机
色灯信号机： 不管白天还是夜间都是用不同颜色的灯光来显示信号的。 按照结构的不同,以分为透镜式和探照式两大类。
透镜式信号机: 是一组透镜给出一个颜色的灯光。如果要显示多种颜色信号灯
光时就要有多组透镜，所以又称它为多灯式信号机。 探照式色灯信号机:
3、进路的排列和解锁都是自动进行的，从而改善了和行 车有关人员的劳动条件。
但是，继电集中联锁的设备费用比较高，并要求车站上 有可靠的交流电源。
（自动闭塞）
一个绿色灯光：准许列车按规定速度 运行，表示运行前方至少有两个闭塞 分区空闲。
一个黄色灯光：要求列车注意运行， 表示运行前方有一个闭塞分区空闲。 一个红色灯光：列车应该在信号机前 停车。
（非自动闭塞区间）
一个绿色灯光：准许列车按规定速度运行。
一个红色灯光：不准列车越过该信号机。
（5）调车信号机
火炬:是一种在风雨 天气都能点燃并发出火光的视觉信号,司 机发现火炬信号的火光时应立即停车。停车后如无防护人员, 机车乘务人员应立即检查前方线路, 如无异状,可按规定速度继 续运行。
五、信号表示器及信号标志
1、信号表示器 信号表示器也是一种信号装置，但它没有防护
意义，而是用来表示与行车有关设备的位置和状态， 或表示信号显示的某种附加含义。 例如道岔表示 器（道岔表示器用于反映道岔所处的状态，便于扳道员确认进路 和调车人员办理调车作业。黄色表示侧线）、脱轨表示器、 进路表示器、发车线路表示器、车挡表示器等。 2、信号标志
线进行调车。设在峰顶平台上。 （8）复示信号机：
指示前方看不到的信号。
三、色灯信号机
色灯信号机： 不管白天还是夜间都是用不同颜色的灯光来显示信号的。 按照结构的不同,以分为透镜式和探照式两大类。
透镜式信号机: 是一组透镜给出一个颜色的灯光。如果要显示多种颜色信号灯
光时就要有多组透镜，所以又称它为多灯式信号机。 探照式色灯信号机:

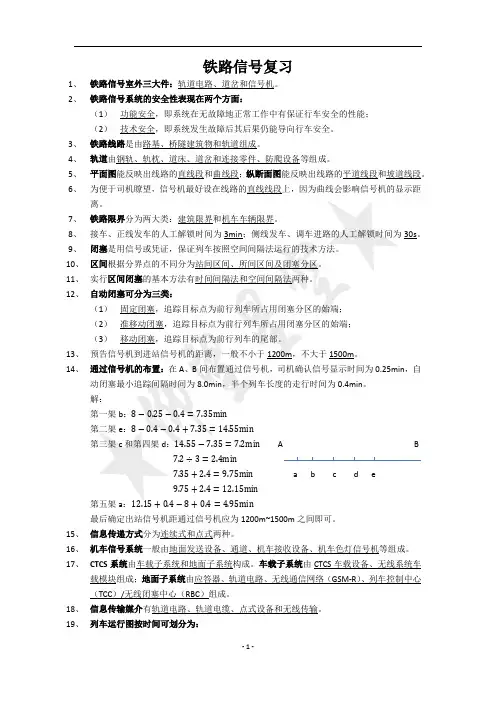

铁路信号复习
铁路信号复习1、铁路信号室外三大件：轨道电路、道岔和信号机。
2、铁路信号系统的安全性表现在两个方面：（1）功能安全，即系统在无故障地正常工作中有保证行车安全的性能；（2）技术安全，即系统发生故障后其后果仍能导向行车安全。
3、铁路线路是由路基、桥隧建筑物和轨道组成。
4、轨道由钢轨、轨枕、道床、道岔和连接零件、防爬设备等组成。
5、平面图能反映出线路的直线段和曲线段；纵断面图能反映出线路的平道线段和坡道线段。
6、为便于司机瞭望，信号机最好设在线路的直线线段上，因为曲线会影响信号机的显示距7、8、9、10、11、12、13、14、最后确定出站信号机距通过信号机应为1200m~1500m之间即可。
15、信息传递方式分为连续式和点式两种。
16、机车信号系统一般由地面发送设备、通道、机车接收设备、机车色灯信号机等组成。
17、CTCS系统由车载子系统和地面子系统构成。
车载子系统由CTCS车载设备、无线系统车载模块组成；地面子系统由应答器、轨道电路、无线通信网络（GSM-R）、列车控制中心（TCC）/无线闭塞中心（RBC）组成。
18、信息传输媒介有轨道电路、轨道电缆、点式设备和无线传输。
19、列车运行图按时间可划分为：（1）十分格，主要用在日常调度指挥工作中，调度员用来制定实际运行图；（2）二分格，编制新运行图时使用；（3）小时格，编制机车周转图和旅客列车运行图时使用。
20、列车运行图的分类：（1）按使用范围可分为铁路内部使用的列车运行图和社会使用的列车运行图；（2）按照区间正线数可分为单线运行图、双线运行图和单双线运行图；（3）按照列车运行速度可分为平行运行图和非平行运行图；（4）按照上下行方向列车数可分为成对运行图和不成对运行图；（5）按照同方向列车运行方式可分为连发运行图和追踪运行图。
21、22、23、24、25、26、27、28、的预200米；岔尖轨尖端不少于50m的地点，如因调车作业或制动距离的需要，一般不超过400m；信号机应设在警冲标内方3.5m~4m适当地点。

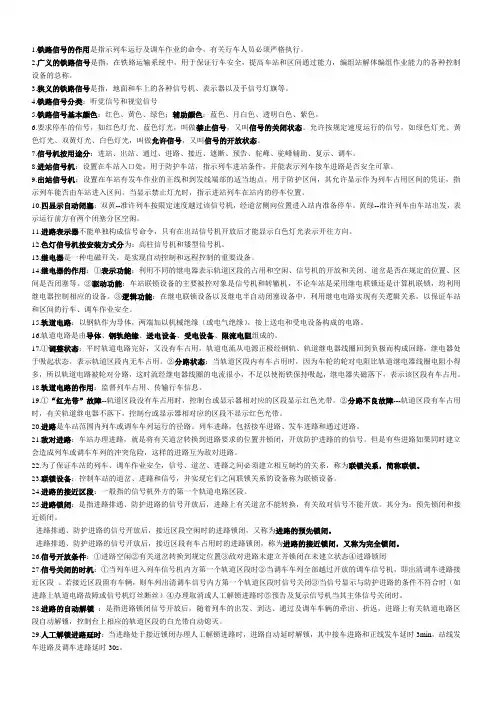

铁路信号与通信设备复习题
1.铁路信号的作用是指示列车运行及调车作业的命令，有关行车人员必须严格执行。
2.广义的铁路信号是指，在铁路运输系统中，用于保证行车安全，提高车站和区间通过能力，编组站解体编组作业能力的各种控制设备的总称。
3.狭义的铁路信号是指，地面和车上的各种信号机、表示器以及手信号灯旗等。
4.铁路信号分类：听觉信号和视觉信号5.铁路信号基本颜色：红色、黄色、绿色；辅助颜色：蓝色、月白色、透明白色、紫色。
6.要求停车的信号，如红色灯光、蓝色灯光，叫做禁止信号，又叫信号的关闭状态。
允许按规定速度运行的信号，如绿色灯光、黄色灯光、双黄灯光、白色灯光，叫做允许信号，又叫信号的开放状态。
7.信号机按用途分：进站、出站、通过、进路、接近、遮断、预告、驼峰、驼峰辅助、复示、调车。
8.进站信号机：设置在车站入口处，用于防护车站，指示列车进站条件，并能表示列车接车进路是否安全可靠。
9.出站信号机：设置在车站有发车作业的正线和到发线端部的适当地点，用于防护区间，其允许显示作为列车占用区间的凭证，指示列车能否由车站进入区间。
当显示禁止灯光时，指示进站列车在站内的停车位置。
10.四显示自动闭塞：双黄--准许列车按限定速度越过该信号机，经道岔侧向位置进入站内准备停车。
黄绿--准许列车由车站出发，表示运行前方有两个闭塞分区空闲。
11.进路表示器不能单独构成信号命令，只有在出站信号机开放后才能显示白色灯光表示开往方向。
12.色灯信号机按安装方式分为：高柱信号机和矮型信号机。
13.继电器是一种电磁开关，是实现自动控制和远程控制的重要设备。
14.继电器的作用：①表示功能：利用不同的继电器表示轨道区段的占用和空闲、信号机的开放和关闭、道岔是否在规定的位置、区间是否闭塞等。
②驱动功能：车站联锁设备的主要被控对象是信号机和转辙机，不论车站是采用继电联锁还是计算机联锁，均利用继电器控制相应的设备。
③逻辑功能：在继电联锁设备以及继电半自动闭塞设备中，利用继电电路实现有关逻辑关系，以保证车站和区间的行车、调车作业安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《铁路信号与通信设备》复习资料
一、填空题
1、铁路信号显示的基本颜色是（红色、黄色、绿色）分别代表的含义是（停车、注意或减速运行、按规定速度运行）。
2、信号机按用途分类，常见的信号机有（进站信号机、出站信号机、通过信号机、调车信号机）等。
3、当闭路式轨道电路良好，没有机车占用时，轨道继电器处于（吸起状态），此状态称为轨道电路的（调整状态）；当闭路式电路完好，有机车车辆占用时，继电器（失磁落下），此状态称为轨道电路的（分路状态）；当轨道区段内发生断轨或断线等故障时，继电器（失磁落下），此状态称为轨道电路的（断轨状态）。
4、下列字母表示的设备是TDCS（铁路列车调度指挥系统）、CTCS（列车运行控制系统）CTC（分散自律调度集中系统）。
5、继电器是一种电磁，它由（电磁系统）和（接点系统）两部分组成。
6、计算机联锁车站，当进路处于预先锁闭时，可以办理取消进路，方法是顺序按压(进路始端按钮和本咽喉的总取消按钮)当进路处于接近锁闭时，列车因故停开，人工解锁进路当方法是按压(顺序按压进路的始端按钮和本咽喉的总人解按钮)。
7、当进站信号机故障不能正常开放时，应使用引导(进路锁闭)方式接车。
当向无联锁线路接车时，应采用引导总锁闭方式接车。
8、色灯信号机按照构造的不同分为(透镜式、组合式、LED信号机)。
9、在半自动闭塞区间，正常办理时，当接车站确认列车整列到达后，应由接车站按压按钮复原按钮，办理到达复原。
如果已经办理好闭塞手续，发车进路准备好，出信号机已经开放，列车因故停开，应(取消复原手续)。
10、列车运行控制系统按照速度防护模式分为(阶梯速度防护模式和曲线速度防护模式)。
11、集中联锁设备分为(继电联锁、计算机联锁)两类。
12、《技规》规定正常情况下，进站、通过信号机的显示距离不得小于(1000m),集中联锁设备分为(室内、室外)。
13、列控车载系统主要工作模式有(隔离模式、安全监控模式、部分监控、目视行车模式、调车监控)。
14、自动化驼峰要求实现(驼峰溜放进路、驼峰溜放速度、驼峰机车推峰速度)三方面的自动控制，需要有(测速、测重、测阻、测长)四种自动测量设备。
15、色灯信号机按照构造的不同分为色(灯信号机、臂板信号机、机车信号机)。
16、继电器的主要作用表现在(表示功能、驱动功能、逻辑功能)。
17、视觉信号包括(固定信号、移动信号和手信号)三大类。
18、要求停车的信号，例如（红色、蓝色）叫做禁止信号，又称为（信号的关闭状态）；允许按规定速度运行的信号，例如（绿色）叫做允许信号，又称为（信号灯开放状态）。
二、名词解释
1、“红光带”故障：指的是轨道区段没有占用时，控制台或显示器相对应的区段显示红色光带。
2、敌对进路：指的是两条有相互重叠或交叉的部分不能以道岔位置来区分时。
3、闭塞：指的是列车在区间运行时以站间区间、所间区间及闭塞分区作为行车间隔的这种保证列车按照空间间隔运行的技术方法。
（又称为行车闭塞法）
4、预先锁闭：指的是进路排通、防护进路的信号开放后，接近区段空闲时的进路锁闭。
5、带动道岔：指的是为了满足平行作业的需要，排列进路时把某些不在进路上的道岔带动道规定位置，并对其锁闭。
6、联锁（联锁关系）：指的是为了保证车站的列车、调车作业安全，信号、道岔、进路之间必须建立相互制约的关系。
7、进路：指的是车站范围内列车或调车车列运行的路径。
8、轨道电路：指的是以钢轨作为导体，两端加以机械绝缘（或电气绝缘），接上送电或受电设备构成的设备。
9、完全锁闭：指的是进路排通、防护信号机开放后，接近区段有车占用时的进路锁闭。
（又称为进路的接近锁闭）
10、机车信号：指的是设在机车司机控制室内，用来自动反映运行条件，指示机车运行的信号。
（又称机车自动信号）
三、简答题
1、CTCS2级列控系统的基本功能有哪些？
①、系统按照故障—安全原则，采用冗余结构，在任何情况下防止列车无行车许可证运行。
②、防止列车超速运行。
③、按列车安全制动距离，自动调整列车运行追踪间隔。
④、防止列车溜逸。
⑤、防止列车冒进关闭的禁止信号机（或点）。
⑥、监督列车以低于30km/h的速度进行出入车库作业。
⑦、与机车自身速度控制系统结合，实现列车减速、缓解、加速的自动控制。
⑧、与列车调度系统结合，实现对列车的简单自动驾驶。
⑨、由于载测速单元获取列车走行速度和列车位置，并根据接收的地面中心信息以及车载设备实时处理，车载设备连续向司机显示目标速度、目标距离、允许速度、实际速度等行车内容。
⑩、超速、制动、缓解、故障等报警显示。
2、LKJ2000型列车运行监控记录装置的监控功能有哪些？
（1）、防止列车越过关闭的地面信号机。
（2）、防止列车超过线路（道岔）允许的速度及机车、车辆的构造速度运行。
（3）、防止机车以高于规定的限制速度进行调车作业。
（4）、防止列车停车后发生溜逸。
（5）、可控制列车不超过临时限速。
3、联锁关系的主要内容有哪些？
（1）、当进路上各轨道区段空闲、有关道岔锁闭在规定位置、其敌对信号机处于关闭状态时，防护该进路的信号机才能开放；信号机开放后，该进路上的有关道岔不能转换，其敌对信号机不能开放。
（2）、正线上的出站信号机未开放时，同方向的进站信号机不能开放通过信号；主体信号机未开放时，其预告信号机不能开放。
（3）、信号机的显示必须与所防护的进路相符合。
（4）、区间内正线上的道岔未开通正线时，两端站不能开放有关信号机。
4、计算机联锁技术有哪些优点？
①、随着大规模集成电路的发展，计算机联锁系统性能价格比的优势将更大。
②、采取硬件和软件冗余技术后（如双机热备系统、三取二表决系统等），系统的安全性、可靠性将得到提高。
③、联锁功能更加完善，便于增加进路存储、自动选路等新功能，克服
6502电气集中联锁难以解决的问题。
④、减少系统的设计、施工、维护、改造的工作量，易于实现系统自身化管理，利用自诊断、自检测功能及远距离联网，实现远距离诊断。
⑤、人机界面灵活，显示内容丰富，信息量大，可与行车调度系统、列车控制系统联网，提供及交换各种信息，并协调工作，实现行车管理现代化。
5、轨道电路有什么作用？
①、随着大规模集成电路的发展，计算机联锁系统性能价格比的优势将更大。
②、采取硬件和软件冗余技术后（如双机热备系统、三取二表决等），系统的安全性、可靠性将得到提高。
③、联锁功能更加完善，便于增加进路存储、自动选路等新功能，克服6502电气集中联锁难以解决的问题。
④、减少系统设计、施工、维护、改造的工作量，易于实现系统自身化管理，利用自诊断、自检测功能及远距离联网，实现远距离诊断。
⑤、人机界面灵活，显示内容丰富，信息量大，可与行车调度系统、列车控制系统联网，提供及交换各种信息，并协调工作，实现行车管理现代化。
6、转辙机的作用什么？
（1）、根据操作要求，将道岔转换至定位或反位。
（2）、道岔转换至规定位置而且密帖后，自动实行机械锁闭，防止外力改变道岔位置。
（3）、当道岔尖轨与基本轨密贴后，正确反映道岔位置，并给出相应表示。
（4）、发生挤岔以及道岔长时间处于“四开”位置（基本轨与尖轨不密贴）时，及时发出报警。
7、6502电气集中基本操作原则是什么？
6502电气集中采用双按钮操纵方式，办理进路、取消和人工解锁进路、单独操作道岔都要按压两个按钮才能动作设备，这样可以防止由于误操作按钮造成信号设备错误动作。
8、铁路局调度指挥中心TDCS的主要功能有？
1.干线列车运行秩序的宏观监视。
2.列车运行实时监视和历史查询。
3.列车追踪。
4.列车运行图管理。
5.车站自动报点。
6.调度命令管理。
7.与TMIS的界面和接口。
《技规》规定：在半自动闭塞区间，遇接车站轨道电路发生故障、闭塞设备停电后恢复供电、列车因故退回原发车站等情况时，车站值班员确认列车整列到达后，根据列车调度命令，使用事故按钮，办理人工复原，并在行车设备检查登记本上登记。
使用事故按钮办理区间复原前，相邻车站值班员必须共同确认“列车没有出发、区间空闲、列车整列到达”，由使用站报告列车调度员，签收到调度命令后方可破除铅封，使用事故按钮使闭塞复原，用毕在行车设备检查登记簿上登记。
未装有计数器的事故按钮，破封后不准连续使用。
不论是否装有计数器，没一次办理事故复原，车站值班员都应在行车设备检查登记簿上登记，使用后应及时加封，修复设备。
四、综合题
1、半自动闭塞区段正常办理手续怎样的？（书P64）
2、进站信号机和出站信号机的作用是什么，画图说明进站信号机和出站信号的设置位置。
（书P3）。
