1.DB9和DB25的常用信号脚说明
注意：
1）屏蔽线必须与DB头外壳相连。
2）若不作DNC加工只进行程序传送，可将机床端的串口线的9pin中的4、6（25pin中的8、20）短接，9pin中的7、8（25pin中的4、5）短接，
3）如果所用为FANUC系统，机床端串口线的9pin中的4、6（25pin中的8、20）必须短接，否则传送时产生086#报警。
4）串口禁止带电插拔。
DCD（Data Carrier wave Detect数据载波检测）
RXD/TXD（Receive Data接收数据/Transmit Data发送数据）
RTS/CTS(Require To Sending请求发送/Clear To Sending清除发送)
DTR/DSR（Data Terminal Ready数据终端就绪/Data Setting Ready数据设置就绪）
GND（Ground信号地）
DELL（Dictate Bell振铃指示）
2.RS232C串口通信接线方法（三线制）
接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接。
各种串口线缆及网线的连接方法在现场的时候，经常需要用到串口线及网线来调试和连接设备，但有时候现场没有串口线或者已有的串口线丢失，这时就需要我们自己按照相应串口电缆的线序自己制作。
另外在现场发现一些网线没有按照标准的线序制作，导致网络接口的速度不能最大限度的利用或者网络不通。
因此总结了一下我们常用的一些电缆的连接方法，供大家在需要的时候借鉴！一、串口串口分为9针和25针两种，即DB9和DB25。
我们经常用到的串口为9针串口，也有的地方需要用到25针的串口，如：连接SUN服务器的串口线的一端就要用到25针的串口。
串口针脚的编号见下图所示：1.DB9和DB25的常用信号脚说明如下：9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1数据载波检测DCD8数据载波检测DCD2接收数据RXD3接收数据RXD3发送数据TXD2发送数据TXD4数据终端准备DTR20数据终端准备DTR5信号地GND7信号地GND6数据设备准备好DSR6数据准备好DSR7请求发送RTS4请求发送RTS8清除发送CTS5清除发送CTS9振铃指示DELL22振铃指示DELL2.标准的三种串口线的线序如下：以下列举的为三种标准串口线的线序，如现场没有相应的线缆，则可根据相应的线序自己制作串口线。
1）、9针连9针：2）、9针连25针：3）、25针连25针：3.我们系统常用串口线的线序：1）、NCM、SVICM 、SVM、CHM15的串口线9针串口（母头）9针串口（公头）针号连线针号2←----------→ 23←----------→ 35←----------→ 52）、CCM、CPM、5KCHM的串口线9针串口（母头）三根圆形插针针号连线针号2←----------→ 25(GND)←----------→5(GND)3←----------→ 33）、BDM的专用串口线9针串口（母头）9针串口（公头）针号连线针号2←----------→ 63←----------→ 55←----------→ 4二、网线我们常用的网线为RJ-45的双绞线，形状见下图所示：双绞线的做法有两种国际标准：EIA/TIA568A和EIA/TIA568B，而双绞线的连接方法也主要有两种：直通线缆和交叉线缆。

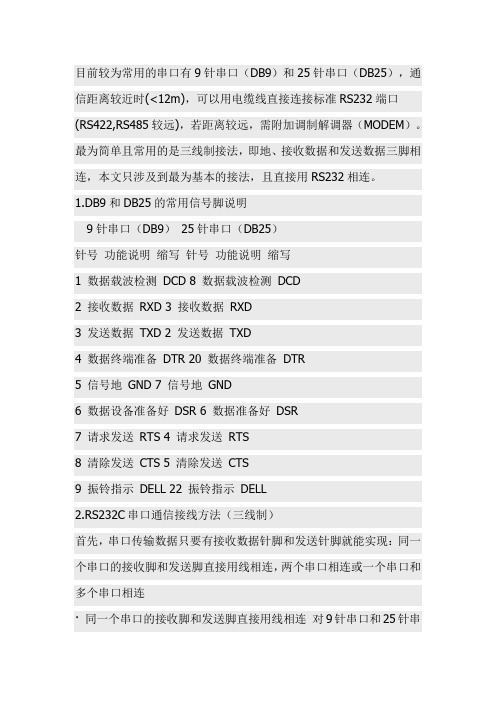

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
1.DB9和DB25的常用信号脚说明9针串口（DB9） 25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD3 接收数据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9 振铃指示 DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连•同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；•两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
串口通信基本接线方法--------------------------------------------------------------------------------目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
1.DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
COM口定义及转RJ45接口线序接法COM通信接口，俗称串口，也有专业的名字RS-232口。
（RS-232口包括范围很广，COM只是其中的一种形式）COM口通常是9针，在联想消费和商用计算机中应用，也有25针的接口。
COM口各个针脚的定义在其他的FAQ中可以查询到。
但是，各个定义的功能和用途却不得而知，现将含义与大家共享：9芯信号方向来自缩写描述名称（功能）1 调试解调器 DCD(又名CD) 载波检测2 调试解调器 RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5 GND 信号地线6 调试解调器 DSR 通讯设备准备好7 PC RTS 请求发送8 调试解调器 CTS 允许发送（发送清除）9 调试解调器 RI 响（振）铃指示器另外COM口还有一种是母头也就是插槽式的，虽然形式不一样，但是，针脚定义是一样的（更详细的介绍如下）什么是串口?串口是计算机上一种非常通用设备通信的协议(不要与通用串行总线Universal Serial Bus或者USB混淆)。
大多数计算机包含两个基于RS232的串口。
串口同时也是仪器仪表设备通用的通信协议；很多GPIB 兼容的设备也带有RS232口。
同时，串口通信协议也可以用于获取远程采集设备的数据。
串口通信的概念非常简单，串口按位(bit)发送和接收字节。
尽管比按字节(byte)的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。
它很简单并且能够实现远距离通信。
比如IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。
典型地，串口用于ASCII码字符的传输。
通信使用3根线完成: (1)地线，(2)发送，(3)接收。
由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。
其他线用于握手，但是不是必须的。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。

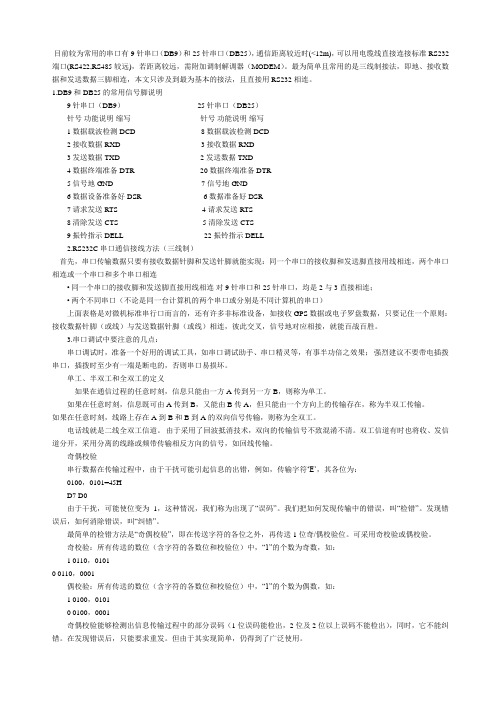

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
1.DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。
串口通信基本接线方法作者：yh 已阅读1675次在电脑的使用中往往会遇到各种各样的连接线.这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用.如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障.在介绍之前先对一些市场常用名词做出解释.现在所有的接头都可以分为公头和母头两大类.公头:泛指所有针式的接头.母头:泛指所有插槽式的接头.目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时(<12m),可以用电缆线直接连接标准RS-232端口(RS-422、RS-485较远),若距离较远,需附加MODEM(MODEM)或远华科技发展有限公司系列产品.1、DB9和DB25的常用信号脚说明2 、RS-232C 串口通信接线方法(三线制)首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9 针串口和25 针串口,均是2 与3 直接相连;·两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)上面表格是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则:接收数据针脚(或线)与发送数据针脚(或线)相连,彼些交叉,信号地对应相接,就能百战百胜.3 、串口调试中要注意的几点:·不同编码机制不能混接,如RS-232C 不能直接与RS-422 接口相连,必须通过武汉迈威光电技术有限公司系列转换器才能连接;·线路焊接要牢固,不然程序没问题,却因为接线问题误事;·串口调试时,准备一个好的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;·强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏.所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看.在接线时没有提及的针脚都悬空不管.下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用.并口针脚功能一览表。
广东派尔富科技有限公司PELFU SCIENCE TECHNOLOGY CO.,LTD GUANGDONGWANDEORWA-ND1000系列视频服务器及编解码器用户使用手册 非常感谢您购买我公司的产品。
如果您有什么需要或疑问请及时联系我们。
使用ＷＡＮＤＥＯＲ系列监控系统之前，请仔细阅读本说明书阐述的相关事项细节；建议熟悉系统各部分相应功能后，方可使用，确保系统为您发挥最佳功能，以最佳方案运作。
请用户到以下网址浏览有关产品最新信息。
目 录 第一章 产品简介_________________________________________4１．１产品功能特点_______________________________________4第二章设备安装________________________________________6２．１面板说明______________________________________________6２．２ 各种连线接口插座引脚定义_________________________10２．４ 客户端软件安装______________________________________13第三章 参数配置________________________________________17３．１ 通过ＲＳ－２３２串口配置ＩＰ地址________________________17３．２ 通过客户端进行参数配置_____________________________21第四章 广域网接入______________________________________22４．１ 使用ＰＰＰｏＥ接入______________________________________22４．２ 广域网访问__________________________________________22附录１ 技术规格表______________________________________23 第一章 产品简介 ＷＡ－ＮＤ１０００系列视频服务器采用嵌入式实时多任务操作系统（ＲＴＯＳ）和嵌入式处理器，调度效率高，代码固化在ＦＬＡＳＨ中，系统更加稳定。
串口通信的接线方法1、DB9和DB25的常用信号脚讲明2、RS232C串口通信接线方法（三线制）第一，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直截了当用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直截了当用线相连对9针串口和25针串口，均是2与3直截了当相连；两个不同串口（不论是同一台运算机的两个串口或分不是不同运算机的串口）图2上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收G PS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3、串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直截了当与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没咨询题，却因为接线咨询题误事；串口调试时，预备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之成效；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
RS232C标准串口接线方法（第二版）检验仪器与微机的通讯要紧是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：讲明：以下的孔、针指串口线两端的串口，只是2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3（备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、专门接法关于串口的非标准接口一样需要参考仪器讲明书或者咨询仪器厂家才能获知，下面列举几种常见的专门接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
串口通信基本接线方法串口通信基本接线方法目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
1.DB9和DB25的常用信号脚说明9针串口（DB9） 25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD3 接收数据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9 振铃指示 DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连• 同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；• 两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
