汽车识图试卷

1.局部视图可用波浪线为分界。

当一条直线平行于投影面时，在该投影面上反映真实性。

2.主视图与左视图反映的投影规律是高平齐。

装配图中明细栏内分格线为细实线，左边外框线为粗实线。

3.视图包括基本视图、向视图、局部视图和斜视图四种。

4.工艺基准可分为定位基准与测量基准。

棱柱有斜棱柱和直棱柱。

5.三视图的投影规律可分为：高平齐、宽相等、长对正。

6.基孔制中的基准孔，其基本偏差代号为H，下偏差为零。

7.标注几何体原则有形状特征原则、共享尺寸原则、集中标志原则。

8.t表示厚度，尺寸标注中的符号：R表示半径、φ表示直径、Sφ表示球的直径。

9.C表示倒角，螺纹的旋向有左旋、和右旋两种，工程上常用右旋螺纹。

10.在机械制图中常用的绘图工具有:图板、丁字尺、三角板、圆规、分规、铅笔。

11.正投影法的基本性质有:真实性、积聚性、类似性。

12.组合体三视图的画法分别有:形体分析、选择主视图、确定比例选择图幅、布局视图、绘制视图13.一般位置直线在三个投影面上的投影都小于实长。

14.剖视图按剖切范围分为局部剖、半剖、全剖。

齿轮有实心式、腹板式、轮辐式、孔板式。

15.局部视图的断裂边界线是波浪线。

在半剖视图中，视图与剖视之间的分界线是点划线16.自由配置的基本试图，称为向视图。

平行于W面，而与H、V面倾斜的直线叫侧平面。

17.装配图的主要内容有：一组视图、必要的尺寸、技术要求、零件的序号、标题栏、明细栏18.机件的可见轮廓线应用粗实线绘制，对称图形的对称中心线、轴线用点划线绘制。

比例是指图中图形与其实物相应要素的线性尺寸之比。

19.视图用来表达机件的外部结构结构。

零件上的重要尺寸必须直接注出。

20.尺寸和结构均已标准化的件称为标准件。

普通平键有A型（圆头）、B型（平头）、C型（单圆头）三种结构类型。

21.组合体尺寸标注的原则是正确、完整、清晰。

管螺纹的代号是G。

汽车零件图可分为标准件、通用件、专用件。

合格的尺寸标注要求包括：完整、正确、清晰、合理。

第一章汽车简介1.1 汽车的构成一填空题1.不同型号、不同类型、不同生产厂家的汽车，其基本结构都包括、、和四个部分。

不同型号、不同类型、不同生产厂家的汽车，其基本结构都包括发动机、底盘、车身和电器设备四个部分。

2. 现代汽车广泛采用发动机。

现代汽车广泛采用往复式活塞内燃发动机。

3. 汽车底盘由、、和组成。

汽车底盘由传动系、行驶系、转向系和制动系组成。

4.传动系由、、和组成。

传动系由离合器、变速器、万向传动装置和驱动桥组成。

5. 在汽车的基本结构中，电器设备由和组成。

在汽车的基本结构中，电器设备由电源和用电设备组成。

二单项选择题1. 发动机是为汽车行驶提供动力的装置，相当于人的（）。

A 心脏 B身子 C神经系统 D 大脑A2. 车身容纳驾驶员、乘客和货物，并构成汽车的外壳，相当于人的（）。

A 心脏 B身子 C神经系统 D 大脑B3. 电器设备由电源和用电设备组成，相当于人的（）。

A 心脏 B身子 C神经系统 D 大脑C4.（）是汽车的基础，由车架、车桥、车轮、轮胎以及位于车桥和车架之间的悬架组成。

A传动系 B行驶系 C转向系 D 制动系B5.（）用来改变或者恢复汽车的行驶方向。

它是通过使前轮相对汽车纵向平面旋转一定的角度来实现转向的。

A传动系 B行驶系 C转向系 D 制动系C6（）的作用是使行进中的汽车迅速减速至停车，使停放的汽车可靠地驻留原地不动。

A传动系 B行驶系 C转向系 D制动系D三多项选择题1. 汽车底盘由（）组成。

A传动系 B行驶系 C转向系 D制动系ABCD2. 传动系由（）组成。

A离合器B变速器C万向传动装置 D驱动桥ABCD3. 不同型号、不同类型、不同生产厂家的汽车，其基本结构都包括（）四个部分。

A发动机 B底盘 C车身 D电器设备ABCD三判断题1. 发动机是为汽车行驶提供动力的装置，相当于人的身子。

错2. 汽车底盘由离合器、变速器、万向传动装置和驱动桥组成。

错3. 电器设备由电源和用电设备组成，相当于人的神经系统。

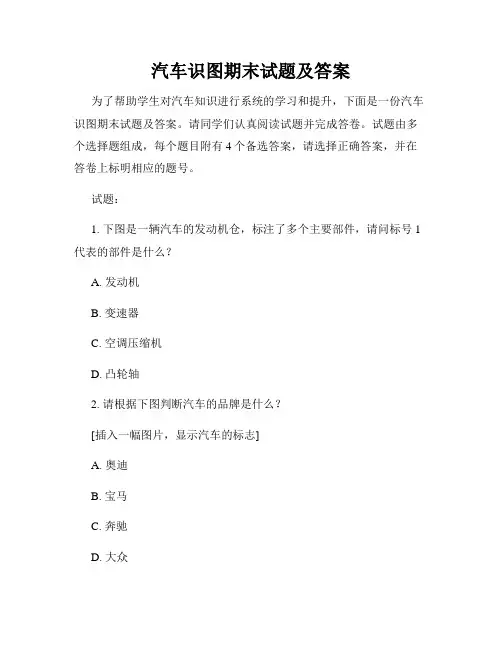

汽车识图期末试题及答案为了帮助学生对汽车知识进行系统的学习和提升，下面是一份汽车识图期末试题及答案。

请同学们认真阅读试题并完成答卷。

试题由多个选择题组成，每个题目附有4个备选答案，请选择正确答案，并在答卷上标明相应的题号。

试题：1. 下图是一辆汽车的发动机仓，标注了多个主要部件，请问标号1代表的部件是什么？A. 发动机B. 变速器C. 空调压缩机D. 凸轮轴2. 请根据下图判断汽车的品牌是什么？[插入一幅图片，显示汽车的标志]A. 奥迪B. 宝马C. 奔驰D. 大众3. 标配是指汽车出厂时默认配备的配置，不需要额外支付费用。

请问下列哪项属于汽车的标配？A. 导航系统B. 电动天窗C. 后视摄像头D. 安全气囊4. 为了增加行车安全，许多汽车在后视镜上装备了盲点监测系统。

请问盲点监测系统的作用是什么？A. 提醒驾驶员前方道路的情况B. 监测车辆后方的情况C. 监测车辆左侧的情况D. 监测车辆右侧的情况5. 燃油标号是衡量汽油辛烷值的指标，辛烷值越高表示汽油的抗爆能力越好。

请问下列哪个标号的汽油辛烷值最低？A. 90号B. 92号C. 95号D. 98号6. 汽车驱动方式是指汽车动力是由哪些车轮提供的。

前驱、后驱和四驱是常见的驱动方式。

请问雪地路面上，哪种驱动方式更适合？A. 前驱B. 后驱C. 四驱D. 都可以7. 汽车后备箱的容积是指后备箱的空间大小，一般以升为单位。

请问以下哪辆汽车后备箱容积最大？A. 轿车A，容积400LB. SUV B，容积600LC. 跑车C，容积300LD. 小型客车D，容积500L8. 下图是一辆汽车前大灯的结构示意图，请问标号1代表的部件是什么？A. 前灯罩B. 透镜C. 灯泡D. 外壳9. 防抱死刹车系统（ABS）可以防止汽车在紧急制动时轮胎被锁死，并保持车辆的稳定。

请问ABS的主要作用是什么？A. 提高刹车效果B. 提高行车舒适性C. 提高驾驶稳定性D. 提高燃油经济性10. 夏季高温天气，汽车发动机易发生过热现象。

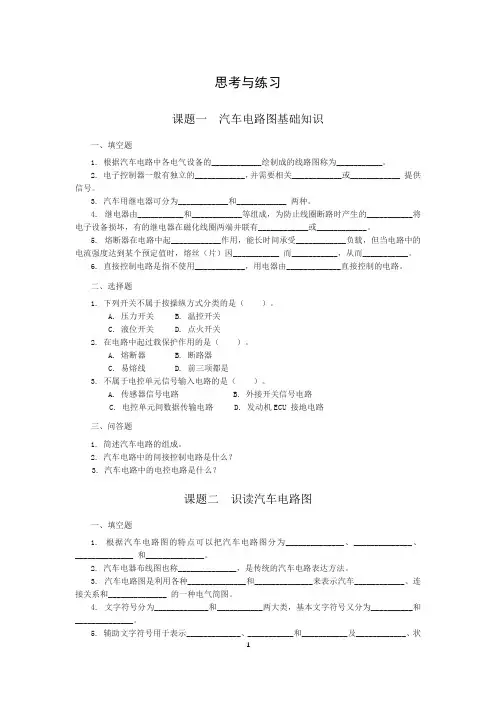

思考与练习课题一汽车电路图基础知识一、填空题1. 根据汽车电路中各电气设备的____________绘制成的线路图称为___________。

2. 电子控制器一般有独立的____________，并需要相关____________或____________ 提供信号。

3. 汽车用继电器可分为____________和____________ 两种。

4. 继电器由___________和____________等组成，为防止线圈断路时产生的___________将电子设备损坏，有的继电器在磁化线圈两端并联有____________或____________。

5. 熔断器在电路中起____________作用，能长时间承受____________负载，但当电路中的电流强度达到某个预定值时，熔丝（片）因___________ 而___________，从而___________。

6. 直接控制电路是指不使用____________，用电器由_____________直接控制的电路。

二、选择题1. 下列开关不属于按操纵方式分类的是（）。

A. 压力开关B. 温控开关C. 液位开关D. 点火开关2. 在电路中起过载保护作用的是（）。

A. 熔断器B. 断路器C. 易熔线D. 前三项都是3. 不属于电控单元信号输入电路的是（）。

A. 传感器信号电路B. 外接开关信号电路C. 电控单元间数据传输电路D. 发动机ECU 接地电路三、问答题1. 简述汽车电路的组成。

2. 汽车电路中的间接控制电路是什么？3. 汽车电路中的电控电路是什么？课题二识读汽车电路图一、填空题1. 根据汽车电路图的特点可以把汽车电路图分为______________、______________、______________ 和______________。

2. 汽车电器布线图也称______________，是传统的汽车电路表达方法。

3. 汽车电路图是利用各种______________和______________来表示汽车____________、连接关系和______________ 的一种电气简图。
