《汽车电气设备构造与维修》期末考试试卷A 附答案

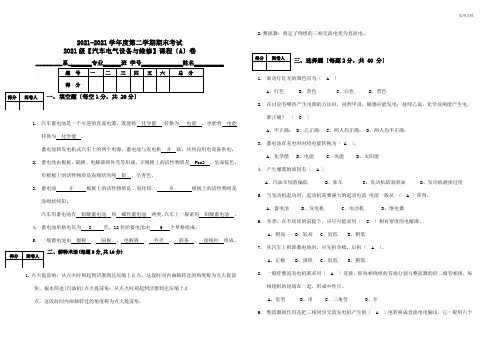

实用文档2021-2021学年度第二学期期末考试2021级【汽车电气设备与维修】课程〔A 〕卷_________系________专业______班 学号______________姓名__________一、 填空题〔每空1分，共 20分〕1. 汽车蓄电池是一个可逆的直流电源，既能将 化学能 转换为 电能 ，也能将 电能转换为 化学能 。

蓄电池和发电机式汽车上的两个电源，蓄电池与发电机 并 联，共同向用电设备供电。

2. 蓄电池由极板、隔板、电解液和外壳等组成。

正极板上的活性物质是 Pbo2 ，呈深棕色。

负极板上的活性物质是海绵状的纯 铅 ，呈青色。

3. 蓄电池 正 极板上的活性物质是二氧化铅， 负 极板上的活性物质是海绵状纯铅。

汽车用蓄电池有 铅酸蓄电池 和 碱性蓄电池 两类，汽车上一般采用 铅酸蓄电池 。

4. 蓄电池单格电压为 2 伏，12伏的蓄电池由 6 个单格组成。

5. 一般蓄电池由 极板 、 隔板 、 电解液 、 外壳 、 联条 、 接线柱 组成。

二、解释术语(每题5分,共10分)1. 点火提前角：从点火时刻起到活塞到达压缩上止点，这段时间内曲轴转过的角度称为点火提前角。

根本简述(汽油机)点火提前角：从点火时刻起到活塞到达压缩上止 点，这段时间内曲轴转过的角度称为点火提前角。

2.整流器：将定子绕组的三相交流电变为直流电。

三、选择题〔每题2分，共 40 分〕1. 制动灯灯光的颜色应为〔 A 〕A 、红色B 、黄色C 、白色D 、黑色2. 在讨论有哪些产生电源的方法时，技师甲说，磁感应能发电；技师乙说，化学反响能产生电。

谁正确？ 〔 C 〕A 、甲正确；B 、乙正确；C 、两人均正确；D 、两人均不正确。

3. 蓄电池在充电时时将电能转换为〔 A 〕。

A 、化学能B 、电能C 、风能D 、太阳能4. 产生爆震的原因有〔 A 〕A 、汽油辛烷值偏低B 、新车C 、发动机缺润滑油D 、发动机磨损过度5. 当发动机起动时，起动机需要强大的起动电流 电能一般从 〔 A 〕获得。

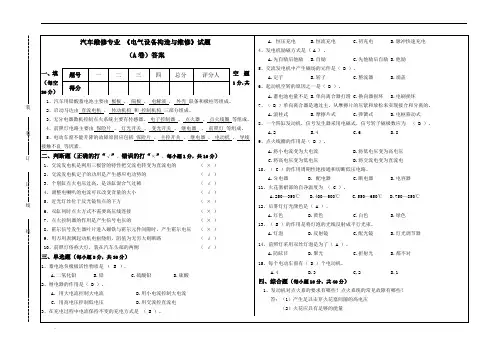

汽车维修专业 《电气设备构造与维修》试题（A 卷）答案一、填空题（每空1分，共20分）1、汽车用铅酸蓄电池主要由 极板 ， 隔板 ， 电解液 ， 外壳 联条和极柱等组成。

2、启动马达由 直流电机 ， 传动机构 和 控制机构 三部分组成。

3、无分电器微机控制点火系统主要有传感器、 电子控制器 、 点火器 、 点火线圈 等组成。

4、前照灯电路主要由 保险片 、 灯光开关 、 变光开关 、 继电器 、 前照灯 等组成。

5、电动车窗不能升降的故障原因应包括 保险片 、 主控开关 、 继电器 、 电动机 、 导线接触不良 等因素。

二、判断题（正确的打“√”、错误的打“×”，每小题1分，共10分）1、交流发电机是利用三极管的特性把交流电转变为直流电的 （ × ）2、交流发电机定子的功用是产生感应电动势的 （ √ ）3、个别缸点火电压过高，是该缸混合气过稀 （ √ ）4、调整电喇叭的电流可以改变音量的大小 （ √ ）5、近光灯丝位于反光镜焦点的下方 （ × ）6、双缸同时点火方式不需要高压线连接 （ × ）7、点火控制器的作用是产生信号电压的 （ × ）8、霍尔信号发生器叶片进入磁铁与霍尔元件间隙时，产生霍尔电压 （ × ） 9、用万用表测起动机电枢绕组，阻值为无穷大则断路 （ √ ） 10、前照灯俗称大灯，装在汽车头部的两侧 （ √ ）三、单选题（每小题2分，共30分）1、蓄电池负极板活性物质是 ﹙ B ﹚。

A.二氧化铅B.铅C.硫酸铅D.硫酸 2、继电器的作用是（ B ）。

A. 用大电流控制大电流B.用小电流控制大电流C. 用高电压控制低电压D.用交流控直流电 3、在充电过程中电流保持不变的充电方式是 （ B ）。

A ．恒压充电 B.恒流充电 C.初充电 D.脉冲快速充电 4、发电机励磁方式是 ( A ) 。

A.先自励后他励B.自励C.先他励后自励D.他励5、交流发电机中产生磁场的元件是（ B ）。

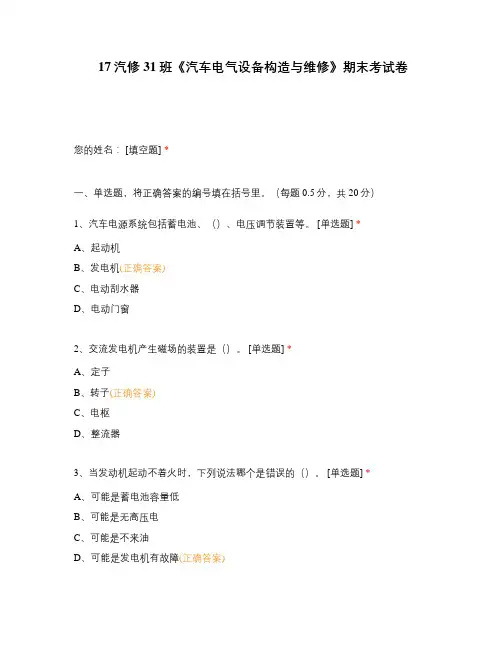

17汽修31班《汽车电气设备构造与维修》期末考试卷您的姓名： [填空题] *_________________________________一、单选题，将正确答案的编号填在括号里。

（每题0.5分，共20分）1、汽车电源系统包括蓄电池、（）、电压调节装置等。

[单选题] *A、起动机B、发电机(正确答案)C、电动刮水器D、电动门窗2、交流发电机产生磁场的装置是（）。

[单选题] *A、定子B、转子(正确答案)C、电枢D、整流器3、当发动机起动不着火时，下列说法哪个是错误的（）。

[单选题] *A、可能是蓄电池容量低B、可能是无高压电C、可能是不来油D、可能是发电机有故障(正确答案)4、小型乘用车的电气设备额定电压为（）V。

[单选题] *A、12(正确答案)B、6C、24D、485、对蓄电池进行充电，如果选择的是定压充电，12V 电池需要的充电电压应为（）。

[单选题] *A、7.5B、10C、11D、15(正确答案)6、蓄电池与发电机两者在汽车上的连接方法是（）。

[单选题] *A、串联连接B、并联连接(正确答案)C、各自独立D、以上都不对7、（）是指在充电过程中，充电电流保持不变的充电方法。

[单选题] *A、恒压充电B、初充电C、脉冲快速充电D、恒流充电(正确答案)8、蓄电池型号的第三部分表示蓄电池额定容量和特殊性能，其中特殊性能用单个字母表示，高起动率用（）表示 [单选题] *A、DB、SC、G(正确答案)D、W9、（）的功用是产生感应电动势。

[单选题] *A、定子(正确答案)B、转子C、整流器D、电刷10、一般硅整流发电机都采用（）联接，即每相绕组的首端分别与整流器的硅二极管相接，每相绕组的属端在一起，形成中性点N。

[单选题] *A、星形(正确答案)B、串C、三角形D、并11、常见的单向离合器有（）、摩擦片式和弹簧式。

[单选题] *A、旋转式B、滚柱式(正确答案)C、刹车式D、电动势12、点火系中附加电阻的作用为（） [单选题] *A、改善工作时的点火性能(正确答案)B、提高车速C、提高安全性D、提高娱乐性13、无分电器式电子点火系中，点火提前角由（）来确定。

《汽车电气设备构造与维修》期末试卷（A）及答案《汽车电气设备构造与维修》期末试卷（A）班级姓名学号成绩一、填空题（每空0.5分，共计20分）1、按照传统的方式，汽车电气设备按功能不同可分为、、、仪表系统、照明与信号灯系统、辅助控制装置，几个分系统。

2、使用万用表测量线路中的电流时，须电路并将万用表在线路中，钳形电流表可在电路的情况下，直接测量线路中的大电流。

3、蓄电池主要由、、和外壳，四部分组成。

4、电解液由蓄电池专用和按一定比例配制而成，其电解液密度在25℃常温下，一般在的范围内，电解液液面高出极板。

5、蓄电池的外部故障有、；内部故障有、、、极板短路、正极板栅架腐蚀、极板拱曲等。

6、汽车硅整流交流发电机主要由、、两大部分组成。

7、硅整流发电机转子总成的作用是产生；定子总成的作用是8、交流发电机V形皮带松紧度的检查与调整，用大拇指下压（30-40N），其绕度应为，若不符合应加以调整。

9、交流发电机检修中，用直尺检查电刷外漏的长度，一般不小于否则应更换电刷或电刷弹簧。

10、启动机一般由、、、三大部分组成。

11、启动系统易出现的典型故障主要有、、、。

12.火花塞根据热特性可分为、、火花塞。

凡转速高，压缩比高、功率大的发动机应选用型火花塞。

13、在微机控制点火系统中，点火提前角通常包括、、、三大部分。

14、火花塞间隙一般为、高能点火系统火花塞间隙为。

二、选择题（每空2分，共计20分）1、为蓄电池的最大负荷。

A.汽车大灯B.空调鼓风机C.启动机D.CD2、免维护蓄电池的内装式密度计，当观察窗口看到时，表示蓄电池工作状态正常。

A.绿色B.深绿色C.浅黄色D.黄色3测量电解液的密度通常是为了。

A.判断蓄电池电压B.确定蓄电池额定容量C.测量启动电流D.判断蓄电池放电状态。

4、如果工作服上沾到蓄电池电解液、应用清洗。

A.汽油B.碱水C.稀料D.都正确5、发动机功率大，压缩比大，转速高时应选用。

A.热型火花塞B.中型火花塞C.冷型火花塞D.标准型6、启动机产生正常转矩是在。

第 1 页 共 2 页专业 班级 姓名 考号________________………………………………密………………………………封………………………………线………………………………《汽车电气》高二普通班、大专班期末试题2024.6一、选择题 （本大题共20小题，共30分）1.汽车的前雾灯为黄色,后雾灯为( )。

A.白色 B.黄色 C.红色2.夜间行车接通前照灯的近光灯时,小灯(示位灯)( )。

A.一定亮 B.一定不亮 C.可亮可不亮3.能将反射光束扩展分配,使光形分布更适宜汽车照明的器件是( )。

A.反射镜 B.配光镜 C.配光屏4.四灯制前照灯的内侧两灯一般使用( )。

A.双灯丝灯泡 B.单灯丝灯泡 C.两者都可以5.耗能小、发光强度高、使用寿命长且无灯丝的汽车前照灯是( )。

A.封闭式前照灯 B.投射式前照灯 C.氙气灯6.对于电热式机油压力表,传感器的平均电流大,其表指示的( )。

A.压力大 B.压力小 C.压力可能小也可能大7.若负温度系数热敏电阻水温传感器的电源线直接搭铁,则水温表( )。

A.指示值最大 B.指示值最小一个用 C.没有指示8.若通向燃油传感器的线路搭铁,则对于电磁式燃油表的指示值( )。

A.为零 B.为1 C.摆动9.下列器件中,( )一般不用作汽车电子仪表。

A.LCD B.LED C.电热式仪表10.燃油传感器的可变电阻采用末端搭铁是为了( )。

A.便于连接导线 B.避免产生火花 C.搭铁可靠11.在刮水器电动机总成中装有过载保护器的目的是( )。

A.保护电动机不被烧坏B.在刮水片阻滞时切断电路C.刮水片被冻住时,断开电动机D.以上都正确12.除霜器通常用带有限时的继电器控制,它可以使( )。

A.除霜器工作一定的时间 B.除霜器工作直至后窗干净 C.除霜器与点火开关无关 D.以上均不正确13.甲认为电动车窗电路中有过载保护器可以保护电路,乙认为电源线与搭铁线反接可以改变车窗的移动方向。

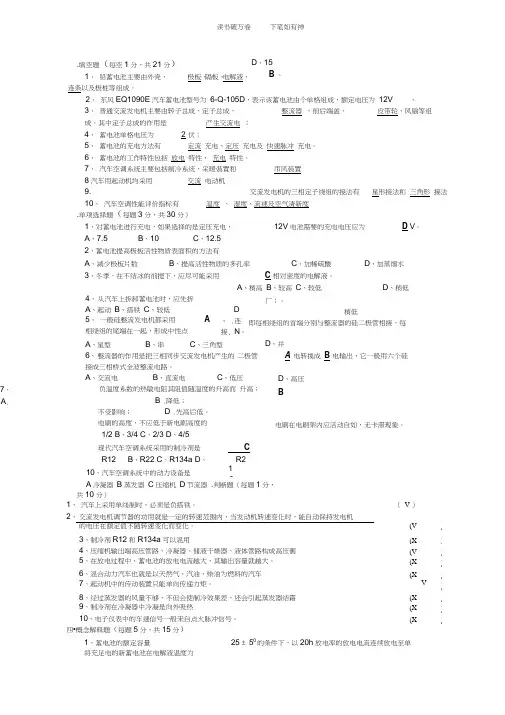

.填空题（每空1分，共21分） 1、 铅蓄电池主要由外壳、 极板、隔板、电解液、连条以及极桩等组成。

2、 东风EQ1090E 汽车蓄电池型号为 6-Q-105D ，表示该蓄电池由个单格组成，额定电压为 12V ， 3、 普通交流发电机主要由转子总成、定子总成、 整流器 、前后端盖、 皮带轮、风扇等组 成。

其中定子总成的作用是 产生交流电 ； 4、 蓄电池单格电压为 2 伏； 5、 蓄电池的充电方法有 定流 充电、定压 充电及 快速脉冲 充电。

6、 蓄电池的工作特性包括 放电 特性、 充电 特性。

7、 汽车空调系统主要包括制冷系统、采暖装置和 帀风装置 8汽车用起动机均采用 交流 电动机 9. 交流发电机的三相定子绕组的接法有 星形接法和 三角形 接法 10、 汽车空调性能评价指标有 温度 、 湿度、流速及空气清新度 .单项选择题（每题3分，共30分） 1、对蓄电池进行充电，如果选择的是定压充电， 12V 电池需要的充电电压应为 D V 。

A 、7.5 B 、10 C 、12.5 2、蓄电池提高极板活性物质表面积的方法有 A 、减少极板片数 B 、提高活性物质的多孔率 C 、加稀硫酸 D 、加蒸馏水 3、冬季，在不结冰的前提下，应尽可能采用 C 相对密度的电解液。

A 、稍高 B 、较高 C 、较低 D 、稍低 厂；。

稍低 即每相绕组的首端分别与整流器的硅二极管相接，每1、 汽车上采用单线制时，必须是负搭铁。

（ V ） 2、 交流发电机调节器的功用就是一定的转速范围内，当发动机转速变化时，能自动保持发电机的电压在额定值不随转速变化而变化。

(V ) 3、制冷剂R12和R134a 可以混用 (X ) 4、压缩机输出端高压管路、冷凝器、储液干燥器、液体管路构成高压侧 (V ) 5、在放电过程中，蓄电池的放电电流越大，其输出容量就越大。

(X ) 6、混合动力汽车也就是以天然气、汽油、柴油为燃料的汽车 (X ) 7、起动机中的传动装置只能单向传递力矩。

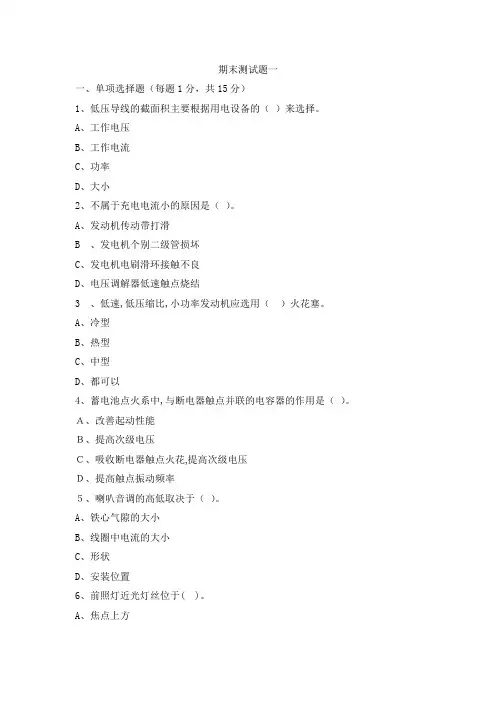

期末测试题一一、单项选择题（每题1分，共15分）1、低压导线的截面积主要根据用电设备的（）来选择。

A、工作电压B、工作电流C、功率D、大小2、不属于充电电流小的原因是（）。

A、发动机传动带打滑B 、发电机个别二级管损坏C、发电机电刷滑环接触不良D、电压调解器低速触点烧结3 、低速,低压缩比,小功率发动机应选用（）火花塞。

A、冷型B、热型C、中型D、都可以4、蓄电池点火系中,与断电器触点并联的电容器的作用是（）。

Ａ、改善起动性能Ｂ、提高次级电压Ｃ、吸收断电器触点火花,提高次级电压Ｄ、提高触点振动频率５、喇叭音调的高低取决于（）。

A、铁心气隙的大小B、线圈中电流的大小C、形状D、安装位置6、前照灯近光灯丝位于( )。

A、焦点上方B、焦点后方C、焦点D、焦点下方7、为了保证连接导线的机械高度,导线的截面积最小不低于（）平方毫米。

A 、0.5B、0.1C、1.0D、2.08、机油压力传感器安装在（）。

A、油底壳B、滤清器中C、主油道上D、机油泵上9、发动机正常工作时火花塞绝缘体裙部的温度应保持在（）。

A、100~150℃B、250~350℃C、400~600℃D、500~700℃10、不同标称电压的继电器（）换用。

A、可以B、不可以C、可短时D、不一定11、蓄电池与发电机两者在汽车上的连接方法是（）。

A、串联连接；B、并联连接；C、各自独立；D、以上都不对。

12、蓄电池充足电时，正极板上的活性物质是（）。

A、硫酸；B、纯铅；、C、二氧化铅；D、硫酸铅。

13、铅蓄电池的电解波密度一般为（）。

A、1．11～1．12；B、1．15～1．24g；C、1．24～1．30；D、1．30～1．34g。

14、有一蓄电池型号为6－QA－75，其中A表示（）。

A、干式荷电池；B、薄型极板；C、低温起动性好；D、起动型蓄电池。

15、汽车蓄电池在放电时，是（）。

A、电能转变为化学能；B、化学能转变为电能；C、电能转变为机械能；D、机械能转变为电能。

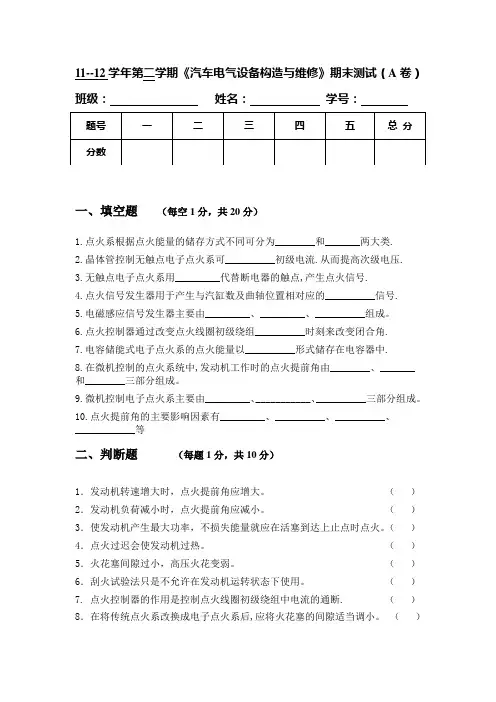

11--12学年第二学期《汽车电气设备构造与维修》期末测试（A卷）班级：姓名：学号：一、填空题（每空1分，共20分）1.点火系根据点火能量的储存方式不同可分为________和_______两大类.2.晶体管控制无触点电子点火系可__________初级电流.从而提高次级电压.3.无触点电子点火系用_________代替断电器的触点,产生点火信号.4.点火信号发生器用于产生与汽缸数及曲轴位置相对应的__________信号.5.电磁感应信号发生器主要由_________、_________、__________组成。

6.点火控制器通过改变点火线圈初级绕组__________时刻来改变闭合角.7.电容储能式电子点火系的点火能量以__________形式储存在电容器中.8.在微机控制的点火系统中,发动机工作时的点火提前角由________、_______和________三部分组成。

9.微机控制电子点火系主要由_________、___________、__________三部分组成。

10.点火提前角的主要影响因素有_________、__________、__________、____________等二、判断题（每题1分，共10分）1．发动机转速增大时，点火提前角应增大。

（）2．发动机负荷减小时，点火提前角应减小。

（）3．使发动机产生最大功率，不损失能量就应在活塞到达上止点时点火。

（）4．点火过迟会使发动机过热。

（）5．火花塞间隙过小，高压火花变弱。

（）6．刮火试验法只是不允许在发动机运转状态下使用。

（）7. 点火控制器的作用是控制点火线圈初级绕组中电流的通断. （）8．在将传统点火系改换成电子点火系后,应将火花塞的间隙适当调小。

（）9．微机控制电子点火系的基本点火提前角是电子控制单元根据发动机的水温和转速确定的。

（）10．点火系根据点火能量的储存方式不同可分为电感储能和电场储能两类。

（）三、选择题（每题2分，共40分）１．检测汽车电子控制元件时要使用数字式万用表，是因为数字式万用表（）A.具有高阻抗B.具有低阻抗C.测量精确2.发动机转动时，检查霍尔传感器输出信号的电压应为（）A.５ＶB.０ＶC.０～５之间D.4V3.丰田公司磁脉冲式曲轴位置传感器一般安装在（）A.曲轴皮带轮之后B.曲轴皮带轮之前C.电曲轴靠近飞轮处D.分电器内部4.负温度系数的热敏电阻其阻值随温度的升高而（）A.升高B.降低C.不受影响D.先高后低5.传统点火系与电子点火系统最大的区别是（）A.点火能量的提高B.断电器触点被点火控制器取代C.曲轴位置传感器的应用D.点火线圈的改进6.普通电子控制点火系统由（）控制点火线圈的通断。

填空题。

（铅酸）蓄电池，其电动势有（12V）和（24V）（三相交流）发电机，其电压调压器是利用自动调节发电机，从而使磁极磁通改变这一原理来调节发电机的（输出。

（水暖式）（俯视轮廓的四角/ 车头和车尾两侧）位置，灯光颜色为/ 黄色），通过闪烁来指示驾驶员的转向意图和操作，在紧急情况下通过（同闪烁兼作汽车的（危险警告）灯。

车速/时速）（发动机转速）/水温）（剩余燃油量）。

判断题无明显温差。

（×）车前和车后各三、选择题1、下列不属于起动机电磁开关作用的是A通过电流产生磁场，驱动活动铁心移动，带动拔叉，使驱动齿轮和飞轮外齿圈啮合或脱离B通过电流产生磁场，驱动电枢旋转输出力矩。

C作为一个继电器控制电动机主工作回路的接通与断开。

D放大电枢的输出扭矩。

2、四灯制前照灯的对称的两灯一般使用A双丝灯泡B单丝灯泡C两者皆可D以上均不是汽车蓄电池的拆卸和安装过程中，下列说法正确的是A先拆负极，先装负极B先拆正极，先装负极C先拆负极，先装正极D先拆正极，先装正极4、下列不属于电动车窗的传动机构的结构形式的是A绳轮式B拉杆式C交叉臂式D软轴式5、中控门锁是通过控制器发出开锁/闭锁的信号控制（）来驱动门锁机构里的机械开关完成所有车门的整体控制。

A电动机B液压杆C电磁阀D继电器6、后窗除霜控制开关上的标志是（B）A B C D7、当汽车电源系统出现故障时，警告系统中哪个灯会亮起。

（C）A B C D8、空调运行时，检测制冷剂压力，如果低压回路压力过高，高压回路压力过低，说明A蒸发器有故障B膨胀阀有故障C压缩机有故障D储液干燥罐有故障9、汽车发电机上的整流器主要作用是A把单相交流电转换成直流电B把三相交流电转换成直流电C把直流电转换成单项交流电D把直流电转换成三相交流电10、转向灯实现按一定频率闪烁依靠的装置是A转向开关B闪光继电器C灯泡D点火开关四、简答与识图题（每题6分，共30分）以下为答题关键点，符合即可等分1、汽车电气系统的基本特点有哪些？1、双电源2、低压3、直流4、单线制2、简述汽车空调制冷系统的工作过程。

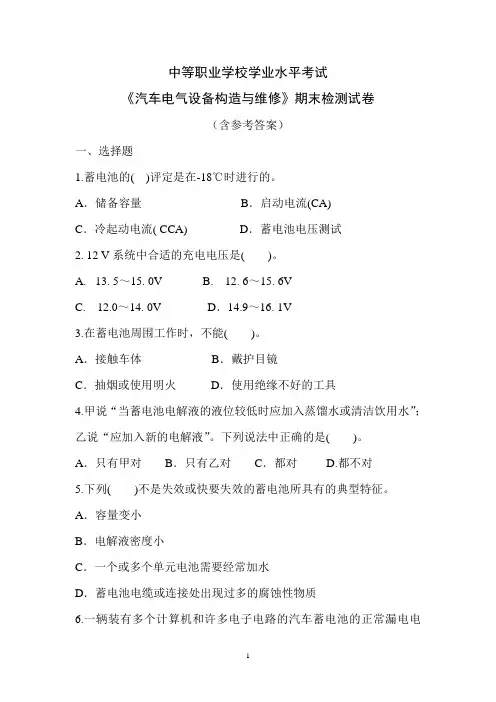

中等职业学校学业水平考试《汽车电气设备构造与维修》期末检测试卷（含参考答案）一、选择题1.蓄电池的( )评定是在-18℃时进行的。

A．储备容量B．启动电流(CA)C．冷起动电流( CCA) D．蓄电池电压测试2. 12 V系统中合适的充电电压是( )。

A.13. 5～15. 0VB. 12. 6～15. 6VC. 12.0～14. 0V D．14.9～16. 1V3.在蓄电池周围工作时，不能( )。

A．接触车体B．戴护目镜C．抽烟或使用明火D．使用绝缘不好的工具4.甲说“当蓄电池电解液的液位较低时应加入蒸馏水或清洁饮用水”；乙说“应加入新的电解液”。

下列说法中正确的是( )。

A．只有甲对B．只有乙对C．都对 D.都不对5.下列( )不是失效或快要失效的蓄电池所具有的典型特征。

A．容量变小B．电解液密度小C．一个或多个单元电池需要经常加水D．蓄电池电缆或连接处出现过多的腐蚀性物质6.一辆装有多个计算机和许多电子电路的汽车蓄电池的正常漏电电流通常是( )。

A.20～30 mAB.2～3AC.150 ～300 mA D．以上均不正确7.交流发电机的铸铝外壳不具有的特性是( )。

A.无磁性B.重量轻C.做磁通路D.良好的热传导性8.对于同样的发电机，甲说“定子采用星形联结要比三角形联结产生更多的输出”；乙说“采用三角形联结要比采用星形联结产生更多的输出”。

下列说法中正确的是( )。

A．只有甲对B．只有乙对C．都对 D.都不对9.发动机运转时，甲说“可以用旋具检查后轴承的磁化情况来判断发电机转子是否产生了磁场”；乙说“可以用铁器检查前轴承的磁化情况来判断发电机转子是否产生了磁场”。

下列说法中正确的是( )。

A.只有甲对B.只有乙对C.都对D.都不对10.蓄电池的( )评定是以分钟计算的。

A. 储备容量B．启动电流(CA)C. 冷起动电流(CCA) D．蓄电池电压测试11.测试转子时，欧姆表的两个表笔分别与滑环和转子轴相连，若欧姆表的读数为0，则表明转子( )。

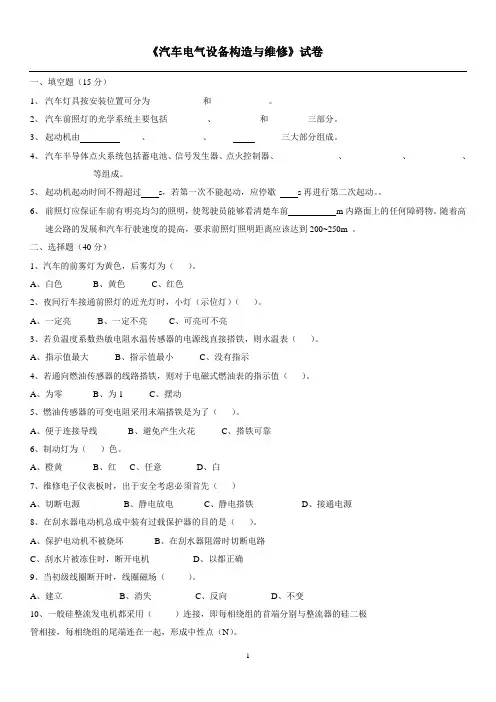

《汽车电气设备构造与维修》试卷一、填空题（15分）1、汽车灯具按安装位置可分为____________和_____________。

2、汽车前照灯的光学系统主要包括_________、__________和_________三部分。

3、起动机由_______ _____、____________、_____ _______三大部分组成。

4、汽车半导体点火系统包括蓄电池、信号发生器、点火控制器、______________、_____________、____________、___________等组成。

5、起动机起动时间不得超过s，若第一次不能起动，应停歇s再进行第二次起动。

6、前照灯应保证车前有明亮均匀的照明，使驾驶员能够看清楚车前m内路面上的任何障碍物。

随着高速公路的发展和汽车行驶速度的提高，要求前照灯照明距离应该达到200~250m 。

二、选择题（40分）1、汽车的前雾灯为黄色，后雾灯为（）。

A、白色B、黄色C、红色2、夜间行车接通前照灯的近光灯时，小灯（示位灯）（）。

A、一定亮B、一定不亮C、可亮可不亮3、若负温度系数热敏电阻水温传感器的电源线直接搭铁，则水温表（）。

A、指示值最大B、指示值最小C、没有指示4、若通向燃油传感器的线路搭铁，则对于电磁式燃油表的指示值（）。

A、为零B、为1C、摆动5、燃油传感器的可变电阻采用末端搭铁是为了（）。

A、便于连接导线B、避免产生火花C、搭铁可靠6、制动灯为（）色。

A、橙黄B、红C、任意D、白7、维修电子仪表板时，出于安全考虑必须首先（）A、切断电源B、静电放电C、静电搭铁D、接通电源8、在刮水器电动机总成中装有过载保护器的目的是（）。

A、保护电动机不被烧坏B、在刮水器阻滞时切断电路C、刮水片被冻住时，断开电机D、以都正确9、当初级线圈断开时，线圈磁场（）。

A、建立B、消失C、反向D、不变10、一般硅整流发电机都采用（）连接，即每相绕组的首端分别与整流器的硅二极管相接，每相绕组的尾端连在一起，形成中性点（N）。

填空题。

（铅酸）蓄电池，其电动势有（12V）和（24V）（三相交流）发电机，其电压调压器是利用自动调节发电机，从而使磁极磁通改变这一原理来调节发电机的（输出。

（水暖式）（俯视轮廓的四角/ 车头和车尾两侧）位置，灯光颜色为/ 黄色），通过闪烁来指示驾驶员的转向意图和操作，在紧急情况下通过（同闪烁兼作汽车的（危险警告）灯。

车速/时速）（发动机转速）/水温）（剩余燃油量）。

判断题无明显温差。

（×）车前和车后各三、选择题1、下列不属于起动机电磁开关作用的是A通过电流产生磁场，驱动活动铁心移动，带动拔叉，使驱动齿轮和飞轮外齿圈啮合或脱离B通过电流产生磁场，驱动电枢旋转输出力矩。

C作为一个继电器控制电动机主工作回路的接通与断开。

D放大电枢的输出扭矩。

2、四灯制前照灯的对称的两灯一般使用A双丝灯泡B单丝灯泡C两者皆可D以上均不是汽车蓄电池的拆卸和安装过程中，下列说法正确的是A先拆负极，先装负极B先拆正极，先装负极C先拆负极，先装正极D先拆正极，先装正极4、下列不属于电动车窗的传动机构的结构形式的是A绳轮式B拉杆式C交叉臂式D软轴式5、中控门锁是通过控制器发出开锁/闭锁的信号控制（）来驱动门锁机构里的机械开关完成所有车门的整体控制。

A电动机B液压杆C电磁阀D继电器6、后窗除霜控制开关上的标志是（B）A B C D7、当汽车电源系统出现故障时，警告系统中哪个灯会亮起。

（C）A B C D8、空调运行时，检测制冷剂压力，如果低压回路压力过高，高压回路压力过低，说明A蒸发器有故障B膨胀阀有故障C压缩机有故障D储液干燥罐有故障9、汽车发电机上的整流器主要作用是A把单相交流电转换成直流电B把三相交流电转换成直流电C把直流电转换成单项交流电D把直流电转换成三相交流电10、转向灯实现按一定频率闪烁依靠的装置是A转向开关B闪光继电器C灯泡D点火开关四、简答与识图题（每题6分，共30分）以下为答题关键点，符合即可等分1、汽车电气系统的基本特点有哪些？1、双电源2、低压3、直流4、单线制2、简述汽车空调制冷系统的工作过程。

广东省工业贸易职业技术学校2011/2012学年第一学期《汽车电气设备构造与维修》期末考试试卷（A卷）班级姓名学号
A.控制致冷剂流量；
B.其中的致冷剂吸收车厢中的热量；
C.将致冷剂携带的热量散至大气中
三、判断题（每题2 分，共10分，正确的打“√”，错误的打“×”）
1.永磁式电动刮水器的变速是通过变速电阻的串入或隔除来实现的。

（）
2.使用风窗玻璃洗涤器时，应先开动刮水器，然后再开动洗涤液泵。

（）
3.汽车空调是根据物质状态改变时吸收或释放热量这一基本热原理工作的。

（）
4.汽车空调的冷凝器一般位于发动机冷却系散热量的前面，将热量向汽车外部释放。

（）
5.在汽车空调运转时，若怠速稳定，放大器中的继电器触点闭合，电磁离合器即分离，空调压缩机停止工作。

（）
四、问答题（每题10分，第5小题12分，共52分）
1.上海桑塔纳轿车电气线路图上的一些统一符号，如“30”、“15”、“X”、“31”等分别表示什么？
2.空调制冷压缩机的功用是什么？
3.点火过早、点火过迟的危害各有哪些？
4.试述电磁喇叭的工作原理。

5、读图回答问题。

(12分)
回答问题：
⑴、IGf、IGt、IGdA、IGdB分别表示什么？此点火系统采用什么点火方式？
⑵、阐述此点火系统的工作原理？（可以采用高、低压线路说明）。

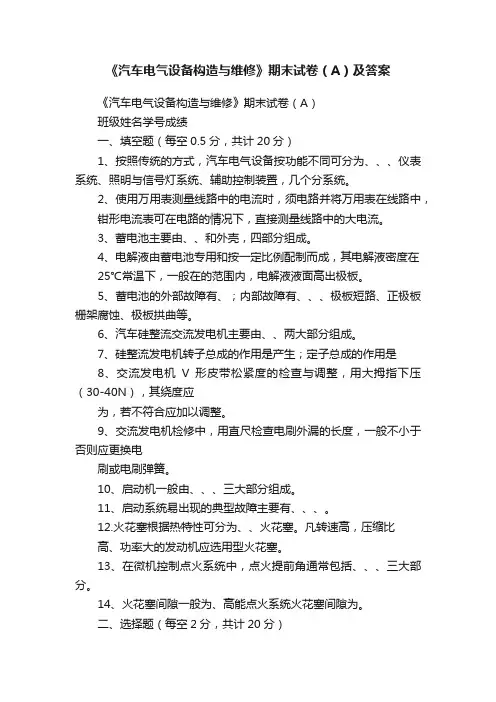

《汽车电气设备构造与维修》期末试卷（A）班级姓名学号成绩一、填空题（每空0.5分，共计20分）1、按照传统的方式，汽车电气设备按功能不同可分为、、、仪表系统、照明与信号灯系统、辅助控制装置，几个分系统。

2、使用万用表测量线路中的电流时，须电路并将万用表在线路中，钳形电流表可在电路的情况下，直接测量线路中的大电流。

3、蓄电池主要由、、和外壳，四部分组成。

4、电解液由蓄电池专用和按一定比例配制而成，其电解液密度在25℃常温下，一般在的范围内，电解液液面高出极板。

5、蓄电池的外部故障有、；内部故障有、、、极板短路、正极板栅架腐蚀、极板拱曲等。

6、汽车硅整流交流发电机主要由、、两大部分组成。

7、硅整流发电机转子总成的作用是产生；定子总成的作用是8、交流发电机V形皮带松紧度的检查与调整，用大拇指下压（30-40N），其绕度应为，若不符合应加以调整。

9、交流发电机检修中，用直尺检查电刷外漏的长度，一般不小于否则应更换电刷或电刷弹簧。

10、启动机一般由、、、三大部分组成。

11、启动系统易出现的典型故障主要有、、、。

12.火花塞根据热特性可分为、、火花塞。

凡转速高，压缩比高、功率大的发动机应选用型火花塞。

13、在微机控制点火系统中，点火提前角通常包括、、、三大部分。

14、火花塞间隙一般为、高能点火系统火花塞间隙为。

二、选择题（每空2分，共计20分）1、为蓄电池的最大负荷。

A.汽车大灯B.空调鼓风机C.启动机D.CD2、免维护蓄电池的内装式密度计，当观察窗口看到时，表示蓄电池工作状态正常。

A.绿色B.深绿色C.浅黄色D.黄色3测量电解液的密度通常是为了。

A.判断蓄电池电压B.确定蓄电池额定容量C.测量启动电流D.判断蓄电池放电状态。

4、如果工作服上沾到蓄电池电解液、应用清洗。

A.汽油B.碱水C.稀料D.都正确5、发动机功率大，压缩比大，转速高时应选用。

A.热型火花塞B.中型火花塞C.冷型火花塞D.标准型6、启动机产生正常转矩是在。

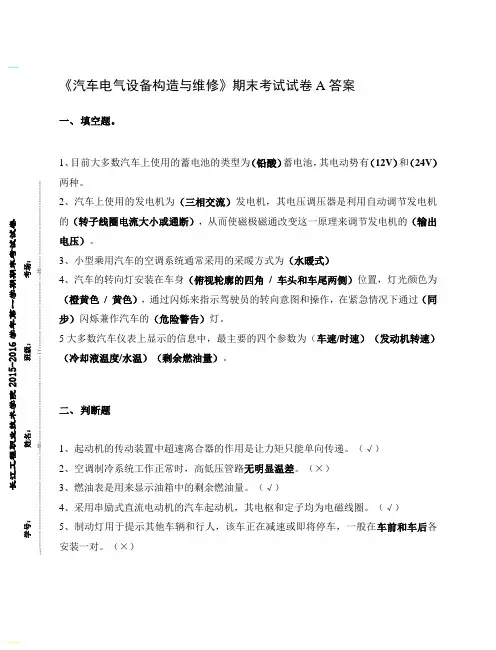

欢迎共阅《汽车电气设备构造与维修》期末考试试卷A 答案 一、 填空题。

1、目前大多数汽车上使用的蓄电池的类型为（铅酸）蓄电池，其电动势有（12V ）和（24V ）两种。

2的34512345各1、下列不属于起动机电磁开关作用的是 A 通过电流产生磁场，驱动活动铁心移动，带动拔叉，使驱动齿轮和飞轮外齿圈啮合或脱离B 通过电流产生磁场，驱动电枢旋转输出力矩。

C 作为一个继电器控制电动机主工作回路的接通与断开。

D放大电枢的输出扭矩。

2、四灯制前照灯的对称的两灯一般使用A双丝灯泡B单丝灯泡C两者皆可D以上均不是汽车蓄电池的拆卸和安装过程中，下列说法正确的是A先拆负极，先装负极B先拆正极，先装负极C DB CC把直流电转换成单项交流电D把直流电转换成三相交流电10、转向灯实现按一定频率闪烁依靠的装置是A转向开关B闪光继电器C灯泡D点火开关四、简答与识图题（每题6分，共30分）以下为答题关键点，符合即可等分1、汽车电气系统的基本特点有哪些？1、双电源2、低压3、直流4、单线制2、简述汽车空调制冷系统的工作过程。

故障：无法启动现象：将点火开关旋至STRT档，起动机驱动齿轮不向外伸出，起动机不转。

请写出诊断思路、检测步骤和可能存在的故障点。

以下为答题关键点，符合即可得分一、故障可能性：（4分）1、蓄电池及外部电路；2、起动机本身。

二、检测与故障点判定：（5分）1、电源检测：测量蓄电池电压，或荣检测仪检测蓄电池状态，有必要则冲点或更换；2、工作回路检测：测量30端子对地电压，若不正常者从电源征集到30段之间的线路。

填空题。

（铅酸）蓄电池，其电动势有（12V）和（24V）（三相交流）发电机，其电压调压器是利用自动调节发电机，从而使磁极磁通改变这一原理来调节发电机的（输出。

（水暖式）（俯视轮廓的四角/ 车头和车尾两侧）位置，灯光颜色为/ 黄色），通过闪烁来指示驾驶员的转向意图和操作，在紧急情况下通过（同闪烁兼作汽车的（危险警告）灯。

车速/时速）（发动机转速）/水温）（剩余燃油量）。

判断题无明显温差。

（×）车前和车后各三、选择题1、下列不属于起动机电磁开关作用的是A通过电流产生磁场，驱动活动铁心移动，带动拔叉，使驱动齿轮和飞轮外齿圈啮合或脱离B通过电流产生磁场，驱动电枢旋转输出力矩。

C作为一个继电器控制电动机主工作回路的接通与断开。

D放大电枢的输出扭矩。

2、四灯制前照灯的对称的两灯一般使用A双丝灯泡B单丝灯泡C两者皆可D以上均不是汽车蓄电池的拆卸和安装过程中，下列说法正确的是A先拆负极，先装负极B先拆正极，先装负极C先拆负极，先装正极D先拆正极，先装正极4、下列不属于电动车窗的传动机构的结构形式的是A绳轮式B拉杆式C交叉臂式D软轴式5、中控门锁是通过控制器发出开锁/闭锁的信号控制（）来驱动门锁机构里的机械开关完成所有车门的整体控制。

A电动机B液压杆C电磁阀D继电器6、后窗除霜控制开关上的标志是（B）A B C D7、当汽车电源系统出现故障时，警告系统中哪个灯会亮起。

（C）A B C D8、空调运行时，检测制冷剂压力，如果低压回路压力过高，高压回路压力过低，说明A蒸发器有故障B膨胀阀有故障C压缩机有故障D储液干燥罐有故障9、汽车发电机上的整流器主要作用是A把单相交流电转换成直流电B把三相交流电转换成直流电C把直流电转换成单项交流电D把直流电转换成三相交流电10、转向灯实现按一定频率闪烁依靠的装置是A转向开关B闪光继电器C灯泡D点火开关四、简答与识图题（每题6分，共30分）以下为答题关键点，符合即可等分1、汽车电气系统的基本特点有哪些？1、双电源2、低压3、直流4、单线制2、简述汽车空调制冷系统的工作过程。

汽车电气设备构造与维修试题及答案一、选择题（每题3分，共30分）1、蓄电池极板硫化会造成（）A、极板有“白霜”，容量下降B、不会影响电池容量C、不可过充电D、以上说法都不对2、三相同步发电机中定子总成的作用是（）A、产生三相交流电B、产生磁场C、将交流变为直流D、调节励磁电流的大小3、三相同步发电机中转子总成的作用是（）A、产生三相交流电B、产生磁场C、将交流变为直流D、调节励磁电流的大小4、起动继电器的作用是（）A、控制电磁开关电流的通断，避免大电流烧蚀点火开关B、直接控制直流电机电流的通断C、控制油泵电流的通断D、以上说法都不对5、电子点火系统中，点火正时传感器（曲轴与凸轮轴位置传感器）的作用是（）A、产生车速信号B、产生轮速信号C、产生点火正时信号D、以上说法都不对6、发电机整流器的作用是（）A、把直流电变交流电B、把交流电变直流电C、调节端电压D、调节励磁电流7、汽车启动系统中直流电机电枢（转子）的作用是（）A、产生电磁转矩B、产生三相交流电C、将交流变为直流D、调节励磁电流的大小8、微机控制点火系统的闭环控制是由哪个传感器的信号反馈完成（）A、曲轴位置传感器B、空气流量计C、节气门位置传感器D、爆震传感器9、点火线圈可产生的高压一般为（）A、2-3vB、2-3kvC、10-30vD、30-40kv10、关于双缸直接点火（同时点火）的描述，下列说法正确的是（）A、两火花塞串联，共用一个点火线圈B、两火花塞有各自的点火线圈C、一个火花塞不跳火时不会影响另一个火花塞D、以上说法都不对二、填空题（每空2分，共40分）1、汽车电气设备按功能不同可分为、、、、、辅助控制装置。

2、汽车电气设备的基本特点：、、。

3、发电机V带的挠度应为。

4、无分电器电子点火系统的类型有、。

5、汽车启动机的组成包括、、三大部分6.汽车空调的基本组成包括、、、四个子系统。

7.汽车暖风机按热源可分为：、两类。

答案二．填空题（每空2分，共40分）1、（电源系统）、（起动系统）、（点火系统）、（照明与信号系统）、（仪表系统）2、（两个电源）、（低压直流）、（并联单线）3、（ 10—25N ）4、（单独点火）、（同时点火）5、（直流电动机）、（控制机构）、（传动机构）6、（制冷系统）、（采暖装置）、（通风系统）、（电控系统）7、（非独立式）、（独立式）三、简答题(每题10分，共30分)1.汽车蓄电池的结构组成包括那些什么部件？汽车铅蓄电池的构造主要有正（负）极板、隔板、电解液、槽壳、连接条和极桩等组成。
