教案首页车轮动平衡检测授课班级：授课时间：教学设计：仁实训准备［5分钟］1＞考勤：2、工具准备:轮胎4个、汽车使用手册、一字螺丝刀、轮胎平衡钳、化清剂、抹布、轮胎平衡机，平衡块若干等。
3、实训要求：2、实验目的［5分钟］同学们，今天我们的实训项目是：轮胎的动平衡。
有谁告诉我，做轮胎动平衡的目的是什么？参考答案：我们对能够“使用的”轮胎进行平衡调校.鼓包了轮胎、轮毂变形了轮胎、被钉子戳破了轮胎，我们还有没有必要进行轮胎的平衡检测呢？同学们首先得搞清楚对象，别拿了一个不能使用的轮胎做动平衡, 结果不能使用，或者根本就平衡不了。
怎样对一个跑偏的轮胎做动平衡呢？我们需要仪器设备，下面，我们一起来看看这台轮胎平衡机，型号SBM 96:轮胎平衡机具有自动诊断和自动调校系统，能将传感器送来的电信号通过电脑运算、分析判断后显示出不平衡量及不平衡位置。
3、轮胎动平衡的注意事项［5分钟］同学们在操作的过程，可能会岀些错，请大家注意：1、首先要检查轮胎，检查胎面有无鼓包、有无裂纹、有无异物嵌入等，检查轮網是否变形，然后清除轮胎上的异物和旧平衡块。
这一步不能省略，它是我们做轮胎动平衡的前提.2、装卸轮胎，一定要轻拿轻放，安装要可靠、牢固.如果安装不正，会引起严重的不平衡.3、注意轮網的式样，不同的轮網选用不同的模式。
车轮动平衡（教案）第一章：导入1.1 教学目标让学生了解车轮动平衡的概念和重要性。
激发学生对车轮动平衡的兴趣和好奇心。
1.2 教学内容介绍车轮动平衡的定义和意义。
通过图片和实例展示车轮动平衡的应用场景。
1.3 教学活动开场提问：同学们有没有听说过车轮动平衡？它是用来干什么的？展示车轮动平衡的图片和实例，引导学生关注车轮动平衡的重要性。
讲解车轮动平衡的定义和意义，解答学生可能提出的问题。
第二章：车轮动平衡的原理2.1 教学目标让学生了解车轮动平衡的原理和基本概念。
培养学生对车轮动平衡的理解和认识。
2.2 教学内容讲解车轮动平衡的原理和基本概念。
介绍车轮动平衡的测量方法和工具。
2.3 教学活动讲解车轮动平衡的原理和基本概念，引导学生理解车轮动平衡的运作机制。
介绍车轮动平衡的测量方法和工具，如平衡机和轮胎平衡块。
进行车轮动平衡的演示实验，让学生亲眼观察和体验车轮动平衡的效果。
第三章：车轮动平衡的测量与调整3.1 教学目标让学生学会使用平衡机和其他工具进行车轮动平衡的测量和调整。
培养学生对车轮动平衡的实际操作能力。
3.2 教学内容介绍车轮动平衡的测量方法和步骤。
讲解车轮动平衡的调整方法和技巧。
3.3 教学活动讲解车轮动平衡的测量方法和步骤，如放置车轮、调整平衡块等。
进行车轮动平衡的实际操作演示，让学生亲自动手进行测量和调整。
提供一些练习题和实际案例，让学生练习和应用所学的测量和调整方法。
第四章：车轮动平衡的应用与维护4.1 教学目标让学生了解车轮动平衡在日常车辆维护中的应用和重要性。
培养学生对车轮动平衡的维护意识和能力。
4.2 教学内容讲解车轮动平衡在日常车辆维护中的应用和重要性。
介绍车轮动平衡的维护方法和注意事项。
4.3 教学活动讲解车轮动平衡在日常车辆维护中的应用和重要性，引导学生关注车轮动平衡的作用。
介绍车轮动平衡的维护方法和注意事项，如定期检查平衡块、更换轮胎等。
进行车轮动平衡的维护演示，让学生亲自动手进行维护操作。

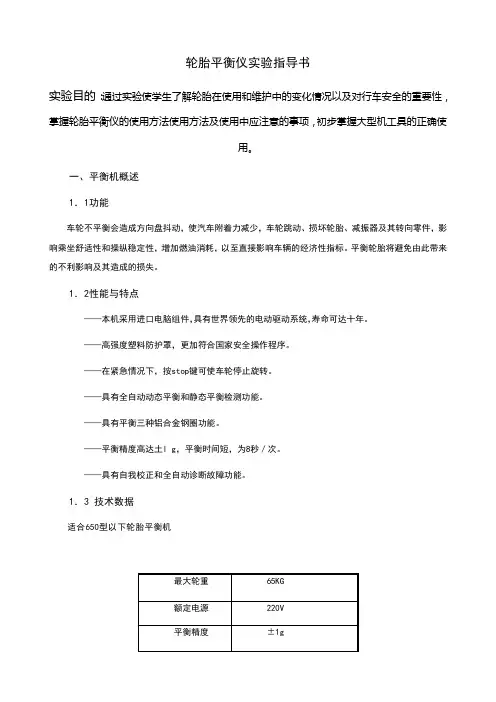

轮胎平衡仪实验指导书实验目的：通过实验使学生了解轮胎在使用和维护中的变化情况以及对行车安全的重要性，掌握轮胎平衡仪的使用方法使用方法及使用中应注意的事项，初步掌握大型机工具的正确使用。
一、平衡机概述1．1功能车轮不平衡会造成方向盘抖动，使汽车附着力减少，车轮跳动、损坏轮胎、减振器及其转向零件，影响乘坐舒适性和操纵稳定性，增加燃油消耗，以至直接影响车辆的经济性指标。
平衡轮胎将避免由此带来的不利影响及其造成的损失。
1．2性能与特点——本机采用进口电脑组件，具有世界领先的电动驱动系统，寿命可达十年。
——高强度塑料防护罩，更加符合国家安全操作程序。
——在紧急情况下，按stop键可使车轮停止旋转。
——具有全自动动态平衡和静态平衡检测功能。
——具有平衡三种铝合金钢圈功能。
——平衡精度高达土l g，平衡时间短，为8秒／次。
——具有自我校正和全自动诊断故障功能。
1．3 技术数据适合650型以下轮胎平衡机适合750型以下轮胎平衡机二、搬运与安装2．1整机搬运与安装——搬运平衡机只能抬机器底盘，任何情况下不能抬主轴。
注意轻抬轻放。
——平衡机必须安置在坚实平稳的地面上，并且四周有足够空间(不小于500 mm)。
机器底盘上有螺钉孔，可用膨胀螺钉固定在水泥地面上，固定不牢将引起测量误差。
2．2主轴上丝杆的安装在安装前用酒精或汽油把主轴及连接件的中心孔清洁干净，用扳手将丝杆紧问在主轴上。
2．3警告——电源不稳定的地区，建议使用稳压后的电源。
——使用平衡机前，请仔细阅读说明书，如有疑问，请向厂方咨询，切勿盲目操作。
并妥善保管好，以备日后查阅。
——不要拆除或更换机器零部件，否则影响机器正常运转。
——不能用太高的压缩空气清洗机器。
——定期用洗涤剂清洗塑料面板和塑料框架。
——操作者不应戴领带、梳长发、穿宽松衣服；轮胎旋转时，操作者应站在设备侧面，非操作人员不得靠近。
——在使用过程中不得超出本机使用范围。
——所有电气安装由专业电工进行。
轮对动平衡 作业指导书1.去重加工时必须佩戴护目镜，防止铁屑飞溅入眼睛。
工作时必须穿防砸皮鞋，防止车轮碾伤。
类别：A2、A3修系统：走行装置部件：轮对及轴箱轮对动平衡作业指导书适用车型：25K、25T型车（v＞120km/h）作业人员：轮对动平衡试验人员1名作业时间：20～60分钟/条工装工具： 1. 动平衡试验台；2. 标准试块（80g砝码）；3. 驱动压板、紧固螺栓、内六角扳手、活动扳手。
作业材料： 1. 棉纱、纱布；2. 粉笔。
参考资料：1. 《铁路客车轮对和滚动轴承轴箱组装及检修规则》铁运〔2013〕191号2. 《MTJ9761B(3)轮对数控动平衡自动去重机床资料》. S.761.1-1安全防护及注意事项：1. 警告——去重加工时必须佩戴护目镜，防止铁屑飞溅入眼睛；2. 警告——工作时必须穿防砸皮鞋，防止车轮碾伤。
基本技术要求：1. 效验试验台时，样板轮对左端（有轴号端）应朝向试验台左侧；2. 驱动压板安装时，基准点须与样板轮对的0°位置对齐；563. 动平衡试验合格标准参见[表1]；4. 去重后清除的轮辋厚度不得超过4mm，长度不得超过半圆，每次进刀量不得超过2.5mm。
加工表面交接处须圆滑过渡，该处不作为轮辋厚度的测量点。
作业环境与作业位置：轮轴间质检组必查抽检项目：必查：动平衡车床日常性能校验抽检：动平衡测试及去重记录驱动压板衡试验台左侧。
基准点图2 驱动压板及其基准点0°相位图3 样板轮0°相位一致80g标准试块45°相位图4 将标准试块拧入样板轮驱动压板图5 安装驱动压板及擦拭轴颈对轴颈尺寸不符合图纸要求的轮对不活动导轨伸图6 活动导轨伸出托架上升活动导轨缩图7 活动导轨收缩托架下降轮对落入轴瓦图8 将轮对推入试验台限位机构压紧可调轴向限位机构图9 调整轴向限位机构与轴端接触序号作业项目工具及材料作业程序及标准作业图示的键块插入轮对驱动压板键槽[图13]；设备安全风险点：危险——试验台零件因润滑不良烧坏。
教案首页车轮动平衡检测授课班级：汽修高职11-1班汽修中职11-1班授课时间：教学设计：1、实训准备[5分钟]1、考勤：2、工具准备：轮胎若干、汽车使用手册、气压表、轮胎深度规或游标卡尺、扭力扳手、轮胎平衡机，平衡块若干。
3、实训要求：2 、实验目的[5 分钟]同学们，今天我们的实训项目是：轮胎的动平衡。
有谁告诉我，做轮胎动平衡的目的是什么？参考答案：我们对能够“使用的”轮胎进行平衡调校。
鼓包了轮胎、轮毂变形了轮胎、被钉子戳破了轮胎，我们还有没有必要进行轮胎的平衡检测呢？同学们首先得搞清楚对象，别拿了一个不能使用的轮胎做动平衡，结果不能使用，或者根本就平衡不了。
怎样对一个跑偏的轮胎做动平衡呢？我们需要仪器设备，下面，我们一起来看看这台“大富”轮胎平衡机，型号DB 503 ：轮胎平衡机具有自动诊断和自动调校系统，能将传感器送来的电信号通过电脑运算、分析判断后显示出不平衡量及不平衡位置。
3 、轮胎动平衡的操作流程[15 分钟]轮胎动平衡如何操作？有7 个步骤。
（教师边动手操作示范，边解说说明。
）1】检查轮胎的好坏，是否符合汽车使用的安全标准。
汽车的零部件，能不能使用，国家是有规定的。
不符合规格的，安装上去就是非法，就是谋财害命。
一旦出现交通事故，相关人员得负刑事责任。
安全，来不得半点粗心大意。
2】清除被测轮胎的上的泥土、石头和旧平衡块。
3】检查轮胎气压（使用手册里有轮胎气压的标准值）4】选用合适的锥体，固定好轮胎，并用快速螺母拧紧。
5】打开电源，测量并输入三组数据：轮辋边缘距离机箱的距离、轮胎宽度、轮胎直径。
6】按下启动键，显示不平衡量。
通过转动轮胎，找出不平衡点，并安装合适的平衡块。
7】重新进行平衡实验，直到不平衡量小于5g 。
4 、轮胎动平衡的注意事项[5 分钟]同学们在操作的过程，可能会出些错，请大家注意：1、首先要检查轮胎，然后清除石头和旧平衡块。
这一步不能省略，它是我们做轮胎动平衡的前提。
车轮动平衡实训教案一、教学目标：1.了解车轮动平衡的原理和重要性；2.学习正确的车轮动平衡实训方法；3.掌握使用平衡机进行车轮动平衡的技巧。
二、教学重点和难点：1.教学重点：车轮动平衡的原理和实训方法；2.教学难点：使用平衡机进行车轮动平衡的技巧。
三、教学准备：1.平衡机；2.多个不同失衡程度的车轮。
四、教学过程：1.了解车轮动平衡的原理和重要性（20分钟）：-车轮动平衡是指车轮在运转时，不出现不平衡的情况，以减少震动和噪音，提高车辆的行驶稳定性和乘坐舒适性。
-车轮失衡会导致车辆在高速行驶时产生抖动，影响驾驶安全性，同时还会增加车轮磨损，缩短使用寿命。
2.学习正确的车轮动平衡实训方法（30分钟）：-检查车轮是否需要动平衡：通过观察车轮是否有异物、轮胎是否均匀磨损等方式判断是否需要进行动平衡。
-选择适当的平衡配重：选择平衡配重时应根据车轮的失衡情况和平衡方案进行选择。
-固定平衡配重：将选定的平衡配重依次安装在车轮上，确保固定牢固。
3.掌握使用平衡机进行车轮动平衡的技巧（40分钟）：-将车轮安装到平衡机上。
-启动平衡机，并根据显示屏上的指示进行操作。
-平衡机会检测车轮失衡情况并自动计算所需配重。
-按照平衡机的指示将配重安装在车轮上，要确保配重固定牢固。
-重新测量车轮失衡情况，如果误差在合理范围内，则车轮动平衡处理完成；如果误差过大，则需重新调整配重直至达到要求。
4.实训操作演示（30分钟）：-老师进行实训操作演示，学生们观摩并记录要点。
-重点演示平衡机的使用技巧，包括安装车轮、选择配重、调整配重等操作步骤。
-解答学生提出的问题。
五、教学总结（20分钟）：1.复习车轮动平衡的原理和重要性；2.强调正确的车轮动平衡实训方法；3.总结使用平衡机进行车轮动平衡的技巧。
六、教学延伸：组织学生进行实际操作，让他们亲自使用平衡机进行车轮动平衡。
并让学生展示自己的实训操作成果，培养他们独立解决问题和动手操作的能力。
汽车轮胎动平衡检测实验指导书沈阳理工大学学院名称:汽车与交通学院一、实验目的和任务1、掌握车轮动平衡测试仪的结构和工作原理。
二、实验内容1、车轮动平衡测试仪的结构。
2、车轮动平衡测试仪工作原理。
三、实验仪器、设备及材料车轮动平衡测试仪。
四、实验原理及测试过程车轮不平衡(包括静态不平衡和动态不平衡)会使汽车在行驶中产生摇摆和跳动，车速超过60km／h时更加明显。
汽车摇摆和跳动将导致油耗增加，轮胎不正常磨损，对车上其它部件也有损害。
车轮动平衡：1)首先安装车轮，安装时先将弹簧、锥体(选择与被平衡车轮钢圈内孔相对应的锥体)套在匹配器上，再将车轮装到锥体上，装好压盖，然后用快速螺母锁紧（如图2所示）。
安装高、中档轿车车轮时，可将锥体反向装入（如图3所示）。
需要特别注意的是，无论采用哪种方法，快速螺母一定要锁紧，以防止车轮在旋转过程中窜动。
2）用卡规测量被平衡车轮钢圈的直径。
设置被平衡车轮钢圈的实际测量值。
3）用卡规测量被平衡车轮钢圈宽度。
设置实际测量值。
4）拉出测量标尺，测量钢圈肩部到机箱的距离。
设置实际测量值。
测量过程示意图如图4所示。
5）按“START”键，平衡采用开始，传动部分带动车轮旋转，待自动停稳后，其结果显示在显示屏上。
车轮外侧不平衡量显示在1屏，内侧不平衡量显示在2屏。
6）用手缓慢旋转车轮，其不平衡量位置会移动，提示车轮旋转方向。
当3屏左侧（车轮外侧不平衡量位置显示）出现点阵符，停止转动，此时垂直于轴线上方的钢圈外侧位置是应配重的位置。
内侧不平衡量安装位置搜索类似。
找出合适的配重平衡块，嵌入车轮钢圈的边缘上。
需要注意的是，应先在不平衡量较大的一侧进行平衡。
7）因为车轮并不是一个等方矩的圆，因此需要进行1-2次，可平衡到10g以下。
当不平衡量小于5g，平衡结束。
五、实验报告要求1．实验过程中要严肃认真地做好实验记录。
2．在试验过程中，对观察到的现象，尽量用图示说明并加以简明的理论分析。
3．要求书写整洁，字体端正。
作业指导书轮对动平衡试验与去重目录一、作业介绍 (3)二、作业流程图 (4)三、作业程序、标准及示范 (5)作业前准备 (6)车轮车床状态校验 (6)车轮镟修 (6)尺寸测量 (6)数据管理 (7)完工整理 (7)四、工装设备、检测器具及材料 (8)（一）工装设备、检测器具、工具清单 (8)五、附件 (9)（一）作业台帐记录 (9)一、作业介绍1．作业地点：轮轴检修线。
2．适用范围：适用于段修最高运行速度＞120km/h的盘形轮动动平衡试验与去重作业。
3．上道工序：轮对超声波探伤作业。
4．下道工序：轴颈防尘板座测量作业。
5．人员及工种要求：5.1了解车辆构造，掌握客车轮轴的构造及作用；5.2熟练掌握《铁路客车轮轴组装检修及管理规则》及本岗位作业指导书内容；5.3经培训合格并持《铁路岗位培训合格证书》的车轮车工。
6．作业要点：6.1按规定要求穿戴好劳动防护用品。
6.2正确使用工装、设备。
6.3检查、测量轮对时，不得脚踩钢轨，要随时注意前后轮对的动态，并对前后轮对加设防溜设施。
二、作业流程图三、作业程序、标准及示范四、工装设备、检测器具及材料（一）工装设备、检测器具、工具清单顺号名称单位数量规格或型号检查周期图片1 轮对动平衡试验去重机台 2 / 每日开工前2 标准轮对对 1 / 每日开工前3 驱动装置副 1 / 每日开工前4 内六方扳手套 1 / 每日开工前5 电动扳手把 1 / 每日开工前6 扫码器把 1 / 每日开工前7 标记笔根 1 / 每日开工前。

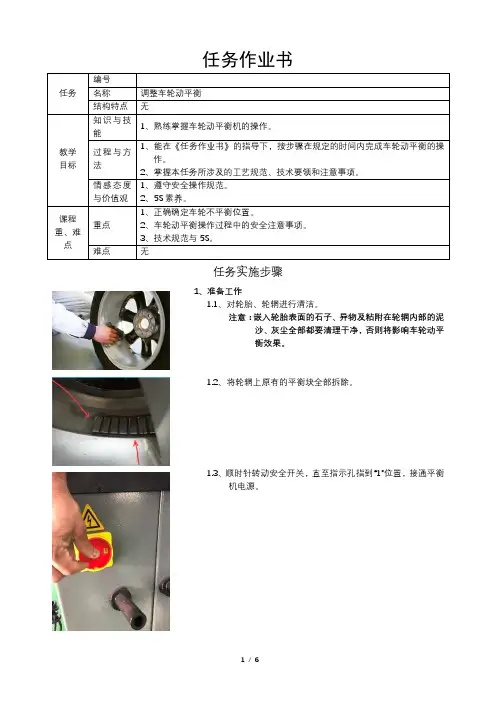

任务作业书任务实施步骤1、准备工作1.1、对轮胎、轮辋进行清洁。
注意：嵌入轮胎表面的石子、异物及粘附在轮辋内部的泥沙、灰尘全部都要清理干净，否则将影响车轮动平衡效果。
1.2、将轮辋上原有的平衡块全部拆除。
1.3、顺时针转动安全开关，直至指示孔指到“1”位置，接通平衡机电源。
2、安装车轮2.1、将轮胎小心地套到平衡轴上。
注意：套入轮胎时应该小心，防止轮辋与平衡轴磕碰。
警告：轮辋与平衡轴磕碰，将损坏轮辋外观或平衡轴丝杆，严重时将造成平衡轴弯曲，直至动平衡机报废！2.2、选择与轮胎中心孔相吻合的定位锥体，小心地套到平衡轴上，并伸入轮胎中心孔中。
2.3、捏住快速开合螺母的把手，套入平衡轴，压靠定位锥体后，松开把手。
2.4、顺时针转动快速开合螺母，直至锁紧轮辋。
3、输入基础数据 3.1、拉出平衡机边缘的测量尺，抵在轮辋边缘，测量平衡机到轮辋内圈的距离a ，读出数值。
3.2、按动输入面板上第一排的“+”、“-”键，输入刚才读取的数值。
提示：此时注意观察左侧的屏幕，应该显示“-a-”，表示此时输入的为距离a 的数值。
3.3、使用轮胎测量尺，测量轮辋宽度b 。
注意测量头在轮辋上的位置3.4、读出轮胎测量尺指示的数值。
3.5、按动输入面板上第二排的“+”、“-”键，输入刚才读取的数值。
提示：此时注意观察左侧的屏幕，应该显示“-b-”，表示此时输入的是轮辋宽度b 的数值。
3.6、读取轮辋直径d 。
提示：轮辋直径标注在轮胎规格上3.7、按动输入面板上第三排的“+”、“-”键，输入刚才读取的数值。
提示：此时注意观察左侧的屏幕，应该显示“-d-”，表示此时输入的是轮辋直径d 的数值。
4、测量车轮动不平衡值 4.1、用手朝向轮胎旋转方向轻轻推动轮胎，使轮胎旋转。
提示：平衡轴上标示了轮胎旋转方向。
提示：在启动平衡机旋转之前，用手推动轮胎旋转是为了减少平衡机启动阻力，保护平衡机不受损坏，延长平衡机使用寿命。
车轮动平衡（教案）章节一：导入教学目标：1. 引起学生对车轮动平衡的兴趣和好奇心。
2. 帮助学生理解车轮动平衡的概念及其重要性。
教学内容：向学生介绍车轮动平衡的概念。
通过实际例子或故事，解释车轮动平衡的重要性。
引导学生思考车轮不平衡可能带来的问题。
教学活动：1. 开场提问：同学们，你们有没有听说过车轮动平衡？它是怎么回事？2. 讲解车轮动平衡的概念，并展示相关图片或视频。
3. 分享实际例子或故事，解释车轮动平衡的重要性。
4. 小组讨论：让学生分组讨论车轮不平衡可能带来的问题，并分享结果。
章节二：理论知识教学目标：1. 帮助学生了解车轮动平衡的理论知识。
2. 引导学生理解车轮不平衡的原因和解决方法。
教学内容：讲解车轮不平衡的原因，如轮辋变形、轮毂磨损等。
介绍车轮动平衡的计算方法和原理。
解释车轮平衡块的作用和种类。
1. 讲解车轮不平衡的原因，并展示相关图片或视频。
2. 介绍车轮动平衡的计算方法和原理。
3. 讲解车轮平衡块的作用和种类。
4. 小组讨论：让学生分组讨论如何检测和调整车轮动平衡，并分享结果。
章节三：实践操作教学目标：1. 培养学生对车轮动平衡的实际操作能力。
2. 帮助学生掌握车轮动平衡的检测和调整方法。
教学内容：讲解车轮动平衡的检测方法，如使用平衡机等设备。
介绍车轮动平衡的调整方法，如添加或调整平衡块。
演示车轮动平衡的实际操作过程。
教学活动：1. 讲解车轮动平衡的检测方法，并展示相关设备或工具。
2. 介绍车轮动平衡的调整方法。
3. 演示车轮动平衡的实际操作过程，并解释每一步的注意事项。
4. 学生实践：让学生分组进行车轮动平衡的实际操作，并指导并进行评价。
章节四：案例分析教学目标：1. 培养学生的分析和解决问题的能力。
2. 帮助学生将车轮动平衡的理论知识应用到实际案例中。
提供一些车轮动平衡的实际案例，让学生进行分析。
引导学生思考如何解决这些案例中的问题。
教学活动：1. 提供一些车轮动平衡的实际案例，并展示相关图片或视频。
车轮动平衡1、进行轮胎动平衡前，首先要检测并调整轮胎到规定胎压值。
并清除轮胎异物（包括平衡块）2、安装适合轮辐中心孔尺寸的定位锥块。
3、将待检测轮胎安装在动平衡仪上。
（注意：轮辐朝向外侧）4、使用快速锁紧螺母，将轮胎固定。
5、用手轻轻晃动，并转动轮胎，确保轮胎安装牢固。
6、启动动平衡检测仪，按F1键进入操作页面。
7、核对轮胎类型，按方向键进行选择，按“OK”进行确认。
（确认为轿车轮胎、摩托车轮胎）8、主界面下按 F2 键，打开平衡方式选择窗口。
根据轮辋情况，选择粘贴或是敲击平衡块。
按“OK”键进行确认。
1、标准平衡方式（两边敲击平衡块）的自动测量尺测量方法1、如图将内侧测量尺拉出，使测量尺顶端平面顶在钢圈内沿的平面部分并保持此位置。
2、请注意测量尺顶端平面位置（注意：不是圆型顶端）3、再将外侧自动测量尺拉出，使顶端平面顶在钢圈外沿平面上。
稍候，显示屏上会自动显示平衡所需的所有三项轮胎参数信息。
4、松开内、外侧测量尺，扣下轮胎保护罩，即可开始平衡测量。
1、在图中界面中，按F5 键可进入手动输入钢圈数据的界面。
2、在图示界面下，拉出内侧测量尺，将测量尺端头夹持粘贴铅块的部位顶到钢圈内沿预计要粘贴铅块的位置。
保持内侧测量尺处于此位置，稍作停留，程序会自动记录此位置。
3、继续缓慢将内侧测量尺向前拉伸，直至到达预计粘贴铅块的外侧粘贴铅块处。
保持内侧测量尺处于此位置，稍作停留，程序会自动记录此位置。
4、松开内侧测量尺，扣下轮胎保护罩，即可开始平衡测量。
1、选择好平衡方式后，在图示界面下，按F5选择手动测量钢圈参数。
2、拉出内侧测量尺，使测量尺顶端平面顶在钢圈内沿平面；读取此时测量尺上标出的刻度数。
3、使用随设备配备的钢圈宽度测量尺，将测量尺的两个测量角分别顶在钢圈内、外沿的平面上，从钢圈宽度测量尺的指针所指刻度读出钢圈宽度数值。
（注意：数值单位是英寸）4、从轮胎标识上读取轮辋直径数值。
（轮辋直径数值为英寸）5、扣下轮胎保护罩，即可开始平衡测量。
车轮动平衡检测实验一、实验内容测量实验车车轮最大不平衡量。
如不平衡量超出该型车轮技术条件要求，则进行平衡调整。
二、实验目的1、熟悉车轮动平衡仪的工作原理、结构及其特点。
2、掌握车轮动平衡仪的使用方法。
三、实验仪器设备1、实验车轮 4 个。
2、车轮动平衡仪 1 台。
3、常用工具 1 套，调整专用工具 1 套。
四、实验准备工作1、检查并按标准充足轮胎气压。
2、清除轮胎上的泥土及杂物等。
3、取掉车轮轮辋上的旧平衡块。
4、清洁动平衡仪的主轴和车轮总成锁紧锥套。
五、实验步骤1）根据轮辋中心孔的大小选择锥体，仔细地装上车轮，用大螺距螺母上紧。
2）打开电源开关，检查指示与控制装置的面板是否指示正确。
3）用卡尺测量轮辋宽度b、轮辋直径d （也可由胎侧读出），用平衡机上的标尺测量轮辋边缘至机箱的距离a,再用键入可选择器旋钮对准测量值的方法，将a、b、c 值输入到指示与控制装置中4）按下启动键，车轮旋转，平衡测试开始，微机自动采集数据。
5）车轮自动停转，从指示装置读取车轮内、外两侧不平衡量和不平衡位置。
6）用手慢慢转动车轮，当指示装置发出指示时停止转动。
在轮辋的内侧或外侧的上部（时钟12 点的位置）加装指示装置显示该侧平衡块质量。
内、外侧要分别进行，平衡块装卡要牢固。
7）安装平衡块后有可能产生新的不平衡，应重新进行平衡试验，直至不平衡量＜5g，指示装置显示“ 00”或“ ok”时才行。
8）测试结束，关闭电源开关。
六、注意事项1、主轴是动平衡仪的主要部件，因此检测时，无论是主轴还是动平衡仪本身都应避免强烈的振动或移动。
2、不能用铁锤敲击动平衡仪的任何部件。
七、结果整理与分析1、将实验数据记入实验报告（请自行设计记录表格）。
2、试分析车轮动平衡产生的主要原因。
如有侵权请联系告知删除，感谢你们的配合！。
汽车轮胎动平衡检测
实验指导书
沈阳理工大学
学院名称：汽车与交通学院
、实验目的和任务
1、掌握车轮动平衡测试仪的结构和工作原理。
、实验内容
1、 车轮动平衡测试仪的结构。
2、 车轮动平衡测试仪工作原理。
三、 实验仪器、设备及材料
车轮动平衡测试仪。
四、 实验原理及测试过程
车轮不平衡（包括静态不平衡和动态不平衡）会使汽车在行驶屮产生摇摆和跳动，车速 超过60km/h 时更加明显。
汽车摇摆和跳动将导致油耗增加， 轮胎不正常磨损，对车上其它
部件也有损害。
卜车轮卄牺不平議虞虽显示屛2-车轮内輛不平斷质S 3■车
宵便置显示屏4车轮內便不平斎忙死显示胖弘相令址制囲平街程序选择显示届6「平衡专用犍7-检谓犍R-整含金例囲平 斷龍梓专用檢A 启动犍10-增屋馆11 ■减量慄12-不平横值竖豕悅□-车轮直辔输人显示键L4-车轮宽廣输人显禾厩毒 一鋼團启部与机保距离綸人显示键〃一急普鋤
ffl 1车轮动平斷测试仪控制面板段按键希•
车轮动平衡：
1）首先安装车轮，安装时先将弹簧、锥体（选择与被平衡车轮钢圈内孔相对应的锥体）
套在匹配器上，再将车轮装到锥体上，装好压盖，然后用快速螺母锁紧（如图 2所示）。
安
装高、屮档轿车车轮时，可将锥体反向装入（如图
3所示）。
需要特別注意的是，无论采用 哪种方法，快速螺母一定
[START ] ALU TEST
1 2
V 5
U11N
两|月巴州
血
要锁紧，以防止车轮在旋转过程屮窜动。
A-用标
示在显示屏上。
车轮外侧不平衡量显示在1屏，内侧不平衡量显示在2屏。
6）用手缓慢旋转车轮，其不平衡量位置会移动，提示车轮旋转方向。
当3屏左侧（车
轮外侧不平衡量位置显示）出现点阵符，停止转动，此时垂直于轴线上方的钢圈外侧位置是应配重的位置。
内侧不平衡量安装位置搜索类似。
找出合适的配重平衡块，嵌入车轮钢圈的边缘上。
需要注意的是，应先在不平衡量较大的一侧进行平衡。
7）因为车轮并不是一个等方矩的圆，因此需要进行1-2次，可平衡到10g以下。
当不
平衡量小于5g,平衡结束。
五、实验报告要求
1.实验过程屮要严肃认真地做好实验记录。
2.在试验过程中，对观察到的现象，尽量用图示说明并加以简明的理论分析。
3.要求书写整洁，
字体端正。
六、实验注意事项
1.实验过程中，学生必须严格遵守指导教师和实验室管理人员的要求，按操作程序进行实验；
2.学生的实验课，必须在指导老师和实验室管理人员的共同指导下进行操作；
3・未经允许，学生不得擅自操作该实验台。
