015现浇钢筋混凝土框架柱涨模及偏位处理方案

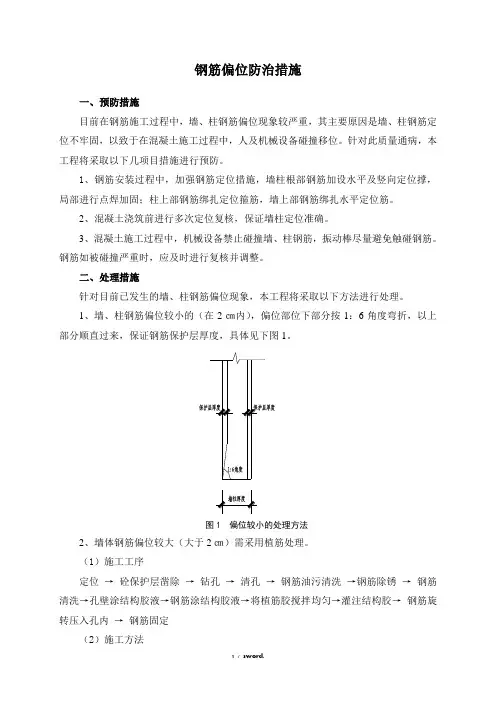

钢筋偏位防治措施一、预防措施目前在钢筋施工过程中，墙、柱钢筋偏位现象较严重，其主要原因是墙、柱钢筋定位不牢固，以致于在混凝土施工过程中，人及机械设备碰撞移位。

针对此质量通病，本工程将采取以下几项目措施进行预防。

1、钢筋安装过程中，加强钢筋定位措施，墙柱根部钢筋加设水平及竖向定位撑，局部进行点焊加固；柱上部钢筋绑扎定位箍筋，墙上部钢筋绑扎水平定位筋。

2、混凝土浇筑前进行多次定位复核，保证墙柱定位准确。

3、混凝土施工过程中，机械设备禁止碰撞墙、柱钢筋，振动棒尽量避免触碰钢筋。

钢筋如被碰撞严重时，应及时进行复核并调整。

二、处理措施针对目前已发生的墙、柱钢筋偏位现象，本工程将采取以下方法进行处理。

1、墙、柱钢筋偏位较小的（在2㎝内），偏位部位下部分按1：6角度弯折，以上部分顺直过来，保证钢筋保护层厚度，具体见下图1。

图1 偏位较小的处理方法2、墙体钢筋偏位较大（大于2㎝）需采用植筋处理。

（1）施工工序定位→砼保护层凿除→钻孔→清孔→钢筋油污清洗→钢筋除锈→钢筋清洗→孔壁涂结构胶液→钢筋涂结构胶液→将植筋胶搅拌均匀→灌注结构胶→钢筋旋转压入孔内→钢筋固定（2）施工方法1）根据设计图定位放线，用仪器探测钻孔处有无钢筋等障碍物，对于原有钢筋密集、交叉错位或多层排列的，应将保护层砼凿除，再探明孔位的准确位置。

2）钻孔深度不小于10d，钻孔直径大于钢筋直径4～8mm。

3）清孔要先用粗尼龙刷往复刷净孔上附着的粉尘，再用无油压力空气清除孔内灰尘。

4）植筋前洗涤钢筋油污，然后除去锈蚀，再进行清洗。

5）配制匹配的结构胶液。

6）用结构胶液在钢筋和孔壁薄薄地来回涂刷，后灌注结构胶，灌注量一般略多于孔深的三分之二。

注意勿将空气封入孔内。

7）钢筋按顺时针慢慢的旋转压入孔内，到达孔底后，轻轻的前后左右摇动，再用锤子轻轻锤击3～5下，胶粘剂溢出，使胶与钢筋接触更密实。

8）植筋完后，将外露的钢筋固定在模板上，使其不受外力作用，直至凝结，并派专人现场保护。

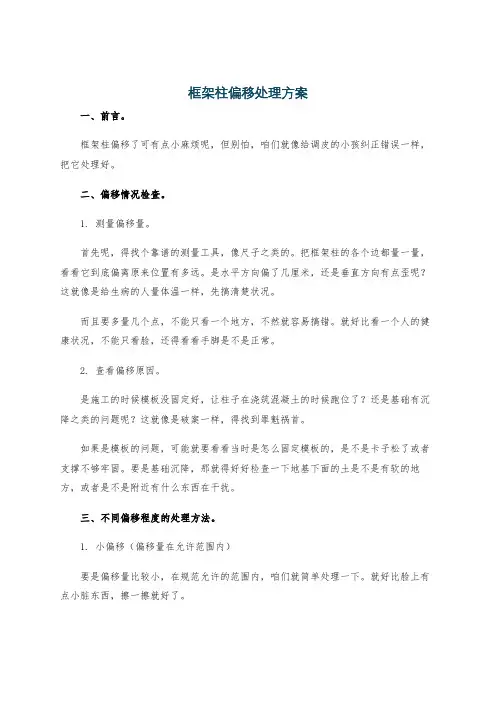

框架柱偏移处理方案一、前言。

框架柱偏移了可有点小麻烦呢，但别怕，咱们就像给调皮的小孩纠正错误一样，把它处理好。

二、偏移情况检查。

1. 测量偏移量。

首先呢，得找个靠谱的测量工具，像尺子之类的。

把框架柱的各个边都量一量，看看它到底偏离原来位置有多远。

是水平方向偏了几厘米，还是垂直方向有点歪呢？这就像是给生病的人量体温一样，先搞清楚状况。

而且要多量几个点，不能只看一个地方，不然就容易搞错。

就好比看一个人的健康状况，不能只看脸，还得看看手脚是不是正常。

2. 查看偏移原因。

是施工的时候模板没固定好，让柱子在浇筑混凝土的时候跑位了？还是基础有沉降之类的问题呢？这就像是破案一样，得找到罪魁祸首。

如果是模板的问题，可能就要看看当时是怎么固定模板的，是不是卡子松了或者支撑不够牢固。

要是基础沉降，那就得好好检查一下地基下面的土是不是有软的地方，或者是不是附近有什么东西在干扰。

三、不同偏移程度的处理方法。

1. 小偏移（偏移量在允许范围内）要是偏移量比较小，在规范允许的范围内，咱们就简单处理一下。

就好比脸上有点小脏东西，擦一擦就好了。

可以对柱子表面进行适当修整，让它看起来更整齐。

如果是垂直方向有点歪，可以用一些小型的工具，像小锤子之类的，轻轻敲打柱子的侧面，把它调整得更垂直一点。

不过敲的时候得小心，可不能太用力，不然把柱子敲坏了就麻烦了。

2. 中等偏移（超出允许范围但不严重）这种情况就像孩子犯了个中等错误，得好好教育一下。

如果是水平方向偏移，我们可以考虑在柱子旁边加一些加固的东西。

比如用钢板或者钢筋做一个小的支撑结构，把柱子拉回到正确的位置。

就像给歪了的小树绑个棍子，让它长直一样。

在加固的时候，要注意连接的牢固性。

可以用电焊把钢筋或者钢板连接好，然后再用混凝土把周围填实，让柱子和加固结构成为一个整体。

3. 大偏移（严重影响结构安全）这就像出了大事故一样，得严肃对待。

如果柱子偏移得很严重，可能就得重新考虑这个柱子的设计和施工了。

钢筋偏位的几种处理办法一、现浇结构(柱、墙)钢筋偏位处理方案1、钢筋偏位（柱≤5mm，墙≤3mm）：在规范允许范围内不进行处理。

2、钢筋偏位在（柱＞5mm≤25mm；墙＞3 mm≤15mm），范围内,且不超出保护层厚度时。

按国标图集16G101-1 柱、墙钢筋在楼面变截面时钢筋弯曲做法，直接按照1：6 的比例在结构面调整钢筋，见图1。

3、钢筋偏位（柱＞25mm≤50mm；墙＞15mm≤30mm）向内偏：如果钢筋位移在25mm 到50mm 之间且向内偏，可直接在楼面上按1:6 比例调整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加筋的直径为14，加筋需要与打弯的钢筋绑扎搭接在一起。

见图2。

4、钢筋偏位（柱＞25mm；墙＞15mm）向外偏超过保护层：如果钢筋偏位（柱＞25mm；墙＞15mm），向外偏超过保护层厚度，结构截面不能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢筋的方法处理，见图3。

5、钢筋偏位（柱＞50mm；墙＞30mm）向内偏时：如果钢筋偏位柱＞50mm；墙＞30mm 以上向内偏，保留偏位原钢筋，另在设计位置用植筋的方法处理，见图4。

植筋锚固长度可与现浇砼钢筋锚固设计长度相同或按结构加固设计规范GB50367-2006，植筋技术部分计算植筋深度设计值ld（）；当植筋深度为按构造配置时最小锚固长度符合受压钢筋锚固；受拉钢筋锚固的规定。

规格同原钢筋。

所植钢筋需要与打弯的钢筋或焊接绑扎搭接在一起。

植筋所用锚固胶的锚固性能通过专门的试验确定，或获准使用的植筋锚固胶，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不宜随意增添掺料。

植筋时先把混凝土表面清理干净，用比所植钢筋直径略大的加长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋胶置入锚孔后，在固化完成前，应在固化期间禁止扰动。

植筋完毕应静置养护，养护的条件和时间应按产品使用说明书的规定执行；养护到期的应进行拉拔试验。

框架柱钢筋偏位处理方案
一、框架在这种钢筋存在质量问题
基础砼浇筑浇捣完成后，项目部经过轴线测量放线，检查发现轴框架柱钢筋存在明显偏移。

钢筋偏移产生原因分析：
①．地梁砼浇筑之前框架柱钢筋未固定牢固。

②．砼浇筑入模时未在框架柱四周均匀放料。

③．砼振捣时，未在框架柱四周均匀振捣或振捣时振捣柱筋。

二、钢筋偏位的处理方法
施工、监理单位经过现场检查，针对现场钢筋偏位情况，为了尽量减少对框架柱结构受力部位的影响。

对钢筋偏位质量缺陷采取以下处理方法：
偏移的钢筋先按1:6的坡度进行斜弯调整，然后采用同直径、同规格的L型垫筋加强调整（如下图），垫筋与两侧竖筋点焊（绑扎）牢固。

第一步：按1:6的坡度进行斜弯调整
三、质量处理控制管理
项目部派现场负责人监督整改。

在技工进行操作整改时，并严格按照施工工艺进行操作，且按照规范要求整改，以保证工程质量。

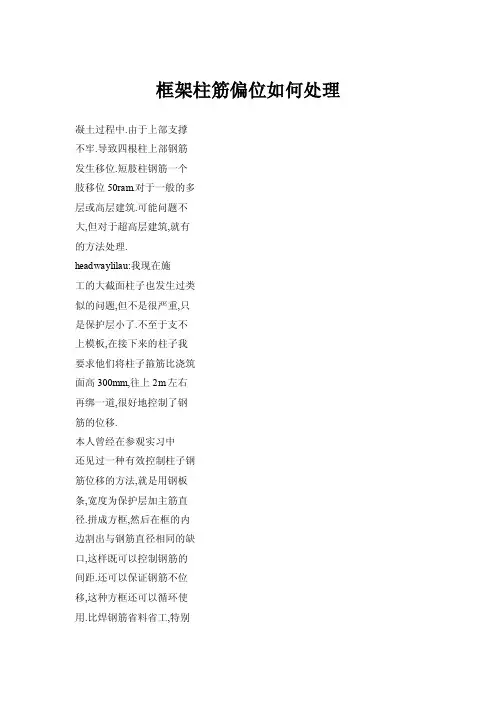

框架柱筋偏位如何处理凝土过程中.由于上部支撑不牢.导致四根柱上部钢筋发生移位.短肢柱钢筋一个肢移位50ram.对于一般的多层或高层建筑.可能问题不大,但对于超高层建筑,就有的方法处理.headwaylilau:我现在施工的大截面柱子也发生过类似的问题,但不是很严重,只是保护层小了.不至于支不上模板,在接下来的柱子我要求他们将柱子箍筋比浇筑面高300mm,往上2m左右再绑一道,很好地控制了钢筋的位移.本人曾经在参观实习中还见过一种有效控制柱子钢筋位移的方法,就是用钢板条,宽度为保护层加主筋直径.拼成方框,然后在框的内边割出与钢筋直径相同的缺口,这样既可以控制钢筋的间距.还可以保证钢筋不位移,这种方框还可以循环使用.比焊钢筋省料省工,特别适合高层框架结构使用.兰云:钢筋位移是施工中经常发生的,本案例同题发生在地下室(-5.O00m)0建议加大柱截面,在地下室增加50姗一般不会影响使甩,如果发生在标准层或是商品房,买主会找你扯皮的. 在增加截面时,要用双纵筋及双箍,即从新配立筋插入其内,以满足:tO.000标寸的箍筋.把偏移的立筋箍住;一种是正常尺寸,把增加的立筋箍住.另增加的立筋要弯15d(d为钢筋直径),保证其有足够的锚固长度和便于固定.今后在模板加固时.最好用拉片,模板顶部多设保护层垫块.这样既不会跑模, 钢筋也不会走偏了.wn4942:首先,要明确外装是什么,偏移5cm对外装是否有影响;如果外装做不过去,而外装造价又高.甲方考虑造价问题,一定让将柱偏移的地方复位,复位只能将胀模地方剔掉,然后将钢筋复位,建议即使复位,也要在位移的地方植筋补强.至于拉拔试验如何做,就要看怎么和设计及甲方,监理沟通了,但必须满足起码的规范要求.如果5cm不影响外装.那就直接遵从设计意见.这点费用就不要向甲方要了.亏点就亏点,通常设计的方法是从结构安全考虑,一般不会考虑造价.(本文源自筑龙网)一一一一一一一一一一一一一一一一一～一一一一一一一。

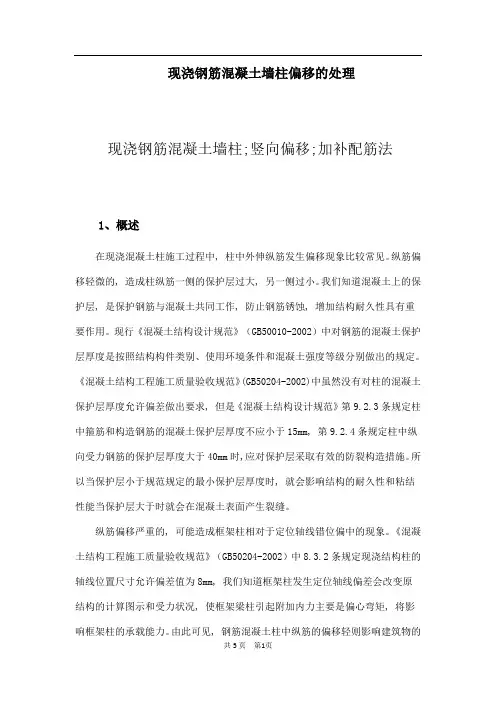

现浇钢筋混凝土墙柱偏移的处理现浇钢筋混凝土墙柱;竖向偏移;加补配筋法1、概述在现浇混凝土柱施工过程中, 柱中外伸纵筋发生偏移现象比较常见。

纵筋偏移轻微的, 造成柱纵筋一侧的保护层过大, 另一侧过小。

我们知道混凝土上的保护层, 是保护钢筋与混凝土共同工作, 防止钢筋锈蚀, 增加结构耐久性具有重要作用。

现行《混凝土结构设计规范》（GB50010-2002）中对钢筋的混凝土保护层厚度是按照结构构件类别、使用环境条件和混凝土强度等级分别做出的规定。

《混凝土结构工程施工质量验收规范》(GB50204-2002)中虽然没有对柱的混凝土保护层厚度允许偏差做出要求, 但是《混凝土结构设计规范》第9.2.3条规定柱中箍筋和构造钢筋的混凝土保护层厚度不应小于15mm, 第9.2.4条规定柱中纵向受力钢筋的保护层厚度大于40mm时,应对保护层采取有效的防裂构造措施。

所以当保护层小于规范规定的最小保护层厚度时, 就会影响结构的耐久性和粘结性能当保护层大于时就会在混凝土表面产生裂缝。

纵筋偏移严重的, 可能造成框架柱相对于定位轴线错位偏中的现象。

《混凝土结构工程施工质量验收规范》（GB50204-2002）中8.3.2条规定现浇结构柱的轴线位置尺寸允许偏差值为8mm, 我们知道框架柱发生定位轴线偏差会改变原结构的计算图示和受力状况, 使框架梁柱引起附加内力主要是偏心弯矩, 将影响框架柱的承载能力。

由此可见, 钢筋混凝土柱中纵筋的偏移轻则影响建筑物的美观和使用重则影响建筑物的使用寿命和结构安全, 因此我们应该足够重视混凝土柱纵筋偏移情况。

2、框架柱中纵筋偏移的主要原因分析以及预防措施:2.1原因分析：由于上下层柱子定位放线的原因导致柱子本身的垂直度偏移差超出允许值，从而产生的柱纵筋偏移；预防措施：在进行柱子定位放线时，严格按照《工程测量规范》精确放线，严格复测，从而保证定位轴线的准确性。

2.2原因分析：由于模板固定支护的原因导致柱子本身的垂直度偏移差超出允许值，从而产生的柱纵筋偏移；预防措施：在拼装柱模板前, 应该对柱子钢筋进行一次检查和校正, 在浇筑混凝土前对模板上口纵筋的固定情况再作一次复查, 以确保柱子外伸纵筋不发生偏移；模板几何尺寸严格控制，精确支模。

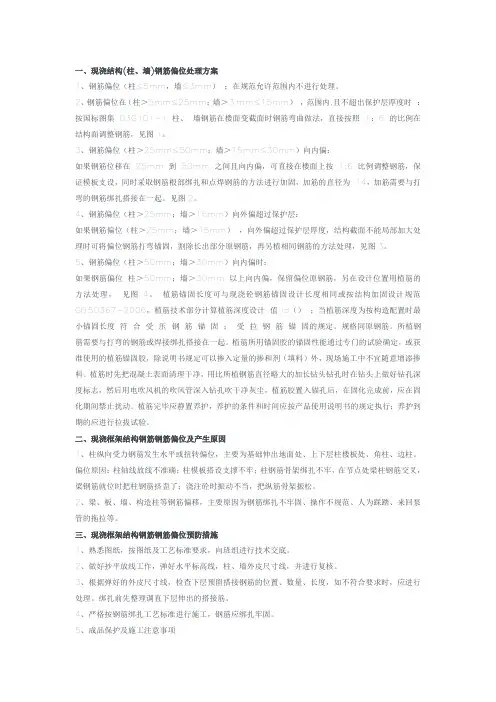

一、现浇结构(柱、墙)钢筋偏位处理方案1、钢筋偏位（柱≤5mm，墙≤3mm）：在规范允许范围内不进行处理。

2、钢筋偏位在（柱＞5mm≤25mm；墙＞3 mm≤15mm），范围内,且不超出保护层厚度时：按国标图集03G101-1 柱、墙钢筋在楼面变截面时钢筋弯曲做法，直接按照1：6 的比例在结构面调整钢筋，见图1。

3、钢筋偏位（柱＞25mm≤50mm；墙＞15mm≤30mm）向内偏：如果钢筋位移在25mm 到50mm 之间且向内偏，可直接在楼面上按1:6 比例调整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加筋的直径为14，加筋需要与打弯的钢筋绑扎搭接在一起。

见图2。

4、钢筋偏位（柱＞25mm；墙＞15mm）向外偏超过保护层：如果钢筋偏位（柱＞25mm；墙＞15mm），向外偏超过保护层厚度，结构截面不能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢筋的方法处理，见图3。

5、钢筋偏位（柱＞50mm；墙＞30mm）向内偏时：如果钢筋偏位柱＞50mm；墙＞30mm 以上向内偏，保留偏位原钢筋，另在设计位置用植筋的方法处理，见图4。

植筋锚固长度可与现浇砼钢筋锚固设计长度相同或按结构加固设计规范GB50367-2006，植筋技术部分计算植筋深度设计值ld（）；当植筋深度为按构造配置时最小锚固长度符合受压钢筋锚固；受拉钢筋锚固的规定。

规格同原钢筋。

所植钢筋需要与打弯的钢筋或焊接绑扎搭接在一起。

植筋所用锚固胶的锚固性能通过专门的试验确定，或获准使用的植筋锚固胶，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不宜随意增添掺料。

植筋时先把混凝土表面清理干净，用比所植钢筋直径略大的加长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋胶置入锚孔后，在固化完成前，应在固化期间禁止扰动。

植筋完毕应静置养护，养护的条件和时间应按产品使用说明书的规定执行；养护到期的应进行拉拔试验。

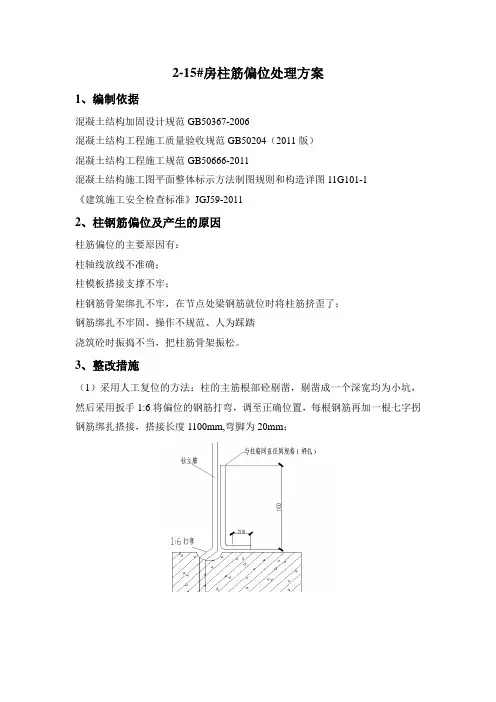

2-15#房柱筋偏位处理方案1、编制依据混凝土结构加固设计规范GB50367-2006混凝土结构工程施工质量验收规范GB50204（2011版）混凝土结构工程施工规范GB50666-2011混凝土结构施工图平面整体标示方法制图规则和构造详图11G101-1《建筑施工安全检查标准》JGJ59-20112、柱钢筋偏位及产生的原因柱筋偏位的主要原因有：柱轴线放线不准确；柱模板搭接支撑不牢；柱钢筋骨架绑扎不牢，在节点处梁钢筋就位时将柱筋挤歪了；钢筋绑扎不牢固、操作不规范、人为踩踏浇筑砼时振捣不当，把柱筋骨架振松。

3、整改措施（1）采用人工复位的方法：柱的主筋根部砼剔凿，剔凿成一个深宽均为小坑，然后采用扳手1:6将偏位的钢筋打弯，调至正确位置，每根钢筋再加一根七字拐钢筋绑扎搭接，搭接长度1100mm,弯脚为20mm；（2）采用植筋的方法：偏位较大时，在柱框内相同的延伸线上种植同规格的钢筋，处理步骤如下：1)构造要求：钻孔直径应大于所植钢筋直径4mm，钻孔深度不小于10d;2)钻孔后，应先用空压机或手动气筒彻底吹净孔内碎石和粉尘，保持孔道干燥；3)在孔中注入专用胶液，立即插筋，并按顺时针方向边转边插，直至达到深度，然后对植筋进行固定，直到硬化；4)与该植筋对应的偏位筋，切除时应预留适当的长度，沿根部表面剔除砼，将柱外部分钢筋打弯并埋入楼面里，余下的部分调整后与新植筋钢筋搭接。

4、预防措施（1）熟悉图纸，按图纸及施工工艺标准要求，向班组进行技术交底，严格按钢筋绑扎工艺标准进行施工；（2）做好操平放线工作，弹好水平标高线，柱墙外皮尺寸线，并进行复核；（3）根据弹好的外皮尺寸线，检查下层预留钢筋的位置、数量、长度，如不符合要求时，应进行处理。

绑扎前先整理调直下层伸出的钢筋；（4）柱主筋用两个箍筋分别在楼面标高处和楼面上500mm处固定，绑扎牢靠；（5）浇筑砼前详细检查柱筋的位置是否符合设计要求，固定措施是否牢靠。

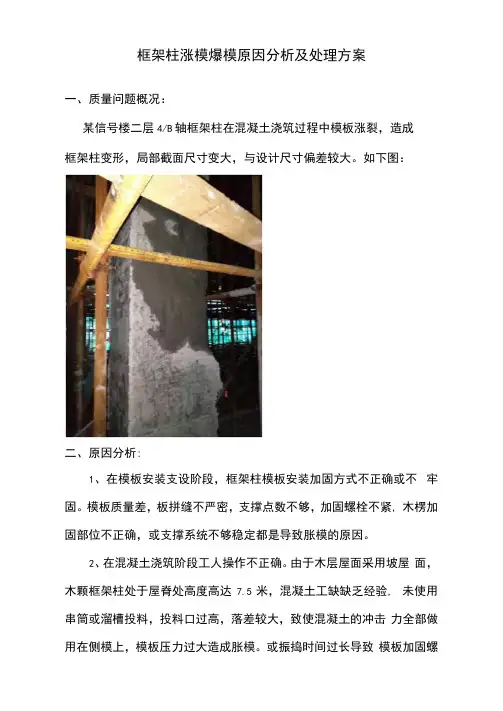

框架柱涨模爆模原因分析及处理方案一、质量问题概况：某信号楼二层4/B轴框架柱在混凝土浇筑过程中模板涨裂，造成框架柱变形，局部截面尺寸变大，与设计尺寸偏差较大。

如下图：二、原因分析:1、在模板安装支设阶段，框架柱模板安装加固方式不正确或不牢固。

模板质量差，板拼缝不严密，支撑点数不够，加固螺栓不紧, 木楞加固部位不正确，或支撑系统不够稳定都是导致胀模的原因。

2、在混凝土浇筑阶段工人操作不正确。

由于木层屋面采用坡屋面，木颗框架柱处于屋脊处高度高达7.5米，混凝土工缺缺乏经验, 未使用串筒或溜槽投料，投料口过高，落差较大，致使混凝土的冲击力全部做用在侧模上，模板压力过大造成胀模。

或振捣时间过长导致模板加固螺栓松懈和开裂。

3、人员及管理问题：施工人员操作不当，操作不认真，责任心不强，技术不过关。

管理方面管理不到位，制度措施不全，检查执行不足。

三、处理方法1、处理流程：技术交底一＞支搭施工脚手架及防护一＞变形部位剔凿一＞冲刷清理一＞刷结合层一＞抹灰一＞养护2、首先对工人进行安全及技术交底，让工人清楚施工工艺，对不合格部位进行整改并修补，施工过程中做到安全施工。

3、对涨模部位按设计尺寸弹墨线，对墨线外涨模部分混凝土进行人工剔除至墨线部位，做到小锤细凿避免破坏结构钢筋。

剔凿过程中禁止使用电锤等电动工具，剔除后表面平整，禁止裸露钢筋，不能有大于1mm的深沟，表面观感达到斩假石的效果。

凿完后无松动石子及混凝土颗粒。

3、剔凿完成后用钢丝刷刷掉浮灰及松动的石子，浇水湿润并冲洗干净，刷一层水泥胶浆结合层，用1:2水泥砂浆对剔凿面进行修补，表面压光。

待水泥砂浆初凝后包裹塑料薄膜养护，以保证修补质量。

四、预防及治理1、在模板支设阶段，加强模板安装质量，分析模板受力情况，重点部位加强防护。

对较高的框架柱中部以下加固柱箍做加密处理, 拉杆做到下密上疏，使受力集中部位强化。

2、混凝土浇筑阶段，对中间较高的柱子使用串筒或溜槽浇筑，降低混凝土自由下落高度，减少模板侧压力。

钢筋偏位的几种常见的处理办法一、现浇结构（柱、墙）钢筋偏位处理方案1、钢筋偏位（柱≤5mm，墙≤3mm）：在规范允许范围内不进行处理。

2、钢筋偏位在（柱＞5mm≤25mm；墙＞3 mm≤15mm），范围内,且不超出保护层厚度时。

按国标图集16G101-1 柱、墙钢筋在楼面变截面时钢筋弯曲做法，直接按照1：6 的比例在结构面调整钢筋，见图1。

3、钢筋偏位（柱＞25mm≤50mm；墙＞15mm≤30mm）向内偏：如果钢筋位移在25mm 到50mm 之间且向内偏，可直接在楼面上按1:6 比例调整钢筋，保证模板支设，同时采取钢筋根部绑扎和点焊钢筋的方法进行加固，加筋的直径为14，加筋需要与打弯的钢筋绑扎搭接在一起。

4、钢筋偏位（柱＞25mm；墙＞15mm）向外偏超过保护层：如果钢筋偏位（柱＞25mm；墙＞15mm），向外偏超过保护层厚度，结构截面不能局部加大处理时可将偏位钢筋打弯锚固，割除长出部分原钢筋，再另植相同钢筋的方法处理。

5、钢筋偏位（柱＞50mm；墙＞30mm）向内偏时：如果钢筋偏位柱＞50mm；墙＞30mm 以上向内偏，保留偏位原钢筋，另在设计位置用植筋的方法处理，见图4。

植筋锚固长度可与现浇砼钢筋锚固设计长度相同或按结构加固设计规范GB50367-2006，植筋技术部分计算植筋深度设计值ld（）；当植筋深度为按构造配置时最小锚固长度符合受压钢筋锚固；受拉钢筋锚固的规定。

规格同原钢筋。

所植钢筋需要与打弯的钢筋或焊接绑扎搭接在一起。

植筋所用锚固胶的锚固性能通过专门的试验确定，或获准使用的植筋锚固胶，除说明书规定可以掺入定量的掺和剂（填料）外，现场施工中不宜随意增添掺料。

植筋时先把混凝土表面清理干净，用比所植钢筋直径略大的加长钻头钻孔时在钻头上做好钻孔深度标志，然后用电吹风机的吹风管深入钻孔吹干净灰尘，植筋胶置入锚孔后，在固化完成前，应在固化期间禁止扰动。

植筋完毕应静置养护，养护的条件和时间应按产品使用说明书的规定执行；养护到期的应进行拉拔试验。

现浇框架柱主筋位移的处理1. 柱子主筋偏出柱截面外尺寸较小时，可凿开混凝土，按1:6斜度或更小一些斜度弯折，并在此范围内箍筋加密，最好将全部柱筋都适当斜弯以保证柱主筋间距均匀。

见图12. 如不具备斜弯条件，可按图2所示处理，将有错位的主筋全部切断，然后采用埋弧电渣压力焊或乙炔气压焊接。

对主筋有急剧弯折处应加焊钢板，钢板厚度应大于8mm ，焊缝长度L 必须满足抗拉或抗压要求。

3. 当柱子外伸主筋在截面内或外偏移较大时，可采取按正确位置进行钻孔锚固灌浆的方法重新锚进主筋，锚入长度应符合规范规定。

见图3.部分主筋位移斜弯处理图2主筋位移焊接处理4.可按图4方法加固处理。

5.当外伸主筋偏差较大时，采用上述方法均不行时，可征得设计同意，采取加大柱截面的方法加固补强。

上部新立主筋偏移过大主筋钻孔浆锚主筋（Lm≥20d)主筋位移焊接处理图3竖向钢筋错位的处理一、矩形柱竖向钢筋错位的处理1. 一般性错位处理竖向钢筋错位小于或等于40mm ，且不超过柱宽10%,属于一般性错位。

对于较小的一般性错位，采用图1所示的两种方法处理即可。

对于较大的一般性错位，宜于调整前，在竖向钢筋根部向下剔凿混凝土100mm-120mm ，从剔凿的坑底按1:6的斜率调正（图2）。

2. 严重错位处理柱竖向钢筋错位大于40mm 或超过柱宽10%以上，属严重错位。

对严重错位的竖向钢筋除按图1所示的方法调正以外，还应用植筋的方法补强（图3）。

为保证下部柱主筋和箍筋的质量，钻孔不宜过深，一般为400mm ～500mm 。

二、剪力墙竖向钢筋错位的处理剪力墙的厚度通常为180mm ～350mm,其竖向钢筋的错位一般不大，可根据错位的大小，用图1或图2所示方法进行处理。

柱竖向钢筋较小的柱竖向钢筋较大的图1一般性错位的调正1:6竖筋一般性错位的调正图2错位钢筋错位钢筋植筋图3柱竖向钢筋严重错位的调正。

基础框架柱子偏位处理方案
情况说明;
根据现场测量情况有部分柱框架柱在施工过程中发较大偏位现进行处理，以保证上部结构顺利施工。

施工方法：
1、将偏移的钢筋根部剔凿，剔凿深度为宽深为5Cm小坑，然后采用扳手1：6将偏位钢筋打弯，调至到正确位置每根钢柱再附加一根七安拐钢筋绑扎搭接、搭接长度为1100，弯脚为150.
2、如果偏位严重按上需方法处理还满足不了要求重新植筋柱的主筋、植筋后采用、值筋后采用拉拔试验检测值筋的强度，将偏位的钢筋按
规范要求锚入到承台。

3.2、绑扎到位后及比原承台砼强度提高一下等级浇柱子根部。

3.增加柱子砼断面
施工单位：
技术负责人：
日期.。

柱筋偏位处理方案一、发现问题地下室基础混凝土浇筑后，发现负二层部分柱预留钢筋有偏位现象，偏位尺寸主要在___mm以内，个别柱筋偏位较大，超出___mm。

规范允许偏差：轴线___mm，钢筋保护层___mm，共计___mm，即凡是偏差超出___mm的柱主筋均不符合规范要求，均需进行整改。

二、原因分析柱钢筋骨架固定不牢，混凝土浇筑时出现偏位未及时进行放线校核，现场质量监督不到位等。

三、整改措施针对现场存在的质量问题，提出处理措施如下：采用人工调整复位方法，把钢筋的底部先往偏位的反向掰弯，再按1：6的斜度调整到位，另加l型的同直径钢筋与偏位柱筋点焊或绑扎，作为加强筋。

弯折高度范围内的混凝土柱须保证弯折段钢筋的保护层厚度，故放线时应在柱预留钢筋根部向外放大___mm，放大头的高度要超出弯折平直段___mm，复位后的部分按原设计尺寸放线支模。

与柱筋同直径、同规格柱筋与柱筋点焊装修地面6：1-1柱筋偏位处理方案（2）柱筋偏位是混凝土构件设计与施工中常见的一个问题，特别是在高层建筑和特殊结构中更为突出。

柱筋偏位指柱子的纵向钢筋在节点处产生一定的偏移，导致柱子的纵向钢筋无法完全嵌入节点中，造成节点强度的下降。

柱筋偏位的存在会对建筑结构的安全性和承载力产生负面影响。

针对柱筋偏位问题，可以从以下几个方面进行处理和解决：1. 设计阶段处理方案：（1）合理的柱子布置：合理设计柱子的布置，避免柱子之间的相互影响，减小柱筋偏位的可能性。

（2）增加构造节点的刚度：在节点处增加适当的剪力墙、撑杆、加劲柱等构造，增加节点的刚度，减小柱筋偏位的发生。

（3）选用适当的节点连接形式：设计时应根据具体情况选择适当的节点连接形式，如悬臂节点、刚性节点等，以减小柱筋偏位的可能性。

（4）合理确定柱子的配筋量：根据结构设计要求和实际工况，合理确定柱子的配筋量，避免配筋过多或过少，导致柱筋偏位的发生。

2. 施工阶段处理方案：（1）制定详细的施工工艺方案：在施工前应制定详细的施工工艺方案，明确各个施工步骤和要求，确保施工过程中不会产生柱筋偏位。

混凝土框架柱涨模、偏位处理方案现场混凝土浇筑完成后，发现部分框架柱出现涨模、偏位等现象，现结合现场情况及混凝土质量通病防治措施，对该部分框架柱进行处理。

一、钢筋混凝土框架柱涨模（一）原因分析1、管理因素：（1）这段时间施工任务紧张，一味盲目的追求进度，对质量管理有所松懈。

（2）管理人员在过程质量检查时，走马观花、敷衍了事，缺乏责任心。

（3）对质量管理中的质量验收程序执行不彻底。

2、技术因素（1）模板支设时未按照或未完全按照既定施工方案进行施工。

（2）混凝土浇筑时分层厚度过大、过振。

（二）处理措施1、管理措施（1）在思想上加强所有施工参建人员的意识，是每个人时时刻刻都牢记施工质量控制是进度控制、成本控制的前提。

（2）加强管理人员在过程检查时的责任心，切实的履行自己岗位职责。

采取经济奖惩措施，功必奖过必罚。

（3）整顿并坚持报验程序，坚持自检、互检及交接检的三检制度。

三检完后按程序进行报验，严禁未经报验程序进入下道工序。

2、技术措施（1）技术人员重新对施工专项方案进行审核，结合工程中出现的质量问题改进施工方案和施工工艺，重新制定最适合本工程特点施工方案和施工工艺。

（2）组织施工人员学习施工方案及操作工艺，使每个管理人员及每一个操作工人熟练掌握每一个操作步骤和每一个操作细节，做到人人心中有数。

（三）施工措施1、施工准备（1）计划修补的柱子采用标记法进行标注清楚，并采用墨线把涨模部分弹出，核对是否正确，并有核对记录。

（2）对施工过程中使用的架子、锤子、铁锤、吊锤、墨斗准备好。

（3）对操作施工人员进行施工技术、安全的交底。

（4）要求待修补处的砼强度达到设计强度的90％后，才能进行修补工作。

2、施工工艺标注框架柱涨模部分→涨模部分弹线→剔凿涨模部分→清扫松散部分混凝土→浇水湿润→对局部进行水泥砂浆拉毛3、施工要点（1）先弹垂直线，将涨模一侧混凝土面用钢钎逐层剔凿，用毛刷刷干净，并用水冲洗，使其无松动石子及粉尘。

框架柱偏移解决处理方案目录一、编制依据 (2)二、问题 (4)三、解决方案 (5)(一)柱子A面 (5)(二)柱子B面 (10)四、质量标准 (11)五、安全、环保及职业健康措施 (11)一、编制依据XXX单位设计的XXX项目建筑及结构施工图；《建筑装饰装修工程质量验收规范》《混凝土结构加固设计规范》GB50367-2006《混凝土结构工程施工质量验收规范》GB50204—2002 西南03J201-1图集二、问题A1-2#左边附楼(S4-2)轴交(S4-K)轴KZ7在 3.90m~7.70m层及7.70m~11.30m层，因该框架柱模板安装施工过程中，由于施工吊线失误及砼浇筑前未对模板支撑进行逐一检查，造成该柱头分别在轴线左右偏离70mm，超出了《混凝土结构工程质量验收规范》。

详见下图所示：三、解决方案(一)柱子A面施工流程：凿毛→植筋→铺设钢丝网→模板安装→混凝土浇筑→抹灰。

1、将该柱子A面2层层高一半处至3层层高一半处（即标高5.50m~9.50m）偏移面的柱侧面采用人工使用錾子进行凿毛，凿毛应凿到看到粗骨料，把表面浮浆凿除，把松动的石子清理干净。

2、植筋①采用Φ8的三级钢进行植筋，在框架柱A面进行布孔，从柱边开始布孔，孔径为12mm，其孔间距为200mm*200mm，孔深不小于100mm，植筋部位详见下图：②植筋需要注意的问题：A、植筋的位置要正确；B、植筋的孔深及孔径要有保证；C、植筋孔内的粉尘要清理干净；D、植筋孔内要干燥；E、注胶时防止封入空气；F、注胶完毕后在胶的固化期内严禁扰动钢筋3、铺设钢丝网抹灰厚度大于等于35mm的应采取与基体粘结的加强措施，该处采用铺设钢丝网，且须满足下列要求：①钢丝网四周连接处必须进行固定；②不得出现钢丝网翘起现象；③钢丝网网格不宜大于20mm*20mm，直径不宜小于1mm。

4、模板安装①根据构件截面尺寸，材料15mm厚多层木层板进行现场定型加工。

②模板就位→模板加工→安装柱箍→全面检查校正。

柱钢筋偏位处理方案背景在建筑物的柱子中，钢筋扮演着重要的角色，因为它能够增强柱子的承重能力，保证整个建筑物的稳固性。

但是，在施工过程中，钢筋有时候会偏位，也就是说，它没有按照设计方案的要求布置。

这种现象很常见，但是如果不及时处理，就会对建筑物的安全和稳定性造成很大的影响。

因此，如何处理柱钢筋偏位问题就成了很重要的问题。

处理方案在柱钢筋偏位问题上，我们可以采取以下的处理方案：1. 纠正偏位当我们发现柱钢筋偏位的时候，第一步就是要及时地对其进行纠正。

主要有以下两种方法：•溶接法：在未固结的钢筋上安装扁钳，再对扁钳进行溶接，可以通过扳动实现钢筋的微调；•插入法：在偏位的位置插入矫正钢筋，通过插入和移动矫正钢筋，逐渐将主筋矫正到正确位置。

2. 增加粘结度通常情况下，柱子上的钢筋和混凝土采用的都是钢筋粘结，也就是通过钢筋和混凝土的摩擦力来保证钢筋不会偏移。

但是，当钢筋偏位时，这种摩擦力就会减弱，所以我们需要增加粘结度。

主要有以下四种方法：•增加钢筋数量：通过增加钢筋数量，使得钢筋之间的距离缩小，从而增加摩擦力；•增加段锚长度：通过增加段锚长度，使混凝土中的钢筋数量增加，从而增强钢筋和混凝土的粘结力；•坚固周围结构: 在柱周围浇筑混凝土，使其形成一个整体，从而增加柱子的稳定性；•增加粘结材料：在钢筋和混凝土之间添加粘结材料，从而增加它们之间的粘结力。

3. 增加柱子横向受力能力当柱子上的钢筋偏位时，它的横向受力能力就会下降，而这种受力能力是保证整个建筑物稳定的关键。

因此，我们需要增加柱子的横向受力能力，主要可以通过以下方法实现：•增加柱子的壁厚：通过增加柱子的壁厚，使其在承受横向受力时更加牢固；•添加横向钢筋：在柱子的横向位置添加钢筋，从而增加柱子的受力能力。

通过以上的介绍，我们可以看出，在柱钢筋偏位问题上，我们可以采取多种方法来解决。

但是，在处理柱钢筋偏位问题时，我们需要注意：首先要及时发现问题，并及时处理；其次，在处理时要仔细，一定要确保每一步操作都正确，以免造成更大的问题。

框架柱、剪力墙纵向钢筋偏位原因及处理方案一、引起柱子和高层剪力墙纵向受力钢筋偏位的主要原因1、柱（剪力墙）的轴线放线不准确、基础定位不牢固。

2、柱（剪力墙）模板搭设撑拉不牢，尤其是模板上口的刚度差，梁柱节点内钢筋较密，柱筋往往被梁筋挤歪而偏位。

3、柱（剪力墙）的钢筋保护块固定不到位。

4、柱（剪力墙）的钢筋插筋固定措施不到位，上部又缺少箍筋约束。

5、浇捣砼时柱（剪力墙）的钢筋受冲击及振捣不正确产生钢筋偏移。

二、钢筋位置偏移的控制措施1、墙、柱竖向钢筋在基础内就要精确定位、固定牢靠，可与基础钢筋焊接在一起。

2、楼层模板安装好后应将轴线引测到模板面上，在梁柱交接处应按照轴线引测点用两个箍筋与柱纵向钢筋点焊固定，同时绑扎上部钢筋，在楼面以上500mm处用柱箍筋点焊固定；柱子和剪力墙等竖向构件的模板要按规范安装，且满足一定的强度、刚度、和稳定性，增强钢筋骨架的整体性确保钢筋保护层厚度。

3、加强混凝土浇筑工人的施工技术交底工作，浇筑混凝土时泵口不得直接对着钢筋，振捣时不得长时间振捣钢筋。

三、对钢筋偏位可采取以下处理方法1、墙、柱竖向钢筋偏位20mm以内的，将钢筋轻微弯斜调整到规定的位置。

2、墙、柱竖向钢筋偏位在20mm及以上的，凿除根部砼保护层，按不大于1：6坡度进行斜弯调整，折弯范围箍筋另加密50%。

3、墙、柱竖向钢筋偏位超出50mm的，待混凝土强度达到设计强度70%以上时，可按照同侧墙柱竖筋根数构造重新值筋，在不影响使用功能的情况下，在偏移侧把剪力墙柱尺寸加宽10～30㎜。
