简单易行的高度表校准方法

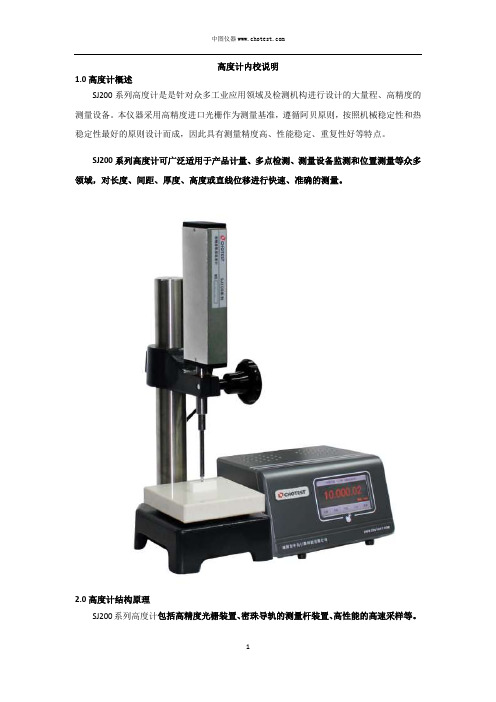

高度计内校说明1.0高度计概述SJ200系列高度计是是针对众多工业应用领域及检测机构进行设计的大量程、高精度的测量设备。

本仪器采用高精度进口光栅作为测量基准，遵循阿贝原则，按照机械稳定性和热稳定性最好的原则设计而成，因此具有测量精度高、性能稳定、重复性好等特点。

SJ200系列高度计可广泛适用于产品计量、多点检测、测量设备监测和位置测量等众多领域，对长度、间距、厚度、高度或直线位移进行快速、准确的测量。

2.0高度计结构原理SJ200系列高度计包括高精度光栅装置、密珠导轨的测量杆装置、高性能的高速采样等。

SJ200系列高度计采用高精度光栅，即玻璃基体的增量式光栅尺作为测量基准，所以支持大量程的测量。

测量基准对震动和冲击不敏感，并具有确定的稳定特性。

增量光栅尺的扫描方法为光电扫描，因此无机械接触也无磨损。

电子设备对输出信号进行细分至纳米级的极小测量步距，从而确保一个信号周期内微小位置误差。

3.0校准要求3.1环境要求：室温(20℃-25℃)，相对湿度：45%-75%RH条件下进行饺准。

3.2内部校准周期：半年/次5.3所需设备：校准量块，支架。

4.0校准程序4.1校准前准备工作4.1.1按照ESD防护要求做好静电放电防护准备，接触标准量块需带手套，检查室内环境是介达到3.1要求，待校设备外观、按键、显示屏完好。

4.1.2将高度计归零（如无法归零需记录差值）。

4.1.3分别将1mm．10mm．30mm的标准量块叠放在一起（确保支架底面平整无杂物）4.2校准步骤4.2.1把叠加在一起的量块放到高度计测杆下面，读取高度计读数（记为读数1）。

4.2.2分别将1mm、10mm、30mm量块抽出，抽出后分别记录高度计读数（记为读数2、3、4）。

4.2.3用“读数1”减去读数“2、3、4”所得值即为测量值，分别应为标准量块值( 1mm，10mm，30mm)4.2.4误差≤10um为合格。

4.3校准完毕后若合格则贴上校准合格证,若此校准不合格，则贴上设备禁用证，若经修理后仍无法校验合格，则按照相关流程进行报废。

编写组2019年10月23日《数字式气压高度表》校准规范编制说明1任务来源经全国气象专用计量器具计量技术委员会气象压力分技术委员会向国家市场监督管理总局申报，由中国气象局气象探测中心、广东省气象探测数据中心、山西省大气探测技术保障中心、西藏自治区大气探测技术与装备保障中心和黑龙江省气象数据中心共同制定数字式气压高度表校准规范。

国家市场监督管理总局于2018年7月通过审定并批准立项，以市监量函[2018] 540号文“2018年国家计量技术规范制修订计划项目表（27.1）”的通知下达制定任务，《数字式气压高度表》校准规范归口于全国气象专用计量器具计量技术委员会气象压力分技术委员会。

2 制定规范的必要性气压高度表广泛应用于测绘、建筑、旅游等各个领域，目前在用的JJG683-90《气压高度表》检定规程适用范围为机械式气压高度表，另外可供参考的 GB/T11468-1989《265无线电高度表》和GB/T11469-1989《无线电高度表通用技术条件》等标准也都是无线电高度表进行的规范，这些规范的适用范围和技术要求满足不了数字式气压高度表的技术要求。

考虑到国家对该类计量器具进行依法管理并有法可依，制定该校准规范，规范检测方法、加强法制管理，确保量值传递的准确可靠，以填补全国范围内的数字式气压高度表校准的空白。

为各级技术机构提供该类设备的特性评定和法制管理提供依据。

3 制定该规范的简要过程中国气象局气象探测中心作为本规程的主要起草单位，2018年召集参加起草单位（广东省气象探测数据中心、山西省大气探测技术保障中心、西藏自治区大气探测技术与装备保障中心和黑龙江省气象数据中心）起草人组成编写组。

编写组由丁红英、李建英、于贺军、李昕娣、郝智利、陈华、黄清治7名同志组成。

3.1调研情况：2018年12月，起草人对数字式气压高度表的生产、使用和溯源情况等做了调查。

3.2 生产情况：目前数字式气压高度表国内的制造厂主要在北京、上海、广州等地，生产企业多为电子仪器仪表类生产企业。

高度游标尺自校指导书1 目的为保证本公司使用的高度游标尺的测量准确度,实现量值统一与溯源,规范高度游标尺的校准程序,特制定本作业指导书。

2 适用范围本指导书适用于本公司的0~200mm，0~300mm与0~500mm和大件车间≥500mm的高度游标尺。

3 计量标准平台，标准量块，塞尺。

4 校准条件温度: 22±5℃;相对湿度: 10%RH～70%RH，高度游标尺应平衡温度3小时以上。

5 校准周期三个月6 校准过程及方法（参照国标JJG31-2002）6.1 准备校准前,先清洁量具,高度游标尺、标准量块应平衡温度1～2小时。

6.2 外观，各部分相互作用及各部分相对位置6.2.1 高度游标尺表面应镀层均匀,标尺标记应清晰,表蒙透明清洁。

不应有锈蚀,碰伤,毛刺,镀层脱落及明显划痕,无目力可见的断线或粗细不均等影响测量准确性和读数准确性的外观质量其他缺陷。

6.2.2 高度游标尺上的标识完整:制造商,MC及序列号等。

6.2.3尺框沿尺身移动应手感平稳，不得有阻滞或松动现象。

6.2.4紧固螺钉的作用应可靠。

微动装置的空程，新制造的应不超过1/4转，使用中和修理后的应不超过1/2转。

6.2.5游标尺标记表面棱边至主标尺标记表面的距离应不大于0.3mm。

6.2.6圆标尺的指针尖端应盖住短标记长度的3 0%-8 0 %0指针尖端与标尺标记表面之间的间隙应不大于下表的规定。

指针末端与标尺标记表面之间的间隙6.3 标尺标记宽度和宽度差6.3.1要求游标高度卡尺的主标尺和游标尺标记宽度和宽度差应不大于表4的规定。

圆标高度卡尺的主标尺标记和圆标尺标记宽度及指针尖端宽度应为0.1~0.2mm。

宽度差应不大于0.4mm。

用工具显微镜或读数显微镜检定。

主标尺、游标尺、圆标尺的标记至少各抽检3条。

标记宽度差以受检标记中最大与最小宽度之差确定。

6.4量爪测量面和底座工作面的表面粗糙度6.4.1要求应不大于下表的规定。

6.4.2用表面粗糙度比较样块进行比较检定。

气压高度计的测量误差分析及修正方法[权威资料] 气压高度计的测量误差分析及修正方法摘要:近年来，随着物联网技术的不断发展，对高空作业设备采用物联网技术进行安全监测受到了安全监管部门和设备制造企业的广泛关注。

采用气压高度计获取高度数据是一种常见的选择形式，但气压高度计在测量过程中受多种因素的影响使其存在一定的测量误差，导致高度数据测量不准确。

通过分析气压高度计测量过程中的气压与高度之间的转换原理及产生主要误差的原因，发现气压高度计测量误差主要来源于原理误差以及测量元件引起的误差，基于误差修正理论考虑误差来源并处理对应测量误差。

采用行之有效的修正方法来提高气压高度计的测量精度，为在气压高度计应用中降低高度数据测量误差提供一种可靠的解决方案。

关键词:气压高度计;误差分析;修正方法;测量误差O17;TP202+.2 A 2095-1302(2016)12-00-030 引言高处作业设备施工高度是指平台重心在空中距某一基准平面的垂直距离，标准中规定，超过两米以上的空中作业即为高处作业，因此远程实时监测设备的运行高度对众多高处作业设备意义重大。

根据所选测量基准面的不同，施工高度可分为标准气压高度、绝对高度以及相对高度三种。

标准气压高度以标准海平面为基准，绝对高度以实际海平面为基准，相对高度以高处作业平台施工时建筑物的地平面为基准[1，2]。

目前工程中常用气压高度计对高处作业设备的绝对高度进行测量，并通过两次测量来计算高处作业设备的相对作业高度。

气压高度计利用压力传感器采集平台所处高度的气压数据，经微处理器中的气压高度转换算法将气压数据转换为高度数据输出。

1 气压高度计原理性误差分析及修正1.1 气压高度转换原理设定地球表面的大气层相对地球没有水平和垂直方向的运动，即相对地球为静止大气时，在大气层任一高度取一微型空气柱，横截面积为ds，高度为dh。

假设该微型空气柱的上底面承受的大气压力为Ps，下底面承受的大气压力为Ps+dPs，空气柱的重量为G，上底面的大气温度为T，高度为h;下底面的大气温度为Tb，高度为hb，微型空气柱的受力示意图如图1所示。

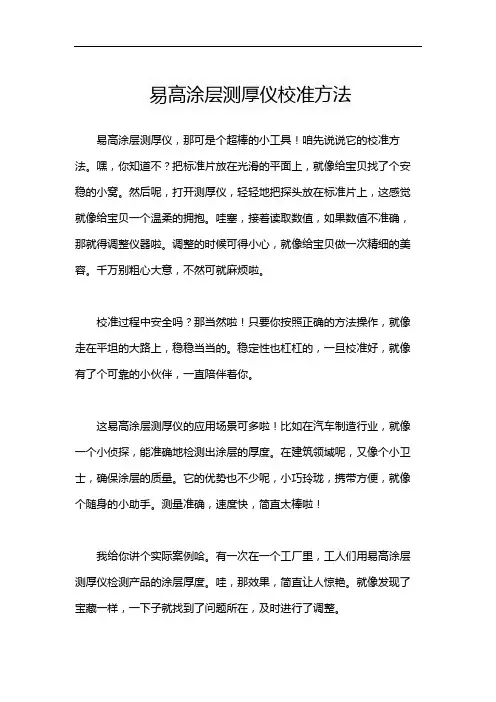

易高涂层测厚仪校准方法
易高涂层测厚仪，那可是个超棒的小工具！咱先说说它的校准方法。

嘿，你知道不？把标准片放在光滑的平面上，就像给宝贝找了个安稳的小窝。

然后呢，打开测厚仪，轻轻地把探头放在标准片上，这感觉就像给宝贝一个温柔的拥抱。

哇塞，接着读取数值，如果数值不准确，那就得调整仪器啦。

调整的时候可得小心，就像给宝贝做一次精细的美容。

千万别粗心大意，不然可就麻烦啦。

校准过程中安全吗？那当然啦！只要你按照正确的方法操作，就像走在平坦的大路上，稳稳当当的。

稳定性也杠杠的，一旦校准好，就像有了个可靠的小伙伴，一直陪伴着你。

这易高涂层测厚仪的应用场景可多啦！比如在汽车制造行业，就像一个小侦探，能准确地检测出涂层的厚度。

在建筑领域呢，又像个小卫士，确保涂层的质量。

它的优势也不少呢，小巧玲珑，携带方便，就像个随身的小助手。

测量准确，速度快，简直太棒啦！
我给你讲个实际案例哈。

有一次在一个工厂里，工人们用易高涂层测厚仪检测产品的涂层厚度。

哇，那效果，简直让人惊艳。

就像发现了宝藏一样，一下子就找到了问题所在，及时进行了调整。

易高涂层测厚仪就是这么厉害，校准方法简单易懂，安全稳定，应用场景广泛，优势明显。

它绝对是你的好帮手！。

工程测量监理中的标高改正和坐标转换方法工程测量监理是建筑工程中非常重要的环节，它涉及到建筑物的施工、质量控制和安全保障等方面。

在工程测量监理过程中，标高改正和坐标转换是必不可少的技术手段，用于准确测量和控制建筑物的高度和位置。

一、标高改正方法标高改正是指通过测量和计算，对测得的标高值进行修正，以消除测量误差，得到更为准确的标高数据。

通常使用的标高改正方法有水准差正和高程值改正。

1. 水准差正水准差正是通过测量或查表的方式，得到实际高程与测得高程之间的差值，并进行相应的修正。

在工程测量监理中，常用的水准差值包括大气压差、温度影响、波动修正和仪器常数改正等。

通过对这些差值的修正，可以得到更为准确的标高数据。

2. 高程值改正高程值改正是指根据实际情况，对测量得到的高程值进行修正。

常见的高程值改正方法有直接改正法和间接改正法。

直接改正法是指直接对测得的高程值进行修正，针对不同的影响因素进行相应的校正。

例如，在地表存在不均匀的重力场的情况下，需要通过对高程值进行重力改正来获得准确的标高数据。

间接改正法是通过测量其他物理量，如大气压力、大气温度、水温等来获得测量点的大气压差、温度影响和水温改正值。

再通过对这些改正值进行修正，从而得到修正后的高程值。

二、坐标转换方法坐标转换是指将不同坐标系下的坐标点相互转换的过程，以实现不同坐标系之间的数据对接和比较。

在工程测量监理中，常见的坐标转换方法包括空间坐标转换和投影坐标转换。

1. 空间坐标转换空间坐标转换是将三维空间中的点的坐标，在不同的坐标系之间相互转换。

常见的空间坐标转换方法有以下几种：平面坐标转换法、坐标轴旋转法、解析法等。

平面坐标转换法是指将二维平面坐标点在不同坐标系下进行相互转换的方法。

通过引入平面坐标转换参数，可以将不同坐标系下的平面坐标点进行精确的转换。

坐标轴旋转法是通过旋转坐标系的坐标轴，将一个坐标系下的坐标点转换到另一个坐标系中。

通过旋转角度和方向的确定，可以实现坐标点的精确转换。

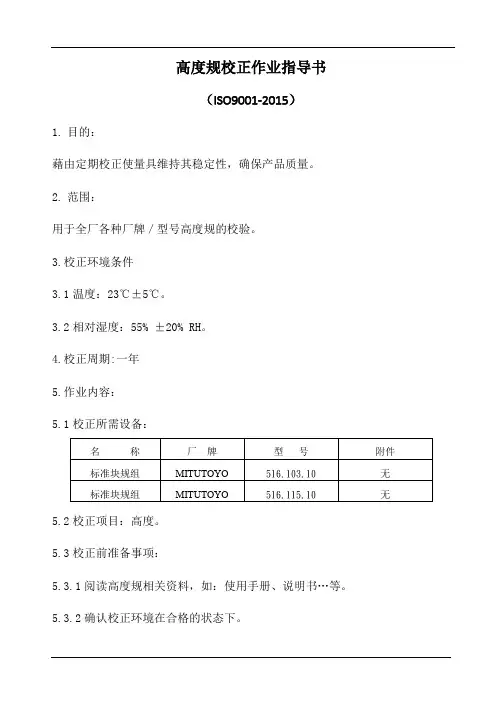

高度规校正作业指导书（ISO9001-2015）1.目的：藉由定期校正使量具维持其稳定性，确保产品质量。

2.范围：用于全厂各种厂牌／型号高度规的校验。

3.校正环境条件3.1温度：23℃±5℃。

3.2相对湿度：55% ±20% RH。

4.校正周期:一年5.作业内容：5.1校正所需设备：5.2校正项目：高度。

5.3校正前准备事项：5.3.1阅读高度规相关资料，如：使用手册、说明书…等。

5.3.2确认校正环境在合格的状态下。

5.3.3校正用设备及待校件必需先置于校正环境1hr以上。

5.4校正方法：5.4.1高度规测定面及平台擦拭清洁。

5.4.2高度规划线具往下调整至与平台贴平，按下归零键做归零调整。

5.4.3高度规划线具往上升，取出欲校验尺寸之标准块规置于平台上，再将高度规划线具往下调整至与块规贴平。

5.4.4每个尺寸量测3次并记录读值。

5.4.5校验大尺寸时若适当尺寸之块规，可取二或数片块规扭合为所需尺寸进行校验。

5.5校正后之处理：5.5.1将校正使用设备收归定位。

5.5.2判定该校验仪器是否合格：5.5.2.1合格：贴上校验合格卷标，通知使用单位领回。

5.5.3整理校正报告并将该仪器此次校正日期、有效日期及校验结果登录于【仪器量规设备校验/保养记录】。

5.6注意事项：5.6.1取块规时需戴上棉质手套或麂皮手套。

5.6.2避免块规掉落及量测面的磨损。

5.6.3块规扭合前应先将两测定面以柔软之棉纸或绒布等擦拭干净，扭合时由大尺寸至小尺寸依序密接，分开时则由小至大依序分开。

6.判定标准:±0.05mm。
