第六章 低速翼型的气动特性

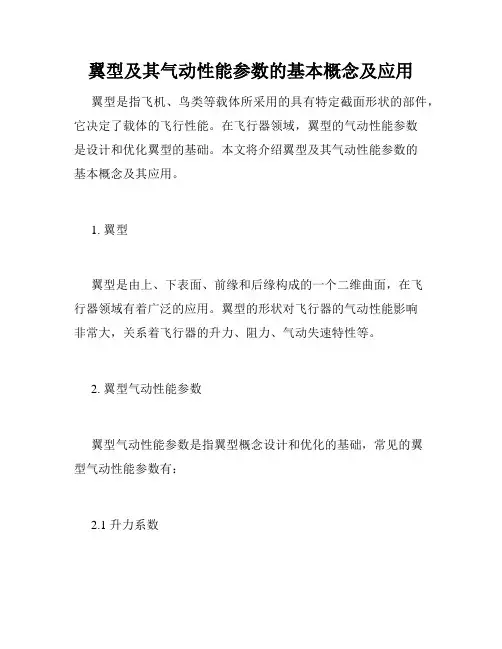

翼型及其气动性能参数的基本概念及应用翼型是指飞机、鸟类等载体所采用的具有特定截面形状的部件，它决定了载体的飞行性能。

在飞行器领域，翼型的气动性能参数是设计和优化翼型的基础。

本文将介绍翼型及其气动性能参数的基本概念及其应用。

1. 翼型翼型是由上、下表面、前缘和后缘构成的一个二维曲面，在飞行器领域有着广泛的应用。

翼型的形状对飞行器的气动性能影响非常大，关系着飞行器的升力、阻力、气动失速特性等。

2. 翼型气动性能参数翼型气动性能参数是指翼型概念设计和优化的基础，常见的翼型气动性能参数有：2.1 升力系数升力系数是指翼型受气动力作用产生的升力与翼展面积之比，记为Cl。

在翼型设计中，通常需要通过改变翼型的几何形状、攻角等因素来达到一定的升力系数。

升力系数可以用来评估翼型的升力性能，并与翼型的阻力系数相结合来评估翼型的性能。

2.2 阻力系数阻力系数是指翼型受气动力作用产生的阻力与翼展面积之比，记为Cd。

阻力系数是评估翼型阻力性能的重要参数，与翼型的升力系数一起可以用来评估翼型的综合气动性能。

2.3 气动中心位置气动中心位置是指翼型在气动力作用下产生的力和力矩中心，它是设计翼型和确定飞行器平衡特性的重要参数。

2.4 失速速度失速速度是指翼型在攻角增加到一定程度时失去升力的速度。

失速速度是评估翼型失速性能的关键参数之一。

3. 应用翼型的气动性能参数对于飞行器的设计、优化和性能评估都有着重要的应用价值。

例如，在飞机设计和优化中，可以通过改变翼型几何形状、攻角等因素来达到一定的升力、阻力和失速性能要求。

在飞行器的性能评估中，可以通过分析翼型的气动性能参数来评估飞行器的升力、阻力、气动稳定性等性能特征。

总之，翼型及其气动性能参数是飞行器设计和优化的基础，深入了解和掌握翼型的基本概念和气动性能参数，对于提高飞行器的性能、减小飞行器的阻力和增加飞行器的升力等都具有重要的意义。

飞机翼型设计及其气动特性分析飞机翼型是飞机气动外形的重要组成部分，其形状和参数对于飞机的性能、燃油经济性、舒适性和安全性等方面都有着重要的影响。

如何设计出优秀的飞机翼型，使其具有良好的气动特性，是飞机设计的重要课题之一。

翼型的选择在飞机设计的初步阶段，需要根据任务需求和技术条件，选择合适的翼型。

现代飞机翼型大致可分为四类：直翼、后掠翼、前缘后掠翼和双曲线翼。

直翼结构简单，制造成本低，但飞行性能一般；后掠翼具有良好的高速性能，但低速性能差；前缘后掠翼的优点是高速和低速性能均较好，但是制造难度较大；双曲线翼兼顾高速和低速性能，但制造复杂。

较新型的翼型是蝶形翼、斜三角翼、翼身一体等，总体来说，选择合适的翼型是需要考虑多方面因素的综合考虑。

翼型气动特性分析飞机翼型的气动特性包括升阻特性、稳定性和操纵性。

其中升阻特性是最重要的，它决定了飞行速度、起飞和着陆距离以及载荷能力等方面的性能。

升力系数是描述翼型升力的重要参数。

在翼型设计中，需要尽可能地提高翼型的最大升力系数，以提高飞机起飞和着陆性能。

同时，升力系数的变化规律对哪些因素敏感，比如攻角、马赫数、气压高度等因素需要深入研究，以更好的处理飞机的飞行特性。

阻力系数是衡量升阻性能的重要参数。

较小的阻力系数有利于提高飞机的速度和燃油经济性，降低噪声和污染等方面。

一般不同攻角情况下的阻力系数变化，另外还需要研究横滚阻力以及迎风面阻力等方面的性能变化情况。

气动稳定性是飞机翼型设计中的关键性问题，翼型的气动稳定性主要表现在其稳定裕度和稳定性边界上。

稳定裕度的大小反映了翼型受扰动时保持稳定的能力，而稳定性边界则是指翼型失去稳定性的临界状态。

操纵性是指飞机在飞行中对操纵输入的响应能力，包括响应速度、控制精度、横向和纵向操纵性等各方面内部和外部的因素。

在设计翼型时，需要确定操纵面的尺寸和位置等参数，以将操纵性最大化并保持良好的稳定性和控制。

总体来说，翼型设计时需要考虑多种因素的综合影响，从而得到最优的气动特性。

低速可变参数翼型气动特性分析摘要：为了研究低速翼型参数对气动特性的影响，以NACA3412翼型为参考翼型，改变NACA3412翼型的最大相对弯度、最大弯度位置和相对厚度，模拟改变后的翼型在攻角α范围为-4°～14º的升力系数、阻力系数、升阻比和俯仰力矩系数，分析翼型气动特性变化规律。

通过模拟结果得出升阻比最大的翼型，研究结果为低速翼型的设计提供了参考。

关键词：低速翼型；变参数；气动特性；翼型优化1.序言机翼的形状是由相对弯度、相对厚度、最大弯度位置等几何参数决定的，每个参数的变化都影响着飞行器的气动性能和飞行性能。

考虑到飞行器在飞行过程中可能会遇到许多未知且不可抗的因素导致气动性能突降，所以要结合翼型在多个飞行状态和气流条件下的气动性能，对翼型进行多点优化设计，使得优化后的翼型在低速情况下的气动性能有显著的提升。

参数变化对飞行器气动特性的影响已成为焦点。

国内外对弯度对翼型气动特性的研究有很多，李仁年等[1]利用CFD软件对S827、S902、S903翼型进行数值模拟计算，研究了翼型弯度对翼型的气动特性影响。

岑美等[2]基于FLUENT分析了弯度对翼型性能的影响。

孙振业等[3]选取NACA系列翼型为研究对象，采用经典的翼型分析软件XFOIL计算了翼型的升阻力系数。

杨瑞[4]等采用计算机流体动力学的方法模拟并对比了薄、钝尾缘翼型增大了最大升力系数和升力线斜率，降低了前缘粗糙度对升力特性的影响。

这些研究都对翼型的研究也有很大的推进作用。

为了研究几何参数对低速翼型气动特性的影响，本文选取了NACA四参数翼型为研究对象，NACA四参数翼型的可变参数为最大相对弯度、最大弯度位置和相对厚度。

以NACA3412翼型为参考翼型，先分析了该翼型的气动特性，然后分别改变其三项参数，得到NACA3414、NACA3410、NACA3312、NACA3512、NACA2412、NACA4412六个翼型。

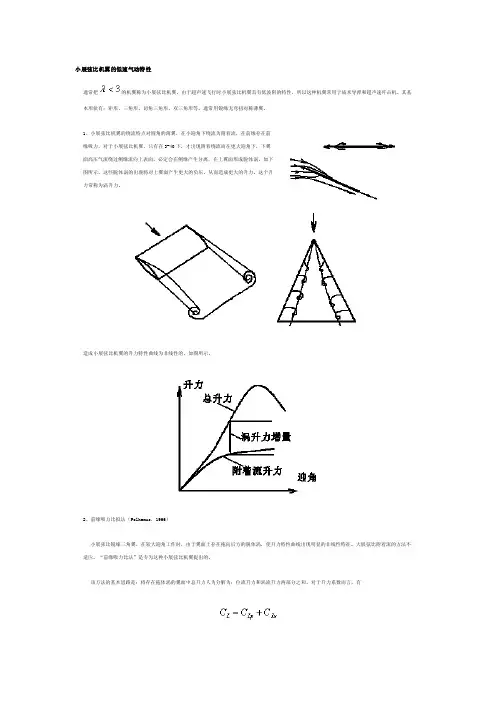

小展弦比机翼的低速气动特性通常把的机翼称为小展弦比机翼。

由于超声速飞行时小展弦比机翼具有低波阻的特性，所以这种机翼常用于战术导弹和超声速歼击机。

其基本形状有：矩形、三角形、切角三角形、双三角形等。

通常用锐缘无弯扭对称薄翼。

1、小展弦比机翼的绕流特点对圆角的薄翼，在小迎角下绕流为附着流，在前缘存在前缘吸力。

对于小展弦比机翼，只有在3-40下，才出现附着绕流而在更大迎角下，下翼面高压气流绕过侧缘流向上表面，必定会在侧缘产生分离，在上翼面形成脱体涡。

如下图所示。

这些脱体涡的出现将对上翼面产生更大的负压，从而造成更大的升力。

这个升力常称为涡升力。

造成小展弦比机翼的升力特性曲线为非线性的。

如图所示。

2、前缘吸力比拟法（Polhamus，1966）小展弦比锐缘三角翼，在较大迎角工作时，由于翼面上存在拖向后方的脱体涡，使升力特性曲线出现明显的非线性特征。

大展弦比附着流的方法不适应，“前缘吸力比法”是专为这种小展弦比机翼提出的。

该方法的基本思路是：将存在拖体涡的翼面中总升力人为分解为：位流升力和涡流升力两部分之和。

对于升力系数而言，有其中，CLp为势流升力系数，CLv为涡流升力系数。

小展弦比锐缘三角翼在较大迎角下的势流升力L与小迎角下线化小扰动势流升力是不同的。

前者气流绕过机翼时未发生分离，存在前缘吸力，其势流升力包括法向力和前缘吸力的贡献；后者气流绕过机翼时出现分离，前缘吸力丧失，但分离流在上表面再附，其势流升力仅有是法向力在垂直于来流方向的投影。

根据适当的理论推导，得到其中K为系数，对于小迎角的情况说明，K为势流升力线斜率。

对于脱体涡产生的涡升力，与涡的位置、形状、强度等有关，理论计算较为困难。

吸力比拟法假定：旋涡在翼面上产生的法向力与绕过圆前缘所产生的吸力大小相等，方向转900向上。

（相当于用前缘吸力比拟了涡升力）从物理上讲，这种比拟实际上是设想当气流在前缘分离并再附于机翼上表面时，为了保持绕分离涡的流动平衡所需要的力与势流中前缘保持附体绕流所产生的吸力相等。
