顶板离层仪观测记录

1月份顶板离层仪处理分析记录一、由于巷道顶板（或围岩）活动主要表现是离层、下沉、冒顶，而锚杆（索）支护巷道顶板活动具有隐蔽性，巷道的冒顶预兆不易察觉，甚至在冒顶时无机会躲避。

采用顶板离层仪能够及时掌握顶板的离层和下沉量，作业人员可以随时观察巷道顶板离层情况及稳定情况，一旦发现异常，能够及时采取措施，确保安全生产。

二、通过庄旺煤矿20101工作面运输、回风顺槽顶板离层仪观测，掌握了该煤层顶板、工作面支架支护强度、围岩破坏活动过程煤壁中应力变化大小和应力影响范围。

为现场管理提供完善、准确的资料，以直接指导生产实践，解决工程问题。

1、巷道掘进期间距迎头200m以内顶板离层仪测量读数每天不少于1次，距迎头200m以外的范围测量读数每周不少于1次。

2、巷道竣工交接后到采煤工作面生产前期间测量读数每周不少于1次。

采煤工作面生产至巷道报废期间测量读数次数按回采巷道支护质量与顶板动态监测数据处理要求执行。

3、每个顶板离层仪区队观测人员要认真收集、整理、保存顶板离层仪读数，并进行简要分析。

如发现异常：1、读数范围内累计下沉100mm；2、日下沉量超过40mm/日。

现场施工区队的跟班人员应及时采取应急措施，进行临时支护保证现场施工安全，然后报矿压组及有关领导，进行分析并制定有关措施上报矿有关领导，进行处理。

4、基层区队监测人员必须按规定观测顶板离层指示仪，读数并记录，有较大变化时及时向工区和调度室、矿压组汇报，记录不全罚款50元。

5、记录台账每周向技术科报送一次，不报罚款50元。

6、矿压组每月组织定期及不定期对掘进巷道锚网支护质量进行检测，定期为每旬检测，不定期为随时组织人员对巷道进行检测。

检测锚杆间排距、锚杆角度、托盘贴沿情况、锚固力，不合格每项罚工区区长100元每次。

通过对20101运输、回风顺槽的顶板离层仪1-10天观察记录初始量和下沉量不变，说明巷道围岩压力不大，顶板稳定。

1月份顶板离层仪处理分析记录一、由于巷道顶板（或围岩）活动主要表现是离层、下沉、冒顶，而锚杆（索）支护巷道顶板活动具有隐蔽性，巷道的冒顶预兆不易察觉，甚至在冒顶时无机会躲避。

顶板离层仪管理、安装、观察、使用的规定为了进一步掌握矿压动态，观察了解顶板变化情况，决定在井下各巷道、巷道交叉点安装顶板离层仪，以定期观察、掌握顶板情况，特制定“顶板离层仪管理、安装、观察、使用的规定”：一、顶板离层仪的安装
顶板离层仪由各施工队按照各巷道实际情况安装，巷道中“离层仪”间距不得大于50m，各巷道交叉点都必须安装顶板离层仪，具体安装标准如下：
1、顶板离层仪分长端和短端，长端刻度为0cm—18cm：0cm —6cm为安全区，6cm—12cm为警戒区，12cm—18cm为危险区，属浅层拉力线刻度；短端刻度为0cm—12cm：0cm—4cm为安全区，4cm—8cm为警戒区，8cm—12cm为危险区，属深层拉力线刻度。

2、顶板离层仪安装打眼，孔深4m, 拉力线深点安装不得小于4m,浅点安装不得小于 2.6m（必须把两根拉力线全部安装进去）。

3、安装时必须先把深层拉力线装好，再装浅层拉力线，全部装好后拉力线末端必须用螺丝固定。

4、顶板离层仪孔必须垂直顶板，以保证离层仪拉力线自然下垂。

二、顶板离层仪的管理
1、顶板离层仪必须挂牌专人管理，定期观察。

2、施工队组必须爱护顶板离层仪，时常保证离层仪的清洁卫生，保证离层仪的可靠性和准确性。

三、顶板离层仪的观察
1、顶板离层仪每周观察一次，每次必须认真读数，并认真填写记录牌板，发现异常情况及时向领导反映。

2、建立“顶板离层仪观察记录台帐”，把每次观察结果认真记录在“台帐”上。

3、定期分析顶板情况，顶板有变化时组织研究，针对特殊情况采取相应措施。

4、发现顶板离层仪有失效或损坏时，及时向领导汇报，并通知施工队组维修或者在附近重新打眼安装。

山西介休大佛寺煤业有限公司。

顶板离层仪使用说明书——zmjt01 顶板离层仪用于监测巷道顶板、巷帮的围岩层分离产生的位移，作为顶板安全管理技术的一项措施，为锚杆支护的设计及工程经验积累提供可靠数据依据。

为了准确反映顶板的变化情况，离层指示仪一般间隔20-30米安装一个。

1.将离层仪上的锚爪张拉分开，用锚索或安装杆将深部基点锚爪推入孔中，至8米左右，抽出锚索后，切记用手拉一下钢丝绳，确认锚爪已固定住。

同理把浅基点的锚爪安装在孔内3米左右固定好。

2.两个锚爪安装完以后，同时拉住深，浅测点的钢丝绳，把顶板离层仪上端的锚爪拉开后也送入钻孔内，固定在钻孔中；用活动螺丝将钢丝绳固定在离层指示仪两边的游阀上，截去多余的钢丝绳，记下初始读数。

顶板离层仪由孔内锚爪、测量钢丝、孔内盘和测读数装置四部分组成：（1）孔内锚爪采用弹簧抓爪式结构；（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；（3）测读数装置由两个带有刻度标志的塑料横管组成；（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水。

为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面30-50米内的离层仪要每班进行观测记录安装步骤：（1）用锚杆钻机Φ26mm钻头打7m—8m深的孔；（2）深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；（3）对准刻度：记下浅部、深部的初始读数，用绳卡卡死，并截去多余钢绳。

咨询四零零零八六零五三七顶板离层仪的使用规定（1）巷道每隔30m—50m安设一个顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；（2）钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；（3）浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；（4）安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象；（5）施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。

顶板离层观测制度1、巷道顶板离层量观测点设置对于巷道来说,顶板离层是最大的安全隐患。

如果巷道顶板在锚杆锚固端以外出现离层时,当在巷道跨度很大时,其组合梁厚度相对较小,所具有的抗折强度不能阻止组合梁的下沉,则可能发生冒顶事故。

如在巷道顶板上每隔一定距离安装1 个顶板离层测点,就会及时发现事故隐患,以便及早防范。

2、顶板离层仪的原理顶板离层指示仪是将顶板孔内多个固定装置随岩层的变化值,通过测量钢丝反映到设在顶板表面的测读装置上,通过顶板不同层位的位移差,判断出巷道顶板的稳定性和锚杆的支护效果。

3、顶板离层仪的结构顶板离层仪由孔内固定器、测量钢丝、孔口盘和测读装置4 部分组成。

孔内固定器采用弹簧抓爪式结构;测量钢丝由柔软弹性小的多股细钢丝连接内固定器与测读装置;测读装置由2 个带有刻度标志的半圆钢条组成;孔口盘由塑料圆盘和塑料管组成,圆盘作用是导泄孔内水,圆管是读测装置的基准点。

4、巷道顶板离层指示仪安装方法在试验段巷道距工作面30 m 为一测站,每隔100m巷道顶板中央,设一巷道顶板离层量监测点,每个测点安装1 套SMLCY- 3 型塑锚顶板离层指示仪。

5、观测周期(1) 顶板离层观测点。

测点安装1 周内,每隔48h 观测1 次,如顶板离层速度大,每隔24 h 观测1次。

测点安装1 周后或顶板下沉量不明显时,每周观测1 次。

(2)各测点如在受采动后巷道变形趋于稳定时,观测时间间隔可视具体情况适当增长。

6、观测成果处理(1) 顶板离层测点所测数据,测后及时整理,如有超临界值现象,应将观测结果及时上报给矿主管领导。

(2)观测记录由观测人员组妥善保管,观测工作结束后统一。

巷道顶板离层仪安装和观测管理办法2[1]矿压监测管理制度一、标准盾构全系列锚掘进工作面矿压观测管理标准1.1顶板离层仪1.1.1顶板离层仪的安装方法、步骤标准钻孔：使用b19（b22）中空六方杨开第式钻杆、?28mm或?30mm钻头用锚杆机在巷道中线处打横向钻孔，沿岩顶盾构时钻孔深度6m，沿煤顶盾构时钻孔深度打设8m。

深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后,用手拉一下钢绳，确认锚固器已固定住。

深部基点安装必须与该巷道打设锚索的长度一致。

浅部基点：用加装杆拉入浅部基点锚固器至2.3m处为，取出加装杆后，用手拉一下钢绳，证实锚固器已紧固居住。

孔口套管：安装孔口套管。

对准刻度：将a刻度（浅部基点刻度）堕与孔口套管下边缘对齐，将其绳卡卡死去并切掉多余钢绳；将b刻度（深部基点刻度）堕与a刻度堕下边缘对齐，将其绳卡卡死去并切掉多余钢绳。

初读数：记录初读数。

1.1.2顶板离层仪的加装边线、加装标准、观测频度、数据处理标准安装位置：使用锚网掘进的巷道、硐室和须要观测顶板离层的巷道必须按建议加装顶板离层仪。

顶板离层仪必须安设在巷道跨度最大处的顶板中央较完整的区域。

（1）沿顶盾构的煤巷,地质条件并无变化时，顶板离层仪间距50米。

（2）沿底板盾构的煤巷,地质条件并无变化时，顶板离层仪间距30米。

（3）交岔点巷道：1）平交：巷道中线交叉点和距各支巷更替口5米顶板处均加装巷道顶板离层仪，共4个。

2）立交：上部巷道在巷道交叉点和距巷道交叉口5米顶板处均安装顶板离层仪，下部巷道距交叉口前后10米范围内套棚支护。

（4）通过地质构造带的巷道：通过断层时，在断层的上下盘距离断面前后10米处各加装一个顶板离层仪；通过失陷柱时，失陷柱与正常区域的更替面及其前后10米各加装一个顶板离层仪。

队组进行顶板离层监测，并用记录牌板显示，直接读取锚固区内、外顶板的离层仪值。

加装标准建议：（1）顶板离层仪安装孔必须竖直打设。

支护质量和顶板动态监测为掌握矿压的大体规律，综合分析矿山顶板控制问题，成立健全顶板动态监测、分析处置责任制，做好顶板管理工作，特制定本如下：1.结合我矿实际情况，配备矿压观测领导小组：组长：地测科长成员：地测科全部人员和生产单位验收员2.地测科组织按期对井下所有巷道及掘进工作面进行矿压观测，与原始掘进数据对比分析，需要增强支护时或维修巷道时，通知包片责任单位处置。

3.测压组成员应别离对各巷道及掘进工作面的工字钢变形情况、坠包情况进行记录并下发隐患整改通知单。

4.监测人员应配备必要的工具及仪表，并负责对仪表及监测工具的保护保养，保证仪器、仪表的灵敏靠得住。

5.监测人员应及时整理分析监测资料，掌握监测进度，并将监测分析结果及时向技术部门汇报，为安全生产服务。

6.按照不同监测目的，对所测数据进行细致整理并进行数据统计分析，提出所测工作面矿压规律的熟悉，并以此分析控制顶板或改良支架等办法。

7.矿压观测点必需按50m间距控制。

特殊条件(断层及围岩破碎带、顶板淋水、应力集中区、交岔点及硐室等)下的巷道必需对此处紧密观察，每5m设观察点一个。

1.地测科负责矿压观测并详细记录，报技术科进行分析，并制定专项技术办法由包片负责单位进行处置。

2.地测科观测矿压时记录数据及工作面情况必需真实，在观测工作面顶板情况时，生产单位必需全力配合。

3.技术科制定专项技术办法必需与工作面情况相结合，安全技术办法必需通过总工程师审批签字并在生产单位贯彻后方才生效。

4.生产单位按照专项技术办法作业期间，地测科和技术科必需安排专人现场观测，结合工作面实际情况，需要补充办法及时补充。

第一章完善矿压观测组织机构，明确责任。

成立矿压观测组，矿压观测组设在技术科。

在总领导、总、技术科科长、分管副科长领导下，组织完成有关矿压观测与支护质量监测的各项工作任务，把矿压观测列为现场顶板控制工作的重点。

充实观测人员，按照顶板监测需要，最少配备5名专职观测人员(由综采队安排)，由矿压组统一，做到有有组织的开展矿压观测和支护质量监测工作。

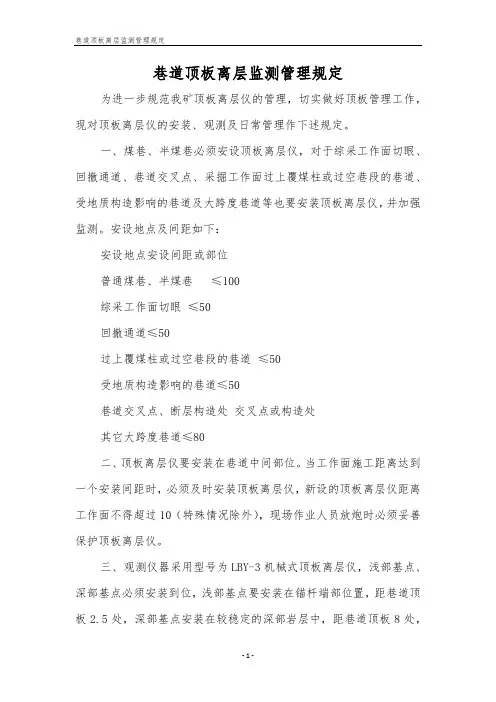

巷道顶板离层监测管理规定为进一步规范我矿顶板离层仪的管理，切实做好顶板管理工作，现对顶板离层仪的安装、观测及日常管理作下述规定。

一、煤巷、半煤巷必须安设顶板离层仪，对于综采工作面切眼、回撤通道、巷道交叉点、采掘工作面过上覆煤柱或过空巷段的巷道、受地质构造影响的巷道及大跨度巷道等也要安装顶板离层仪，并加强监测。

安设地点及间距如下：安设地点安设间距或部位普通煤巷、半煤巷≤100综采工作面切眼≤50回撤通道≤50过上覆煤柱或过空巷段的巷道≤50受地质构造影响的巷道≤50巷道交叉点、断层构造处交叉点或构造处其它大跨度巷道≤80二、顶板离层仪要安装在巷道中间部位。

当工作面施工距离达到一个安装间距时，必须及时安装顶板离层仪，新设的顶板离层仪距离工作面不得超过10（特殊情况除外），现场作业人员放炮时必须妥善保护顶板离层仪。

三、观测仪器采用型号为LBY-3机械式顶板离层仪，浅部基点、深部基点必须安装到位，浅部基点要安装在锚杆端部位置，距巷道顶板2.5处，深部基点安装在较稳定的深部岩层中，距巷道顶板8处，初始读数预设值必须记录准确。

四、顶板离层仪的观测（一）各区队技术员负责顶板离层仪的日常监测记录和管理工作。

（二）顶板离层仪观测频度为7天一次，离层量较大或离层速度加快时，要适当缩短监测周期。

（三）在受掘进及回采工作面采动影响范围以内或离层量、离层速度有明显加大加快趋势时，要适当缩短监测周期。

（四）观测数据要精确记录，并及时填写在观测记录牌板上。

上井后及时把观测数据进行整理录入台账。

确保离层仪、记录牌板、地面资料三者相符。

（五）当深部基点位移超过50时，区队技术员应当及时向生产技术科汇报，并及时采取措施加强支护；当深部基点位移超过80时，应当及时向矿总工程师汇报，分析原因，制定措施。

当深部基点位移超过150时，必须停头撤人，制定专项措施进行处理。

五、观测数据的分析整理。

（一）各区队技术员负责将当月的观测数据在次月3日前上报到生产技术科，生产技术科负责整理分析当月的观测数据，绘制离层曲线图，并在次月10日前完成每月2次观测总结。

顶板离层仪观测制度1、观测方法：观测者左手握住顶板离层仪的粗管，右手握住细管，同时轻轻往下拉，力度要掌握轻、稳、匀。

在感觉微有阻力的情况下立刻停住，读出粗管和细管的读数，然后将两管轻轻放回原位。

2、拿读出的读数与上一次相对比，如果数值相差不大（小于5mm），则说明顶板离层位移值不大；否则，立即将异常情况报矿调度中心，生产科根据其变化情况采取相应的补救措施。

3、顶板离层仪每30米安装1个，安装在拱顶位置处。

安装好后，将初始记录值用牌板悬挂于顶板离层仪旁边，并在附近设立观测记录台帐，以便观测者作出相应比较。

4、观测周期：安装后第一周期间1次/天；安装后第二周期间2次/周；安装后第三、四周期间1次/周；安装后第二、三月期间1次/半月；安装三月后如果顶板离层位移值不超过40mm，可免于观测。

工程质量验收制度工程质量是煤矿安全生产建设的百年大计，是保证安全生产的基础，为推进我矿工程质量标准化管理的进程，促进安全生产各项工作的协调、稳定、持续发展，特制定工程质量检查验收制度。

一、成立工程质量检查验收领导组组长：矿长副组长：安全矿长生产矿长总工程师机电矿长通风助理防治水助理成员：安全科长技术科长通风科长机电科长地测科长调度室主任基建科质量标准化办公室主任及涉及参与验收的有关工程负责人和技术人员。

二、领导组职责：按照相关标准及要求，负责对井上、下重大工程质量的检查、排查、落实和质量认定工作，对查出的问题要及时落实到责任单位及责任人予以限期处理，对于不负责任，不及时处理的要追究其责任，并行使工程决算否决权和停工权。

三、工程质量检查验收标准：1、井下工程检查验收标准：依据《井巷工程质量标准》及编制的《作业规程》相关标准，图纸资料、施工程序进行，属单项承包合同相关事项及相应的《作业规程》相关性标准进行。

2、井上工程检查验收标准：井上工程检查验收标准依据承包方与被承包签订的施工合同中相关工程质量标准进行。

四、各类施工工程检查验收的组织：1.井下工程质量的验收组织由技术科牵头、生产副矿长带头、安全科长、调度室、地测科、质量标准化办公室、通风科被验收单位负责人参加。

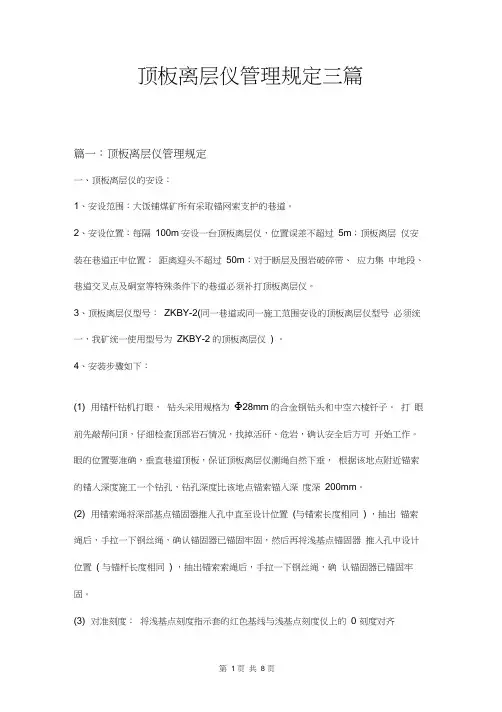

顶板离层仪管理规定三篇篇一：顶板离层仪管理规定一、顶板离层仪的安设：1、安设范围：大饭铺煤矿所有采取锚网索支护的巷道。

2、安设位置：每隔100m安设一台顶板离层仪，位置误差不超过5m；顶板离层仪安装在巷道正中位置；距离迎头不超过50m；对于断层及围岩破碎带、应力集中地段、巷道交叉点及硐室等特殊条件下的巷道必须补打顶板离层仪。

3、顶板离层仪型号：ZKBY-2(同一巷道或同一施工范围安设的顶板离层仪型号必须统一，我矿统一使用型号为ZKBY-2的顶板离层仪) 。

4、安装步骤如下：(1) 用锚杆钻机打眼，钻头采用规格为Φ28mm的合金钢钻头和中空六棱钎子。

打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。

眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深200mm。

(2) 用锚索绳将深部基点锚固器推入孔中直至设计位置(与锚索长度相同) ，抽出锚索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置( 与锚杆长度相同) ，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。

(3) 对准刻度：将浅基点刻度指示套的红色基线与浅基点刻度仪上的0 刻度对齐允许误差不超过5mm），将绳卡死，并截去多余钢丝绳，然后将深基点刻度指示套的红色基线与深基点刻度仪上的0 刻度对齐（允许误差不超过5mm），将钢丝绳卡死，并截去多余钢丝绳。

（4）安装完毕后记下深浅基点刻度的初始值，并由技术人员备案建档。

（5）顶板离层仪必须由施工单位技术人员现场指导安装，矿生产技术科安排人员现场监督。

（6）顶板离层仪牌板内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。

（7）顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。

（8）顶板离层仪牌板悬挂在巷道人行道侧，牌板上部距底板高度1500mm。

顶板离层仪安装及使用规定一、顶板离层仪的原理顶板离层仪是将顶板岩层钻孔内的固定装置随着岩层变化时，拉动装入孔内的钢丝绳，再通过孔内钢丝绳牵动设在顶板下面的刻度数装置上，来掌握顶板的位移差，判断出巷道顶板的稳定性和锚杆的支护效果。

二、顶板离层仪结构顶板离层仪由孔内固定器、测量钢丝、孔内盘和刻度数装置四部分组成：1、孔内固定器采用弹簧抓爪式结构；2、测量钢丝由柔软弹性小的多股细钢丝连接内固定器与测度数装置；3、测度数装置由两个带有刻度标志的半圆钢条组成；4、孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。

三、顶板离层仪的安装为了准确反映顶板变化情况，离层仪要随着掘进延伸及时按规定安装。

在安装后，工作面50米内的离层仪要每10天进行观测记录。

安装步骤：1、用锚杆钻机φ27-28mm钻头，打3m—8m深的孔；2、深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基点应固定在顶板以上6m—8m处；3、浅部基点：用安装杆推入浅部基点锚固器至2.5m处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；4、对准刻度：将粗读数筒和孔口套管下边缘对齐将其绳卡卡死后，截取多余钢绳：将细读数筒与粗读数筒下边缘对齐，将其绳卡卡死后，截去多余钢绳。

为了方便统一，细筒和粗筒的基读数值都设置在安全距离（20mm、30mm、40mm）处。

5、记录指示仪编号、安装日期及位置，初始读数。

四、顶板离层仪的使用规定1、巷道每隔100m安设一个顶板离层指示仪；离层仪安装位置距掘进工作面迎头不得超过50m，否则无法捕捉顶板离层的全过程；2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；4、安装后，两个刻度活环均应处于自由悬垂状态，不得任何卡阻现象；5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。

顶板离层仪监测工操作规程
一、一般准备执行《通用标准》有关要求。

二、顶板离层仪安装时，先安设深基点锚头，将测绳由空心安装杆内穿过，用安装杆把锚头送入设计位置，送入时，用手拉紧测绳，然后将另一测绳穿过安装杆，用手拉紧测绳，将浅部锚头送至设计位置，将两根测绳穿过外测筒，注意将标尺少许（5mm左右）露在顶板外，注意将内测筒标尺0点与外测筒下端对齐，最后安装套筒，注意应使外测筒标尺0点对准套筒底部，安装完成。

三、观察：严格按照仪器（表）的操作说明及注意事项进行观测，认真读取数据，确保观测数据的准确性。

四、记录：记录数据要齐全、真实、有效。

五、收工：观测完毕后，要把随身携带的仪器（表）擦干净。

六、资料整理
1、资料分类：按每个工作面、每条巷道所测取的原始数据分类整理。

2、数据整理：对井下锚杆巷道收集的监测数据，经分析后，存档。

七、根据综合分析，做矿压预测预报。

八、下班，执行《通用标准》有关要求。

顶板离层仪管理规定技术中心--------年顶板离层仪管理规定一、顶板离层仪的安设：1、安设范围：采取锚网索支护的煤巷、半煤岩巷道。

2、安设位置：⑴7煤层巷道：每隔80m安设一台顶板离层仪。

⑵9煤层巷道：每隔100m安设一台顶板离层仪。

⑶要求：位置误差不超过2m；顶板离层仪安装在巷道正中位置；对于断层及围岩破碎带、应力集中地段、巷道交叉点及硐室等特殊条件下的巷道必须补打顶板离层仪。

3、顶板离层仪型号：LC-2(同一巷道或同一施工范围安设的顶板离层仪型号必须统一)。

4、安装步骤如下：(1)用锚杆钻机打眼，钻头采用规格为Φ28mm的合金钢钻头和中空六棱钎子。

打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。

眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深200mm。

(2)用锚索绳将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。

(3)对准刻度：将浅基点刻度指示套的红色基线与浅基点刻度仪上的0刻度对齐（允许误差不超过5mm），将绳卡死，并截去多余钢丝绳，然后将深基点刻度指示套的红色基线与深基点刻度仪上的0刻度对齐（允许误差不超过5mm），将钢丝绳卡死，并截去多余钢丝绳。

(4)安装完毕后记下深浅基点刻度的初始值，并由技术人员备案建档。

(5)顶板离层仪必须由施工单位技术人员现场指导安装，矿生产技术科安排人员现场监督。

(6)顶板离层仪牌板内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。

（7）顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。

（8）顶板离层仪牌板悬挂在巷道人行道侧，牌板上部距底板高度1500mm。

中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿掘进工作面顶板离层仪观测记录
（综掘一队）
掘进顶板离层仪观测管理制度
1、领导小组
组长：赵磊磊
成员：李晓羽谢春强韩铁牛胡明龙
2、顶板离层仪观测工作由施工单位班组长具体负责，由技术员负责监督检查。

3、在开门口安装一组顶板离层仪，以后每50m安装一组，顶板离层仪安装在巷中位置，顶板离层仪严格挂牌管理。

4、顶板离层仪迎头50m范围每天观测一次，距迎头超过50m以外范围每周观测一次，观测数据记录、归档。

5、顶板离层仪安装打眼，孔深6m,拉力线深点安装不得小于6m,浅点安装不得小于2m（必须把两根拉力线全部安装进去）。

6、安装时必须先把深层拉力线装好，再装浅层拉力线。

7、顶板离层仪孔必须垂直顶板，以保证离层仪拉力线自然下垂。

8、顶板离层仪必须挂牌专人管理，定期观察。

9、严禁损坏顶板离层仪，时常保证离层仪的清洁卫生，保证离层仪的可靠性和准确性。

10、定期分析顶板情况，顶板有变化时组织研究，针对特殊情况采取相应措施。

11、发现顶板离层仪有失效或损坏时，及时向领导汇报，并通及时维修或者在附近重新打眼安装。

12、每次观测要及时、准确、真实。

13、观测记录要求字迹清晰，严禁出现填写假记录或漏填现象。

14、对观测结果及记录要进行分析，找出规律，使之更有效的指导生产。

如出现顶板移近量较大现象，要及时向项目部有关领导及顶板离层仪管理领导小组汇报。

顶板离层指示仪观测记录。
