顶板离层仪安设标准

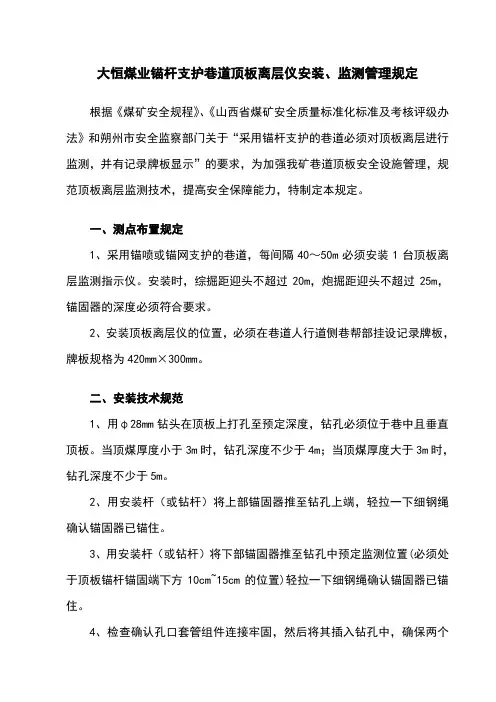

大恒煤业锚杆支护巷道顶板离层仪安装、监测管理规定根据《煤矿安全规程》、《山西省煤矿安全质量标准化标准及考核评级办法》和朔州市安全监察部门关于“采用锚杆支护的巷道必须对顶板离层进行监测，并有记录牌板显示”的要求，为加强我矿巷道顶板安全设施管理，规范顶板离层监测技术，提高安全保障能力，特制定本规定。

一、测点布置规定1、采用锚喷或锚网支护的巷道，每间隔40～50m必须安装1台顶板离层监测指示仪。

安装时，综掘距迎头不超过20m，炮掘距迎头不超过25m，锚固器的深度必须符合要求。

2、安装顶板离层仪的位置，必须在巷道人行道侧巷帮部挂设记录牌板，牌板规格为420mm×300mm。

二、安装技术规范1、用φ28mm钻头在顶板上打孔至预定深度，钻孔必须位于巷中且垂直顶板。

当顶煤厚度小于3m时，钻孔深度不少于4m；当顶煤厚度大于3m时，钻孔深度不少于5m。

2、用安装杆（或钻杆）将上部锚固器推至钻孔上端，轻拉一下细钢绳确认锚固器已锚住。

3、用安装杆（或钻杆）将下部锚固器推至钻孔中预定监测位置(必须处于顶板锚杆锚固端下方10cm~15cm的位置)轻拉一下细钢绳确认锚固器已锚住。

4、检查确认孔口套管组件连接牢固，然后将其插入钻孔中，确保两个刻度指示环（杆）移动不受任何卡阻并确认孔口套管组件已牢固在钻中。

在将孔口套管组件推入钻孔中的同时，需将细钢丝绳从刻度杆端部向外拉。

5、将下部锚固器刻度指示环（杆）的绿色边缘与一定刻度对齐，测绳张紧然后将卡箍将与其相连的细钢丝绳卡住。

确认指示环（杆）移动不受卡阻，截去多余的细钢丝绳。

6、将上部锚固器刻度指示环（杆）的绿色边缘与一定刻度对齐，然后用卡箍将与其相连的细钢丝绳卡住。

确认指示环（杆）移动不受卡阻，截去多余的细钢丝绳。

7、记录测站位置顶煤的厚度、支护形式、测站的位置、测站的编号、锚固器的深度、安装日期、初始读数等。

8、喷浆时必须加以保护，以免刻度不清，影响监测读数。

三、日常监测管理规定1、安装后，立即观测记录一次。

顶板离层仪安装技术及观察标准1、依据巷道围岩条件每30～50m应安设一个顶板离层指示仪。

当巷道尺寸、掘进工艺或围岩地质条件发生时, 应依据具体条件调整顶板离层指示仪间距; 巷道交叉点必需安设顶板离层仪(横川依据顶板情况在方法中要求), 顶板离层仪数目按以下实施:2、双基点顶板离层仪指示仪浅基点应固定在3m位置, 深基点通常应固定在锚索端部上方稳定岩层内300-500mm(若无稳定岩层, 深基点在顶板中深度应大于巷道跨度1.5倍)。

顶板离层仪内、外筒初始读数应控制在10mm, 并由验收员负责验收和填写“顶板离层仪原始安装读数统计表”, 报生产技术部立案。

3、巷道每安设一个顶板离层仪, 必需进行统一挂牌管理, 并按要求进行编号和填写, 施工队组技术员要绘制“定置图”, 标明顶板离层仪分布情况。

4、距掘进工作面迎头50m内, 每班观察1次, 观察数据填写到观察牌板并在班检表上做好统计; 其它范围每七天观察1次, 将观察数据填写到观察牌板上, 并在周检表上做好统计。

班检和周检统计表于每七天一送交生产技术部。

如遇顶板离层值超出设计顶板离层临界值时, 应立刻采取补强加固方法。

施工队组要立刻向生产技术部反馈信息, 生产技术部技术人员要立刻深入现场了解情况, 并将结果向部室领导汇报。

5、离层仪以红、黄、蓝三种颜色表示顶板离层松动严重程度:蓝色表示顶板离层小, 顶板较稳定; 黄色表示顶板不稳定, 离层已达成警戒线; 红色则表示顶板离层较大, 已进入危险状态。

6、顶板离层仪由队组指派专员进行安装, 顶板离层仪积水盘要紧贴岩面, 不能进行有效测读顶板离层指示仪应立刻更换, 假如不能安装在同一钻孔中, 应靠近原位置钻一新孔进行安设, 原指示仪更换后, 要统计其读值, 并标明已被更换。

新指示仪基点安设层位与高度应与原测点一致。

7、顶板离层仪内、外侧筒标识刻度颜色及积水盘有损坏或不清楚立刻进行更换, 顶板离层仪内、外侧筒如有粉尘、煤泥及造成不能正常观察读取数据必需清洗或者擦拭洁净, 确保顶板离层仪内、外侧筒数据正确性和真实性。

顶板离层仪打设规定及观测要求离层指示仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度，蓝色表示顶部松动离层值较小，处于较稳定的状态；黄色表示离层松动已达到警界值；红色则表示顶板离层松动值较大，已进入危险的状态。

顶板离层仪安装区域：采用锚网支护的巷道、硐室和需要观测顶板离层的巷道必须按要求安装顶板离层仪。

顶板离层仪必须安设在巷道跨度最大处的顶板几何中央较完整的区域。

（1）沿顶掘进的煤巷及坡顶掘进的半煤岩巷,地质条件无变化时，顶板离层仪间距50米。

（2）沿底板掘进的煤巷,地质条件无变化时，顶板离层仪间距30米。

（3）交岔点巷道平交：巷道中线交叉点和及各支巷距巷道中线交叉点中心处均安装顶板离层仪。

（4）交岔点巷道立交：上部巷道在巷道交叉点和距巷道交叉点前后5米顶板处均安装顶板离层仪，下部巷道距交叉口前后3米范围内套棚支护。

（5）工作面在施工大断面、淋水区域、顶板破碎区域及过地质构造区域。

（6）通过断层时，在断层的上下盘距离断面前后10米处各安装一个顶板离层仪；通过陷落柱时，陷落柱与正常区域的交接面及其前后10米各安装一个顶板离层仪。

（7）掘进工作面在施工电气硐室、防火门硐室、钻场等硐室时，必须在巷道几何正中打设一个顶板离层仪，用以监测大断面处顶板变化；巷道内施工大断面需二次成巷时，要提前在二次成巷几何正中处打设顶板离层仪，其余仍按照作业规程打设顶板离层仪。

（8）掘进工作面在施工过淋水区域时，必须保证每班进行锚杆、锚索锚固力试验，并将试验结果存档保存。

并在该区域内打设一个顶板离层仪用于监测顶板变化。

（9）顶板离层监测工作由队组主管技术员负全责。

全部实行档案化管理，实行终身负责制。

（10）掘进巷道顶板离层仪的安装实行“四位一体”负责制：即顶板离层仪安装过程中，打钻人员、安装人员、跟班队干和安全员必须都在现场。

（11）顶板离层仪安装孔必须竖直打设,且巷道中顶板离层仪成一条直线。

离层仪安装后，测绳要自然下垂，网片、网丝等不得影响离层仪的数据显示。

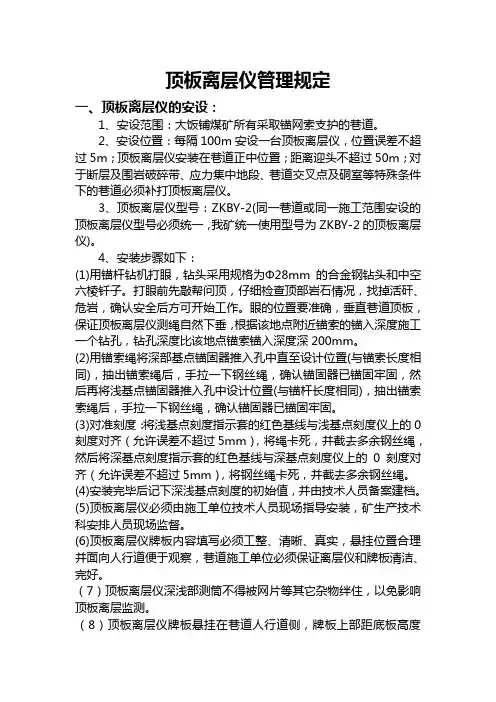

顶板离层仪管理规定一、顶板离层仪的安设：1、安设范围：大饭铺煤矿所有采取锚网索支护的巷道。

2、安设位置：每隔100m安设一台顶板离层仪，位置误差不超过5m；顶板离层仪安装在巷道正中位置；距离迎头不超过50m；对于断层及围岩破碎带、应力集中地段、巷道交叉点及硐室等特殊条件下的巷道必须补打顶板离层仪。

3、顶板离层仪型号：ZKBY-2(同一巷道或同一施工范围安设的顶板离层仪型号必须统一，我矿统一使用型号为ZKBY-2的顶板离层仪)。

4、安装步骤如下：(1)用锚杆钻机打眼，钻头采用规格为Φ28mm的合金钢钻头和中空六棱钎子。

打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。

眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深200mm。

(2)用锚索绳将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。

(3)对准刻度：将浅基点刻度指示套的红色基线与浅基点刻度仪上的0刻度对齐（允许误差不超过5mm），将绳卡死，并截去多余钢丝绳，然后将深基点刻度指示套的红色基线与深基点刻度仪上的0刻度对齐（允许误差不超过5mm），将钢丝绳卡死，并截去多余钢丝绳。

(4)安装完毕后记下深浅基点刻度的初始值，并由技术人员备案建档。

(5)顶板离层仪必须由施工单位技术人员现场指导安装，矿生产技术科安排人员现场监督。

(6)顶板离层仪牌板内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。

（7）顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。

（8）顶板离层仪牌板悬挂在巷道人行道侧，牌板上部距底板高度1500mm。

顶板离层仪管理规定三篇篇一：顶板离层仪管理规定一、顶板离层仪的安设：1、安设范围：大饭铺煤矿所有采取锚网索支护的巷道。

2、安设位置：每隔100m安设一台顶板离层仪，位置误差不超过5m；顶板离层仪安装在巷道正中位置；距离迎头不超过50m；对于断层及围岩破碎带、应力集中地段、巷道交叉点及硐室等特殊条件下的巷道必须补打顶板离层仪。

3、顶板离层仪型号：ZKBY-2(同一巷道或同一施工范围安设的顶板离层仪型号必须统一，我矿统一使用型号为ZKBY-2的顶板离层仪)。

4、安装步骤如下：(1)用锚杆钻机打眼，钻头采用规格为Φ28mm的合金钢钻头和中空六棱钎子。

打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。

眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深200mm。

(2)用锚索绳将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。

(3)对准刻度：将浅基点刻度指示套的红色基线与浅基点刻度仪上的0刻度对齐（允许误差不超过5mm），将绳卡死，并截去多余钢丝绳，然后将深基点刻度指示套的红色基线与深基点刻度仪上的0刻度对齐（允许误差不超过5mm），将钢丝绳卡死，并截去多余钢丝绳。

(4)安装完毕后记下深浅基点刻度的初始值，并由技术人员备案建档。

(5)顶板离层仪必须由施工单位技术人员现场指导安装，矿生产技术科安排人员现场监督。

(6)顶板离层仪牌板内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。

（7）顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。

（8）顶板离层仪牌板悬挂在巷道人行道侧，牌板上部距底板高度1500mm。

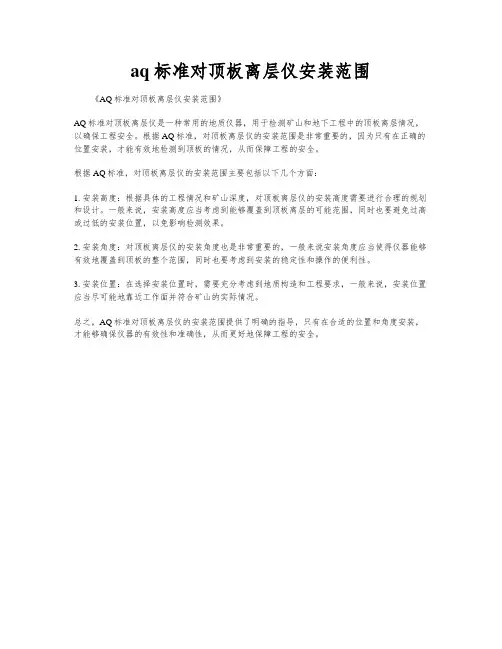

aq标准对顶板离层仪安装范围《AQ标准对顶板离层仪安装范围》
AQ标准对顶板离层仪是一种常用的地质仪器，用于检测矿山和地下工程中的顶板离层情况，以确保工程安全。

根据AQ标准，对顶板离层仪的安装范围是非常重要的，因为只有在正确的位置安装，才能有效地检测到顶板的情况，从而保障工程的安全。

根据AQ标准，对顶板离层仪的安装范围主要包括以下几个方面：
1. 安装高度：根据具体的工程情况和矿山深度，对顶板离层仪的安装高度需要进行合理的规划和设计。

一般来说，安装高度应当考虑到能够覆盖到顶板离层的可能范围，同时也要避免过高或过低的安装位置，以免影响检测效果。

2. 安装角度：对顶板离层仪的安装角度也是非常重要的，一般来说安装角度应当使得仪器能够有效地覆盖到顶板的整个范围，同时也要考虑到安装的稳定性和操作的便利性。

3. 安装位置：在选择安装位置时，需要充分考虑到地质构造和工程要求，一般来说，安装位置应当尽可能地靠近工作面并符合矿山的实际情况。

总之，AQ标准对顶板离层仪的安装范围提供了明确的指导，只有在合适的位置和角度安装，才能够确保仪器的有效性和准确性，从而更好地保障工程的安全。

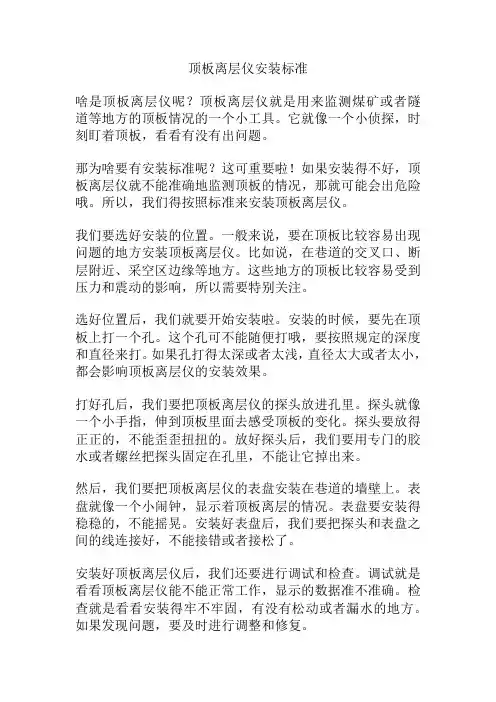

顶板离层仪安装标准啥是顶板离层仪呢？顶板离层仪就是用来监测煤矿或者隧道等地方的顶板情况的一个小工具。

它就像一个小侦探，时刻盯着顶板，看看有没有出问题。

那为啥要有安装标准呢？这可重要啦！如果安装得不好，顶板离层仪就不能准确地监测顶板的情况，那就可能会出危险哦。

所以，我们得按照标准来安装顶板离层仪。

我们要选好安装的位置。

一般来说，要在顶板比较容易出现问题的地方安装顶板离层仪。

比如说，在巷道的交叉口、断层附近、采空区边缘等地方。

这些地方的顶板比较容易受到压力和震动的影响，所以需要特别关注。

选好位置后，我们就要开始安装啦。

安装的时候，要先在顶板上打一个孔。

这个孔可不能随便打哦，要按照规定的深度和直径来打。

如果孔打得太深或者太浅，直径太大或者太小，都会影响顶板离层仪的安装效果。

打好孔后，我们要把顶板离层仪的探头放进孔里。

探头就像一个小手指，伸到顶板里面去感受顶板的变化。

探头要放得正正的，不能歪歪扭扭的。

放好探头后，我们要用专门的胶水或者螺丝把探头固定在孔里，不能让它掉出来。

然后，我们要把顶板离层仪的表盘安装在巷道的墙壁上。

表盘就像一个小闹钟，显示着顶板离层的情况。

表盘要安装得稳稳的，不能摇晃。

安装好表盘后，我们要把探头和表盘之间的线连接好，不能接错或者接松了。

安装好顶板离层仪后，我们还要进行调试和检查。

调试就是看看顶板离层仪能不能正常工作，显示的数据准不准确。

检查就是看看安装得牢不牢固，有没有松动或者漏水的地方。

如果发现问题，要及时进行调整和修复。

最后，我们要定期对顶板离层仪进行维护和保养。

维护就是给顶板离层仪擦一擦灰，检查一下线路有没有问题。

保养就是给顶板离层仪换一换电池，或者校准一下数据。

这样，顶板离层仪才能一直保持良好的工作状态，为我们监测顶板的情况。

同学们，现在大家对顶板离层仪的安装标准是不是有了更清楚的认识呢？顶板离层仪虽然看起来很小，但是它的作用可大啦！它能帮助我们及时发现顶板的问题，避免发生危险。

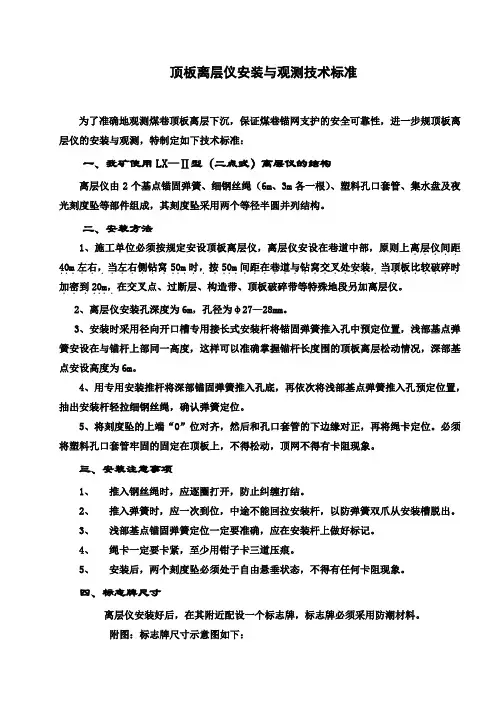

顶板离层仪安装与观测技术标准顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规范顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。

二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．时，．．．间距在巷道与钻．．．．．．．．．按．50m．．．．．40m．．．左右，当左右侧钻窝．．．．．．．．．50m窝交叉处安装，当顶板比较破碎时加密到．．．．．．．．．．．．．．．．．．20m．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。

2、离层仪安装孔深度为6m，孔径为φ27—28mm。

3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样能够准确掌握锚杆长度范围内的顶板离层松动情况，深部基点安设高度为6m。

4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔内预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。

5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。

必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。

三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。

2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽内脱出。

3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。

4、绳卡一定要卡紧，至少用钳子卡三道压痕。

5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。

四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。

附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。

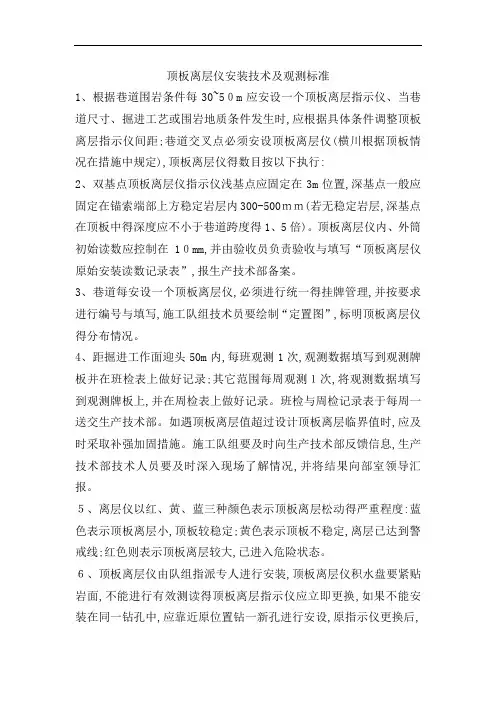

顶板离层仪安装技术及观测标准1、根据巷道围岩条件每30~5０m应安设一个顶板离层指示仪、当巷道尺寸、掘进工艺或围岩地质条件发生时,应根据具体条件调整顶板离层指示仪间距;巷道交叉点必须安设顶板离层仪(横川根据顶板情况在措施中规定),顶板离层仪得数目按以下执行:2、双基点顶板离层仪指示仪浅基点应固定在3m位置,深基点一般应固定在锚索端部上方稳定岩层内300-500ｍｍ(若无稳定岩层,深基点在顶板中得深度应不小于巷道跨度得1、5倍)。

顶板离层仪内、外筒初始读数应控制在1０mm,并由验收员负责验收与填写“顶板离层仪原始安装读数记录表”,报生产技术部备案。

3、巷道每安设一个顶板离层仪,必须进行统一得挂牌管理,并按要求进行编号与填写,施工队组技术员要绘制“定置图”,标明顶板离层仪得分布情况。

4、距掘进工作面迎头50m内,每班观测1次,观测数据填写到观测牌板并在班检表上做好记录;其它范围每周观测１次,将观测数据填写到观测牌板上,并在周检表上做好记录。

班检与周检记录表于每周一送交生产技术部。

如遇顶板离层值超过设计顶板离层临界值时,应及时采取补强加固措施。

施工队组要及时向生产技术部反馈信息,生产技术部技术人员要及时深入现场了解情况,并将结果向部室领导汇报。

５、离层仪以红、黄、蓝三种颜色表示顶板离层松动得严重程度:蓝色表示顶板离层小,顶板较稳定;黄色表示顶板不稳定,离层已达到警戒线;红色则表示顶板离层较大,已进入危险状态。

６、顶板离层仪由队组指派专人进行安装,顶板离层仪积水盘要紧贴岩面,不能进行有效测读得顶板离层指示仪应立即更换,如果不能安装在同一钻孔中,应靠近原位置钻一新孔进行安设,原指示仪更换后,要记录其读值,并标明已被更换。

新指示仪得基点安设层位与高度应与原测点一致。

7、顶板离层仪内、外侧筒标识刻度颜色及积水盘有损坏或不清楚得及时进行更换,顶板离层仪内、外侧筒如有粉尘、煤泥及导致不能正常观测读取数据得必须清洗或者擦拭干净,保证顶板离层仪内、外侧筒数据得准确性与真实性。

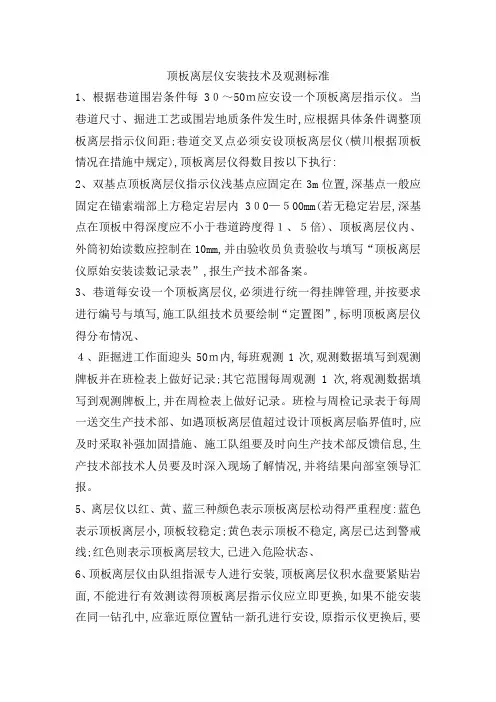

顶板离层仪安装技术及观测标准1、根据巷道围岩条件每3０～50ｍ应安设一个顶板离层指示仪。

当巷道尺寸、掘进工艺或围岩地质条件发生时,应根据具体条件调整顶板离层指示仪间距;巷道交叉点必须安设顶板离层仪(横川根据顶板情况在措施中规定),顶板离层仪得数目按以下执行:2、双基点顶板离层仪指示仪浅基点应固定在3m位置,深基点一般应固定在锚索端部上方稳定岩层内3０0—５00mm(若无稳定岩层,深基点在顶板中得深度应不小于巷道跨度得１、５倍)、顶板离层仪内、外筒初始读数应控制在10mm,并由验收员负责验收与填写“顶板离层仪原始安装读数记录表”,报生产技术部备案。

3、巷道每安设一个顶板离层仪,必须进行统一得挂牌管理,并按要求进行编号与填写,施工队组技术员要绘制“定置图”,标明顶板离层仪得分布情况、４、距掘进工作面迎头50ｍ内,每班观测1次,观测数据填写到观测牌板并在班检表上做好记录;其它范围每周观测1次,将观测数据填写到观测牌板上,并在周检表上做好记录。

班检与周检记录表于每周一送交生产技术部、如遇顶板离层值超过设计顶板离层临界值时,应及时采取补强加固措施、施工队组要及时向生产技术部反馈信息,生产技术部技术人员要及时深入现场了解情况,并将结果向部室领导汇报。

5、离层仪以红、黄、蓝三种颜色表示顶板离层松动得严重程度:蓝色表示顶板离层小,顶板较稳定;黄色表示顶板不稳定,离层已达到警戒线;红色则表示顶板离层较大,已进入危险状态、6、顶板离层仪由队组指派专人进行安装,顶板离层仪积水盘要紧贴岩面,不能进行有效测读得顶板离层指示仪应立即更换,如果不能安装在同一钻孔中,应靠近原位置钻一新孔进行安设,原指示仪更换后,要记录其读值,并标明已被更换。

新指示仪得基点安设层位与高度应与原测点一致。

7、顶板离层仪内、外侧筒标识刻度颜色及积水盘有损坏或不清楚得及时进行更换,顶板离层仪内、外侧筒如有粉尘、煤泥及导致不能正常观测读取数据得必须清洗或者擦拭干净,保证顶板离层仪内、外侧筒数据得准确性与真实性。

顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。

二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．．．40m．．．间距在巷道与钻窝交叉处安装，当顶板比较破碎时．．．．．．．．．．．．．．．．．．．．．．．．．50m．．．时，按．．．．．．．．．50m．．．左右，当左右侧钻窝加．密．到．20m．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。

2、离层仪安装孔深度为6m，孔径为φ27—28mm。

3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样可以准确掌握锚杆长度围的顶板离层松动情况，深部基点安设高度为6m。

4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。

5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。

必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。

三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。

2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽脱出。

3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。

4、绳卡一定要卡紧，至少用钳子卡三道压痕。

5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。

四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。

附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。

矿压顶板离层仪安装管理规范泰安市九方矿山设备有限公司专业生产顶板离层仪，单体液压支柱检测仪，顶底板位移检测仪，巷道收敛仪；一、内容工作面顺槽开始掘进时，施工区队必须严格按照《煤巷锚杆支护技术规范》的要求及有关规定进行安设矿压仪器仪表。

1、顶板离层仪、帮位移计及观测牌板的安装规范：（1）顶板离层仪应按规定间隔紧跟掘进工作面安装，以便监测顶板变形的全过程。

顶板离层仪实行挂牌管理，其安装深、浅基点的深度及安装初始读数和安装日期等在管理牌板上标明。

（2）观测牌板应挂在巷道人行道侧，悬挂高度应在距底板米处，用铁丝钓挂在帮上。

随时改变的内容手写要规范，字体工整，不允许模糊不清。

牌板如若有损坏，必须及时更换新牌板，并按要求填写内容。

保证牌板版面的整洁。

（3）顶板离层仪应安设在巷宽的中部，指示标尺平行于巷道断面，并且深基点指示标尺指向人行道侧。

交叉点处的离层仪应安装在交叉点中心位置，并且此处离层仪的指示标尺平行于已安装离层仪的指示标尺。

顶板离层仪安装后的初始读数为0，指示标尺两端的钢丝要用紧固装置紧固牢固；（4）作为指导性原则，顶板离层仪的最大安装间隔为：①实体煤巷：Ⅲ类及Ⅲ类以上巷道10m，Ⅳ类巷道5m；②岩空巷道：Ⅲ类及Ⅲ类以上巷道5m，Ⅳ类巷道8m；③巷宽大于5m的巷道、综放工作面切眼安装间距为5m。

如遇断层、巷道交叉点、围岩破碎带、应力集中区等特殊地点时，根据现场情况必须及时安设顶板离层仪进行监测。

（5）沿空巷道帮位移计安设应同顶板离层仪的安设一并进行，安设在巷道两帮中部，并且同一巷道内的巷帮离层仪应位于同一高度。

巷帮离层仪的指示标尺应平行于巷道，垂直指向工作面，并且安装完成后指示标尺的读数为0，指示标尺端的钢丝要用紧固装置紧固牢固。

（6）顶板离层仪浅基点应与锚杆上端处在同一高度，深基点应处于锚杆上方稳定岩层内300～500mm，无稳定岩层时，一般不低于巷道跨度的倍；巷帮离层仪的测点应与锚杆处在同一深度。

顶板离层仪安装标准顶板离层仪是煤矿安全生产中的重要设备，它能够对矿井顶板进行实时监测，及时发现顶板的离层情况，有助于预防矿井顶板事故的发生。

因此，正确的安装顶板离层仪对于矿井安全生产至关重要。

本文将详细介绍顶板离层仪的安装标准，以确保安装过程中的安全和准确性。

1. 安装位置的选择。

在进行顶板离层仪的安装之前，首先需要选择合适的安装位置。

一般来说，顶板离层仪应该安装在距离工作面合适的位置，以便对顶板情况进行有效监测。

同时，安装位置应该远离矿井通风系统和其他设备，避免受到外界干扰。

2. 安装固定。

在选择好安装位置之后，需要进行固定安装。

首先，需要将顶板离层仪的支架固定在顶板上，确保安装牢固。

其次，需要根据设备说明书的要求，进行电缆的连接和固定，避免电缆松动导致设备失效。

3. 电源连接。

顶板离层仪的正常运行需要稳定的电源供应，因此在安装过程中需要将设备与电源进行连接。

在连接电源时，需要确保电源线路的安全性和稳定性，避免因电源问题导致设备运行异常。

4. 调试和检测。

安装完成后，需要对顶板离层仪进行调试和检测。

首先，需要进行设备的开机测试，确保设备能够正常启动。

其次，需要对设备进行功能测试，包括对顶板情况的监测和数据采集等功能进行测试，确保设备的正常运行。

5. 安全防护。

在安装顶板离层仪的过程中，需要严格遵守相关的安全操作规程，确保安装过程中不发生安全事故。

同时，需要对安装位置周围的安全防护设施进行检查，确保设备的安装不会影响到矿井的安全生产。

6. 安装记录和验收。

安装完成后，需要对安装过程进行详细的记录，包括安装位置、固定方式、电源连接等内容。

同时，需要进行设备的验收，确保设备的安装符合相关标准和要求。

总结。

顶板离层仪的安装对于矿井安全生产具有重要意义，正确的安装标准能够保证设备的正常运行和准确监测。

因此，在安装过程中需要严格按照相关标准和要求进行操作，确保安装的安全性和准确性。

希望本文能够对顶板离层仪的安装提供一定的参考和帮助，确保矿井安全生产的顺利进行。

巷道顶板离层仪安装和观测管理办法2[1]矿压监测管理制度一、标准盾构全系列锚掘进工作面矿压观测管理标准1.1顶板离层仪1.1.1顶板离层仪的安装方法、步骤标准钻孔：使用b19（b22）中空六方杨开第式钻杆、?28mm或?30mm钻头用锚杆机在巷道中线处打横向钻孔，沿岩顶盾构时钻孔深度6m，沿煤顶盾构时钻孔深度打设8m。

深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后,用手拉一下钢绳，确认锚固器已固定住。

深部基点安装必须与该巷道打设锚索的长度一致。

浅部基点：用加装杆拉入浅部基点锚固器至2.3m处为，取出加装杆后，用手拉一下钢绳，证实锚固器已紧固居住。

孔口套管：安装孔口套管。

对准刻度：将a刻度（浅部基点刻度）堕与孔口套管下边缘对齐，将其绳卡卡死去并切掉多余钢绳；将b刻度（深部基点刻度）堕与a刻度堕下边缘对齐，将其绳卡卡死去并切掉多余钢绳。

初读数：记录初读数。

1.1.2顶板离层仪的加装边线、加装标准、观测频度、数据处理标准安装位置：使用锚网掘进的巷道、硐室和须要观测顶板离层的巷道必须按建议加装顶板离层仪。

顶板离层仪必须安设在巷道跨度最大处的顶板中央较完整的区域。

（1）沿顶盾构的煤巷,地质条件并无变化时，顶板离层仪间距50米。

（2）沿底板盾构的煤巷,地质条件并无变化时，顶板离层仪间距30米。

（3）交岔点巷道：1）平交：巷道中线交叉点和距各支巷更替口5米顶板处均加装巷道顶板离层仪，共4个。

2）立交：上部巷道在巷道交叉点和距巷道交叉口5米顶板处均安装顶板离层仪，下部巷道距交叉口前后10米范围内套棚支护。

（4）通过地质构造带的巷道：通过断层时，在断层的上下盘距离断面前后10米处各加装一个顶板离层仪；通过失陷柱时，失陷柱与正常区域的更替面及其前后10米各加装一个顶板离层仪。

队组进行顶板离层监测，并用记录牌板显示，直接读取锚固区内、外顶板的离层仪值。

加装标准建议：（1）顶板离层仪安装孔必须竖直打设。

顶板离层仪安装及读数说明一、顶板离层仪安装规定根据山西省应急管理厅（山西省地方煤矿安全监督管理总局）晋应急发【2019】299号文件中《山西省煤矿顶板安全管理规定》要求。

第一百二十二条锚杆、锚索、锚喷、锚网喷等支护的巷道必须安设顶板离层仪，煤及半煤岩巷道离层仪安设间距不大于 50m，岩巷不大于 100m，巷道开口及交叉处应增设顶板离层仪。

顶板离层仪深部基点必须安设至稳定岩层，当稳定岩层与巷道顶板距离过大时，离层仪深部基点应超出锚索锚固端 1m 以上。

煤巷、半煤岩巷顶板离层仪距工作面 50 米内、岩巷距工作面 100 米内每天观测次数不少于 1 次，超过此范围观测频度可为每周 1 次。

如离层有明显增长，则视情况增加观测次数。

第一百二十六条采煤工作面应明确专门技术员采集数据，工作面顺槽巷道要对掘进期间安装的顶板离层仪进行观测，在回采压力波及区域（约 100m）每天观测一次，其他区域每周观测一次。

二、顶板离层仪安装方法（一）准备工作1、严格按照山西省顶板管理规定打顶板离层仪孔。

2、准备与顶板离层仪螺丝匹配的螺丝刀及切断多余钢丝的尖嘴钳子。

3、在线顶板离层仪采用专用内六角扳手（一般每个在线顶板离层仪上都配备）。

4、准备一根锚索用于将深、浅基点锚爪送至指定位置。

（二）安装1、确定深、浅基点钢丝，两股钢丝绳比较长的为深基点，比较短的浅基点。

2、先将卡深基点钢丝绳的螺丝松开，将原盘圈的钢丝绳弄成一条直线（严禁钢丝绳打折或打结影响安装），用准备好的锚索将深基点锚爪送至指定位置。

深基点安装好后，用同样方法安装浅基点锚爪。

3、深、浅基点锚爪固定好后，将顶板离层仪顶到孔内，之后先将螺丝卡至顶板离层仪测筒端头，并将螺丝拧紧，最后剪掉多余钢丝绳。

（三）注意事项1、安装顶板离层仪为登高作业，至少两人同时安装，确保安装顶板离层仪期间的人员安全，同时保证安装质量。

2、顶板离层仪为塑料质量，搬运及安装时要轻拿轻放，严禁人为损坏顶板离层仪。

顶板离层仪打设规定及观测要求离层指示仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度，蓝色表示顶部松动离层值较小，处于较稳定的状态；黄色表示离层松动已达到警界值；红色则表示顶板离层松动值较大，已进入危险的状态。

顶板离层仪安装区域：采用锚网支护的巷道、硐室和需要观测顶板离层的巷道必须按要求安装顶板离层仪。

顶板离层仪必须安设在巷道跨度最大处的顶板几何中央较完整的区域。

（1）沿顶掘进的煤巷及坡顶掘进的半煤岩巷,地质条件无变化时，顶板离层仪间距50米。

（2）沿底板掘进的煤巷,地质条件无变化时，顶板离层仪间距30米。

（3）交岔点巷道平交：巷道中线交叉点和及各支巷距巷道中线交叉点中心处均安装顶板离层仪。

（4）交岔点巷道立交：上部巷道在巷道交叉点和距巷道交叉点前后5米顶板处均安装顶板离层仪，下部巷道距交叉口前后3米范围内套棚支护。

（5）工作面在施工大断面、淋水区域、顶板破碎区域及过地质构造区域。

（6）通过断层时，在断层的上下盘距离断面前后10米处各安装一个顶板离层仪；通过陷落柱时，陷落柱与正常区域的交接面及其前后10米各安装一个顶板离层仪。

（7）掘进工作面在施工电气硐室、防火门硐室、钻场等硐室时，必须在巷道几何正中打设一个顶板离层仪，用以监测大断面处顶板变化；巷道内施工大断面需二次成巷时，要提前在二次成巷几何正中处打设顶板离层仪，其余仍按照作业规程打设顶板离层仪。

（8）掘进工作面在施工过淋水区域时，必须保证每班进行锚杆、锚索锚固力试验，并将试验结果存档保存。

并在该区域内打设一个顶板离层仪用于监测顶板变化。

（9）顶板离层监测工作由队组主管技术员负全责。

全部实行档案化管理，实行终身负责制。

（10）掘进巷道顶板离层仪的安装实行“四位一体”负责制：即顶板离层仪安装过程中，打钻人员、安装人员、跟班队干和安全员必须都在现场。

（11）顶板离层仪安装孔必须竖直打设,且巷道中顶板离层仪成一条直线。

离层仪安装后，测绳要自然下垂，网片、网丝等不得影响离层仪的数据显示。

顶板离层仪管理规定技术中心--------年顶板离层仪管理规定一、顶板离层仪的安设：1、安设范围：采取锚网索支护的煤巷、半煤岩巷道。

2、安设位置：⑴7煤层巷道：每隔80m安设一台顶板离层仪。

⑵9煤层巷道：每隔100m安设一台顶板离层仪。

⑶要求：位置误差不超过2m；顶板离层仪安装在巷道正中位置；对于断层及围岩破碎带、应力集中地段、巷道交叉点及硐室等特殊条件下的巷道必须补打顶板离层仪。

3、顶板离层仪型号：LC-2(同一巷道或同一施工范围安设的顶板离层仪型号必须统一)。

4、安装步骤如下：(1)用锚杆钻机打眼，钻头采用规格为Φ28mm的合金钢钻头和中空六棱钎子。

打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。

眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深200mm。

(2)用锚索绳将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。

(3)对准刻度：将浅基点刻度指示套的红色基线与浅基点刻度仪上的0刻度对齐（允许误差不超过5mm），将绳卡死，并截去多余钢丝绳，然后将深基点刻度指示套的红色基线与深基点刻度仪上的0刻度对齐（允许误差不超过5mm），将钢丝绳卡死，并截去多余钢丝绳。

(4)安装完毕后记下深浅基点刻度的初始值，并由技术人员备案建档。

(5)顶板离层仪必须由施工单位技术人员现场指导安装，矿生产技术科安排人员现场监督。

(6)顶板离层仪牌板内容填写必须工整、清晰、真实，悬挂位置合理并面向人行道便于观察，巷道施工单位必须保证离层仪和牌板清洁、完好。

（7）顶板离层仪深浅部测筒不得被网片等其它杂物绊住，以免影响顶板离层监测。

（8）顶板离层仪牌板悬挂在巷道人行道侧，牌板上部距底板高度1500mm。
