专题3.16 圆形边界磁场问题(提高篇)(解析版)

O4 O3 O2
O1
例题(多选)如图虚线所示区域内有方向垂直于纸面的匀
强磁场，一束速度大小各不相同的质子正对该区域的圆 心O射入这个磁场；结果，这些质子在该磁场中运动的
时间有的较长，有的较短，其中运动时间较长的粒子
（
CD ）
B v O s1 θ1 R1 s2
A．射入时的速度一定较大 B．在该磁场中运动的路程一定较长 C．在该磁场中偏转的角度一定较大 D．从该磁场中飞出的速度一定较小
2 2
2
当速度变为2V的带电粒子，不具备“磁会聚”的 条件，因此不会都通过O点。但此题可采用极端分析 法，带电微粒在磁场中经过一段半径为r’=2R的圆 弧运动后，将在y轴的右方(x>0)的区域离开磁场并做 匀速直线运动，如图所示。靠近上端点发射出来的带 电微粒在突出磁场后会射向x同正方向的无穷远处； 靠近下端点发射出来的带电微粒会在靠近原点之处穿 出磁场。所以，这束带电微粒与x同相交的区域范围 是x>0. y
θ2
R2
结论3：运动速度v相同,方向不同，弧长越长对应 时间越长。(直径对应的弧最长)
例题：如图，半径为 r=3×10－2m的圆形区域内有一匀强磁 场B=0.2T，一带正电粒子以速度v0=106m/s的从a点处射入 磁场，该粒子荷质比为q/m=108C/kg，不计重力。若要使
粒子飞离磁场时有最大的偏转角，其入射时粒子的方向应 如何（以v0与oa的夹角表示）？最大偏转角多大？ 解析：R=mv/Bq=5×102m>r 说明：半径确定时，通过的弧越 长，偏转角度越大。而弧小于半 个圆周时，弦越长则弧越长。 sin = r/R = 37º，
h 2vt 4 3mv / qE
2
圆形磁场多次碰撞问题

磁场中的旋转圆、放缩圆、平移圆、磁聚焦模型1.高考命题中，带电粒子在有界磁场中的运动问题，常常涉及到临界问题或多解问题，粒子运动轨迹和磁场边界相切经常是临界条件。

带电粒子的入射速度大小不变，方向变化，轨迹圆相交与一点形成旋转圆。

带电粒子的入射速度方向不变，大小变化，轨迹圆相切与一点形成放缩圆。

2.圆形边界的磁场，如果带电粒子做圆周运动的半径如果等于磁场圆的半径，经常创设磁聚焦和磁发散模型。

一、分析临界极值问题常用的四个结论(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切.(2)当速率v 一定时，弧长越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长,(3)当速率v 变化时，圆心角大的，运动时间长，解题时一般要根据受力情况和运动情况画出运动轨迹的草图，找出圆心，再根据几何关系求出半径及圆心角等(4)在圆形匀强磁场中，当运动轨远圆半径大于区域圆半径时，入射点和出射点为磁场直径的两个端点时轨迹对应的偏转角最大(所有的弦长中直径最长)。

二、“放缩圆”模型的应用适用条件速度方向一定，大小不同粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化轨迹圆圆心共线如图所示(图中只画出粒子带正电的情景)，速度v 越大，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP ′上界定方法以入射点P 为定点，圆心位于PP ′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法三、“旋转圆”模型的应用适用条件速度大小一定，方向不同粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射入初速度为v 0，则圆周运动半径为R =mv 0qB。

如图所示轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P 为圆心、半径R =mv 0qB的圆上界定方法将一半径为R =mv 0qB的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法四、“平移圆”模型的应用适用条件速度大小一定，方向一定，但入射点在同一直线上粒子源发射速度大小、方向一定，入射点不同，但在同一直线的带电粒子进入匀强磁场时，它们做匀速圆周运动的半径相同，若入射速度大小为v 0，则半径R =mv 0qB，如图所示轨迹圆圆心共线带电粒子在磁场中做匀速圆周运动的圆心在同一直线上，该直线与入射点的连线平行界定方法将半径为R =mv 0qB的圆进行平移，从而探索粒子的临界条件，这种方法叫“平移圆”法五、“磁聚焦”模型1．带电粒子的会聚如图甲所示，大量的同种带正电的粒子，速度大小相同，平行入射到圆形磁场区域，如果轨迹圆半径与磁场圆半径相等(R =r )，则所有的带电粒子将从磁场圆的最低点B 点射出．(会聚)证明：四边形OAO ′B 为菱形，必是平行四边形，对边平行，OB 必平行于AO ′(即竖直方向)，可知从A 点发出的带电粒子必然经过B 点．2．带电粒子的发散如图乙所示，有界圆形磁场的磁感应强度为B ，圆心为O ，从P 点有大量质量为m 、电荷量为q 的正粒子，以大小相等的速度v 沿不同方向射入有界磁场，不计粒子的重力，如果正粒子轨迹圆半径与有界圆形磁场半径相等，则所有粒子射出磁场的方向平行．(发散)证明：所有粒子运动轨迹的圆心与有界圆圆心O 、入射点、出射点的连线为菱形，也是平行四边形，O 1A (O 2B 、O 3C )均平行于PO ，即出射速度方向相同(即水平方向)．(建议用时：60分钟)一、单选题1地磁场能抵御宇宙射线的侵入，赤道剖面外地磁场可简化为包围地球一定厚度的匀强磁场，方向垂直该部面，如图所示，O为地球球心、R为地球半径，假设地磁场只分布在半径为R和2R的两边界之间的圆环区域内(边界上有磁场)，磷的应强度大小均为B，方向垂直纸面向外。

数学圆法巧解磁场中的临界问题一、应用技巧1.“放缩圆”法适用条件速度方向一定，大小不同粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化轨迹圆圆心共线如图所示(图中只画出粒子带正电的情景)，速度v越大，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP′上界定方法以入射点P为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法1如图所示，一束电子以大小不同的速率沿图示方向垂直飞入横截面是一正方形的匀强磁场区域，下列判断正确的是()A.电子在磁场中运动时间越长，其轨迹线越长B.电子在磁场中运动时间越长，其轨迹线所对应的圆心角越大C.在磁场中运动时间相同的电子，其轨迹线不一定重合D.电子的速率不同，它们在磁场中运动时间一定不相同【答案】　BC【解析】　由t=θ2πT知，电子在磁场中运动时间与轨迹对应的圆心角成正比，所以电子在磁场中运动的时间越长，其轨迹线所对应的圆心角θ越大，电子飞入匀强磁场中做匀速圆周运动，轨迹线弧长s=rθ，运动时间越长，θ越大，但半径r不一定大，s也不一定大，故A错误，B正确．由周期公式T=2πmqB知，电子做圆周运动的周期与电子的速率无关，所以电子在磁场中的运动周期相同，若它们在磁场中运动时间相同，但轨迹不一定重合，比如：轨迹4与5，它们的运动时间相同，但它们的轨迹对应的半径不同，由r= mvqB可知它们的速率不同，故C正确，D错误．2.“旋转圆”法适用条件速度大小一粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射定，方向不同入初速度为v0，则圆周运动半径为R=mv0qB。

如图所示轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P为圆心、半径R=mvqB的圆上界定方法将一半径为R=mv0qB的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法2如图所示为圆形区域的匀强磁场，磁感应强度为B，方向垂直纸面向里，边界跟y轴相切于坐标原点O。

（选修3-1）第三部分磁场专题3.11 圆形边界磁场问题（基础篇）一．选择题1.（2019合肥三模）图示为一粒子速度选择器原理示意图。

半径为l0cm的圆柱形桶内有一匀强磁场，磁感应强度大小为1.0×10-4T，方向平行于轴线向外，圆桶的某直径两端开有小孔，粒子束以不同角度由小孔入射，将以不同速度从另一个孔射出。

有一粒子源发射出速度连续分布、比荷为2.0×1011C/kg的带正电粒子，若某粒子出射的速度大小为×106m/s，粒子间相互作用及重力均不计，则该粒子的入射角θ为（）A. B. C. D.【参考答案】B【命题意图】本题以带电粒子射入圆形匀强磁场区域做匀速圆周运动为情景，考查洛伦兹力、牛顿运动定律及其相关知识点。

【解题思路】画出粒子在圆形匀强磁场区域运动轨迹，如图所示，由图中几何关系可得rcosθ=R，由洛伦兹力提供向心力，qvB=m2vr，q/m=2.0×1011C/kg，联立解得θ=45°，选项B正确。

【方法归纳】对于带电粒子在有界匀强磁场中的运动，首先根据题述情景画出带电粒子运动轨迹，根据几何关系得出轨迹半径r （或r 的表达式），然后利用洛伦兹力等于向心力列方程解答。

2.(多选)(2019·广东省惠州市模拟)如图所示，在半径为R 的圆形区域内充满磁感应强度为B 的匀强磁场，MN 是一竖直放置的感光板．从圆形磁场最高点P 以速度v 垂直磁场正对着圆心O 射入带正电的粒子，且粒子所带电荷量为q 、质量为m ，不考虑粒子重力，关于粒子的运动，以下说法正确的是( )A ．粒子在磁场中通过的弧长越长，运动时间也越长B ．射出磁场的粒子其出射方向的反向延长线也一定过圆心OC ．射出磁场的粒子一定能垂直打在MN 上D ．只要速度满足v ＝qBR m ，入射的粒子出射后一定垂直打在MN 上【参考答案】 BD【名师解析】 速度不同的同种带电粒子在磁场中做匀速圆周运动的周期相等，对着圆心入射的粒子，速度越大在磁场中轨道半径越大，弧长越长，轨迹对应的圆心角θ越小，由t ＝θ2πT 知，运动时间t 越小，故A 错误；带电粒子的运动轨迹是圆弧，根据几何知识可知，对着圆心入射的粒子，其出射方向的反向延长线一定过圆心，故B 正确；速度不同，半径不同，轨迹对应的圆心角不同，对着圆心入射的粒子，出射后不一定垂直打在MN 上，与粒子的速度有关，故C 错误；速度满足v ＝qBR m 时，粒子的轨迹半径为r ＝mvqB ＝R ，入射点、出射点、O 点与轨迹的圆心构成菱形，射出磁场时的轨迹半径与最高点的磁场半径垂直，粒子一定垂直打在MN 板上，故D 正确．3．（6分）（2019湖北武汉武昌5月调研）如图所示，真空中，垂直于纸面向里的匀强磁场只在两个同心圆所夹的环状区域存在（含边界），两圆的半径分别为R 、3R ，圆心为O ．一重力不计的带正电粒子从大圆边缘的P 点沿PO 方向以速度v 1射入磁场，其运动轨迹如图，轨迹所对的圆心角为120°．若将该带电粒子从P 点射入的速度大小变为v 2时，不论其入射方向如何，都不可能进入小圆内部区域，则v 1：v 2至少为（ ）A．B．C．D．2【参考答案】B【命题意图】本题以带电粒子在圆环形磁场区域的运动为情景，意在考查洛伦兹力和牛顿运动定律及其相关知识点。

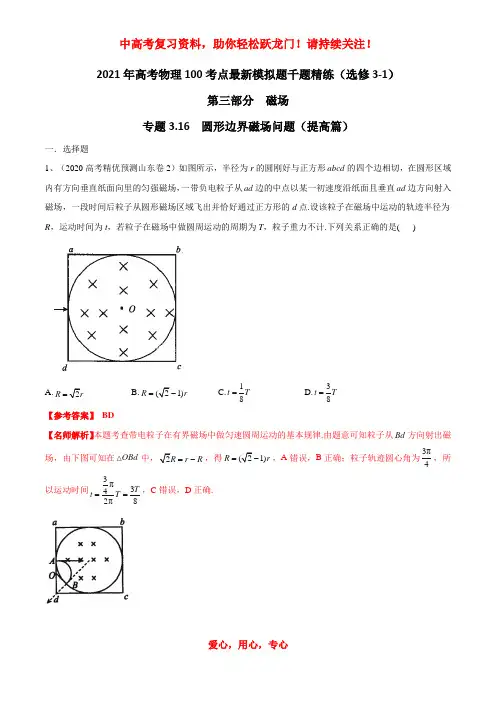

2021年高考物理100考点最新模拟题千题精练（选修3-1）第三部分 磁场专题3.16 圆形边界磁场问题（提高篇）一．选择题1、（2020高考精优预测山东卷2）如图所示，半径为r 的圆刚好与正方形abcd 的四个边相切，在圆形区域内有方向垂直纸面向里的匀强磁场，一带负电粒子从ad 边的中点以某一初速度沿纸面且垂直ad 边方向射入磁场，一段时间后粒子从圆形磁场区域飞出并恰好通过正方形的d 点.设该粒子在磁场中运动的轨迹半径为R ，运动时间为t ，若粒子在磁场中做圆周运动的周期为T ，粒子重力不计.下列关系正确的是( )A.2R r =B.(21)R r =-C.18t T =D.38t T =【参考答案】 BD【名师解析】本题考查带电粒子在有界磁场中做匀速圆周运动的基本规律.由题意可知粒子从Bd 方向射出磁场，由下图可知在OBd 中，2R r R =-，得(21)R r =-，A 错误，B 正确；粒子轨迹圆心角为3π4，所以运动时间3π342π8T t T ==，C 错误，D 正确.2.（2020安徽阜阳期末）如图所示，一带电粒子从y轴上的a点以某一速度平行于x轴射入圆形匀强磁场区域，该区域内的磁场方向垂直纸面向外、磁感应强度大小为B0，粒子从x轴上b点射出磁场时，速度方向与x轴正方向夹角为60°，坐标原点O在圆形匀强磁场区域的边界上，不计粒子重力，若只把匀强磁场的磁感应强度大小改为某一确定值，使粒子经过Ob的中点后射出磁场，则改变后的磁感应强度大小为（）A. B0B. B0C. 2B0D. 4B0【参考答案】B【名师解析】设Ob长度为2L。

粒子从x轴上b点射出磁场时，画出粒子运动的轨迹如图，由几何知识：R==，由洛伦兹力提供向心力，得：qB0v=m所以：B0=；根据图中几何关系可得Oa=R-R cos60°=若只把匀强磁场的磁感应强度大小改为某一确定值，使粒子经过Ob的中点后射出磁场，如图所示；根据几何关系可得r2=（Oa-r）2+L2，解得：r=由洛伦兹力提供向心力，得：qBv=m，所以：B=由=，得B=B0，故B正确、ACD错误。

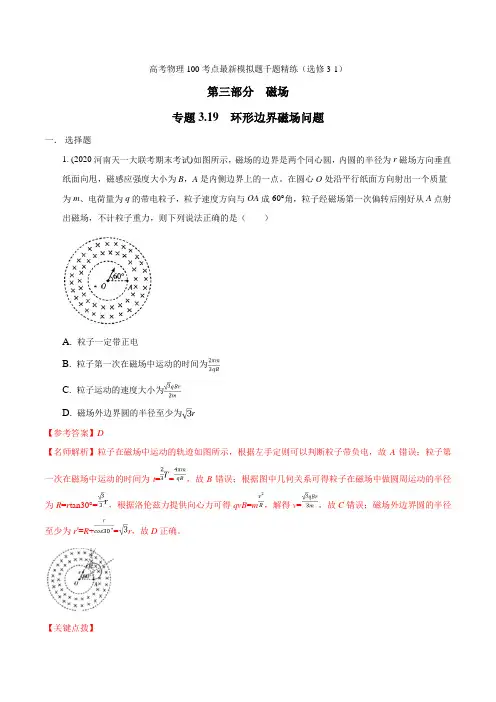

高考物理100考点最新模拟题千题精练（选修3-1）第三部分磁场专题3.19 环形边界磁场问题一．选择题1. (2020河南天一大联考期末考试)如图所示，磁场的边界是两个同心圆，内圆的半径为r磁场方向垂直纸面向甩，磁感应强度大小为B，A是内侧边界上的一点。

在圆心O处沿平行纸面方向射出一个质量为m、电荷量为q的带电粒子，粒子速度方向与OA成60°角，粒子经磁场第一次偏转后刚好从A点射出磁场，不计粒子重力，则下列说法正确的是（）A. 粒子一定带正电B. 粒子第一次在磁场中运动的时间为C. 粒子运动的速度大小为D. 磁场外边界圆的半径至少为r【参考答案】D【名师解析】粒子在磁场中运动的轨迹如图所示，根据左手定则可以判断粒子带负电，故A错误；粒子第一次在磁场中运动的时间为t==，故B错误；根据图中几何关系可得粒子在磁场中做圆周运动的半径为R=r tan30°=，根据洛伦兹力提供向心力可得qvB=m，解得v=，故C错误；磁场外边界圆的半径至少为r′=R+=r，故D正确。

【关键点拨】根据左手定则可以判断粒子的电性；根据运动周期计算粒子第一次在磁场中运动的时间；根据图中几何关系求解半径，根据洛伦兹力提供向心力求解速度；根据几何关系求解磁场外边界圆的半径。

对于带电粒子在磁场中的运动情况分析，一般是确定圆心位置，根据几何关系求半径，结合洛伦兹力提供向心力求解未知量；根据周期公式结合轨迹对应的圆心角求时间。

2.(2019重庆七校三模)如图所示,大圆的半径为2R,同心的小圆半径为R,在圆心处有一个放射源,可以向平面内的任意方向发射质量为m、电荷量为q、最大速率为v的带电粒子(粒子不计重力),为了不让带电粒子飞出大圆以外,可以在两圆之间的区域内加一个垂直于纸面向里的匀强磁场,该磁场磁感应强度的最小值是()A. B. C. D.【参考答案】A【名师解析】设同心圆的圆心为O,粒子恰好不飞出大圆,则其轨迹与大圆相切,如图所示,切点为A,连接OA,设粒子从C点进入磁场,过C点作OC的垂线交OA于D点,D点为粒子做匀速圆周运动的圆心,设粒子做圆周运动的半径为r,由几何关系可得(2R-r)2=R2+r2,r=,由以上两式解得B min=,故A正确。

带电粒子在磁场中的运动（单边界、双边界、三角形、四边形、圆边界、临界问题、多解问题）建议用时：60分钟带电粒子在磁场中的运动A．M带正电，N带负电B．M的速率小于N的速率A．1kBL，0°B3【答案】B【详解】若离子通过下部分磁场直接到达根据几何关系则有：R由：2v qvB mR=可得：qBLv kBLm==根据对称性可知出射速度与当离子在两个磁场均运动一次时，如图乙所示，因为两个磁场的磁感应强度大小均为根据洛伦兹力提供向心力，有：可得：122qBLv kBLm==此时出射方向与入射方向相同，即出射方向与入射方向的夹角为：通过以上分析可知当离子从下部分磁场射出时，需满足：此时出射方向与入射方向的夹角为：A．从ab边射出的粒子的运动时间均相同B．从bc边射出的粒子在磁场中的运动时间最长为C．粒子有可能从c点离开磁场D．若要使粒子离开长方形区域，速率至少为可见从ab射出的粒子做匀速圆周运动的半径不同，对应的圆心角不相同，所以时间也不同，故B．从bc边射出的粒子，其最大圆心角即与A ．粒子的速度大小为2qBdmB ．从O 点射出的粒子在磁场中的运动时间为C ．从x 轴上射出磁场的粒子在磁场中运动的最长时间与最短时间之比为D ．沿平行x 轴正方向射入的粒子离开磁场时的位置到得：R d=由洛仑兹力提供向心力可得：Bqv m=得：qBd v m=A 错误；A ．如果0v v >，则粒子速度越大，在磁场中运动的时间越长B ．如果0v v >，则粒子速度越大，在磁场中运动的时间越短C ．如果0v v <，则粒子速度越大，在磁场中运动的时间越长D ．如果0v v <，则粒子速度越大，在磁场中运动的时间越短【答案】B该轨迹恰好与y 轴相切，若上移，可知，对应轨迹圆心角可知，粒子在磁场中运动的时间越短，故CD ．若0v v <，结合上述可知，飞出的速度方向与x 轴正方向夹角仍然等于A ．粒子能通过cd 边的最短时间B ．若粒子恰好从c 点射出磁场，粒子速度C ．若粒子恰好从d 点射出磁场，粒子速度7．（2024·广西钦州·模拟预测）如图所示，有界匀强磁场的宽度为粒子以速度0v垂直边界射入磁场，离开磁场时的速度偏角为（ ）A．带电粒子在匀强磁场中做圆周运动的轨道半径为B．带电粒子在匀强磁场中做圆周运动的角速度为C．带电粒子在匀强磁场中运动的时间为D．匀强磁场的磁感应强度大小为【答案】B【详解】A．由几何关系可知，带电粒子在匀强磁场中做圆周运动的轨道半径为：A．该匀强磁场的磁感应强度B．带电粒子在磁场中运动的速率C．带电粒子在磁场中运动的轨道半径D．带电粒子在磁场中运动的时间C．根据几何关系可得：cos30aR = o所以：233R a =故C正确；AB．在磁场中由洛伦兹力提供向心力，即：A．从c点射出的粒子速度偏转角度最大C．粒子在磁场运动的最大位移为10．（2024·四川乐山·三模）如图所示，在一个半径为面向里的匀强磁场，O 为区域磁场圆心。

2021年高考物理100考点最新模拟题千题精练（选修3-2）第四部分电磁感应专题4.25 磁场变化产生的感应电动势问题（提高篇）一．选择题1.（2020年3月武汉质检）如图(a)所示，在倾角θ=37°的斜面上放置着一个金属圆环，圆环的上半部分处在垂直斜面向上的匀强磁场（未画出）中，磁感应强度的大小按如图(b)所示的规律变化。

释放圆环后，在t=8t0和t=9t0时刻，圆环均能恰好静止在斜面上。

假设圆环与斜面间的最大静摩擦力等于滑动摩擦力，sin37°=0.6，则圆环和斜面间的动摩擦因数为A ．B ．C ．D ．【参考答案】.D【命题意图】本题以静止在斜面上金属圆环为情景，考查法拉第电磁感应定律、闭合电路欧姆定律、安培力、平衡条件及其相关知识点，考查的核心素养是“运动和力”的观点、场的观点和科学思维能力。

【解题思路】设金属圆环半径为r，则面积为S=πr2，圆环单位长度电阻为R0，则圆环电阻为R=2πr R0，在0~8t0时间内，金属圆环内磁感应强度变化率大小为Bt∆∆=08Bt，根据法拉第电磁感应定律，在金属圆环中产生的感应电动势大小为，E1=0.5SBt∆∆=πr2016Bt，感应电流为I1=E1/R=00032rBR t，在t=8t0时刻，金属圆环所受安培力为F1=B0I1·2r=220016r BR t。

由平衡条件，mgsinθ+F1=μmgcosθ，即0.6mg+220016r BR t=0.8μmg···○1；在9t0~10t0时间内，金属圆环内磁感应强度变化率大小为Bt∆∆=0Bt，根据法拉第电磁感应定律，在金属圆环中产生的感应电动势大小为，E2=0.5SBt∆∆=πr202Bt，感应电流为I2=E2/R=0004rBR t，在t=9t0时刻，金属圆环所受安培力为F 2=B 0I 2·2r=220002r B R t 。

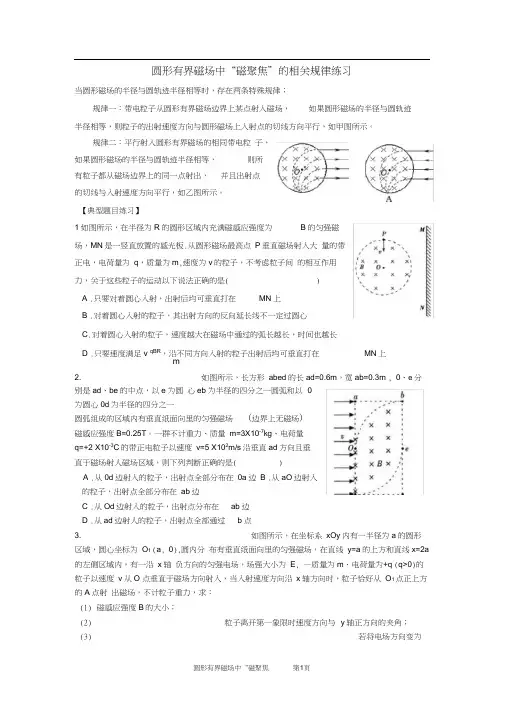

圆形有界磁场中“磁聚焦”的相关规律练习当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

规律二：平行射入圆形有界磁场的相同带电粒子，如果圆形磁场的半径与圆轨迹半径相等，则所有粒子都从磁场边界上的同一点射出，并且出射点的切线与入射速度方向平行，如乙图所示。

【典型题目练习】1如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的感光板.从圆形磁场最高点P垂直磁场射入大量的带正电，电荷量为q，质量为m,速度为v的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是( )A .只要对着圆心入射，出射后均可垂直打在MN上B .对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心C.对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长D .只要速度满足v qBR，沿不同方向入射的粒子出射后均可垂直打在MN上m2. 如图所示，长方形abed的长ad=0.6m，宽ab=0.3m , 0、e分别是ad、be的中点，以e为圆心eb为半径的四分之一圆弧和以0为圆心0d为半径的四分之一圆弧组成的区域内有垂直纸面向里的匀强磁场(边界上无磁场)磁感应强度B=0.25T。

一群不计重力、质量m=3X10-7kg、电荷量q=+2 X10-3C的带正电粒子以速度v=5 X102m/s沿垂直ad方向且垂直于磁场射人磁场区域，则下列判断正确的是( )A .从0d边射入的粒子，出射点全部分布在0a边B .从aO边射入的粒子，出射点全部分布在ab边C .从Od边射入的粒子，出射点分布在ab边D .从ad边射人的粒子，出射点全部通过b点3. 如图所示，在坐标系xOy内有一半径为a的圆形区域，圆心坐标为O1 (a, 0),圆内分布有垂直纸面向里的匀强磁场，在直线y=a的上方和直线x=2a 的左侧区域内，有一沿x轴负方向的匀强电场，场强大小为E, —质量为m、电荷量为+q (q>0)的粒子以速度v从O 点垂直于磁场方向射入，当入射速度方向沿x轴方向时，粒子恰好从O1点正上方的A点射出磁场，不计粒子重力，求：(1)磁感应强度B的大小；(2)粒子离开第一象限时速度方向与y轴正方向的夹角；(3)若将电场方向变为沿y轴负方向，电场强度大小不变，粒子以速度v从O点垂直于磁场方向、并与x轴正方向夹角9=30°射入第一象限，求粒子从射入磁场到最终离开磁场的总时间t o相应的磁感应强度 B 是多大？5.如图所示，在xoy 坐标系中分布着三个有界场区：第一象限中有一半径为 r=0.1m 的圆形磁场区域，磁感应强度 B i =1T ，方向垂直纸面向里，该区域同时与x 轴、y 轴相切，切点分别为A 、C ;第四象限中，由 y 轴、抛物线FG ( y 10x 2 x 0.025，单位：m )和直线 DH ( y x0.425，单位：m )构成的区域中，存在着方向竖直向下、强度E=2.5N/C 的匀强电场；以及直线DH 右下方存在垂直纸面向里的匀强磁场 B 2=0.5T 。

2020年高考物理专题精准突破专题带电粒子在圆形边界磁场中的运动问题【专题诠释】1.沿径向射入圆形磁场的粒子必沿径向射出，运动具有对称性(如图所示)粒子做圆周运动的半径r＝Rtan θ粒子在磁场中运动的时间t＝θπT＝2θmBqθ＋α＝90°2.解决带电粒子在磁场中偏转问题的常用方法(1)几何对称法：带电粒子在匀强磁场中做圆周运动的轨迹关于入射点P与出射点Q的中垂线对称，轨迹圆心O位于中垂线上，并有φ＝α＝2θ＝ωt，如图甲所示，应用粒子运动中的这一“对称性”，不仅可以轻松地画出粒子在磁场中的运动轨迹，也可以非常便捷地求解某些临界问题．甲乙(2)动态放缩法：当带电粒子射入磁场的方向确定，但射入时的速度v大小或磁场的强弱B变化时，粒子做圆周运动的轨迹半径R随之变化．在确定粒子运动的临界情景时，可以以入射点为定点，将轨迹半径放缩，作出一系列的轨迹，从而探索出临界条件．如图乙所示，粒子进入长方形边界OABC从BC边射出的临界情景为②和④.(3)定圆旋转法：丙当带电粒子射入磁场时的速率v大小一定，但射入的方向变化时，粒子做圆周运动的轨迹半径R是确定的．在确定粒子运动的临界情景时，可以以入射点为定点，将轨迹圆旋转，作出一系列轨迹，从而探索出临界条件．如图丙所示为粒子进入单边界磁场时的情景．【高考领航】【2017·高考全国卷Ⅱ】如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P为磁场边界上的一点．大量相同的带电粒子以相同的速率经过P点，在纸面内沿不同的方向射入磁场．若粒子射入速率为v1，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v2，相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用．则v2∶v1为()A.3∶2B.2∶1C.3∶1 D．3∶2【答案】C【解析】当粒子在磁场中运动半个圆周时，打到圆形磁场的位置最远．则当粒子射入的速度为v1，如图，由几何知识可知，粒子运动的轨道半径为r1＝R cos 60°＝12R；同理，若粒子射入的速度为v2，由几何知识可知，粒子运动的轨道半径为r2＝R cos 30°＝32R；根据r＝mvqB∝v，则v2∶v1＝r2∶r1＝3∶1，故选C.【2016·高考全国卷Ⅱ】一圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒绕其中心轴以角速度ω顺时针转动．在该截面内，一带电粒子从小孔M射入筒内，射入时的运动方向与MN成30°角．当筒转过90°时，该粒子恰好从小孔N飞出圆筒．不计重力．若粒子在筒内未与筒壁发生碰撞，则带电粒子的比荷为()A.ω3BB.ω2BC.ωBD.2ωB【答案】A【解析】如图所示，粒子在磁场中做匀速圆周运动，圆弧所对应的圆心角由几何知识知为30°，则π2ω＝2πm qB ·30°360°，即q m ＝ω3B ，选项A 正确．【方法技巧】 1．带电粒子在磁场中做匀速圆周运动解题“三步法”2．在轨迹中寻求边角关系时，一定要关注三个角的联系：圆心角、弦切角、速度偏角；它们的大小关系为：圆心角等于速度偏角，圆心角等于2倍的弦切角．在找三角形时，一般要寻求直角三角形，利用勾股定理或三角函数求解问题．3．解决带电粒子在边界磁场中运动的问题时，一般注意以下两种情况：(1)直线边界中的临界条件为与直线边界相切，并且从直线边界以多大角度射入，还以多大角度射出；(2)在圆形边界磁场中运动时，如果沿着半径射入，则一定沿着半径射出．【最新考向解码】【例1】.(2019·江西吉安一中段考)如图所示是某粒子速度选择器截面的示意图，在一半径为R ＝10 cm 的圆柱形桶内有B ＝10－4 T 的匀强磁场，方向平行于轴线，在圆柱桶某一截面直径的两端开有小孔，作为入射孔和出射孔，粒子束以不同角度入射，最后有不同速度的粒子束射出．现有一粒子源发射比荷为q m＝2×1011 C/kg 的正粒子，粒子束中速度分布连续，当角θ＝45°时，出射粒子速度v 的大小是 ( )A.2×106 m/sB ．22×106 m/sC ．22×108 m/sD ．42×106 m/s【答案】B【解析】离子从小孔a 射入磁场，与ab 方向的夹角为θ＝45°，则离子从小孔b 离开磁场时速度与ab 的夹角也为θ＝45°，过入射速度和出射速度方向作垂线，得到轨迹的圆心O ′，画出轨迹如图，由几何知识得到轨迹所对应的圆心角为：α＝2θ＝90°，设粒子运动的半径为r ，则：2r ＝2R ，由牛顿第二定律得：Bqv ＝m v 2r ，解得：v ＝qBr m＝22×106 m/s ，故选项B 正确． 【例2】(2019·山东潍坊检测)如图所示，虚线所围区域内有方向垂直纸面向里的匀强磁场，磁感应强度为B 一束电子沿圆形区域的直径方向以速度v 射入磁场，电子束经过磁场区后，其运动的方向与原入射方向成θ 角．设电子质量为m ，电荷量为e ，不计电子之间的相互作用力及所受的重力．求：(1)电子在磁场中运动轨迹的半径R ；(2)电子在磁场中运动的时间t ；(3)圆形磁场区域的半径r .【答案】(1)mv eB (2)mθeB (3)mv eB tan θ2【解析】(1)电子在磁场中受到的洛伦兹力提供电子做匀速圆周运动的向心力即：evB ＝m v 2R由此可得电子做圆周运动的半径R ＝mv eB(2)如图根据几何关系，可以知道电子在磁场中做圆周运动时转过的圆心角α＝θ则电子在磁场中运动的时间：t ＝θ2πT ＝θ2π×2πR v ＝θv ×mv eB ＝mθeB(3)由题意知，由图根据几何关系知：tan θ2＝r R所以r ＝R tan θ2＝mv eB tan θ2【微专题精练】1.如图，MN 为铝质薄平板，铝板上方和下方分别有垂直于纸面的匀强磁场(未画出)．一带电粒子从紧贴铝 板上表面的P 点垂直于铝板向上射出，从Q 点穿越铝板后到达PQ 的中点O .已知粒子穿越铝板时，其动能 损失一半，速度方向和电荷量不变．不计重力．铝板上方和下方的磁感应强度大小之比为 ( )A ．2 B.2 C ．1 D.22【答案】D【解析】根据题图中的几何关系及带电粒子在匀强磁场中的运动性质可知：带电粒子在铝板上方做匀速圆周运动的轨道半径r 1是其在铝板下方做匀速圆周运动的轨道半径r 2的2倍．设粒子在P 点的速度为v 1，根据牛顿第二定律可得qv 1B 1＝mv 21r 1，则B 1＝mv 1qr 1＝2mE k qr 1；同理，B 2＝mv 2qr 2＝2m ·12E k qr 2，则B 1B 2＝22，D 正确，A 、B 、C 错误．2.如图甲所示，有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅰ的半径相等，一不计重力的粒子从左边界的M 点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角；该粒子以同样的初速度沿半径方向垂直射入磁场Ⅰ，射出磁场时速度方向偏转了2θ角．已知磁场Ⅰ、Ⅰ的磁感应强度大小分别为B 1、 B 2，则B 1与B 2的比值为 ( )A ．2cos θB ．sin θC ．cos θD ．tan θ【答案】C【解析】设有界磁场Ⅰ宽度为d ，则粒子在磁场Ⅰ和磁场Ⅰ中的运动轨迹分别如图(a)、(b)所示，由洛伦兹力提供向心力知Bqv ＝m v 2r ，得B ＝mv rq ，由几何关系知d ＝r 1sin θ，d ＝r 2tan θ，联立得B 1B 2＝cos θ，选项C 正确．3.(2019·辽宁朝阳三校联考)如图所示，半径为r 的圆形区域内有垂直纸面向里的匀强磁场，磁感应强度大小 为B ，磁场边界上A 点有一粒子源，源源不断地向磁场发射各种方向(均平行于纸面)且速度大小相等的带正 电的粒子(重力不计)，已知粒子的比荷为k ，速度大小为2kBr .则粒子在磁场中运动的最长时间为 ( )A.πkBB.π2kBC.π3kBD.π4kB【答案】C【解析】粒子在磁场中运动的半径为R ＝mv qB ＝2kBr Bk＝2r ；当粒子在磁场中运动时间最长时，其轨迹对应的圆心角最大，此时弦长最大，其最大值为磁场圆的直径2r ，故t ＝T 6＝πm 3qB ＝π3kB，故C 正确． 4.(2019·长沙模拟)如图所示，在半径为R 的圆形区域内(圆心为O )有匀强磁场，磁感应强度为B ，方向垂直 于圆平面(未画出)．一群具有相同比荷的负离子以相同的速率由P 点在纸平面内向不同方向射入磁场中，发 生偏转后又飞出磁场，若离子在磁场中运动的轨道半径大于R ，则下列说法中正确的是(不计离子的重力)( )A ．从Q 点飞出的离子在磁场中运动的时间最长B ．沿PQ 方向射入的离子飞出时偏转角最大C ．所有离子飞出磁场时的动能一定相等D ．在磁场中运动时间最长的离子不可能经过圆心O 点【答案】AD【解析】由圆的性质可知，轨迹圆与磁场圆相交，当轨迹圆的弦长最大时偏向角最大，故应该使弦长为PQ ，由Q 点飞出的离子圆心角最大，所对应的时间最长，轨迹不可能经过圆心O 点，故A 、D 正确，B 错误；因洛伦兹力永不做功，故粒子在磁场中运动时动能保持不变，但由于不知离子的初动能，故飞出时的动能不一定相等，故C 错误．5.如图所示，圆形区域内有垂直纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a 、b 、c ，以不同的 速率对准圆心O 沿着AO 方向射入磁场，其运动轨迹如图．若带电粒子只受磁场力的作用，则下列说法正 确的是 ( )A ．a 粒子速率最大，在磁场中运动时间最长B ．c 粒子速率最大，在磁场中运动时间最短C ．a 粒子速率最小，在磁场中运动时间最长D ．c 粒子速率最小，在磁场中运动时间最短【答案】BC【解析】由题图可知，粒子a 的运动半径最小，对应的圆心角最大，粒子c 的运动半径最大，对应的圆心角最小，由洛伦兹力提供粒子做圆周运动的向心力，可得：qvB ＝m v 2r ，故半径r ＝mv qB ，周期T ＝2πr v ＝2πm qB，故在粒子质量、带电荷量、磁场的磁感应强度都相同的情况下，粒子速率越小，运动半径越小，所以粒子a 的运动速率最小，粒子c 的运动速率最大，而带电粒子在磁场中的运动时间只取决于运动轨迹所对应的圆心角，所以粒子a 的运动时间最长，粒子c 的运动时间最短，故B 、C 正确．6.(2019·广东省惠州市模拟)如图所示，在半径为R 的圆形区域内充满磁感应强度为B 的匀强磁场，MN 是一竖直放置的感光板．从圆形磁场最高点P 以速度v 垂直磁场正对着圆心O 射入带正电的粒子，且粒子所带电荷量为q 、质量为m ，不考虑粒子重力，关于粒子的运动，以下说法正确的是( )A ．粒子在磁场中通过的弧长越长，运动时间也越长B ．射出磁场的粒子其出射方向的反向延长线也一定过圆心OC ．射出磁场的粒子一定能垂直打在MN 上D ．只要速度满足v ＝qBR m，入射的粒子出射后一定垂直打在MN 上 【答案】 BD【解析】 速度不同的同种带电粒子在磁场中做匀速圆周运动的周期相等，对着圆心入射的粒子，速度越大在磁场中轨道半径越大，弧长越长，轨迹对应的圆心角θ越小，由t ＝θ2πT 知，运动时间t 越小，故A 错误；带电粒子的运动轨迹是圆弧，根据几何知识可知，对着圆心入射的粒子，其出射方向的反向延长线一定过圆心，故B 正确；速度不同，半径不同，轨迹对应的圆心角不同，对着圆心入射的粒子，出射后不一定垂直打在MN 上，与粒子的速度有关，故C 错误；速度满足v ＝qBR m 时，粒子的轨迹半径为r ＝mv qB＝R ，入射点、出射点、O 点与轨迹的圆心构成菱形，射出磁场时的轨迹半径与最高点的磁场半径垂直，粒子一定垂直打在MN 板上，故D 正确．7.如图所示，两个同心圆，半径分别为r 和2r ，在两圆之间的环形区域内存在垂直纸面向里的匀强磁场，磁 感应强度为B .圆心O 处有一放射源，放出粒子的质量为m 、带电量为－q (q >0)，假设粒子速度方向都和纸 面平行．(1)图中箭头表示某一粒子初速度的方向，OA 与初速度方向夹角为60°，要想使该粒子经过磁场后第一次通过A 点，则初速度的大小是多少？(2)要使粒子不穿出环形区域，则粒子的初速度不能超过多少？【答案】 (1)3Bqr 3m (2)3Bqr 4m【解析】 (1)如图甲所示，设粒子在磁场中的轨道半径为R 1，则由几何关系得R 1＝3r 3 又qv 1B ＝m v 21R 1得v 1＝3Bqr 3m.(2)如图乙所示，设粒子轨迹与磁场外边界相切时，粒子在磁场中的轨道半径为R 2，则由几何关系有(2r －R 2)2＝R 22＋r 2可得R 2＝3r 4，又qv 2B ＝m v 22R 2，可得v 2＝3Bqr 4m故要使粒子不穿出环形区域，粒子的初速度不能超过3Bqr 4m.8.(2019·陕西咸阳模拟)如图所示，A 点距坐标原点的距离为L ，坐标平面内有边界过A 点和坐标原点O 的圆 形匀强磁场区域，磁场方向垂直于坐标平面向里．有一电子(质量为m 、电荷量为e )从A 点以初速度v 0平行 于x 轴正方向射入磁场区域，在磁场中运动，从x 轴上的B 点射出磁场区域，此时速度方向与x 轴的正方 向之间的夹角为60°，求：(1)磁场的磁感应强度大小；(2)磁场区域的圆心O 1的坐标；(3)电子在磁场中运动的时间．【答案】(1)mv 02eL (2)(32L ，L 2) (3)2πL 3v 0【解析】(1)由题意得电子在有界圆形磁场区域内受洛伦兹力做圆周运动，设圆周运动轨迹半径为r ，磁场的磁感应强度为B ，则有ev 0B ＝m v 20r① 过A 、B 点分别作速度的垂线交于C 点，则C 点为轨迹圆的圆心，已知B 点速度与x 轴夹角为60°，由几何关系得，轨迹圆的圆心角∠C ＝60°②AC ＝BC ＝r ，已知OA ＝L ，得OC ＝r －L ③由几何知识得r ＝2L ④由①④得B ＝mv 02eL⑤(2)由于ABO 在有界圆周上，∠AOB ＝90°，得AB 为有界磁场圆的直径，故AB 的中点为磁场区域的圆心O 1，由③易得△ABC 为等边三角形，磁场区域的圆心O 1的坐标为(32L ，L 2)．(3)电子做匀速圆周运动，则圆周运动的周期为T ＝2πr v 0⑥ 由②④⑥得电子在磁场中运动的时间t ＝T 6＝2πL 3v 0.。

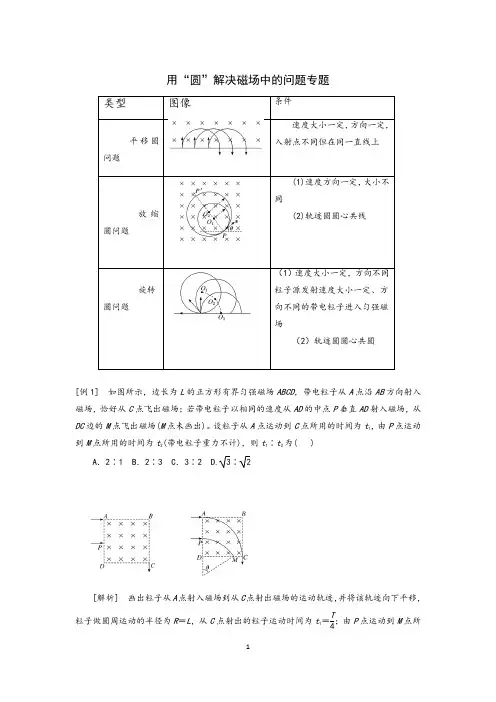

用“圆”解决磁场中的问题专题类型图像条件平移圆问题速度大小一定，方向一定，入射点不同但在同一直线上放缩圆问题(1)速度方向一定，大小不同(2)轨迹圆圆心共线旋转圆问题（1）速度大小一定，方向不同粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场（2）轨迹圆圆心共圆[例1] 如图所示，边长为L 的正方形有界匀强磁场ABCD ，带电粒子从A 点沿AB 方向射入磁场，恰好从C 点飞出磁场；若带电粒子以相同的速度从AD 的中点P 垂直AD 射入磁场，从DC 边的M 点飞出磁场(M 点未画出)。

设粒子从A 点运动到C 点所用的时间为t 1，由P 点运动到M 点所用的时间为t 2(带电粒子重力不计)，则t 1∶t 2为( )A ．2∶1B ．2∶3C ．3∶2 D.3∶ 2[解析] 画出粒子从A 点射入磁场到从C 点射出磁场的运动轨迹，并将该轨迹向下平移，粒子做圆周运动的半径为R ＝L ，从C 点射出的粒子运动时间为t 1＝T4；由P 点运动到M 点所用时间为t 2，圆心角为θ，则cos θ＝R 2R ＝12，θ＝60°，故t 2＝T 6，所以t 1t 2＝T4T 6＝32，C 正确。

[答案] C[例2] (2022·苏州模拟)(多选)如图所示，在直角三角形abc 中，有垂直纸面的匀强磁场，磁感应强度为B 。

在a 点有一个粒子发射源，可以沿ab 方向源源不断地发出速率不同，电荷量为q (q ＞0)、质量为m 的同种粒子。

已知∠a ＝60°，ab ＝L ，不计粒子的重力，下列说法正确的是( )A ．在磁场中通过的弧长越长的粒子，在磁场内运动的时间就越长B ．从ac 边中点射出的粒子，在磁场中的运动时间为2πm3qBC ．从ac 边射出的粒子的最大速度值为2qBL3mD ．bc 边界上只有长度为L 的区域可能有粒子射出[解析] 带电粒子在磁场中运动的时间是看圆心角的大小，而不是看弧的长短，A 错误；做出带电粒子在磁场中偏转的示意图，从ac 边上射出的粒子，所对的圆心角都是120°，所以在磁场中运动的时间为t ＝13T ＝2πm 3qB，B 正确；从ac 边射出的最大速度粒子的弧线与bc 相切，如图所示，半径为L ，由v ＝qBR m ＝qBLm，C 错误；在bc 边上只有Db ＝L 长度区域内有粒子射出，D 正确。

（选修3-1）第三部分磁场专题3.16 多边形边界磁场问题一．选择题1.（6分）（2019山东枣庄二模）如图所示，边长为l的正方形区域内有匀强磁场，磁感应强度为B，在中心O点有一个离子放射源，某时刻同时向纸面内向各个方向发射速度大小均为v0＝的大量离子，其中k为离子的比荷，不计离子的重力和离子间的相互作用力。

以下说法正确的是（）A．第一个离开磁场的离子用时为B．所有离子离开磁场用时为C．正方形边界上各点均有离子到达D．若离子的速度大小为v0＝，则正方形边界上各点均有离子到达2．(2016·山东淄博模拟)如图所示，正方形abcd区域内有垂直于纸面向里的匀强磁场，O点是cd边的中点。

一个带正电的粒子(重力忽略不计)从O点沿纸面以垂直于cd边的速度射入正方形区域内，经过时间t0刚好从c点射出磁场。

现设法使该带电粒子从O点沿纸面以与Od成30°的方向(如图中虚线所示)，以各种不同的速率射入正方形内，那么下列说法正确的是（）A．该带电粒子不可能刚好从正方形的某个顶点射出磁场B．若该带电粒子从ab边射出磁场，它在磁场中经历的时间可能是t03.(2016·陕西宝鸡一模)如图所示，横截面为正方形abcd的有界匀强磁场，磁场方向垂直纸面向里。

一束电子以大小不同、方向垂直ad边界的速度飞入该磁场，不计电子重力及相互之间的作用，对于从不同边界射出的电子，下列判断正确的是()A.从ad边射出的电子在磁场中运动的时间都相等B.从c点离开的电子在磁场中运动时间最长C.电子在磁场中运动的速度偏转角最大为πD.从bc边射出的电子的速度一定大于从ad边射出的电子的速度4.（2016高考四川理综物理）如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场。

一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为v b时，从b点离开磁场，在磁场中运动的时间为t b，当速度大小为v c时，从c点离开磁场，在磁场中运动的时间为t c，不计粒子重力。

2023年高三物理二轮高频考点冲刺突破专题16有界磁场及临界极值多解问题专练目标专练内容目标1高考真题（1T—5T ）目标2有界直边界磁场问题（6T—10T ）目标3有界弧形界磁场问题（11T—15T ）目标4有界磁场的临界极值多解问题（16T—20T ）【典例专练】一、高考真题1．如图所示，在xOy 坐标系的第一象限内存在匀强磁场。

一带电粒子在P 点以与x 轴正方向成60︒的方向垂直磁场射入，并恰好垂直于y 轴射出磁场。

已知带电粒子质量为m 、电荷量为q ，OP =a 。

不计重力。

根据上述信息可以得出（）A ．带电粒子在磁场中运动的轨迹方程B ．带电粒子在磁场中运动的速率C ．带电粒子在磁场中运动的时间D ．该匀强磁场的磁感应强度【答案】A【详解】粒子恰好垂直于y 轴射出磁场，做两速度的垂线交点为圆心1O ，轨迹如图所示A ．由几何关系可知1tan 30=3OO a =︒；=cos303a R =︒因圆心的坐标为(0,)3a ，则带电粒子在磁场中运动的轨迹方程为2224()3x y a +-=故A 正确；BD ．洛伦兹力提供向心力，有2v qvB m R=解得带电粒子在磁场中运动的速率为qBR v m =因轨迹圆的半径R 可求出，但磁感应强度B 未知，则无法求出带电粒子在磁场中运动的速率，故BD 错误；C ．带电粒子圆周的圆心角为23π，而周期为22R m T v qB ππ==则带电粒子在磁场中运动的时间22323m t T qBπππ==因磁感应强度B 未知，则运动时间无法求得，故C 错误；故选A 。

2．一匀强磁场的磁感应强度大小为B ，方向垂直于纸面向外，其边界如图中虚线所示， ab为半圆，ac 、bd 与直径ab 共线，ac 间的距离等于半圆的半径。

一束质量为m 、电荷量为q （q >0）的粒子，在纸面内从c 点垂直于ac 射入磁场，这些粒子具有各种速率。

不计粒子之间的相互作用。

知带电粒子在磁场中运动的轨迹半径 R＝rtan 1 1 2πR 3πr
60°＝ 3r.因为∠AOB＝120°，故
∠AO′B＝60°，运动时间 t＝6T＝6× v0 ＝ 3v0 ，D 正确． 3、(2012·安徽理综·19)如图所示，圆形区域内有垂直于纸面向里的匀强磁场，一个带电粒
子以速度 v 从 A 点沿直径 AOB 方向射入磁场，经过 Δt 时间从 C 点射出磁场，OC 与 OB v
qBr
qB，解得 v＝ m ＝2 2×106 m/s.
5、如图所示装置，圆形磁场区域半径为 R1＝ 3×10－2 m，其中分布垂直纸面向外的匀强 磁场，磁感应强度为 B，与磁场区域同心的圆筒半径为 R2＝2 3×10－2 m，其左侧与 两平行金属板 MN 相邻，相邻处有一小孔，将平行板内部和圆筒内部连通．平行金属 板 MN 内部紧靠 M 板处有一带电粒子处于静止状态，且粒子位于小孔和磁场圆心的连 线上，其电荷量为 q＝＋3.2×10－19 C，质量为 m＝6.4×10－27 kg.当两金属板间电压为 π U1＝225 V 时，带电粒子经过电场加速后通过磁场，速度方向偏转了3.不计重力和一切 阻力，求：
出时速度方向改变了 θ 角．磁场的磁感应强度大小为
()
mv
mv
θ
qRtan
A.
2
mv
θ
qRcot
B.
2
mv
θ
qRsin
C.
2
θ
qRcos
D.
2
答 案B mv
θ
mv2
qRcot θ
解析 粒子轨迹如图，根据几何关系 r＝Rcot 2，再根据 qvB＝ r ，解得 B＝
2，故
B 正确． 2、如图所示，半径为 r 的圆形空间内，存在着垂直于纸面向里的匀强磁场，一个带电粒子
