专题：圆形磁场问题

磁场中最小面积问题一、磁场范围为圆形例1. 在如图所示的平面直角坐标系xoy中，有一个圆形区域的匀强磁场（图中未画出），磁场方向垂直于xoy平面，O点为该圆形区域边界上的一点。

现有一质量为m，带电量为+q的带电粒子（重力不计）从O点为以初速度vo沿+x方向进入磁场，已知粒子经过y轴上p点时速度方向与+y方向夹角为θ＝30º，OP=L 求：⑴磁感应强度的大小和方向⑵该圆形磁场区域的最小面积。

二、磁场范围为矩形例2.如图所示，第四象限内有互相正交的匀强电场E与匀强磁场B1，E的大小为0.5×103V/m, B1大小为0.5T；第一象限的某个矩形区域内，有方向垂直纸面向里的匀强磁场B2，磁场的下边界与x轴重合．一质量m=1×10-14kg、电荷量q=1×10-10C的带正电微粒以某一速度v沿与y轴正方向成60°角从M点沿直线运动，经P点进入处于第一象限内的磁场B2区域。

一段时间后，微粒经过y轴上的N点并与y轴正方向成60°角的方向飞出，M点的坐标为(0，-10),N点的坐标为(0，30)．不计粒子重力，g取10m/s2．(1)请分析判断匀强电场E的方向并求微粒运动速度的v大小；(2)匀强磁场B2的大小为多大？；(3) B2磁场区域的最小面积为多少？三、磁场范围为三角形例3如图5，一个质量为，带电量的粒子在BC边上的M点以速度垂直于BC边飞入正三角形ABC。

为了使该粒子能在AC边上的N点（CM＝CN）垂真于AC边飞出ABC，可在适当的位置加一个垂直于纸面向里，磁感应强度为B的匀强磁场。

若此磁场仅分布在一个也是正三角形的区域内，且不计粒子的重力。

试求：（1）粒子在磁场里运动的轨道半径ｒ及周期T；（2）该粒子在磁场里运动的时间t；（3）该正三角形区域磁场的最小边长；四、磁场范围为树叶形v的初速例4.如图，ABCD是边长为a的正方形。

质量为m、电荷量为e的电子以大小为度沿纸面垂直于BC变射入正方形区域。

圆形磁场中的几个典型问题的相关规律练习一、当圆形磁场的半径与圆轨迹半径相等时，即“磁聚焦”存在两条特殊规律规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

规律二：平行射入圆形有界磁场的相同带电粒子，如果圆形磁场的半径与圆轨迹半径相等，则所有粒子都从磁场边界上的同一点射出，并且出射点的切线与入射速度方向平行，如乙图所示。

【典型题目练习】1．如图所示，在半径为R 的圆形区域内充满磁感应强度为B 的匀强磁场，MN 是一竖直放置的感光板．从圆形磁场最高点P 垂直磁场射入大量的带正电，电荷量为q ，质量为m ，速度为v 的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是（ ）A ．只要对着圆心入射，出射后均可垂直打在MN 上B ．对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心C ．对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长D ．只要速度满足qBR v m，沿不同方向入射的粒子出射后均可垂直打在MN 上 2．如图所示，长方形abed 的长ad =0.6m ，宽ab =0.3m ，O 、e 分别是ad 、bc 的中点，以e 为圆心eb 为半径的四分之一圆弧和以O 为圆心Od 为半径的四分之一圆弧组成的区域内有垂直纸面向里的匀强磁场(边界上无磁场)磁感应强度B=0.25T 。

一群不计重力、质量m=3×10-7kg 、电荷量q=+2×10-3C 的带正电粒子以速度v =5×102m/s 沿垂直ad 方向且垂直于磁场射人磁场区域，则下列判断正确的是（ ）A ．从Od 边射入的粒子，出射点全部分布在Oa 边B ．从aO 边射入的粒子，出射点全部分布在ab 边C ．从Od 边射入的粒子，出射点分布在ab 边D ．从ad 边射人的粒子，出射点全部通过b 点3．如图所示，在坐标系xOy 内有一半径为a 的圆形区域，圆心坐标为O 1（a ，0），圆内分布有垂直纸面向里的匀强磁场，在直线y =a 的上方和直线x =2a 的左侧区域内，有一沿x 轴负方向的匀强电场，场强大小为E ，一质量为m 、电荷量为+q （q >0）的粒子以速度v 从O 点垂直于磁场方向射入，当入射速度方向沿x 轴方向时，粒子恰好从O 1点正上方的A 点射出磁场，不计粒子重力，求：（1）磁感应强度B 的大小；（2）粒子离开第一象限时速度方向与y 轴正方向的夹角；（3）若将电场方向变为沿y 轴负方向，电场强度大小不变，粒子以速度v 从O 点垂直于磁场方向、并与x轴正方向夹角θ=300射入第一象限，求粒子从射入磁场到最终离开磁场的总时间t。

数学圆法巧解磁场中的临界问题一、应用技巧1.“放缩圆”法适用条件速度方向一定，大小不同粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化轨迹圆圆心共线如图所示(图中只画出粒子带正电的情景)，速度v越大，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP′上界定方法以入射点P为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法1如图所示，一束电子以大小不同的速率沿图示方向垂直飞入横截面是一正方形的匀强磁场区域，下列判断正确的是()A.电子在磁场中运动时间越长，其轨迹线越长B.电子在磁场中运动时间越长，其轨迹线所对应的圆心角越大C.在磁场中运动时间相同的电子，其轨迹线不一定重合D.电子的速率不同，它们在磁场中运动时间一定不相同【答案】　BC【解析】　由t=θ2πT知，电子在磁场中运动时间与轨迹对应的圆心角成正比，所以电子在磁场中运动的时间越长，其轨迹线所对应的圆心角θ越大，电子飞入匀强磁场中做匀速圆周运动，轨迹线弧长s=rθ，运动时间越长，θ越大，但半径r不一定大，s也不一定大，故A错误，B正确．由周期公式T=2πmqB知，电子做圆周运动的周期与电子的速率无关，所以电子在磁场中的运动周期相同，若它们在磁场中运动时间相同，但轨迹不一定重合，比如：轨迹4与5，它们的运动时间相同，但它们的轨迹对应的半径不同，由r= mvqB可知它们的速率不同，故C正确，D错误．2.“旋转圆”法适用条件速度大小一粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射定，方向不同入初速度为v0，则圆周运动半径为R=mv0qB。

如图所示轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P为圆心、半径R=mvqB的圆上界定方法将一半径为R=mv0qB的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法2如图所示为圆形区域的匀强磁场，磁感应强度为B，方向垂直纸面向里，边界跟y轴相切于坐标原点O。

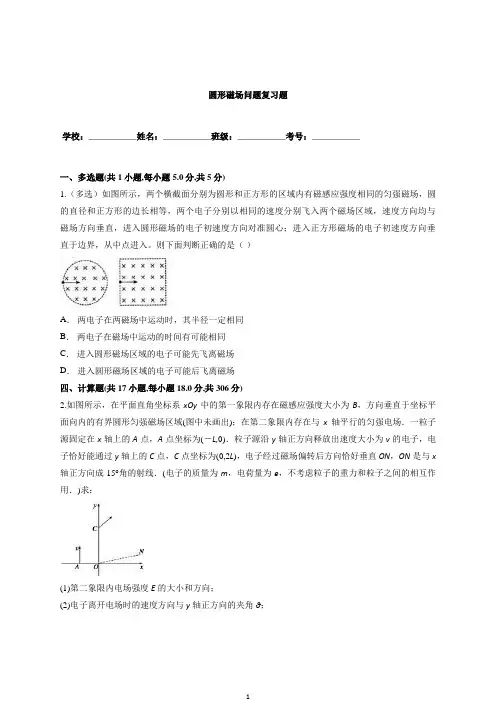

圆形磁场问题复习题学校：___________姓名：___________班级：___________考号：___________一、多选题(共1小题,每小题5.0分,共5分)1.（多选）如图所示，两个横截面分别为圆形和正方形的区域内有磁感应强度相同的匀强磁场，圆的直径和正方形的边长相等，两个电子分别以相同的速度分别飞入两个磁场区域，速度方向均与磁场方向垂直，进入圆形磁场的电子初速度方向对准圆心；进入正方形磁场的电子初速度方向垂直于边界，从中点进入。

则下面判断正确的是（）A．两电子在两磁场中运动时，其半径一定相同B．两电子在磁场中运动的时间有可能相同C．进入圆形磁场区域的电子可能先飞离磁场D．进入圆形磁场区域的电子可能后飞离磁场四、计算题(共17小题,每小题18.0分,共306分)2.如图所示，在平面直角坐标系xOy中的第一象限内存在磁感应强度大小为B，方向垂直于坐标平面向内的有界圆形匀强磁场区域(图中未画出)；在第二象限内存在与x轴平行的匀强电场．一粒子源固定在x轴上的A点，A点坐标为(－L,0)．粒子源沿y轴正方向释放出速度大小为v的电子，电子恰好能通过y轴上的C点，C点坐标为(0,2L)，电子经过磁场偏转后方向恰好垂直ON，ON是与x轴正方向成15°角的射线．(电子的质量为m，电荷量为e，不考虑粒子的重力和粒子之间的相互作用．)求：(1)第二象限内电场强度E的大小和方向；(2)电子离开电场时的速度方向与y轴正方向的夹角θ；(3)粗略画出电子在电场和磁场中的轨迹；(4)圆形磁场的最小半径R min.3.如图所示，平行板电容器上板M带正电，两板间电压恒为U，极板长为（1+）d，板间距离为2d，在两板间有一圆形匀强磁场区域，磁场边界与两板及右侧边缘线相切，P点是磁场边界与下板N的切点，磁场方向垂直于纸面向里，现有一带电微粒从板的左侧进入磁场，若微粒从两板的正中间以大小为v0水平速度进入板间电场，恰做匀速直线运动，经圆形磁场偏转后打在P点。

（选修3-1）第三部分磁场专题3.11 圆形边界磁场问题（基础篇）一．选择题1.（2019合肥三模）图示为一粒子速度选择器原理示意图。

半径为l0cm的圆柱形桶内有一匀强磁场，磁感应强度大小为1.0×10-4T，方向平行于轴线向外，圆桶的某直径两端开有小孔，粒子束以不同角度由小孔入射，将以不同速度从另一个孔射出。

有一粒子源发射出速度连续分布、比荷为2.0×1011C/kg的带正电粒子，若某粒子出射的速度大小为×106m/s，粒子间相互作用及重力均不计，则该粒子的入射角θ为（）A. B. C. D.【参考答案】B【命题意图】本题以带电粒子射入圆形匀强磁场区域做匀速圆周运动为情景，考查洛伦兹力、牛顿运动定律及其相关知识点。

【解题思路】画出粒子在圆形匀强磁场区域运动轨迹，如图所示，由图中几何关系可得rcosθ=R，由洛伦兹力提供向心力，qvB=m2vr，q/m=2.0×1011C/kg，联立解得θ=45°，选项B正确。

【方法归纳】对于带电粒子在有界匀强磁场中的运动，首先根据题述情景画出带电粒子运动轨迹，根据几何关系得出轨迹半径r （或r 的表达式），然后利用洛伦兹力等于向心力列方程解答。

2.(多选)(2019·广东省惠州市模拟)如图所示，在半径为R 的圆形区域内充满磁感应强度为B 的匀强磁场，MN 是一竖直放置的感光板．从圆形磁场最高点P 以速度v 垂直磁场正对着圆心O 射入带正电的粒子，且粒子所带电荷量为q 、质量为m ，不考虑粒子重力，关于粒子的运动，以下说法正确的是( )A ．粒子在磁场中通过的弧长越长，运动时间也越长B ．射出磁场的粒子其出射方向的反向延长线也一定过圆心OC ．射出磁场的粒子一定能垂直打在MN 上D ．只要速度满足v ＝qBR m ，入射的粒子出射后一定垂直打在MN 上【参考答案】 BD【名师解析】 速度不同的同种带电粒子在磁场中做匀速圆周运动的周期相等，对着圆心入射的粒子，速度越大在磁场中轨道半径越大，弧长越长，轨迹对应的圆心角θ越小，由t ＝θ2πT 知，运动时间t 越小，故A 错误；带电粒子的运动轨迹是圆弧，根据几何知识可知，对着圆心入射的粒子，其出射方向的反向延长线一定过圆心，故B 正确；速度不同，半径不同，轨迹对应的圆心角不同，对着圆心入射的粒子，出射后不一定垂直打在MN 上，与粒子的速度有关，故C 错误；速度满足v ＝qBR m 时，粒子的轨迹半径为r ＝mvqB ＝R ，入射点、出射点、O 点与轨迹的圆心构成菱形，射出磁场时的轨迹半径与最高点的磁场半径垂直，粒子一定垂直打在MN 板上，故D 正确．3．（6分）（2019湖北武汉武昌5月调研）如图所示，真空中，垂直于纸面向里的匀强磁场只在两个同心圆所夹的环状区域存在（含边界），两圆的半径分别为R 、3R ，圆心为O ．一重力不计的带正电粒子从大圆边缘的P 点沿PO 方向以速度v 1射入磁场，其运动轨迹如图，轨迹所对的圆心角为120°．若将该带电粒子从P 点射入的速度大小变为v 2时，不论其入射方向如何，都不可能进入小圆内部区域，则v 1：v 2至少为（ ）A．B．C．D．2【参考答案】B【命题意图】本题以带电粒子在圆环形磁场区域的运动为情景，意在考查洛伦兹力和牛顿运动定律及其相关知识点。

圆形磁场中的几个典型问题许多同学对带电粒子在圆形有界磁场中的运动问题常常无从下手，一做就错．常见问题分别是“最值问题、汇聚发散问题、边界交点问题、周期性问题”．对于这些问题，针对具体类型，抓住关键要素，问题就能迎刃而解，下面举例说明．一、最值问题的解题关键——抓弦长1．求最长时间的问题例1 真空中半径为R=3×10-2m的圆形区域内，有一磁感应强度为B=0.2T的匀强磁场，方向如图1所示一带正电的粒子以初速度v0=106m / s 从磁场边界上直径ab 一端a 点处射入磁场，已知该粒子比荷为q/m=108C / kg ，不计粒子重力，若要使粒子飞离磁场时偏转角最大，其入射时粒子初速度的方向应如何？（以v0与Oa 的夹角 表示）最长运动时间多长？小结：本题涉及的是一个动态问题，即粒子虽然在磁场中均做同一半径的匀速圆周运动，但因其初速度方向变化，使粒子运动轨迹的长短和位置均发生变化，并且弦长的变化一定对应速度偏转角的变化，同时也一定对应粒子做圆周运动轨迹对应圆心角的变化，因而当弦长为圆形磁场直径时，偏转角最大．2 ．求最小面积的问题例2 一带电质点的质量为m，电量为q，以平行于Ox 轴的速度v从y轴上的a点射人如图3 所示第一象限的区域．为了使该质点能从x轴上的b点以垂直于x轴的速度v 射出，可在适当的地方加一个垂直于xoy平面、磁感应强度为B的匀强磁场．若此磁场仅分布在一个圆形区域内，试求此圆形磁场区域的最小面积，重力忽略不计．小结：这是一个需要逆向思维的问题，而且同时考查了空间想象能力，即已知粒子运动轨迹求所加圆形磁场的位置．解决此类问题时，要抓住粒子运动的特点即该粒子只在所加磁场中做匀速圆周运动，所以粒子运动的1 / 4 圆弧必须包含在磁场区域中且圆运动起点、终点必须是磁场边界上的点，然后再考虑磁场的最小半径．上述两类“最值”问题，解题的关键是要找出带电粒子做圆周运动所对应的弦长．二、汇聚发散问题的解题关键——抓半径当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

圆形磁场试题及答案1. 一个带正电的粒子以速度v垂直于磁场方向进入一个均匀的圆形磁场中，其半径为R。

如果粒子的电荷量为q，磁场强度为B，求粒子在磁场中的运动轨迹。

答案：粒子在磁场中将做匀速圆周运动。

根据洛伦兹力提供向心力的原理，有qvB = m*v^2/R，其中m为粒子的质量。

解得粒子的运动半径R' = mv/qB。

2. 若上述粒子的质量为m，求粒子在磁场中运动的周期T。

答案：周期T可以通过公式T = 2πm/qB计算得出。

3. 一个带负电的粒子以速度v进入一个垂直于磁场方向的圆形磁场中，磁场强度为B，求粒子在磁场中的运动半径。

答案：由于粒子带负电，其运动半径R'与正电粒子相反，即R' = -mv/qB。

4. 若磁场强度B增大为原来的2倍，求粒子在磁场中的运动周期。

答案：磁场强度B增大为原来的2倍，粒子在磁场中的运动周期T不变，因为周期T与磁场强度B无关。

5. 一个带电粒子在圆形磁场中做匀速圆周运动，已知粒子的电荷量为q，质量为m，磁场强度为B，求粒子的运动速度v。

答案：根据洛伦兹力提供向心力的原理，有qvB = m*v^2/R，解得粒子的运动速度v = qBR/m。

6. 若磁场强度B减小为原来的一半，求粒子在磁场中的运动半径。

答案：磁场强度B减小为原来的一半，粒子在磁场中的运动半径R'将增大为原来的2倍，即R' = 2mv/qB。

7. 一个带电粒子在圆形磁场中做匀速圆周运动，已知粒子的电荷量为q，质量为m，求粒子的运动周期T。

答案：根据周期公式T = 2πm/qB，可以计算出粒子的运动周期T。

8. 若粒子的质量m增大为原来的2倍，求粒子在磁场中的运动半径。

答案：粒子的质量m增大为原来的2倍，粒子在磁场中的运动半径R'将减小为原来的1/2，即R' = mv/2qB。

9. 一个带电粒子在圆形磁场中做匀速圆周运动，已知粒子的电荷量为q，磁场强度为B，求粒子的质量m。

关于圆形有界磁场的几个结论
1．圆形有界磁场的磁感应是沿着圆形有界磁场的中心点放射且向偏离中心点的位置递减的。

2．圆形有界磁场的磁感应强度受圆形有界磁场的半径的影响，当半径变大时磁感应强度变小。

3．圆形有界磁场的磁场强度沿着圆形磁场的中心点向偏离中心点方向递减，但在距离磁场中心太远时磁场强度几乎不受影响。

4．由于圆形有界磁场的磁感应强度和磁场强度是沿着圆形磁场的中心点向偏离中心点方向递减的，因此圆形有界磁场可用两个独立的、以原点为中心的坐标系统来确定。

（选修3-1）第三部分 磁场专题3.11 圆形边界磁场问题（基础篇）一．选择题1.（2019合肥三模）图示为一粒子速度选择器原理示意图。

半径为l 0cm 的圆柱形桶内有一匀强磁场，磁感应强度大小为1.0×10-4T ，方向平行于轴线向外，圆桶的某直径两端开有小孔，粒子束以不同角度由小孔入射，将以不同速度从另一个孔射出。

有一粒子源发射出速度连续分布、比荷为2.0×1011C/kg 的带正电粒子，若某粒子出射的速度大小为×106m/s ，粒子间相互作用及重力均不计，则该粒子的入射角θ为（ ）A. B. C. D.2.(多选)(2019·广东省惠州市模拟)如图所示，在半径为R 的圆形区域内充满磁感应强度为B 的匀强磁场，MN 是一竖直放置的感光板．从圆形磁场最高点P 以速度v 垂直磁场正对着圆心O 射入带正电的粒子，且粒子所带电荷量为q 、质量为m ，不考虑粒子重力，关于粒子的运动，以下说法正确的是( )A ．粒子在磁场中通过的弧长越长，运动时间也越长B ．射出磁场的粒子其出射方向的反向延长线也一定过圆心OC ．射出磁场的粒子一定能垂直打在MN 上D ．只要速度满足v ＝qBR m，入射的粒子出射后一定垂直打在MN 上 3．（6分）（2019湖北武汉武昌5月调研）如图所示，真空中，垂直于纸面向里的匀强磁场只在两个同心圆所夹的环状区域存在（含边界），两圆的半径分别为R 、3R ，圆心为O ．一重力不计的带正电粒子从大圆边缘的P 点沿PO 方向以速度v 1射入磁场，其运动轨迹如图，轨迹所对的圆心角为120°．若将该带电粒子从P点射入的速度大小变为v2时，不论其入射方向如何，都不可能进入小圆内部区域，则v1：v2至少为（）A．B．C．D．24.（2018金考卷）如图所示，在xOy坐标系中，以（r，0）为圆心的圆形区域内存在方向垂直于纸面向里的匀强磁场，在y>r的足够大的区域内，存在沿y轴负方向的匀强电场。

2023年高三物理二轮常见模型与方法强化专训专练专题20 磁场中的旋转圆、放缩圆、平移圆、磁聚焦模型一、旋转圆模型1．如图所示，空间存在垂直纸面向外的匀强磁场（图中未画出），一放射源P 位于足够大的绝缘板AB 上方，放射性物质为23892U ，发生α衰变后，放出α射线，23490Th 留在放射源中，P到AB 的距离为d ，在纸面内向各个方向发射速率均为v 的α粒子，不考虑粒子间的相互作用和α粒子的重力。

已知α粒子做圆周运动的半径也为d ，则（ ）A ．核反应方程为23892U→23490Th ＋42HeB ．板上能被α粒子打到的区域长度是2dC ．α粒子到达板上的最长时间为32dv π D ．α粒子到达板上的最短时间为2dvπ【答案】AC【详解】A ．根据质量数守恒和电荷数守恒可知，核反应方程为238234492902U Th He →+，A 正确；B ．打在极板上粒子轨迹的临界状态如上图所示根据几何关系知，带电粒子能到达板上的长度1)l d d ==，B 错误；CD ．由题意如画出所示由几何关系知最长时间为1轨迹经过的时间，即竖直向上射出的α粒子到达板上的时间最长，其轨迹对应的圆心角为270°，故最长时间为3323442d dt T v v ==⨯=长ππ而最短时间为轨迹2，其轨迹对应的弦长为d ，故对应的圆心角为60°，最短时间为112663d dt T v v==⨯=短ππ，D错误C 正确。

故选AC 。

2．如图所示，在边长为L 的等边三角形区域ABC 内存在着垂直纸面的匀强磁场（未画出），磁感应强度大小为03B qL=，大量质量为m 、带电荷量为q 的粒子从BC 边中点O 沿不同的方向垂直于磁场以速率v 0射入该磁场区域，不计粒子重力，则下列说法正确的是（ ）ABC ．对于从AB 和ACD ．对于从AB 和AC边射出的粒子，在磁场中运动的最短时间为012Lv 【答案】BC【详解】A．所有粒子的初速度大小相等，它们在磁场中做匀速圆周运动的轨迹半径为0mv r qB ==故A 错误；B．粒子做圆周运动的周期为002r LT v v π==故B 正确； C ．当粒子运动轨迹对应的弦最长时，圆心角最大，粒子运动时间最长，当粒子运动轨迹对应的弦长最短时，对应的圆心角最小，粒子运动时间最短。

高考物理专题复习－9.6 圆形边界磁场问题（解析版）一．选择题1（2018金考卷）.如图所示，在xOy坐标系中，以（r，0）为圆心的圆形区域内存在方向垂直于纸面向里的匀强磁场，在y>r的足够大的区域内，存在沿y轴负方向的匀强电场。

在xOy平面内，从O点以相同速率、沿不同方向向第一象限发射质子，且质子在磁场中运动的半径也为r。

不计质子所受重力及质子间的相互作用力。

则质子A．在电场中运动的路程均相等B．最终离开磁场时的速度方向均沿x轴正方向C．在磁场中运动的总时间均相等D．从进入磁场到最后离开磁场过程的总路程均相等【参考答案】AC【命题意图】本题考查带电粒子在有界匀强磁场中的运动和在匀强电场中的运动及其相关的知识点。

【解题思路】根据题述圆形磁场的半径与质子在磁场中运动的半径相同，从O点以相同的速率沿不同方向向第一象限发射质子，质子经过磁场偏转后以相同的速率平行于y轴射出做减速运动，速度减小到零后反向加速后进入磁场，根据动能定理，在电场中运动的路程均相等，选项A正确；通过分析可知，质子最终离开磁场时的速度方向均与原来进入磁场时速度方向相同，选项B错误；由于带电粒子在磁场中两次运动轨迹虽然不同，但是两次轨迹所对的圆心角之和相同，两次运动的轨迹长度之和相等，所以带电粒子在磁场中运动的总时间相等，选项C正确；带电粒子在电场中运动时间相等，在磁场区域运动时间相等，由于磁场区域与电场区域之间有非场区，所以质子从进入磁场区域到离开磁场区域的过程中的总路程不相等，选项D错误。

2.（2018云南昭通五校联考）如图，在半径为R=mv0/q B的圆形区域内有水平向里的匀强磁场，磁感应强度为B；圆形区域右侧有一竖直感光板MN．带正电粒子从圆弧顶点P以速率v0平行于纸面进入磁场，已知粒子质量为m，电量为q，粒子重力不计．若粒子对准圆心射入，则下列说法中正确的是( )A．粒子一定沿半径方向射出B．粒子在磁场中运动的时间为πm/2q BC．若粒子速率变为2v0，穿出磁场后一定垂直打到感光板MN上D．粒子以速度v0从P点以任意方向射入磁场，离开磁场后一定垂直打在感光板MN上【参考答案】ABD轨迹圆弧对应的圆心角为故运动时间为：t=T/4，T=，所以t=πm/2q B，B正确；若粒子速率变为2v0，则轨道半径变为2R，运动轨迹如图：故不是垂直打到感光板MN上，故C错误；当带电粒子以v0射入时，带电粒子在磁场中的运动轨道半径为R．设粒子射入方向与PO方向夹角为θ，带电粒子从区域边界S射出，带电粒子运动轨迹如图所示．因P O3=O3S=PO=SO=R所以四边形POSO3为菱形，由图可知：PO∥O3S，v3⊥SO3，因此，带电粒子射出磁场时的方向为水平方向，与入射的方向无关．故D正确；故选：ABD．3．如图所示，在一个圆环内的区域内存在垂直纸面向外的匀强磁场（磁场未画出），圆环逆时针转动并在环上开有一个小缺口，一带正电的粒子从小缺口沿直径方向进入圆环内部，且与圆环没有发生碰撞，最后从小缺口处离开磁场区域，已知粒子的比荷为k，磁场的磁感应强度大小为B，圆环的半径为R，粒子进入磁场时的速度为，不计粒子的重力，则圆环转动的角度A. kBB. 3kBC. 5kBD. 7kB【参考答案】AC【名师解析】粒子进入磁场后做匀速圆周运动，故，粒子将圆环区域内运动四分之一周期离开磁场，粒子运动的时间为，在这段时间内，圆环转过的角度为，根据可得，故AC正确，BD错误；故选AC。

圆形有界磁场中磁聚焦集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#高三物理圆形有界磁场中“磁聚焦”的相关规律练习当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

规律二：平行射入圆形有界磁场的相同带电粒子，如果圆形磁场的半径与圆轨迹半径相等，则所有粒子都从磁场边界上的同一点射出，并且出射点的切线与入射速度方向平行，如乙图所示。

【典型题目练习】1．如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的感光板．从圆形磁场最高点P垂直磁场射入大量的带正电，电荷量为q，质量为m，速度为v的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是（）A．只要对着圆心入射，出射后均可垂直打在MN上B．对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心C．对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长D．只要速度满足qBR，沿不同方向入射的粒子出射后均可垂直打在MN上vm2．如图所示，长方形abed的长ad=，宽ab=，O、e分别是ad、bc的中点，以e为圆心eb为半径的四分之一圆弧和以O为圆心Od为半径的四分之一圆弧组成的区域内有垂直纸面向里的匀强磁场(边界上无磁场)磁感应强度B=。

一群不计重力、质量m=3×10-7kg、电荷量q=+2×10-3C的带正电粒子以速度v=5×102m/s沿垂直ad 方向且垂直于磁场射人磁场区域，则下列判断正确的是（）A．从Od边射入的粒子，出射点全部分布在Oa边B．从aO边射入的粒子，出射点全部分布在ab边C．从Od边射入的粒子，出射点分布在ab边D．从ad边射人的粒子，出射点全部通过b点3．如图所示，在坐标系xOy内有一半径为a的圆形区域，圆心坐标为O1（a，0），圆内分布有垂直纸面向里的匀强磁场，在直线y=a的上方和直线x=2a的左侧区域内，有一沿x轴负方向的匀强电场，场强大小为E，一质量为m、电荷量为+q（q>0）的粒子以速度v从O点垂直于磁场方向射入，当入射速度方向沿x轴方向时，粒子恰好从O1点正上方的A点射出磁场，不计粒子重力，求：（1）磁感应强度B的大小；（2）粒子离开第一象限时速度方向与y轴正方向的夹角；（3）若将电场方向变为沿y轴负方向，电场强度大小不变，粒子以速度v从O点垂直于磁场方向、并与x轴正方向夹角θ=300射入第一象限，求粒子从射入磁场到最终离开磁场的总时间t。

专题训练：带电粒子在磁场中的运动—-动态圆问题一、单选题（共13小题,每小题5。

0分，共65分）1。

如图所示,边界OA与OC之间分布有垂直纸面向里的匀强磁场,边界OA上有一粒子源S。

某一时刻，从S平行于纸面向各个方向发射出大量带正电的同种粒子(不计粒子的重力及粒子间的相互作用），所有粒子的初速度大小相同，经过一段时间有大量粒子从边界OC射出磁场．已知∠AOC＝60°，从边界OC 射出的粒子在磁场中运动的最长时间等于T/2(T为粒子在磁场中运动的周期),则从边界OC 射出的粒子在磁场中运动的最短时间为( )A．T/2B．T/4C．T/6D．T/82。

在真空室中,有垂直于纸面向里的匀强磁场，三个质子1、2和3分别以大小相等、方向如图所示的初速度v1、v2和v3，经过平板MN上的小孔O射入匀强磁场，这三个质子打到平板MN上的位置到小孔O的距离分别是s1、s2和s3，则有（)A．s1＞s2＞s3B．s1＜s2＜s3C．s1=s3＞s2D．s1=s3＜s23.如图所示，在荧屏MN上方分布了水平方向的匀强磁场，磁感应强度的大小B=0。

1T,方向与纸面垂直。

距离荧屏h=16cm处有一粒子源S，以速度v=1×106m/s不断地在纸面内向各个方向发射比荷的带正电粒子，不计粒子的重力，则粒子打在荧屏范围的长度为( ）A．12cmB．16cmC．20cmD．24cm4.如图，圆形区域内有一垂直纸面的匀强磁场,P为磁场边界上的一点。

有无数带有同样电荷、具有同样质量的粒子在纸面内沿各个方向以同样的速率通过P点进入磁场.这些粒子射出边界的位置均处于边界的某一段弧上，这段圆弧的弧长是圆周长的1/3.将磁感应强度的大小从原来的B1变为B2，结果相应的弧长变为原来的一半,则B2与B1等于（）A．2 B．3C．D．5。

在一空心圆柱面内有一垂直于纸面的匀强磁场,磁感应强度为B，其横截面如图所示，磁场边界为同心圆，内，外半径分别为r和()．圆心处有一粒子源不断地沿半径方向射出质量为，电量为q的带电粒子，不计粒子重力．为使这些粒子不射出磁场外边界，粒子从圆心处射出时速度不能超过（)A．B．C．D．6。

圆形有界磁场问题的分类及解析1、对心飞入问题【例1】电视机的显像管中，电子束的偏转是用磁偏转技术实现的。

电子束经过电压为U 的加速电场后，进入一圆形匀强磁场区，如图1所示。

磁场方向垂直于圆面。

磁场区的中心为O ，半径为r 。

当不加磁场时，电子束将通过O 点而打到屏幕的中心M 点。

为了让电子束射到屏幕边缘，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B 应为多少?解析：如图2所示，电子在磁场中沿圆弧ab 运动，圆心为C ，半径为R 。

可证三角形△CaO ≌ △CbO ，则∠CbO ＝90°，电子离开磁场时速度的反向延长线经过O 点。

由几何关系可知 tan θ2＝rR又有 eU ＝ 12mv 2 evB ＝m v 2R 三式联立解 B ＝ 1r2mU e tan θ2点评：粒子沿半径方向飞入圆形匀强磁场，必沿半径方向飞出磁场。

2、圆心出发问题【例2】 一匀强磁场，磁场方向垂直于xOy 平面，在xOy 平面上，磁场分布在以O 点为中心的一个圆形区域内。

一个质量为m 、电荷量为q 的带电粒子，由原点O 开始运动，初速度为v ，方向沿x 轴正方向。

后来粒子经过y 轴上的P 点，此时速度方向与y 轴的夹角为30°，P 到O 的距离为L ，如图3所示。

不计重力的影响。

求磁场的磁感应强度B 的大小和xy 平面上磁场区域的半径R 。

解析：如图4所示，粒子在磁场中轨迹的圆心C 必在y 轴上，且P 点在磁场区之外。

粒子从A 点离开磁场区，设轨迹半径为r 。

则L ＝ r ＋rsin 30°＝3r又 qvB ＝m v 2r 可求得 B ＝3mvqL磁场区域的半径 R ＝2rcos 30°＝3r ＝33L点评：画轨迹时可先画一个完整的圆，然后分析粒子从圆周上哪一点离开，速度方向才会与题意相符，只要找到了离场点，问题就能解决了。

3、最长时间（最大偏角）问题【例3】如图5所示，在真空中半径r ＝3.0×10-2m 的圆形区域内，有磁感应强度B ＝0.2 T ，方向垂直纸面向里的匀强磁场，一束带正电的粒子以初速度v 0＝1.0×106 m/s ，从磁场边界直径ab 的a 端沿各个方向射入磁场，且初速方向都垂直于磁场方向。
