带电粒子在磁场中的边界问题

带电粒子在有界磁场中运动的临界问题湖北省黄梅县第五中学石成美“临界问题”大量存在于高中物理的许多章节中，如“圆周运动中小球能过最高点的速度条件”“动量中的避免碰撞问题”等等，这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极值，但关键是找准临界状态。

带电粒子在有界磁场中运动的临界问题，在解答上除了有求解临界问题的共性外，又有它自身的一些特点。

一、解题方法画图→动态分析→找临界轨迹。

（这类题目关键是作图，图画准了，问题就解决了一大半，余下的就只有计算了──这一般都不难。

）二、常见题型（B为磁场的磁感应强度，v0为粒子进入磁场的初速度）分述如下：第一类问题：例1 如图1所示，匀强磁场的磁感应强度为B，宽度为d，边界为CD和EF。

一电子从CD边界外侧以速率v0垂直匀强磁场射入，入射方向与CD边界夹角为θ。

已知电子的质量为m，电荷量为e，为使电子能从磁场的另一侧EF射出，求电子的速率v0至少多大？分析：如图2，通过作图可以看到：随着v0的增大，圆半径增大，临界状态就是圆与边界EF相切，然后就不难解答了。

第二类问题：例2如图3所示，水平线MN下方存在垂直纸面向里的磁感应强度为B的匀强磁场，在MN线上某点O正下方与之相距L的质子源S，可在纸面内360°范围内发射质量为m、电量为e、速度为v0=BeL/m的质子，不计质子重力，打在MN上的质子在O点右侧最远距离OP=________，打在O点左侧最远距离OQ=__________。

分析：首先求出半径得r=L，然后作出临界轨迹如图4所示（所有从S发射出去的质子做圆周运动的轨道圆心是在以S为圆心、以r=L为半径的圆上，这类问题可以先作出这一圆──就是圆心的集合，然后以圆上各点为圆心，作出一系列动态圆），OP=，OQ=L。

【练习】如图5所示，在屏MN的上方有磁感应强度为B的匀强磁场，磁场方向垂直纸面向里。

P为屏上的一小孔，PC与MN垂直。

带电粒子在磁场中运动的临界问题一、“矩形”有界磁场中的临界问题【例1】如图所示，一足够长的矩形区域abcd 内充满方向垂直纸面向里、磁感应强度为B 的匀强磁场，在ad 边中点O ，方向垂直磁场向里射入一速度方向跟ad 边夹角θ＝30°、大小为v 0的带正电粒子，已知粒子质量为m ，电量为q ，ad 边长为L ，ab 边足够长，粒子重力不计，求(1)粒子能从ab 边上射出磁场的v 0大小范围。

(2)若粒子速度不受上述v 0大小的限制，求粒子在磁场中运动的最长时间。

解析: (1)①假设粒子以最小的速度恰好从左边偏转出来时的速度为v 1，圆心在O 1点，如图 (甲)，轨道半径为R 1，对应圆轨迹与ab 边相切于Q 点，由几何知识得：R 1＋R 1sin θ＝0.5L由牛顿第二定律得1211R v m B qv =； 得m qBLv =1②假设粒子以最大速度恰好从右边偏转出来，设此时的轨道半径为R 2，圆心在O 2点，如图 (乙)，对应圆轨迹与dc 边相切于P 点。

由几何知识得：R 2＝L由牛顿第二定律得2222R v m B qv =；得m qBLv =2粒子能从ab 边上射出磁场的v 0应满足mqBLv m qBL ≤≤3(2)如图 (丙)所示，粒子由O 点射入磁场，由P 点离开磁场，该圆弧对应运行时间最长。

粒子在磁场内运行轨迹对应圆心角为πα35=。

而απ2T t m = 由Rv mqvB 2=，得qB mv R =，qBmT π2= qBmt m 35π=【练习1】如图所示，宽度为d 的有界匀强磁场，磁感应强度为B ，MM ′和NN ′是它的两条边界线，现有质量m 、电荷量为q 的带电粒子沿图示方向垂直磁场射入，要使粒子不能从边界NN ′射出，粒子最大的入射速度v 可能是( )A ．小于mqBdB ．小于()mqBd22+C ．小于mqBd2 D ．小于()mqBd22—解析:BD二、“角形磁场区”情景下的临界问题【例2】如图所示，在坐标系xOy 平面内，在x ＝0和x ＝L 范围内分布着匀强磁场和匀强电场，磁场的下边界AB 与y 轴成45°，其磁感应强度为B ，电场的上边界为x 轴，其电场强度为E .现有一束包含着各种速率的同种粒子由A 点垂直y 轴射入磁场，带电粒子的比荷为q /m .一部分粒子通过磁场偏转后由边界AB 射出进入电场区域．不计粒子重力，求： (1)能够由AB 边界射出的粒子的最大速率；(2)粒子在电场中运动一段时间后由y 轴射出电场，射出点与原点的最大距离． 解: (1)由于AB 与初速度成45°，所以粒子由AB 线射出磁场时速度方向与初速度成45°角．粒子在磁场中做匀速圆周运动，速率越大，圆周半径越大．速度最大的粒子刚好由B 点射出． 由牛顿第二定律Rv mB qv 2=由几何关系可知 r ＝L ，得 mqBLv =(2)粒子从B 点垂直电场射入后，在竖直方向做匀速运动，在水平方向做匀加速运动． 在电场中，由牛顿第二定律Eq ＝ma 此粒子在电场中运动时221at L =d ＝vt ，得mEqLBL d 2=【例3】如图所示，M 、N 为两块带异种电荷正对的金属板，其中M 板的表面为圆弧面，P 为M 板中点；N 板的表面为平面，Q 为N 板中点的一个小孔．PQ 的连线通过圆弧的圆心且与N 板垂直．PQ 间距为d ，两板间电压数值可由从0到某最大值之间变化，图中只画了三条代表性电场线．带电量为＋q ，质量为m 的粒子，从点P 由静止经电场加速后，从小孔Q 进入N 板右侧的匀强磁场区域，磁感应强度大小为B ，方向垂直纸面向外，CD 为磁场边界线，它与N 板的夹角为α＝45°，孔Q 到板的下端C 的距离为L .当M 、N 两板间电压取最大值时，粒子恰垂直打在CD 板上． 不计粒子重力，求：(1)两板间电压的最大值Um ；(2)CD 板上可能被粒子打中的区域长度x ； (3)粒子在磁场中运动的最长时间tm .解: (1)M 、N 两板间电压取最大值时，粒子恰垂直打在CD 板上，所以圆心在C 点，如图所示． C H ＝QC ＝L ，故半径R 1＝L又1211R v m B qv = 2121mv qU m =得mL qB U m 222=(2)设轨迹与CD 板相切于K 点，半径为R 2在△AKC 中：2245sin R L R -=︒，得()L R 122-=因KC 长等于()L R 122-=，所以，CD 板上可能被粒子打中的区域长度x 为HK ：()L R R x 2221-=-=(3)打在QE 段之间的粒子在磁场中运动时间最长，均为半周期：qBm T t m π==21三、“圆形磁场区”情景下的临界问题 【例4】（2012，揭阳调考）如图，相距为R 的两块平行金属板M 、N 正对放置，s 1、s 2分别为M 、N 板上的小孔，s 1、s 2、O 三点共线且水平，且s 2O ＝R 。

18.4.带电粒子在磁场中运动的临界、多解问题要点一. 带电粒子在磁场中运动的临界问题1.临界问题的特点带电粒子在磁场中运动，由于速度或大小的变化，往往会存在临界问题，如下所示为常见的三种临界草图。

临界特点：（1）粒子刚好穿出磁场的条件：在磁场中运动的轨迹与边界相切.（2）根据半径判断速度的极值：轨迹圆的半径越大，对应的速度越大.（3）根据圆心角判断时间的极值：粒子运动转过的圆心角越大，时间越长.（4）根据弧长（或弦长）判断时间的极值：当速率一定时，粒子运动弧长（或弦长）越长，时间越长.2.解题思路分析思路：以临界问题的关键词“恰好”“最大”“至少”“要使......”等为突破口，寻找临界点，确定临界状态，画出临界状态下的运动轨迹，建立几何关系求解．往往采用数学方法和物理方法的结合：1.利用“矢量图”“边界条件”结合“临界特点”画出“临界轨迹”。

2.利用“三角函数”“不等式的性质”“二次方程的判别式”等求临界极值。

一般解题流程：3.探究“临界轨迹”的方法1. “伸缩圆”动态放缩法定点粒子源发射速度大小不同、方向相同的同种带电粒子时，其轨迹半径不同，相当于定点圆在“伸缩”。

特点：1.速度越大，轨迹半径越大。

2.各轨迹圆心都在垂直于初速度方向的直线上。

应用：结合具体情境根据伸缩法，可以分析出射的临界点，求解临界半径。

2. “旋转圆”旋转平移法定点粒子源发射速度大小相同、方向不同的同种带电粒子时，其轨迹半径相同，相当于定点圆在“旋转”特点：1.半径相同，方向不同。

2.各轨迹圆心在半径为R的同心圆轨迹上。

旋转圆的应用：结合具体情境，可以分析圆心角、速度偏向角、弦切角、弧长、弦长的大小；求解带电粒子的运动时间.应用情景1.（所有的弦长中直径最长）速度大小相同、方向不同的同种带电粒子，从直线磁场边界上P点入射。

M点是粒子打到直线边界上的最远点(所有的弦长中直径最长)．应用情景2.（所有的弦长中直径最长）速度大小相同方向不同的同种带电粒子，从圆形磁场边界上的P射入磁场；①若轨迹半径>磁场半径当PM距离为磁场直径时，粒子出射点与入射点之间的距离最远、共有弦最长、时间最长。

带电粒子在磁场中的多解和临界问题1、如图14所示,边长为L 的等边三角形ABC 为两个有界匀强磁场的理想边界,三角形内的磁场方向垂直纸面向外,磁感应强度大小为B,三角形外的磁场(足够大)方向垂直纸面向里,磁感应强度大小也为B.把粒子源放在顶点A 处,它将沿∠A 的角平分线发射质量为m 、电荷量为q 、初速度为v= 的负电粒子(粒子重力不计). 求:1)从A 射出的粒子第一次到达C 点所用时间为多少?(2)带电粒子在题设的两个有界磁场中运动的周期.2、一匀强磁场，磁场方向垂直于xy 平面，在xy 平面上，磁场分布在以O 为中心的一个圆形区域内。

一个质量为m 、电荷量为q 的带电粒子，由原点O 开始运动，初速度为v ，方向沿x 正方向。

后来，粒子经过y 上的P 点，此时速度方向与y 轴的夹角为30°，P 到O 的距离为L ，如图所示。

不计 重力影响。

求：磁场的磁感应强度B 的大小和 xy 平面上磁场区域的半径R 。

4、如图所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B ＝0.60 T ，磁场内有一块平面感光板ab ，板面与磁场方向平行，在距ab 距离l ＝16 cm 处，有一个点状的α放射源S ，它向各个方向发射α粒子，α粒子的速度都是v ＝3.0×106 m/s ，已知α粒子的比荷＝5.0×107 C/kg ，现只考虑在图纸平面中运动的α粒子，求ab 上被α粒子打中的区域的长度．mqBL 3．如图所示，在屏MN 的上方有磁感应强度为B 的匀强磁场，磁场方向垂直纸面向里．P 为屏上的一小孔．PC 与MN 垂直．一束质量为m 、电荷量为－q 的粒子(不计重力)，以相同的速率v ，从P 处沿垂直于磁场的方向射入磁场区域．粒子入射方向在与磁场B 垂直的平面内，且散开在与PC 的夹角为θ的范围内．则在屏MN 上被粒子打中的区域的长度为( D ) A.2mv qB B.2mvcos θqBC.2mv (1－sin θ)qBD.2mv (1－cos θ)qB5、(2010年宿州模拟)一质量为m、电荷量为q的带负电的粒子，从A点射入宽度为d、磁感应强度为B的匀强磁场中，MN、PQ为该磁场的边界线，磁感线垂直于纸面向里，如图所示．带电粒子射入时的初速度与PQ成45°角，且粒子恰好没有从MN射出．(不计粒子所受重力)(1)求该带电粒子的初速度大小；(2)求该带电粒子从PQ边界射出的出射点到A点的距离．7、如图所示，在坐标系xOy中，第一象限内充满着两个匀强磁场a和b，OP为分界线，在区域a中，磁感应强度为2B，方向垂直纸面向里；在区域b中，磁感应强度为B，方向垂直纸面向外，P点坐标为(4l,3l)．一质量为m，电荷量为q的带正电的粒子从P点沿y轴负方向射入区域b，经过一段时间后，粒子恰能经过原点O，不计粒子重力．(sin 37°＝0.6，cos 37°＝0.8)．求：(1)粒子从P点运动到O点的时间最少是多少？(2)粒子运动的速度可能是多少？6．(2010年淄博模拟)如图所示，在真空中坐标系xOy平面的x＞0区域内，有磁感应强度B＝1.0×10－2 T的匀强磁场，方向与xOy平面垂直．在x轴上的P(10,0)点，有一放射源，在xOy平面内向各个方向发射速率v＝1.0×104 m/s的带正电的粒子，粒子的质量为m ＝1.6×10－25 kg，电荷量为q＝1.6×10－18 C，求带电粒子能打到y轴上的范围．答案 1、(1) (2)2、4、答案：20 cm5、qBmπ6qB m 3πqLm vB 3=LR 33=答案：(1)(2＋2)dqB m 或(2－2)dqBm(2)2(2＋1)d 或2(2－1)d6、7、解析：(1)设粒子的入射速度为v ，用R a 、R b 、T a 、T b 分别表示粒子在磁场a 区和b 区运动的轨道半径和周期，则：R a ＝mv 2qB，R b ＝mv qB ，T a ＝2πm 2qB ＝πm qB ，T b ＝2πm qB 粒子先从b 区运动，后进入a 区运动，然后从O 点射出时，粒子从P 运动到O 点所用时间最短．如图所示． tan α＝3l 4l ＝34，得α＝37° 粒子在b 区和a 区运动的时间分别为：t b ＝2(90°－α)360°T b， t a ＝2(90°－α)360°T a故从P 到O 时间为：t ＝t a ＋t b ＝53πm 60qB . 如图所示，当带电粒子打到y 轴上方的A 点与P 连线正好为其圆轨迹的直径时，A 点即为粒子能打到y 轴上方的最高点．因OP ＝R ＝10 cm ，AP ＝2R ＝20 cm ，则OA ＝AP 2－OP 2＝10 3 cm当带电粒子的圆轨迹正好与y 轴下方相切于B 点时，B 点即为粒子能打到y 轴下方的最低点，易得OB ＝R ＝10 cm. 综上，带电粒子能打到y 轴上的范围为－10 cm ≤y ≤10 3 cm.。

带电粒子在匀强磁场中运动的临界极值问题由于带电粒子往往是在有界磁场中运动，粒子在磁场中只运动一段圆弧就飞出磁场边界，其轨迹不是完整的圆，因此，此类问题往往要根据带电粒子运动的轨迹作相关图去寻找几何关系，分析临界条件，然后应用数学知识和相应物理规律分析求解．1．临界条件的挖掘(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切。

(2)当速率v一定时，弧长(或弦长)越长，圆心角越大(前提条件是劣弧)，则带电粒子在有界磁场中运动的时间越长。

(3)当速率v变化时，轨迹圆心角越大，运动时间越长。

(4)当运动轨迹圆半径大于圆形磁场半径时，则以磁场直径的两端点为入射点和出射点的轨迹对应的偏转角最大。

2．不同边界磁场中临界条件的分析(1)平行边界：常见的临界情景和几何关系如图所示。

(2)矩形边界：如图所示，可能会涉及与边界相切、相交等临界问题。

(3)三角形边界：如图所示是正△ABC区域内某正粒子垂直AB方向进入磁场的粒子临界轨迹示意图。

粒子能从AB间射出的临界轨迹如图甲所示，粒子能从AC间射出的临界轨迹如图乙所示。

3. 审题技巧许多临界问题，题干中常用“恰好”、“最大”、“至少”、“不相撞”、“不脱离”等词语对临界状态给以暗示．审题时，一定要抓住这些特定的词语挖掘其隐藏的规律，找出临界条件．【典例1】如图所示，垂直于纸面向里的匀强磁场分布在正方形abcd区域内，O点是cd边的中点。

一个带正电的粒子仅在磁场力的作用下，从O点沿纸面以垂直于cd边的速度射入正方形内，经过时间t0后刚好从c点射出磁场。

现设法使该带电粒子从O点沿纸面以与Od成30°角的方向，以大小不同的速率射入正方形内，下列说法中正确的是( )A ．若该带电粒子在磁场中经历的时间是53t 0，则它一定从cd 边射出磁场B ．若该带电粒子在磁场中经历的时间是23t 0，则它一定从ad 边射出磁场C ．若该带电粒子在磁场中经历的时间是54t 0，则它一定从bc 边射出磁场D ．若该带电粒子在磁场中经历的时间是t 0，则它一定从ab 边射出磁场 【答案】 AC 【解析】 如图所示，【典例2】放置在坐标原点O 的粒子源，可以向第二象限内放射出质量为m 、电荷量为q 的带正电粒子，带电粒子的速率均为v ，方向均在纸面内，如图8－2－14所示．若在某区域内存在垂直于xOy 平面的匀强磁场(垂直纸面向外)，磁感应强度大小为B ，则这些粒子都能在穿过磁场区后垂直射到垂直于x 轴放置的挡板PQ 上，求：(1)挡板PQ 的最小长度； (2)磁场区域的最小面积． 【答案】 (1)mv Bq (2)⎝⎛⎭⎫π2＋1m 2v 2q 2B2【解析】 (1)设粒子在磁场中运动的半径为R ，由牛顿第二定律得qvB ＝mv 2R ，即R ＝mvBq【跟踪短训】1. 在xOy 平面上以O 为圆心、半径为r 的圆形区域内，存在磁感应强度为B 的匀强磁场，磁场方向垂直于xOy 平面．一个质量为m 、电荷量为q 的带电粒子，从原点O 以初速度v 沿y 轴正方向开始运动，经时间t 后经过x 轴上的P 点，此时速度与x 轴正方向成θ角，如图8－2－24所示．不计重力的影响，则下列关系一定成立的是( )．A ．若r <2mv qB ，则0°<θ<90° B ．若r ≥2mv qB ，则t ≥πmqBC ．若t ＝πm qB ，则r ＝2mv qBD ．若r ＝2mv qB ，则t ＝πmqB【答案】 AD【解析】 带电粒子在磁场中从O 点沿y 轴正方向开始运动，圆心一定在垂直于速度的方向上，即在x 轴上，轨道半径R ＝mv qB .当r ≥2mvqB 时，P 点在磁场内，粒子不能射出磁场区，所以垂直于x 轴过P 点，θ最大且为90°，运动时间为半个周期，即t ＝πm qB ；当r <2mvqB 时，粒子在到达P 点之前射出圆形磁场区，速度偏转角φ在大于0°、小于180°范围内，如图所示，能过x 轴的粒子的速度偏转角φ>90°，所以过x 轴时0°<θ<90°，A 对、B 错；同理，若t ＝πmqB ，则r ≥2mv qB ，若r ＝2mv qB ，则t 等于πm qB，C 错、D 对． 2. 如图所示，磁感应强度大小为B ＝0.15 T 、方向垂直纸面向里的匀强磁场分布在半径为R ＝0.10 m 的圆形区域内，圆的左端跟y 轴相切于直角坐标系原点O ，右端跟很大的荧光屏MN 相切于x 轴上的A 点。

带电粒子在磁场中运动的边界问题三角形边界大家好，今天我要给大家讲解一个关于带电粒子在磁场中运动的边界问题——三角形边界。

我们要明白什么是三角形边界，它是指带电粒子在磁场中运动时，其运动轨迹形成的边界是一个三角形。

接下来，我将从三个方面来详细讲解这个问题。

一、1.1 带电粒子的基本概念带电粒子是指带有电荷的粒子，它们可以是电子、质子等。

电荷是带电粒子的一种属性，它决定了粒子的运动特性。

在磁场中，带电粒子会受到洛伦兹力的作用，从而改变它们的运动轨迹。

洛伦兹力是根据爱因斯坦的洛伦兹理论计算出来的，它与带电粒子的速度和磁场的强度有关。

二、2.1 磁场的基本概念磁场是由电荷产生的，它是一种物理场。

在磁场中，带电粒子会受到一个垂直于速度方向和磁场方向的力，这个力就是洛伦兹力。

磁场的方向可以用磁感应强度来表示，磁感应强度的大小与磁场的强度成正比，与距离磁场的距离成反比。

三、3.1 三角形边界的形成原理当我们把带电粒子放在一个磁场中时，它们会在磁场中受到洛伦兹力的作用，从而改变它们的运动轨迹。

这些运动轨迹在空间中形成了一个封闭的曲线，这个曲线就是带电粒子的运动轨迹。

由于带电粒子在磁场中的运动是三维的，所以这个曲线是一个三维的空间曲面。

我们关心的是带电粒子在磁场中的边界问题。

这里的边界指的是带电粒子在磁场中运动时形成的最外层边界。

对于这个问题，我们可以通过分析带电粒子的运动轨迹来找到解决办法。

当带电粒子在磁场中沿着一个圆周运动时，它们的运动轨迹是一个圆形。

但是，当它们沿着一个螺旋线运动时，它们的运动轨迹就不再是一个圆形了。

这时，我们需要考虑一种特殊的边界情况——三角形边界。

四、4.1 三角形边界的形成过程当带电粒子沿着一个螺旋线运动时，它们的运动轨迹形成一个封闭的曲线。

这个曲线在空间中看起来像一个三角形。

这是因为螺旋线的形状使得带电粒子的运动轨迹在一个方向上保持不变，而在另一个方向上发生周期性的变化。

这种变化使得带电粒子的运动轨迹在一个方向上呈现出直线的特点，而在另一个方向上呈现出螺旋线的特点。

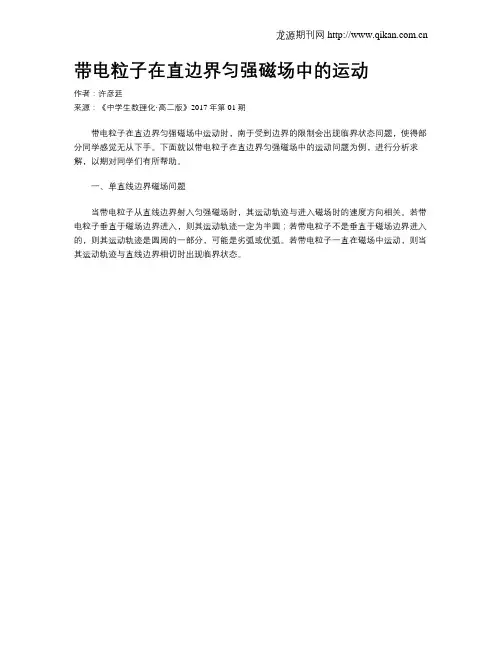

带电粒子在直边界匀强磁场中的运动
