usb数据采集卡V52_32使⽤说明书USB 数据采集卡V5.2_32使⽤⼿册新郑市恒凯电⼦科技有限公司2016/3USB2.0总线AD 采集模块 32路同步单端输⼊16位 20KHz AD，192K FIFO 缓冲 2路12位0—10V 量程DA 输出16路单向输⼊⼝/16路单向输出⼝在开始使⽤前请仔细阅读下⾯说明检查打开包装请查验如下：USB数据采集卡V52_32⼀块配套电源及USB数据线安装将数据采集卡插⼊主机的任何⼀个USB2.0插槽中并将外部的输⼊、输出线连好。

如果主机USB电源供应能⼒差，请连接附送的电源。

保修本产品⾃售出之⽇起⼀年内，⽤户遵守储存、运输和使⽤要求，⽽产品质量不合要求，凭保修单免费维修。

因违反操作规定和要求⽽造成损坏的，需缴纳器件费及相应的运输费⽤，如果板卡有明显烧毁、烧糊情况原则上不予维修。

如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。

软件⽀持服务⾃销售之⽇起提供6个⽉的免费开发咨询。

（如有刊误，敬请批评指正!）⽬录⽬录 (2)⼀、USB数据采集卡V52_32说明 (4)USB数据采集卡V52_32板简介 (4)特点： (4)主要特点、性能： (5)AD部分： (5)DA输出 (5)开关量输⼊输出 (5)软件⽀持： (6)其他特性 (6)⼆、原理说明 (7)2-1：模拟输⼊输出接⼝ (7)AD数据排列 (7)AD数据转换 (7)内部定时器时钟与外部时钟 (7)触发开始采样 (8)过采样及相关说明 (8)2-2：开关量部分的原理： (10)2-3:模拟输出DA (10)三、安装与连接 (11)3-1：安装 (11)关于USB (11)USB延长线 (11)3-2：信号连接注意事项 (11)3-3：连接器插座定义 (12)16 DIN定义： (12)16 DOUT定义： (13)3-4：配套端⼦板 (13)四、软件 (15)4-1：软件安装与说明 (15)软件说明 (15)驱动安装 (16)测试软件安装 (19)4-2：接⼝函数说明 (22)设备操作函数 (22)AD操作函数 (23)DA操作函数 (25)单向开关量输⼊操作函数 (25)单向开关量输出操作函数 (26)4-3：VC程序编程说明 (28)4-4 Labview程序编程说明 (29)⼀、USB数据采集卡V52_32说明USB数据采集卡V52_32板简介USB数据采集卡V5.2_32是⼀款基于USB总线的⾼性能多功能数据采集卡，具有32路单端16位⾼速同步模拟信号采集（最⾼同步采样速率50KSPS，同步采样即每通道都是50KSPS）、2路12位模拟信号输出（只有单次低速输出模式）、16路数字信号单向输⼊/16路数字信号单向输出。

USB数据采集卡 V5.0使用说明书USB2.0 总线，与计算机隔离8路输入通道同步采集，可实时采集传输8路单端模拟量采集，2路DA模拟量输出2路PWM可编程频率占空比输出1路PWM频率脉宽测量，1路32位计数器端口8 路单向输入口/8 路单向输出口，采用光耦隔离新郑市恒凯电子科技有限公司2015/10在开始使用前请仔细阅读下面说明检查打开包装请查验如下：¾USB数据采集卡 V5.0一块；¾高屏蔽USB数据传输电缆一根；保修本产品自售出之日起一年内，用户遵守储存、运输和使用要求，而产品质量不合要求，凭保修单免费维修。

因违反操作规定和要求而造成损坏的，需缴纳器件费及相应的运输费用，如果板卡有明显烧毁、烧糊情况原则上不予维修。

如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。

软件支持服务自销售之日起提供6个月的免费开发咨询。

目录一、 USB 数据采集卡V5.0 说明 (1)1.1 板卡简介 (1)1.2 软件支持 (2)1.3 应用领域 (2)1.4 售后服务 (2)二、性能指标 (3)2.1 USB总线性能 (3)2.2 模拟信号输入 (3)2.3 模拟信号输出 (3)2.4 数字信号输入/输出 (3)2.5 PWM测量输入 (4)2.6 计数器 (4)2.7 PWM输出 (4)2.8、工作温度 (4)三、安装与连接 (5)3.1 安装 (5)3.1.1 关于USB (5)3.1.2 USB延长线 (5)3.2 信号连接注意事项 (5)3.4 端子定义及排序说明 (6)3.4 板子尺寸 (7)3.5 各类信号链接方式 (7)四、软件的安装与使用 (10)4.1 驱动的安装与软件的使用 (10)4.1.1 驱动的安装 (10)4.1.2 软件的使用 (12)4.2 接口函数说明 (16)4.2.1 设备操作函数 (16)4.2.2 AD操作函数概况 (17)4.2.3 其它输入输出操作函数 (20)4.2.4 多板卡同时使用相关函数 (23)4.2.5 过采样及相关说明 (24)五、客户程序使用采集卡教程 (28)5.1 VC编程教程 (28)5.2 编程教程 (28)5.3 LABVIEW编程教程 (29)5.4 Labwidows/CVI (32)一、 USB 数据采集卡V5.0 说明恒凯电子-USB数据采集卡采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。

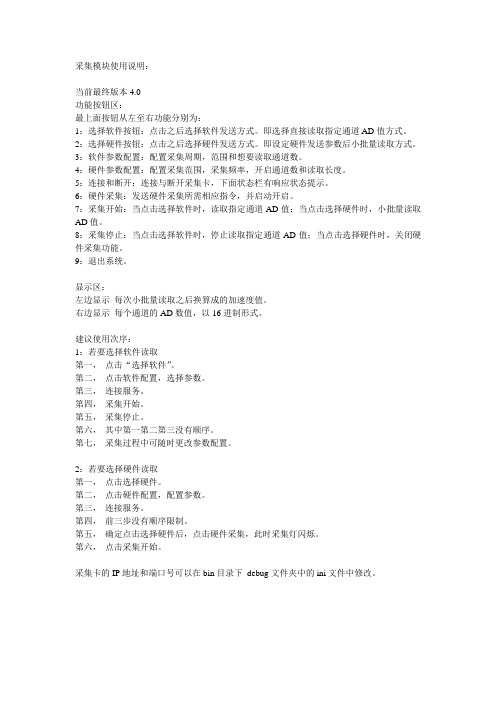

采集模块使用说明：当前最终版本4.0功能按钮区：最上面按钮从左至右功能分别为：1：选择软件按钮：点击之后选择软件发送方式。

即选择直接读取指定通道AD值方式。

2：选择硬件按钮：点击之后选择硬件发送方式。

即设定硬件发送参数后小批量读取方式。

3：软件参数配置：配置采集周期，范围和想要读取通道数。

4：硬件参数配置：配置采集范围，采集频率，开启通道数和读取长度。

5：连接和断开：连接与断开采集卡，下面状态栏有响应状态提示。

6：硬件采集：发送硬件采集所需相应指令，并启动开启。

7：采集开始：当点击选择软件时，读取指定通道AD值；当点击选择硬件时，小批量读取AD值。

8：采集停止：当点击选择软件时，停止读取指定通道AD值；当点击选择硬件时，关闭硬件采集功能。

9：退出系统。

显示区：左边显示每次小批量读取之后换算成的加速度值。

右边显示每个通道的AD数值，以16进制形式。

建议使用次序：1：若要选择软件读取第一，点击“选择软件”。

第二，点击软件配置，选择参数。

第三，连接服务。

第四，采集开始。

第五，采集停止。

第六，其中第一第二第三没有顺序。

第七，采集过程中可随时更改参数配置。

2：若要选择硬件读取第一，点击选择硬件。

第二，点击硬件配置，配置参数。

第三，连接服务。

第四，前三步没有顺序限制。

第五，确定点击选择硬件后，点击硬件采集，此时采集灯闪烁。

第六，点击采集开始。

采集卡的IP地址和端口号可以在bin目录下debug文件夹中的ini文件中修改。

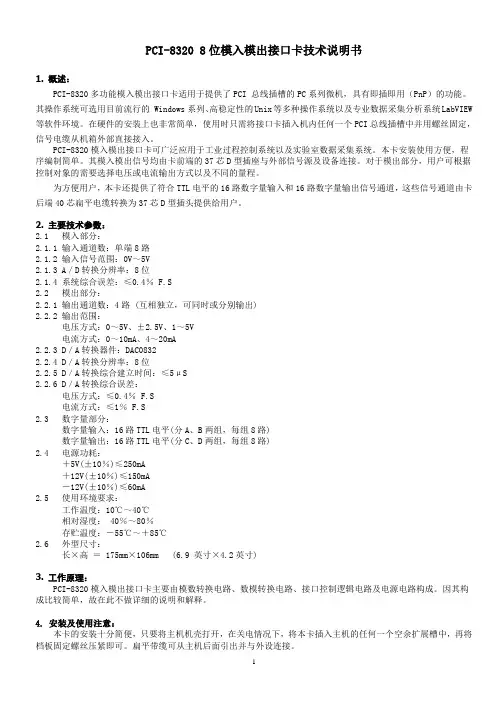

PCI-8320 8位模入模出接口卡技术说明书1. 概述：PCI-8320多功能模入模出接口卡适用于提供了PCI 总线插槽的PC系列微机，具有即插即用（PnP）的功能。

其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW 等软件环境。

在硬件的安装上也非常简单，使用时只需将接口卡插入机内任何一个PCI总线插槽中并用螺丝固定，信号电缆从机箱外部直接接入。

PCI-8320模入模出接口卡可广泛应用于工业过程控制系统以及实验室数据采集系统。

本卡安装使用方便，程序编制简单。

其模入模出信号均由卡前端的37芯D型插座与外部信号源及设备连接。

对于模出部分，用户可根据控制对象的需要选择电压或电流输出方式以及不同的量程。

为方便用户，本卡还提供了符合TTL电平的16路数字量输入和16路数字量输出信号通道，这些信号通道由卡后端40芯扁平电缆转换为37芯D型插头提供给用户。

2. 主要技术参数：2.1 模入部分：2.1.1 输入通道数：单端8路2.1.2 输入信号范围：0V～5V2.1.3 A／D转换分辨率：8位2.1.4 系统综合误差：≤0.4％ F.S2.2 模出部分：2.2.1 输出通道数：4路 (互相独立，可同时或分别输出)2.2.2 输出范围：电压方式：0～5V、±2.5V、1～5V电流方式：0～10mA、4～20mA2.2.3 D／A转换器件：DAC08322.2.4 D／A转换分辨率：8位2.2.5 D／A转换综合建立时间：≤5μS2.2.6 D／A转换综合误差：电压方式：≤0.4％ F.S电流方式：≤1％ F.S2.3 数字量部分：数字量输入：16路TTL电平(分A、B两组，每组8路)数字量输出：16路TTL电平(分C、D两组，每组8路)2.4 电源功耗：＋5V(±10％)≤250mA＋12V(±10％)≤150mA－12V(±10％)≤60mA2.5 使用环境要求：工作温度：10℃～40℃相对湿度： 40％～80％存贮温度：－55℃～＋85℃2.6 外型尺寸：长×高＝ 175mm×106mm (6.9 英寸×4.2英寸)3. 工作原理：PCI-8320模入模出接口卡主要由模数转换电路、数模转换电路、接口控制逻辑电路及电源电路构成。

中泰数据采集卡使用方法一.多功能板接线方法1.图1♦当测电流信号时，采集卡A/D端接PS-003端子板，根据电流、采集方式（单端和双端），再PS003上的RA（单端）或者RC（双端）上焊接不同的电阻，将电流转换为电压，方便采集。

♦4～20mA电流信号转换为1～5V电压信号时焊接250Ω精密电阻，转换为2～10V电压信号时焊接500Ω精密电阻。

♦0～10mA电流信号转换为0～10V电压信号时焊接1KΩ精密电阻，转换为0～5V电压信号时焊接500Ω精密电阻。

♦开关量端接PS-006端子板（端子定义即配接的采集卡的开关量定义），请察看相关说明书。

♦和PS-003配接适用板卡：PCI-8310 PCI-8360 PCI-8319 PCI-8325 PCI-8333 PCI-8335B PCI-8340 PC-6310 PC-6313 PC-6315 PC-6319 PC-6325 PC-6333PC-6340等♦和PS-006配接适用板卡：PCI-8310 PCI-8360 PCI-8344 PCI-8319 PCI-8322 PCI-8324 PCI-8320 PCI-8325 PCI-8333 PCI-8335B PCI-8340 PC-6311PC-6313 PC-6315 PC-6322 PC-6323 PC-6317等2.图2♦测电压信号时，采集卡A/D端可接PS-006端子板♦开关量端接PS-006端子板二.开关量DI DO接线方法图3♦DI 16路，接PS-006端子板♦DO 16路，接继电器输出PS-002端子板♦适用板卡：PCI-8408 PC-6408♦继电器板卡须外加12V或者24V电源三.开关量DO接线方法图4♦DO 32路，可配两块继电器输出PS-002端子板♦适用板卡：PCI-8407 PC-6407♦继电器板卡须外加12V或者24V电源四.开关量DI接线方法图5♦DI 32路，接PS-006端子板♦适用板卡：PCI-8405 PC-6405五.全隔离模块接线方法图6如果用户现场环境恶劣，或信号是非标准信号，不能直接被所选设备采集时，就需要加入全隔离模块。

PCI8696 数据采集卡硬件使用说明书阿尔泰科技发展有限公司产品研发部修订阿尔泰科技发展有限公司目录PCI8696 数据采集卡硬件使用说明书版本：6.3.17阿尔泰科技发展有限公司第一章功能概述信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。

数字信号处理技术的出现改变了信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。

实时信号处理、数字图像处理等领域对高速度、高精度数据采集卡的需求越来越大。

ISA 总线由于其传输速度的限制而逐渐被淘汰。

我公司推出的PCI8696 数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。

第一节、产品应用本卡是一种基于PCI 总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PCI 插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。

也可构成工业生产过程监控系统。

它的主要应用场合为：◆电子产品质量检测◆信号采集◆过程控制◆伺服控制第二节、AD模拟量输入功能◆转换器类型：AD7899-1(兼容AD7899-2)◆输入量程(InputRange)：板上A/D 转换器AD7899-1：±10V、±5V板上A/D 转换器AD7899-2 ：0～5V、0～2.5V◆转换精度：14 位(Bit)◆采样频率(Frequency)：0.01Hz～400KHz说明：各通道实际采样速率= 采样速率/ 采样通道数采样速率可设置的分辨率取决于频率分频器位数宽度。

本设备的分频器为32Bit 宽度，其基准时钟为40MHz，即实际采样速度分辨率为：40MHz / 232约等于0.0093Hz◆模拟输入通道总数：32 路单端，16 路双端◆采样通道数：软件可选择，通过设置首通道(FirstChannel)和末通道(LastChannel)来实现的说明：采样通道数= LastChannel – FirstChannel + 1◆通道切换方式：首末通道顺序切换◆数据读取方式：非空和半满查询方式、DMA 方式◆存诸器深度：8K 字（点）FIFO 存储器◆存储器标志：非空、半满、溢出◆异步与同步(ADMode)：可实现连续（异步）与分组(伪同步)采集◆组间间隔(GroupInterval)：软件可设置，最小为采样周期(1/Frequency)，最大为419400us◆组循环次数(LoopsOfGroup)：软件可设置，最小为 1 次，最大为256 次◆时钟源选项(ClockSource)：板内时钟和板外时钟软件可选◆板内时钟输出频率：当前AD 实际采样频率◆触发模式(TriggerMode)：软件内部触发和硬件后触发（简称外触发）◆触发类型(TriggerType)：数字边沿触发和脉冲电平触发◆触发方向(TriggerDir)：负向、正向、正负向触发◆触发源（TriggerSource）：DTR(数字触发信号)PCI8696 数据采集卡硬件使用说明书版本：6.3.17◆触发源DTR 输入范围：标准TTL 电平◆AD 转换时间：<2.2us◆程控放大器类型：默认为AD8251，兼容AD8250、AD8253◆程控增益：1、2、4、8 倍(AD8251)或1、2、5、10 倍(AD8250)或1、10、100、1000 倍(AD8253)◆模拟输入阻抗：10MΩ◆放大器建立时间：785nS(0.001%)(max)◆非线性误差：±2LSB(最大)◆系统测量精度：0.05%◆工作温度范围：-40 ～+85℃◆存储温度范围：-40℃～+120℃第三节、DI数字量输入功能◆通道数：16 路◆电气标准：TTL 兼容◆高电平的最低电压：2V◆低电平的最高电压：0.8V第四节、DO数字量输出功能◆通道数：16 路◆电气标准：TTL 兼容◆高电平的最低电压：3. 8V◆低电平的最高电压：0.44V◆上电输出：低电平第五节、CNT定时/计数器功能◆最高时基为20 MHz 的16 位计数器/定时器◆功能模式（FunctionMode）：计数器（包括简单计数和缓冲计数）和脉冲发生器◆时钟源（CLK）：本地时钟（620Hz～20MHz）和外部时钟（最高频率为20MHz）◆门控（GATE）：上升沿、下降沿、高电平和低电平◆计数器输出（OUT）：高电平、低电平◆脉冲发生器输出（OUT）：脉冲方式和占空比设定波形方式第六节、其他指标◆板载时钟振荡器：40MHz第七节、板卡外形尺寸131mm(长) * 102mm(宽)*15mm(高)第八节、产品安装核对表打开PCI8696 板卡包装后，你将会发现如下物品：1、PCI8696 板卡一个2、ART 软件光盘一张，该光盘包括如下内容：a) 本公司所有产品驱动程序，用户可在PCI 目录下找到PCI8696 驱动程序；阿尔泰科技发展有限公司b) 用户手册（pdf 格式电子文档）；第九节、安装指导一、软件安装指导在不同操作系统下安装PCI8696板卡的方法一致，在本公司提供的光盘中含有安装程序Setup.exe，用户双击此安装程序按界面提示即可完成安装。
