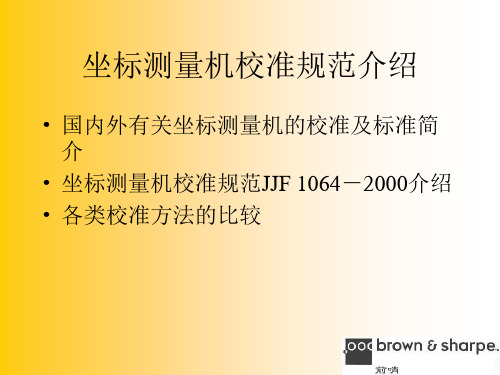

三坐标测量机校准规范的介绍

Easson完善服務質量方針：品質第一，創新技術，一流人才三坐标测量机验收标准三坐依据中华人民共和国国家计量技术规范（JJF1064-2000 标测量机校准规范）一、校准条件长度测量标准器:“经校准的量块”12环境条件 1）．设备应安装于避光、避潮、避震及无尘恒温室内；（ 2）．不受腐蚀性气体、可燃气体、油雾和微粒侵袭。

（UPS欧姆，并标配500W V，50Hz，可靠接地，接地电阻小于4（3）．外接电源220稳压电源。

/h 1℃1℃/m ，温度变化（4）．温度要求：温度(20±2)℃，温度梯度，5）．湿度要求：湿度30%-65% （0.4 MPa - 0.5 Mpa供气压力：（6）.120 L/min–(7)．供气流量：100 L/min环境条件的测量3实验室环境温度应有记录。

校准时需检查至当日的一周温度记录。

测量点应不测量过程中应测量和记录三坐标测量机的温度变化和温度梯度的情况。

点，分布在不同方向和不同高度。

少于4 二、计量性能要求：＝）长度测量最大允许示值误差（MPEE3+L/300±（ 1.(A+L/K) ±即MPEE =，由坐标测量机制造商提供或由用户根据需要确定；常数项，?m式中：A——mm; L——被测长度，——无量纲常数，由坐标测量机制造商提供或由用户根据需要确定；K，由坐标测量机制造商提供或由用户根据需要?m B——MPEE 的最大值，确定。

三、长度测量重复精度依据中华人民共和国国家计量技术规范长度测量的重复度必须尊循：人、机、料、法、环；（即同一工件、同点、同位、同方法及同力度）否则影像测量精度；Easson完善服務質量方針：品質第一，創新技術，一流人才轴方向1.X2.Y轴方向Easson完善服務質量方針：品質第一，創新技術，一流人才轴方向3.Z四、探测误差探针位置——按制造商限定范围任意配置，一般用20mm的测杆。

校准过程——在标准球上选取9个探测点进行探测，探测点须均布。

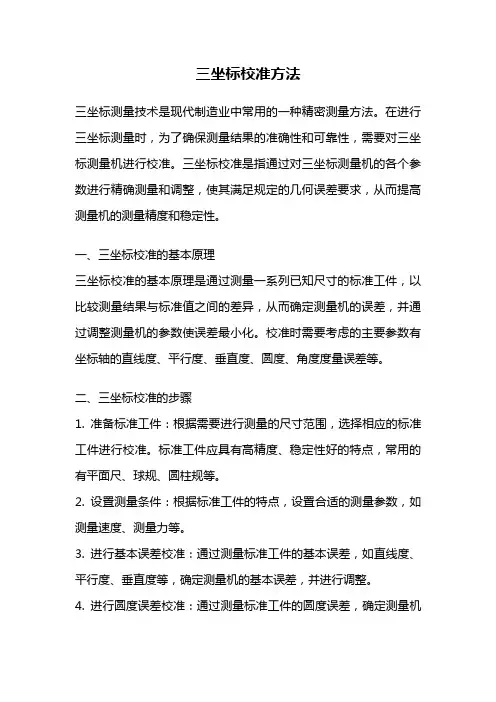

三坐标校准方法三坐标测量技术是现代制造业中常用的一种精密测量方法。

在进行三坐标测量时，为了确保测量结果的准确性和可靠性，需要对三坐标测量机进行校准。

三坐标校准是指通过对三坐标测量机的各个参数进行精确测量和调整，使其满足规定的几何误差要求，从而提高测量机的测量精度和稳定性。

一、三坐标校准的基本原理三坐标校准的基本原理是通过测量一系列已知尺寸的标准工件，以比较测量结果与标准值之间的差异，从而确定测量机的误差，并通过调整测量机的参数使误差最小化。

校准时需要考虑的主要参数有坐标轴的直线度、平行度、垂直度、圆度、角度度量误差等。

二、三坐标校准的步骤1. 准备标准工件：根据需要进行测量的尺寸范围，选择相应的标准工件进行校准。

标准工件应具有高精度、稳定性好的特点，常用的有平面尺、球规、圆柱规等。

2. 设置测量条件：根据标准工件的特点，设置合适的测量参数，如测量速度、测量力等。

3. 进行基本误差校准：通过测量标准工件的基本误差，如直线度、平行度、垂直度等，确定测量机的基本误差，并进行调整。

4. 进行圆度误差校准：通过测量标准工件的圆度误差，确定测量机的圆度误差，并进行调整。

5. 进行角度度量误差校准：通过测量标准工件的角度度量误差，确定测量机的角度度量误差，并进行调整。

6. 进行测量机稳定性测试：通过连续测量标准工件多次，评估测量机的稳定性和重复性，并进行必要的调整。

7. 进行综合误差校准：根据实际需要，通过测量标准工件的综合误差，确定测量机的综合误差，并进行调整。

8. 验证测量机的校准效果：用校准后的测量机对标准工件进行测量，比较测量结果与标准值之间的差异，验证校准的效果。

三、三坐标校准的影响因素1. 环境因素：温度、湿度等环境因素会对测量机的性能产生影响，需要对环境因素进行控制和校准。

2. 操作人员技术水平：操作人员的技术水平和经验对校准结果有较大影响，需要经过专业培训和考核。

3. 校准工具的精度：校准工具的精度直接影响测量机的校准结果，需要选择高精度的校准工具。

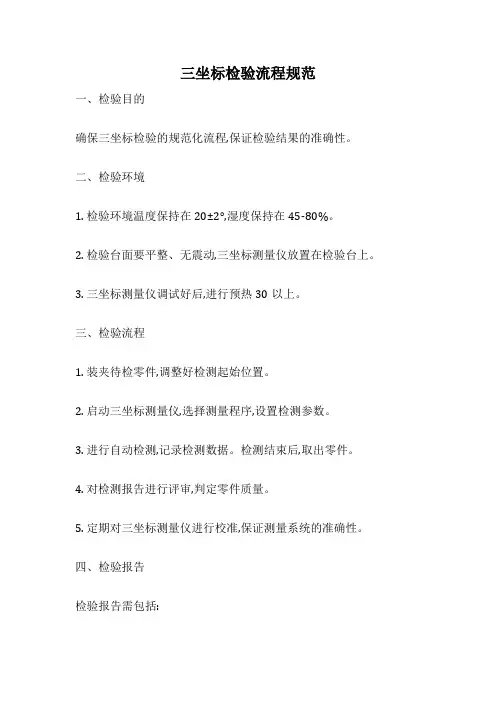

三坐标检验流程规范
一、检验目的
确保三坐标检验的规范化流程,保证检验结果的准确性。

二、检验环境
1. 检验环境温度保持在20±2°,湿度保持在45-80%。

2. 检验台面要平整、无震动,三坐标测量仪放置在检验台上。

3. 三坐标测量仪调试好后,进行预热30以上。

三、检验流程
1. 装夹待检零件,调整好检测起始位置。

2. 启动三坐标测量仪,选择测量程序,设置检测参数。

3. 进行自动检测,记录检测数据。

检测结束后,取出零件。

4. 对检测报告进行评审,判定零件质量。

5. 定期对三坐标测量仪进行校准,保证测量系统的准确性。

四、检验报告
检验报告需包括:
1. 被检零件名称、编号
2. 检验环境条件
3. 检测参数设置
4. 检测数据结果
5. 质量评定结论
六、检验记录
所有检验活动均需保留检验记录,包括检验人员、日期、数据结果等信息。

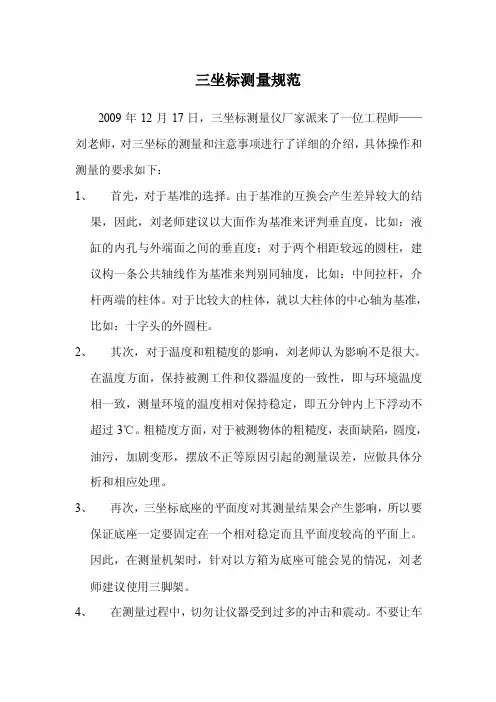

三坐标测量规范2009年12月17日，三坐标测量仪厂家派来了一位工程师——刘老师，对三坐标的测量和注意事项进行了详细的介绍，具体操作和测量的要求如下：1、首先，对于基准的选择。

由于基准的互换会产生差异较大的结果，因此，刘老师建议以大面作为基准来评判垂直度，比如：液缸的内孔与外端面之间的垂直度；对于两个相距较远的圆柱，建议构一条公共轴线作为基准来判别同轴度，比如：中间拉杆，介杆两端的柱体。

对于比较大的柱体，就以大柱体的中心轴为基准，比如：十字头的外圆柱。

2、其次，对于温度和粗糙度的影响，刘老师认为影响不是很大。

在温度方面，保持被测工件和仪器温度的一致性，即与环境温度相一致，测量环境的温度相对保持稳定，即五分钟内上下浮动不超过3℃。

粗糙度方面，对于被测物体的粗糙度，表面缺陷，圆度，油污，加剧变形，摆放不正等原因引起的测量误差，应做具体分析和相应处理。

3、再次，三坐标底座的平面度对其测量结果会产生影响，所以要保证底座一定要固定在一个相对稳定而且平面度较高的平面上。

因此，在测量机架时，针对以方箱为底座可能会晃的情况，刘老师建议使用三脚架。

4、在测量过程中，切勿让仪器受到过多的冲击和震动。

不要让车间在测量平台上放东西，以免由于放工件时产生的晃动而造成测量结果的不准确。

5、由于三坐标和机床的检测方法不同可能会造成测量结果的不同，这种情况的出现是不可避免的，针对具体的问题具体分析。

比如：液缸的内孔与外端面之间的垂直度。

6、在测量中要对被测物体表面合理安排采样点，以获得最高的测量精度，由于采样策略对测量结果影响较大，因此对测量结果有异议时，可以考虑改变采样策略，分析测量结果，给出正确的测量数据。

7、对于检测人员来讲，一定要注意检测手法，要轻拿轻放，以免磕碰。

不要在测量时使用三坐标的极限位置进行测量。

在操作时三作标臂可能有自由度的损失（传动系统的自然旋转），自由度降低以后，导致测量结果不准确，故三坐标臂在移动过程中应保持畅通无阻。

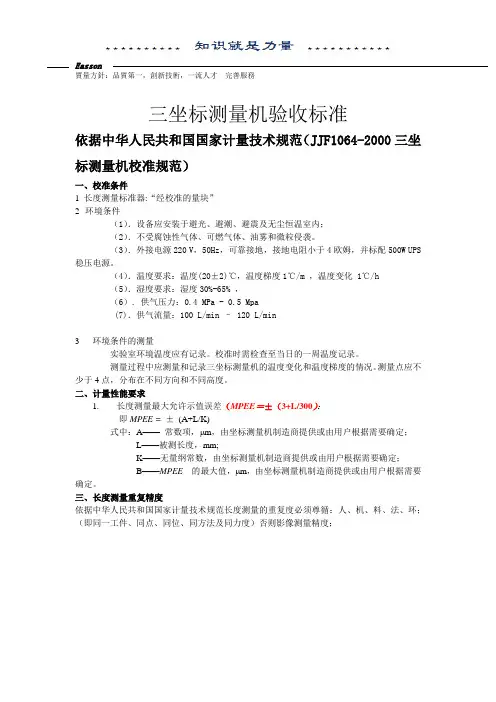

質量方針：品質第一，創新技術，一流人才完善服務三坐标测量机验收标准依据中华人民共和国国家计量技术规范（JJF1064-2000三坐标测量机校准规范）一、校准条件1 长度测量标准器:“经校准的量块”2环境条件（1）．设备应安装于避光、避潮、避震及无尘恒温室内；（2）．不受腐蚀性气体、可燃气体、油雾和微粒侵袭。

（3）．外接电源220 V，50Hz，可靠接地，接地电阻小于4欧姆，并标配500W UPS 稳压电源。

（4）．温度要求：温度(20±2)℃，温度梯度1℃/m ，温度变化 1℃/h（5）．湿度要求：湿度30%-65% ，（6）. 供气压力：0.4 MPa - 0.5 Mpa(7)．供气流量：100 L/min – 120 L/min3 环境条件的测量实验室环境温度应有记录。

校准时需检查至当日的一周温度记录。

测量过程中应测量和记录三坐标测量机的温度变化和温度梯度的情况。

测量点应不少于4点，分布在不同方向和不同高度。

二、计量性能要求1. 长度测量最大允许示值误差（MPEE＝±（3+L/300）：即MPEE = ±(A+L/K)式中：A——常数项，μm，由坐标测量机制造商提供或由用户根据需要确定；L——被测长度，mm;K——无量纲常数，由坐标测量机制造商提供或由用户根据需要确定；B——MPEE 的最大值，μm，由坐标测量机制造商提供或由用户根据需要确定。

三、长度测量重复精度依据中华人民共和国国家计量技术规范长度测量的重复度必须尊循：人、机、料、法、环；（即同一工件、同点、同位、同方法及同力度）否则影像测量精度；質量方針：品質第一，創新技術，一流人才完善服務1.X轴方向项目次数实际（mm）测量（mm）误差（μm）公差＝±（3+L/300）μm1 400 ±4.332 400 ±4.333 400 ±4.33重复度（μm）≤3.01 250 ±3.832 250 ±3.833 250 ±3.83重复度（μm）≤3.01 20 ±3.062 20 ±3.063 20 ±3.06重复度（μm）≤3.02.Y轴方向项目次数实际（mm）测量（mm）误差（μm）公差＝±（3+L/300）μm1 400 ±4.332 400 ±4.333 400 ±4.33重复度（μm）≤3.01 250 ±3.832 250 ±3.833 250 ±3.83重复度（μm）≤3.01 20 ±3.062 20 ±3.063 20 ±3.06重复度（μm）≤3.0質量方針：品質第一，創新技術，一流人才完善服務3.Z轴方向项目次数实际（mm）测量（mm）误差（μm）公差＝±（3+L/300）μm1 400 ±4.332 400 ±4.333 400 ±4.33重复度（μm）≤3.01 250 ±3.832 250 ±3.833 250 ±3.83重复度（μm）≤3.01 20 ±3.062 20 ±3.063 20 ±3.06重复度（μm）≤3.0四、探测误差探针位置——按制造商限定范围任意配置，一般用20mm的测杆。

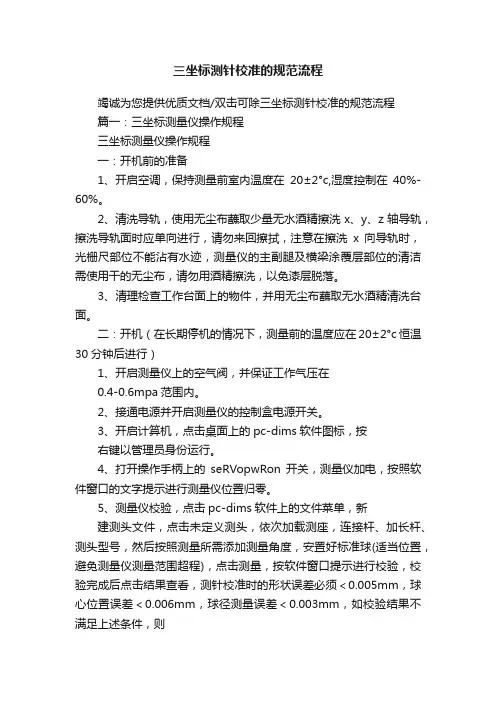

三坐标测针校准的规范流程竭诚为您提供优质文档/双击可除三坐标测针校准的规范流程篇一：三坐标测量仪操作规程三坐标测量仪操作规程一：开机前的准备1、开启空调，保持测量前室内温度在20±2°c,湿度控制在40%-60%。

2、清洗导轨，使用无尘布蘸取少量无水酒精擦洗x、y、z轴导轨，擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗x向导轨时，光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布，请勿用酒精擦洗，以免漆层脱落。

3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。

二：开机（在长期停机的情况下，测量前的温度应在20±2°c恒温30分钟后进行）1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6mpa范围内。

2、接通电源并开启测量仪的控制盒电源开关。

3、开启计算机，点击桌面上的pc-dims软件图标，按右键以管理员身份运行。

4、打开操作手柄上的seRVopwRon开关，测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。

5、测量仪校验，点击pc-dims软件上的文件菜单，新建测头文件，点击未定义测头，依次加载测座，连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球(适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验，校验完成后点击结果查看，测针校准时的形状误差必须＜0.005mm，球心位置误差＜0.006mm，球径测量误差＜0.003mm，如校验结果不满足上述条件，则需重新校验直到合格为止。

6、加载所需测头文件，进行工件检测。

三：关机测量完成后，将x、y、z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭pc-dims软件及计算(三坐标测针校准的规范流程)机，然后关闭控制盒电源，最后关闭气阀。

篇二：三坐标操作规范指导书篇三：三坐标测量机进行测头校正时应注意的六个问题三坐标测量机进行测头校正时应注意的六个问题1.三坐标的测头、测座、加长杆、测针、标准球要安装。
